GEBRUIKSAANWIJZING BI 1D NF 304 D W625C VALBERG

CONSIGNES D'UTILISATION 22 GEBRUIKSAANWIJZINGEN 44

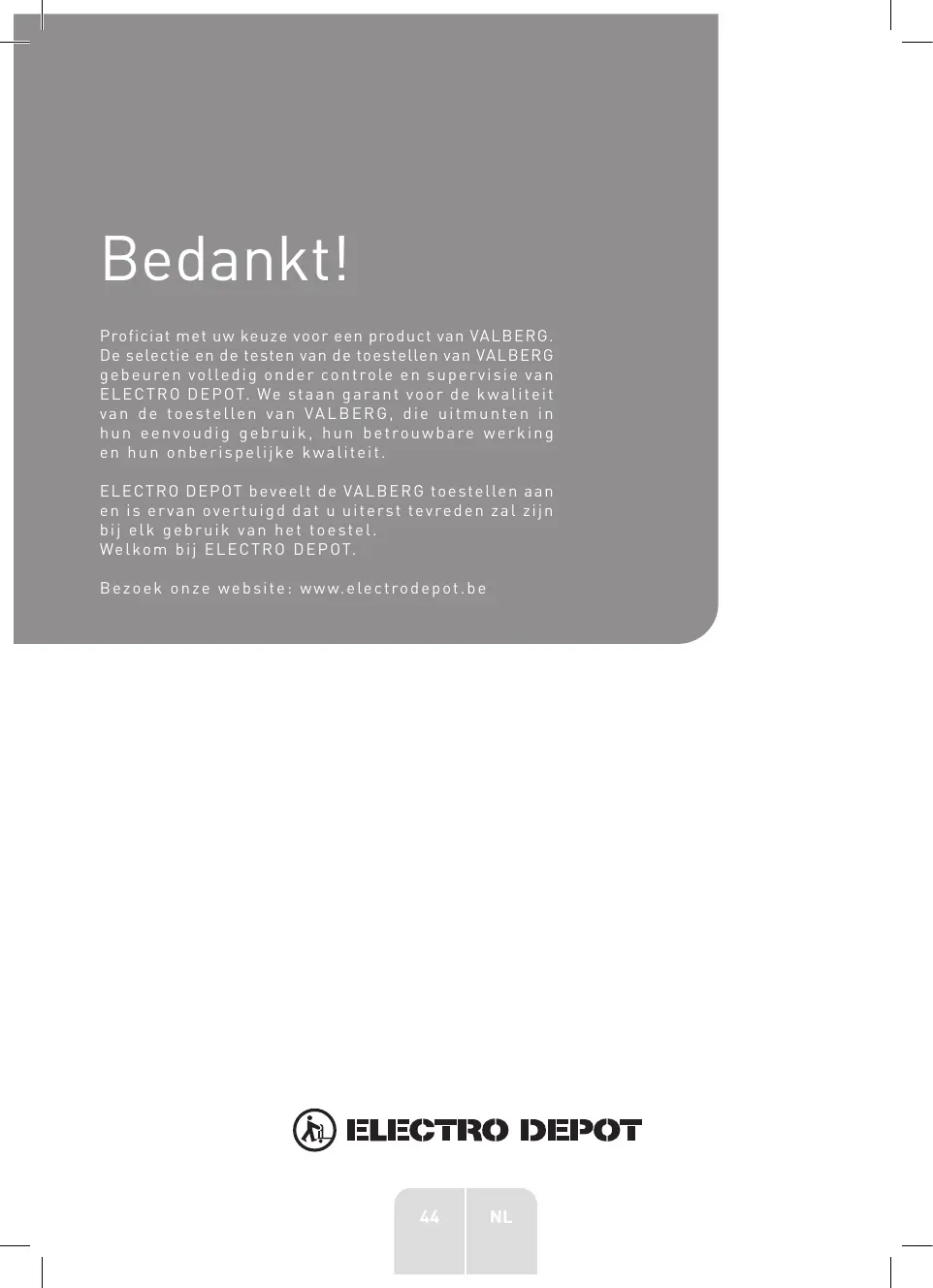

Bedankt! Proficiat met uw keuze voor een product van VALBERG. De selectie en de testen van de toestellen van VALBERG gebeuren volledig onder controle en supervisie van ELECTRO DEPOT. We staan garant voor de kwaliteit van de toestellen van VALBERG, die uitmunten in hun eenvoudig gebruik, hun betrouwbare werking en hun onberispelijke kwaliteit. ELECTRO DEPOT beveelt de VALBERG toestellen aan en is ervan overtuigd dat u uiterst tevreden zal zijn bij elk gebruik van het toestel. Welkom bij ELECTRO DEPOT Bezoek onze website: www.electrodepot.be TRO DEPOT

Inhoudstafel Onderdelen Installatie-instructies Gebruiksinstructies Reiniging en onderhoud Probleemoplossing

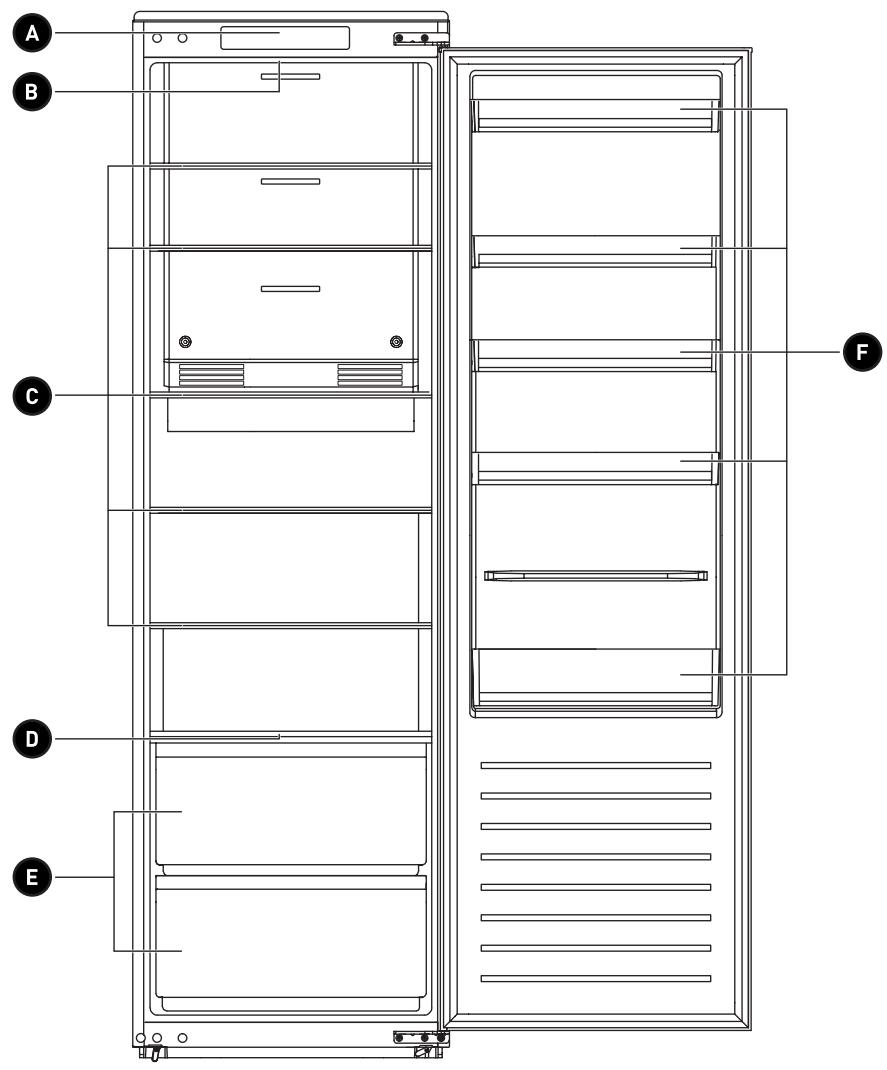

Overzicht van het toestel Onderdelen

La] Temperatuurbedieningspaneel C5] Ledverlichting [ce] Legplank [o] Deksel voor fruit- en groentelade 6 Lade Deurvak

Voor een z0 efficiänt mogelijk energieverbruik moet u alle interne onderdelen zoals bakj Laden, planken en ijsblokjesdoos op de door de fabrikant geleverde positie houden. OPGELET Verschillen: Door technische wijzigingen en verschillende modellen kunnen sommige illustraties in deze handleiding afwiken van uw model. es,

Gebruik van het toestel Installatie-instructies Voor ingebruikname + Verwijder de buiten- en binnenverpakking, veeg de buitenkant grondig af met een zachte, droge doek en de binnenkant met een natte, lauwe doek. + Plaats de kast niet in een kleine uitsparing of in de buurt van een warmtebron, direct zonlicht of vocht. + Voordat u uw koelkast aansluit op de stroomtoevoer, moet u controleren of de spanning die vermeld staat op het typeplaatje van uw apparaat overeenkomt met de spanning in uw huis. Een andere spanning kan het apparaat beschadigen. + Het apparaat moet geaard zijn. De fabrikant is niet verantwoordelijk voor schade die kan ontstaan door gebruik zonder aarding. Het apparaat op de voeding aansluiten + Laat het product na installatie langer dan 2 uur staan voordat u de stekker in het stopcontact steek om afname van de koelprestaties of schade aan het product te vermijden.

+ Laat het apparaat 24 uur leeg draaien zodat de vakken tot de juiste temperatuur kunnen afkoelen. VOORZICHTIG! De koelkast moet altijd worden aangesloten op een individueel stopcontact met een spanning die overeenstemt met de spanning op het typeplaatje. Zorg er bij het plaatsen van het apparaat voor dat het netsnoer niet bekneld of beschadigd raakt. Omgevingstemperatuur + Afhankelijk van de klimaatklasse is deze koelkast bedoeld voor gebruik bij een omgevingstemperatuurbereik zoals aangegeven in de onderstaande tabel. + Het product werkt mogelijk niet goed bij temperaturen buiten het aangegeven bereik. + U vindt de klimaatklasse op het productetiket. Klimaatklasse Omgevingstemperatuur SN -10 °C tot +32 °C N -16 °C tot +32 °C ST -16 °C tot +38 °C T -16 °C tot +43 °C Als u twiffels hebt over de installatie, dient u zich te wenden tot de verkoper, onze klantenservice of het dichtstbijzinde geautoriseerde servicecentrum.

Gebruik van het toestel OPGELET [@) De koelprestaties en het energieverbruik van de koelkast kunnen worden beïnvloed door de omgevingstemperatuur, de frequentie waarmee de deur wordt geopend en de locatie van de koelkast. Wij raden aan de temperatuurinstellingen aan te passen wanneer nodig. Deur van rechts naar links verwisselen Lijst met gereedschap door de gebruiker te voorzien — Kruiskopschroevendraaier == Plamuurmes / smalle platkopschroevendraaier = Afplakband —=—$ 5/16" dopsleutel

1. Schakel de koelkast uit en haal alle voorwerpen uit de deurvakken.

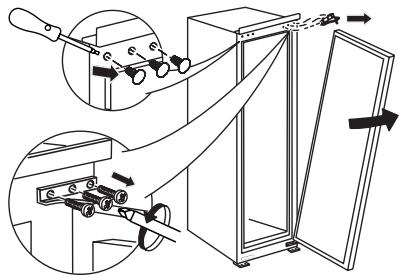

2. Verwijder het bovenste scharnier en de afdekkappen van de koelkastdeur.

Gebruik van het toestel

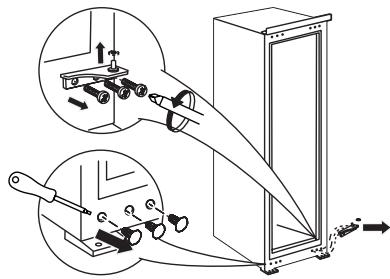

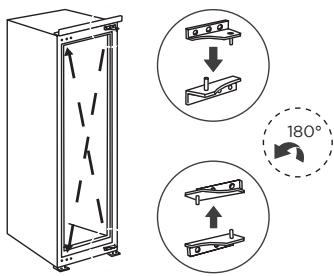

4. Verwissel het onderste scharnier en het bovenste scharnier, monteer ze dan volgens

onderstaande stappen en monteer de bovenste afdekkapjes.

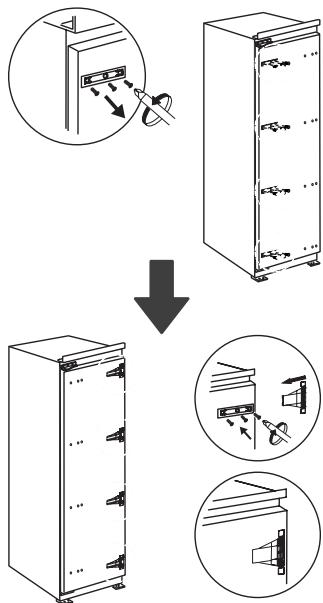

5. Verwijder de vaste blokken van de koelkastdeur en draai ze 180° en installeer ze aan de

andere kant van de koelkastdeur. OPGELET Verschillen: Door technische wijzigingen en verschillende modellen kunnen sommige illustraties in deze handleiding afwüken van uw model.

Gebruik van het toestel Installatie in kast

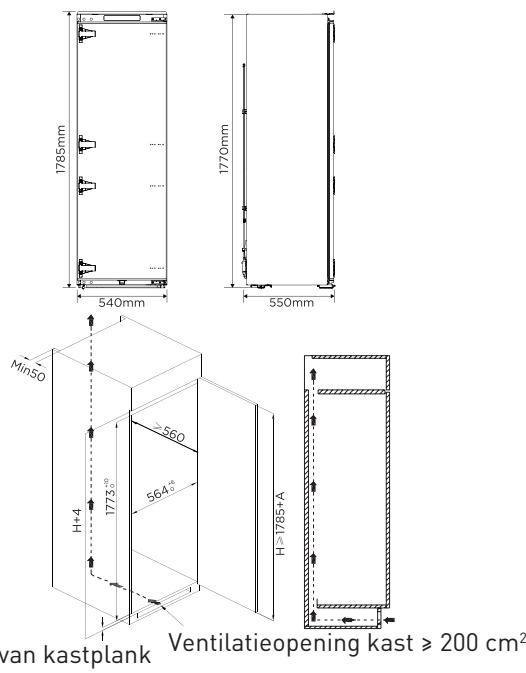

1. Benodigde ruimte voor kast. (De plint en achterkant van de kast moeten worden voorzien

van een doorgaand warmteafvoerkanaal) 85m

FETE AN Ame À - Dikte van kastplank Ventilatieopening kast > 200 cm?

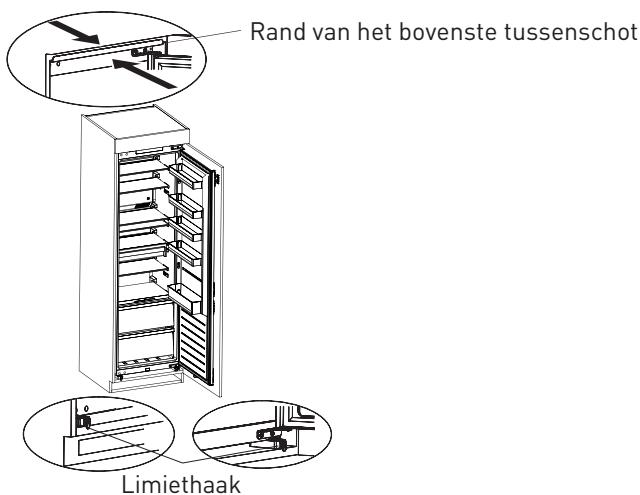

2. Duw de koelkast in de kast en stel hem z0 af dat de rand van het bovenste tussenschot

de bovenrand van de kast volledig raakt en de limiethaak van de steunpoot de onderrand van de kast volledig raakt. Limiethaak

Gebruik van het toestel

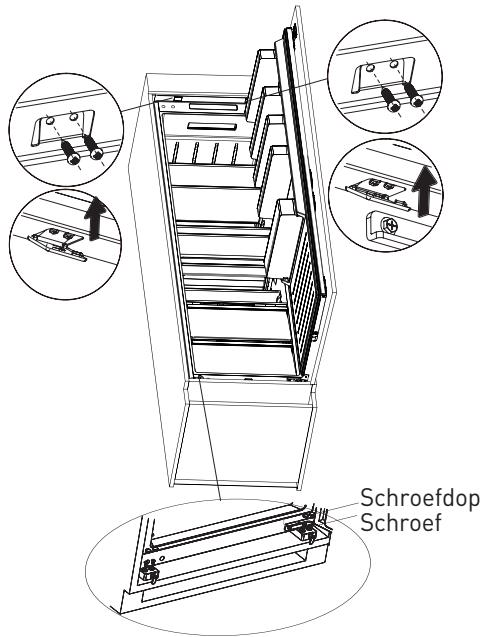

3. Bevestig het bovenste tussenschot aan de binnenkant van de kast met schroeven en

monteer vervolgens de schroefdoppen. Bevestig de steunpoot met schroeven en monteer vervolgens de schroefdoppen.

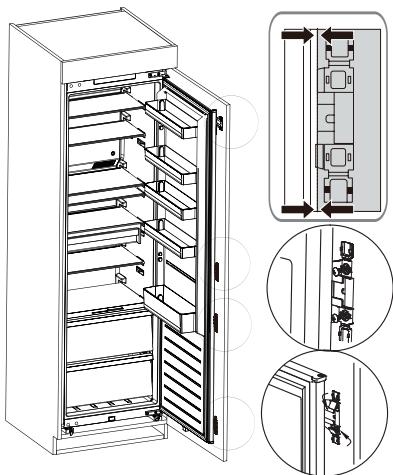

4. Open de deur van de kast tot de maximale hoek en open de deur van de koelkast tot de

overeenkomstige positie. Schuif het blok, zodat de binnenrand op één lin ligt met de deurrand van de koelkast, bevestig het blok vervolgens aan de kastdeur met de schroef en installeer de schroefdoppen.

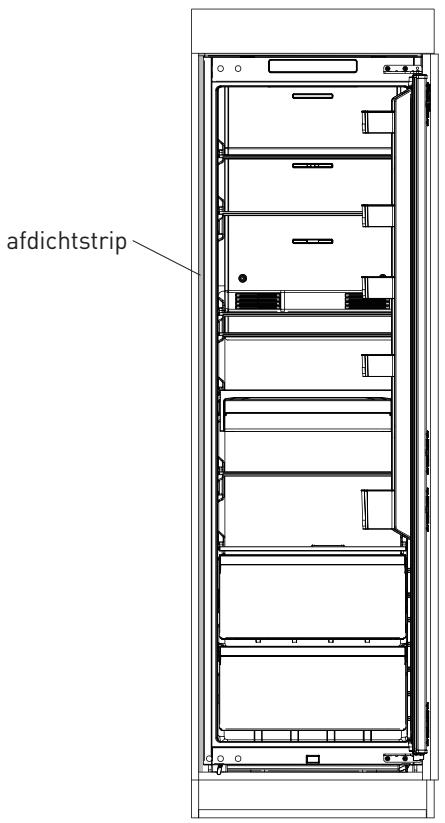

Gebruik van het toestel Haal de afdichtstrip uit het accessoirezakje en druk deze in de opening tussen de kast en de koelkast. De installatie is voltooid. afdichtstrip _ OPGELET Voorzorgsmaatregelen véér installatie: De informatie in de handleiding is alleen bedoeld als referentie. Het fysieke product kan afwijken. Alvorens met de installatie van start te gaan en de accessoires af te stellen, dient u ervoor te zorgen dat de stekker van de koelkast niet in het stopcontact zit. De Lamp vervangen Elke vervanging of onderhoud van de ledlampen mag alleen worden uitgevoerd door de fabrikant, de reparateur of een gelijkwaardig vakbekwaam persoon. Dit product bevat een Lichtbron van energie-efficiéntieklasse (F)]. De lichtbron in dit product kan alleen door een gekwalificeerde vakman worden vervangen. Neem contact op met de klantenservice als de Lichtbron niet werkt. De Lichtbron moet aan het einde van de gebruiksduur van het product worden verwijderd en apart worden gesorteerd en gerecycled.

Gebruik van het toestel Nadat u het netsnoer (of de stekker] in het stopcontact hebt gestoken, wacht u 2 à 3 uur voordat u het apparaat met voedsel vult. Als u voedsel toevoegt voordat het apparaat volledig is afgekoeld, kan uw voedsel bederven Het apparaat verplaatsen

1. Haal alle onderdelen uit het apparaat.

2. Trek de stekker uit en zet deze vast in de stekkerhaak aan de achter- of bovenkant van

3. Zet de onderdelen, zoals de legplanken en de deur, vast met plakband om te voorkomen

dat ze tijdens het verplaatsen uit het apparaat vallen.

4. Verplaats het apparaat voorzichtig met meer dan twee personen. Houd het apparaat

rechtop als u het over een grote afstand verplaatst. Tips voor energiebesparing Plaats het apparaat niet in de buurt van een fornuis, radiator of andere warmtebron. Als de omgevingstemperatuur hoog is, zal de compressor vaker en langer draaien, wat leidt tot een hoger energieverbruik. Zorg voor voldoende ventilatie aan de onderkant, zijkant en achterkant van het apparaat. Houd tevens rekening met de nodige vrije ruimte zoals vermeld in het hoofdstuk ‘Installatie'. + De opstelling van de Laden, legplanken en deurvakken zoals weergegeven in de afbeelding biedt het meest efficiënte energieverbruik en moet aldus zoveel mogelijk worden gehandhaafd. + Om een grotere bewaarruimte te verkrijgen (bijv. voor grote koel-/diepvriesproducten), kunnen de middelste Laden en planken worden verwijderd. De bovenste en onderste Laden en Legplanken moeten zo nodig als laatste worden verwijderd. + Een gelijkmatig gevuld koel-/vriesvak draagt bij tot een optimaal energieverbruik. + Laat warm voedsel afkoelen voordat u het in het koel-/vriesvak steekt. Voedsel dat al is afgekoeld, verhoogt de energie-efficiëntie. + Laat diepvriesvoeding ontdooien in het koelvak. De koude van de diepvriesproducten verlaagt het energieverbruik in het koelvak en verhoogt zo de energie-efficiéntie. + Open de deur zo kort als nodig om koudeverlies tot een minimum te beperken. Het kort openen en goed sluiten van de deur verlaagt het energieverbruik. +__ De temperatuur niet kouder instellen dan nodig is, draagt bij aan een optimaal energieverbruik. De deurafdichtingen van uw apparaat moeten perfect intact zijn, zodat de deuren goed sluiten en het energieverbruik niet onnodig wordt verhoogd.

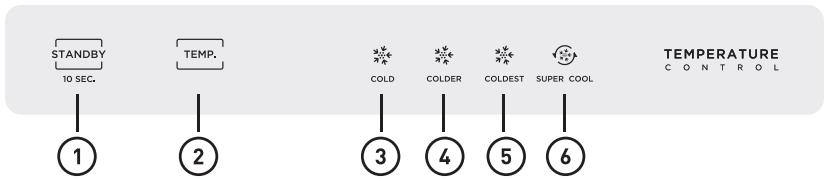

Gebruik van het toestel Gebruiksinstructies Gebruik en functies Functiepaneel Sos) Tue. HO %æ % © TEMPERATURE

O © (©OROROLO) Knop @ Stend-byknop @) lemperatuur instelknop Scherm Q@)_ lstelling 1: de ingestetde @)_ !rstelling 3: de ingestetde temperatuur is 8 °C temperatuur is 2 °C @ lmsteling2: de ingestelde © rSteling 4: Snel koeten [Super temperatuur is 4 °C Cool) Scherm + Wanneer u de koelkast voor de eerste keer inschakelt, is het scherm gedurende 3 seconden opgelicht, terwijl er een geluidssignaal afgaat. Het scherm werkt vervolgens normaal; (De temperatuur van de koelkast is ingesteld op instelling 2, wat neerkomt op 4°C wanneer de koelkast voor de eerste keer wordt ingeschakeld). + Weergave van de foutcode wanneer er een storing is (cyclische weergave]; Weergave van de ingestelde temperatuur van het koelvak weer als er geen storing is. + Wanneer de koelkastdeur wordt geopend, licht het scherm op. Deze gaat 30 seconden nadat de deur dicht is opnieuw uit; Wanneer het scherm niet is opgelicht, druk op een knop en het scherm Licht op waarna u de instellingen kunt wijzigen. Foutcode Foutbeschrijving LED “1” en LED “2” branden Temperatuursensor van circuit van koelkast LED “1” en LED “3” branden Ontdooisensor van koelkast LED “2” en LED “4” branden Fout met communicatiekaart LED “1” en LED “4” branden Omgevingstemperatuursensor

Gebruik van het toestel Vergrendelen en ontgrendelen + Geen vergrendelings- of ontgrendelingsfunctie + __ Deinstelling wordt na 15 seconden van inactiviteit geactiveerd. OPGELET Het werkelijk bedieningspaneel kan per model verschillen. De instelling wijzigen Telkens u op de knop drukt, gaat de instelling één waarde omhoog. De koelkast werkt na 15 seconden volgens de nieuwe instelling. Aanbevolen insteltemperatuur: koelvak 4°C; Instelling 2

nacre] rs] CS inaeunss | CS Bediening van de deuropeningsmelding en alarmregeling Wanneer de koelkastdeur wordt geopend en de deur 120 seconden open blijft, gaat de zoemer af totdat de koelkastdeur wordt gesloten. Of druk op een willekeurige toets om het zoemeralarm te annuleren. Stand-bymodus Houd de stand-by-knop 10 seconden ingedrukt om de stand-bymodus te openen. Alle elektrische componenten zijn uitgeschakeld en het scherm gaat uit. Houd in de stand-bymodus de stand- byknop 10 seconden ingedrukt om de normale werking te hervatten. Snelle koelmodus Modus openen: Druk in de koelkastmodus op de knop “TEMP". totdat het pictogram "&" oplicht. Modus afsluiten: In de Snelle koelmodus wordt deze modus automatisch afgesloten na een werking van 360 minuten of wanneer de temperatuur of modus wordt ingesteld. Voedsel bewaren Koelvak + Om vocht en bijgevolg ijsvorming te voorkomen, mag u nooit vloeistoffen in een niet- gesloten verpakking in de koelkast plaatsen. IJs heeft de neiging zich op te hopen in de koelste delen van de verdamper. Als u niet afgedekte vloeistoffen bewaart, zal de koelkast vaker ontdooid moeten worden. + Zet nooïit warm voedsel in het koelvak. Het voedsel moet eerst op kamertemperatuur afkoelen en vervolgens zodanig in de koelkast worden gezet dat er voldoende luchtcirculatie is. + Levensmiddelen of voedselrecipiënten mogen niet in contact komen met de achterwand van de koelkast, ze kunnen aan de wand vastvriezen. Open de deur van de koelkast niet te vaak. + Viees en schone vis [verpakt in een verpakking of plastic folie] kunnen 1 à 2 dagen in de koelkast worden bewaard.

Gebruik van het toestel + Groente en fruit zonder verpakking kunnen in de zone worden bewaard dat specifiek bestemd is voor verse groente en fruit. Koudste zone in de koelkast OPTIONEEL: OK-temperatuurcontrolelampje

• Het OK-temperatuurcontrolelampje kan worden gebruikt om temperaturen onder +4 °C te bepalen. Verlaag de temperatuur geleidelijk als het teken geen ‘OK aangeeft. + Verander de positie van de plank niet om de temperatuur in dit gebied te garanderen. Bij koelkasten met geforceerde lucht (uitgerust met een ventilator of No Frost-modellen), wordt het symbool van de koudste zone niet weergegeven omdat de temperatuur binnen homogeen is. Thermostaatinstelling voor ambient T ° C : NORMAAL = +24°C (+ 4°C) Colder Thermostaatinstelling voor ambient T ° C : KOUD = +16°C (+ 4°C] Colder Thermostaatinstelling voor ambient T ° C : HEET + +32°C (+ 4°C) Colder Instelling temperatuurcontrolelampje + Omute helpen uwkoelkast goed in te stellen, is hij uitgerust met een temperatuurcontrolelampje dat de gemiddelde temperatuur in de koudste zone monitort. OPGELET Dit controlelampje is alleen bedoeld voor gebruik met uw koelkast, gebruik hem niet in een andere koelkast (de koudste zone is namelijk niet hetzelfde] of voor ander gebruik. De temperatuur in de koudste zone controleren + Met het temperatuurcontrolelampje kunt u regelmatig nagaan of de temperatuur van de koudste zone correct is. De binnentemperatuur van de koelkast is namelijk afhankelijk van verschillende factoren, zoals de omgevingstemperatuur van de ruimte, de hoeveelheid bewaard voedsel en de frequentie waarmee de deur wordt geopend. Houd rekening met deze factoren bij het instellen van het apparaat. + Als het controlelampje ‘OK aangeeft, betekent dit dat uw thermostaat goed is afgesteld en dat de binnentemperatuur correct is. + Als het temperatuurcontrolelampje WIT wordt, betekent dit dat de temperatuur te hoogis: verhoog in dat geval de instelling van de temperatuurregeling van de koelkast en wacht 12 uur voordat u het controlelampje opnieuw visueel controleert. Als er vers voedsel is ingestoken of als de deur open heeft gestaan, kan het zijn dat het temperatuurcontrolelampje na een tijdje WIT wordt.

Reiniging en onderhoud Reiniging en onderhoud VOORZICHTIG! Spoel niet direct met water of een andere vloeistof tijdens het reinigen om kortsluiting te voorkomen of de elektrische isolatie na onderdompeling niet aan te tasten. OPGELET Het apparaat moet continu in werking zijn wanneer ingeschakeld. In het algemeen mag de werking van het apparaat niet worden onderbroken, dit kan de levensduur verkorten. + Haal de stekker van het apparaat uit het stopcontact voordat u routineonderhoud uitvoert. Wacht minstens 5 minuten voordat u het apparaat opnieuw opstart, want vaak starten kan de compressor beschadigen. + Gebruik geen mechanische apparaten of andere middelen om het ontdooiproces te versnellen, dan deze aanbevolen door de fabrikant. + Probeer het apparaat niet zelf te repareren, te demonteren of aan te passen. Neem in geval van reparatie contact op met onze klantenservice. + Verwijder ten minste eenmaal per jaar het stof aan de achterkant van het apparaat om brandgevaar en een hoger energieverbruik te voorkomen. + Controleer de deurpakking regelmatig om er zeker van te zijn dat er geen vuil op zit. Reinig de deurpakking met een zachte doek bevochtigd met zeepwater of een verdund schoonmaakmiddel.

Reiniging en onderhoud + Maak de binnenkant van het product regelmatig schoon om geurvorming te vermijden. + Gebruik een zachte doek of spons om de binnenkant van het product schoon te maken, met twee eetlepels zuiveringszout en één liter warm water. Spoel vervolgens met water en veeg schoon. Open na reiniging de deur en laat de koelkast aan de lucht drogen voordat u de stekker in het stopcontact steekt. + Voor zones die moeilijk te reinigen zijn binnenin het product {zoals nauwe ruimtes, openingen of hoeken] raden wij aan deze regelmatig schoon te vegen met een zachte doek, zachte borstel, etc. en indien nodig met bepaalde hulpmiddelen (zoals een dun stokje] om ervoor te zorgen dat er zich geen vuil of bacterién in deze zones ophopen. + Veeg de buitenkant van het product schoon met een zachte doek die is bevochtigd met zeepwater, reinigingsmiddel, etc. en veeg vervolgens droog. + Gebruik geen harde borstels, schuursponsies, staalborstels, schuurmiddelen (zoals tandpasta], organische oplosmiddelen {zoals alcohol, aceton, Isoamylacetaat, etc.)], kokend water, zure of alkalische middelen, die de buiten- en buitenkant van de koelkast kunnen beschadigen. Kokend water en organische oplosmiddelen, zoals benzeen, kunnen de plastic onderdelen vervormen of beschadigen. De deurvakken reinigen + Druk de deurvak met beide handen samen, volgens de richting van de pijlen in de onderstaande figuur, en duw deze omhoog om de lade uit het apparaat te halen. + Na het reinigen van het deurvak kunt u die opnieuw op uw gewenste hoogte installeren. er: e

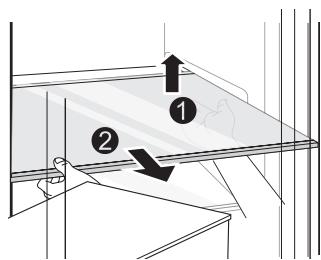

Reiniging en onderhoud De glazen legplanken reinigen - Aangezien het achterste gedeelte van de koelkast, waar de legplanken contact met de achterwand maken, van een stop is voorzien, breng de legplanken omhoog voordat u ze verwijdert. + Pas de legplanken aan of reinig ze zoals u het wilt. De groentelade schoonmaken + Haal de inhoud uit de Lade. Houd het handvat van de groentelade vast en trek de lade helemaal uit totdat deze stopt. - Tilde groentelade op en trek deze uit het apparaat.

Verschillen: Door technische wijzigingen en verschillende modellen kunnen sommigeillustraties in deze handleiding afwijken van uw model.

Reiniging en onderhoud Probleemoplossing De volgende problemen kunnen eenvoudig door de gebruiker opgelost worden. Neem telefonisch contact op met de klantenservice als het probleem niet opgelost raakt. Probleem Werkt niet Mogelijke oorzaken De voeding is niet ingeschakeld en de stekker is niet goed ingestoken. Lage spanning, stroomstoring of deel van het circuit doorgeslagen. Oplossing + Steek de stekker van het netsnoer stevig in het stopcontact. Controleer de stroomvoorziening thuis. Lampe brandt niet

Het apparaat staat niet aan. Het lampje is kapot.

Haal de stekker uit het stopcontact en steek deze er opnieuw in. Vervang het lampje door een nieuw.

Fruit of groenten zijn bevroren Is het voedsel achterin de koelkast gelegd? Het gebied bij de achterwand is waar de temperaturen het koudst zijn. Fruit of groenten worden bewaard in de Fresh/Chill-zone. Plaats voedsel dat gemakkelijk kan bevriezen niet achterin het koelvak. De Fresh/Chill-zone is alleen voor vlees/is. Overkoeling + Temperatuurregelingis + Stel de temperatuur hoger in. van koelkast/ niet goed ingesteld. diepvries Compressor + Hoge * Ditis normaal. werkt lang omgevingstemperatuur + Steek niet te veel voedsel zorgt voor Lange werkduur. Te veel voedsel tegelijk in plaatsen. Voedsel wordt erin gestoken voordat het is afgekoeld. De deur te vaak openen. De ijslaag binnenin is te dik. tegelikertijd in. Wacht totdat het voedsel is afgekoeld voordat u het insteekt. Open de deur niet te vaak. Moet ontdooien.

Probleem Deur sluit niet goed Reiniging en onderhoud Mogelijke oorzaken

Deur zit vast met voorwerpen. Er zit te veel voedsel in. Deurpakking vervormd. Oplossing + Steek er niet te veel voedsel in. Plaats het apparaat stabiel. + Verwarm de deurpakking en koel deze vervolgens af voor herstel {met een elektrische droger of heet water om op te warmen).

Buitenwand + Wanneer het apparaat + Een hogere temperatuur aan de heeft warm in gebruik is, wordt de buitenwand is normaal. warmte via de metalen + Vergroot de ruimte voor buizen in de kast naar warmteafvoer of plaats het buiten afgevoerd. apparaat op een geventileerde en + Hogere koele plaats. omgevingstemperaturen in de zomer doen de temperatuur van de buitenwand stijgen. Dwars- of + Er zitten metalen + Ditis normaal. verticale balken buizen in de balken en zijn warm de warmite die vrijkomt uit de buizen voorkomt condensatie. Geuren + Bedorven voedsel + Maak schoon en haal bedorven Voedsel met sterke geuren Het binnenvak is vuil. voedsel uit. Zorg ervoor dat sterk ruikend voedsel luchtdicht is verpakt. Maak het binnenvak schoon. Condensvorming aan de buitenkant Als de vochtigheid in de kamer hoog is, kan er condensvorming optreden.

Dit is normaal. Veeg de condens weg met een droge doek. Er vormt zich condens in de koelkast en de lades De koelkast houdt de vochtigheid hoog om groenten en ander voedsel vers te houden. De vochtigheid in de kamer is te hoog en de deuren zijn vaak geopend. De deurpakking zit niet strak. Veeg de condens weg met een droge doek. Open de deuren niet zo vaak of houd ze niet te Lang open. Controleer de pakking van de deur, reinig deze of corrigeer de positie. Tijdens normaal gebruik van de koelkast kunnen bepaalde geluiden hoorbaar zijn, die geen invloed hebben op de goede werking.

Reiniging en onderhoud Geluiden, die gemakkelijk kunnen worden voorkomen: Geluid veroorzaakt door het apparaat dat niet waterpas staat; pas de positie aan met de verstelbare indraaivoeten aan de voorkant. Plaats eventueel kussentjes van zacht materiaal onder de achterste rollers, vooral als het apparaat op tegels staat. + Maakt contact met aangrenzend meubelstuk; verplaats de koelkast verder weg. + Kraken van de Laden of planken:; haal de lade of plank uit en plaats deze terug. + Geluiden van rinkelende flessen; verplaats de flessen verder uit elkaar. Geluiden die bij normaal gebruik hoorbaar zijn, zijn voornamelijk het gevolg van de werking van de compressor (inschakelen] en het koelsysteem [thermische uitzetting en inkrimping van de radiator door de stroming van het koelmiddel].

Ce produit est garanti pour une période de 2 ans à partir couvre pas les vices ou les dommages résultant d'une m utilisation incorrecte ou de l'usure anormale du produit. *sur présentation du ticket de GARANTIEVOORWAARDEN Dit product wordt gegarandeerd voor een periode van 2 jaar vanaf de aankoopdatum*, voor elke storing die het gevolg is van een fabricagefout of het materiaal. Gebreken of schade door slechte installati gebruik of abnormale slijtage van het product worden niet gedekt door dez *op vertoon van kassabon
