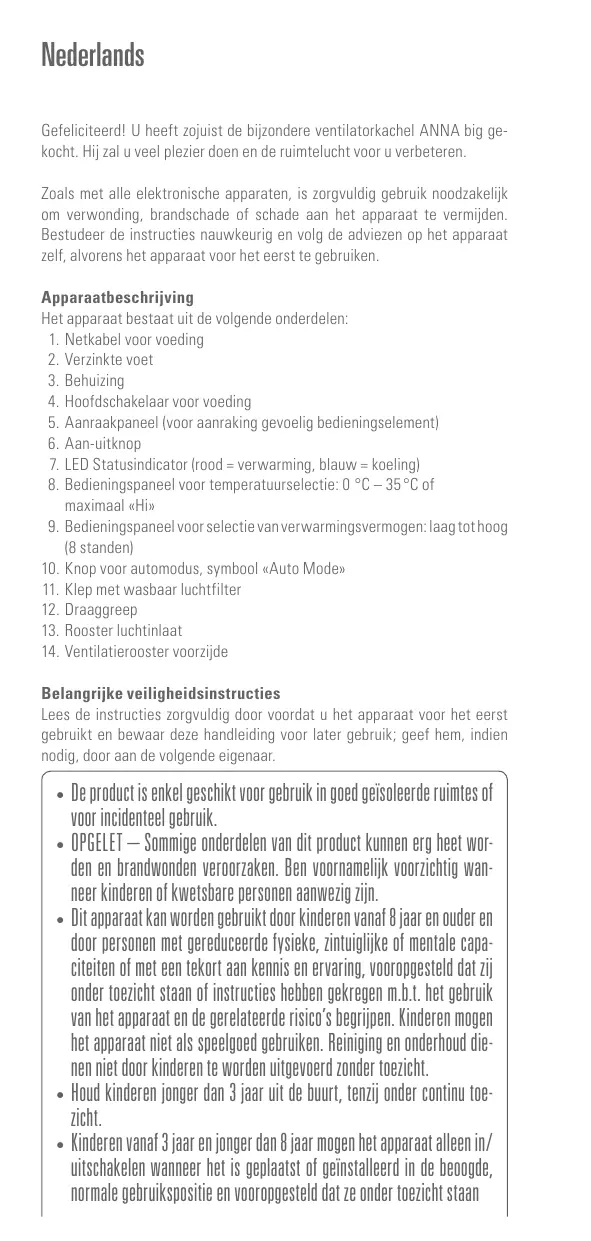

GEBRUIKSAANWIJZING BIG BLANC ANNA

Gefeliciteerd! U heeft zojuist de bijzondere ventilatorkachel ANNA big gekocht. Hij zal u geen plezier doen en de ruimtelucht voor u verbeteren.

Zoals met alle elektronische apparaten, is zorgvuldig gebruikoodzakelijk om verwonding, brandschade of schade aan het apparaat te vermijden. Bestudeer de instructies nauwkeurig en volg de adviezen op het apparaat zichl, alvorens het apparaat voor het eerst te gebruiken.

Apparaatbeschrijving

Het apparaat bestaat uit de volgende onderdelen:

1. Netkabel voor voeding
2. Verzinkte voet
3. Behuizing
4. Hoofdschakelaar voor voeding
5. Aanraakpaneel (voar aanraking gevoelig bedieningselement)
6. Aan-uitknop
7. LED Statusindicator (rood = verwarming, blauw = koeling)
8. Bedieningspaneel voor temperatuurselectie: 0^ - 35^ of maximaal «Hi»
9. Bedieningspaneel voor selectie van verwarmingsvermogen: laag tot hoog (8 standen)
10. Knop voor automodus, symbol «Auto Mode»
11. Klep met wasbaar luchtfilter
12. Draaggreep
13. Rooster luchtinlaat
14. Ventilatierooster voorzijde

Belangrijke veiligheidsinstrumenties

Lees de instructies zorgvuldig door Voordat u het apparaat voor het eerst gebruikt en bewaar deze handleiding voor later gebruik; geef hem, indien nodig, door aan de volgende eigenaar.

• De product is enkel geschikt voor gebruik in goed geisoleerde ruimtes of voor incidenteel gebruik.
• OPGELET — Sommige onderdelen van dit product konnen erg heet worden en brandwonden veroorzaken. Ben voornamelijk voorzig geweer kinderen of kwetsbare Personen aanwezig়.
• Dit apparaat kan worden gebruikt door kinderen vanaf 8aar en ouder en door Personen met gereduceerde fysieke, zintuiglijke of mentale capaciteiten of met een tekort aan kennis en ervaring, vooropgesteld dat zij onder toezicht staan of instructies hebben gekregen m.b.t. het grabuik van het apparaat en de gerelateerde risico's begrijpen. Kinderen mogen het apparaat Niet als speelgoed gebruiken. Reiniging en onderhoud die-nen Niet door kinderen te worden uitgevoerd zonder toezicht.
• Houd kinderenjonger dan 3aar uit de buurt, tenzij onder continu toe-zicht.
• Kinderen vanaf 3aar enjonger dan 8aar mogen het apparaat alleen in/ uitschaken wanner het is geplaatst of geinstalleerd in de beoogde, normale gebruikspositie en vooropgesteld dat ze onder tezicht staan

of instructies hebben gekreten m.b.t. veilig gebruik van het apparaat en de gerelateerde risico's begrijpen. Kinderen vanaf 3aar enjonger dan 8aar mogen het apparaat Niet aansluten, bedieren en reinigen of gebruikersonderhoud uitvoeren.

• Als de voedingskabel is beschadigd,要去 het worden verwangen door de fabrikant, servicevertegenwoordiging van de fabrikant of dergelijke gekwalificeerde Personen on megevaarlijke situatuies te voorkommen.

• Stadler Form is op geen enkele wijze aansprakelijk voor verlies of schade ten gevolge van het nalaten van每次都 instructies.

• Het apparaat dient alleen in huis te worden gezruikt of voor de doeleinden die in deze instructies worden beschreven. Interferentie op het toestel door onbevoegden kan leiden tot gevaar voor de gezondheid.
• Toestel nooit in water/andere vloeistoffen onderdompelen. Gevaar voor kortsluiting!
• Beschadigde apparatuur (incl. stroomkabel) nooit in gebruik nemen.
• Spanningvoerende onderdelen nooit aanraken.
• Sluit de kabel alleen op wisselstroom aan. Toestel alleen aansluiten op een deskundig gemonteerd stopcontact met de correcte spanning. Gebruik geen verlangkabels.
• De verwarming mag Niet direct onder een stopcontact geplaatst worden.
• Het toestel nooit zich openen (reparaties alleen door deskundigen).
• De netkabel mag Niet over scherpe kanten—heen worden getrokken of worden vastgeklemd. De stekker mag nooit aan de netkabel of met natte handen uit de contactdoos worden getrokken.
• Plaats het apparaat Niet in de buurt van een warmtebron. De netkabel mag Niet aanrechtstreekse hittewerking (bijv. heet fornuisplaat, open vlammen, hare strijkzool of kachel) worden blootgesteld, netkabel gegen olie beschemen.
• Het gebruekte stopcontact moet te allen tijde toegankelijk blijyen.
  Toestel nooit op een ongelijk of zacht oppervlak gebruiken.
• OPGELET: Om een gevaar als gevolg van het onbedoeld resetten van de thermische beveiliging te voorkomen, mag dit apparaat Niet via een extern schakelapparaat, zoals een timer, worden gevoed.
  WAARSCHUWING: Dek de luchtinlaat of uitlaat Niet af, om oververhitting te voorkomen: brandgevaar!
• Toestel nicht gebruiken inkleine ruimten (minder dan 4m^2 ),niet in een explosieve omgeving en Niet gebruiken voor het drogen van de was.
• Raak de Voorkant van het apparaat Niet aan; deze kan heet worden.
  Toestel nooit zonder toezicht laten staan.
• Geen voorwerpen en/of vingers in de openingsen van het toestel steken.
• Bij brand het toestel alleen blussen met een blusdeken.

Ingebruikname / bediening

Instructie: Let erop dat:tussen de verwarming en de muur of andere objec-ten altijd voldoende ruimte zit (>50cm) .De luchtverplaatsing mag Niet door eventuele objecten worden gehinder. Als Anna big in een badkamer worden geplaatst, moet een veiligheidsafstand van ten minste 100cm tot douches, badkuipen, waterkranen, wasbakken enz. worden aangehonden.

1. Nadat Anna big op de gewenste plek is gezet, sluit u de kabel (1) aan op het stopcontact.
2. Druk eerst op de hoofdschakelaar voor de voeding (4) op de achterkant van het apparaat.
3. Schakel het apparaat in door op de aan-uitknop (6) te drukken. De doeltemperatuur worden op de display weergegeven.
4. De gewenste temperatuur kan worden gewijzigd via het rechter bedieningspaneel (8) «Temperature» van 0^ (koelmodus) tot 35^ of maximaal «Hi». Van 1^ - 35^ en op stand «Hi» is de verwarmingsmodus actief. Bij het instellen knippert het getal. Tip op «+» om de temperatuur te verhogen. Tip op «-» om de temperatuur te verlagen. De instelling wordt opgeslagen als er gedurende drie seconden geen wijziging op het bedieningspaneel voor temperatuurselectie plaatsvindt. Op de display worden verrolgens de huidige kamertemperatureur weergegeven.

Info: Zodra de doeltemperatuur is bereikt, worden het verwarmingselement van het apparaat uitgeschakeld en knippert de temperatuurindicator op de display. De ventilator blijt nog 30 seconden ingeschakeld op het laagste niveau om het verwarmingselement af te koelen. De temperatuur wordt ca. om de 30 minuten gemeten (de ventilator loopt gedurende 1 minut op de laagste stand). Het apparaat worden wee ingeschakeld wanner de geregistreeerde kamertemperatuur onder de ingestelde doeltemperatuur komt.

1. Koelmodus: als de temperatuur op 0^ worden ingesteld, worden het verwarmingselement uitgeschakeld en blaast de ventilator koude lucht uit het apparaat. De LED Statusindicator (7) verandert van rood in blauw. Op het scherm verschijnt in de koelmodus geen weergave van de temperatuur.
2. Het verwarmingsvermögen kan van laag maar hoog worden gewijzigd via het linker bedieningspaneel (9) «Power Level». Bij het wijzigen knippert het display. Tip op «+» om het vermogensniveau te verhogen. Tip op «—» om het vermogensniveau te verlagen. De instelling worden opgeslagen als er gedurende drie seconden geen wijziging op het bedieningspaneel voor selectie van het verwarmingsvermögen plaatsvindt. Op de display worden verzolgenden de huidige kamertemperatuur weergegeven.
3. De automodus activeert u door op de knop «Auto Mode» (10) te drukken. Op de display worden «Auto Mode» weergegeben. De vooraf ingestelde doeltemperatuur van 22^ kan worden gewijzigd met behulp van het rechtse bedieningspaneel voor temperatuurselectie (8). Het verwarmingsvermögen worden in de automodus automatisch geselecteerd, afhankelijk van de kamertemporatuur. Hoekleiner het verschilussen de kamertemporatuur en de doeltemperatuur, hoe lager het geseleeteerde verwarmingsvermögen. We hebben deze technologie «Adaptive HeatTM» genoemd en hierop internationaal octrooi aangevraagd. Hiermee kan Anna big ervoor zorgen dat de doeltemperatuur snel en efficienwert breadtherekt en wordt gehandhafd. Anna big voorkomt zo sterke temperatuurdalingen en voordt+dend in- en uitschakenen van het apparaat. De automodus worden gedeactiveeerd als het verwarmingsvermögen handmatig worden gewijzigd (9).

Info: Zodra de doeltemperatuur is bereikt, worden het verwarmingselement van het apparaat uitgeschakeld en knippert de temperatuurindicator op de display.

1. Schakel het apparaat UIT door op de aan-uitknop (6) te drukken. De ventilator blijft nog 30 seconden ingeschakeld op het laagste niveau om het verwarmingselement af te koelen. Het apparaat bewaart de ingevoerde temperatuur en het verwarmingsvermogen, ook wonneer het apparaat wordenuitgeschakeld.
2. Beveiling gegen oververhitting: het apparaat is voorzien van een beveiliging gegen oververhitting, die het apparaat uitschakelt in geval van een technische storing of onjuist gebruik (de ventilator blijt enigeijd in de laagste stand draaien om het apparaat af te koelen). Als dit gebeurt, verhelpt u de storing of corrigeert u het onjuiste gebruik (bijv. 50cm ruimte rondon het apparaat, het apparaat Niet afdekken, het apparaatrechttop zetten). Zodra het apparaat is afgekoeld, kan het weein in gebruik worden genomen.
3. De temperatuurindicator kurz u van Celsius in Fahrenheit wijzigen en omgekeerd door de knop «Auto Mode» (10) vrij seconden ingedrukt te honden.
4. De eerste uren na het in werkung stellen van Anna big kan er een ona-angename geur aanwezig+zijn. Deze geur verdwijnt en is niets om u zorgen over te make. Tip: Aan dechterzijde van Anna big bevindt zich de luchtinlaat. De luchtinlaat is afgedekt met een luchtfilter en een rooster. Het rooster kan verwijderd worden. Neem het rooster weg en verwijder het luchtfilter. U Aunt het luchtfilter reinigen met wat zeep en warm water. Spoel het grondig en LAST het volledig drogen voordat u het terug in de luchtinlaat plaatst en het rooster terugplaatst.

Reiniging

Vór willekeurig onderhoud of reiniging en na elk gebruik, schakel het apparaat uit en haal de netkabel (1) uit het stopcontact.

Let op: Het apparaat nooit onder water houden (gevaar voor kortsluiting).

• De buitenkant met een vochtige doek schoonwrijven en daarna goed dro-gen.
• Als het filter (11) in het inlaatrooster (13) verstopt is, dit verwijderen en uitwassen of reinigen met de stofzuiger.

Reparaties

• Reparacies aan het toestel dienen te worden verricht door een erkende reparateur. Als onbevoegden interferentie hebben gemaakt op het toestel, dan vervalt de garantie evenals de aansprakelijkheid van Stadler Form.
• Zet het toestel nooit aan wanner de adapter of de stop beschadigd is, nadat het defect is geweest, het gevalen is of op een andere manier is beschadigd. (barsten/onderbrekingen in het omhulsel).
• Duw geen voorwerp in het toestel. Haal het zuiveringssystemen Niet uit elkaar.
• Als het toestel Niet te repereren is, maak het dan onmiddelijk onbruikbaar en geef het af op het inzamelingspunt.

Verwijdering

De Europese richtlijn 2012 / 19 / EG inzake Afval van Elektrische en Elektronische Apparatuur (AEEA), vereist dat oude elektrische huishoudapparaten Niet in de normale gemeentelijk ongesorteerde afvalstroom mogen worden weggegooid. Oude apparaten要去 apart worden ingezameld om recycling en hergebruik van de materialien daarin te optimaliseren en de

gevolgen op het milieu en de volksbezondheid te verminderen. Het symbol met de doorgekruiste “vuilnisbak op wieltjes” op het product, herinnert u

aan uw verplichting, dat het toestel bij verwijdering geschaden ingezameld moet worden. Consumen toen要去en contact opnemen met hun lokale autoriteit of verkoper voor informatie betreffende de juiste verwijdering van hun oude toestel.

Specifications

Nominate spanning	220 – 240 V / 50 Hz
Temperatuurbereik	0° – 35 °C / > 35 °C = Hi
Opgenomen vermogen	300 W (min.)
Nominate vermogen	2'000 W (max.)
Afmetingen	183 x 420 x 183 mm(breedte x hoogte x diepte)
Gewicht	3.2 kg
Geluidsdrempel	28–50 dB(A)
EU-verordening	CE / AEEA / RoHS / EAC

De inhoud van deze gebruiksaanwijzing kan zonder voorafgaand bericht worden gewijzigd

Item	Fabrikant / Handelsmerk	Type / Model	Specifications
verwarmings-element	Foshan Shunde Esite Electrical Appliances Co. Ltd	2000 W	AC 220-240V 50 Hz 650Wx3
ventilatormotor	Foshan Shunde Esite Electrical Appliances Co. Ltd	EST1225S	DC 12V 2500rpm 8.4W Class A

Item	Symbol	Waarde	Eenheid
Warmteafgifte
Nominate warmteafgifte	Pnom	1.41	kW
Minimale warmteafgifte (indicatief)	Pmin	0.4	kW
Maximale continue warmteafgifte	Pmax,c	2.0	kW
Aanvullend elektriciteitsverbruik
Bij nominale warmteafgifte	elmax	0.0064	kW
Bij minimale warmteafgifte	elmin	0.0044	kW
In stand-bymodus	elsb	0	kW

Item		Eenheid
Type warmte-input
Handmatige sturing van de warmteopslag, met geintegreerde thermostat	[neen]
Handmatige sturing van de warmteopslag, met kamer- en/of buitentemperatuurfeedback	[neen]
Elektronische sturing van de warmteopslag, met kamer- en/of buitentemperatuurfeedback	[neen]
Door een ventilator bijgestane warmteafgiftet	[neen]
Type warmteafgifte / sturing kamertemperatuur
Eentrapswarmteafgifte, geen sturing van de kamertemperatuur	[neen]
Twee ofmeer handmatig in te stellen trappen, geen sturing van de kamertemperatuur	[neen]
Met mechanische sturing van de kamertemperatuur door thermostat	[neen]
Met elektronische sturing van de kamertemperatuur	[ja]
Elektronische sturing van de kamertemperatuur plus dag-tijdschakelaa	[neen]
Elektronische sturing van de kamertemperatuur plus week-tijdschakelaar	[neen]
Andere sturingsopties
Sturing van de kamertemperatuur, met aanwezigheidsdetectie	[neen]
Sturing van de kamertemperatuur, met openraamdetectie	[neen]
Met de optie van afstandsbediening	[neen]
Met adaptieve sturing van de startl	[neen]
Met beperking van de werkingsstijd	[neen]
Met black-bulbsensor	[neen]
Contactgegevens	Stadler Form AktiengesellschaftChamerstrasse 174, 6300 Zug, Switzerland

Dansk

Deze omvat constructie-, productie- en materiaalfouten. Uitgesloten zijn alle slijtageonderdelen en onoordeelkundig gebruik, plus gevolgschade door onvoldoende schoonmaken en/of ontkalken van het apparaat.

2 Års garanti
