Producttype	Afzuig- of filterkap
Merk	Whirlpool
Model	WDO 93F BK
Hoogte (cm)	95
Breedte (cm)	84,5
Diepte (cm)	22
Voeding	220-240 V, 50 Hz (zie typeplaatje)
Afzuigvermogen	4 snelheden: 1, 2, 3, intensief
Timer	Ja, met automatische uitschakeling (5, 10, 15, 20 min afhankelijk van snelheid)
Verlichting	LED, niet vervangbaar door gebruiker
Filterverzadigingsindicator	Ja, weergegeven via LED's
Vetfilter	Metalen, vaatwasserbestendig, maandelijks reinigen
Actief koolstoffilter	Optioneel, elke 3 jaar of volgens indicator vervangen
Minimale veiligheidsafstand	65 cm boven elektrische en gasfornuizen
Afvoertype	Afzuigend (buitenafvoer) of filterend (recirculatie met koolstoffilter)
Luchtafvoerdiameter	150 mm (aanbevolen)
Gebruik	Alleen huishoudelijk
Isolatieklasse	Klasse I (aarding vereist)
Repareerbaarheid	LED-verlichting niet vervangbaar door gebruiker; reserveonderdelen beschikbaar via erkende service
Gewicht (schatting)	Ongeveer 20-25 kg

Veelgestelde vragen - WDO 93F BK WHIRLPOOL

Wat is de minimale afstand tussen de afzuigkap en het fornuis?

De minimale afstand is 65 cm voor elektrische, gas- of kookplaten. Als de fabrikant van het fornuis een grotere afstand aangeeft, heeft deze voorrang.

Hoe reinig ik het vetfilter van de afzuigkap?

Het vetfilter wordt eenmaal per maand gereinigd met een neutraal schoonmaakmiddel, met de hand of in de vaatwasser op lage temperatuur en kort programma. Let op: wassen in de vaatwasser kan het filter verkleuren maar heeft geen invloed op de effectiviteit.

Hoe activeer of deactiveer ik de indicator voor verzadiging van het koolstoffilter?

De indicator van het koolstoffilter is normaal gesproken uitgeschakeld. Om deze in te schakelen, druk bij uitgeschakelde kap lang op de toetsen T1 en T2 tot de LED's oplichten. Laat los, de LED's L2 en L3 knipperen ter bevestiging. Om uit te schakelen, herhaal de handeling.

Wat te doen als de afzuigkap niet meer werkt?

Controleer eerst de stroomtoevoer (stroomstoring, stroomonderbreker). Zorg ervoor dat er een snelheid is geselecteerd. Als de kap tijdens gebruik uitschakelt, haal de stekker er 5 seconden uit en steek hem er weer in. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe schakel ik over van afzuigversie naar filterversie?

Om de kap als filterversie te gebruiken, moet u een actief koolstoffilterkit installeren (apart verkrijgbaar of soms meegeleverd). Verwijder het vetfilter, plaats het koolstoffilter en volg de instructies in de handleiding om de verzadigingsindicator te activeren indien gewenst.

Kan ik de LED-verlichting zelf vervangen?

Nee, het LED-verlichtingssysteem kan niet door de gebruiker worden vervangen. Neem bij storing contact op met een erkende service.

Welke afzuigsnelheid moet ik kiezen?

Gebruik snelheid 1 voor zacht koken, snelheid 2 voor normaal koken, snelheid 3 voor sterke geuren en de intensieve snelheid (max 5 minuten) voor grote hoeveelheden stoom of rook. De timer stopt de kap automatisch na een bepaalde tijd afhankelijk van de snelheid.

Hoe reset ik de filterverzadigingsindicator?

Na het reinigen of vervangen van de filters, druk lang op de toetsen T1 en T3. De LED's L1, L2 en L3 knipperen kort rood en gaan dan uit, wat aangeeft dat de reset is uitgevoerd.

Welke diameter van de afvoerleiding gebruiken?

Gebruik een afvoerleiding met een diameter gelijk aan de aansluitflens (meestal 150 mm). Een kleinere diameter vermindert de prestaties en verhoogt het geluid.

Hoe onderhoud ik het actieve koolstoffilter?

Het koolstoffilter kan elke twee maanden worden gereinigd met heet water en een mild schoonmaakmiddel of in de vaatwasser op 65°C (volledige cyclus zonder vaat). Droog het in de oven op 100°C gedurende 10 minuten. Vervang het elke 3 jaar of als het beschadigd is.

GEBRUIKSAANWIJZING WDO 93F BK WHIRLPOOL

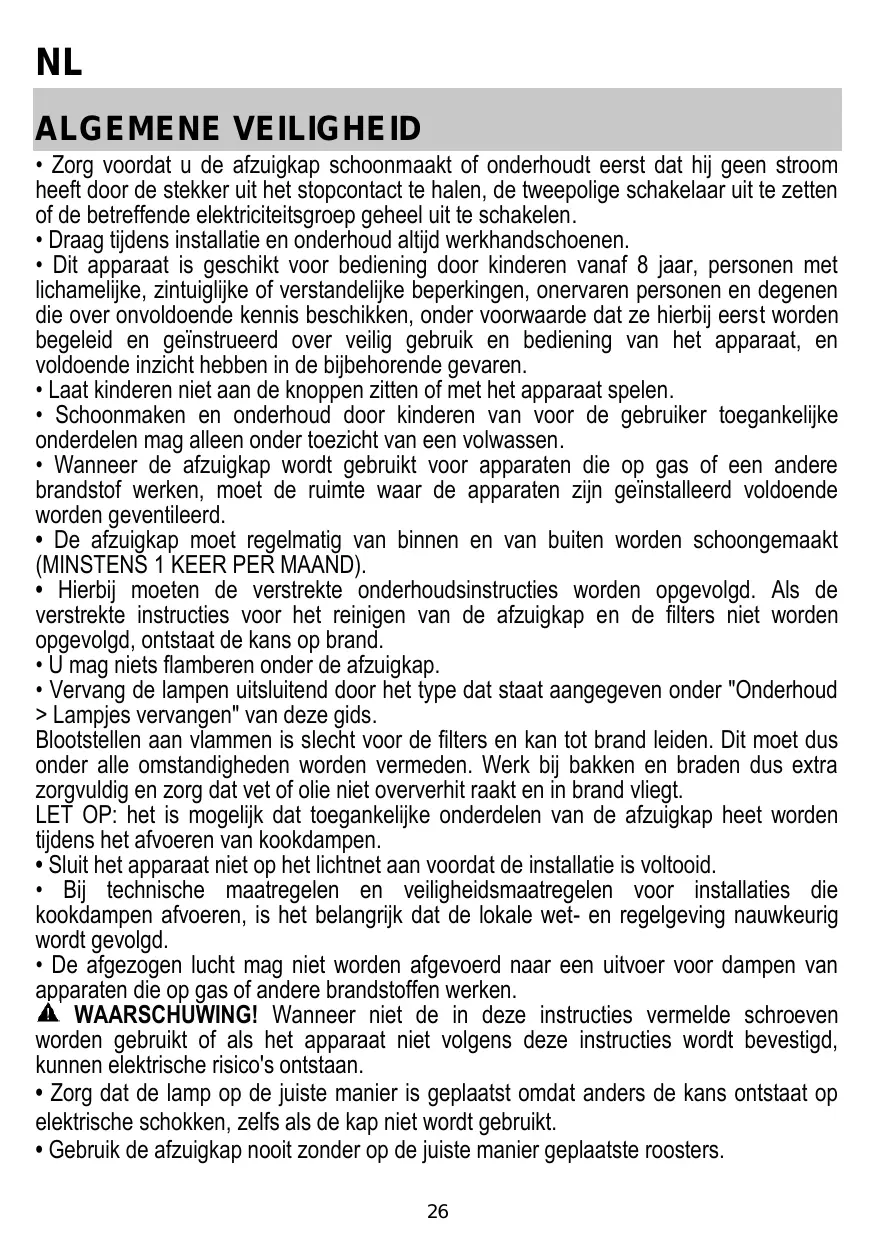

NL Gebruiksaanwijzingen

• Zorg voordat u de afzuigkap schoonmaakt of onderhoudt eerst dat hij geen stroom heeft door de stekker uit het stopcontact te halen, de tweepolige schakelaar uit te zetten of de betreffende elektriciteitsgroep geheel uit te schaken.
• Draagijdens installmentie en onderhoud alsijd werkhandsschoenen.
• Dit apparaat is geschikt voor bediening door kinderen vanaf 8aar, Personen met lichamelijke, zintuiglijke of verstandelijk beperkingen, onervaren personen en degenen die over onvoldoende kennis beschikken, onder voorwaarde dat ze hierbij eerst worden begeleid en geinstrueerd over veilig gebruik en bediening van het apparaat, en voldoendeinzicht hebben in de bijbehorende gezaren.
• Laat kinderen Niet aan de knappen zitten of met het apparaat spelen.
• Schoonmaken en onderhoud door kinderen van voor de gebruiker toegankelijkke onderdelen mag alleen onder toezicht van een volwassen.
• Wanner de afzuigkap worden gebruikt voor apparaten die op gas of een andere brandstof werkken,要去 de ruimte waar de apparaten zich geinstalleerd voldoende worden geventileerd.
• De afzuigkap要去 regelmatig van binnen en van buiten worden schoongemaakt (MINSTENS 1 KEER PER MAAND).
• Hierbij要去en de verstekte onderhoudsinstructies worden opgevolgd. Als de verstekte instructies voor het reinigen van de afzuigkap en de filters nicht worden opgevolgd, ontstaat de kans op brand.
• U mag niets flamberen onder de afzuigkap.
• Vervang de lampen uitsluitend door het type dat staat aangegeven onder "Onderhoud > Lampjes verwangen" van deze gids.
  Blootstellen aan vlammen is slecht voor de filters en kan tot brand leiden. Dit要去 dus onder alle omstandigheden worden vermeden. Werk bij bakken en braden dus extra zorgvuldig en zorg dat vet of olie Niet oververhit raakt en in brand vliegt.
  LET OP: het is möglichk dat toegankelijke onderdelen van de afzuiigkap heet worden tijdens het afvoeren van kookdampen.
• Sluit het apparaat Niet op het Lichtnet aan voordat de installmentie is voltooid.
• Bij technische maatregelen en veiligheidsmaatregelen voor installations die kookdampen afvoeren, is het belangrijk dat de lokale wet- en regelgeving nauwkeurig worden gevolgd.
• De afgezogen luckt mag nicht worden afgevoerd maar een uitvoer voor dampen van apparaten die op gas of andere brandstoffen werken.
  WAARSCHUWING! Wanneriet de in deze instructies vermelde schroeven worden gebrukt of als het apparaat Niet volgens deze instructies wordt bevestigd, können elektrische risico's ontstaan.
• Zorg dat de lamp op de juiste manier is geplaatst odomdat anders de kans ontstaat op elektrische schokken, zichs als de kap Niet worden gelebruikt.

• Gebruik de afzuigkap nooit zonder op de juiste manier geplaatste roosters.

• Laat NOoit andere zaken op de afzuigkap rusten, tenzij specifiek aangegeven.

• Gebruik voor de installmentie alleen de meegeleverde schroeven, of koop schroeven van het juiste type.
• Raadpleeg de installmentegids voor de correcte afmetingen van de schroeven.
• Raadpleeg bij twijfel een geauthoriseerd service center of iemand met vergelijkbare kwalificaties.

WAARSCHUWING! Sluit het product Niet aan op een (programmeerbare) timer, externe afstandsbediening of ander apparaat waardoor het product automatisch worden ingeschakeld.

Houd kinderenjonger dan 3aaruitdebuurtvan het apparaat.Zonderhetvoortdurendetoezichtvaneen volwassene moeten kinderenjongerdan8aaruitdebuurtvanhetapparaatgehondenworden.

OPGELET: het apparaat is Niet bedoel om in werkig te worden gesteld door middel van een extern apparaat of een afzonderlijk afstandsbedieningsystem.
Dit apparaat is Niet bedoeld voor een professioneel gebruik. Gebruik het apparaat Niet in de open lucht.
1 Om het risico op persoonlijk letsel te voorkomen, moet het apparaat verplaatst en geinstalleerd worden door door twee of meerenen.
De installation, waaronder ook de eventuele aansluiting op de watervoorzieening (indien voorzien) en de elektrische aansluitingen, evenals de reparatie-ingrepen要去en worden uitgevoerd door gekwalificeerd personeel.

Na het voltooien van de installmentie moet het verpakkingsmateriaal (plastic, polystyreen, enz.) buiten het bereik van kinderen bewaard worden om verstikkingsgevaar te voorkomen.

Gebruik het apparataat Niet wanner u nat bent of op blote voeten.

Gebruik voor de reiniging nooit stoomreinigers - gevaar voor elektrische schokken.

Het verpakkingsmaterial is 100% recycleerbaar en is gemarkeerd met het betreffende symbol

De afzuigkap kan er anders uitzien dan de afbeeldingen in dit boekje. De instructies voor bediening, onderhoud en installmentie blijvenECHTER hetzelfde.

Houd u altijd aan de instructies in deze gids. Wij aanvaarden geen enkele aansprakelijkheid voor problemen, schade of brand die voortvloeien uit nalatigheid, zoals het Niet opvolgen van de instructies in deze gids. Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassingen zoals: - personeelskeukens in winkels, kantoen en andere werkomgevingen; - boerderijen; - gebruik door klanten in hotels, motels en andere verblijfsomgevingen zoals bed and breakfast.

• Het is belangrijk om dit boekje goed te bewaren zodat u er altijd dingen in kan opzoeken. Zorg dat het boekje bij verhuizing, verkoop of overdracht met het apparaat meegaat.
  Lees de instructies zorgvuldig: het gaat hier om belangrijke informatie over installmentie, bediening, onderhoud en veiligheid.
• Voer nooit zich elektrische of mechanische veränderingen uit op het product of de afvoerbuizen.
• Controller alle onderden op beschadigingen voordat u verder gaat met de installmentie van het apparaat. Neem bij beschadiging contact op met uw leverancier, en begin Niet aan de installmentie.
• De minimale afstand:tussen het kookoppervlak en de onderkant van de afzuigkap is 65 cm bij een elektrische kookplaat en 65 cm ,in geval van een gas- of gemengd fornuis.

Als in de installment-instructies van een gaskookplaat een grotere afstand worden genoemd,要去 de grotere afstand worden gebruikt.

De aansluiting op hetlichtnet要去overeenkomen met de Waarde op hetplaatje aan de binnenkant van de afzuigkap. Als de afzuigkap een stekker heeft, moet deze in een stopcontact dat aan de nieuwste regelgeving voldoet en ook na de installmentie bereikbaar blijft. Als het product geen stekker heeft (rechtstreekse aansluiting oplichtnet), of als de stekker na de installmentie Niet更是bereikbaar is, moet gebruik worden gemaaakt van een tweepolige aan/uitschakelaar, zodat het product (bijvoorbeeld bij een te hove stroomsterkte, categorie III) geheel kan worden losgekoppeld van hetlichtnet.

WAARSCHUWING! Controller erest of het netsnoer correct is gemonteerd voordat de afzuigkap op het lichtnet worden aangesloten om de juiste werkking te controleren.

Als de kabel Niet is voorzien van een stekker,sluit u de kabels aan overeenkomstig de volgende tabel:

Spanning en frequente net

Verwijns waar de waarde aangegeven op het typeplaatje dat is aangebracht in de afzuiqkap.

Aansluiting draden

：geel/groen

N:blauw

L:bruin

Vervanging van de voeding

De afzuigkap worden geleverd met een special netsnoer. Als dit snoer beschadigd is,要去 een nieuwe exemplaar aanvragen bij de technische Dienst.

LUCHTAFVOER

(afzuiigend apparaat)

Sluit de afzigkap aan op een buis metdezelfde doorsnede als de luchtafvoer van de kap (aansluiflens). Deze diameter geldt ook voor eventuele doorvoeropeningen voor de afvoerbuis.

Een doorvoeropening en/of buis met een Kleinere doorsnede verlaagt de zuigkracht en leidt tot een enorme toename van de geluidsproductie.

Wij aanvaarden in dit verband dan ook geen enkele verantwoordelijkheid.

• Houd de buis zo kort möglichk.
• Gebruik zo weinig möglich elleboogkoppelingen (maximale hoek hiervan: 90^ ).
• Vermijd grote varieties in de doorsnede van de afvoerbuis.

Het bedrij wijst iedere aanspraelijkheid af indien deze voorschriften nicht in acheit worden genomen.

FILTEREND OF AFZUIGEND APPARAAT?

Uw afzuigkap is ingesteld om als afzuiigend apparaat te worden gebruikt.

Om de kap als filterend apparaat te gebruiken dient de betreffende TOEBEHOREN SET gemonteerd te worden.

Controller op de eerste pagina's van deze handleiding of de TOEBEHOREN SET worden meegeleverd of gekocht moet worden.

Opmerking: Indien de set meegeleverd worden, kan, in enkele gevallen, het extra actieve koolstofffilter reeds op de kap gemonteerd zijn.

De inlichtingen om de kap van afzigend apparaat in filterend apparaat om te zetten zich in deze handleding te vinden.

Uitvoering als afzuiigend apparaat

Hierbij worden de afgevoerde luckt uit het pand gevoerd via een speciaal hiervoor geconstrueerde buis die gekoppeld is aan de aansluitring aan de bovenkant van de afzuiqkap.

LET OPI!

De afvoerbuis worden nicht meegeleverd en moet afzonderlijk worden aangeschaft. De afvoerbuis要去 bezelfde doorsnede hebben als de aansluitring.

LET OP!

Als de afzuiigkap is geleverd met een actief koolfilter, moet dit worden verwijderd.

Filtrerende versie

De verwijderde lucht worden ontvet en ontgeurden en cervolgens weeer teruggeleid aan de betreffende ruimte.

Om de afzuigkap in deze vorm te gebruiken, moet een extra filtersystem op basis van geactiveerde kool发展格局.

BEDIENINGSELEMENTEN

De kap is voorzien van een bedieningspaneel met een schakelaar voor de snelheid van afzuiging en een schakelaar voor de verlichting van het formuis.

L2-L3

L1

T1. Timer ON/OFF

Snelheid (zuigkracht) 1:20 minuten

Snelheid (zuigkracht) 2:15 minutes

Snelheid (zugkracht) 3:10 minuten

Snelheid (zuigkracht) intensief: 5 minutes

T2. Toets voor de snelheid (zuigkracht) afname

OFF 1: druk meerdere malen om de snelheid te verminderen totdat de afzuigkap wordenuitgeschakeld

OFF 2: houd langdurig ingedrukt op een willekeurige snelheid

T3. Toets ON/Snelheid (zuigkracht) toename (1-2-3-Intensief)

De intensieve snelheid haet een tijdsduur van ongeveer 5 minuten, na afloop gaat de afzuigkap automatisch op snelheid 2.

Vetfilters verzadiging individie

De afzuigkap geeft aan wanner het onderhoud van de filters moet worden uitgevoerd:

Vetfilter (ongeveer na 40 werkuur): alle Ledden met blauwlicht.

Koolstofffilter (ongeveer na 160 werkuur): alle Ledden met blauwlicht, led L2 en L3 knipperen

Reset filters verzadiging individie

Na het onderhoud van de filters druk langdurig op de toetsen T1 en T3, de ledden L1, L2 en L3 knipperen kort met roodlicht en gaan verrolgens definitiefuit.

Activering van de koolstofffilter verzadiging individie

Deze indicate is gewoonlijk uitgeschakeld. Om deze in te schakelen handel op de volgende wijze:

Met uitgeschakelde kap druk langdurig en tegelijk op T1 en T2: eerst gaat L1 aan en daama ook L2 en L3, als de toetsen los worden gelaten gaan led L2 en led L3 kort knipperen, wat de activering aangeeft.

Uitschakeling van de LED voor de koolstofffilter verzadiging indicatie: herhaal de bovenbeschreven handeling, eerst gaan de ledden L1, L2 en L3 tegelijkkertijd aan, daarna alleen L1, als de toetsen los worden gelaten gaan weeer led L1, L2 en L3 aan, wat uitschakeling aangeeft.

ONDERHOUD

Schoonmaak

ALLEEN reinigen met een doek die is bevochtig met een neutraal vloeijaar schoonmaakmiddel. GEBRUIK BIJ HET REINIGEN GEEN GEREEDSCHAPPEN OF ANDERE VOORWERPEN. Gebruik geen schuurmiddelen. GEBRUIK GEEN ALCOHOL!

Onderhoud van de vetfilters

Vangt vetdeeltjes op uit de kookdampen.

Moet een keer per maand worden gereinigd (of als de aanwijzer verzadigde filters - indien aanwezig op het model in Uw bezit - deze noodzaak aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programme. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is Niet van invloed op de eigenschappen, die beslist nicht veranderen.

Onderhoud van het koolstofffilter

Absorbeert ongewenste kookgeurtjes. Het koolstofffilter kan om de twee maanden gewassen worden (of als de filter verzadigingindicatie - indien anwezig op het model in Uw bezit - dezeoodzaak aangeeft) in warm water met een hiervoort geschikt wasmiddel, of in de vaatwasser op 65^ (in het geval van het reinigen in de vaatwasser, een complete wascyclus gebruiken en geen andere vaat in de machine).

Verwijder het overtollige water zonder het filter te beschadigen, daarna het matje 10 minutes lang in de oven op 100^ doen om het goed te drogen.

Vervang het matje minimaal om de 3aar of indien het beschadigd is.

Na de vetfilters verwijderd te hebben kan het koolstofffilter (niet meegeleverd) ingevoerd worden.

Vervanging lampjes

De verlichting van de afzuiigkap maakt gebruik van LED-technologie.

Dankzij de LEDs bent u verzekerd van optimale verlichting, een levensduur tot 10 koer zo lang als gewone lampen en een energiebesparing tot 90% .

Het verlichtingssystem kan nicht door de gebruiker verwangen worden: neem in geval van storingen contact op met de serviceddienst.

VERWIJDERING

Dit toestel is gemarkeerd in overeenstemming met Europese richtlijn 2012/19/EC - UK SI 2013 No.3113 betreffende afgedankte elektrische en elektronische apparatuur (AEEA).

Zorg aan het einde van de levensduur van het apparaat dat het op de juiste manier wordt afgevoerd en verwerkt. Zo voorkomt u negatieve gevolgen voor volksgezondheid en milieu.

Het pictogram op het product en/of in de bijbehorende documenten geeft aan dat dit apparaat Niet als normal haushoudelijk afval mag worden behandeld.Het product dient te worden afgevegen bij een officieel innamepunt voor elektrische en elektronische apparatuur om gerecyclede worden. Afvoer en verwering koet worden uitgevoerd volgens plaatsilijke milieu-regelgeving.

Neem voor nadere informatie over inzamelen, verwerken en recyclen van dit product contact op met de betreffende afdeling van de lokale overheid, of de afdeling van uw leverancier die verantwoordelijkheid draagt voor afvalverwerking.

Toestel ontworpen, getest en gefabriceerd volgens:

Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesties voor correct gebruik om impact op het milieu te verkleinen: zet de afzuiigkap aan op de laagste slelheid wanner u gaat koken en LAST hem na afloop nog eenaar minuten doorlopen. Kies alleen een hogere slelheid bij groeveelheden damp of rook en gebruik de hoge slelheid/snelheden (Boost) alleen voor extreme omstandigheden. Vervangijdig de koolfilter(s) om de afzuiing van kookgeurtjes zo efectief möglich te honden. Vervangijdig vetfilter(s) om de gevolgen van vetafzetting zo efectief möglich gegen te gaan. Gebruik buizen van de maximale doorsnede zoals vermeld in deze gids, voor optimale efficiente en minimale geluidsproductie.

STORINGEN

Bij een storing van de afzuiqkap, voer de volgende controles uit alvorens de Technische Dienst te raadplegen:

• Als de afzuigkap Niet functioneert:

Controleer of: Controleer dat:
- er geen stroomonderbreking is.
- er een snelheid is geselecteerd.

Bij een laag rendement van de afzuigkap:

Controleer of: Controller dat:

• de ingestelde snugelid volstaat voor de afgeveen hoeveelheid rook en dampen.
• de keuken is voldoende geventileerd voor een correcte luchttoevoer.

• de koolstofffilter nicht is verzadigd (i.g.v. recirculatie).

• het uittallen van de afzugkapijdens de normale werkung hebtsplaatsgebonden.

Controleer of: Controleer dat:
- er geen stroomonderbreking is.
- de omnipolaire schakelaar nicht is opgetreden.

In geval van storingen, voordat U zich tot de assistentie service verwdt, minstens 5 seconden het apparaat van de elektrische voeding doen, door de stekker uit te trekken, en daarna weer invoeren. In het geval dat de storing blijft voortbestaan, verwdt U zich tot de assistentie service.

TECHNISCHE GEGEVENS

Hoopte (cm)	Breedte (cm)	Diepte (cm)
95	84,5	22

Niet meegeleverde onderdelen

U kunt de Veiligheidsinstrumentes, de Handleiding, de Productfiche en de Energiegegevens downloads:

Op once website docs.whirlpool.eu
- Gebruik makend van de QR-code
- Anders, contacteerijke Klantenservice (Het telefoonnummer staat in het garantieboekje). Wanner u contact neemt met de Klantenservice, geleieve de codes te vermelden die op het identificatieplaatje van het apparaat staan.
