WDO 93F BK - Hota de bucătărie WHIRLPOOL - Manual de utilizare gratuit

MANUAL DE UTILIZARE WDO 93F BK WHIRLPOOL

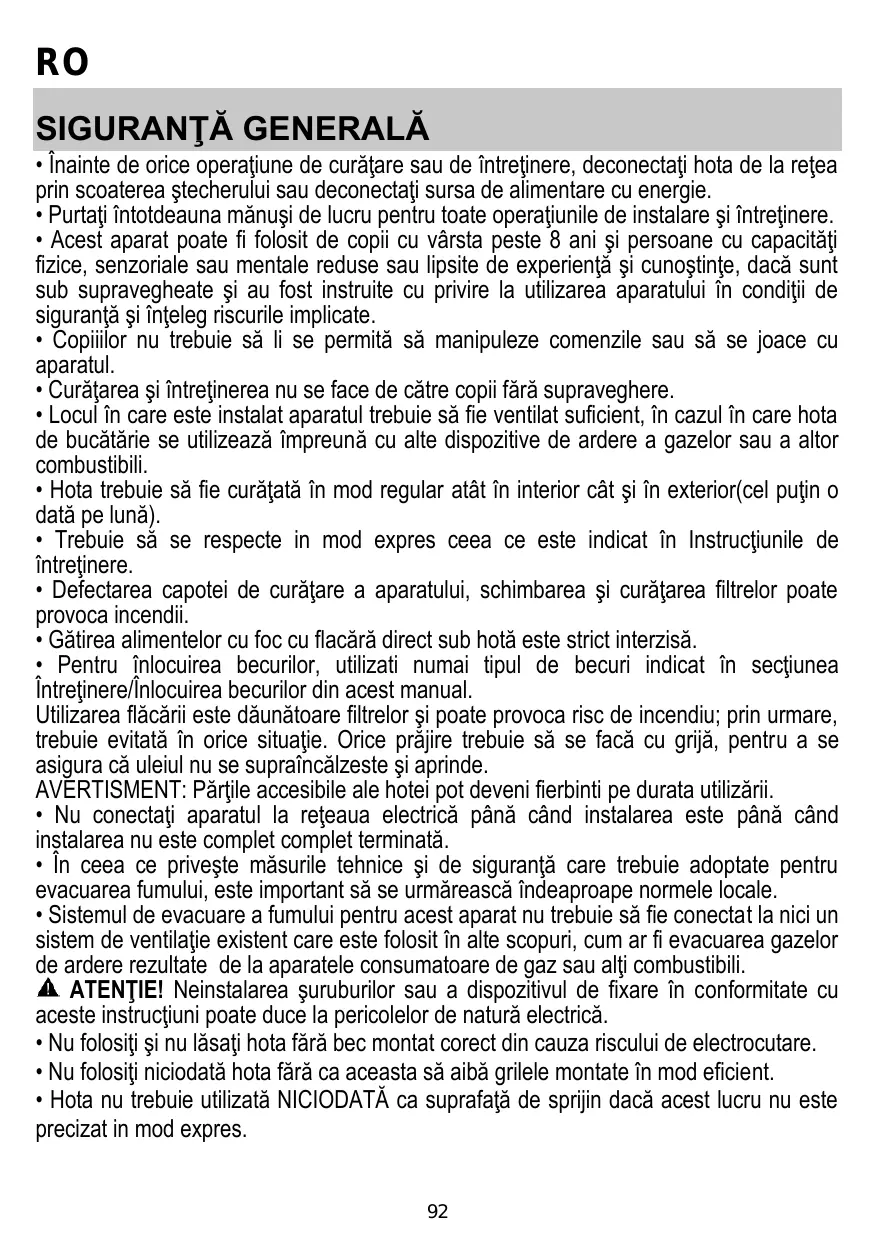

• Înainte de orice operaţiune de curăţare sau de întreţinere, deconectaţi hota de la reţea prin scoaterea ştecherului sau deconectaţi sursa de alimentare cu energie.
• Purtaţi întotdeauna mănuşi de lucru pentru toate operaţiunile de instalare şi întreţinere.
• Acest aparat poate fi folosit de copii cu vârsta peste 8 ani şi persoane cu capacităţi fizice, senzoriale sau mentale reduse sau lipsite de experienţă şi cunoştinţe, dacă sunt sub supravegheate şi au fost instruite cu privire la utilizarea aparatului în condiţii de siguranţă şi înţeleg riscurile implicate.
• Copiiilor nu trebuie să li se permită să manipuleze comenzile sau să se joace cu aparatul.
• Curăţarea şi întreţinerea nu se face de către copii fără supraveghere.
• Locul în care este instalat aparatul trebuie să fie ventilat suficient, în cazul în care hota de bucătărie se utilizează împreună cu alte dispozitive de ardere a gazelor sau a altor combustibili.
• Hota trebuie să fie curăţată în mod regular atât în interior cât şi în exterior(cel puţin o dată pe lună).
• Trebuie să se respecte in mod expres ceea ce este indicat în Instrucţiunile de întreţinere.
• Defectarea capotei de curăţare a aparatului, schimbarea şi curăţarea filtrelor poate provoca incendii.
• Gătirea alimentelor cu foc cu flacără direct sub hotă este strict interzisă.
• Pentru înlocuirea becurilor, utilizati numai tipul de becuri indicat în secţiunea Întreţinere/Înlocuirea becurilor din acest manual. Utilizarea flăcării este dăunătoare filtrelor şi poate provoca risc de incendiu; prin urmare, trebuie evitată în orice situaţie. Orice prăjire trebuie să se facă cu grijă, pentru a se asigura că uleiul nu se supraîncălzeste şi aprinde. AVERTISMENT: Părţile accesibile ale hotei pot deveni fierbinti pe durata utilizării.
• Nu conectaţi aparatul la reţeaua electrică până când instalarea este până când instalarea nu este complet complet terminată.
• În ceea ce priveşte măsurile tehnice şi de siguranţă care trebuie adoptate pentru evacuarea fumului, este important să se urmărească îndeaproape normele locale.
• Sistemul de evacuare a fumului pentru acest aparat nu trebuie să fie conectat la nici un sistem de ventilaţie existent care este folosit în alte scopuri, cum ar fi evacuarea gazelor de ardere rezultate de la aparatele consumatoare de gaz sau alţi combustibili. ATENŢIE! Neinstalarea şuruburilor sau a dispozitivul de fixare în conformitate cu aceste instrucţiuni poate duce la pericolelor de natură electrică.
• Nu folosiţi şi nu lăsaţi hota fără bec montat corect din cauza riscului de electrocutare.
• Nu folosiţi niciodată hota fără ca aceasta să aibă grilele montate în mod eficient.
• Hota nu trebuie utilizată NICIODATĂ ca suprafaţă de sprijin dacă acest lucru nu este precizat in mod expres.

• Folosiţi numai şuruburile de fixare furnizate împreună cu produsul pentru instalare sau, în cazul în care nu sunt incluse, achiziţionaţi tipul corespunzător de şuruburi.
• Utilizați lungimea corectă pentru șuruburile identificate în Ghidul de instalare.
• În caz de incertitudine, consultaţi un centru de asistenţă service autorizat sau o persoană cu calificare corespunzătoare. ATENŢIE! Nu utilizaţi cu un temporizator, timer, o telecomandă separată sau orice alt dispozitiv care este activat automat. Nu permiteți copiilor cu vârstă sub 3 ani să se apropie de aparat. Nu lăsați aparatul la îndemâna copiilor cu vârstă sub 8 ani, decât sub supravegherea continuă a unui adult. ATENȚIE: aparatul nu este destinat punerii în funcțiune prin intermediul unui dispozitiv extern sau al unui sistem separat de comandă de la distanță. Acest aparat nu este destinat uzului profesional. Nu utilizați aparatul în aer liber. Pentru a evita pericolul de accidentare, aparatul trebuie să fie manevrat și instalat de două sau mai multe persoane. Operațiunile de instalare, inclusiv eventualele racordări la linia de alimentare cu apă (dacă sunt prevăzute) și legăturile electrice, precum și lucrările de reparație trebuie să fie efectuate de personal calificat. După terminarea operațiunilor de instalare, nu lăsați materialele folosite pentru ambalare (bucăți din plastic, polistiren etc.) la îndemâna copiilor, pentru a evita pericolul de sufocare. . Nu folosiți aparatul dacă aveți părți ale corpului umede sau dacă sunteți desculți. Nu folosiți niciodată aparate de curățat cu aburi - pericol de electrocutare. Materialele folosite pentru ambalare sunt 100% reciclabile și sunt marcate cu simbolul de reciclare Hota poate fi din punct de vedere estetic diferită faţă de cea ilustrată în desenele acestui manual, totuşi instrucţiunile de utilizare, întreţinere şi instalare rămân aceleaşi. Urmăriţi îndeaproape instrucţiunile conţinute în acest manual. Producătorul îşi declină orice responsabilitate în cazul daunelor sau incendiilor provocate aparatului şi derivate dintr-o utilizare incorectă şi din nerespectarea instrucţiunilor conţinute în acest manual. Hota a fost proiectată pentru aspirarea gazelor arse şi vaporilor rezultaţi în urma gătirii alimentelor şi este destinată doar utilizării casnice.
• Este important să păstraţi acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, cesiune sau mutare, asiguraţi-vă că acesta rămâne împreună cu produsul.
• Citiţi cu atenţie instrucţiunile: există informaţii importante privind instalarea, utilizarea şi siguranţa.
• Nu efectuaţi modificări de tip electric sau mecanic asupra produsului sau asupra ţevilor de evacuare.
• Înainte de instalarea aparatului, verificați dacă toate componentele nu sunt deteriorate.În caz contrar, contactați furnizorul și nu continuați cu instalarea.

• Distanţa minimă între suprafaţa suportului recipientelor pe dispozitivul de gătit şi partea de jos a hotei nu trebuie să fie mai mică de 65cm în cazul maşinilor de gătit electrice şi de 65cm în cazul maşinilor de gătit cu gaz sau mixte. Dacă instrucţiiunile dispozitivului de gătit cu gaz specifică o distanţă mai mare, este necesar să ţineţi cont de aceasta. CONEXAREA ELECTRICĂ Tensiunea din reţea trebuie să corespundă cu tensiunea la care se referă eticheta situată în interiorul hotei. Dacă este prevăzută cu ştecher conectaţi hota la o priză conform cu normele în vigoare, poziţionată într-o zona accesibilă şi după instalare. Dacă nu este prevăzută cu ştecher (conexiunea este direct la reţea) sau ştecherul nu este

poziţionat într-o zonă accesibilă şi după instalare, aplicaţi un întrerupător bipolar la normă care să asigure deconectarea completă de la reţea în condiţiile categoriei de supratensiune III, conform regulilor de instalare. ATENŢIE! Înainte de a efectua conectarea circuitului hotei la alimentaţia din reţea şi de a verifica funcţionarea corectă, controlaţi întotdeauna dacă cablul a fost montat în mod corect. În cazul în care cablul nu este prevăzut cu unştecher,conectaţi-l respectând datele din următorul tabel: Tensiunea și frecvenţa reţelei electrice Conexiune cablu Consultați valoarea indicată pe eticheta cu caracteristici, aplicată în interiorul hotei. : galben/verde N : albastru L : maro Inlocuirea cablului de alimentare Hota este prevăzută cu un cablu de alimentare special; în cazul deteriorării acestuia, apelaţi la serviciul de asistenţă tehnică. EVACUAREA AERULUI (pentru versiunile cu ventilaţie) Racordaţi hota la cablurile şi orificiile de evacuare prin perete cu diametru egal cu ieşirea aerului (flanşa de record). Utilizarea tuburilor şi orificiilor de evacuare la perete cu diametrul mai mic va determina o diminuare a prestaţiilor de aspirare şi o creştere drastică a zgomotului. Se declină însă orice responsabilitate în acest sens. ! Folosiţi un tub de lungime minimă indispensabilă. ! Folosiţi un tub cu un număr cât mai mic de curbe posibil (unghiul maxim al curbei: 90°). ! Evitaţi schimbările drastice de secţiune ale tubului. ! Producătorul şi declină orice responsabilitate dacă aceste măsuri de siguranţă nu sunt respectate. FILTRANTA SAU CU VENTILATIE ?

Hota dumneavoastră este gata pentru a fi folosita in versiunea cu ventilaţie. Pentru a utiliza hota in versiune filtrantă, se instalează SETUL DE ACCESORII corespunzător. Verificaţi primele pagini ale acestui manual, dacă SETUL DE ACCESORII este deja furnizat sau trebuie să fie achiziţionat separat. Notă: Dacă este furnizat, în unele cazuri, sistemul de filtrare suplimentar pe bază de cărbune activ poate să fie deja instalat pe hotă. Informaţiile referitoare la trecerea hotei din versiunea cu ventilaţie in cea filtrantă sunt deja conținute în acest manual. Versiunea aspirantă Vaporii sunt evacuaţi către exterior prin intermediul unui tub de evacuare fixat la flanşa de racord. ATENŢIE! Tubul de evacuare nu se furnizează din dotare; acesta trebuie achiziţionat. Diametrul tubului de evacuare trebuie să fie echivalent cu diametrul inelului de conexiune. ATENŢIE! Dacă hota este prevăzută cu filtre de carbon, acestea trebuie să fie scoase. Versiunea filtrantă Aerul aspirat va fi degresat şi dezodorizat înainte de a fi reintrodus în cameră. Pentru a utiliza hota în această versiune este necesar să instalaţi un sistem de filtrare suplimentar pe bază de carbon activ.

COMENZI Hota este echipată cu un panou de comenzi pentru controlul vitezei de aspirație și controlul aprinderii luminii, pentru iluminarea plitei. T1. Buton ON/OFF Timer Viteza (puterea) de aspiraţie 1: 20 minute Viteza (puterea) de aspiraţie 2: 15 minute Viteza (puterea) de aspiraţie 3: 10 minute Viteza (puterea) de aspiraţie intensivă: 5 minute T2. Buton de reducere a vitezei (puterii) de aspiraţie OFF 1: apăsaţi în mod repetat, pentru a micşora viteza până la oprirea hotei OFF 2: la orice viteză menţineţi apăsat mult timp T3. Buton ON/crestere a vitezei (puterii) de aspiraţie (1-2-3-Intensivă) Viteza intensivă are o durată de aproximativ 5 minute, după care viteza este setată automat la 2. Indicator de saturaţie filtre Hota indică atunci când este necesar să se efectueze lucrări de întreţinere a filtrelor: Filtru antigrăsimi (la fiecare 40 de ore de utilizare): Toate LED-urile cu lumină albastră Filtru de mirosuri cu carbon activ (la fiecare 160 de ore de funcţionare): Toate LED-urile cu lumină albastră, LED-ul L2 şi L3 clipesc Reset saturaţie filtre După efectuarea întreţinerii filtrelor, apăsaţi şi menţineţi apăsat butonul T1 şi T3; LED-urile L1, L2 şi L3 clipesc scurt in roşu şi apoi se opresc definitiv. Activare indicator saturaţie filtru mirosuri cu carbone activ Acest indicator este in mod normal dezactivat. Pentru a-l activa, procedaţi in modul urmator: Cu hota oprită, ţineţi apăsat pentru o mai lungă perioadă de timp, T1 şi T2 simultan: mai întâi se aprinde L1 apoi şi L2 şi L3, după care, atunci cand butoanele sunt eliberate, LED.urile L2 şi L3 clipesc scurt pentru a indica activarea reuşită. Dezactivare LED saturaţie filtru cu carbon: repetaţi procedeul descris mai sus; mai intii se aprind simultan LED-urile L1, L2 şi L3 apoi doar L1, după care, la eliberarea butoanelor, se aprind din nou LED-urile L1, L2 şi L3, pentru a indica dezactivarea cu succes.

ÎNTREŢINEREA Curăţarea Pentru curăţare folosiţi EXCLUSIV un material îmbibat cu detergenţi lichizi neutri. NU UTILIZAȚI UNELTE SAU INSTRUMENTE PENTRU CURĂȚARE! Evitaţi folosirea produselor pe bază de abrazivi NU FOLOSIŢI ALCOOL! Intreţinere filtri antigrăsimi Captează particulele de grăsime care apar în timpul pregătirii alimentelor. Trebuie să fie curăţat o dată pe lună (sau când sistemul de semnalare a saturaţiei filtrelor – dacă modelul dvs. este prevăzut – indică această necesitate), cu detergenţi neabrazivi, manual sau utilizând maşina de spălat vase, la temperaturi scăzute şi folosind un program scurt. Filtrul metalic anti-grăsimi, spălat cu maşina de spălat vase se poate decolora, dar nu-şi va pierde caracteristicile de filtrare. Intreţinere filtru cu cărbune activ Reţine mirosurile neplăcute, derivate în urma procesului de gătire a alimentelor. Filtrul de cărbune trebuie să fie spălat la fiecare 2 luni (sau când sistemul de semnalare a saturaţiei filtrelor – dacă modelul dvs. este prevăzut – indică această necesitate) în apă caldă şi detergenţi specifici sau în maşina de spălat vase la 65°C (în cazul în care îl spălaţi folosind maşina de spălat, executaţi un program de spălare complet fără a introduce alte vase). Înlăturaţi excesul de apă, fără să deterioraţi filtrul după care introduceţi-l în cuptor pentru aproximativ 10 minute la 100 °C, pentru a-l usca complet. Înlocuiţi buretele la fiecare 3 ani sau de fiecare dată când acesta se deteriorează. După îndepărtarea filtrelor de grăsime, este posibil sa introduceţi filtrele cu carbon activ (nu sunt incluse in furnitură). Înlocuirea becurilor Hota este dotată cu un sistem de iluminare bazat pe tehnologia LED. LEDURILE garantează o iluminare optimă, o durată de până la 10 ori mai mare faţă de becurile tradiţionale şi permit economisirea a 90% de energia electrică. Sistemul de iluminat nu poate fi schimbat de către utilizator. În caz de probleme de funcționare, adresați-vă departamentului de asistență.

ELIMINARE Acest aparat este marcat în conformitate cu Directiva Europeană 2012/19/EC - UK SI 2013 No.3113 referitoare la Deşeurile de Echipament Electric şi Electronic (WEEE). Asigurându-vă că acest produs este eliminat în mod corect, contribuiţi la prevenirea potenţialelor consecinţe negative asupra mediului înconjurător şi sănătăţii persoanelor, consecinţe care ar putea fi provocate de aruncarea necorespunzătoare la gunoi a acestui produs. Simbolul de pe produs, sau de pe documentele care însoţesc produsul, indică faptul că acesta nu poate fi aruncat împreună cu deşeurile menajere. Trebuie predat la punctul de colectare corespunzător, pentru reciclarea echipamentului electric şi electronic. Aruncarea la gunoi a aparatului trebuie făcută în conformitate cu normele locale pentru eliminarea deşeurilor. Pentru informaţii mai detaliate privind eliminarea, valorificarea şi reciclarea acestui produs, vă rugăm să contactaţi administraţia locală, serviciul de eliminare a deşeurilor menajere sau magazinul de unde aţi cumpărat produsul. Aparat proiectat, testat şi fabricat în conformitate cu:

• Siguranţă: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Randament: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Recomandări pentru o utilizare corespunzătoare în scopul reducerii impactului asupra mediului: Când începeţi să gătiţi, porniţi hota la viteză minimă şi lăsaţi-o să funcţioneze timp câteva minute după ce aţi terminat de gătit. Măriţi viteza în cazul cantităţilor mari de fum sau vapori şi utilizaţi viteza/ele sporită/e doar în cazuri extreme. Înlocuiţi filtrul/ele de carbon, atunci când este necesar, pentru a menţine o eficienţă optimă de reducere a mirosului. Curăţaţi filtrul/ele de grăsime, atunci când este necesar, pentru a menţine o eficienţă optimă a filtrului. Utilizaţi diametrul maxim al sistemului de conducte indicat în acest manual pentru a optimiza eficienţa şi pentru a reduce la minimum nivelul de zgomot.

ANOMALII DE FUNCTIONARE

Dacă ceva nu pare să funcţioneze, înainte de a face un apel la Serviciul de Asistenţă, efectuaţi următoarele verificări simple:

• Dacă hota nu funcţionează: Verificaţi dacă: - nu este vorba de o pană de curent. - a fost selecţionată o viteză.
• Dacă hota are un randament redus: Verificaţi dacă: - Viteza selecţionată pentru motor este suficientă pentru cantitatea de fum si vapori care este eliberată. - Bucătăria este aerată suficient pentru a permite priza de aer. - Filtrul cu cărbune nu este consumat (hota in versiunea filtrantă).
• Dacă hota s-a oprit in timpul funcţonării normale: Verificaţi dacă: - nu este vorba de o pană de curent. - dispozitivul de comutare nu s-a decuplat. În caz de defecţiuni, înainte de a contacta Serviciul de Asistenţă Tehnică, deconectaţi timp de cel puţin 5 sec. aparatul trăgând de ştecher şi apoi conectaţi-l din nou. În cazul în care defecţiunea persistă, contactaţi Serviciul de asistenţă.

CARACTERISTICI TEHNICE Înălţime (cm)

Lăţime (cm) 84,5 Adâncime (cm)

Componentele nu sunt furnizate împreună cu produsul Puteţi descărca instrucţiunile privind siguranţa, manualul de utilizare, fişa tehnică a produsului şi datele energetice:

• Vizitând site-ul nostru web docs.whirlpool.eu
• Ca alternativă, contactaţi serviciul nostru de asistenţă tehnică post-vânzare (consultaţi numărul de telefon din certificatul de garanţie). Când contactaţi serviciul nostru de asistenţă tehnică post-vânzare, vă rugăm să precizaţi codurile specificate pe plăcuţa cu date de identificare a produsului dumneavoastră.
