GEBRUIKSAANWIJZING T11 ROTEL
Gebruikershandleiding
Bij het make van de verbindingen:
^+ Zorg dat nicht alleen de T11 unit, maar de gehele installmente uiststaat, als nog Niet alle verbindingen gemaakt zich.
^+ Zorg dat nicht alleen de T11 unit, maar de gehele installmentie ook uitstaat, als u verbindingen gaat wijzigen.
Wij raden u ook aan om
de volumeregelaar van de voorsterker geheel zich te draaien (volkomenaar links) wonneer u uw eindsterker aan- of uitzet.
Note important

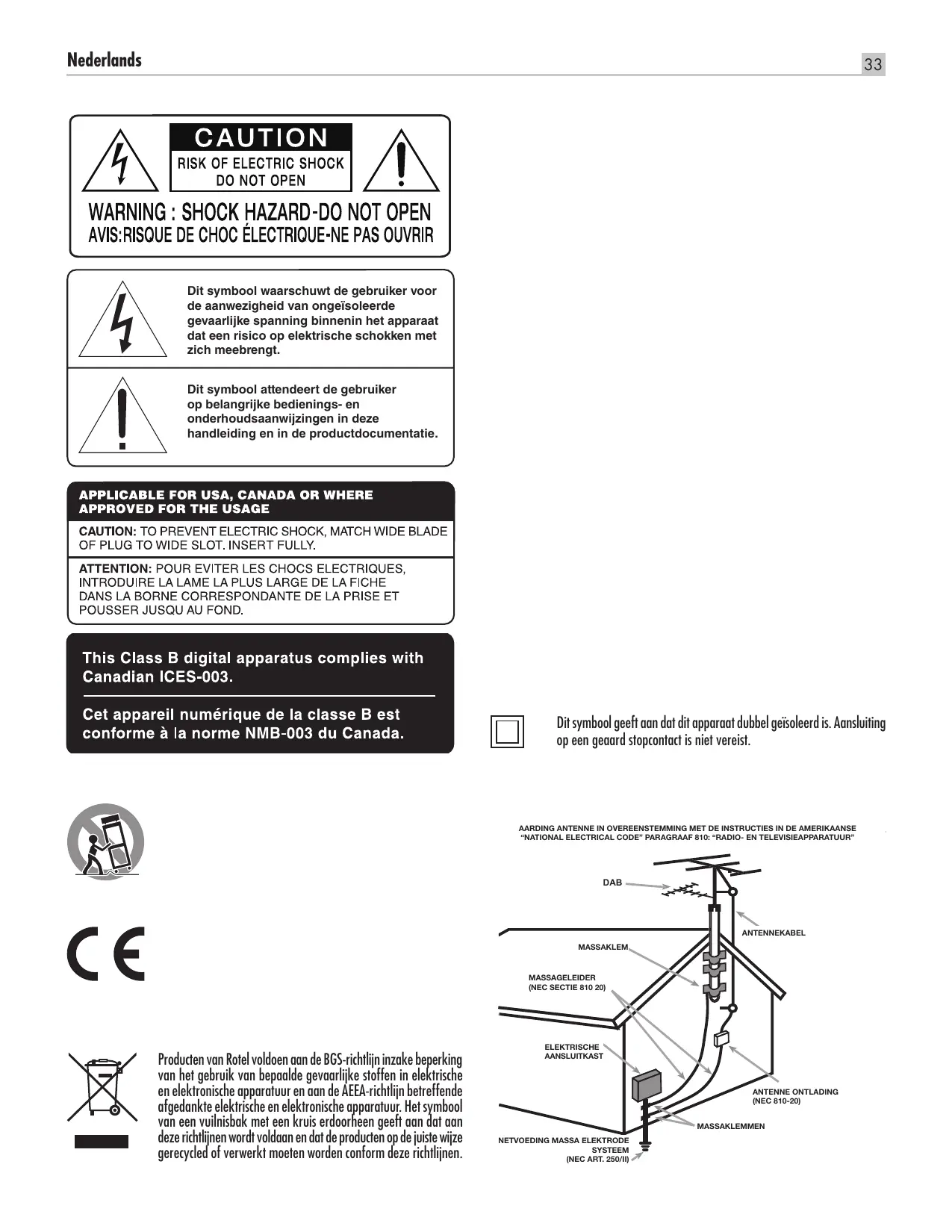

Dit symbol waarschuwt de gebruiker voor de aanwezigheid van ongeisoleerde gevaarlijke spanning binnenin het apparaat dat een risico op elektrische schokken met zich meebrengt.
Dit symbolism attendeert de gebruiker op belangrijke bedienings- en onderhoudsaanwijzingen in deze handleding en in de productdocumentatie.
APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE
CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULLY.
ATTENTION: POUR EVITER LES CHOCSE ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.
Producten van Rotel voldoen aan de BGS-richtlijn inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur en aan de AEEA-richtlijn betreffende afgedankte elektrische en elektronische apparatuur. Het symbol van een vuilnisbak met een kruis erdoorheen geeft aan dat aan deze richtlijnen worden voldaan en dat de producten op de juiste wijze gerecycled of verwerkt要去en worden conform dieze richtlijn.
Dit symbol geeft aan dat dit apparaat dubbel geisoleerd is. Aansluiting op een geaard stopcontact is Niet vereist.
Opmerking
De RS232-aansluiting aan de zichijde mag alleen worden gebruikt door bevoegde Personen.
Dit apparaat is getest en voldoet aan de grenzen voor een digitaal apparaat van klasse B, conform hoofdstuk 15 van de FCC-wetgeving. Deze grenzen zijn bedoeld om redelijke beschemming te bieden gegen schadelijke interferente in een thusinstallatie. Dit apparaat genereert en gebruikt radiogolven en kan deze uitralen. Indien het Niet wordt geinstalleerd en gebruikt in overeenstemming met de instructies, kan het radiocommunicatie storen.
Er ist darüber geen garantie dat er geen interferentie zal optreden in een bepaalde installmentie. Indien dit apparaat de radio- of televisienvangst stoort (dit kan worden vastgesteld door het apparaat uit en weer in te schaken), kan de gebruiker op de volgende manieren proberen de interferentie op te heffen:
- Verplaats de ontvangstantenne (van de tv, radio, enz.) of richt deze een andere kant op.
- Vergroot de afstand zusammen het apparatus en de receiver.
- Sluit het apparaat op een stopcontact op een andere groep dan de receiver aan.
- Raadpleeg uw dealer of een radio-/tv-monteur voor extra hulp.
LET OP
Dit apparaat voldoet aan hoofdstub 15 van de FCC-wetgeving. Voor het gebruik gelden de volgende conditions: (1) Dit apparaat mag geen schadelijke interferentie veroorzaken en (2) dit apparaat要去 interferentie accepteren, ook interferentie die werking kan verstoren.

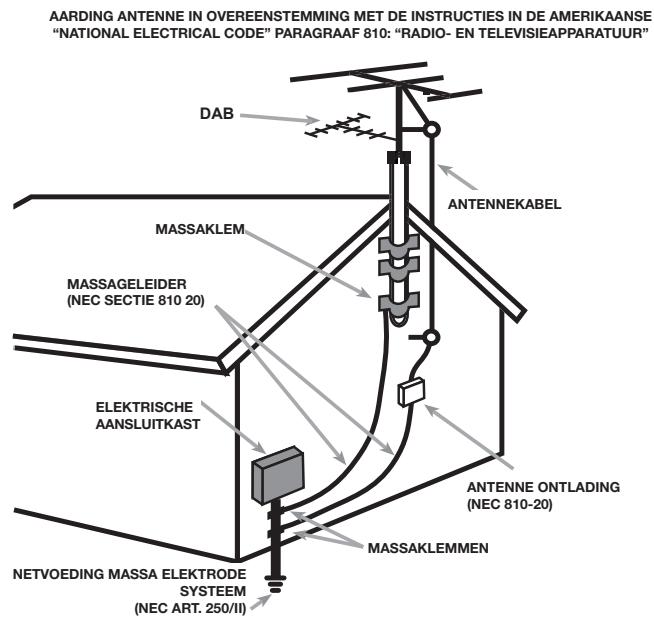

OPMERKING VOOR CATV-SYSTEMEINSTALLAEURS: Wijs de installerateur van het CATV-systeme of de antennie op articel 820-40 van de NEC. In dit articel staan richtlijnen voor een correcte aarding en worden met name aangegeven dat de aardingskabel moet worden aangelsloten op het aardingsssysteme van het gebouw, zo zich möglich bij het punt waar de kabel het gebouw binnenkomt. Zie het installmentaeschema
OPMERKING: T Dit apparaat is getest en voldoet aan de gracen voor een digitaal apparaat van klasse B, conform hoofdstuk 15 van de FCC-wetgeving. Deze gracen zijn bedoeld om redelijke bescherming te bieden tegen interferentie in een thuisinstallatie. Dit apparaat genereert radiogolveren kan dean zeitustralen. Indien het Niet wordt geinstalleerd en gebruikt in overeenstemming met de instructies, kan het de radio- of tv-ontvangst storen. Er is geen garantie dat er geen interferentie za optreden in een bepaalde installment. Indien dit apparaat de radio- of televisionvangst verstoort (dit kan worden vastgesteld door het apparaat uit en weein te schaken), kutu op de volgende manieren proberen de storing op te heffen;
- Verplaats de ontvangstantenne of richt deze een andere kant op.
- Vergroot de afstandCUSHT het apparaat en de televisietuner.
- Sluit het apparaat aan op een stopcontact op een andere groep.
- Raadpleeg uw officièe Rotel-verkoper voor hulp.
Belangrijke veiligheidsaanwijzingen
WAARSCHUWING: Er bevinden zich geen onderdelen in het apparaat waaraan de gebruiker onderhoud kan of moet uitvoeren. Laat onderhoud altiijd door erkende onderhoudsmonteurs uitvoeren.
WAARSCHUWING: Om het risico op brand of elektrische schokken te verminderen, dient u te voorkomen dat het apparaat wordt bloutgesteld aan water en vocht. Stel het apparaat Niet bloot aan waterdruppels of spatwater. Plaats geen voorwerpen met een vloeistof erin, zoals een vaas, op het apparaat. Voorkom dat er voorwerpen in de behuizingterechtkomen. Mocht het apparaat aan vocht worden bloutgesteld of moct er een voorwerp in de behuizingterechtkomen, trek de netstekker dan onmiddelijk uit het stopcontact. Breng het apparaat voor controne en eventuale reparativesaar een erkend onderhoudsmonteur.
Lees alle aanwijzingen alvorens het apparaat aan te sluiten of te gebruiken.
Bewaar deze handleiding, zDat u deze veriligeidsaanwijzingen later nogiens kunt nalezen.
Neem alle waarschuwingen en veiligeidsinformatie in deze handleiding en op het product in acht. Volg alle gebruiksaanwijzingen op.
Reinig de behuizing van het apparaat alleen met een droge doek of met een stofzuiger.
Gebruik dit apparaat Niet in de buurt van water.
Plaats het apparaat Niet op een bed, bank, tapijt of een vergelijkkaar oppervlak waardoor de ventilatieopeningen afgesloten+kunnen worden. Als het apparaat in een kast of boekenrek wordt geplaatst, moet het meubelstuk voldoende ventilatieruimte bieden om het apparaat goed te kunnen latent koelen.
Houd het apparaat uit de buurt van radiatoren, warmeluchtroosters, kachels of andere apparaten die warmte producen.
WAARSCHUWING: Met de aansluiting voor de voedingskabel op het achterpaneel kunt u de stroomtoevoer verbreken. Het apparaat要去 zich in een open ruimte bevinden waar deze aansluiting goed te bereiken is.
Sluit het apparaat aan op een stroomtoevoer die overeenkomt met de op het achechterpaneel aangegeven type- en spanningsaanduiding. (VS: 120 V/60 Hz, EU: 230V/50Hz)
Sluit het apparaat alleen met de bijgeleverde voedingskabel of een exact equivalent waarvan aan op het stopcontact. Verander niets aan de meegeleverde kabel. Een gepolariseerde stekker hebft twee pennen, de每一broder dan de andere. Een geoarde stekker heeft twee pennen plus randaardecontacten. De stekker heeft deze voorzieningen voor uw verilheid. Verwijder ze Niet. Als de stekker van de bijgeleverde kabel net in uw stopcontact past, raadpleeg dan een elektricien. Hij kan het stopcontact voor u verrangen. Gebruik geen verlengsnoer.
Met de stekker van de voedingskabel kut u de stroomtoevoer hier het apparaat verbreken. Door de stekker uit het stopcontact en apparaat te trekken, verbreekt u de aansluiting op het stroomnet volledig. Dit is de enige manier om de stroomvoortiening volledig te verwijderen uit het apparaat.
Leg de voedingskabel zodanig dat deutsche nicht bekneld raakt, verbogen worden, knikt, aan warmte worden blootgesteld of op enige andere wijze beschadigd raakt. Let hierbij met name op het stekkergedeelte en het gedeelte van de kabel dat acheer uit het apparaat komt.
Neem de stekker uit het stopcontact bij onweer of als het apparaat langdurig Niet gebruukt zal worden.
Gebruik alleen door de fabrikant voorgeschreveen accessoires.
Gebruik het apparaat alleen in combinatie met een standard, rek, steun of schappensystem sterk genoeg om het apparaat te ondersteunen. Let goed op als u het apparaat in een standardd of rek verplaatst: zorg ervoor dat de standardd of het rek Niet omvalt, waardoor u of iemand anders letsel zou hun oplopen of schade aan het apparaat.
Staak het gebruik van het apparaat onmiddelijk en LAST het door erkende onderhoudsmonteurs controeren en/of repareren als:
- De voedingskabel of de stekker beschadigd is
- Er voorwerpen in het apparaat zijn gevallen of er vloeistof in is gemorst
- Het apparaat aan regen is bloatgesteld
- Het apparaat Niet maar behoren lijkt te werken
- Het apparatus isGeVallen of beschadigd
Stel de batterijen in de afstandsbediening Niet bloot aan hoge temperaturen, zoals direct zonlicht, vuur of andere warmtebronnen.
Inhoud
Abfestivaling 1: Bedieningselementen en aansluitingen 4
Afbeelding 2: Afstandsbediening RR-T98
Afbeelding 3: Aansluiten Afbeelding 5
Héel belangrijk 6
Belangrijkeveiligheidsaanwijzingen. 34
Over Rotel. 35
Aande slag 36
Enkele voorzorgsmaatregelen 36
Belangrijke functies 36
Plaatsing 36
Aansluiting op het lichtnet en bediening. 36
AC-voedingsingang 36
AAN/UIT-knop 1@ en AAN/UIT-indicator 2 36
Overzicht aansluitingen 36
DAB-/FM-ontvangst 36
RS232-aansluiting 36
UITGANG 36
FM-radio 37
Naar FM-radio luisteren 37
Een radiozender opslaan als voorkeuze 37
Naar een voorkeuzender luisteren 37
Menu FM-installingen 37
Ontvangst RDS-informatie 37
RDS-toets ① 37
MONO-toets ⑥ 37
DAB-RADIO 38
Naar een DAB-radiozender luisteren 38
Een DAB-zender opslaan als voorkeuze 38
Naar een DAB-voorkeuzedender luisteren 38
Menu DAB-installingen 38
Afstandsbedieningstoeten voor geavanceerde functies 38
Problemen oplossen 39
De AAN/UIT-indicator brandt nicht 39
Geen geluid 39
KanietafstemmenopDAB/DAB+voorkeuzezender 39
Specificities 39
Over Rotel
Ons verhaal is meer dan 50aar geleden begonnen. Door de jaren hebben we met once producten honderden prijzen gewonnen en hebben honderdduizenden mensen van once producten kuren genieten. Menschen die net als u hoogwaardige apparatuur voor home-entertainment op waarde weten te schatten.
Rotel is opgericht door een familie met een passie voor muziek die hifiapparatuur van de allerhoogste kwaliteit is gaan make. Na al die jaren is die passie er nog steeds. Nog.altijd is ons doel meerwaarde bieden aan muziekliefhebbers en hifikenners, ongeacht hun budget. Dit doel worden geedeeld door alle medewerkers van Rotel.
De ontwikkelaars van Rotel werken als een team samen. Ze luisteren zorgvuldig maar elk/New product en blijven het bijschaven tot het aan hun hoge eisen voldoet. Ze kunnen componenten van overal ter wereld kiezen om het optimale product te make, zoals condensatoren uit het Verenigd Koninkrijk en Duitsland, halfgeleiders uit Japan of de VS, terwijl de ringkerntransformatoren alti\d in Rotels eigena fabrieken worden vervaardigd.
Het milieu gaat ons allemaal aan het hart. Omdat er steedsmeer elektronica wordt geprodueerd, wordt het voor fabrikanten steeds belangrijker er alles aan te doen producten zo te ontwerpen dat deze het milieu zo min möglichk belasten.
Bij Rotel zich we er trots op dat we hieraan ons stentje kuren bijdragen. Om het loodgehalte in once producten te verlagen,+zijn we overgestapt op speciala loodvrij soldeermiddel dat voldoet aan de BGS-richtlijn en op loodvrije componenten. Onze ontwikkelaars verbeteren voortdurend de efficiency van once voedingen,zonder concessions te doen aan kwaliteit. Als ze op stand-by staan, gebruiken producten van Rotel zeer weinig stroom en voldoen zo aan internationale eisen voor stand-by stroomverbruik.
Ook de Rotel-fabriek draagt een steentje bij aan een beter milieu door de assemblagemethoden steeds verder te verbeteren, om zo tot een schoner en groener productieproces te komen.
Namens Rotel wollen wij u bedanken dat u dit product—hebt aangeschaft.
Wij weten zeker dat u er vele jaren plezier van zult—hebben.
Aan de slag
U hebt een tuner van Rotel aangeschäft. Dank u wel waarvoor. In combinatie met een hoogwaardig muziek- of home-theatre-systeem biedt deze tuner van Rotel jarenlang muziekplezier.
Enkele voorzorgsmaatregelen
WAARSCHUWING: Om schade aan uw systeme te voorkomen, dient u ALLE componenten in het systeme uit te schakelen alvorens componenten aan te sluiten of los te koppelen. Schakel de systemcomponenten pas weein als u zeker weet dat alles goed en stevig is aangesloten.
Lees deze handleiding zorgvuldig. U vindt hierin nicht alleen basisinstructies voor het installereren en het gebruiken van dit apparaat, maar ook waardevolle informatie over verschillende systemdconfigurations voor de T11 en algemene informatie om uw system optimaal te latent presteren. Mocht u nog vragen hebben, neem dan contact op met uw officiele Rotel-verkoper. Natuurlijk kutu met uw vragen en opmerkingen ook rechtstreeks bij Rotelterecht.
Bewaar de doos en alle bijgesloten verpakkingsmaterialen voor eventuele toekomstig gebruik. Als u de T11 Niet in de originele verpakking verzendt of verhuist, kan dit tot ernstige schade leiden en kan de garantie kome te verrallen.
Vul de registratiekaart in, als die in de verpakking zit, en stuur hem op. Bewaar ook de originele aankoopbon. Hiermee kurz u de aankoopdatum aantonen als u aanspraak zou要去en doe on op de garantie.
Belangrijke functies
FM- en DAB/DAB+-radiozenders.
30 voorkeuzeposities om uw favoriete DAB/DAB+- en FM-zenders op te slaan.
- Geschikt voor RDS (Radio Data System).
DAB/DAB+ (Digital Audio Broadcast), digitale radio die.
overal in Europa en andere delen van de wereld beluisterd kan worden.
Plaatsing
Plaats het apparaat op een vaste, vlakke ondergrond waar het Niet worden blootgesteld aan zonlicht, overmatige warmte, vocht of trillingen.
Aansluiting op hetlichtnet en bediening
AC-voedingsingang
Uw tunes is in de fabriek geconfigureerd voor de spanning op hetlichtnet van het land waar u hem gekocht hebt (VS: 120 volt/60 Hz, Europa: 230 volt/50 Hz). De AC-lijnconfiguratie is aangegeven op eenplaatje op het achterpaneel.
OPMERKING: Als u uw apparaat maar een ander land verhuist, dient u het mogelijk opnieuw te configureren voor gebruik met een andere netspanning. Probeer deze conversie Niet zichuit te voeren. Door de behuizing van het apparaat te openen, worden u blootgesteld aan gevaarlijke spanning. Raadpleeg een erkend onderhoudsmonteur of de onderhoudsafeling van Rotel voor informatie.
OPMERKING: Sommige producten konnen in meer dan eén land verkocht worden en worden waarom meteer dan eén voedingskabel geleverd. Gebruik uitsluitend de voor uw land of regio geschikte kabel.
Sluit de T11rechtstreeks aan op een stopcontact of op de geschakeldeuitgang van een andere component van uw audiosystem. Gebruik geenverlengsnoer.
Controleer of de AAN/UIT-KNOP 1 aan de voorkant van de T11uitgeschakeld is (in de stand 'uit' staat). Sluitervoalgens de bijgeleverde voedingskabel aan op de voedingsingang 1 aan dechterkant van het apparaat en stek de steker in het stopcontact.
Als u langere tijd van huis zult+zijn, bijvoorbeeld als u een maand opvakantie gaat, is het verstandig om de stekker van de T11 (en die van andere audio- en videoapparatuur) Niet in het stopcontact te latent zitten terwijl u weg bent.
AAN/UIT-knop 1@ en AAN/UIT-indicator 2
U vindt de AAN/UIT-knop links op het voorpaneel. Druk op deze knop om het apparaat in te schakelen.
Het indicatielampie boven de knop gaat branden om aan te geven dat het apparaat is ingeschakeld. Druk nogmaals op de knop om het apparaat weeuit te schakelen.
Overzicht aansluitingen
Controller voordat u verder leest in de handleiding of alle kabels goed+zijn aangesloten. Raadpleeg hiervoor afbeelding 3.
DAB-/FM-ontvangst
Sluit de bijgeleverde antenne voor binnenschuis aan op de DAB- en FM-aansluiting op het achterpaneel. Richt de antennene verschillende kanten op om te testen hoe u de Beste ontvangst hebt.
RS232-aansluiting
Voor integratie in computerbesturingssystemen kan de T11 via RS232 worden bestuurd. Op de RS232-ingang past een standard rechte DB-9 mannetje/vrouwtje kabel.
Neem voor aanvullende informatie over de aansluitingen, software en besturingscodes voor het via een computer besturen van de T11 contact op met uw officièle Rotel-verkoper.
UITGANG 12
Het apparaat produeert een analogoog stereosignaal. Gebruik de bijgeleverde audiokabel om het apparaat aan te sluiten op de ingang van uw voorsterker of processor. Zorg ervoor dat de aansluitingen met elkaar overeenkomen. De uitgang van het rechterkanaal moet worden aangesloten op het rechterkanaal van de voorsterker of de processor en vice versa.
FM-radio
Controleer voordat uশn de FM-radio goats luisteren of de antennie goed is aangesloten.
Naar FM-radio luisteren
- Kies bij de brontoetsen de toets FM 5. Het scherm toont de volgende informatie:
MO 95.25 MHz Y[RDSTEXT]
- Draai aan de regelknop 7 op het voorpaneel of druk op de toetsen voor OMHOOG/OMLAAG 8 op de afstandsbediening om de frequenta te veranderen en een radiozender te zoeken. De frequenta verandert stapsgewijs door de regelknop op het voorpaneel of de toetsen voor OMHOOG/OMLAAG op de afstandsbediening telkens een stap.
-
U kurz met behulp van een van de onderstaande stappen automatisch waar een FM-zender zoeken:
-
Druk de toetsen voor OMHOOG/OMLAAG (B) op de afstandsbediening in en houd ze ingedrukt.
- Druk op de knoppen voor snel vooruit/achteruit op de afstandsbediening.
Een radiozender opslaan als voorkeuze
Druk, als u een radiozender hoor die u in het geheugen wilt opslaan, op de Memory-toets en kies verwolgens het voorkeuzenummer met de cijfertoetsen. Op het scherm worden verwolgens aangegeven dat de voorkeuzezender is opgeslagen. Er konnen tot 30 FM-radiozenders worden opgeslagen.
Naar een voorkeuzezender luisteren
Tijdens het luisteren maar een radiozender,(Int u op een van de volgende manieren overschakenaar een voorkeuzezender:
- Kies het voorkeuzenummer van de gewenste zender met de cijfertoetsen 3D
- Druk op de toetsen PRESET +/- F op de afstandsbediening om een voorkeuzezender op te roepen. Druk op de toetsen voor OMHOOG/OMLAAG B of op de toetsen PRESET +/- F op de afstandsbediening of draai aan de regelknop 7 op het Voorpaneel om de gewenste zender te kiezen en bevestig uw keuze met op de toets ENT B op de afstandsbediening. Druk nogmaals op de FM-toets 5 K om het voorkeuzemenu te verlaten en terug te gaan maar de afspeelstatus.
Druk op de FM-toets [5] om door het menu FM-instellen te lopen. Dirit menu bevat 3 submenu's.
- Scan Settings (Zoekinstelleningen): Kiesussen STRONG STATIONS ONLY (Alleen zenders met goede ontvangst) of ALL STATIONS (Alle zenders).
FM SETUP
- FM Preset: Toont alle 30 FM-voorkeuzegers. De geselecteerde FM-zender kan worden gekozen door op de toets ENT B op de afstandsbediening te drukken.
Draai aan de regelknop 7 op het Voorpaneel of druk op de toetsen voor OMHOOG/OMLAAG 8 op de afstandsbediening om wijzigingen aan te brengen in het menu FM-installingen. Druk op de toets ENT 8 op de afstandsbediening om de wijziging te bevestigen.
Met dit apparaat van Rotel(Int. u RDS (Radio Data Systems)-signalen ontvangen.Dankzij het RDS-syteem kan gecodeerde informatie samen met het radiosignal verstuurd worden.Dit signaal, dat wordt gedecodeerd door een RDS-receiver, kan allerlei informatie leveren, bijvoorbeeld:
- De naam van de radiozender (bijv. BBC1).
- De inhoud van het programma op de zender (bijv. ROCK of NIEUWS).
- Verkeersinformatie.
- Rollende tekst voor mededelingen of informatie.
- De actuèle tijd en datum.
RDS-signalen worden al jaren toegepast in veel Europese markten. Er zijn veel RDS-zenders en de meeste gebruikers zullen befindelijk met de mogelijkheden en het gebruik ervan.
OPMERKING: De RDS-informatie is slechts beschikbaar indien de uit gezonden signalen correct gecodeerd zich. Deze informatie isaarom alleen beschikbaar in markten waar RDS al is geimplementeerd en radiozenders deze gevevenssignalen uitzenden.
RDS-toets ①
Met de RDS-toets op de afstandsbediening loopt u door de verschillende schermen. Druk op de RDS-toets op de afstandsbediening om de volgende informatie te bekijken.
- Radiotekst.
- Naam van zender.
- PTY of het soort inhoud.
- De actuèle datum en tijd.
MONO-toets ⑥
Met de MONO-toets op de afstandsbediening schakelt u de FM-ontvangst van stereo maar mono. Er isECHTER alleen een stereosignal te horen als de zender dit uitzendt en de signalsterkte voldoende is.
OPMERKING: Bij een zwak FM-signaal kan het verstandig zijn om over te schakelen maar mono-ontvangst. Voor een heldere mono-ontvangst is er een minder sterk signaal nodig dan voor stereo-ontvangst.
DAB-RADIO
Controller of u in uw regio een Digital Audio Broadcast (DAB)-signal aunt ontvangen.
Druk op de DAB-toets op het voorpaneel 6 of op de afstandsbediening (K).
Verschillende DAB-kanalen worden gebundeld in 'multiplexen'. De zenders in een multiplex worden samen uit gezonden op een freiagentie en iedere dienst bevat een primaire dienst en eventuele secundaire diensten. DAB-technologie kaakt het möglichk samen met de geluidssignalen extra informatatie te verzenden, bijvoorbeeld andere audiokanalen, tekst en in de toekomst zelfs afbeeldenen en computergegevens.
Naar een DAB-radiozender luisteren
- Druk op de DAB-toets op het Voorpaneel [6], het apparaat gaat dan de beschikbare zenders zoeken. Hierna worden het volgende menu weergegeven.
Station List
BBC 1
BBC2
- Druk op de toets ENT op de afstandsbediening om het gewenste station te selecteren en verrolgens af te spelen.
Een DAB-zender opslaan als voorkeuze
Druk, als u een DAB-zender hoort die u in het geheugen wilt opslaan, op de Memory-toets en kies verrolgens het voorkeuzenummer met de cijfertoieten Er kan den tot 30 DAB-radiozenders worden opgeslagen.
Naar een DAB-voorkeuzeder luisteren
Tijdens het luisteren maar een DAB-zender, kutu op een van de volgende manieren overschakelen maar een Voorkeuzender.
- Kies het voorkeuzenummer van de gewenste zender met de cijfertoetsen 3 ①
- Druk op de PRESET +/-toetsen F op de afstandsbediening om een voorkeuzezender op te roepen. Druk op de toetsen voor OMHOOG/ OMLAAG B of op de PRESET +/-toetsen F op de afstandsbediening of draai aan de regelknop 7 op het voorpaneel om de gewenste zender te kiezen en bevestig uw keuze met de toets ENT B op de afstandsbediening.
Druk op de toets DAB op het voorpaneel of K op de afstandsbedieten om door het menu.
DAB-installingen te lopen. Draai aan de regelknop op het Voorpaneel of gebruik de toetsen voor OMHOOG/OMLAAG op de afstandsbediening om door ieder submenu te lopen.
-
Station List: Toont een zenderlijst.
-
Local Scan: Zoekt binnen een beperkt bereik maar beschikbare zenders als er op de toets ENT B op de afstandsbediening gedrukt worden (Niet in alle markten beschikkaar).
- Full Scan: Zoekt maar alle beschikbare zenders als er op de toets ENT
⑧ op de afstandsbediening gedrukt worden.
- Manual Tune: Druk op de toets ENT B op de afstandsbediening om handmatig zenders te selecteren met de toetsen voor OMHOOG/OMLAAG.
- DRC, Dynamic Range Control: Kies 'High', 'Low' of 'Off'. Druk op de toets ENT op de afstandsbediening en selecteer de gewenste stand met de toetsen voor OMHOOG/OMLAAG.
- Station Order: Mogelijkke opties zijn 'Alphanumeric', 'Ensemble' en 'Valid'.
- Prune Station (Zenders verwijderen): Kies 'Yes' of 'No'. Met de Prune: Instelling kurz u zenders verwijderen die nicht actief zijn of zich ontvangen können worden.
OPMERKING: Prune verwijdert nicht-beschikbare zenders uit zowel de zenderlijk als de DAB-voorkeuzelijst.
- DAB Preset: Toont alle 30 DAB/DAB+-voorkeuzegers. De geselecteerde zender kan worden gekozen door op de toets ENT B op de afstandsbediening te drukken.
Afstandsbedieningstoetsen voor geavanceerde functies
Druk op de MENU-toets H op de afstandsbediening om het instelmenu te openen. Het volgende scherm verschijnt:
SETUP
Dimmer
Version
- Dimmer: Kan de helderheid van het scherm op het Voorpaneel in zeven stappen worden ingesteld. Druk op de toetsen voor LINKS en RECHTS op de afstandsbediening om de helderheid van het scherm aan te passen.
OPMERKING: Ook als de T11 wordenuitgeschakeld, worden这点instelling vast in het geheugen opgeslagen.
U sunt de helderheid van het display tijdelijk wijzigen met de toets DIM op de afstandsbediening.
- Version: Geeft aan welke softwareversie momenteel in het apparaat is geladen.
- Factory Default: Worden de originele fabrieksinstellungen van het apparaat hersteld. Alle voorkeursinstellungen worden dan gewist.
- Exit: Verlaat u het instelmenu.
Problemen oplossen
De meest voorkomende problemen bij audiosystemen zijn het gevolg van aansluitfouten of foute instellen. Mocht u tegen problemen aanlopen, bepaal dan waar het probleem zich voordoet, controllerer de instellenen van de bedieningselementen, stel de precieze oorzaak van de fout vast en voer de nodige aanpassingen UIT. Als het apparaat geen geluid te horen geeft, raadpleeg dan de onderstaande suggesties:
De AAN/UIT-indicator要去 gaan branden als de stekker van het apparaat in het stopcontact is gestoken en de AAN/UIT-toets worden ingedrukt. Mocht de indicator Niet gaan branden, controller dan met een ander elektrisch apparaat, zoals een lamp, of het stopcontact goed werk. Het kan bijvoorbeeld zich dat het stopcontact met een schakelaar geregeld worden en dat deze schakelaaruitgeschakeld is.
Geeng geluid
Controleer of de kabels:tussen de uitgang en de voorversterker goed+zijn aangesloten.Raadpleeg hiervoor afbeelding 3.
Kan Niet afstemmen op DAB/DAB+--voorkeuzender
Sommige zenders zijn nicht langer beschikbaar en worden dan in de zenderlijst weergegeven met een '?' vór de naam van de zender. Deze zenders zenden Niet meer uit of worden Niet meer ontvangen door de T11 Als deze zendersijken ingesteld als voorkeuzezender, werkdt deze Nieteer. Als deze voorkeuzezender geselecteerd worden, verschijnt het DAB-menu op de T11. Gebruik de functie PRUNE in het DAB-menu om zenders die Nieteer uitzenden te verwijderen. Hierdoor worden Niet-beschikbare zendersuit zowel de zenderlijst als de DAB-voorkeuzelijst verwijderd.
Specificities
FM-tuner
Bruikbare gevoeligheid 22,2 dBf
50dB Gevoeligkeit van de demping 27,2 dBf (mono)
Signaal-ruisverhouding (bij 65 dBf)
MONO
STEREO
63 dBf
60 dBf
Harmonische verrorming (bij 65 dBf)
MONO
STEREO
0,2%
0.3%
Frequentierspons 10Hz - 15kHz,± 3dB
Stereospeiding 40 dB
(100 Hz/1 kHz)
Uitgangsnavou
1,0V
Antenne-ingang
75 ohm F-aansluiting
DAB-tuner
Antenne-ingang 75 ohm F-aansluiting
Algemeen
Stroomverbruik 10 watt
Stroomverbruik stand-by < 0.5W
BTU (bij 5 watt) 17 BTU/h
Benodigd vermogen (AC)
VS:
120V,60Hz
Europa:
230 V, 50 Hz
Afmetingen (B× H× D) 430× 73× 330mm
(17× 2^7 / 8× 13 in)
Hoogte voorpaneel 60 mm
Alle specificaties zich correct bij het ter perse goan.
Rotel behoudt zich hetrecht voor zonder Voorafgaande kennisgeving
verbeteringen door te voeren.
Rotel en het Rotel Hifi-Logo+zijn gedeponeerde handelsmerken van The Rotel Co., Ltd. Tokio, Japan.
CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN
WARNING : SHOCK HAZARD-DO NOT OPEN AVIS:RISQUE DE CHOC ÉLECTRIQUE-NE PAS OUVRIR
