GEBRUIKSAANWIJZING RT-06 ROTEL

^+ Zorg dat Niet alleen de RT-06, maar de gehele installmente uitstaat, als nog Niet alle verbindingen gemaakt zijn.
^+ Zorg dat Niet alleen de RT-06, maar de gehele installmentie ook uitstaat, als u verbindingen gaat wijzigen.

Wij raden u ook aan om

^+ de volumeregelaar van de voorsterker geheel dicht te droaien (volkommenaar links) wonneur u uw eindversterker aan- of uitzet.

Note important

Dit symbolism maakt de gebruiker erop attent dat er binnen in het apparaat gaarlijkke spanningen zijn en dat daardoor de kans bestaat op elektrische schokken.

Dit symbolism attendeert de gebruiker op belangrijke bedienings- en onderhouds-aanwijzingen (service) in deze handleiding en in overige documenten die bij het apparaat zich gevoegd.

Rotel Producten worden zo ontworpen dat zij voldoen aan de internationale regels betreffende die beperking van milieuonvriendijke grondstoffen die gebruikt kunnen worden in elektrische en elektronische apparatuur. Het symbol met de vuilcontainer met het kruis erdoor betekent voor u dat u, wonneer u dit apparaat wilt afvoeren, dit要去 doen volgens de regels die waaroor hier gelden.

Dit symbolism wil zeggen dat het betreffende apparaat dubbel geaard is. Een separate aarding is dus overbodig.

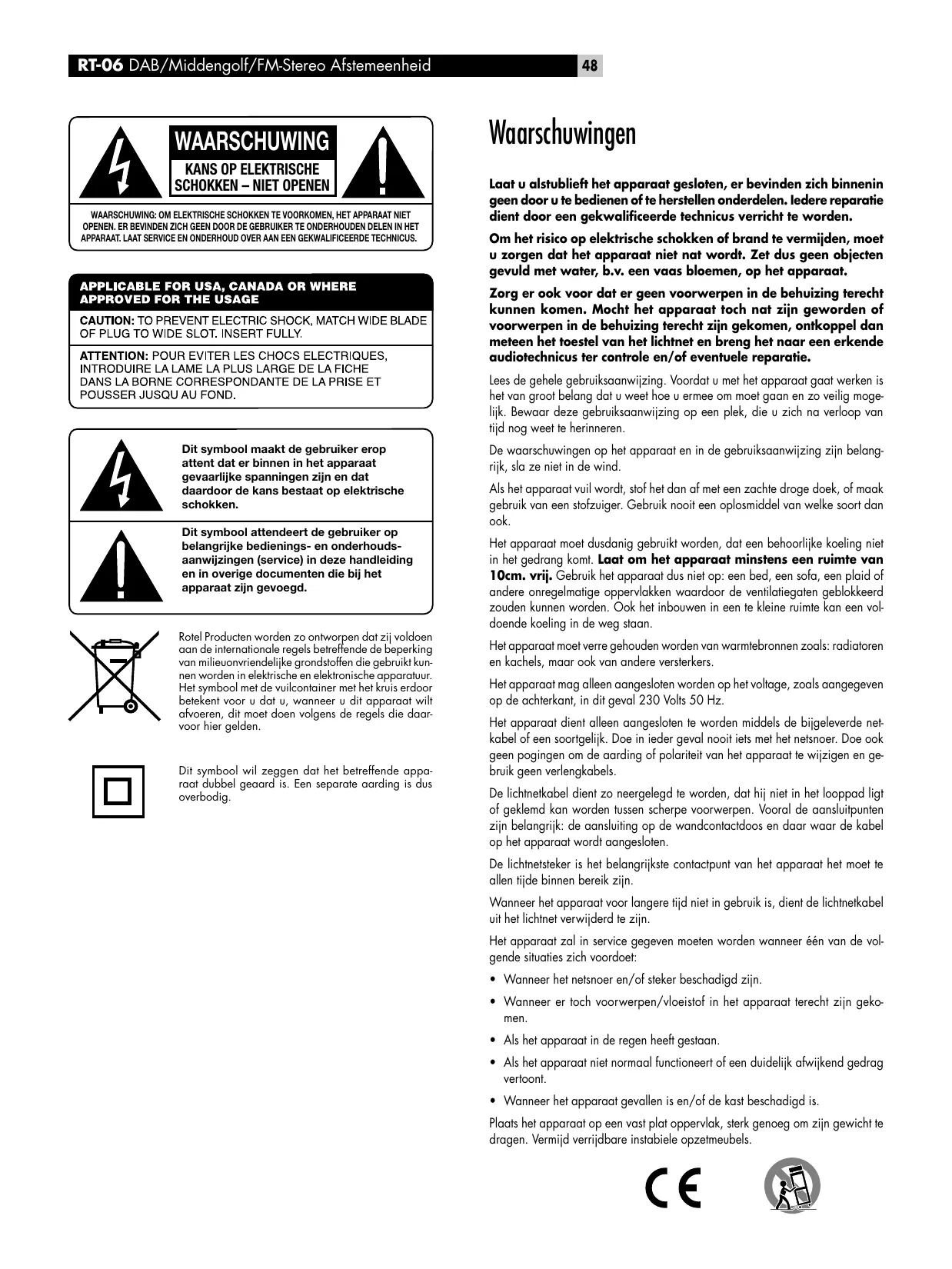

Waarschuwingen

Laat u alstublieft het apparaat gesloten, er bevinden zich binnenin geen door u te bedieren of te herstellen onderdelen. Ledere reparatie dient door een gekwalificierde technicus verricht te worden.

Om het risico op elektrische schokken of brand te vermiiden,要去 zorgen dat het apparaat Niet nat worden. Zet dus geen objeven gevuld met water, b.v. een vaas bloemen, op het apparaat.

Zorg er ook voor dat er geen voorwerpen in de behuizingterecht konnen komen. Mocht het apparaat toch nat zijn geworden of voorwerpen in de behuizingterecht zichen gekomen, ontkoppel dan meteen het toestel van het lichtnet en breng het maar een erkende audiotechnicus ter controle en/of eventuele reparatie.

Lees de gehele gebruiksaanwijzing. Voordat u met het apparaat gaat werken is het van groot belang dat u weet hoe u ermee om要去 gaan en zo veilig mogelijk. Bewaar deze gebruiksaanwijzing op een plek, die u zich na verloop van tijd nog weet te herinneren.

De waarschuwingen op het apparaat en in de gebruiksaanwijzing zijn belangrijk, sla ze Niet in de wind.

Als het apparaat vuil wordt, stof het dan af met een zachte droge doeck, of maak gebruik van een stofzuiger. Gebruik nooit een oplosmiddel van welke soort dan ook.

Het apparaat要去 dusdanig gebrukt worden, dat een behoorlijke koeling Niet in het gedrang komt. Laat om het apparaat minstens een ruimte van 10cm. vrij. Gebruik het apparaat dus Niet op: een bed, een sofa, een plaid of andere onregelmatie opppervlakken waardoor de ventilatiegaten geblokkeerd zouden hunnen worden. Ook het inbouwen in een tekleine ruimte kan een voldende koeling in de weg staan.

Het apparaat moet verre gezogen worden van warmtebronnen zoals: radiatoren en kachels, maar ook van andere versterkers.

Het apparaat mag alleen aangesloten worden op het voltage, zoals aangegeven op de achechterkant, in dit geval 230 Volts 50Hz

Het apparaat dient alleen aangesloten te worden middels de bijgeleverde net-kabel of een soortgelijk. Doe in ieder geval nooit ieits met het netsnoer. Doe ook geen pogingen om de aarding of polariteit van het apparaat te wijzigien en gebruik geen verlangkabels.

De lichtnetkabel dient zo neergelegd te worden, dat hij niet in het looppad ligt of geklemd kan worden tussen scherpe voorwerpen. Vooral de aansluitpunten zich belonged: de aansluiting op de wandcontactdoos en waar waar de kabel op het apparaat worden aangesloten.

De lichtnetsteker is het belangrijkste contactpunt van het apparaat het moet te allen tijde binnen bereik zijn.

Wanneer het apparaat voor langerearend Niet in gebruik is, dient de lichtnetkabeluit het lichtnet verwijderd te zich.

Het apparaat za in service geveen要去en worden wonneer een van de vol-gende situatuies zich voordoet:

• Wanner het netsnoer en/of steker beschadigd zich.
• Wonneer er toch voorwerpen/vloeistof in het apparaatterecht zich gekommen.
• Als het apparaat in de regen hebelt gestaan.
• Als het apparaat Niet normal functioneert of een duidelijk afwijkend gedrag vertoont.
• Wonneer het apparaat gevallen is en/of de kast beschadigd is.

Plaats het apparaat op een vast plat oppervlak, sterk genoeg om zich gewicht te dragen. Vermijd verrijdbare instabiele opzetmeubels.

Inhoud

1: De bedieningsorganen op de voorkant 3
2: De RR-T95 afstandsbediening 4
3: De aansluitingen op deijkenkant 5
4: De verbindingen 5

Waarschuwingen 48

Wij van Rotel 50

Aan de slag met de RT-06. 50

Eenaarvzorgsmaatregelen. 50

De belangrikkste eigenschappen 50

Het uitpakken 50

Een plek voor de RT-06 50

De aansluitingen op de awhilekant. 51

De aansluiting voor een FM-antenne 17 51
De aansluiting voor een middengolfantenne "AM LOOP" 18 51
De aansluiting voor een DAB-antenne 19 51
De cinch uitgangen 20 51
De DAB digitale uitgangen 21 51
Aansluiting voor een PC "COMPUTER I/O" 22 ...51
De aansluitingen voor een extern afstandsbedieningsoog "EXT REM IN" 23 51
De schakelaansluitingen "12V TRIGGER" 24 ....51
De lichtnetaansluiting 25 52

De belangrijkste bedieningsorganen.... 52

De belangrijkste afstemtoetsen. 52

De aan/uitschakelaar STANDBY 1 en+zijn indicator 2 52
De foets "ON" 52
De toets "OFF" A 52
Het infraroodoog 3 52
Hetinfoschem 6 52
De geheugentoets "MEMORY" 130 52
De bevestigingstoets "ENTER" 14 52
De foets "SETUP" 15 52
De toets voor de instelling van de verlichting "DIMMER" 15 F 52
De afstemorganen E P 53
De bandkeuzetoets "BAND" 8 B C D 53
TIJDENS OP FREQUENTIE-AFSTEMMEN, 53
TIJDENS OP FREQUENTIE-AFSTEMMEN, 53
TIJDENS OP VOORKEURZENDER AFSTEMMEN,....53
TIJDENS RDS PTY AFSTEMMEN, 53
HET NUMERIEKE TOETSENBORD: De voorkeurzendoctoen 7 G
Met de toets "FREQUENCY DIRECT" 10 N direct de frequente intosen. 53
De automatische afstemtoets ("AUTO TUNING") 12 R 54
De afstem/voorkeuzetoets ("TUNE/PRESET") 11 54
De toets voor het aftasten van de Voorkeurzenders ("P-SCAN") H 54
De monotoets ("FM MONO") 4 0 .54

RDS Ontvangst 54

Digitale Radio Ontvangst (DAB) 55

Het installingenmenu (SET UP) 56

Technische Gegevens 58

Deinfoschemtoets("DISPLAY") 5M 54
De toets "PTY" 51 55
De toets "TP" 5K 55
De toets "TA" 5 L 55
De toets "AF" 5 1 55
Wat basisinformatione over DAB. 55
De toets "BAND" ③ C bij DAB-ontvangst.....55
De afstemtoetsen "UP" en "DOWN" 55
De bevestigingstoets "ENTER" 14 56
De toets van het infoschem "DISPLAY" 6M .56
De geheugentoets "MEMORY" 130 .56
De numerieke toetsborden 56
De toets "TUNE/PRESET" 11 56
De installmenttoets "SETUP" 15 56
Het menu SETUP 56
Het zoeken aan een DAB-station. 57
De toets "AUTO TUNE" 12 R 57
Hoe DAB-stations in het geheugen vast te leggen? 57
Hoe af te stemmen op een DAB Voorkeuzestation? 57

Wij van Rotel

Het is alweer meer dan 45aar geleden dat een familie met een gespassioneerde betrokkenheid bij muziek besloot om geluidsapparatuur van onberispelijke kwaliteit te gaan vervaardigen onder de naam Rotel. In de loop der jaren is die passie gebleven en het familiedoel om audiofielen en muziekliefhebbers voor aantrekkelijke prijzen topkwaliteit te bieden, worden door iedere Rotelmedewerkern nog steeds gesteund.

De technici werkten als een hijt team al twee-kend en luisterend totdat ieder nieuw product dat muzikale niveau heeft bereikt dat hun bij de aanvang van het project voor ogen stond. Zij worden volkomen vrijgelaten in hun keuze van componenten, waar ze ook van de wereld vandaan要去en komen. In Rotel apparatuur kurz u condensatoren vinden ut Duitsland en England of half geleidersuit Amerika en Japan, terwijl deringkerntransformatoren in eigenguis worden vervaardigd.

Onze goede reputatie werk gevestigd door honderden waarderende testrapporten en vele onsderscheidingen, die wij hebben mo- gen ontvangen van mensen die uit professsie dag in dag uit maar muziek luisteren. Hun kritiek houdt ons bij de les: het vervaardigen van muzikale, betrouwbare en betaalbare apparatuur.

Door de aanschaft van dit product danken wij u voor het in ons gestelde ver Trouwen en wensen wij u er veel en langdurig plezier mee.

Aan de slag met de RT-06

Wij danken u voor de aanschaf van onsze RT-06 DAB/middengolf/FM-stereo afstemeenheid. Rotel's geroemde "Balanced Design Concept" omvat zowel geavanceerde ontwerptechnieken gecombineerd met continue evaluatie van de te gebruiken onderdelen, als op de praktijk gerichte uitgebreide luistersessions, om een optimale geluidskwaliteit zowel als betrouwhaarheid op de langere termijn te konnen waarborgen.

Wij zijn er van overtuigd dat deze RT-06 u veel luisterplezier zal bieden.

Een paar voorzorgsmaatregelen

Leest u vooral goed de gebruiksaanwijzing. Er staat behalte over het installereren en de bediening, belangrijke informatatie in over de verschillende manieren waarop u de RT-06 in uw installmentiekunt inpassen, alsmede algemene richtlijnen om het maximaleuit uw audio-installatie te halen.Mocht u,ondanks once pogingen om het u zo duidelijk mo-geligijk te make,n toch nog vragen hebben, aarzel dan Niet om met uw Rotel dealer contact op te nemen; hij heeft vast en zeker de antwoorden.

Bewaar als het even kan de verpakking. Altijd handig bij een eventuele verhuizing of wanner het apparaat opgestuurd要去 worden voor reparatie, want er is geen betere bescherming tijdens transport dan zich eigen doos.

De garantie termijn op een Rotel product is vijf় op elektronische schakelingen,twee় op mechanische delen, laserunits en afstandsbedieningen. De garantie termijn is alleen van toepassing bij de eerste eigenaar. Om aanspraak te make n op garantie is het voldoende uw aankoopnota te overleggen.

De belangrijkste eigenschappen

• Middengolf, FM en DAB ontvangstogelijkheden.

• Eenvoudig te begrijpen_infoschemr.
  30 voorkeurzenders voor middengolf en FM zenders en 99 voorkeurzenders voor DAB ontvangst.

• Afstemmen met de hand en via Voorkeurzenden, het afasten van de voorkeurzenders en afstemmen direct op de freiuentie.

• RDS (Radio Data System) ontvangstmogelijkheden.
• DAB; een digitale radio-ontvangstwijze ondersteund in Europa, Canada en vele andere regio's.
• Mono/stereo schakelaar.
• 12V triggerschakeling om aan/uitgeschakeld te kennen worden via een Rotel voorversterker of processor.
• Draadloze afstandsbediening voor alle functies.

Hetuitpakken

Haal het apparaat voorzichtiguit de verpakking. Vergeet de afstandsbediening en andere accessoires Niet.Bewaar als het even kan de verpakking, altijd handig bij een eventuele verhuizing of wonneer het apparaat opgestuurd要去en voor reparatie,want er is geen betere bescherming tijdens transport dan zich eigendoes.

Een plek voor de RT-06

De plaatsvoor het apparaat moet vlak+zijn, vrij van vocht,stof,trillingen en hoge temperaten. Stel het apparaat Niet bloot aan direct zonlicht.De RT-06 produceert onder normale bedrijsomstandigheden wat warmte, bijplaatsing in een meubel moet u dus aan-dacht schenken aan de ventilatie.Zorg,om het apparaat makkelijk te kunnen aansluiten, dat er genoeg ruimte acheer de RT-06 aanwezig is.Zet de RT-06 zo dicht maybek bij de andere apparatuur, Maar indien maybek wel op een eigen plank,dat maakt het aansluiten een stuk gemakkelijker.

Zet de RT-06 nooit direct op of onder andere apparatuur, zo vermiidt u oververhitting, brom en interactie met andere componenten. Voorkom dat er vloeistoffen in de RT-06terecht kuren kom, waar deze fataal kuren zich voor de inwendige elektronica.

De aansluitingen op de城县

Op de achterkant van de RT-06 vindt u de aansluitingen voor een stereoversterker, een fm-antenne, een middengolfantenne, een DAB-antenne, een 12V aan/uitschakeling, een afstandsbedieningsoog en een lichtnetkabel, alsmede twee digitale uitgangen.

EXTRA INFORMATIE: Wij raden u aan een apparaat pas op het Lichtnet aan te sluiten nadat u zich ervan vergewist heeft, dat alleoodzakelijk verbindingen gemaakt en correct+zijn.

De aansluiting voor een FM-antenne 7

Bij de RT-06 worden een binnenhuis FM-antennene geleverd, die u eventuel op deze F-type aansluiting=kunt inpluggen. Voor de besteresultaten moet u wat experimenteren met deposite.U kunt de antennpeophangen aan deuiteinden met eenaar punaises.

EXTRA INFORMATIE: De bijgeleverde noodantenne kan alleen gebruikt worden wanner u op steenworp afstand woont van alle zenders, die u wenst te ontvangen. Wij adviseren u dan ook deze in de Benelux nicht te gebruiken. - De buitenantenne en de kabel - Wanner u zich nicht in de bevoorrechte positie bevindt dat u aan de bovenstaande noodantenne genoeg heeft, dan要去 u een母公司 antenne op het dak (laten)plaatsen. Ook om deze antenne aan te sluiten steekt u de 75 plug in de antennene-ingang achterop de RT-06. Wilt u darüber een maximum aan stations dan staat de meesten onder u signaluit de muur ter beschikking: de kabel. Ook deze sluit u aan opdezelfde wijze.

De aansluiting voor een middengolfantenne "AM LOOP" 18

Bij de RT-06 hebben we een z.g. loopantenne verpakt voor de ontvangst van de lokale middengolfstations. Haal de antennuuit de doos en leg hem in de buurt van de RT-06. U kurz 'm ook aan een muur hangen door gebruik te makeen van het meegeleverde bevestigingsmaterialaal of het middendeel zo te fouwen dat u hem op de tafel kutzetten.

Verbind de dubbele draad van de antennemet de drukverbindingen van de "AM LOOP"aansluiting. In ieder gaatje past een draadje. Het geeft Niet hoe u ze aansluit als u het maar goed doet en er geen sluiting is.

Door het verdraaien van de antennenekt u de ontvangst beinvloeden. Experimenteer aan hartelust!

EXTRA INFORMATIE: Als u een buitenantenne gebruikt voor de middengolfontvangst, monteer dan de dubbele draad aandezelfde antennene-ingangen als de loopantenne. Voor de beste resultaten adviseren wij u deze klus aan een professional over te lately.

De aansluiting voor een DAB-antenne 19

Inclusief bij de RT-06 vindt u ook een DAB binnenhuisantenne. Als u met deze ANTenne geen goede resultaten heeft, raden wij u aan een DAB buitenantenne aan te schaffen. Een dergelijkte antenne kunt u op bezelfde wijze aansluten als de binnenantenne, met gebruikmaking dus van een F-connector (mannetje).

De cinch uitgangen 20

Op de achterkant van de RT-06 vindt u ook de audio-uitgangen ("OUTPUTS"). Deze cinch uitgangen要去 verbonden worden met de ingangen van uw (voor)-versterker.

Gebruik voor deze stereoverbinding een standaard audiokabel. Let u er vooral op dat u links ("LEFT") en rechts ("RIGHT") juicesluit. Gezien de goede eigenschappen van deze tuner is de aanschaf van een kwaliteitskabel wel op+zijnplaats. Laat u door uw leverancier hierover adviseren.

De DAB digitale uitgangen 21

Met de coaxiale en de optische uitgang kan het DAB-signaal digitaal waar buiten gebracht worden t.b.v. een externe digitaal/analoogomzetter. DAB staat voor een storingsvrije ontvangst op een vrijwel cd kwaliteitsniveau, dat niveau isECHTER wel afhankelijk van de groote van de uit gezonden datastroom.

Aansluiting voor een PC "COMPUTER I/O" 22

Komt u in het bezit van speciale (van elders komende) bedieningssoftware, dan bent u in staat middels uw pc de RT-06 te bedieren. De

codes die waarvoor gebruikt worden, komen van uw pc, die aangesloten要去 worden op de RS-232 seriëe aansluiting. Ook kan via uw pc in de loop derijd de RT-06 middels speciale Rotel software opgewaardeerd worden. Deze software is te downloaden van de Rotel-site. Raadpleeg uw leverancier.

Het aansluitpunt "COMPUTER I/O" (22) op de achterkant zorgt voor de nodige netwerkverbinding. Het is de bekende RJ-45 modulaire aansluiting, waarvan de plug gewoonlijk gebruikt worden aan de 10-BaseT UTP Ethernetkabels. Voor aanvullende informatie over de te gebruiken kabels, software en instructie-codes voor computergebruik,(Intu uiteraard terecht bij uw Rotel leverancier.

De aansluitingen voor een extern afstandsbedieningsoog "EXT REM IN" 23

Een 3.5mm. mini-jackplugaansluiting genaamd "EXT REM IN" kan de omgezette infraroodsignalen ontvangen van een extern aangebracht infraroodoog (b.v. van Xantech). Dat is handig wanner bij voorbeeld door omstandigheden het oog van de RT-06 voor de afstandsbediening Niet bereikbaar is. Ga bij uw Rotel-leverancier te rade voor informatie over externe infraroodontvangers en de juiste bedrangswijze voor dergelijk accessoires.

De schakelaansluitingen "12V TRIGGER" 24

De RT-06 kan ook aan/uitgezet worden middels een "triggersignaal" van een Rotel (voor)versterker. Van de twee aansluitingen is er een een ingang die het signal ontvangt van de voorversterker en de andere een uitgang die het signalaal waar doorgeft aan een ander apparaat dat middels het triggersignaal aan en uitgezet kan worden.

Het signaal kan van elke soort zich (wissel of gelijkspanning)CUSSEN DE 3 en 30 volts.

Wanner aan de triggeringang een kabel wordt aangesloten waar een dergelijk signal op staat, dan worden de tuner geactiveerd. Wordt dit signalaal onderbroken, dan gaat de tuner weeer uit (standby). Het indicatortje blijdt branden, maar het_infoschem en het apparaat doeet het nicht meer.

De lichtnetaansluiting

De RT-06 is ingesteld op het voltage en de frequentie van het land waar u hem gekocht heeft. In Nederland of Belgie 230V / 50Hz du. Het staat ook acheer op het apparaat. Check het voltage even voor de zekerheid.

Doe de eurosteker van het meegeleverde netsnoer in de betreffende aansluiting (25) awhile op het apparaat. Pas nadat u alle aansluitingen op de achterkant heeft gemaakt, mag u de kabel aansluten op het lichtnet

De belangrijkste bedieningsorganen

We raden u aan de Voorkant van de RT-06 even rustig te bestuderen. De nummers en letters bij de volgende onderwerpen refereren aan de tekeningen voorin in de gebruiksaanwijzing en helpen u vertrouwd te makeen met de mogelijkheden en bedieningsorganen van de tuner. De nummers horen bij het apparaat en de letters bij de afstandsbediening. De meeste functies vindt u zowel op het apparaat als op de afstandsbediening. Voorbeeld: om over te schakelen van middengolfaar FM, kurz u dat zowel op de voorkant van de tuner zich als met de afstandsbediening doeen. Er zichchter eenaar functies die zich slechts op eén van beiden bevinden.

EXTRA INFORMATIE: De bedieningsorganen die bij het afstemmen gebruikt worden, worden in de volgende secties van deze gebruiskaanwijizing beschreiben.

De aan/uitschakelaar STANDBY enzoek indicator Z

De aan/uitschakelaar vindt u links op de voorkant van de tuner onder de aanduiding "POWER" en heeft geen dubbelganger op de afstandsbediening.

Het lampje boven deze schakelaar gaat aan zodra de tuner op het lichtnet worden aangesloten.

De toets "ON" ⑤

alleen op de afstandsbediening

Met deze toets op de afstandsbediening zet u de tuner aan.

De toets "OFF" A

alleen op de afstandsbediening

Met deze toets op de afstandsbediening zét u de tuneruit (standby). Het apparaat staat nog steeds onder spanning, maar het functi- oneert Nieteer.

Het infraroodoog 3

Dit is het oog van de afstandsbedietening.
Zorg dat dit oog de afstandsbedieten ingtijd kan "zien".

Hetinfoschem 6

Hetinfoschem op de voorkant van de RT-06 geeft u informatatie over wat het apparaat aan het doen is, (zoals de afgestemde frequentie, informatatie over het geheugen, RDS-informatie enz.).

De geheugentoets "MEMORY" 10

Met deze toets=kunt u diverse instelleningen in het geheugen van de RT-06 vastleggen,zoals b.v.de voorkeurzenders op de FM.Verderop in de gebruiksaanwijzing staat exact hoe te handelen in welke omstandigheid.

De bevestigingstoets "ENTER" 14

Door het indrukken van de toets "ENTER" bevestigt u de keuze die u gemaakt heeft in een bepaald menu.

De toets "SETUP"

Met deze toets opent u het "installenmenu" van de RT-06. Dit menu stelt u Niet alleen in staat om de tuner te latent functionerenaar uw wensen, maar ook de regio in te stellen waarin de tuner要去werken. U gebruikt waar bij de toetsen "ENTER" (14) en de op/ neertoieten "UP" en DOWN" (8).

De toets voor deinstelling van de verlichting "DIMMER" 15 F

Deze toets vindt u zowel op de RT-06 als op de afstandsbediening. U kunt met deze toets de verlichtingssterkte van het_infoschem op vier niveaus instellen. Druk herhaalde malen op "DIMMER" om door de verschillende niveaus te gaan.

EXTRA INFORMATIE: Als de tuner uit en wee aangezet worden, komt het verlichtningsiveau weer terug op+zijn oorspronkelijke instelling. U kunt in het "SETUP" menu uw voorkeursverlichting vastleggen in het geheugen. Deze voorkeursinstellingGaat weer uit het geheugen zodra de RT-06 van het lichtnet wordt gehaald.

De belangrijkste afstemtoetsen

De RT-06 is een digitaal werkende middengolf/FM-afstemeenheid met de mogelijkheid RDS data wee ter te geven en 30 voorkeuze-zenders vast te leggen. Hij is tevens een DAB-afstemeenheid met de mogelijkheid zelfs 99 zenders in het geheugen te verankeren.

• Met de handmatige afstemmogelijkheid kunt u afstemmen op iedere Frequentie maar boven of maar beneden in de band. Zet de "TUNE/PRESET" mogelijkheid in "TUNE", schakel "AUTO TUNING"uit enzoek uw frequentie met de "FREQ UP" en "FREQ DOWN" toetsen.
• U kunt ook direct de gewenste>|frequentie invoeren, door eerst op de "FREQUENCY DIRECT" toets van de afstandsbediening of van het frontpaneel te drukken enervoigens met de numerieke toetsen de gewenste frequentie in te toetsen.
• Met het automatisch zenderzoekeken kunt u de tuner op het eerst beschikbare station latent afstemmen. Zet de "TUNE/ PRESET" möglichkheid op "TUNE". Activeer "AUTO TUNING". Gebruik de "UP" en "DOWN" toetsen om af te stemmen.
• Met de Voorkeuzezenderafstemmingkestundirectafstemmen op een zender die u in het geheugen haeft vastgelegd. Kieseen zender tijdens AM/FM of DAB weergave middels de numerieke toetsen.

• Met het voorkeuzedderaftasten(Int)kunt u op en neer langs al uw voorkeuzestations.Druk op de toets "PRESET SCAN" en het voorkeuzedderaftasten op middengolf of FM-band neemt een aanvang.

• Met het RDS afstemmen kunt u zenden Zoeken gebaseerd op RDS geocodeer de data, die bij het programmamaterialial worden meegezonden. Zie hiervoor het gedeelte in deze handleiding dat special aan RDS is gewijd.

De afstemorganen BEP

De toetsen "DOWN/UP" op de voorkant en de "PRESET DOWN" en "UP" toetsen op de afstandsbediening zijn de belangrijkste organen waarmee u kurz afstemmen. Vanaf nu hebben wij het alleen nog maar over de "DOWN/UP" toetsen waar beiden opdezelfe wijze bediend worden. U kurz met deze toetsen op verschlende manieren afstemmen afhankelijk van de afstemwijze waarop de tuner staat ingesteld:

De bandkeuzetoets "BAND"

Met de bandkeuzetoets kiest u of u de tuner wilt afstemmen op de middengolf-de FM-band of op DAB. Links op het_infoschem kun t u zich voor welke band u heeft gekozen, met waar bij de freiuentie van de zender waarop u heeft afgestemd.

TIJDENS OP FREQUENTIE- AFSTEMMEN,

• met de "AUTO TUNING" functieuit (off). Druk op een van de "DOWN/UP" toetsen om handmatig freiquentiestap voor freiquentiestap door de afstemband heente gaan ongeacht of er een zender is of Niet. Zie ook het betreffende hoofdstuk elders.

TIJDENS OP FREQUENTIE- AFSTEMMEN,

• met de AUTO TUNING functie aan (on). Druk op een van de "DOWN/UP" toetsen om het automatisch afstemmen te starten. De tuner gaat nu de band op of af, zoekend maar de eerst goed ontvangbare zender. Mocht dit Niet een gewenste zender zijn, druk dan nogmaals opdezelfde toets om de procedure voort te zetten. Tijdens het automatisch afstemmen worden zwakke zenders overgeslagen. Mocht de tuner geen goed te ontvangen zendermeer tegenkomen, dan.gaat zij weer terug maar de zender waar oorspronkelijk op was afgestemd. (Zie ook de secties afstem/voorkeuzetoets "TUNE/PRESET"

en automatische afstemtoets "AUTOTUNE" voor gedetailleerde informatie over dit onderwerp.)

TIJDENS OP VOORKEURZENDER AFSTEMMEN,

drukt u op één van de afstemtoetsen om op de volgende resp. vorige voorkeurzender af te stemmen. (Zie ook het stukje over afstem/ Voorkeuzetoes "TUNE/PRESET" voor gedetailleerde informatie over dit onderwerp.)

TIJDENS RDS PTY AFSTEMMEN,

drukt u op een van de afstemtoetsen om het gewenste programmasoort van de getoonde lijst te+kunnen kiezen. (Zie hiervoor het stukje de toets "PTY" voor gedetailleerde informatie over dit onderwerp.)

EXTRA INFORMATIE: Op het infoschem bevinden zich een serie aanduidingen die u bij het afstemmen kan helpen. Heel groot wordengetoond de afstemfrequentie welke meegaatgedurende het afstemmen. Een signaalsterkteindicator toont de veldsterkte waarmee dezender binnenkomt. Hetwoordje "TUNED"verschijnt in het scherm wanner correct opeen zender is afgestemd en er verschijnt tevens "ST" wanner het een stereo-uitzendingbetreft. Ook de wijze van afstemmen worden in het venster getoond.

HET NUMERIEKE TOETSENBORD: De voorkeurzendortoetsen 7 6

Het geheugen van de RT-06 kan 30 voorkeurstations bevatten, zowel op de middengolf als op de FM. U(Int) te doze oproepen d.m.v.de toetsen van het numerieke toetsenbord.

Vanuit de fabriek hebben we wat willekeurige frequencies in het geheugen gezet.

Om een bepaalde zender in het geheugen teplaatsen, verricht u de volgende handelingen:

1. Stem af op de gewenste zender. Hetzij op de middengolf hetzij op de FM-band.
2. Druk op de toets "MEMORY". De indicator MEMORY gaat knipperen.
3. Druk, verwijl MEMORY knippert, op de gewenste cijfercombinatie waaronder u de betreffende zender wiltplaatsen. Voorbeeld: Om de gezonden zender onder drie

te zetten drukt u tijdens het knipperen op 3 en als u hem onder 15 wilt laten schuil gaan, drukt u eerst op 1 en verwolgens op 5.

1. Wanner een bepaald voorkeurnummer al was bezet door een andere zender, za deze worden overschreiben.

Om af te stemmen op een Voorkeurstation hoeft u alleen maar de betreffende toetsen in te drukken van eén van de numerieke toetsenborden. Bijvoorbeeld: voor Voorkeurzender drie drukt u op 3 en voor voorkeurzender vijftien drukt u eerst op 1 en daarna (binnen vijf seconden) op 5.

EXTRA INFORMATIE: Het numerieke toetsenbord kan ook gebruikt worden voor het direct intoetsen van een zenderfrequentie (zie hieronder).

Met de toets "FREQUENCY DIRECT" ☑ N direct de frequentie intoetsen

Als u de frequentie van een bepaalde zender weet, kunt u die direct intoetsen met de "FREQ DIRECT" toets gecombineerd met de numerieke toetsen.

1. Druk op de "FREQ DIRECT" toets om de functie van het numerieke nummerbord te veranderen van voorkeuze- maar direct frequentiekeuzegebruik. De zenderfrequentie verandert nu in 4 balkjes, die de vier cijfers van de frequentieaanduiding voorstellen. Het eerste balkje knippert nu.
2. Breng het eerste cijfer van de frequente in met een van de numerieke toetsen. Het cijfer verschijnt nu op hetinfoschem en het tweede balkje begint te knipperen. Breng nu de resterende cijfers van de afstemfrequente in. Wonneer alle cijfers zich ingebracht worden automatisch de afgestemde zender ten gehore gebracht.

VOORBEELDEN VAN AFSTEMMEN (EU):

FM:87.50MHz Druk 8 > 7 > 5 > 0
AM:1611kHzDruk 1 > 6 > 1 > 1

Als u Niet binnen vijf seconden een frequen-. tie inbrengt, stopt de DIRECTE FREQUENTIE inbrengewijze en gaat de tuner terug maar de!.aatst afgestemde zender.

De automatische afstemtoets ("AUTO TUNING") 12R

Met de toets "AUTO TUNING"kest u heen en wee schaken tussen automatisch afstemmen op freiagentie en handmatig afstemmen op freiagentie. Wanneer u afstemt met de "DOWN/UP"toetsien tijdens AUTO TUNING stemt de RT-06 automatisch af op de eerstvolgende goed te ontvangen zender. Is dit nicht de gewenste zender, herhaal dan de procedure. Zwakke zenders worden met deze Zoekmethode overgeslagen. Wordt er geen goed ontvangbare zender ontdekt dan gaat de tuner terug maar de LAST afgestemde zender. Om over te schaken van freiagentie afstemming maar automatische afstemming gebruikt u de "AUTO TUNING"toets. Tijdens het automatisch afstemmen verschijnt "AUTO" in het infoschemr.

EXTRA INFORMATIE: Wanner u middels de "TUNE/PRESET" toets (11) de PRESET functie activeert worden de AUTO/TUNING functie opgeheven. Zie volgende onderwerp.

De afstem/voorkeuzetoets ("TUNE/PRESET") 11

Met de toets "TUNE/PRESET" kut u heb en waar schaken tussen freiagentiefstemming (met het activeren van de toetsen "UP" en "DOWN" gaat u iedere keer een afstemfrequentie hoger of lager) en voorkeurafstemming (met het activeren van de toetsen "UP" en "DOWN" gaat u iedere keer een voorkeurzender hoger of lager). Om over te schaken van freiagentiefstemming maar voorkeurafstemming gebruikt u de "TUNE/ PRESET" toets. Tijdens het voorkeur afstemmen verschijnt PRESET in het infoschem.

EXTRA INFORMATIE: Wanner u middels de "TUNE/PRESET" toets (11) de voorkeuze functie activeert worden de AUTO/TUNING functie opgeheven.

De toets voor het aftastenvan de Voorkeurzenders("P-SCAN") ①

Met de "PRESET SCAN" toets=kunt u alle voorkeurzenders de revue laten passeren. Wanner u deze toets indrukt laat de RT-06 alle voorkeurzenders gedurende vijf seconden op volgorde horen. Wilt u deze activiteit stoppen, druk dan nogmaals op deze toets.

EXTRA INFORMATIE: Wonneer u tijdens het weergeven van een voorkeurzender de PRESET SCAN functie activeert, gaat de RT-06 maar de eerstvolgende voorkeurzender op rij om verrolgens de—hele rij af te werken en pas wee ter stoppen op het station waar de rondgang begon. Is de tuner afgestemd op een zender Niet uit de rij van voorkeurstations dan start de PRESET SCAN functie met de eerste voorkeurzender, om verrolgens de—hele rij op volgorde af te werken.

De monotoets ("FM MONO")

Met de "FM MONO" toets kunt u een programma dat in stereo worden UITgezonden in mono ontvangen. In STEREO zal de RT-06 een in stereo UITgezonden programma in stereo weergeven mits de signaalsterkte voldoende is. De STEREO indicator in het_infoschem Licht dan op. Staat de tuner in MONO dan is de weergave ook in mono ongeacht de uitzendwijze van de zender.

EXTRA INFORMATIE: Een programme in stereo uit gezonden is pas de moeite waard als de signalsterkte voldoende is. Af en toe is dat nicht het geval. Druk dan de "FM MONO" toets in. De stereo-informatie is nu wel verdwenen maar ruis en andere vervelende storing vanwege te geringe signalsterkte ook.

RDS Ontvangst

We hebben de Rotel RT-06 uitergerust met RDS (Radio Data System) ontvangstmogelijkheden. Met RDS krijt u toegevoegde informatie die als een gecodeerde datastroom worden meegezonden bij het gewone signal van een zender. Deze datastroom wordt gedecodeerd door een decoder in de RT-06 en kutu voorzien van de volgende informatie:

1. de naam van de zender waarop u heeft afgestemd (b.v. Radio 1 of SKY)
2. het soort programma dat de betreffende zender uitzendt (b.v. ROCK of NEWS enz.)
3. verkeersinformatie
4. voor bijrollende teksten met aankondigin gen of algemene informatie

Daar bij菩提 RDS verschillende zoekroutines zoals:

1. de möglichkeit maar een zender te zoeken met een bepaald soort programma-inhoud (PTY).
2. de möglichkeit van het zoekenaar een zender die verkeersinformatie uitzendt (TP).
3. de möglichkeit om automatisch af te stemmen op verkeersinformatie (TA).

EXTRA INFORMATIE: De RDS functie is geheel affankelijk van het feit of een zender wel RDS data uitzendt. Dus kunt u RDS informatatie alleen maar dan ontvangen wanner de zenders voorzien zijn van RDS apparatuur. Ontvangt u geen RDS informatatie dan gedraagt de RT-06 zich als een normale tuner.

EXTRA INFORMATIE: RDS informatie worden al-leen maar uit gezonden via FM zenders.Bovenstaande ontvangstprocedure is dan ook slechts van toepassing op de FM-band.

Deinfoschemtoets ("DISPLAY") ⑤M

Er zijn vrij verschillendeinfoschem-mogelijkheden wannesen zender RDS data uitzendt en de desbetreffende RDS indicator oplicht. Druk herhaaldelijk op de RDS_infoschemtoets "DISPLAY" om achtereenvolgens de onderstaande opties te konnen aanschouwen:

1. DeZendfrequentie waarop de afgestemde zender uitzendt.
2. De (roep)naam van de zender waarop afgestemd is. (b.v. Radio 1). Zendt de betreffende zender deze RDS data Nietuit dan knippert in het venster "PS".
3. Het type programma. Hier worden gekozen uiten standaard lijst van programmatypes en die helaas alleen in het Engels is opgevesteld. (NEWS, CURRENT AFFAIRS, INFORMATION, SPORT, EDUCATION, DRAMA, CULTURE, SCIENCE, VARIORED, POP MUSIC, ROCK MUSIC, EASY LISTENING MUSIC, LIGHT CLASSICAL, SERIOUS CLASSICAL, OTHER MUSIC, WEATHER, FINANCE, CHILDREN'S PROGRAMS, SOCIAL AFFAIRS, RELIGION, PHONE IN, TRAVEL, LEISURE, JAZZ MUSIC, COUNTRY MUSIC, NATIONAL MUSIC, OLDIES MUSIC, FOLK MUSIC and DOCUMENTARY). Zendt de

betreffende zender deze RDS data zich uit dan knippert in het venster "PT".

1. Een tijdmelding (CLOCK TIME) Zoals die wordt uit gezonden door de betreffende zender (dus lokale tijd). Zendt de betreffende zender deze RDS data Niet UIT dan knippert in het venster "CT".
2. Een toegevoegde tekst (RADIO TEXT). Informatie of boodschappen waarvan de zendgemachtigde het belangrijk vindt dat u ze consumeert. Zendt de betreffende zender deze RDS data Niet UIT dan knippert in het venster "RT".

De toets "PTY" 51

Met de "PTY" toets=kunt u alle (RDS) zenders op programmatype afzoeken.

1. Druk op de toets "PTY". Het huidige programmatype verschijnt in het info-schem.
2. Verander indien gewenst van programmatype middels de afstemtoetsen ("UP/DOWN"). U kunt de veranderingen zich in het_infoschem.
3. Druk nu binnen vrij seconden een tweede maal op de toets "PTY". De tuner gaat nu een zender zoeken met het gewenste programmatype. Als u te lang wacht met het voor de tweede koer indrukken van de toets "PTY" dan verwalt de PTY functie.
4. Indien er geen zender worden gezonden met het gewenste programmatype dan worden automatisch waar teruggekeerd maar de LAST afgestemde zender.
5. Wilt u de PTY functie beeindigen dan drukt op een willekeurige toets (behave "DIMMER" of "FM MONO").

De toets "TP" 5K

Met de "TP" toets=kunt u alle (RDS) zenders met verkeersinformatie afzoeken.

1. Druk op de toets "TP". De tuner gaat nu op zoek waar een zender met verkeers-informatie.
2. Indien er geen zender worden gezonden met verkeersinformatie dan worden automatisch wee teruggekeerd maar de LAST afgestemde zender.
3. Wilt u de TP functie beeindigen dan drukt op een willekeurige toets (behalte "DIMMER" of "FM MONO").

De toets "TA" 5 L

Met de TA toets kunt u alle (RDS) zenders met gesproken verkeersinformatie afzoeken.

1. Druk op de toets "TA". De tuner gaat nu op zoek maar een zender met gesproken verkeersinformatie.
2. Indien er geen zender worden gezonden met gesproken verkeersinformatie dan worden automatisch waar teruggekeerd maar de LAST afgestemde zender.
3. Wilt u de TA functie beeindigen dan drukt op een willekeurige toets (behalte "DIMMER" of "FM MONO").

De toets "AF" 50

Er zijn landen waar een RDS zender.Deeluitmaakt van een zendernetwork,zoals in Nederland,waar Radio 1,2,3 en 4 door verschillende zenders op verschillende frequencies door het gehele land worden uitgezonden.Deze zenders kannen een RDS signaal meezenden met een lijst van frequencies waar hetzelfde programma elders worden uitgezonden.Mocht dit het geval zichen met een zender waarop uw RT-06 is afgestemd,dan staat AF in het infoschem te lezen.De "AF" toets worden gezrukt om te onderzoeken of de zender waarop u bent afgestemd wel de best te ontvangen zender is met hetzelfdeprogramma.

1. Druk op de toets "AF". De tuner gaat nu alle frequencies af die de lijst met AF informatie opgeeft en zaI dan afstemmen op de beste ontvangen zender.
2. Is er geen betere zender dan za de RT-06 zichself weeer afstemmen op de oorspron-kelijke zender.
3. Wordt het signal van de neue zender zwakker dan za de oude zender wee rworden opgezocht.
4. Wilt u de AF functie beeindigen dan drukt u op een willekeurige toets (behalte "DIMMER" of "FM MONO").

Digitale Radio Ontvangst (DAB)

Wat basisinformationie over DAB

DAB staat voor "Digital Audio Broadcast" en vertegenwoordigt een neue wijze van radio uitzenden, een die van digitale techniek gebruikt maakt. DAB levert u een vrijwel storingsloze ontvangst in een kwaliteit die dicht bij die van de cd komt.

DAB werkt op de frequentieband III (174 - 240MHz.) (VHF). Band III is opgedeel in 41 kanalen genaamd 5A tot 13F.

DAB kanalen zijn geordend in "ensembles" ookbekend als multiplexen.leder ensemble bevat een pakket zenders.ledere zender bestaat in ieder geval uit een hoofdsignaal, datECHTER ook nog tal van bijsignalen kan bevatten.Met de DAB-techniek konnen de zendgemachtigden naast audiosignalen ook extra data meezenden zoals tekst en in de toekomst zelfs beelden en computerdata.

EXTRA INFORMATIE: Wanner u het DAB-ge-deelte van de RT-O6 voor het eerst gebruikt za het_infoschemuvragen of u de autotunefunctie wilt gebruiken om uit te vinden welke zenders er op uw locatie beschikkaar zich. Voor de meeste toepassingen zal deze actie slechts eenmaal plaats hoeven te vinden. Ga dus maar "YES" en bevestig deze keuzemet de toets "ENTER". De tuner gaat nu opzoek maar alle verkrijgbare stations binnen uw DAB-network. Het aantal stations is afhankelijk van deplaats van uw antennene en het aanbod aan ensembles in uw omgeving. Voor een optimale ontvangst adviseren wij u een geschikte buitenantenne voor DAB-ontvangst te gebruiken.

De toets "BAND" @biji DAB-ontvangst

Met de bandkeuzetoets (9) kiest u of u de tuner wilt afstemmen op de middengolf- de FM-band of op DAB. U kurz DAB-ontvangst direct bereiken door op de toets "DAB" (R) te drukken van de afstandsbediening.

De afstemtoetsen "UP" en "DOWN"

De "UP/DOWN" toetsen zowel aanwezig op de RT-06 als op de afstandsbediening worden zowel gezrukt voor de zenderkeuze als

hoort het kiezen uit de diverse opties van het instellingenmenu (zie hiervoord paragraaf: Het instellingenmenu [SET UP]).

De bevestigingstoets "ENTER" 14

Druk op de toets "ENTER" om een bepaalde keuze te bevestigen.

De toets van het infoschemm "DISPLAY" 5 M

Extra serviceaanduidingen worden in de bo-venkant van het_infoschem getoond. Deze informatie komt van het netwerk. Aan de onderkant van het_infoschem maar de RT-06 de verschillende DAB opties zien. Gebruik de toets "DISPLAY" om langs dezers volgende möglichkheden te gaan:

• Program type: Laat het soort programma zien en andere informatie over dat programma.
• Ensemble name: Toont de identificatie van de hele multiplex.
• Frequency: Toont de zendfrequentie van de multiplex waarop afgestemd is.
• Bit rate: De snugheid waarmee de bits worden uit gezonden. Deze waarde wordt uitgedrukt in duizend bit per seconde (Kbps). Hiermee wordt eigennenijk getoond de technische kwaliteit van de uitzending. Hoe hoger dit getal des te better de geluidskwaliteit.
• Dynamic label segment: Dit is tekst die als een lichtkrant over het_infoschemm loopt en geeft informatatie over de inhoud van een ropend programma (afspeellijst enz.). Deze informatatie is natuurlijk wel afhankelijk van de service van de betreffende aanbiederen het station.
• Signal strength: Geeft de signalsterkte aan van het betreffende station in blokvorm.

De geheugentoets "MEMORY"

Het DAB-gedeelte van de RT-06 kan 99 voorkeurstations in zijn geheugen vasthouden. Als u een station in het geheugen wilt vastleggen drukt u eerst op de toets "MEMORY" en verrolgens toetst u, middels de numerieke toetsen, de cijfercombinatie in waaronder u dat bepaalde station wenst te verankeren.

Voorkeurzenders in de FM-band en de DAB-band worden geschienen opgeslagen. Dat betekent dus dat u bij DAB zowel een zender "onder 1"=kunt vastleggen als een andere zender "onder 1" bij FM.

De numerieke toetsenborden 7G

De toetsen op de beiden numerieke toetsenborden können worden gebruikt voor zowel het vastleggen als het oproepen van voorkeurstations.

De toets "TUNE/PRESET" 11

Met deze toets kunt u de RT-06 op twee wijzen latent werken:

DAB Manual Mode:

Wanner de tuner op deze wijze met de toets "TUNE/PRESET" is geactiveerd, kunt u met de afstemtoetsen "UP en DOWN" langs alle beschikbare DAB-stations gaan.

DAB Preset Mode:

Wanner de tuner op deze wijze met de toets "TUNE/PRESET" is geactiveerd, kunt u met de afstemtoetsen "UP en DOWN" langs alle de door u geprogrammeerde DAB-stations gaan. PRESET staat dan in het_infoschem te lezen.

Hetinstallenmenu (SETUP)

EXTRA INFORMATIE: In hetinstallenmenu SETUP kunt u wat meer geavanceerde instellengen make. In de meeste hifisystemen darüber zullen de fabrieksinstallingen van de RT-06 de Beste blijken teijken.

De installmentietoets "SETUP"

Met de toets "SETUP" op de Voorkant kommt u in het SETUP menu voor het makeen van meer geavanceerde instelleningen bij de RT-06.

Het menu SETUP

Druk op de toets "SETUP" om de verschillende instellungen in het_infoschemt te krijgen. U=kunt deze actie waar teniet doeon door nogmaals op deze toets te drukken. Ook als u geen toets meer aanraakt za na een korteperiode dit menu automatisch verlaten worden.

Ga met de op/neertoetsen ("UP" en "DOWN") van het frontpaneel langus de diverse instellen-gen. Druk op de toets "ENTER" (14) als u de gewenste instelling gezonden heeft.

Een pau r van de volgende instellen gen vereist kennis van uw lokale DAB-zender. De onderstaande opties staan in het SETUP-menu tot uw beschikking:

DAB DAC VOLUME: De RT-06 biedt u de mogelijkheid de geluidssterkte van de d/a converter in te stellen. De geluidssterkte kan geregold worden:tussen 0 - 255 met de op/ neertoeten ("UP" en "DOWN"). Op deze wijze kunt u het signaalniveaugelijktrekken maar het gemiddelde van de andere bronnen in uw hifiketen.

DIMMER: Met deze optie kunt u het verlich-tingsniveau van het_infoschem instellen. Ook hiervoor gezrukt u de op/neertoeten ("UP" en "DOWN").

FACTORY DEFAULT: Kies voor deze optie als u de RT-06 waar volledig waren terug te brengenaar+zijn fabrieksinstelleningen.Druk op de toets "ENTER" (14) om deze keuze te bevestigen.

WAARSCHUWING: Deze keuze wist al uw opgeslagen instellenen!

TUNER AREA: De RT-06要去 ingesteld waar voor de regio waar hij gebruikt worden. U kuntkiezen+tussen of .

VERSION: In deze optie worden de gelebruktete softwareversie van de RT-06去买ond.

Front CPU Upgrade: Selecteer deze mogelijkheid als u de processor (CPU) zich wilt opwaarderen.

EXTRA INFORMATIE: Daar dit menu alleen bij Rotel zich wordt gebruikt,(Intu deze optie dus latent voor wat hij is.

EXIT: Met bevestiging van deze optie verlaat u het SETUP-menu.

Het zoeken maar een DAB-station

EXTRA INFORMATIE: Wonneer u het DAB-ge-delte van de RT-O6 voor het eerst gebruikt za het_infoschem u vragen of u de autotune-functie wilt gebruiken om uit te vinden welke zenders er op uw locatie beschikkaar zich. Voor de meeste toepassenen za deze actie slechts eenmaal plaats hoeven te vinden Ga dus maar "YES" en bevestig deze keuze met de toets "ENTER". De tuner gaat nu opzoek waar alle verkrijgbare stations binnen uw DAB-network. Het aantal stations is afhankelijk van deplaats van uw antennene en het aanbod aan ensembles in uw omgeving. Voor een optimale ontvangst adviseren wij u een geschikte buitenantenne voor DAB-ont-vangst te gebruiken.

De toets "AUTO TUNE" 12R

U kunt bovenstaande procedure alttijd herhalen, om te checken of er binnen uw bereik ensembles bijgeweken zich (dus neue groepen van radiodiensten) of, als u bent verhuisd, de tuner opnieuw in te stellen op het neue ontvangstgebied.

1. Selecteer het DAB afstemgedeelte met de toets "BAND" (9) of de toets "DAB" (R)
2. Druk nu op de toets "AUTO TUNE" om waar de DAB stations te konnen zoeken. Het_infoschem发展格局 nu DAB Auto Tuning zien.
3. Ga waar "NO" met de op/neertoetsen ("UP" en "DOWN") en bevestig deze keuze met de toets "ENTER" als u Niet op-nieuw wilt afstemmen. Ga waar "YES" met de op/neertoetsen ("UP" en "DOWN") en bevestig deze keuze met de toets "EN-TER" als u wel op zoek wenst te gaan maar nieuwe ensembles en de bestaande station automatisch wenst te verrangen.

Hoe DAB-stations in het geheugen vast te leggen?

Wanner bovenstaande procedure is voltooid wordt de aangeboden service getoond in het venster. Gebruik de afstemtoetsen ("UP" en "DOWN") om het gewenste station te kunnen selecteren.

Om het station vast te leggen, drukt u op "MEMORY" (13) (B) gevolgd door de cijfer-combinatie waaronder u het station wenst vast te leggen. Voorbeeld: Betreffende zender

op plek 12: Druk op de toets "MEMORY" en verwolgens "1" en dan "2" van de numerieke toetsen.

Hoe af te stemmen op een DAB voorkeuzestation?

Nadat u een station in het geheugen heeft geplaatst sunt u hem waar oproepen door tijdens DAB op de gewenste cijfercombinatie te drukken. In het bovenstaande voorbeeld dus: "1" gezolgd door "2" van de numerieke toetsen.

Technische Gegevens

FM DEEL

Bruikbare gevoeligheid:

14.2dBf

Signaal/stoorverhouding van 50dBf bij:

20.2dBf (mono)

45.3dBf (stereo)

Signaal/stoorverholding bij 65dBf:

73dBf (mono)

70dBf (stereo)

Harmonische verrorming bij 65dBf:

0,2% (mono)

0.3% (stereo)

Frequentiebereik:

10Hz-15kHz;±3dB

Vangverhouding:

2dB

Naastliggend kanaalonderdrukking:

47dB (± 400kHz)

Kruismodulationonderdrukking:

90dB

Spiegelfrequentieonderdrukking:

80dB

Middenfrequentonderdukking:

80dB

AM onderdrukking:

55dB

Stereo kanaalscheiding

(100Hz/ 1kHz/ 10kHz):

40dB/45dB/35dB

Uitgangsnavau:

1V

Antenne ingangsimpedantie:

75 Ω ongebalanceerd

AM DEEL

Gevoeligheid:

500 V/m

Selectiviteit:

25dB

Spiegelfrequentieonderdrukking:

45dB

Signaal/stoorverhouding:

40 dBf

Uitgangsnavau:

500mV

Antenne:

loopantenne

DAB DEEL

Gevoeligheid:

-96dBm

Afstembereik:

Band III VHF (174 - 240MHz)

Audio datasnelheid:

224 Kbps (maximaal)

Frequentiebereik:

20 - 20.000kHz

Uitgangsiveau (analoog):

2V bij OdBFS

Antenne:

50Ω F connector

Digitale uitgangen:

S/PDIF coaxial en optisch

Format/bemonsteringsfrequentie:

PCM/48kHz

Algemeen

Gebruik:

15 Watts (maximaal)

Gebruik in "STANDBY":

5 Watts (standby)

Lichtnet:

120V/60Hz. (VS versie)

230V/50Hz. (Europese versie)

Gewicht:

3.9 kg

Afmetingen: (bxhxd)

437x72x319mm.

Hoogte t.b.v. rackmontage (excl. voetjes)

60mm.

Alle gegevens onder voorbehoud

Rotel houdt zich hetrecht voor, om wijzigingen

fussendoor aan te brengen.

Rotel en het Rotellogo zijn gedeponeerde han-

delsmerken van: The Rotel Company Ltd. Tokyo,

ATTENZIONE

RISCHIO DI SCOSSA ELETTRICA, NON APRIRE

AVERTENZA: PER RIDUREL RISCHIO DI SCOSSA ELETRICA, NON TOGLIETE L COPERCHIO. NON CONTIENE PARTI UTILI PER L'UTENTE. PER L'ASSISTENZA FATE RIFERIMENTO A PERSONALE QUALIFICATO.

APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULLY.

ATTENTION: POUR EVITER LES CHOCSE ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.
