BEDIENUNGSANLEITUNG RT-06 ROTEL

DAB/AM/FM-Stereo-Tuner

Achten Sie beim Herstellen der Verbindungen auf Folgendes:

^+ Schalten Sie alle Komponenten im System ab, bevor Sie Geräte (einschließlich Lautsprecher) anschließen.
^+ Schalten Sie alle Komponenten im System ab, bevor Sie Anschlüsse im System verändern.

Ferner empfehlen wir, dass

Sie die Lautstärke herunterdrehen, bevor Sie die Endstufe ein- oder abschalten.

Notas Importantes

GEFAHR EINES ELEKTRISCHEN SCHLAGES. NICTOT OFFNEN.

ACHTUNG: UM DIE GEAFAHR EINES ELEKTRISCHEN SCHLAGS ZU REDUZIEREN, NICTHT DIE GEHAUSEBDECKUNG ENTFERNIM. IM INNER BEFINDEN SICH KEINE VOM BEDIENER Z WARTENDEN TEILE. ZIEHEN SIE NUR QUALIFIZIERTES PERSONAL Z RATE.

APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULLY.

ATTENTION: POUR EVITER LES CHOCSE ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.

Das Blitzsymbol mit Pfeil in einem gleichseitigen Dreieck macht den Benutzer auf das Vorhandensein gefährlicher Spannung im Gehäuse aufmerksam. Diese ist so groß, dass sie für eine Gefährdurchung von Personen durch einen elektrischen Schlag ausreicht.

Das Ausrufungszeichen in einem gleicheitigen Dreeck weist den Leser auf wichtige Betriebs- und Wartungshinweise in der dem Gerat beiliegenden Literatur hin.

Rotel-Produkte entsprechen den internationalen Richtlinien über die Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS genannten) und über Elektro- und Elektronik-Algerate (Waste Electrical and Electronic Equipment (WEEE)). Die durchgestrichene Mülltonne steht für deren Einhaltung und besagt, dass die Produkte ordnungsgemäß recycliert oder diesen Richtlinien entsprechend entsorgt werden müssen.

Dieses Symbol bedeutet, dass das Gerät doppelt isoliert ist. Es muss daher nicht geerdet werden.

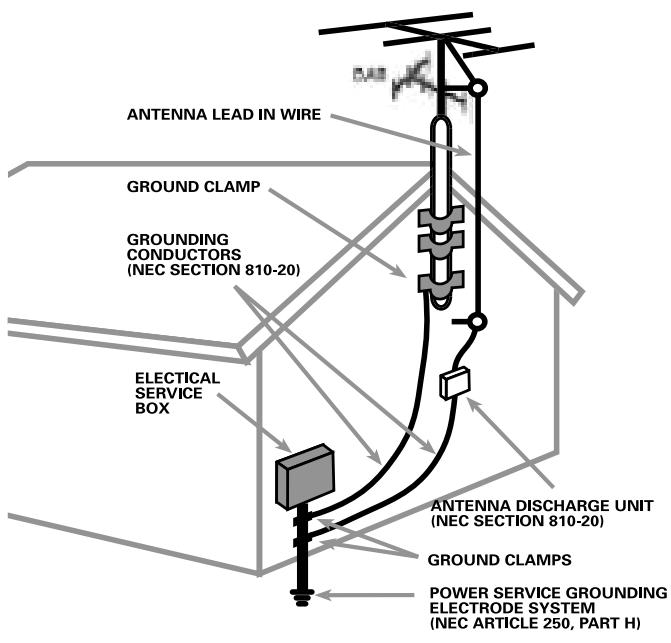

ANTENNA GROUNDING ACCORDING TO NATIONAL ELECTRICAL CODE INSTRUCTIONS ARTICLE 810: "RADIO AND TELEVISION EQUIPMENT"

Wichtige Sicherheitshinweise

Vorsicht: Im Innern des Gerätes befinden sich keine vom Bediener zu wartenden Teile. Alle Service- und Wartungsarbeiten müssen von qualifizierten Fachpersonal durchgeführt werden.

Vorsicht: Dieses Gerätarf nur in trockenen Räumen betrieben werden. Zum Schutz vor Feuer oder einem elektrischen Schlag dürfen keine Flüssigkeiten in das Gerät gelangen. Stellen Sie keine mit Flüssigkeit gefüllten Vasen auf das Gerät.

Das Eindringen von Gegenständen in das Gehäuse ist zu vermeiden. Sollte dieser Fall betrzdem einmal eintreten, trennen Sie das Gerät sofort vom Netz. Lassen Sie es von einem Fachmann prüfen und die notwendigen Reparatur-arbeiten durchführren.

Bitte lessen Sie sich die Bedienungsanleitung vor Gebrauch des Gerätes bereits durch. Sie enthalt wichtige Sicherheitsvorschriften, die unbedingt zu beachten sind! Bewahren Sie die Bedienungsanleitung so auf, dass sie jederzeit zugänglich ist.

Alle Warnhinweise in dieser Bedienungsanleitung und auf dem Gerät müssen genau beachteti werden. Dadurch konnen Personen- und Sachschaen vermieden werden. Außer den in der Bedienungsanleitung beschriebenen Handgriffen sind vom Bediener keine Arbeiten am Gerät vorzunehmen.

Reinigen Sie das Gehäuse nur mit einem weichen, trockenen Tuch oder einem Staubsauger.

Bite stellen Sie sicher, dass um das Gerät ein Freiraum von 10 cm gewährleistet ist. Stellen Sie das Gerät weder auf ein Bett, Sofa, Teppich oder ähnliche Oberflächen, um die Ventilationsöffnungen nicht zu verdecken. Das Gerät solle nur dann in einem Regal oder in einem Schrank untergebracht werden, wenn eine ausreichende Luftzirkulation gewährleistet ist.

Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (Heizkörper, Wärmespeicher, Öfen oder sonstige wärmerzeugende Geräte).

Bevor Sie das Gerät in Betriebnehmen, prüfen Sie, ob die Betriebsspannung mit der örtlichen Netzspannung übereinstimmt. Die Betriebsspannung ist an der Rückseite des Gerätes angegeben.

SchlieBen Sie das Gerät nur mit dem dazugehörigen zweipoligen Netzkabel an die Wandsteckdose an. Modifizieren Sie das Netzkabel auf keinen Fall. Versuchen Sie nicht, die Erdungs- und/oder P polarisationsvorschriften zu umgeben. Das Netzkabel soll eine zweipolige Wandsteckdose angeschlossen werden. Verwenden Sie keine Verlängerungskabel.

Netzkabel sind so zu verlagen, dass sie nicht beschädigt werden konnen (z.B. durch Trittbelastung, Möbelstücke oder Erwärung). Besondere Vorsicht ist damit an den Steckern, Verteilern und den Anschlussstellen des Gerätes geboten.

Sollten Sie das Gerät für eine längerere Zeit nicht in Betrieb besteht,ziehen Sie den Netzstecker aus der Steckdose.

Dieses Gerät solle, wie andere Elektrogeräte auch, nicht unbeaufsichtigt betrieben werden.

Ist das Gerät z.B. während des Transportes über langere Zeit Kälte ausgesetzt worden, so warten Sie mit der Inbetriebnahme, bis es sich auf Raumtemperatur erwartet hat und das Kondenswasser verdunst ist.

Schalten Sie das Gerät sofort aus undziehen Sie geschultes Fachpersonal zu Rate, wenn:

dasNetzkabel oder der Stecker beschädigt sind,
- Gegenstände bzw. Flüssigkeit in das Gerät gelangt sind,
das Gerat Regen ausgesetzt war,
- das Gerät nicht ordnungsgemäß Funktioniert bzw. eine deutliche Leistungsänderung auf weist,
das Gerat hingefallen ist bzw. beschädigt wurde.

Verwenden Sie gemäß Class 2 isolierte Lautsprecherkabel, um eine ordnungsgemäß Installation zu gewährleisten und die Gefahr eines elektrischen Schlages zu minimieren.

Stellen Sie das Gerät waagerecht auf eine feste, ebene Unterlage. Es sollte weder auf beweglichen Unterlanden noch Wagener oder fahrbaren Untergestellen transportiert werden.

Inhaltsverzeichnis

1: Bedienelemente an der Gerätefront 3
2:Fernbedienung RR-T95 4
3: Anschlussmöglichkeiten an der Geräuterückseite 5
4: Anschlussdiagramm 6

Wichtige Sicherheitshinweise 27
Die Firma Rotel. 29
Zudieser Anleitung 29
Einige Vorsichtsmaßnahmen 29
Die wesentlichen Ausstattungsmerkmale. 29
Auspacken des Gerätes 29
Aufstellung des Gerätes 29
Anschlussmöglichkeiten an der Gerüterückseite 29
FM-Antennenanschluss 17 30
MW-Rahmenantenne 16 30
DAB-Antenne 19 30
Cinch-Ausgange 20 30
DAB-Digitalausgänge 21 30
Computerschnittstelle 22 30
EXT REM IN-Anschluss 23 30
12V TRIGGER-Anschluse 24 30
Netzeingang 25 30

Grundbedienelemente 30
Standby-Taste 1 und Standby-LED 2 .........31
ON-Taste 31
OFF-Taste A 31
Fernbedienungssensor 31
Frontdisplay 6 31
MEMORY-Taste 130 31
ENTER-Taste 14 31
SETUP-Taste 15 31
DIMMER-Taste 15 F 31
Ground-Tuning-Funktionen 31
Bedienelemente zur Frenenzabstimmung (TUNING CONTROLS) E P 31
BAND-Taste BCD 31
FREQUENCY TUNING-Modus 32
PRESET TUNING-Modus 32
RDS-PTY-Suchmodus 32
Zifferntasten 32
Senderspeicher 7G 32
FREQUENCY DIRECT-Taste
Dirkte Frenzeinstellung 32
AUTO TUNING-Taste 12 R 32
TUNE/PRESET-Taste 11 33
PRESET SCAN-Taste H 33
FM MONO-Taste 40 33

RDS- und RBDS-Empfang 33
DISPLAY-Taste 5 M 33
PTY-Taste 51 33
TP-Taste 5 K 34
TA-Taste 5 L 34
AF-Taste 5
Digital Audio Broadcast (DAB) 34
Grundlegende Informationen zu DAB 34
BAND-Taste, DAB-Taste 9 C 34
UP/DOWN-Tasten 34
ENTER-Taste 14 34
DISPLAY-Taste 5 M 34
MEMORY-Taste 10 35
ZIFFERNTASTEN 35
TUNE/PRESET-Taste 11 35
Setup 35
SETUP-Taste 15 35
SETUP-MENU 35
SuchenachemudBASender. 35
AUTO TUNE-Taste 12 R 35
Speichern von DAB-Sendern. 36
Aufrufen eines gespeicherten Senders 36
Technische Daten 36

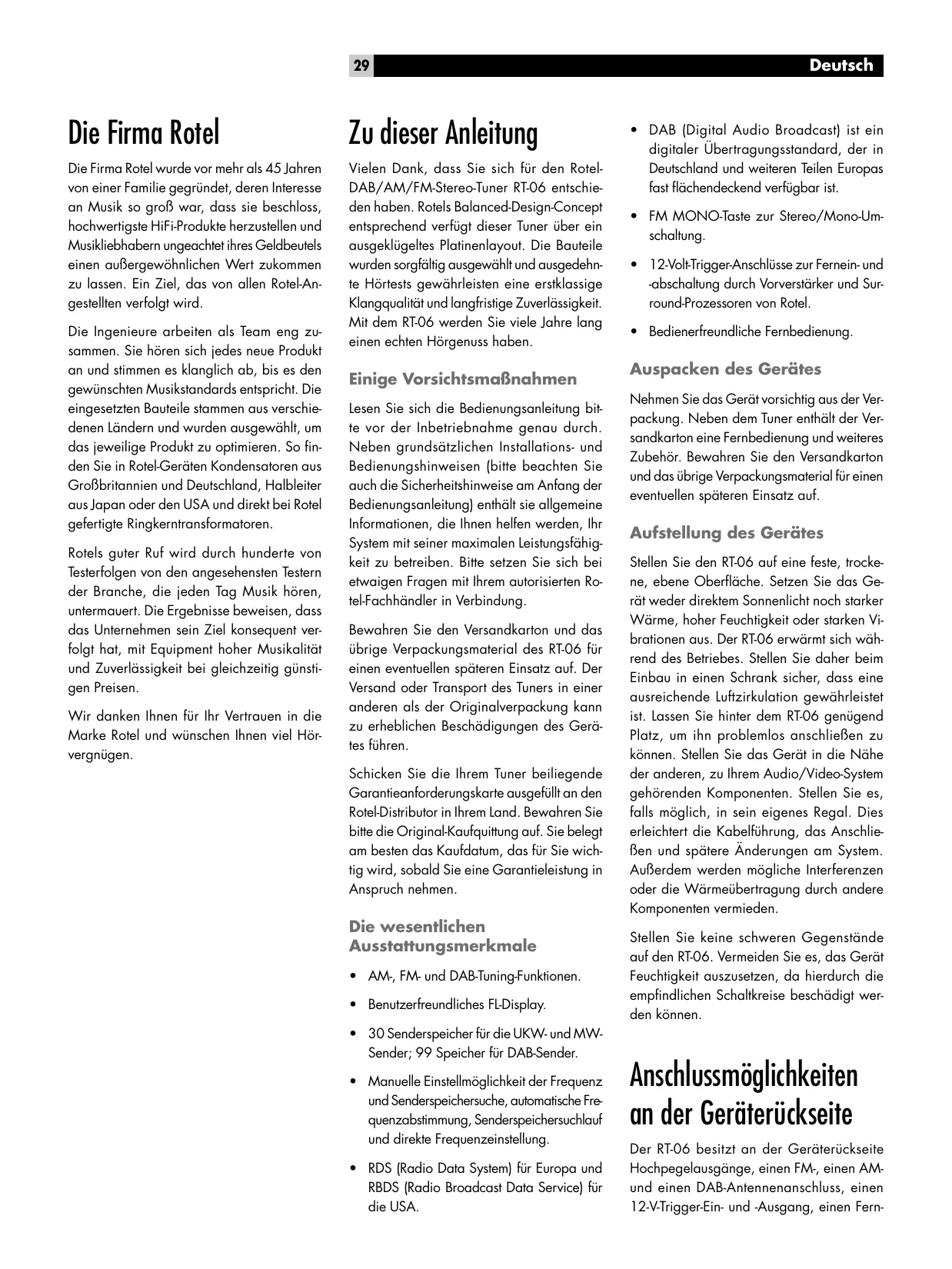

Die Firma Rotel

Die Firma Rotel wurde vor mehr als 45 Jahren von einer Familie gegründet, deren Interesse an Musik so groß war, dass sie beschloss, hochwertigste HiFi-Produkte herzustellen und Musikliebhabern ungeachtet ihres Geldbeutels einen außergewöhnlichen Wert zukommen zu halten. Ein Ziel, das von allen Rotel-An-gestillten verfolgt wird.

Die Ingenieure arbeiten als Team eng zusammen. Sie horen sich jeges neue Produkt an und stimmen es klanglich ab, bis es den gewünschten Musicstandards entspricht. Die eingesetzten Bauteile stammen aus verschiedene Ländern und wurden ausgewählt, um das jeweilige Produkt zu optimieren. So finden Sie in Rotel-Geräten Kondensatoren aus Großbritannien und Deutschland, Halbleiter aus Japan oder den USA und direkt bei Rotel gefertigte Ringkerntransformatoren.

Rotels gutter Ruf wird durch hunderte von Testerfolgen von den angesehensten Testern der Branche, die jeder Tag Musik horen, untermauert. Die Ergebnisse beweisen, dass das Unternehmen sein Ziel consequent verfolgt hat, mit Equipment hoher Musikalität und Zuverlösigkeit bei gleichzeitig günstiger Preisen.

Wir danken Ihnen für Ihr Vertrauen in die Marke Rotel und wünschen Ihnen viel Hörvergnügen.

Zu dieser Anleitung

Vielen Dank, dass Sie sich für den Rotel-DAB/AM/FM-Stereo-Tuner RT-06 entschieden haben. Rotels Balanced-Design-Concept entsprechend verfügt dieser Tuner über ein ausgeklögelteres Platinenlayout. Die Bauteile wurden sorgfältig ausgewählt und ausgedehnnte Hörtests gewährleisten eine erstklassige Klangqualität und langfristige Zuverlösigkeit. Mit dem RT-06 werden Sie viele Jahre lang einenECHEN HÖrgenuss haben.

Einige Vorsichtsmaßnahmen

Lesen Sie sich die Bedienungsanleitungitte vor der Inbetriebnahme bereits durch. Neben grundsätzlichen Installations- und Bedienungshinweisen (bitte beachten Sie auch die Sicherheitshinweise am Anfang der Bedienungsanleitung) enthalt sie allgemeine Informationen, die Ihnen halten werden, Ihr System mit seiner maximalen Leistungsfähigkeit zu betreiben.itte setzen Sie sich bei etwaigen Fragen mit ihrem autorisierten Rotel-Fachhandler in Verbindung.

Bewahren Sie den Versandkarton und das übrige Verpackungsmaterial des RT-06 für einen eventuellen späteren Einsatz auf. Der Versand oder Transport des Tuners in einer anderen als der Originalverpackung kann zu erheblichen Beschädigungen des Gerätes führen.

Schicken Sie die Ihr dem Tuner beiliegende Garantianforderungskarte ausgefüllt an den Rotel-Distributor in Ihr dem Land. Bewahren Sieitte die Original-Kaufquittung auf. Sie beegt am besten das Kaufdatum, das für Sie wichtig wird, sobald Sie eine Garantieleistung in Anspruchnehmen.

Die wesentlichen Ausstattungsmerkmale

AM, FM- und DAB-Tuning-Funktionen.
- Benutzerfreundliches FL-Display.
30 Senderspeicher fur die UKW- und MW-Sender; 99 Speicher fur DAB-Sender.
- Manuelle Einstellmöglichkeit der Freqenz und Senderspeichersuche, automatische Frenzabstimmung, Senderspeichersuchlauf und direkte Frenzeinstellung.
- RDS (Radio Data System) für Europa und RBDS (Radio Broadcast Data Service) für die USA.

• DAB (Digital Audio Broadcast) ist ein digitaler Übertragungsstandard, der in Deutschland und weiteren Teilen Europas fast flächendeckend verfügbar ist.
  FM MONO-Taste zur Stereo/Mono-Umschaltung.
  12-Volt-Trigger-Anschlüsse zur Fernein- und -abschaltung durch Vorversteller und Surround-Prozessoren von Rotel.
  Bedienerfreundliche Fernbedienung.

Auspacken des Gerätes

Nehmen Sie das Gerät vorsichtig aus der Verpackung. Neben dem Tuner enthalt der Versandkarton eine Fernbedienung und weiteres Zubehör. Bewahren Sie den Versandkarton und das übrige Verpackungsmaterial für einen eventuellen späteren Einsatz auf.

Aufstellung des Gerätes

Stellen Sie den RT-06 auf eine feste, trockenne, ebene Oberfläche. Setzen Sie das Gerät weder direktem Sonnenlicht noch starker Wärme, hoher Feuchtigkeit oder starken Vibrationen aus. Der RT-06 erwartt sich während des Betriebes. Stellen Sie daher beim Einbau in einen Schrank sicher, dass eine ausreichende Luftzirkulation gewährleistet ist. Lassen Sie hinter dem RT-06 genugend Platz, umihn problemlos anschließen zu konnen. Stellen Sie das Gerät in die Höhe der anderen, zu ihrem Audio/Video-System gehörenden Komponenten. Stellen Sie es, falls möglich, in sein eigenen Regal. Dies erleichtert die Kabelführung, das Anschlieben und später Änderungen am System. Außer dem werden möglich Interferenzen oder die Wärmeübertragung durch andere Komponenten vermieden.

Stellen Sie keine schweren Gegenstände auf den RT-06. Vermeiden Sie es, das Gerät Feuchtigkeit auszusetzen, da hierdurch die empfindlichen Schaltkreise beschädigt werden können.

Anschlussmöglichkeiten an der Geräterückseite

Der RT-06 besitz an der Geräterückseite Hochpegelausgabe, einen FM-, einen AM- und einen DAB-Antennenanschluss, einen 12-V-Trigger-Ein- und -Ausgang, einen Fern

bedienungssensor, DAB-Digitalausgabe und einen Netzeingang.

HINWEIS: SchlieBen Sie die Systemkomponenten erst an das Netz an, wenn die Geräte miteinander verbunden sind und alle Verbindungen zwischen den Geräten ordnungsgemäß hergestellt wurden.

FM-Antennenanschluss 17

Der RT-06 wird mit einer T-formigen UKW-Zimmerantenne geliefert. Nehmen Sie die Antenne aus der Verpackung und schlieben Sie den Koax-F-Stecker an den FM-Anschluss an der Rückseite des RT-06 an. An jeder Seite der T-formigen Antenne befindet sich jeweils eine Ose. Damit kann die Antenne an einer Wand befestigt werden. Experimentieren Sie mit der Position der Antenne, bis der Empfang optimal ist.

HINWEIS: Verwenden Sie eine Außenantenne, so schlieben Sie das 75-Ohm-Koaxialkabel anstelle der Zimmerantenne an den FM-Anschluss an. Vorher ist das Antennensystem von einem Fachmann den örtlichen Bestimmungen entsprechend zu installmenten.

MW-Rahmenantenne 16

Zum Empfang der MW-Audiosignale liegt dem RT-06 eine Rahmenantenne aus Kunststoff bei. Nehmen Sie die Rahmenantenne aus der Verpackung und platzieren Sie diese in der Nähe des RT-06. Die Antenne kann mit Hilfe des vorgesehenen Aufhängers an der Wand befestigt werden. Sie können aber auch den mittleren Bereich umklappen und einrasten setzen, so dass die Antenne dann aufgestellt werden kann.

Schlieben Sie das zweiadrige 300-Ohm-Kabel der Rahmenantenne mit den Kabelschuhen an die mit AM LOOP gekennzeichneten Anschlussklemmen an. Dabei spiel es keine Rolle, welches Kabel mit welcher Anschlussklemme verbunden wird. Achten Sie aber auf eine stabile Verbindung und darauf, dass die beiden Kabel sich nicht berühren.

Verändern Sie die Ausrichtung der Antennesolange, bis Sie einen optimalen Empfang haben.

HINWEIS: Eine Außenantenne wird wie die Rahmenantenne über ein zweiadriges 300-Ohm-Kabel an die mit AM LOOP gekennzeichneten Anschlussklemmen ange-schlossen.

DAB-Antenne 19

Zum Lieferumfang gehört eine DAB-Zimmer-antenne. Ist der Empfang mit dieser Antenne schlecht, empfehlen wir die Verwendung einer DAB-Außenantenne. Die Außenantenne kann über einen Antennen-F-Stecker mit dem „Antenna DAB"-Anschluss an der Gerättrück-seite verbunden werden.

Cinch-Ausgänge 20

Über die beiden Hochpegel-Cinch-Audioausgänge sendet der RT-06 Stereosignale konstanter Stärke zu Ihr Vorversteller, System-Controller oder Vollversteller.

Verwenden Sie ein Standard-Cinch-Audiokabel, um die mit „LEFT OUTPUT" gekenn-zeichnete Buchse mit dem linken Tuner-Eingangsanschluss und die mit „RIGHT OUTPUT" gekenn-zeichnete Buchse mit dem rechten Tuner-Eingangsanschluss an Ihr System-Controller zu verbinden.

DAB-Digitalausgabe

Zur Signalübertragung zu den verfügbaren DAB(Digital Audio Broadcast)-Sendern stehen ein Koaxial- und ein S/PDIF-Ausgang zur Verfügung. DAB sorgt für einen störungsfreien Empfang. Ferner bietet DAB Audio mit CD-ähnlicher Qualität sowie entsprechende Übertragungsdaten.

Computerschnittstelle 27

Der RT-06 kann über einen Computer mit spezieller Audio-Software betrieben werden. Dabei werden die Betriebscodes vom Computer über den seriellen RS-232-Anschluss gesendet. Ferner ist auf diese Weise ein Update des RT-06 mit spezieller Rotel-Software möglich.

Anschluss bietet der COMPUTER I/O-Eingang an der Geräterückseite. Die Verbindung zu diesen Eingängen kann über einen RJ-45-8-Pin-Stecker hergestellt werden. Diese Stecker werden normalerweise bei der 10-BaseT UTP-Ethernet-Verkabelung genutzt.

Weitere Informationen zu den Anschlussmöglichkeiten, der Software und den Betriebs

codes erhalten Sie bei ihrem autorisierten Rotel-Fachhändler.

EXT REM IN-Anschluss 23

These 3,5-mm-Anschlussbuchse empfängt die Befehlcodes eines Video-Link-Infrarotempfängers von Xantech (konnen Sie optional bei Systeminstallauren erwerben). Sie wird genutzt, wenn die von einer Fernbedienung gesendeten Infrarotsignale nicht den Fernbedienungssensor an der Gerätefront erreichen können. Lassen Sie sich bezüglich externer Empfänger und der geeigneten Verkabelung für die EXT REM IN-Buchse von Ihrem autorisierten Fachhandler beraten.

12V TRIGGER-Anschlüsse 24

Der RT-06 kann über ein 12-Volt-Trigger-Signal von einem Rotel-Vorveränderer aktiviert werden.

Der Trigger-Eingang akzeptiert Gleich- und Wechselspannungssignale von 3 bis 30 Volt. Ist ein Kabel an den 12-Volt-Trigger-Eingang angeschlossen und liegt ein Signal an, wird der RT-06 aktiviert.

Liegt kein Trigger-Signal mehr an, schaltet das Gerät in den Standby-Modus. Die LED an der Gerätefront leuchtet weiter, das Display nicht.

Über den Trigger-Ausgang kann auch ein 12-Volt-Trigger-Signal zu einem angeschlossen Gerät geleitet werden. Das Signal liegt im normalen Betrieb bei 12 Volt.

Netzeingang 25

Ihr RT-06 wird von Rotel so eingestellt, dass er der in Ihrem Land üblichen Wechselspannung (Europa: 230 Volt/50 Hz, USA: 120 Volt/60 Hz) entspricht. Die Einstellung ist an der Geräterückseite angegeben.

SchlieBen Sie das Gerät nur mit dem beiliegenden Netzkabel an den Netzeingang an.

Grundbedienelemente

Die folgenden Erläuterungen helfen Ihnen, sich mit den Ausstattungsmerkmalen und Bedienelementen vertraut zu machen. Die Nummern und Buchstaben beziehen sich auf die Abbildungen am Anfang dieser Bedienungsanleitung. Die meisten Funktionen konnen über die Bedienelemente an der Gerätefront und

die beiliegende Fernbedienung gesteuert werden. Mocht den Sie beispisse von MW auf UKW umschalten, konnen Sie entweder die Taste an der Gerätefront oder die Taste auf der Fernbedienung drücken. Ist nur eine Zahl oder nur ein Buchstabe angegeben, so kann diese Funktion nur über das Bedienelement an der Gerätefront oder nur über die Fernbedienung aktiviert werden.

HINWEIS: Die zum Tunen genutzten Bedieneleme des DAB/AM/FM-Tuners werden in den nachsten Kapitel in dieser Bedienungsanleitung beschrieben.

Standby-Taste und Standby-LED

Die STANDBY-Taste befindet sich nur an der Gerätefront des RT-06 und nicht auf der Fernbedienung.

Die STANDBY-LED leuchtet, wenn das Gerät ans Netz angeschlossen ist.

ON-Taste 5

Nur auf der Fernbedienung

Durch Drücken der ON-Taste deaktivieren Sie den Standby-Modus und setzen den RT-06 in den normalen Betrieb.

OFF-Taste A

Nur auf der Fernbedienung

Mit Drücken der OFF-Taste setzen Sie den RT-06 in den Standby-Modus. Das Gerät erhalt immer noch Strom, die Funktionen sind jedoch deaktiviert.

Fernbedienungssensor 3

Über这点es Fenster werden die von der Fernbedienung übermittelten Infrarotsignale empfangen. Richten Sie die Fernbedienung auf diesen Sensor, um eine korrekte Signalübertragung zu gewährleisten. Stellen Sie sicher, dass der Sensor nicht durch Kabel oder sonstiges Zubehör verdeckt wird.

Frontdisplay

Das große FL-Display ist mittig in den RT-06 integriert. Es stellt Statusinformationen über den DAB/AM/FM-Tuner zur Verfügung (z. B. Anzeige der Sendefrequency, des Bandbereichs, des Senderspeichers, von RDS-Informationen usw.).

MEMORY-Taste 10

Mit der MEMORY-Taste konnen verschiedene Einstellungen im Setup und beim Betrieb des RT-06 bestätigt und gespeichert werden (z. B. die Senderspeicher). Weitere Details folgen in den entsprechenden Abschnitten.

ENTER-Taste 14

Durch Drücken der ENTER-Taste aktivieren Sie den im SETUP-Display angewählten Parameter.

SETUP-Taste 15

Öffnet und schließ das Setup-Menü des RT-06. Über diese Taste werden einerseits die Setup-Menus aufgerufen. Andererseits bietet sie die Möglichkeit, über die Tasten ENTER, UP/DOWN an der Gerätefront die Länder modi zuändern.

DIMMER-Taste

These Taste steht an der Gerätefront und auf der Fernbedienung zur Verfügung. Sie können zwischen vier Helligeitsstufen des Displays wahren. Drücken Sie diese Taste, um nacheinander die vier Einstellungen anzuwahlen.

HINWEIS: Wird der Tuner aus- und dann wie der eingeschaltet, leuchtet das Display in der normalen Helligeitsstufe. Die Dimmer-Einstellung steht auch im SETUP-MENU zur Speicherung im Setup zur Verfugung, bis der Netzstrom ausgeschaltet wird.

Ground-Tuning-Funktionen

Der RT-06 ist ein AM/FM-Digitaltuner mit RDS- und RBDS-Funktion und 30 Senderspeichern sowie ein DAB-Tuner mit maximal 99 Speichern für DAB-Sender.

• Setzen Sie zum manuellen Einstellen der Freqenz den TUNE/PRESET-Modus auf TUNE. Deaktivieren Sie die AUTO TUNING-Funktion. Schalten Sie mit den TUNING-Bedienelementen auf niedrigere bzw. höhere Frenzen um.
• Bei der direkten Frenzeinstellung geben Sie die Freqenz des gewünschten Senders direkt über die Zifferntasten ein. Drücken Sie zunachst die FREQUENCY DIRECT-Taste an der Gerätefront oder auf der Fernbedienung und geben Sie die

Zahlen anschließend über die entsprechenden ZIFFERNTASTEN ein.

• Bei der automatischen Frequenz-abstimmung konnen Sie mit den TUNING-Bedienelementen auf niedrigere und höhere Frenzen umschalten und so das{nachste Sendesignalfinden. Setzen Sie dazu den TUNE/PRESET-Modus auf TUNE.Deaktivieren Sie die AUTO TUNING-Funktion.
• Bei der Senderspeichersuche konnen Sie die Nummer eines gespeicherten Senders für das AM/FM-oder DAB-Band direkt über die ZIFFERNTASTEN eingeben.
• Beim Senderspeichersuchlauf werden die gespeicherten Sender der Reihe nach abgerufen. Drücken Sie die PRESET SCAN-Taste, um mit dem Suchlauf zu beginnen.
  Die RDS (Europa)- bzw. RBDS (USA)- Funktion bietet eine Reihe von besonderen Tuning- und Suchmoglichkeiten. Diese basieren auf Datencodes, die mit dem Sendesignal encodiert sind. Detaillierte Informationen hierzu konnen Sie dem Kapitel „RDS- und RBDS-Empfang" in dieser Anleitung entnehmen.

Bedienelemente zur

Frequenzabstimmung

(TUNING CONTROLS) E P

Ein Tastenpaar an der Gerätefront und die Tasten „FREQ UP/DOWN" sowie „PRESET UP/DOWN" auf der Fernbedienung dieren beim RT-06 als wesentliche Bedienelemente zur Frenenzabstimmung. Die Funktion der Tasten an der Gerätefront und auf der Fernbedienung ist identisch. Diese Tastenietenabhängig vom Betriebsmodus mehrere verschiedene Funktionen.

BAND-Taste BCD

Mit der BAND-Taste wahren Sie aus, ob der Tuner ein DAB-, AM- oder FM-Übertragungssignal empfängt. Durch Drücken der Taste konnen Sie zwischen DAB, AM und FM hin und her schalten. Zur Bestätigung ihrer Wahl leuchtet eine entsprechende Anzeige im linken Bereich des Displays an der Gerätefront. Ferner wird die Frequenz des eingestillten Senders angezeigt.

FREQUENCY TUNING-Modus

• Bei deaktivierter AUTO TUNING-Funktion drücken Sie eine TUNING-Taste, um manuell zur{nachsten Frequenz zu springen. Dies ist unabhängig davon, ob auf dieser Frequenz gesendet wird oder nicht. Weitere Informationen zur Änderung der Tuning-Modi entnehmen Sieitte den Abschnitten TUNE/PRESET-Taste und AUTO TUNING-Taste.
• Bei aktivierter AUTO TUNING-Funktion drücken Sie eine TUNING-Taste, um den AUTO TUNING-Modus zu aktivieren. Der Tuner beginnnt nun automatisch, die einzelnen Frenzen zu durchlaufen, bis das{nachste Empfangssignal erkannt wird. Ist der gefundene Sender nicht der gewünschte, wiederholen Sie den automatischen Tuning-Vorgang, um den nachsten Sender zuuchen. Schwache Sender werden im Auto Tuning-Modus übersprungen. Empfängt der Sender kein Signal, so kehrt er zum zuletzt eingestallenten Sender zurück. Weitere Informationen zur Änderung der Tuning-Modi entnehmer Sieitte den Abschnitten TUNE/PRESET-Taste und AUTO TUNING-Taste.

PRESET TUNING-Modus

Drücken Sie eine TUNING-Taste, um zum nachsten Senderspeicher zu springen. Dem Abschnitt TUNE/PRESET-Taste konnen Sie weitere Informationen zum Ändern der Tuning-Modi entnahmen.

RDS-PTY-Suchmodus

Drücken Sie eine TUNING-Taste, um die gewünschte Programmkategorie aus der im Display erscheinenden Liste auszuwahlen. Weitere Informationen enthalten Sieitte im Kapitel „RDS- und RBDS-Empfang" dem Abschnitt PTY-Taste.

HINWEISS: Einige Anzeigen im Frontdisplay halten beim Einstellen des Tuners. Ein großes Display zeigt die eingestellte Frequenz und das Erhöhen und Senken der Frequenz während des Tunens an. Eine Signalstärkeanzeige gibt Informationen zur Intensität des eingehenden Signals. Das Wort TUNED erscheint, wenn ein Signal ausreichender Stärke empfangen wird. Ist das eingehende Signal ein StereofM-Signal, leuchten die Buchstaben ST. Darüber hinaus gibt Anzeigen für den gerade ausgewählten Tuning-Modus.

Zifferntasten

Senderspeicher 76

Der RT-06 kann bis zu 30 UKW-/MW-Sender sowie 99 DAB-Sender speichern. Diese Sender konnen jederzeit über die ZIFFERN-TASTEN abgerufen werden.

Im Werk werden im RT-06 eine Reihe von Sendern gespeichert, wobei diese nicht unbedingt überall empfangen werden können.

So speichern Sie einen neuen Sender:

1. Stellen Sie den gewürschten Bandbereich ein: UKW oder MW.
2. Drücken Sie die MEMORY-Taste an der Gerätefront. Im Frontdisplay blinkt das Wort MEMORY.
3. Drücken Sie – während die MEMORY-Anzeige blinkt – die Nummer, unter der Sie die Senderfrequenz speichern möhen. Um beispisseweise einen Sender unter der Nummer 3 zu speichern, drücken Sie die Zifferntaste 3. Um einen Sender unter der Nummer 15 zu speichern, drücken Sie erst die Taste 1 und anschließend die Taste 5.
4. Ein Sender wird aus dem Speicher geleöscht, sobald unter derselben Nummer eine neue Frenz gespeichert wird.

Möchten Sie einen gespeicherten Sender abrufen, so drücken Sie die entsprechenden ZIFFERNTASTEN. Um z.B. Senderspeicher 3 abzurufen, drücken Sie die Taste 3. Um Senderspeicher 30 abzurufen, drücken Sie die Taste 3 und anschließend innerhalb von 5 Sekunden die Taste 0.

HINWEIS: Die ZIFFERNTASTEN können auch für die direkte Frenzeinstellung verwendet werden (siehe)nachsten Abschnitt).

FREQUENCY DIRECT-Taste ① Direkte Frenzeinstellung

Kennen Sie die genaue Frequenz des gewünschten Senders, können Sie ihn direkt mit der FREQUENCY DIRECT-Taste und den ZIFFERNTASTEN einstellen.

1. Drücken Sie die FREQUENCY DIRECT-Taste, um die Ziffernstaten vom Senderspeicher auf den Direktzugriffsmodus zu schalten. Die Senderfrequenz im Front-display schaltet auf Platzhalter um, die

für die Senderfrequenz stehen. Der erste Platzhalter blinkt.

1. Geben Sie über die ZIFFERNTASTEN die ersten Ziffer der Senderfrequenz ein. Die Ziffer entscheidt im Frequenzdisplay und der zweite Platzhalter blinkt. Geben Sie die restlichen Ziffern für die Freqenz ein. Sind alle Ziffern eingegeben, stimmt der Tuner automatisch auf die angezeigte Senderfrequenz ab.

HINWEIS: Bei der amerikanischen Version gehen Sie im FM-Modus durch Drücken der 1 eine 10 ein. Bei der europäischen Version,müssen Sie zur Eingabe einer 10 die 1 und anschließend die O drucken.Fur die amerikanischen FM-Sender geben Sie nach dem Punkt nur eine Ziffer ein (siehe das erste der folgenden Beispiele).Fur die europäischen FM-Sender ist hinter dem Punkt die Eingabe von zwei Ziffern erforderlich (siehe das zweite der folgenden Beispiele).

BEISPIELE:

• (USA FM) 87.50MHz Drücke: 8 > 7 > 5
• (Europa FM) 87.50MHz Drücke: 8 > 7 > 5 > 0
• (USA AM) 1610kHz Drucke: 1 > 6 > 1
• (Europa AM) 1611kHz Drucke: 1 > 6 > 1 > 1

Erfolgts innerhalb von 5 Sekunden keine Frenzeingabe, wird die FREQUENCY DIRECT Tuning-Funktion deaktiviert. Der Tuner schaltet auf den zuletzt eingestillten Sender zurück.

AUTO TUNING-Taste 12 R

Mit der AUTO TUNING-Taste konnen Sie zwischen der Frenquenzuchfunktion und der manuellen Frenenzabstimmung wahlen. Drücken Sie im AUTO TUNING-Modus die TUNING-Bedienelemente an der Gerätefront oder auf der Fernbedienung, beginnt der Tuner automatisch nach dem nachsten Empfangssignal zuuchen. Stellt der Tuner nicht den gewündschen Sender ein, nutzen Sie erneut die TUNING-Bedienelemente, um den nachsten Sender zuuchen. Schwache Sender werden beim Auto Tuning übersprungen. Empfangt der Tuner kein Signal, kehr er zum vorher eingestellten Sender zurück. Drücken Sie die AUTO TUNING-Taste, um zwischen dem FREQUENCY TUNING-Modus und dem

AUTO TUNING-Modus hin und her zu schalten. Im Display erscheint bei aktivierter Auto Tuning-Funktion eine AUTO-Anzeige.

HINWEIS: Der AUTO TUNING-Modus wird deaktiviert, wenn die TUNE/PRESENT-Taste in den PRESET Tuning-Modus gesetzt wird (siehe folgenden Abschnitt).

TUNE/PRESET-Taste 11

Mit der TUNE/PRESET-Taste konnen Sie zwischen dem FREQUENCY TUNING-Modus (nach Drücken der TUNING-Bedienelementeucht der RT-06 die nachste Sendefrequenz) und dem PRESET TUNING-Modus (nach Drücken der TUNING-Bedienelementeucht der RT-06 den nachsten gespeicherten Sender). Drücken Sie die TUNE/PRESET-Taste, um zwischen den beiden Modi hin und her zu schalten. Bei aktiviertem PRESET-Modus leuchtet im Frontdisplay eine PRESET-Anzeige.

HINWEIS: Der AUTO TUNING-Modus wird deaktiviert, wenn die TUNE/PRESENT-Taste in den PRESET Tuning-Modus gesetzt wird (siehe folgenden Abschnitt).

PRESET SCAN-Taste H

Durch Drücken dieser Taste wird der Senderspeichersuchlauf aktiviert. Alle gespeicherten Sender werden der Reihe nach abgerufen und jeder Sender für fünf Sekunden gespielt, bevord der RT-06 zum nächsten schaltet. Spiel der RT-06 den gewünschten Sender, drücken Sie noch einmal die PRESET SCAN-Taste, um den Senderspeichersuchlauf zu beenden.

HINWEIS: Ist bereits ein gespeicherter Sender eingestellt, so beginnt der Senderspeichersuchlauf nach Drücken der PRESET SCAN-Taste mit der nachst hohenen Speichernummer. Es werden alle Senderspeicher abgerufen, bis der Tuner am Ausgangssender angekommen ist. Drücken Sie die PRESET SCAN-Taste und ist vorher kein gespeicherter Sender eingestellt worden, so beginn't der Senderspeichersuchlauf mit SENDERSPEICHER 1 und ruft bis SENDERSPEICHER 30 alle gespeicherten Sender ab.

FM MONO-Taste 40

Mit der FM MONO-Taste schalten Sie im FM-Modus von Stereo- auf Monoempfang um. Im Stereo-Modus horen Sie ein Stereosignal, wenn der übertragende Sender ein

Stereosignal sendet und die Signalstärke groß genug ist. Im Frontdisplay leuchtet die Stereoanzeige. Im Mono-Modus horen Sie ein Monosignal, auch wenn der Sender ein Stereosignal ausstrahlt.

HINWEIS: Das Umschalten in den Mono-Modus kann ein sinnvoller Weg sein, um den Empfang schwacher oder welt entfernter FM-Signale zu verbessern. Für einen sauberen Monoempfang ist eine geringere Signalstarke erforderlich als für den Stereoempfang.

RDS- und RBDS-Empfang

Der Rotel RT-06 ist mit RDS(Radio Data System)-Funktion für Europa und RBDS(Radio Broadcast Data Service)-Funktion für Amerika ausgestellt. Bei diesen Übertragungssystemen werden beim UKW-Empfang zusammen mit dem Radiosignal encodierte Signale übertragen. Diese Signale werden decodiert und damit eine Reihe zusätzlicher Informationen zur Verfügung gestellt:

1. Anzeige des Sendernamens (z.B. BBC1)
2. Anzeige des Programminhalts des jeweiligen Senders (z.B. ROCK oder NEWS)
3. Verkehrsfunk
4. eine Fließtextanzeige für Ankündigungen oder Informationen

Zusätzlich haben Sie mit der RDS-Funktion die Möglichkeit,

1. nach einem Sender zuuchen, der den gewünschten Programminhalt ausstrahlt (PTY)
2. einen Sender mit Verkehrsfunk zuuchen (TP)
3. sich den stärksten Sender mit speziellen Verkehrsinformationen zuuchen (TA).

RDS-Übertragungen gehören in weitere europäischen Märkten seit Jahren zum Standard. Es gibt eine große Anzahl von RDS-Senden und die meisten Endgebraucher sind mit der Nutzung von RDS bestens vertraut. In den USA ist die Implementierung von RBDS-Systemen gebrauchlicher.

HINWEIS: Die Nutzung der RDS/RBDS-Funktionen ist nur dann möglich, wenn der Sender RDS/RBDS-encodierte Signale aussendet. Somit Funktioniert dies nur in Ländern, in denen RDS/RBDS implementiert ist. Sind keine RDS/RBDS-Sendervorhanden, arbeitet der RT-06 als Standard-Radio-Receiver.

HINWEIS: RDS- und RBDS-Informationen stehen nur bei UKW-Sendern zur Verfügung. Die im Folgenden beschriebenen Features und Tasten können nur im FM-Modus genutzt werden.

DISPLAY-Taste 5M

Überträgt ein eingestellter Sender RDS-Informationen und leuchtet die RDS-Anzeige im Frontdisplay, so gibt es fünf Display-Optionen. Diese können Sie nacheinander durch Drucken der DISPLAY-Taste abrufen:

1. Standard-FREQUENZ-Anzeige.
2. PROGRAMMDIENST-Bezeichnung. Dies ist normalerweise der Sendername wie z.B. BBC1. Sendet der eingestellte Sender keine RDS-Signale, blinkt im Display PS.
   3.PROGRAMMKATEGORIE.Dabei handelt es sich um eine standardisierte Liste von Programmtypen (z.B. NEWS, CURRENT AFFAIRS, INFO, SPORT, EDUCATION, DRAMA,CULTURE,SCIENCE,VARIOED, POP,ROCK,EASY LISTENING,LIGHT CLASSICAL,SERIOUS CLASSICAL,OTHER MUSIC,WEATHER,FINANCE,CHILDREN, SOCIAL AFFAIRS,RELIGION,PHONE IN,TRAVEL,LEISURE,JAZZ,COUNTRY, NATIONAL MUSIC,OLDIES,FOLK und DOCUMENTARY).Sendet der gewählte Sender keine RDS-Signale,blinkt im Display PT.
3. CLOCK TIME. Eine vom Sender übertragene Zeit- und Datumsanzeige. Überträgt der eingestellte Sender kein RDS-Signal, blinkt im Display CT.
4. RADIO TEXT. Vom Sender ausgestrahltesatzliche FlieBtextinformationen. Überträgt der ausgewählte Sender kein RDS-Signal, blinkt im Display RT.

PTY-Taste 51

Die PTY-Suchfunktion erfolglicht die Suchen nach RDS-Sendern, die eine vorgegebene Programmkategorie ausstrahlen.

1. Drücken Sie die PTY-Taste. Die Programmkategorie des eingestellten Senders erscheid im Display.
2. Wenn Sie dies möchten, so können Sie mit den TUNING-Tasten die Liste durchsuchen und auf eine andere PROGRAMMKATEGorie umschalten.
3. Drücken Sie die PTY-Taste innerhalb von 5 Sekunden ein zweites Mal. Der Tuner sicht nun nach einem RDS-Sender, der die gewählte Programmkategorie überträgt. Wird die PTY-Taste innerhalb der nachsten 5 Sekunden nach Auswahl der Programmkategorie nicht gedrückt, wird die Suchfunktion deaktiviert.
4. Findet der Tuner keinen Sender, der die gewünschte Programmkategorie ausstrahlt, kehrt der Tuner zum zuletzt eingestellten Sender zurück.
5. Deaktivieren Sie die PTY-Funktion durch Drucken einer beliebigen anderen Taste (mit Ausnahme von DIMMER und FM MONO).

TP-Taste K

Sie suchen einen RDS-Sender, der Verkehrsfunk überträgt:

1. Drücken Sie die TP-Taste. Der Tuner wird versuchen, einen RDS-Sender zu finden, der Verkehrsinformationen sendet.
2. Findet er keinen Sender, wird der Tuner zum zuletzt eingestellten Sender zusückkehren.
3. Deaktivieren Sie die TP-Funktion, indem Sie eine beliebige andere Taste drucken (mit Ausnahme von DIMMER und FM MONO).

TA-Taste 51

So finden Sie einen starken RDS-Sender, der spezielle Verkehrsinformationen überträgt:

1. Drücken Sie die TA-Taste. Der Tuner wird versuchen, einen RDS-Sender zu finden, der die gewündsten VerkehrsinFORMATIONen überträgt.
2. Findet er keinen Sender, wird der Tuner zum zuletzt eingestellten Sender zurückkehren.
3. Deaktivieren Sie die TA-Funktion, indem Sie eine beliebige andere Taste drucken

(mit Ausnahme von DIMMER und FM MONO).

AF-Taste 50

1. Drücken Sie die AF-Taste. Die Suche beginn und es wird geprüft, ob ein stärkerer Sender das gleiche Programm ausstrahlt.
2. Findet er keinen Sender, wird der Tuner zum zuletzt eingestellten Sender zusückkehren.
3. Ist der neue Sender schwacher als der zuvor eingestellte, so keht der Tuner zu letzterem zurück.
4. Deaktivieren Sie die AF-Funktion, indem Sie eine beliebige andere Taste drucken (mit Ausnahme von DIMMER und FM MONO).

Grundlegende Informationenzu DAB

DAB steht fur „Digital Audio Broadcast" und ist ein digitaler Übertragungsstandard für den terrestrischen Empfang von Hörfunkprogrammen. DAB bietet Audio mit CD-ähnlicher Qualität sowie einen praktisch störungsfreien Empfang.

DAB arbeitet im Freqenzband III (174-240 MHz) und im L-Band (1452 - 1492 MHz). Das Band III ist in 41 mit 5A bis 13F gekenn-zeichnete Kanäle unterteil.

Die DAB-Kanäle sind in Ensembles (auch als Multiplexe besteht) kategorisiert. jeder Multiplex bietet eine Reihe von Radioprogrammen und zusätzlichen Datendiensten. Er hat eine feste Gesamtkapazität, die aber flexibel unter den verschiedene Programmen und Diensten aufgeteilt werden kann. Jedes Ensemble bzw. jeder Multiplex wird wie ein klassisches UKW-Radioprogramm in einem bestimmten Bereich ausgestraht, beispelsweise innerhalb eines Bundeslandes oder nur in einer Stadt, oder weitereicht auch in gaz Deutschland. In einem Gebiet können damit weitere verschidene Ensembles ausgestraht werden. Ein Ensemble bzw. Multiplex verwendet darüber aber immer nur eine einzige Frequenz und hat eine eindeutige Identifikationsnummer

und einen Namen. Die DAB-Technologie ermöglich besteht der Übertragung von Audiodaten auch die von zusätzlichen Daten, z.B. von weiteren Audiokanäten, Text und in Zukunft auch die Übertragung von Bildern und Computerdaten.

HINWEIS: Benutzen Sie den DAB-Tuner zum ersten Mal, wird das FL-Display Sie Fragen, ob Sie die Auto Tuning-Funktion nutzen wollen, um den verfügbaren Service in Ihr Gebiet zu finden. In den meisten Fällen muss das Auto Tuning nur einmal durchgeführt werden. Wahlen Sie YES, um die Wahl zu bestätigen. Anschließenducht der Tuner automatisch nach im DAB-Netzwerk zur Verfugung stehenden Sendern. Die Anzahl der empfangenen Sender hangt von der Platzierung ihrer Ante nne und den in ihrer Gegend zur Verfugung stehenden Multiplexen ab. Für einen optimalen Empfang empfehlen wir, eine spezielle Außenantenne zu verwenden.

BAND-Taste, DAB-Taste 9C

Der RT-06 empfängt AM-, FM- und DAB-Signale. Der DAB-Modus wird durch Drücken der BAND-Taste an der Gerätefront ausgewählt. Einen direkten Zugriff auf den DAB-Modus haben Sie, wenn Sie die DAB-Taste auf der Fernbedienung betätgien.

UP/DOWN-Tasten

Über die UP/DOWN-Tasten können die Sender sowie die Optionen im Setup-MENU angewählt werden (siehe Abschnitt SETUP-MENU).

ENTER-Taste 14

Drücken Sie die ENTER-Taste an der Gerätefront, um einen ausgewählten Parameter zu bestätigen.

DISPLAY-Taste 5M

Im oberen Displaybereich des RT-06 entscheidet die Service-Kennung. Diese Information wird über das Netzwerk empfangen und ermöglicht mehrere Displaymodi, die im unteren Bereich des FL-Displays angezeigt werden. Drücken Sie die DISPLAY-Taste, um zwischen den verschiedenen Modi hin und her zu schalten.

- Program type (Programminhalt):

Zeigt das Genre oder sonstige Programm-informationen an.

• Ensemble name (Paket-Name): Multiplex-Kennung wird angezeigt.
• Frequency (Frequenz): Gibt die Fren-zenz an, mit der der angewählte Multiplex übertragen wird.
• Bit rate (Datenrate): Zahl der pro Zeiteinheit übertragenen Bits (Informationen). Diese wird in tausend Bits pro Sekunde (kBit/s) angegeben. Auf diese Weise erhalten Sie Informationen zur Qualität der Übertragung. Je higher die Datenrate,esto better die Klanqualität.
• Dynamic label segment: Zuständig für das ständig wechselnde Mitsenden von Kurztexten. Es handelt sich um Fliebtextanzeigen im FL-Display, die Informationen zur Playlist und zum aktuellen Programminhalt geben. Dieses Feature hangt vom ServiceProvider und vom Sender ab.
• Signal strength (Signalstärke): Im Blockformat wird die Eingangssignalstärke zum DAB-Modul angezeigt.

MEMORY-Taste 10

Der RT-06 kann bis zu 99 DAB-Sender speichern. Mochten Sie einen angewählten Sender speichern, drücken Sie die Memory-Taste an der Gerätefront und dann eine der Ziffern-tasten an der Gerätefront, unter der Sie den Sender speichern möchten. Das Speichern von FM- und DAB-Senden erfolgt separat, d.h., ein DAB-Sender kann unter „1" gespeichert werden und ein anderer Sender unter der gleichen Nummer für FM.

ZIFFERNTASTEN 6

Die Zifferntasten können zum Speichern eines Senders oder zum Aufrufen eines Senderspeichers genutzt werden.

TUNE/PRESET-Taste 11

Der RT-06 besitzt zwei Betriebsmodi:

DAB Manual Mode:

Wird der Tuner in diesen Modus gesetzt, können Sie mit Hilfe der Up/Down-Tasten durch alle zur Verfugung stehenden Sender rolten.

DAB Preset Mode:

Nutzen Sie die Preset-Taste, um mit den Up/Down-Tasten durch die gespeicherten Sender zu rolten. Preset erscheint im FL-Display, wenn dieser Modus aktiviert ist.

Setup

HINWEIS: Das Setup-MENU bietet weitere Einstellmöglichkeiten. Für die meisten Systeme sind jedoch bereits die Werksvoreinstellungen optimal.

SETUP-Taste 15

Über die SETUP-Taste an der Gerätefront rufen Sie das Setup-MENU auf, durch das weitere Einstellmöglichkeiten für den RT-06 zur Verfügung stehen.

SETUP-MENU

Drücken Sie die SETUP-Taste an der Gerätefront, um sich die Menüeinstellungen des RT-06 im FL-Display anzeigen zu halten. Sie verlassen das Setup, indem Sie erneut die SETUP-Taste drücken. Nach kurzer Zeit wird das Menu automatisch verlassen, wenn keine Tasten gedrückt werden.

Verwenden Sie die UP/DOWN-Tasten an der Gerätefront, um durch die verschiedene Menüeinstellungen zu rollen. Drücken Sie die ENTER-Taste, um eine Einstellung zu bestätigten.

Die folgenden Optionen stehen zur Verfügung (für die Nutzung dieser Features müssen Sie einiges über ihren örtlichen DAB-Sender wissen):

DAB DAC VOLUME: Beim RT-06 konnen Sie Pegelanpassungen vornehmen. Verwenden Sie die UP- und DOWN-Tasten, um einen Wert zwischen 0 und 255 einzustellen. Dieses Feature kann genutzt werden, damit der Ausgangspiegel der anderen Geräte in Ihrem Setup passt.

DIMMER: Wahlen Sie theses Feature, wenn Sie mit den UP- und DOWN-Tasten die Helligkeit des FL-Displays ihren Wünschen entsprechend verändern möchten.

FACTORY DEFAULT: Wahlen Sie diesen Punkt, wenn Sie den RT-06 in seine Werksvoreinstellungen zurücksetzen möchten. Bestätigen Sie die Werksvoreinstellung durch Drucken der ENTER-Taste.

ACHTUNG: Beim Zurücksetzen in die Werkvoreinstellung gehen alle gespeicherten Einstellungen verloren.

TUNER AREA: Ihr Tuner ist entsprechend dem Land einzustellen, in dem er gekauft/ eingesetzt wird. Die Einstellung kann auf

oder geändert werden.

VERSION: Hier wird die Haupt-Softwareversion des RT-06 bestätigt.

Front CPU Upgrade: Wahlen Sie diese Option, um ein Upgrade der Front-CPU vorzunehmen.

HINWEIS: Dieser Menüpunkt ist nur in Zusammenarbeit mit dem Werk interessant. Daher besteht für Sie nicht die Notwendigkeit, die ses Feature zu nutzen.

EXIT: Wahlen Sie diese Einstellung, wenn Sie das Setup-MENU verlassen möchten.

Suche nach einem DAB-Sender

HINWEIS: Benutzen Sie den DAB-Tuner zum ersten Mal, wird das FL-Display Sie Fragen, ob Sie die Auto Tuning-Funktion nutzen wollen, um den verfügbaren Service in Ihr Gebiet zu finden. In den meisten Fälle muss das Auto Tuning nur einmal durchgeführt werden. Wahlen Sie YES, um die Wahl zu bestätigten. Anschließenducht der Tuner automatisch nach im DAB-Network zur Verfugung stehenden Sendern. Die Anzahl der empfangenen Sender hangt von der Platzierung ihrer Ante nne und den in ihrer Gegend zur Verfugung stehenden Multiplexen ab. Für einen optimalen Empfang empfehlen wir, eine spezielle Außenantenne zu verwenden.

AUTO TUNE-Taste R

Vielleicht möchten Sie die Sueche in regelmäßigen Abständen wiederholen, um Herauszufinden, ob neue Multiplexe (d.h. Gruppe von Datendiensten) zur Verfügung stehen. Auch bietet sich eine erneute Sueche an, wenn Sie mit Ihrm Tuner in eine andere Gegendziehen.

HINWEIS: Durch die Auto Tune-Funktion werden die Senderspeicher gelöscht.

1. Wahlen Sie DAB-Tuner, indem Sie die BAND-Taste an der Gerätefront oder die DAB-Taste auf der Fernbedienung drucken.

2. Drücken Sie AUTO TUNE, um nach dem ersten Ensemble zuuchen. Das FL-Display wechselt auf [DAB Auto Tuning] und zur Durchführung auf , .

3. Wahlen Sie <No> , indem Sie die UP/DOWN-Tasten an der Gerätefront drücken. Betätigten Sie ENTER, wenn Sie nicht neu tunen möchen. Wahlen Sie <Yes> , indem Sie die UP/DOWN-Tasten an der Gerätefront drücken. Betätigten Sie die ENTER-Taste, um neue Ensemble zuuchen und aktuelle Sender automatisch zu ersätzen.

Speichern von DAB-Sendern

Ist das Auto Tuning abgeschlossen, wird die Service-Kennung angezeigt. Nutzen Sie die Up/Down-Tasten, um den gewünschten Sender auszuwahlen.

Zum Speichern des Senders drücken Sie die MEMORY-Taste, gefolgt von der von Ihnen gewünschten Zahl. Beispiel:

$$ , M e m o r y ^ {\prime \prime} +, 1 ^ {\prime \prime} +, 2 ^ {\prime \prime}. $$

Wiederholen Sie diesen Vorgang, um weitere Sender zu speichern.

Aufrufen eines gespeicherten Senders

Nach dem ein Sender gespeichert worden ist, kann er über die Zifferntasten wieder aufgerufen werden. Beispiel: 1'' + 2'' .

Technische Daten

FM-Tuner

Nutzbare Eingangsempfindlichkeit 14,2 dBf

50-dB-Empfindlichkeitssschwelle

20,2 dBf (Mono)

45,3 dBf (Stereo)

Gerauschspannungsabstand (bei 65 dBf)

73 dBf (Mono)

70 dBf (Stereo)

Klirrfaktor (bei 65 dBf)

0,2% (Mono)

0,3% (Stereo)

Frequenzgang

10-15.000 Hz, +/-3 dB

Gleichwellenselektion

2.0 dB

Nachbarkanalunterrückung

47 dB (+/- 400 kHz)

Nebenwellenunterrückung

90 dB

Spiegelfrequenzdämpfung

80 dB

ZF-Unterdrückung

80 dB

AM-Unterdrückung

55dB

Stereokanalthrennung

75 Ohm (unsymmetrisch)

AM-Tuner

Nutzbare Empfindlichkeit

500 V / m

Selektivität

25 dB

Klirrfaktor

0.5%

Spiegelfrequenzdämpfung

45 dB

Gerauschspannungsabstand

40 dB

Ausgangsspannung

500mV

Antenneneingang

Anschluss für Rahmenantenne

DAB-Tuner

Empfindlichkeit

-96 dBm

Tuning-Bereich

Band III (174 - 240 MHz)

Audio-Datenrate

224 kBt/s (Max.)

Frequenzgang

20-20.000Hz

Analogausgang

2V bei 0 dBFs

Antennenausgang

50 Ohm (F-Anschluss)

Digitalausgang

S/PDF Koaxial/Optisch

Format/Samplingrate

PCM/48 kHz

Sonstige Daten

Leistungsaufnahme im Betrieb

15 Watt

Leistungsaufnahme im Standby-Modus

5 Watt

Spannungsversorgung

Europa: 230 V, 50 Hz

USA: 120 V, 60 Hz

Gewicht

3,9 kg

Abmessungen (B x H x T)

437× 72× 319mm

Höhe der Gerätefront (für Rack-Einbau)

60 mm

Die hierin gemachten Angaben entsprechen dem

Stand bei Drucklegung.

Änderungen in Technik und Ausstattung vorbe

halten.

Rotel und das Rotel HiFi-Logo sind eingetragene

Warenzeichen von The Rotel Co, Ltd., Tokio, Japan.

PRECAUCION

Harmonische verrorming:

0.5%

Vertrieb: B&W Group Germany GmbH

Kleine Heide 12

D-33790 Halle/Westf., Deutschland

Tel.: 05201 / 87170

Fax: 05201 / 73370

E-Mail: [e-mail]

www.rotel-hifi.de

www.rotel.com
