BEDIENUNGSANLEITUNG RSS-900 ROTEL

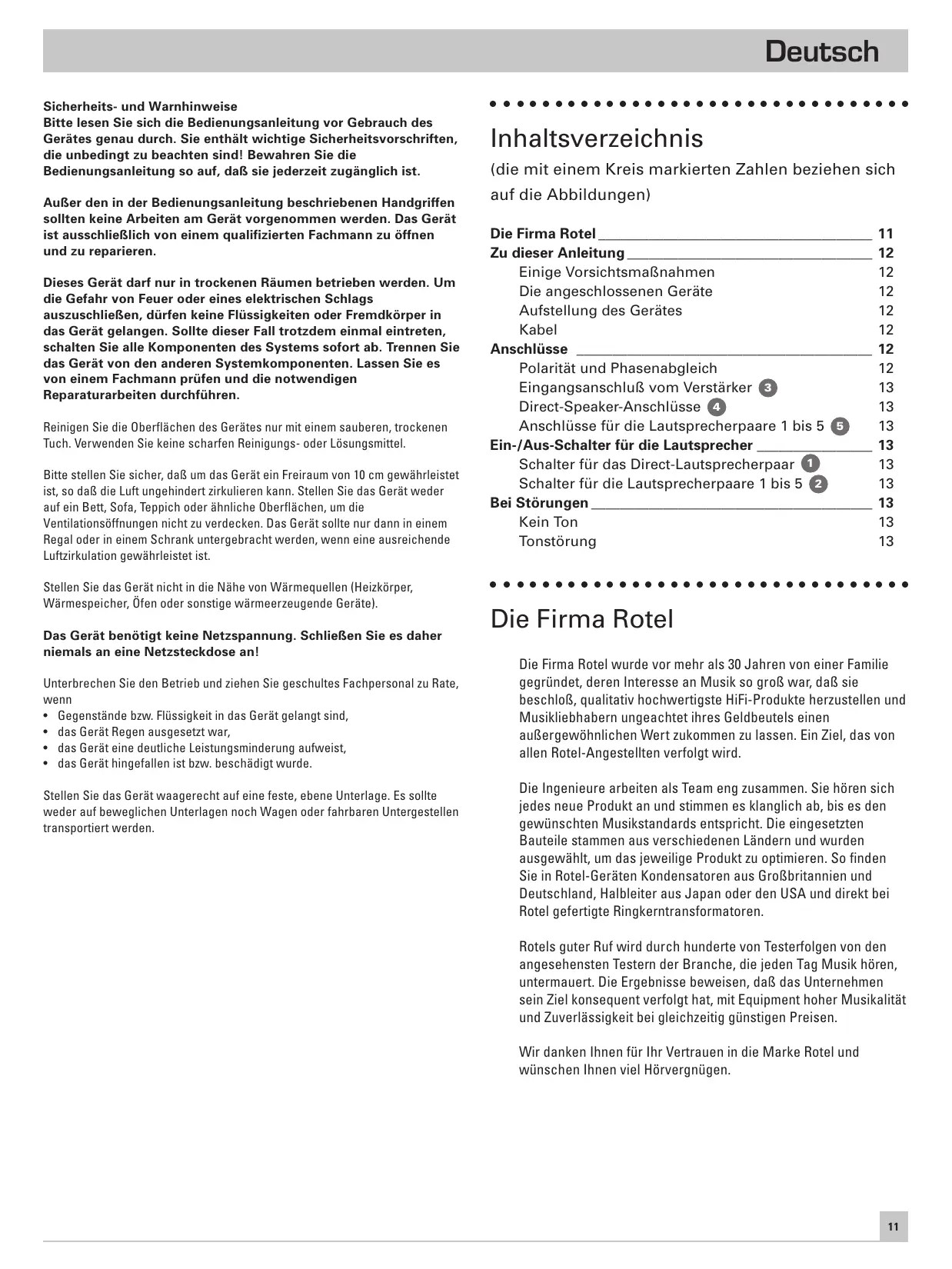

Sicherheits- und Warnhinweise

Bitte lesen Sie sich die Bedienungsanleitung vor Gebrauch des Gerätes bereits durch. Sie enthalt wichtige Sicherheitsvorschriften, die unbedingt zu beachten sind! Bewahren Sie die Bedienungsanleitung so auf, daß sie jederzeit zugänglich ist.

Außer den in der Bedienungsanleitung beschrieben Handgriffen sollen den keine Arbeiten am Gerät vorgenommen werden. Das Gerät ist ausschließlich von einem qualifizierten Fachmann zu öffnen und zu reparieren.

Dieses Gerätarf nur in trockenen Räumen betrieben werden. Um die Gefahr von Feuer oder eines elektrischen Schlags auszuschreiben, dürfen keine Flüssigkeiten oder Fremdkörper in das Gerät gelangen. Sollte dieser Fall trotzdem einmal eintreten, schalten Sie alle Komponenten des Systems sofort ab. Trennen Sie das Gerät von den anderen Systemkomponenten. Lassen Sie es von einem Fachmann prüfen und die notwendigen Reparaturarbeiten durchführren.

Reinigen Sie die Oberflächen des Gerätes nur mit einem sauberen, trockenen Tuch. Verwenden Sie keine scharfen Reinigungsr- oder Lösungsmittel.

Bitte stellen Sie sicher, daß um das Gerät ein Freiraum von 10 cm gewährleistet ist, so daß die Luft ungehindert zirkulieren kann. Stellen Sie das Gerät weder auf ein Bett, Sofa, Teppich oder ähnliche Oberflächen, um die Ventilationsöffnungen nicht zu verdecken. Das Gerät sollene nur dann in einem Regal oder in einem Schrank untergebracht werden, wenn eine ausreichende Luftzirkulation gewährleistet ist.

Stellen Sie das Gerät nicht in die Höhe von Wärmequellen (Heizkörper, Wärmespeicher, Öfen oder sonstige wärmeerzeugende Geräte).

Das Gerät benötigt keine Netzspannung. Schließen Sie es dazu niemals an eine Netzsteckdose an!

Unterbrechen Sie den Betrieb undziehen Sie geschultes Fachpersonal zu Rate, wenn

• Gegenstände bzw. Flüssigkeit in das Gerät gelangt sind,
  das Gerat Regen ausgesetzt war,
  das Gerät eine deutliche Leistungsmanderung aufweist,
  das Gerät hingefallen ist bzw. beschädigt wurde.

Stellen Sie das Gerät waagerecht auf eine feste, ebene Unterlage. Es sollte weder auf beweglichen Unterlanden noch Wagen oder fahrbaren Untergestellen transportiert werden.

Inhaltsverzeichnis

(die mit einem Kreis markierten Zahlen beziehen sich auf die Abbildungen)

Die Firma Rotel 11

Zudieser Anleitung 12

Einige Vorsichtsmaßnahmen 12
Die angeschlossenen Geräte 12
Aufstellung des Gerätes 12
Kabel 12

Anschlasse 12

Polarität und Phasenabgleich 12
EingangsanschluB vom Verträker 3 13
Direct-Speaker-Anschlüsse 4 13
Anschlusive fur die Laufsprecherpaare 1 bis 5 5 13

Ein-/Aus-Schalter fur die Laufsprecher 13

Schalter fur das Direct-Lautsprecherpaar 1 13
Schalter fur die Laufsprecherpaare 1 bis 5 2 13

Bei Störungen 13

Kein Ton 13
Tonstörung 13

Die Firma Rotel

Die Firma Rotel wurde vor mehr als 30 Jahren von einer Familie gegrundet, deren Interesse an Musik so groß war, daß sie beschloß, qualitativ hochwertigste HiFi-Produkte herzstellen und Musikliebhabern ungeachtet ihres Geldbeutels einen außergewöhnlichen Wert zukommen zu halten. Ein Ziel, das von allen Rotel-Angestellten verfolgt wird.

Die Ingenieure arbeiten als Team eng zusammen. Sie horen sich jeges neue Produkt an und stimmen es klanglich ab, bis es den gewünschten Musikstandards entspricht. Die eingesetzten Bauteile stammen aus verschiedene Ländern und wurden ausgewählt, um das jeweilige Produkt zu optimieren. So finden Sie in Rotel-Geräten Kondensatoren aus Großbritannien und Deutschland, Halbleiter aus Japan oder den USA und direkt bei Rotel gefertigte Ringkernntransformatoren.

Rotels gutter Ruf wird durch hunderte von Testerfolgen von den angesehensten Testern der Branche, die jeder Tag Musik horen, untermauert. Die Ergebnisse beweisen, daß das Unternehmen sein Ziel konsequent verfolgt hat, mit Equipment hoher Musikalität und Zuverlösigkeit bei gleichzeitig günstigen Preisen.

Wir danken Ihnen für Ihr Vertrauen in die Marke Rotel und wünschen Ihnen viel Hörvergnügen.

Zu dieser Anleitung

Vielen Dank, daß Sie sich für den Rotel-Speaker-Selector RSS-900 entschieden haben. Diese erstklassige Gerät kann optimal in jedem hochwertigen Audio-System eingesetzt werden.

Der RSS-900 ist speziell für Musikliebhaber entwickelt worden, die die Flexibilität und die Vorteile eines Multi-Room-Systems mit mehreren LautsprecherpaarenGENieBen wollen,ohne damit Kompromise in der Klangqualität eingehen zu müssen. Der Speaker Selector verfügt über mit „Direct" gekennzeichene Anschlußklemenm. These Anschlußklemen besitzen keine integrierte Impedanzkompensationsschaltung. Daher ist das Zuund Abschalten des Hauptlautsprecherpaares ohne Beeinträchtigung der Klangqualität möglich. Zusätzlich befinden sich an der Geräterückseite weitere schaltbare Anschlußklemenpaare fur die Lautsprecherpaare 1 bis 5. Sie verfugen uber eine Impedanzkompensationsschaltung, die das gleichzeitige Einschalten aller (bzw. einer bestimmten Kombination von Lautsprecherpaaren) ermöglich. In diese Anschlußklemen sind Induktionsspulen integriert, die negativen Einflüssen zu hoher Kapazitäten bei langen Lautsprecherkabelverbindungen entgegenwirken. Dadurch ist, unabhängig von der Anzahl der eingeschalteten Lautsprecher, jederzeit eine optimale Klangqualität gewährleistet.

Der RSS-900 ist einfach zu installieren und zu bedienen. Sollen Sie bereits Erfahrung mit anderen Stereosystemen haben, * ^d rften keinerlei Probleme auftreten. Schließen Sie einfach die dazugehörigen Komponenten an und genieben Sie die Musik.

Einige Vorsichtsmaßnahmen

Lesen Sie sich diese Bedienungsanleitungitte vor der Inbetriebnahme genau durch. Sie enthalt detailierte Informationen darüber, wie der RSS-900 anzuschlieben ist. Sollten Sie hierzu Fragen haben, wenden Sie sichitte an ihren autorisierten Fachhändler.

Bewahren Sie den Versandkarton und das übrige Verpackungsmaterial für einen eventuellen späteren Einsatz auf. Der Versand oder Transport des RSS-900 in einer anderen als der Originalverpackung kann zu erheblichen Beschädigungen des RSS-900 führen.

Schicken Sie die Ihrem RSS-900 beiliegende Garantianforderungskarte ausgefüllt an den Rotel-Distributor in Ihrem Land. Bewahren Sieitte die Original-Kaufquittung auf. Sie beegt am bestendas Kaufdatum, das fur Sie wichtig wird, sobald Sie eine Garantieleistung in Anspruchephenmen.

HINWEIS: Der RSS-900 besteht keine Netzspannung.
SCHLIESSEN SIE IHN DAHER NIEMALS AN EINE NETZSTECKDOSE AN!

Die angeschlossenen Geräte

Der RSS-900 kann mit Verständern von bis zu 200 Watt Ausgangsleistung pro Kanal kombiniert werden. (Bitte beachten Sie die Hinweise zur Belüfung im folgenden Abschnitt.) jeder an den Speaker Selector angeschlossene Veränderk sollt für eine Impedanz von 4 Ohm ausgelegt sein.

HINWEIS: Ist für die eingesetzten Laufsprecher eine Impedanz von unter 4 Ohm (Minimum) angegeben, so liegt die Impedanz für beide zusammen unter 4 Ohm. Diese Angaben können Sie der ihren Laufsprechern beiliegenden Bedienungsanleitung entnehmen. Sind Sie sich nicht sicher, ob bestimmte Laufsprecherkombinationen mit dem RSS-900 und dem angeschlossenen Verträger betrieben werden können, wenden Sie sichitte an Ihren autorisierten Rotel-Fachhandler.

Aufstellung des Gerätes

Stellen Sie das Gerät waagerecht auf eine feste, ebene Unterlage. Schützen Sie den RSS-900 vor übermöigem Staub, Wärme bzw. Kälte, Feuchtigkeit oder direkter Sonneneinstruhlung. Achten Sie daraufuf, daß keine Fremdkörper durch die Ventilationsöffnungen in das Gerät gelangen.

Wie jeder andere Audiokomponente, die Hochpegelsignale verarbeitet, erwartt sich der RSS-900 während des normalen Betriebes. Vermeiden Sie es, Gegenstände auf dem Speaker Selector abzustellen oder Gegenstände vor die Ventilationsöffnungen zu stellen. Zur Wärmeabführung sollte der freie Raum über dem Gerät mindestens 10 cm betragen.

Kabel

Da an den RSS-900 bis zu sechs Laufsprecherpaare angeschlossen werden können, empfehlen wir für den Anschluß des Verständers an die Eingangsklemmen des RSS-900 Kabel mit ausreichendem Querschnitt (Minimum 2,5 mm²). Zur Verbindung des RSS-900 mit den Laufsprechnen können Kabel mit etwas geringerem Querschnitt eingesetzt werden. Hochwertige Kabel verbessern die Klangqualität des Systems. Lassen Sie sich diesbezüglich von Ihrem autorisierten Rotel-Fachhandl deraten.

Anschlüsse

HINWEIS: Beim Verkabeln und Anschlieben sollenn alle Geräte abgeschaltet sein.

Polarität und Phasenabgleich

Die Polarität – die positive/negative Ausrichtung der Anschlüsse – muß für jeder Verbindung zwischen Verständärer und RSS-900 sowie RSS-900 und Laufsprechen phasengleich sein. Wirde die Polarität einer Verbindung irrtümlicherweise umgekehrt, führt dies zu einem unausgewogenen Klangbild mit schwachen Bässen.

Die Kabel sind zur Identifizierung gekennzeichnet. So kann die Isolationsschicht eines Leiters gerippt oder ein Leiter mit einem Streifen markiert sein. Das Kabel kann verschiedene Farbige Leiter (Kupfer und Silber) besitzen und von einer transparenten Isolationsschicht umgeben sein. Bei anderen Kabeln wird die Polaritätsangabe auf die Isolationsschicht gedruckt.

HINWEIS: Entfernen Sie vor dem Anschlieben an die Anschlußklemmen von Verständner, RSS-900 bzw. den Laatsprechern ca. 15 mm der Isolation. Verdrillen Sie die blanken Kabelenden und achtten Sieitte daraufuf, daß die Kabelenden vollständig unter den Polklemmen untergebracht sind und somit das Berühren benachbarter Drahte oder Anschlüsse ausgeschlossen ist. Ansonsten kann es zu einem Kurzschlußkommen.

Unterschieden Sie zwischen positiven und negativen Leitern und achten Sie beim Anschluß von Verständner, RSS-900 und Laufsprecher auf die gleiche Polung. [Siehe Anschlußdiagramm in Abb. 2]

Eingangsanschluß vom Veränderer 3

Verwenden Sie Kabel mit ausreichendem Querschnitt (Minimum 2,5mm^2 ), um die Ausgänge des Verstärkers mit den Eingängen des RSS-900 zu verbinden.

Direct-Speaker-Anschlüsse 4

Schlieben Sie die Laufsprecher in Ihr Hem Aupthorraum an die mit „Direct" gekennzeichneten Anschlußklemmen an. Diese Ausgänge besitzen keine integrierte Impedanzkomponsations-schaltung wie die Ausgänge 1 bis 5. Hierdurch ist ein Zu- und Abschalten des Hauptlautsprecherpaares ohne Beeinträchtigung der Klangqualität möglich.

Anschlüsse für die Lautsprecherpaare 1 bis 5

Über diese Anschlüsse können bis zu fünf zusätzliche Laufsprecherpaare in einem Multi-Room-System angeschlossen werden. Sie verfügen über eine Impedanzkompensationsschaltung und Induktionsspulen, so daß problemlos mehrere Laufsprecher von dem Veränder kontrolliert werden können.

Ein-/Aus-Schalter für die Lautsprecher

[Siehe Abb. 1]

Schalter für das Direct-Laufsprecherpaar 1

Über diesen Schalter konnen die Direct-Ausgabe ein- und ausgeschaltet werden. Drücken Sie oben auf den Wippenschalter, um den Laufsprecher einzuschalten. Drücken Sie unter auf den Wippenschalter, um den Laufsprecher abzuschalten.

Schalter für die Laufsprecherpaare 1 bis 5

These Schalter dieren zum Zu- und Abschalten der entsprechend gekennzeichneten Ausgänge. Drücken Sieiben auf den Wippenschalter, um den jeweils angeschlossenen Laufsprecher einzuschalten. Drücken Sie unter auf den Wippenschalter, um den entsprechenden Laufsprecher abzuschalten.

Bei Störungen

Viele in Audio-Systemen auftretende Probleme beruhen auf einfachen Bedienungsfehlern oder fehlerhaften Anschlüssen. Der RSS-900 ist eine passive Komponente ohne Netzteil oder sonstige störungsanfällige Bauteile. Treten Störungen auf, so sind diese wahrscheinlich auf eine Fehlfunktion einer anderen Systemkomponente zurückzuführen.

Kein Ton

Ist auf einem oder beiden Kanälen kein Ton zu horen, prüfen Sie, ob die Laatsprecherausgänge korrekt Funktionieren. Ist das Problem auf ein Laatsprecherpaar eingrenzt, liegt es möglicherweise daran, daß die Verbindung zum RSS-900 oder zu den Laatsprechn nicht ordnungsgemäß hergestellt wurde.

Tritt das Problem bei allen angeschlossenen Laufsprechern auf, erhören, prufen Sie, ob der Tape-Monitor-Schalter des Vorverstärkers (Vollverstärkers oder Receivers) richtig eingestellt ist. Konnte die Störung hierdurch nicht beseitigt werden, prufen Sie gegebenenfalls die Verbindungen zwischen Vorverstärker und Endstufe sowie zwischen Laufsprechern und RSS-900. Stellen Sie sichere, daß die blanken Kabelenden vollständig unter den Polklemen untergebracht sind, so daß ein Kurzschluß ausgeschlossen werden kann.

Tonstörung

Im RSS-900 befinden sich keine Bauteile, die eine Tonstörung hervorrufen können. Die Ursache für solche Störungen liegt mit größter Wahrscheinlichkeit woanders im System. In seltenen Fällen kann durch lose Kabel ein Kurzschluß hervorgerufen werden.
