GEBRUIKSAANWIJZING RSS-900 ROTEL

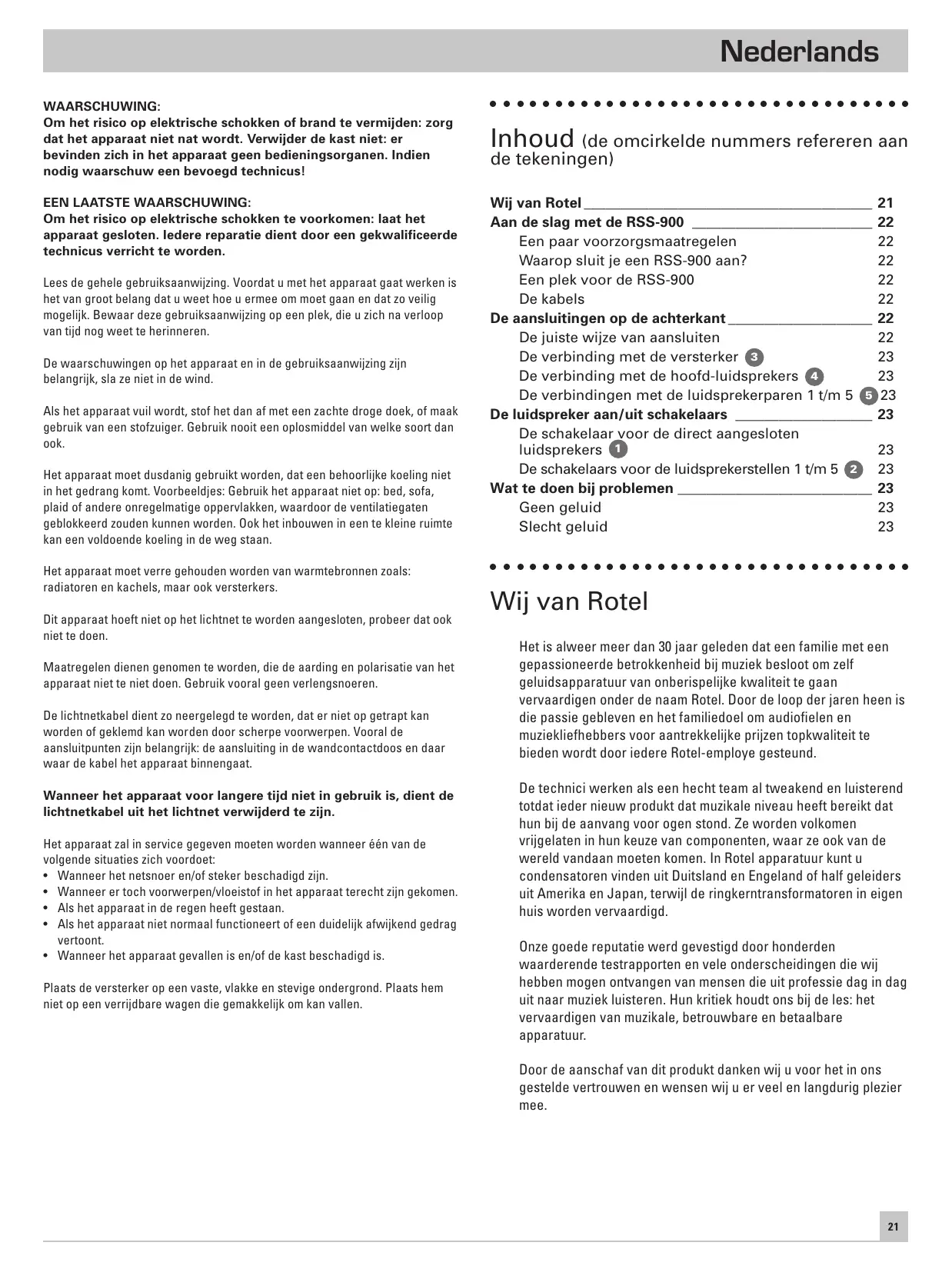

Om het risico op elektrische schokken of brand te vermijden: zorg dat het apparaat Niet nat worden. Verwijder de kast Niet: er bevinden zich in het apparaat geen bedieningsorganen. Indien nodig waarschuw een bevoed technicus!

Om het risico op elektrische schokken te voorkomen: maar het apparaat gesloten. Ledere reparatie dient door een gekwalificierde technicus verricht te worden.

Lees de gehele gebruiksaanwijzing. Voordat u met het apparaat gaat werken is het van groot belang dat u weet hoe u ermee om要去enDat zo veilig mogelijk.Bewaar deze gebruiksaanwijzing op een plek, die u zich na verloop vanarend nog weet te herinneren.

De waarschuwingen op het apparaat en in de gebruiksaanwijzing zijn belangrijk, sla ze Niet in de wind.

Als het apparaat vuil worden, stof het dan af met een zachte droge doek, of maak gebruik van een stofzuiger. Gebruik nooit een oplosmiddel van welke soort dan ook.

Het apparaat要去 dusdanig gebruikt worden, dat een behoorlijke koeling Niet in het gedrang komt. Voorbeeldjes: Gebruik het apparaat Niet op: bed, sofa, plaid of andere onregelmatie oppervlakken, waardoor de ventilatiegaten geblokkeerd zouden+kunnen worden. Ook het inbouwen in een tekleine ruimte kan een voldoende koeling in de weg staan.

Het apparaat moet verre gehonden worden van warmtebronnen zoals: radiatoren en kachels, maar ook versterkers.

Dit apparaat hoeft Niet op het lichtnet te worden aangesloten, probeer dat ook Niet te doen.

Maatregelen dienen genomen te worden, die de a Harding en polarisatie van het apparaat Niet te Niet doen. Gebruik vooral geen verlengsnoeren.

De lichtnetkabel dient zo neergelegd te worden, dat er nicht op getrapt kan worden of geklemd kan worden door scherpe voorwerpen. Vooral de aansluitpunten zijn belangrijk: de aansluiting in de wandcontactdoos en waar de kabel het apparaat binnengaat.

Wonneer het apparaat voor langerearend Niet in gebruik is, dient de lichtnetkabel uit het lichtnet verwijderd te zich.

Het apparaat za in service geveen要去en worden wonneer een van de volgende situatuies zich voordoet:

• Wonneer het netsnoer en/of steker beschadigd zich.
• Wanneer er toch voorwerpen/vloeistof in het apparaatterecht zich gekomen.
• Als het apparaat in de regen heeft gestaan.
• Als het apparaat Niet normal functioneert of een duidelijk afwijkend gedrag vertoont.
• Wonneer het apparaat gevallen is en/of de kast beschadigd is.

Plaats de versterker op een vaste, vlakte en stevige ondergrond. Plaats hem Niet op een verrijdbare wagon die gemakkelijk om kan vallen.

Inhoud (de omcirkelde nummers refereren aan de tekeningen)

Wij van Rotel 21

Aan de slag met de RSS-900 22

Een paar voorzorgsmaatregelen 22
Waarop sluit je een RSS-900 aan? 22
Een plek voor de RSS-900 22
De kabels 22

De aansluitingen op de hinterkant 22

Dejuiste wijze van aansluten 22
De verbinding met de versterker 3 23
De verbinding met de hoofd-luidsprekers 4 23
De verbindingen met de luidsprekerparen 1 t/m 5 23

De luidspreker aan/uit schakelaars 23

De schakelaar voor de direct aangesloten
luidsprekers 1 23
De schakelaars voor de luidsprekerstellen 1 t/m 5 23

Wat te doeen bij problemen 23

Geengeluid 23
Slecht geluid 23

Wij van Rotel

Het is alweer meer dan 30JAar geleden dat een familie met een gespassioneerde betrokkenheid bij muziek besloot om zelfgeluidsapparatuur van onberispelijke kwaliteit te gaan vervaardigen onder de naam Rotel. Door de loop der jaren hebene die passie gebleven en het familiedoel om audiofielen enmuziekliefhebbers voor aantrekkelijke prijzen topkwaliteit te bieden worden door iedere Rotel-employe gesteund.

De technici werkken als een hectt team al tweakend en luisterend totdat ieder neuekt Produkt dat muzikale niveau heegt bereikt dat hun bij de aanvang voor ogen stond. Ze worden volkomen vrijgelaten in hun keuze van componenten, waar ze ook van de wereld vandaan要去en komen. In Rotel apparatuur kut u condensatoren vinden ut Duitsland en England of half geleidersuit Amerika en Japan, terwijl de ringkerntransformatoren in eigenuhuis worden vervaardigd.

Onze goede reputatie werden gevestigd door honderden waarderende testrapporten en vele onder Scheidingen die wij hebben mogen ontvangen van mensen die uit professie dag in daguitaar muziek luisteren.Hun kritiek houdt ons bij de les:het vervaardigen van muzikale, betrouwbare en betaalbare apparatuur.

Door de aanschaf van dit produit danken wij u voor het in ons gestelde vertrouwen en wensen wij u er veel en langdurig plezier mee.

Aan de slag met de RSS-900

Wij danken u voor de aanschaf van once RSS-900
luidsprekerschakeleenheid. Wij zich ervan overtuigd, dat dit handige apparaat, voor u een jarenlange bron van plezier zal+zijn.

De RSS-900 komt tegetemoet aan een probleem waar veel audioliefhebbers mee worstelen: hoe sluit ik meerere stellen luidsprekers aan op是我的 installatie zonder geluidskwaliteit in te moeten leveren en zicheren dat mijn versterker gevaar loopt. De RSS-900 biedt u de möglichkeid omzesaar luidsprekersaar believen te kuren schakelen. Eén paar (de hoofdluidsprekers) worden om kwaliteitverlies te voorkomen, direct geschakeld en de andere vrij indirect. Bij deze vrijহimpedantie compenserende maatregelen getroffen zodateu naar hartelust iedere combinatie van luidsprekers kunt maken. Zes paar luidsprekers zorgt meestal ook voor een onnoemelijk hoeveelheid kabel, die voor een aanzienlijk capacitieve belasting zorgt, een belasting waar een versterker Niet blij mee is. Ookহaan gedacht: iedere uitgang is voorzien van een spelom de verhoogdcapaciteit te compenseren. Eén stel of ces stel aangeschakeld voor de RSS-900 geen probleem!

De RSS-900 is zeer simpel aan te sluiten en te bedieren. Heeft u enige ervaring met audio-apparatuur, dan za deze schakelkast u Niet voor problemen stellen. Dus: aansluiten en genieten.

Een paar voorzorgsmaatregelen

Leest u vooral goed de gebruiksaanwijzing. Er staat uitgebrende informatatie in hoe u de RSS-900 correct要去 aansluten. Mocht u ondanks once pogingen om het u zo duidelijk maybeijk te maken toch nog vragen hebben, aarzel dan Niet om met uw Rotel dealer contact op te nemen: hij heeft vast en zeker de antwoorden.

Bewaar als het even kan de verpakking. Altijd handig bij een eventuele verhuizing of wanner het apparaat opgestuurd要去 worden voor reparatie, want er is geen betere bescherming tijdens transport dan zich eigendoes.

Wanneer u van de ongelofelijk lange garantie van 5aar wilt genieten要去 u wel even uw garantiebewijs invullen, door uw dealer lately afstempelen, een deel opsturen maar de importereur en uw deel goed bewaren bij denota van uw leverancier.

Extra informatie: De RSS-900 is een passief apparaat en worden dus NIET op het Lichtnet aangesloten. Probeert u dat dan ook nicht!

Waarop sluit je een RSS-900 aan?

U kunt de RSS-900 gebruiken met versterkers tot wel 200 watts per kanaal. (Lees wel even de informatie elders over ventilatie.) Controller even in de gebruiksaanwijzing van uw versterker of hij wel capabel is om met minimaal 4 belast te konnen worden.

Extra informatatie: Als u in uw systeme luidsprekers heeft met een impedantie van minder dan 4 , loopt u het risico, dat ook de versterker met minder dan 4 belast worden. Controller er dus ook de impedantie van de onderlinge luidsprekers. Twijfelt u of een bepaalde luidspreker wel of Niet goed kan functioneren in combinatie met de RSS-900 en uw versterker, neem dan even contact op met uw Rotel leverancier. Tussen twee haakjes: een impedantie van meer dan 4 is nooit een probleem.

Een plek voor de RSS-900

Deplaats voor het apparaat moet vlak zich, vrij van vocht, trillingen en hoge temperaten. Stel het apparaat Niet bloot aan directe zonnestralen en sluit het Niet op in een Niet geventileerde ruimte. Zorg dat er geen vreemde objecten door de ventilatiesleuven in de RSS-900terechtkommen.

Zoals zoveel audio-apparaten die veel signaal te verwerken haben, kan de RSS-900 nogal warm worden. Zet.daarom niets op het apparaat dat de ventilatie kan blokkeren. Om+zijn warmte kwijt te kuren heeft de RSS-900 ongeveer 7,5cm boven zich nodig.

De kabels

Omdat erzes paar luidsprekers aangesloten+kennen worden, is het van belang dat u tussen de RSS-900 en uw versterker eerste klas dik luidsprekerkabel gekruikt. Een dikte van 6mm^2 is=echt geen overdrevenluxelotsdunnerdraadmagu gebruikenvoordeverbindingenaar deluidsprekerstoe.De kwaliteit van deze verbindingskabelsbelangrijkerdan de dikte.

De aansluitingen op de achechterkant

Extra informatatie: Zorg ervoor datijdens het aansluiten van de RSS-900, alle apparatuur UIT staat.

De juiste wijze van aansluten

Het is van het allergrootste belang dat u alle verbindingen met de RSS-900 opdezelfde manier maakt.D.w.z. alle plussen aan de plussen, alle minnen aan de minnen, links aan links en rechts aan rechts.Bent u waar Niet consistent in dan kutu een smoie stereoverbeeling wel vergeten.Luidsprekerkabel is meestal gemerkt met een tekst,kleur of andere marking waaraan u de polariteit kutn herkennen. Er zich ook kabels met een signaalloop marking,meestal een pijl,letaarop.

Extra informatie: Kijk goed of u bij het aansluiten geen sluiting maakt. Losse draadjes van de ene aansluiting konnen nog wel eens de neiging hebben die van de andere aansluiting op te zoeken en de versterker vindt dat Niet leuk. Bundel goed de afgestripte kabel alvorens u ze in de uitgangen steekt en controllerer of er geen draadjes naast gegaan+zijn.

Nogmaals: dit is het belangrijkste onderwerp van deze gebruiksaanwijzing. Grote zorg en aandacht is geboden.

De verbinding met de versterker 3

(Zie figuur 2)

Gebruik uitsluitend hoge kwaliteits luidsprekerkabel voor de verbinding:tussen de luidsprekeruitgangen van uw versterker en de ingangen "FROM AMPLIFIER" op de RSS-900 met een minimale dikte van 6mm^2

De verbinding met de hoofd-luidsprekers 4

Verbindt uw belongedijke stel luidsprekers met de uitgangen "DIRECT" van de RSS-900. Deze uitgangen zichn nicht gemanipuleerd met de impedantie- en capaciteitsaanpassingen van de andere vrij aansluitingen. U kunt dus waar believen uw hoofdluidsprekers aan en uitschaken, met de zekerheid dat geen elektronica de kwaliteiten van uw smoie versterker in de weg staat.

De verbindingen met de luidsprekerparen 1 t/m 5

Verbindt de andere luidsprekersaar wens met de uitgangen "1" t/m/ "5" van de RSS-900. Deze uitgangen zijn toegerust met impedantie en capaciteitscorrecties, dus hoeft u zich geen zorgen te make n over de hoeveelheid en combinatie van luidsprekers die u wenst in te schakelen.

De luidspreker aan/uit schakelaars

(Zie figuur 1)

De schakelaar voor de direct aangesloten luidsprekers 1

Met de schakelaar "DIRECT" stelt u de luidsprekers in werkung die aangesloten zijn op de DIRECTuitgangen van de RSS-900. Druk op de onderkant van de schakelaar om de luidsprekers weeuit te zetten.

De schakelaars voor de luidsprekerstellen 1 t/m 5

Met deze vrij schakelaars kut u de luidsprekers aan en uitzetten welke op de correspondende uitgangen op de achterkant van de RSS-900+zijn aangesloten. Op de bovenkant drukken is aan, op de onderkant drukken isuit.

Wat te doeen bij problemen

De meeste problemen in audio-installations ontstaan door incorrecte verbindingen en/of verkeerde standen van schakelaars en/of knappen. De RSS-900 is een passief apparaat welke nicht op het Lichtnet behoefte te worden aangesloten en kan uit dien hoofde dus ook Niet defect+zijn. Een slecht of niet goed werkende installmentie kan dus redelijkjer wijze gesproken Niet geweten worden aan de RSS-900. Heeft u dus toch moeilijkheden, dan ligt het probleem waarschijnlijk aan een ander component. Heeft u een slechte werkinq in de buurt van de RSS-900 controller dan de verbindingen.

Geeng geluid

Als van een bepaald stel luidsprekers één of bye de exemplaren nicht spelen, check dan even of de andere stellen wel goed werkken. Kunt u zodoende het probleem tot één stel elimineren dan is er hoogst waarschijnlijk iets met de bedrading maar dat specifieke stel loos.

Als darüber alle luidsprekers niets te horen geben, dan要去 oplossing elders zoeken. Probeer eerst een andere bron. Is het probleem ook bij een andere bron, dan staat waarschijnlijk de "TAPE"schakelaar van de (voor)versterker verkeerd. Hoort u nog steeds niets controlleren dan de verbindingen:tussen de voor- en eindversterker (indien aanwezig) en tussen de (eind)versterker en de RSS-900. Controleer ook even de luidsprekerverbindingen op sluiting:tussen de ^+ en de - van zowel de versterker als de RSS- 900.

Slecht geluid

Er zit hoegenaamd niets in de RSS-900 dat de oorzaak kan zijn van verrormd geluid. Ook dit soort problemen worden meestal elders verroorzaakt. Is de oorzaak toch in de buurt van de RSS-900 te zoeken dan kan een verloren draadje van een van de luidsprekerverbindingen voor een minimale sluiting dus verrormd geluid zorgen. Controller er andermaal alle verbindingen aan luidsprekeraansluitingen op sluiting.
