MODE D'EMPLOI RSS-900 ROTEL
Manuel d'utilisation
Il n'y a à l'intérieur aucune pièce susceptible d'être modifiée par l'utilisateur. Adressez-vous impérativement à une personne qualifiée.
Prenez garde à ce qu'aucun objet ou liquide ne tombe à l'intérieur de l'appareil par ses orifices de ventilation ; si l'appareil est exposé à l'humidité ou si un objet tombe à l'intérieur, couper immédiatement l'alimentation secteur de tous les appareils. Débrancher l'appareil des autres maillons, et adressez-vous immédiatement et uniquement à une personne qualifiée et agrée.
Lisez les instructions - Tous les conseils de sécurité et d'installation doivent être lus avant de faire fonctionner l'appareil. Conservez soigneusement ce livre - Vous devez pouvoir le consulter à nouveau pour de futures références.
Respectez tous les conseils - Tous les conseils de sécurité doivent être soigneusement respectés. Suivez les instructions - Respectez les procédures d'installation et de fonctionnement indiquées dans ce manuel.
Entretien - L'appareil doit être nettoyé uniquement selon les recommandations de son constructeur.
Ventilation - L'appareil doit être placé de telle manière que sa propre ventilation puisse fonctionner. Par exemple, il ne doit pas être posé sur un fauteuil, un canapé, une couverture ou toute autre surface susceptible de boucher ses ouïes d'aération; ou placé dans un meuble empêchant la bonne circulation d'air jusqu'aux orifices d'aération.
Chaleur - Cet appareil doit être placé loin de toute source de chaleur, tels que radiateurs, chaudières, bouches de chaleur ou d'autres appareils (y compris amplificateurs de puissance) produisant de la chaleur.
Service après vente - L'appareil doit être immédiatement éteint, débranché puis retourné au service après-vente agréé dans les cas suivants :
- Un objet est tombé, ou du liquide a coulé à l'intérieur de l'appareil. L'appareil a été exposé à la pluie.
- L'appareil ne fonctionne pas normalement, ou ses performances sont anormalement limitées. L'appareil est tombé, ou le coffret est endommagé.
Placer l'appareil sur une surface plane, solide et rigide. Ne jamais placer l'appareil sur une surface ou un support mobile pouvant basculer.

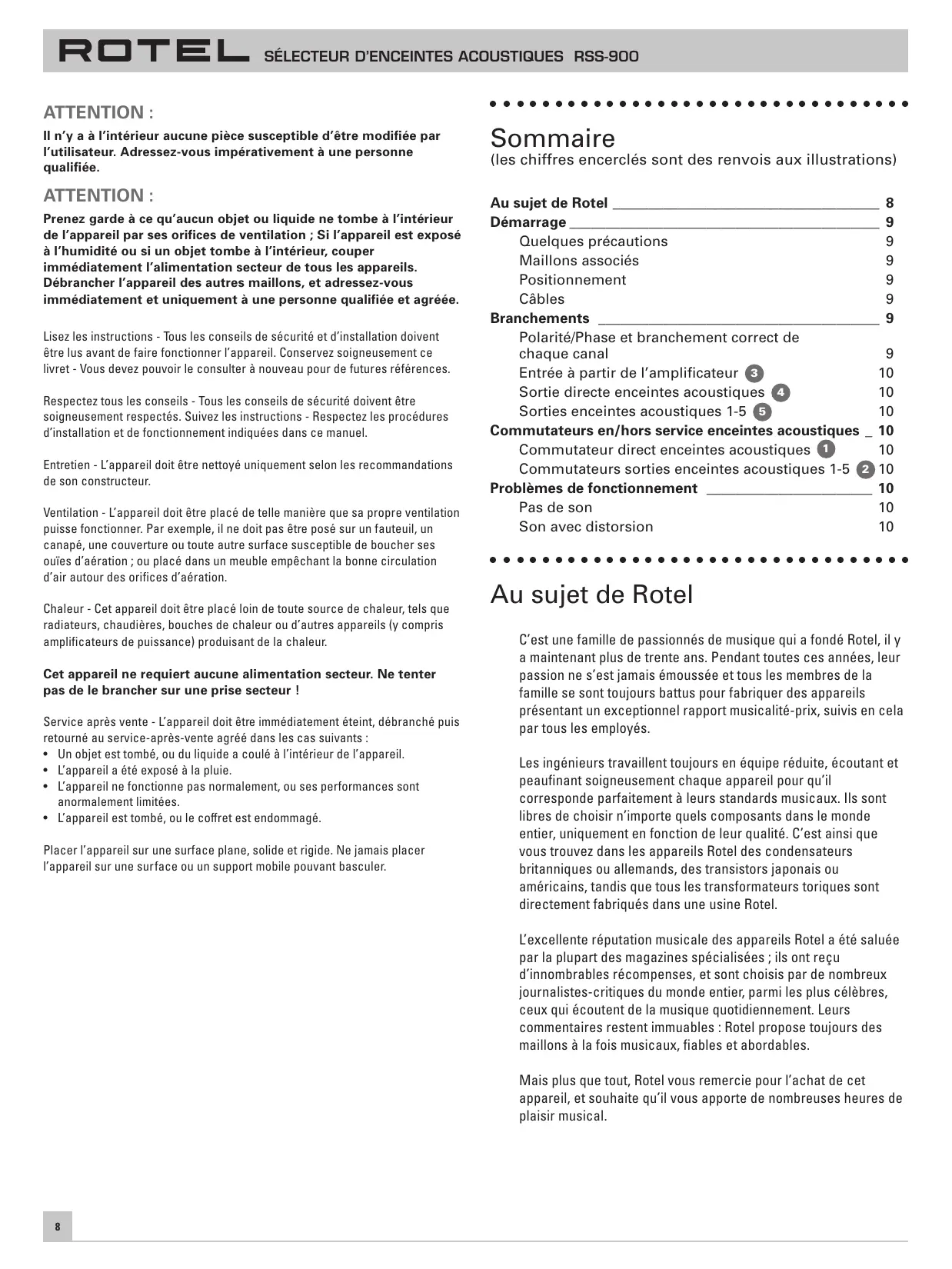

Sommaire
(les chiffres encerclés sont des renvois aux illustrations)
Au sujet de Rotel 8
Démarrage 9
Quelques précautions 9 Maillons associés 9 Positionnement 9 Cables 9
Branchements 9
Polarité/Phase et branchement correct de chaque canal 9 Entrée à partir de l'amplificateur 3 10 Sortie directe enceintes acoustiques 4 10 Sorties enceintes acoustiques 1-5 5 10
Commutateurs en/hors service enceintes acoustiques _ 10
Commutateur direct enceintes acoustiques 1 10 Commutateurs sorties enceintes acoustiques 1-5 2 10
Problèmes de fonctionnement 10
Pas de son 10 Son avec distorsion 10
Au sujet de rotel
C'est une famille de passionnés de musique qui a fondé Rotel, il y a maintenant plus de trente ans. Pendant toutes ces années, leur passion ne s'est jamais émoussée et tous les membres de la famille se sont toujours battus pour fabriquer des appareils représentant un exceptionnel rapport musicalité-prix, suivis en cela par tous les employés.
Les ingénieurs travaillent toujours en équipe réduite, écoutant et perfectionnant soigneusement chaque appareil pour qu'il corresponde parfaitement à leurs standards musicaux. Ils sont libres de choisir n'importe quels composants dans le monde entier, uniquement en fonction de leur qualité. C'est ainsi que vous trouvez dans les appareils Rotel des condensateurs britanniques ou allemands, des transistors japonais ou américains, tandis que tous les transformateurs toriques sont directement fabriqués dans une usine Rotel.
L'excellente réputation sociale des appareils Rotel a été saluée par la plupart des magazines spécialisés ; ils ont reçu d'innombrables récompenses, et sont choisis par de nombreux journalistes-critiques du monde entier, parmi les plus célèbres, ceux qui écoutent de la musique quotidiennement. Leurs commentaires restent immuables : Rotel propose toujours des maillons à la fois musicaux, fiables et abordables.
Mais plus que tout, Rotel vous remercie pour l'achat de cet appareil, et souhaite qu'il vous apporte de nombreuses heures de plaisir musical.
Pour démarrer
Merci d'avoir acheté ce sélecteur d'enceintes acoustiques Rotel RSS-900. Il a été spécialement conçu pour contribuer à des heures et des heures de plaisir musical.
Le RSS-900 répond au cruel dilemme éprouvé par de nombreux audiophiles et mélomanes qui souhaitent disposer de la souplesse d'une installation multi-room (dans plusieurs pièces simultanément) ou équipée de plusieurs enceintes acoustiques, sans pour autantacrifierla qualité musicale. Le RSS-900 possède donc plusieurs sorties permettant un branchement « direct » des enceintes acoustiques, sans alteration ou modification du signal, ainsi que des sorties commutées ou non. Ces dernières sorties, au nombre de cinq, possèdent un circuit de compensation d'impédance afin de pouvoir être utilisées toutes ensemble, ou en n'importe quel nombre. Elles sont équipées de bobines d'induction qui éliminent les effets d'une capacitance excessive provoquée par des cables trop nombreux et trop longs. L'amplificateur fonctionne ainsi tous aux au moins de ses possibilités et performances, quel que soit le nombre d'enceintes acoustiques qu'il alimente effectivement.
Le RSS-900 est extrêmement simple dans son installation comme dans son fonctionnement. Si vous êtes habitué aux branchements d'une chaîne haute fidélité, rien ne vous semble inconnu. Il suffit de brancher les différents maillons associés, puis d'écouter!
Quelques précautions
Veuillez tirer ce manuel d'utilisation très soigneusement. Il vous donne toutes les informations nécessaires aux branchements et au fonctionnement du RSS-900. Si vous vous posez encore des questions, n'hésitez pas à contacter immédiatement votre revendeur/agréé Rotel.
Conservez soigneusement l'emballage du RSS-900. Il constitue le meilleur et le plus sûr moyen pour le transport futur de votre nouvel appareil.
Remplissez et renvoyez la carte de garantie. Conservez la facture de votre appareil : c'est la meilleure preuve de votre propriété et de la date réelle d'achat.
Note: Le RSS-900 ne nécessite pas d'être alimenté par le secteur. NE TENTEZ JAMAIS de le brancher sur le secteur!
Maillons associés
Le RSS-900 est conçu pour fonctionner avec tous les amplificateurs fournissant 200 watts ou moins par canal. (Voir les informations concernant la ventilation correcte dans le paragraphe suivant.) L'amplificateur doit être capable de fonctionner sur une impédance minimale de 4 ohms par canal.
NOTE: si les enceintes acoustiques reliées au RSS-900 ont une impédance inférieure à 4 ohms, l'amplificateur fonctionnera sur une charge équivalente, donc inférieure également à 4 ohms. Consulter les spécifications des enceintes acoustiques pour connaître exactement cette valeur. Si vous n'êtes pas certain que certaines combinaisons d'enceintes acoustiques ne chutent pas au-dessous de cette impédance de 4 ohms, demandez conseil à votre revendeur agréé Rotel.
Disposition
Placez le RSS-900 sur une surface plate, rigide et sèche, loin des rayons directs du soleil, de sources de chaleur ou d'humidité excessive, et exemple de vibrations excessives.
Comme la plupart des maillons haute fidélité traversés par des courants élevés, le RSS-900 dégage un peu de chaleur pendant son fonctionnement. Ne posez donc pas d'autres maillons (ou objets) sur le RSS-900. Ne bloquez pas ses ouïes supérieures de refroidissement. Il doit y avoir environ 80 mm de dégagement au-dessus de lui pour permettre le bon fonctionnement de sa ventilation.
Comme on peut brancher jusqu'à six paires d'enceintes acoustiques en sortie du RSS-900, les câbles en provenance de l'amplificateur doivent être d'un diamètre particulièrement élevé (jauge internationale 12 AWG minimum). Des câbles plus fins pourront par contre être utilisés entre le RSS-900 et les enceintes acoustiques. Cependant l'utilisation de câbles haute qualité, à haute performances, améliore souvent la qualité de la reproduction sonore. Consultez votre revendeur agréé Rotel pour de plus amples renseignements à ce sujet.
Branchements
Note: Coupez l'alimentation secteur des autres maillons de l'installation avant de procéder à chaque branchement que ce soit.
Polarité/phase et branchement correct de chaque canal
La polarité – autrement dit l'orientation correcte du « + » et du « - » pour chaque branchement entre l'amplificateur et le RSS-900, et entre le RSS-900 et les enceintes acoustiques doit être respectée pour toutes les enceintes, afin que celles-ci soient toutes en phase. Si la phase d'une seule enceinte est inversée, il en résulte un manque de grave sensible et une dégradation importante de l'image stéréophonique. Tous les câbles sont repérés afin que vous puissiez identifier clairement leurs deux conducteurs. Soit les câbles sont différents (un cuivré, un argente), soit la gaine est de couleur différente (filet de couleur), soit elle est gravée. Assurez-vous que vous repérez bien le conducteur repéré pour toutes les liaisons, et que vous respectez parfaitement la phase sur toutes les enceintes acoustiques, par rapport à l'entrée.
Note : la majorité des câbles pour enceintes acoustiques ont des conducteurs multibrins, c'est-à-dire composés de nombreux petits brins métalliques très fins. Lorsque vous effectuez les branchements sur le RSS-900, après avoir dénudé tous les conducteurs, torsadez soigneusement et fermement tous les brins de chaque conducteur. Il ne faut pas en effet que le moindre brin d'un conducteur touche celui d'un autre conducteur, sous peine de court-circuit.
Il est également important de s'assurer que les deux canaux gauche et droit ne sont pas inversés. Procédez lentement, et vérifiez bien, pour chaque canal et chaque enceinte, deux fois qu'une, que la phase et le respect du canal gauche ou droit sont bien conservés depuis l'entrée vers toutes les sorties.
Entrée à partir de l'amplificateur 3
Utilisé du câble de fort diamètre pour relier les sorties de l'amplificateur aux entrées du RSS-900, comme montré sur la figure 2.
Sortie directe enceintes acoustiques 4
Branchez les enceintes acoustiques principales (elle du lieu d'écoute le plus couramment utilisé) sur les prises de sortie repérées « Direct ». Ces sorties ne possèdent pas de compensateur d'impédance ou de circuit de contrôle de l'inductance, qui sont réservés aux autres sorties 1 à 5. Vous pouvez ainsi mettre en ou hors service les principales enceintes acoustiques de votre installation sans que leur qualité sonore soit dégradée par le moindre circuit supplémentaire.
Sorties enceintes acoustiques 1-5
Branchez les enceintes acoustiques secondaires (supplémentaires) sur ces sorties répertoriées de « 1 » à « 5 ». Ces sorties possèdent un circuit compensateur d'impédance et de contrôle de la capacitance afin de permettre à l'amplificateur de fonctionner en toute sécurité sur n'importe quel nombre d'enceintes acoustiques réellement utilisées.
Commutateurs en/hors service enceintes acoustiques
(Voir figure 1 pour le repérage des différents commutateurs)
Commutateur direct enceintes acoustiques 1
Ce sélecteur met en ou hors service les enceintes branchées sur les prises repérées « Direct ». Une pression sur la partie haute de la touche met les enceintes en service, une pression sur sa partie basse les met hors service.
Commutateurs sorties enceintes acoustiques 1-5
Ces sélecteurs mettent en ou hors service les enceintes branchées sur les prises du numéro correspondant à celui du sélecteur. Une pression sur la partie haute de la touche met en service la paire d'enceintes du numéro correspondant ; une pression sur sa partie BASSE COUPE les mêmes enceintes.
Problèmes de fonctionnement
La majorité des problèmes survenant dans une installation haute fidélité est due à de mauvais branchements, ou à une mauvaise utilisation d'un ou de plusieurs maillons. Le RSS-900 est un boîtier passif, dont l'alimentation ou certains composants fragiles, inexistants, ne peuvent tomber en panne! Si vous rencontrez un problème, il est très certainement dû à un autre maillon du système. Si le problème est bien lié au RSS-900, il s'agit très certainement d'un mauvais branchement.
Pas de son
Si un ou deux canaux ne produisent aucun son, vérifiez tout d'abord si les autres sorties fonctionnent correctement. Si le problème ne se présente que sur une seule paire d'enceintes, il est fort probable qu'il soit simplement dû à un mauvais branchement, côté RSS-900 ou côté enceintes.
Si toutes les enceintes connectées ne fonctionnent pas, essayez avec une autre source. Vérifiez aussi la position correcte de la touche Tape Monitor de l'amplificateur, préamplificateur, etc. Si le problème persiste, vérifiez (éventuellement) la connexion entre préamplificateur et amplificateur de puissance, puis entre les sorties enceintes de l'amplificateur et les entrées du RSS-900. Vérifiez notamment qu'aucun court-circuit ne se produit (brins dénudés) entre deux prises, côté amplificateur ou côté RSS-900.
Son avec distorsion
Il n'y a strictement aucune possibilité pour que le boîtier passif RSS-900 puisse produire lui-même de la distorsion. De tels problèmes viennent obligatoirement d'un autre maillon du système. Tout au plus un court-circuit intermittent entre deux câbles d'enceintes peut-il produire des craquements de manière erratique et discontinue. Il est très facile de vérifier ce point et de l'éliminer.
