GEBRUIKSAANWIJZING MDS7205X CATA

Gebruiksaanwijzing en instructies voor ovens

AANWIJZINGEN VOOR DE GEBRUIKER

Dank U voor de aankop van een van onze produkten. Wij ho- pen dat U de beste prestaties ervan krigen. Wij adviseren de aanwijzingen en tips in dit handboek zorgvuldig te volgen ten juiste gebruik van onze produkten. Het naamplaatje van de oven wordt met het apparaat meege- leveerd. Het plaat kan worden gelezen als de deur wordt open gemaakt en het omvat alle identificatiegegevens van het appa- raat. U moet naar deze gegevens verwijzen als U onderdelen bestell. ALGEMENE INFORMATIE Les dit handboek zorgvuldig door alvorens het apparaat te ge- bruiken. Hetis heel belangrik dat u alle controlefunkties begri- jpen alvorens met uw apparaat te koken. Let goed op alle adviezen en tips onder de titel “BELANGRIK — Waarschuwingen en veiligheidsvoorschriften".

• Dit apparaat is geschikt voor huiselijk gebruik en kan in een standaard keukenkast of ander meubel worden geintegreerd. + Ten gebruik in voertuigen, bv karavanen, let op de passende aanwijzingen in de Opstellingsaanwizingen. + Door ieder ander gebruik, met een ander doel ofin een ander omgeving zonder de uitdrukkelike aanneming van de fabricant wordt de garantie of ieder verantwoordelikheid ongeldig. + Uw nieuw apparaat is gegarandeerd tegen elektrische of mechanische fouten, onder bepaalde uitsluitingen, die en de Garantievoorwaarden van de Fabricant worden aangegeven. + De bovengencemde voonwaarden hebben geen invloed op uw statutaire rechten. Alvorens het apparaat te gebruiken, zorg ervoor, dat uw alle verpakkingen of bedekkingen weg heeft genomen. Om voor de milieubescherming te werken, scheid de verschillende verpakkingsmaterialen en gooi ze weg conform de plaatselike wetgeving. De verpakking zin milieuvriendelik en kunnen herhaald of ge- recycleerd worden. Door het recycleren van een verpakking Kan men meer aan grondstoffen sparen en de volume indus- triële en huiselike vuil verminderen. Voor nadere informatie over afvalophaling raadpleeg de plaat- selike mileubestuur. Bijheteerste gebruik kan de beschermingsbedekking gen geur verspreiden: dit verdwiint na een korte tjd. Het symbool X het produkt of de verpakking duidt aan, dat dit produkt geen gewone huiselijk afval. Dit produkt dient in een punt ter zameling en recycling van elektrisch en elektro- nisch alval. Zorg ervoor, dat dit product op een juiste manier wordt weggegooid, om eventuele beschadigingen aan het mi- lieu en openbare gezondheid te vermiden, die bij een niet juis- te behandeling van dit produkt kunnen ontstæan. Voor nadere informatie over de recycling van dit produkt, neem contact op met Uw gemeentebestuur, het dienst huisafval of de winkel waar U dit produkt heeft gekocht. Dit apparaat werd gefabriceerd en verdeelt volgens de belan- grikste eisen van de volgende EUROPESE REGELINGEN EN EEG NORMEN: Logo EG - 93/68 Laagspanning- 73/23 EMC-89/336 Veiligheidsnormen - EN 60 335-1, EN 60 335 - 2-6. Dit apparaat voldoet aan de vereisen ten vermeiden van ra- diostoringen. De fabricant voert een beleid ter constante verbetering van zin producten: daardoor behoudt hi zich het recht om zon- der voorafgaande kennisgeving de producten te wizigen of aanpassen. BELANGRIJKE AANWIJZING WAARSCHUWING en VEILIGHEIDSVOORSCHRIFTEN

• Dit apparaat voldoet aan de hele tegenwoordige europese wetgeving. Toch wil de fabricant ervoor waarschuwen, dat de opperviakten van het apparat gedurende het gebruik warm worden en bliven warm na het uitschakelen:

• Daarom adviseert de Fabricant om het apparat buiten het be- reik van baby/s en kleine kinderen te houden. + Indien het overmijdelik is, dat kinderen in de keuken zin, moeten ze altid onder de uiterste waakzaamheid bliven. + Hetis ook aanbevelenswaardig, dat U het oven heel zorgvul- dig gebruikt en schoonmaakt. Les het paragraaf over schoon- maken en onderhoud door.

• Plaats geen zware voorwerpen op de oven en leun niet op de deur om 2e open te maken: anders kunnen de scharnieren worden beschadigd. + Laat geen warme olie of vet onverzorgd achter: er bestaat brandgevaar.

• Plaats geen pan of bakplaat op de onderste deel van de oven en bedek ze nooit met aluminiumfoli. + Bewaar geen vlaambare voorwerpen in de oven; er bestaat brandgevaar. + Laat geen elektrische toebehoeren of snoeren in contact met de warme delen van het apparaat komen.

• Gebruik dit apparaat nooît voor bijzonder verhitten of om kle- dingen uit te drogen. + Installeer het apparaato noît dichtbi gordiinen of meubel met bekledding, + Probeer nooit om aan de deur van apparaten in de keuken te trekken om ze te verplaatsen: anders kunt U het apparaat beschadigen. Indien de rubbernaad heel vies is, kan de deur niet volkomen worden gesloten toen de oven is in werking. De voordeuren van de aangrenzende meubelen kunnen worden beschadigd. Houd de rubbernaad van de oven altijd schoon. + Het apparaat wordt warm aan het werken. Voorzicht: raak aan geen verwarmingselementen binnen de oven. + Maak de oven voorzichtig open. Er kan warm stoom uitkomen en verbrandingen aan de personen, die dichtbij staan, vero orzaken

• Giet geen water in een heel warme oven. Anders kan de email worden beschadigd.

• Dit apparaat dient op een juiste manier door een vakkundig worden géïnstaleerd, volgens de aanwijzingen van de fabri- cant. + De Fabricant neemt geen verantwoordeljkheid op zich voor persoonljke of zakelike beschadingen als gevoly van een on- juist gebruik of installatie van dit apparaat. + Bij het gebruik geeft het apparaat warm, stoom en vochtig- heid. Vermeid allerlei persoonlike schaden en zorg ervoor, dat de ruimte genoeg is geventieleerd. Bij een langdurig gebruik, Kan er extra ventilatie nodig worden - raadpleeg Uw installa- teur voor ieder vraag over de nodige volume GEBRUIKSAANWIJZINGEN Bewaar dit Gebruikshandboek voer toekomstige raadpleging of voor het gebruik door een person, die niet met het apparaat vertrouwd is. Alvorens de oven te gebruiken, maak ze zorgvuldig schoon met niet schurend zeep en lauw water. Plaats de rooster en de bakplaat in hun respektieve geleidebed. Daarna, schakel de oven op de hoogste temperatuur gedurende ca. 20 minuut om ieder rest van vet, olie of hars te verwijderen, die gedurende het keuken onaangename geuren kunnen veroorzaken. OPGELET: Gedurende dit eerst keuken kan er een betje stoom of een onaangenaam geur uit de oven komen. In dit geval, ven- tileer de ruimte totdat de eerste funkti is volledig uitgevoerd. Un is de oven klaar voor het gebruik. Dit apparaat is uitsluitend geschikt voor huiselik gebruik. Gebruik deze oven alleen om voedsels te koken.

De oven wordt door een thermostaat tussen 50 °C en/of 250 °C geregeld, afhankelijk van de gewenste temperatuur. Het con- trolelampje voor de thermostaat gaat aan of uit om de tempera- tuurcontrole gedurende het gebruik aan te duiden. De gewenste wijze van braden word door middel van de muiti- funktie contoleknop gekozen. De mogelike funkties zijn: SA. OVENLICHT. Automatisch bij het braadmodus vor ieder ®_ model. De ovenlicht brandt stets als de oven in werking is. ‘8. MODE CONVECTIE. Funktie voor traditioneel braden met = verwaming uit ieder element: boven en beneden. = €. BOVENWARMTE . Dit is voor zacht braden en grillen ges- chikt, zoals om gekochte schotels warm te houden. © |D.ONDERWARMTE. Voor langzaam braden en om schotels te verwarmen. (9) E. BOVEN- EN ONDERWARMTE + HETELUCHT. © Door de ventilator is de verwarming gelijkmatikg; voorts bestaat de mogelikheid om tegelikertid verschillende scho- tels op verschillende niveaus te bakken. Lg FONDERWARNITE + HETELUCHT. Verwarming door hal- veconvectie door middel van de onderste verwarming- selement voor verinde schotels.

6. CONVECTIE + HETELUCHT. Verwarming door middel

van convectie uit de onderste en bovenste verwar- mingslementen voor een gelikmatig bakken. H. GRILLEN. Om voedsel te grillen en roosteren. PP MAXI-GRILLEN . Dezelfde werkwijze als in de vorige positie, maar met een groterre grillenopperviakte. J. GRILLEN + HETELUCHT. Snel grilleren voor voedsel- soorten die van binnen zacht moeten bliven. Bij het bakken met luchttoevoer is dit de meest efficiénte functie op energetisch vlak. © K ONTDOOIEN. |_4_ De ventilator werkt zonder verwarmingsfunktie om de ontdooitijd te verminderen. NUTTIGE TIPS + Alvorens de oven aan te schakelen, zorg ervoor, dat alle toebehoeren, die niet nodig zün, buiten de oven zin. + Laat de oven tot de gewenste temperatuur branden.

• Plats de bakplaatken in de midden van de oven en laat een afstand tussen bakplaatken als u meer dan een gebruik, zodat de lucht kan circuleren. + Indien u een vruchtentaart wäil bakken, moet de bakplaat niet te vol zijn. De uit de bakplaat druppelende vruchtensap veroor- zaaktvlekken die ongemogelik zi te verwijderen. + Plaats geen bakplaat op de onderste deel van de oven en bedek ze niet met aluminiumfolie. Dit kan een thermische ac- cumulatie veroorzaken. De brad- en baktiden komen niet meer overeen en de email kan worden beschadigd. + Maak de deur niet te vaak open om de voedsel te zien (de verlichting brandt stets gedurende het bakken). + Maak de deur heel zorgvuldig open om het contact met de warme delen en het stoom te vermijden.

AANWIJZINGEN TEN BAKKEN

Raadpleeg de informatie op de voedselsverpakkingen om de baktemperatuur en -tid te leren kennen. Indien U al met de werking van Uw apparaat bent vertrouwd, kunt U alle tempera- turen en tijden veranderen om ze aan Uw persoonlike smaak aan te passen. Controleer dat de diepuriesprodukten volkomen ontdooien al- vorens ze te bakken, tenzij er anders op de verpakking wordt aangegeven Soon erecht Temp "© Goleider — Bereidingstié in mimten Geaviseer Parsoonik Gebak met gekiptdeeginbakvorm Biscuiten ein gebak DS 2 55 Taart M5 3 6 Krimeldeeg Taarthodem mm 3 oo Tearhodemmetkwarkuling 200 3 2535 Taarthodemmeturuean 200 9 2525 Gehak met gerezen deeginbalvorm Taarbodem 10 3 304 Zachtebrood tkgmael 200 3 253 ein gebak Kuimedeeg CRE Beignets m0 2 54 Koekiedeeg 2% 3 16» Lasagne 25 2 4% Vies (bercdingstd per om. ikte) Langdurend gebakenevees 200 2 120-150 Kordurend gebakkene vees 200 2 60-40 Gehatbalen mm 2 m4 Phinves Eend 1 1/2Kg mo 2 ve Gans 3Kg 2% 2 1210 Braadkin 2% 2 sw Kalkoën SK 52 2% Milbraad Hass CRT Gebradenree CR Gebradenhert 52 0 Grosnten Aardappelen uit de ouen 220 2 3040 Groenten puding 2m 2 4050 Vis Foral mm 2 ws Zaebrasem 2m 2 4 Pix 2% 3 1 Grllen Kotelet 4 en Worst 4 00 Gegrle ip 2 2% Gegrle alsvees 08Kq 5080 + De aantal geleiders neemt heeft betrekking op de laagste {behalve de bodem van de oven, omdat de bakplaat niet op de boden kan liggen) DE GEGEVENS ZIJN NADERINGEN, OMDAT DE BEREI- DINGSWIJZE EN -TIJD ANDERS ZIJN VOLGENS DE HOEVE-

ELHEID EN KWALITEIT VAN

Plaats het gerecht op de rooster of en heel lage bakplaat. De rooster dient op de hoogste positie te worden geplaatst, terwijl de bakplaat om de vet te ontvangen moet op de laagste positie liggen. Schakel de keuzeschakelaar voor het grill op de , À positie al Uw oven van ventilatie is voorzien, of op de po- sitie ©, %, % in een multifunktie-oven. Afhakelik van het soort gerecht (vies, vis, pluimvee, ezv.) kan het nodig zijn om het gerecht am te drasien om alle opper- viakten aan het grill bloot te stellen. Wij geven vervolgens sommige bereidngstiden, uitsluitend als orientatie: Gegrillde gerechten Bereidingstijd in minuten Geadviseerd Niette dikke vleesstukken 46 Normale vieesstukken 58 Vis zonder schubben 8-10 Vis (b.v. forel, zalm) 1215 Worst 10-12 Sandwich 25 WAARSCHUWING

• Gebruik geen aluminiumfolie om de bakplaat te beddeken bij het grllen of verwarmen. + Plaats geen aluminiumfolie onder het grill aluminium is heel reflecterend en kan het grillenonderdeel beschadigen GEBRUIK VAN DE ELEKTRONISCHE TIMER MET 5 TOETSEN Funktiebeschrijving van de 6 toetsen: [A | Wearschuwingsalarm | Automatisch koken (duur) FE Eind van de bereidingstid (eindtid}

Ÿ reine [ss Verminderingknop voor ieder programma

Verhogingsknop voor ieder programma tekenis van de verlichtingssymbol Betekent, dat er een programma wordt uitgevoerd of dat de oven op handwerking is. R [Geprogrammeerde geluidsalarm. | Plus A" beïde fikkerend: Programatiefout

A: AUTOMATISCH PROGRAMMA

{Flikkerend/: Regelaar op “automatische” positie, maar niet in of aan het eind van een programma. [Vaste verlichtingl: Rege- laar op automatische positie, geprogrammeerd. Geen symbool gaat branden, behalve de klokcijfers: er is een geprogrameerde wachtid. Programmeringsfunkties: Z4-uur displayklok. Geluidssignaal (max. 23 uur en 58 minuten). Automatische programmering (bereidingsbegin en -eind). Half-automatische programmering (alleen bereidingsbegin of —eind) De timer werkt alleen als het apparaat aan het elektrische net is aangesloten. Elektronisch klok Onmiddelik na de aansluiting (ook naar een eventuéel ats- luiting van stroom) verschijnen DRIE flikkerend cijfers op het display. Om de juiste uur aan te geven, is het nodig om geliktijdig op +2 en GELIIKTIJDIG op een van de toetsen of … te drukken, totdat de gewenste uur op het display verschint. Er is een aannemingstid van 5 seconden wanneer U op geen touts mogen drukken. De wizingssnelheïd van het display wordt aanmerkeljk verho- ogd een paar seconden nadat U op de toetsen en. begint te drukken. Handwerking (Zonder programmering) Om de oven zonder programmering te gebruiken, is het nodig om het flikkerende “A” symbool uit te maken. Daarvoor, druk op de toets Brandthet symbool “A” vast (dit betekent, dat de oven is geprogrammeerd) moet het programma eerst worden geannu- leerd door middel van à de aanduiding moet D zijn. Automatische bereiding. (Bereidignsbegin en -cinde) 11 Programmeer de bereidingstijd door middel van 2} Programmeer het bereidingseinde door middel van |.

3) Kies de gewenste temperatuur en funktie door middel van de

thermostaat en keuzeschakelaar. Na deze werkzaamheden verschint het symbool “A” vast op het display, om aan te duiden, dat de oven is geprogrameerd worden. Voorbeeld: U wenst een gerecht 45 minuten bereiden, dat om 14:00 uur moet klaar zin. + Druk 1 {om 0.45 op het display aan te geven. + Druk 15) om 14.00 op het display aan te geven. Na deze werkzaamheden verschint de tegenwoordige uur op het display, zoals het symbool «A» om aan te duiden, dat Uw programma in het geheugen staat. Om 13.15 u. (14,00 u. minder 45 minuten), wordt de oven auto- matisch aangeschakeld, gedurende de bereiding verschinen de symbolen !; en «A». Om 14,00 h. Komt de bereiding automatisch aan het eind, en de geluidssignaal komt intermitterend uit. Druk op | | om ze uitte schakelen Haïf-automatisch werking À. Programmering van de duur van de bereidingstijd Druk op de toets om funktie van de duur van de bereidings- tijd te Kiezen en stel de tjd in. De oven gaat onmiddelik aan en het symbool «A» met verschint op hetdisplay. Na de geprogrammeerde ti komt de bereiding aan het eind en de geluidssignaal wordt intermit- terend afgegeven. Doe als boven aangegeven om de toon te stoppen. B. Programmering van het einde van de bereidingstijd Druk op de toets om de funktie van het einde van de berei- dingstid te kiezen en stel de tid in. De oven gaat onmiddelik aan en op het display verschint het symbool «A» met Als de huidige td overeenstemt met de tjd van het einde van de bereiding, dan gaat de oven uit en wordt een geluidssignaal intermitterend afgegeven. Doe als boven aangegeven om de toon te stoppen. U kuntn ie dere td de toestand van het programma zichtbaar maken door middel van de desbetreffende toets. U kunt ook het programma annuleren door middel van ; plaats ook de keuzeschakelaar op de 0 positie. Daarna, druk op | @. om de oven voor handwerking voor te bereiden. Elektronische alarm De «timer funktie bestaat uitsluitend uit een geluidssignaal die voor een een periode van ten hoogste 23 uur 59 minuten kan worden geregeld. Om de td te regelen, druk op & de toets en geliktidig (+) of (-)totdat de gewenste tijd op het display vers- chiünt. Na het regelen, verschint op het display weer de tjd naast het symbool| &.Het aftellen begint onmiddelik en kan op het display in iedere tijd zichtbaar worden gemaakt, door het drukken van de toets. Na deze tid gaat het symbol uit en een intermiterende geluidssignaal wordt afgegeven: druk op de toets| & om de signaal te stoppen. De waarschuwingsalaarm stuurt geen funktie van de oven.

BEMERKINGEN + Is er een instellingsfout, dan wordt het door een geluidssigna- al een een flkkerend “A” symbool aangegeven. Annuleer de instelling door middel van de toets. ÿj, daarna voer de juiste programmering uit. + De geluidssignaal aan het inde van een programma duurt zeven minuten tenzij de toets @ wordt gedrukt. Aan het einde van deze tijd fikkert het symbool “A” door. + De geluidssignaal heeft drie toonafstellingen, laag, midden en ho0g. Om de toon in te stellen, controler dat de timer in hand- werking is, daarna druk op de toets en houd ze gedrukt om de gekozene toon te horen. Laat de toets los, druk nog eens en houd gedrukt om een andere toon te kiezen. Herhaal de vorige voortgang totdat de gewenste toon wordt gehoord. OPGELET! De afsluiting van stroom veroorzakt het annuleren van de geprogrammeerde funkties, de klokfunktie ingesloten. Als de stroomtoevoer wordt teruggegeven, verschinen drie fikkerende nullen en het apparaat kan weer geprogrammerd worden.

GEBRUIK VAN DE MECHANISCHE TIMER

Nadat de thermostaat op de gewenste posities wordt gepla- atst, draai de knop met de klok mee tot de eindpositie en dan tegen de wijzers van de klok tot de gewenste tijd; na deze tijd gaat een zoemer Kinken. Dit dient alleen om het einde van de tijd aan te duiden en stopt niet de huidige funkti.

SCHOONMAKEN VAN HET APPARAAT

BELANGRIJK Als veiligheidsvoorschrift, voordat u het apparaat schoon gaat maken, moet u eerst de stroomtoevoer naar het apparaat uits- chakelen. Het schoonmaken van de niet-zelfschoonmakende delen van de oven moet worden gemaakt na het gebruik, als de oven uit- geschakel maar nog warm — niet te heet-is. Daardoor is gem- makkeljker om de vet van de panelen weg te nemen, omdat ze nog niet droog en hard is. Neem de zihouders uit chroomdraad weg: trek de voorzijde naar boven om ze uit de wand te halen en neem ze uit de gaten aan de achterwand. Maak de oven schoon met een zachte doek met een verdunte ammoniaklo- Sing; spoel uit en droog uit. Zi er nog viekken of resten, plaats een met ammoniak vochtige doek aan de achterkant, sluit de deur en was de oven naar een paar uren met warm water en een reinigingsvioeistof, spoel en droog zorgvuldig uit. De gla- zen buitendelen kunt u met gen zachte dock, lauw water en een reinigingsmiddel schoonmaken; gebruik niet reinigingspo- eder die schurend kunnen zijn. Vermid ook het gebruik vaan zure of alkalische stoffen {ci- troensap, azijn, zout, tomaat enz.) Vermijd het gebruik van produkten op basis van chloor zuur of schuurstoffen, bizonder voor het schoonmaken van email. Gebruik ook geen metalen schuurspons, die de opperviakten kan beschadigen. Gebruik geen hoogdrukreinigers of stoomreinigers om de oven schoon te maken. Gewoonlik is het genoeg om een zachte vochtige doek met warme reinigingsmiddel te gebruiken, maar voor harde resten adviseren wij het volgende: VERGLASTE EMAILDELEN Gebruik uitsluitend reinigingsmiddelen, die geschikt voor dit soort material ziin — gebruik geen produkten op basis van chloor, zoals l00g.

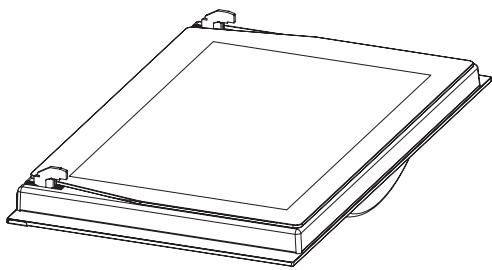

GLAS VAN DE OVENDEUR

Gebruik geen schuurmiddelen die schade kunnen veroor- zaken. Vergeet niet dat krassen op het glasopperviak gevaari- jke defecten kunnen veroorzaken. Om het reinigen makkelijker te maken, kan het binnenste glas van de ovendeur worden verwijderd. Hieronder wordt voor de drie bestaande deurtypen beschreven hoe u het glas kunt losmaken.

DEMONTAGE VAN DE OVENDEUR

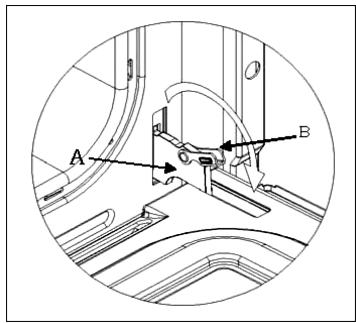

Om de oven binnenin makkeliker te kunnen reinigen, kan de deur worden verwijderd. Deurtype De “A'-schamieren bevatten twee beweegbare schamnier- bouten “B”. Wanneer scharierbout B” omhoog wordt gebracht, kom het scharnier uit zijn behuizing Doe de deur daarna half dicht. Ti de deur vervolgens naar omhoog en trek haar naar buiten. Houd de deur daarbijin de buurt van beide scharnieren vast. Om de deur opnieuwrte monteren laat u de scharnieren terug in

hun gleuven schuiven en opent u de deur volledig. WAARSCHUWING +Zorg ervor dat u het blokkeringssysteem van de scharnieren niet vernijdert wanneer u de deur wegtrekt. Het scharnierme- chanisme zou immers bruusk terugspringen. + Dompel de deur nooît onder in water. Accessoires van de oven (Fig. 4) De oven kan uitgerust zijn met langsrails op de ovenwand. Plaats de roosters en de schotel op de langsrails. Hieronder wordt voor de twee bestaande raïttypen beschreven hoe u ze kunt losmaken Om de langsrails los te maken volstaat het lichtjes neerwaarts te duwen op punt A.

AANWIJZINGEN TER INSTALLATIE

Dit apparaat dient door een competente persoon te worden geinstalleerd, conform de huidige uitvoering van de RU Veilig- heidsregelingen en -voorschriften of de gelikwaardige Euro pese Normen: Stedebouwkundige regelingen {uitgegeven door de Afdeling voor het Milieu) Stedebouwkundige normen [uitgegeven door de Afdeling voor Ontwikkeling in Schotland. Verkabelingsstandaarden IEE. Elektricitei in arbeidsregelingen

EERSTINGEBRUIKNEMING VAN HET APPARAAT

Als u het apparaat uit de verpakking neemt, controleer dat de volgende onderdelen zin bijgeleverd: + Installatie- en gebruiksaanwijzing + bakrooster +1 bakplaat + Schroeven en doppen om het apparaët in zijn plaats te be- vestigen OPSTELLING VAN HET APPARAAT (zie Fig. 5) Deze apparaten worden als Klasse | beschouwd. Ze moeten volgens de wet worden geaard. De fabricant neem geen verantwoordelifheid op zich in het geval dat de Voors- chriften ter Voorkoming van Ongevallen niet nagekomen wer- den. BELANGRIJK De aangrenzende meubel en alle voor de installaie gebruike- ne materialen moeten een temperaturverhoging van min. 85 *C boven de luchttemperatuur gedurende het gebruik van het apparaat. Sommige soorten keukenmeubelen uit vynil of folie kunnen door ontkleuring beschadig werden op temperaturen die la- gere zin dan de bovengencemde. Indien het apparaat wordt géinstalleerd zonder aan dit grens te achten of met een afstand van minder dan 4 m van de aangrenzende meubelen, zal de eigenaar verantwoordelik voor de beschadigingen zijn.

hetz ander een kookplaat of in een kolom

2. Om de oven in een kolom te installeren is het nodig om een

genegende ventlatie te garanderen. Daarvoor, neem het achterpaneel van de meubel weg, om een afstand van min. 85- 90mm = zie Fig. 5.

3. Controleer, dat de oven vastin de holte bevestigd is. De oven

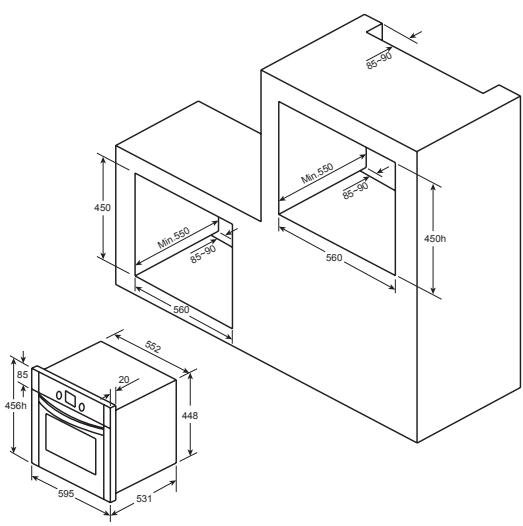

wordt aan de meubel met béhulp van 4 “A schroeven beves- tigd — Fig. 5. Plaats een schroef in ieder hoëk van de deuro- pening. Fig. &: Afstanden ter installatie van eenvoudige elektrische ovens van 60 cm breedte (de vorm van de boven ovenkast kan variëren| en hun bevestiging aan de meubel. À. De geleider van de houder moet worden weggenomen B. Afstand 75-90 mm tussen wand en achterkant van de houder en de meubelbodem. C. Sokkel D. Voorzide van de onechte lade, die gemonteerd moet wor- den. Fig. 7: Ventilatie- en afstandeisen voor de installatie van een eenvoudig elektrisch oven in een standaard keuken. Mindeste ventilatieeisen voor de bovenste rekken, bodem en houder van de achterkant. À Achterpancel B. Opslagruimte €. De achterkant van dit deel wegnemen D. Achterpaneel E. Opslagruimte E Sokkel

6. Ventilatiegat min. 80 cm2

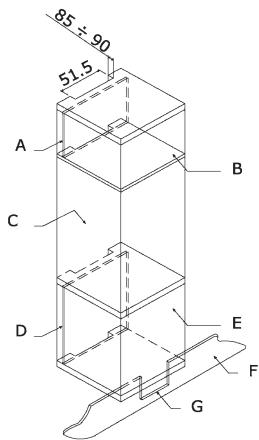

Fig. & Ventilatie- en afstandeisen voor de installatie van een eenvoudig elektrisch oven in een hoge meubel ELEKTRISCHE AANSLUITING Alvorens het apparaat aan te sluiten, controler dat de span- ning op het naamplaat met de netspanning overeenkomt. Wij adviseren NICEIC register voor elektrische instalaties.

WAARSCHUWING — DIT APPARAAT MOET GEAARD WORDEN

Dit apparaat moet in een automatisch tweepolige schakelaar worden ingesloten, met een beschermde stopcontact, met 3 mm afstand tussen contacten en in een toegankelike plaats dichtbij het apparaat. BELANGRIJK

De toevoersnoeren hebben de volgende kleurcode: Groen en geel - aard Blauw - nul Bruin - lin + De groene en gele draad moet aan de met een “E”, of het aardingssymbool of gele en groene kleuren aangeduidte klem worden aangesloten: De blauwe draad moet aan de met een “N” aangeduidte klem worden aangesloten. + De bruine draad moet aan de met een “L” aangeduidte klem worden aangesloten: + De snoer mag nergens warmer dan 50 °C boven de luchttem- peratur worden. + Een beschadigde toevoersnoer moet onmiddelik met een bizondere snoer worden vervangen, die door de fabricant of zin service wordt geleverd

VERVANGEN VAN DE STROOMTOEVOERSNOER

Indien U de toevoersnoer moet vervangen, voer de volgende stappen uit

1. Schakel het apparaat van het net uit, schroef de bevesti-

gingsschroeven los en neem het achterpaneel weg.

2. Schroef de bevestigingsschroeven los en de schroeven van

de klemmen om de bestaande kabel vrij te maken.

3. Monteer de nieuwe snoer, die de specifikatie onder Tech-

nische Gegevens moet nekomen. Zorg daarbij ervoor, dat de snoeren volgens de juste kleurcode‘s zin aangesloten en dat alle schroeven worden vastgeschroefd. ONDERHOUD Alvorens onderhoudwerkzaamheden uit te voeren, schakel het apparaat uit het net. Gedurende de garantietijd dienen alle nodige werkzaamhe- den aan de Technische Dienst van de fabricant opdragen. Bij elke reparatie of werkzaamheid door niet erkende personen wordt de garantie ongeldig.

VERVANGING VAN DE OVENLAMP

{Niet bedekt door de garantie van dit apparaat.) De oven is van een lamp met de volgende kenmerken voorzien: 15 W of 25 W, 300 °C en soort E-14 LET OP: Haal de stekker van het apparaat uit het stopcontact, maak de deur van de oven los {zoals hiervoor beschreven), evenals de roosters van de oven Draai de glazen beschermkap tegen de wijzers van de kiok los om ze weg te nemen. Fig. 9 (A) Draai de oude lamp los en gooi ze weg in een milieuvriende- like plaats; vervang ze door een nieuwe lamp van de in de Technische Gegevens aangegevene type en monter de bes- chermkap terug AANMERKING — De glazen kap kan heel vast zitten en dus kunt U een klem nodig hebben om ze los te maken. ZORG EN VERVANGING VAN DE KATALYTISCHE BEKLEDING {As de bekleding is gemonteerd, wordt het niet door de garan- tie van het apparaat bedekt Om de bekleding “altjd schoon” te houden, moet de oven mon. tot 200 °C worden verwarmd als er sterke vlekken zin, om te vermijden, dat ze permanent worden. Indien de bekleding zwaart en glanzend wordt, moet ze door een nieuwe bekleding worden vervangen. Neem all interne togbehoren om de vervanging van de bekleding gemakkeliker te maken. De nieuwe bekledingen kunnen in de Onderdeelafdeling van de fabricant worden gekocht (zie gegevens in de achterplatl. Geef de referentienummer van het soort product dat in de na- amplaat wordt beschreven en/of de apparaatnummer in Ur bestelling aan. TECHNISCHE GEGEVENS BINNENAFMETINGEN Hoogte: 260 mm Breedte: 430 mm Diepte: 340 mm Nutige inhoud: 48 iters ELEKTRISCHE GEGEVENS Bedrijfsspanning: 220 V - 240 V - 50 Hz Toevoeraansluiting: 13A (tweepolige automatische schakelaar met beschermde stopcontact, 3 mm afstand tussen contacten)

VERMOGENSGEBRUIK Bodemweerstand: 1,30 kW Plafondweerstand: 0,90 kW Ventilatonweerstand: 2,30 kW Grillweerstand: 1,35 kW Toevoersnoer: 3x1,5 mm? soort HORN-F <HAR> Oventampie: 15 W-25 W/ 300 °C schroef soort E-14 De fabricant neemt geen veraantwordelijkheid op zich voor menselijke of zakelijke schaden die door een unjuiste insta- Ilatie van het apparaat worden veroorzaakt. De fabricant behoudt zicht het recht om, zonder voorafgaan- de kemnisgeving, allerlei wijzingen aan zijn produkten toe te passen, die hij als nodig en nuttig beschouwüt.
