BEDIENUNGSANLEITUNG MDS7205X CATA

Bedienungs-und Wartung: anleitungen für einbaubackôfen

Wir danken Ihnen für das uns mit dem Kauf eines unserer Pro- dukte erwiesene Vertrauen und hoffen, dass Sie mit diesem Gerät nur die besten Erfahrungen machen werden. In diesem Sinne ist es von gréêter Bedeutung, dass Sie sich streng an die hier gegebenen Anweisungen und unsere Empfehlungen für eine korrekte Verwendung unserer Produkte halten. dedes Gerät hat sein spezifisches Typenschild, dem Sie ge- gebenenfalls die für die Bestellung von Ersatzteilen erforder- lichen Angaben entnehmen kônnen. Sie finden das Schild im Innenraum nach dem Üffnen der Tür. ALLGEMEINE ANGABEN Vor Venwendung des Geräts wollen Sie die vorliegenden Hinweïse bitte aufmerksam durchlesen. Es ist sehr wichtig, dass Sie das Funktionsprinzip des Geräts genau kennen, bevor Sie es praktisch in Betrieb nehmen. Ganz besonders berücksichtigen soliten Sie die Ratschläge und Empfehlungen, die wir für Sie unter dem Titel “WICHTIG —Ratschläge und Hinweise für Ihre Sicherheit” zusammenfas- sen.

• Dieses Gerät wurde für den privaten Hausgebrauch entwic- Kelt und kann in einen Schrank usw. mit StandardmaBen ein- gebaut werden. + Für einen Betrieb in Wohnwagen, Wohnmobilen usw. müs- sen die entsprechenden Hinweise zum Einbau berücksichtigt werden.

• Jede unsachgemäle Verwendung des Geräts sowie der Ein- satz in einer vom Hersteller nicht ausdrücklich genehmigten Umgebung hat die Annulierung der Garantie und der Haftung des Herstellers zur Folge. + Für Ihr neues Gerät haben Sie im Rahmen der allgemeinen Garantiebestimmungen des Herstellers Anspruch auf Garantie für elektrisch oder mechanisch bedingte Mängel. + Durch obige Vorbehalte werden die Innen gesetzlich zuste- henden Garantieleistungen nicht eingeschränkt. Vor Inbetriebnahme des Geräts stellen Sie bitte sicher, dass alle Teile der Verpackung, Schutzfolien uw ordnungsgemäR entfernt worden sind. Im Sinne des Umweltschutzes ist das Verpackungsmaterial entsprechend zu trennen und gesondert gemëê den vor Ort geltenden Bestimmungen zu entsorgen. Für die Verpackung kommt ausschlieBlich umweltfreundiiches Material zur Verwendung, das wiederverwertet bzw einer Rohstoffrückgewinnung zugeführt werden kann. Durch eine solche Rezyklisierung tragen Sie zu einer Senkung des Rohs- toffbedaris und des anfallenden Miüllaufkommens bei Ihre ôrtliche Umweltbehôrde erteit Ihnen gen weitere entsor- gungstechnische Auskunft. Bei der ersten Inbetriebnahme des Geräts kann es bedingt durch die Schutzverkleidung oder vorhandene Feuchtigkeit zu einer gewissen Geruchsbildung kommen, die jedoch bereits nach kurzer Zeit verschwindet. Das auf dem Produkt selbst bzw. auf der Verpackung angebra- chte Symbol JL weist Sie darauf hin, dass das Gerät nicht als normaler HÉmüll entsorgt werden kann. Vielmehr muss das Produkt über die entsprechende Sammelstelle einer Rohs- toffrückgewinnung für elektrische und elektronische Anlagen zugeführt werden. Durch die Gewähreistung einer korrekten Entsorgung tragen Sie zur Vermeidung von schädlichen Ein- fiüssen auf die Umwelt und die ôffentliche Gesundheit bei, was bei einer nicht sachgerecht vorgenommenen Beseitigung in Frage gestelit wäre. Für weitere Hinweise zur Entsorgung des Produkts setzen Sie sich bitte vor Ort mit der zuständigen Kontaktstelle, der Müllaufsicht oder dem Fachhändler in Ver- bindung, bei dem Sie das Gerät gekauft haben. Dieses Gerät wurde in Übereinstimmung mit den folgenden europäischen Richtiinien und Normen hergestel und vertrie- ben: CE-Abzeichen - 83/68 Niederspannung - 73/23 EMV-89/336 Sicherheitsnormen - EN 60 335-1, EN 60 335 - 2 - 6. Dieses Gerät entspricht der Norm über die Unterdrückung ele- Ktromagnetischer Stérungen. Im Zuge seiner Betriebspolitik einer ständigen Produktverbes- serung behältsich der Hersteller das Recht auf eine ohne ents- prechende Vorankündigung vorgenommene Einführung der jeweils erforderlichen Anpassungen und Veränderungen vor. WICHTIG RATSCHLÂGE UND HINWEISE FÜR IHRE SICHERHEIT

• Dieses Gerët entspricht allen derzeit gültigen europäischen Sicherheitsauflagen. Der Hersteller weist jedoch ausdrücklich darauf hin, dass durch diese Einhatung eine nutzungsbedingt auftretende und auch nach dem Ausschalten noch anhaltende starke Erwärmung der Gerteflächen nicht verhindert wird Aus obigem Grund empfiehit der Hersteller, Neugeborene und Kleinkinder vom Gerät fermzuhalten. + Kann nicht vermieden werden, dass sich Kinder in der Kü- che aufhalten, sind diese ständig unter strengster Aufsicht zu halten

• Grofe Vorsicht ist fermer auch beim praktischen Einsatz und der Ptlege des Geräts geboten. Diesbezüglich sollte die ents- prechende Anleïtung aufmerksam durchgelesen werden. + Aus Sicherheitsgründen sollten keine schweren Gegenstän- de auf dem Backofen abgelegt werden. Zur Vermeidung einer Beschädigung der Scharniere darf die Tür beim Üffnen nicht übermä@ig stark beansprucht werden. + Keïn heifes Ôl oder Fett unbeaufsichtigt stehen lassen; es besteht Brandgefahr. + Die unten im Ofen angebrachten Üffnungen nicht durch Ko- chgeschirr, Backpfannen oder Alu-Folie abdecken. + Keine entflammbaren Gegenstände im Backofen au- fewahren; es besteht Brandgefahr. + Zubehôrteile und Netzkabel dürfen nicht in Kontakt mit den sich aufheizenden Bereichen des Geräts kommen

+ Gerët nicht zum Wärmen oder zum Trocknen von Wäsche benutzen.

• Gerät nicht in unmittelbarer Nähe von Gardinen und Polster- mäbeln aufstellen. Küchengeräte nicht an der Tür oder an irgendwelchen Griffen hochheben oder verschieben, da diese hierdurch beschädigt werden Kännten. + Bei einer stark verschmutzen Dichtung ist kein korrektes Schlie&en der Tür bei Betrieb des Ofens mehr gewährieistet, sodass es sogar zu einer Beeinträchtigung der in unmittelbarer Nähe befindlichen Mëbel kommen kann. Die Dichtung solite deshalb stets sauber gehalten werden. + Bei Vernwendung des Ofens heizt sich dieser auf. Im Bac- kofen befindliche Heizelemente dürfen deshalb nicht berührt werden. + Backofen stets vorsichtig ôffnen. Es kann heiSer Dampf aus- treten, der unter Umständen zu Verbrennungen der Haut führt. + Kein Wasserin den noch heïBen Ofen gieBen, da dies zu einer Beschädigung der Emaïflächen führen kann,

• Dieses Gerät darf nur von Fachpersonal in strikter Übereins- timmung mit den diesbezüglichen Hinweisen des Herstellers installiert werden + Bei Sachschäden oder Verletzungen, die au einen unsach- gemälen Einsatz oder eine nicht korrektvorgenommene Insta- lation zurückgehen, weist der Hersteller jede Haftung zurück. + Bei Verwendung des Geräts entsteht Hitze, Dampf und Feuchtigkeit. Sorgen Sie deshalb durch eine angemessene Be- lüftung des Raums für eine Vermeidung von Verletzungen. Bei einer sehr langen Venwendung des Geräts kann die Zuhiffenah- me einer zusätzlichen Belüftung erforderlich werden. Nehmen Sie diesbezüglich Rücksprache mit Ihrem Fachhändler. BEDIENUNGSANLEITUNG Diese Bedienungsanleïtung ist für spätere Zweifelställe oder Personen, die mit dem Gerät nicht vertraut sind, gut auf- zubewahren. Var seiner ersten Verwendung muss der Ofen innen mit lauwar- mem Wasser und einem nicht scheuernden Reinigungsmittel gesäubert werden. Rost und Backpfanne in die entsprechen- den Führungsrillen einsetzen. AnschlieBend Backofen etwa 20 Minuten lang auf maximaler Temperatur halten, um 50 even- tuell vorhandene geruchsintensive Produktionsrückstände wie etwa Fette, Üle oder Harze vor dem ersten praktischen Einsatz zu beseitigen. ACHTUNG: Bei dieser ersten Inbetriebnahme kann es unter Umständen zum Austrit von Rauch oder unangenehmen Gerü- chen kommen. Ist dies der Fall, muss der entsprechende Raum einfach nur entsprechend lang gelüftet werden. Nach dieser einfachen Vorbereitung steht Innen der Backofen für den praktischen Einsatz zur Verfiigung. Dieses Gerätist ausschlieBlich für den Hausbedarf bestimmt. Backofen nur zur Zubereitung von Speisen venwenden.

PRAKTISCHE NUTZUNG DES BACKOFENS

Zur Aufrechterhatung der gewiünschten Backtemperatur bie- tet dieser Ofen Inen eine Thermostatregelung zwischen 50 °C und 250 %C. Beim Betrieb leuchtet die Thermostat-Leuchtanzei- ge immer wieder auf und veranschaulicht so die Funktion der Temperaturkontrolle Die gewünschte Zubereïtungsart wird über den Mutti- funktionsschalter eingesteli. Zur Verfügung stehen hierbei die folgenden Méglichkeiten: AINNENRAUMBELEUCHTUNG. Automatisch bei allen Modellen bei Einstellung der Zubereitungsart. Solange der Backofen in Betrieb ist, bleibt die Innenraumbeleuchtung eingeschaltet. TT BKONVEKTIONSBETRIES. Ermôglicht_herkômmiches "=" Zubereiten bei Ober- und Unterhitze.

C. OBERHITZE. Für eine schonende Zubereitung, zum Bräunen und zum Warmhalten fertiger Speisen. — UNTERHITZE. Für eine langsame Zubereitung und zum Warmhalten fertiger Speisen. (7°) EVENTILATORGESTÜTZTE MITTELHITZE. Ermôglicht ein gleichmäfiges Aufheizen mit Ventilatorbetrieb und dient zur gleichzeitigen Zubereitung mehrerer Gerichte auf vers- chiedenen Ebenen. ds FVENTILATORGESTÜTZTE UNTERHITZE. Diese Betrieb- sart dient zur Zubereitung von besonders delikaten Geri- chten bei Halbkonvektion und Unterhitze. GVENTILATORGESTÜTZTER KONVEKTIONSBETRIES. Diese Betriebsart ermôglicht eine gleichmäkige Zuberei- tung mit Konvektionsbetrieb bei Ober- und Unterhitze. Für kon- ventionelles Garen ist dies die energieeffizienteste Funktion. H. GRILL-BETRIEB. Zum Gratinieren und Bräunen.

1. MAXI-GRILL-BETRIEB. Funktionsweise wie oben, hier

aber mit einer wesentlich grôBeren Grilifläche. PP LVENTILATORGESTÜTZTER GRILL-BETRIEB. Ermôglicht {28 ein rasches Bräunen bei voller Wahrung des natürichen Saftgehalt. Für Garen mit Umluft ist dies die energieeffizientes- te Funktion K. AUFTAUBETRIEB. Der Ventilator arbeitet ohne Hitze zur Reduzierung der Auftauzeit.

NÜTZLICHE RATSCHLÂGE

+ Vor Inbetriebnahme des Backofens müssen alle nicht zum

Einsatz gebrachten Zusatzteile aus dem Innenraum entfernt werden. + Backofen vor der praktischen Verwendung immer erst auf die gewünschte Temperatur aufheizen. + Backpfannen im Zentrum des Ofens platzieren und dazwis- chen den für eine ausreichende Luftzirkulation erforderlichen Abstand einhalten + Backpfannen nicht zu weit füllen, um einen saftigen Obs- tkuchen zuzubereiten. Über den Pfannenrand austretender Obstsaft führt zu bleibenden Flecken. + Backpfannen nicht auf den Boden des Innenraums einsetzen und auch nicht mit Alu-Folie abdecken. Es kônnte sonst zu ei- nem Hitzestau kommen. Die Back- und Bratzeiten entsprächen nicht mehr den angegebenen Werten und es kënnte zu einer Beschädigung der Emaillächen kommen. + Zum Übenwachen des Back- oder Bratguts sole die Tür mêglichstwenig geôffnet werden. (Die Innenraumbeleuchtung bleibt während der gesamten Zubereitung eingeschaltet.) + Tür stets mit der gebotenen Vorsicht ôffnen, um nicht mit heiBen Teilen oder hei£em Dampt in Berührung zu kommen.

HINWEISE ZUR ZUBEREITUNG

Die erforderlichen Temperaturen und Zubereitungszeiten entnehmen Sie der jeweiligen Packung. Sobald Sie mit der Leistung Ihres Geräts vertraut sind, kônnen Sie Temperaturen und Zubereitungszeiten nach Ihrem persänlichen Geschmack veränder. Sofern auf der Packung nichts anderes angegeben ist, muss Tiefkühlkost vor der Zubereitung vol aufgetaut werden. Geriht Temp Rile Zubereitung in Minuten Emplohlen _Persénleh LUTTE Biskut M 2 55 Feine Tor 15 3 &n Mürbeteiggebäck Tortenboden 20 3 0 Torenboden mt Queñbelag 200 3 2535 Totenboden mt Obstbeleg 200 3 252 Heteteiggebäck Torenboden CR Wéibrot kg Mel 20 3 255 Kleingebèck Mürbeteig CR Élgebäck CRE Kekse 20 3 152 Lasagne 25 2 40 Flesch Zubereïtngszeit pro em Stärke) Braten mitlangerZuberotung 200 2 120-150 Braten mitkurzer Zuberïtung 200 2 600 Flischkétchen 20 2 24 Gehiget Ente 1129 20 2 1040 Gans3kg 2% 2 10210 Brathähnchen 20 2 60 Put 59 15 2 2260 Gericht Temp." Rille_Zubereitung in Minuten Empfohlen Persônlich Wildbret Hase 20 2 6040 Rehschenkel 200 2 90150 Hirschschenkel 1752 90180 Gemüse Gebackene Karoftein 20 2 340 Gemüsepastete 20 2 4050 Fisch Forelle 20 2 4050 Seebrassen 200 2 4050 Pizra 20 3 102

• Die Zahl der Rillen beginnt jeweils mit der untersten (also ohne eine Aufstellung auf dem Boden des Backofens, der für die Pfanne nicht in Fra- ge kommtl. DIESE ANGABEN DIENEN NUR ZUR ORIENTIERUNG, DA TEM- PERATUR UND ZEIT AUCH VON DER JEWEILIGEN MENGE UND QUALITÂT ABHÂNGEN.

HINWEISE ZUR BENUTZUNG DES GRILLS

Zu grillende Speisen auf den Rost oder in eine Pfanne mit nie- drigem Rand geben. Der Rost muss hierbei ganz oben einges- choben werden, während die Fettpfanne unmittelbar darunter zu platzieren ist. Grill bei Backôfen mit Ventilator auf die Posi- tion , bzw. bei Multifunktionsäfen auf Position 7, 7, T einstelien. Je nach Art der des Gerichts (Fleisch, Fisch, Geflügel usw muss das Grillgut für ein gleichmäRiges Bräunen während der Zubereitung einmal umgedreht werden. Rein orientativ seien die folgenden Zubereitungszeiten erwähnt Grillgut Zubereitungszeit in Minuten Empfohlen Dünnes Fleisch oder Scheiben 46 Normales Fleisch 58 Fisch ohne Schuppen 8-10 Fisch (2.8. Forelle, Lachs} 1245 Wäürstchen 10-12 Sandwiches 25 HINWEIS + Zum Abdecken der Grillpfanne oder zum Aufwärmen keine Alu-Folie venwenden. + Speisen nicht in Alu-Folie einwickeln bzw. unmittelbar unter den Gril legen: durch das hohe Reflexionsvermägen von Alu- minium kénnte es zu einer Beschädigung des Grills kommen.

BETRIEB MIT DEM ELEKTRONISCHEN 5-TASTEN-

TIMER Beschreibung der Tastenfunktionen: [A Kurzzïwecker JAutomatische Zubereitung (Dauer) | Ende der Zubereitung [Endzoi Ÿ teniberieb Zahl wird bei allen Programmen kleiner ©} Zahl wird bei allen Programmen grôger Erklärung der Leuchtsymbole: $, (Zeïgt an, dass eine programmierte Zubereitung läuft, bzw. Handbetrieb {M |Programmierter Kurzzeïwecker. Zusammen mit “A” (beide blinkend}: Programmfe- ler. A: AUTOMATIKPROGRAMM {Blinkend): Programmeinheit auf Position Automatik, jedoch nicht programmiert bzw Ende des Programms. {Fest}: Programmeinheit auf Position Automatik und program miert. Leuchten aufer der Uhrzeit keine weiteren Symbole auf, be- deutet dies, dass eine programmierte Wartezeit vorgesehen " “BE:88) Funktionen der Programmeinh ; Anzeige der Uhrzeit im 24-Stunden-Takt. @ Kurzzeïtwecker (maximal 23 Stunden und 59 Minuten). Automatische Programmierung (Beginn und Ende der Zube- reitung). Halbautomatische Programmierung (nur Beginn oder nur Ende der Zubereitung) Der Timer funktioniert nur, wenn das Gerät unter Spannung steht. Elektronikuhr Sofort mach Anschluss des Geräts an das Stromnetz (sowie nach einem Stromausfall) erscheinen auf dem Display DREI blinkende Zahlenstellen: Zur Eingabe der korrekten Uhrzeit müssen men und GLEICHZEITIG auch eine der Tasten | oder gedrückt werden, bis die jeweils korrekte Uhrzeit zur Anzeige Kommt. Nach dieser Einstellung darf fünf Sekunden lang keine weitere Taste betätigt werden. Ein paar Sekunden nach der ersten Betätigung der Tasten und wird der Zahlenwechsel erheblich schneller. und | zusam- Handbetrieb {ohne Zuschattung der Programmeinheit| Zur Nutung des Backofens im Handbetrieb muss über die Taste Ÿ zunächst die blinkende Anzeige «A» gelôscht werden: Leuchtet die Anzeige «An fest au [was bedeutet, dass der Backofen programmier ist), muss das eingegebene Programm zunächst über die Taste | ÿ_ gelôscht und der Zähler auf 0 zurückgestellt werden Automatischer Betrieb {Beginn und Ende der Zubereitung) 1] Über die Taste die gesamte Zubereitungszeit eingeben

2) Über die Taste das Ende der Zubereitungszeit eingeben|

3) Mit den Thermostattasten und dem Funktionsschalter die

gewünschte Temperatur und Funktion einstellen Nach diesen anfänglichen Einstellungen leuchtet die Anzeige «An fest auf und zeigt an, dass der Backofen nun progra- mmiert ist.

Praktisches Beispi Wir benëtigen eine Zubereitungszeit von 45 Minuten, die um

14.00 Uhr zum Abschluss kommen sol.

+ Über die Taste !; stellen wir den Zähler auf 0.45 ein. + Über die Taste : stellen wir den Zähler auf 14.00 ein. Nach diesen Eingaben erscheint auf dem Display wieder die jeweilige Uhrzeit. Das ebenfalls aufleuchtende Symbol «A» zeigt an, dass die gewünschte Programmierung übernommen und abgespeichert wurde. Hierauf setzt sich der Backofen um 13.15 Uhr (14.00 Uhr minus 45 Minuten) automatisch in Betrieb, wobei während der laufen- den Zubereitung die Symbole !; und «A» aufleuchten. Um 14.00 Uhr schaltet sich der Backofen automatisch aus und es ertônt in regelmäligen Abständen das akustische Hinweïssignal, das über die Taste! @ wieder annullert wer- den kann. Halbautomatischer Betrieb À. Programmierung der Zuber Die gewünschte Dauer der Zubereïtung über die Taste eingeben und bestätigen. Der Backofen setzt sich nun sofort in Betrieb und auf dem Display erschienen die Symbo- le «Av und. Nach Ablau der vorprogrammierten Zeit schaltet sich der Backofen aus und es ertônt in regelmäBigen Abständen das akustische Hinweissignal, das wie oben ange- geben wieder annulliert werden kann. B. Programmierung der Endzeit der Zubereitung Die Uhrzeit für das Ende der Zubereitung über die Taste| + eingeben und bestätigen. Der Backofen set sich nun sofort in Betrieb und auf dem Display erschienen die Symbole «Av und . Sobald die Endzeit der Zubereïtung erreicht ist, schaltet sich der Backofen aus und es ertônt in regelmä£igen Abständen das akustische Hinweissignal, das wie oben ange- geben wieder annulliert werden kann. Der jeweilige Progra- mmzustand kann durch eine Betätigung der entsprechenden Taste jederzeit überwachtwerden. Über die Taste ! kann das Programm auch gelôscht und der Zähler auf 0 zurückgesteli werden. Wird anschlieBend die. Ÿ Taste gedrückt, steht der Backofen für Handbetrieb zur Verfügung. Elektronischer Kurzzeitwecke Die «Timens-Funktion entspricht einem elektronischen Kur- zzeïtwecker, der maximal auf einen Zeitraum von 23 Stunden 59 Minuten vorprogrammiert werden kann. Diese Einstellung erfolgt über die Taste | @ | , die hierbei gleichzeitig mit den Tasten {+} oder [-) betätigt werden muss, bis auf dem Display der gewiünschte Zeitraum ausgewiesen wird. Nach Abschluss der Einstellung erscheint auf dem Display wieder die laufende Uhrzeit zusammen mit dem Symbol| @..Der Ablauf des einges- tellten Zeitraums setzt hierauf unmittelbar ein, wobei die ver- bleibende Restzeit jederzeit durch eine Betätigung der Taste abgerufen werden kann. Nach Ablauf der gesamten einges- tellten Zeitspanne verlischt die Anzeige und es ertônt in regel- mäfigen Abständen ein akustisches Hinweissignal, das über die Taste_ @ Wieder annulliert werden kann. Dieser elektronis- che Kurzzeïtwecker steuert keine Funktion des Backofens. ANMERKUNGEN + Kommt es bei einer Einstellung zu einem Fehler, ertônt das akustische Hinweïssignal und die Anzeige “A” geht auf Blinkbetrieb über. Hierauf muss die Taste ÿ gedrücktund ans- chlieend die vorgenommene Einstellung berichtigt werden.

• Das akustische Hinweissignal am Ende eines Programms er- änt sieben Minuten lang, sofern es vorher nicht über die Tas- te ÿ annulliert wird. Die Anzeige “A” bleibt nach Ablaut dieser sieben Minuten weiter auf Blinkbetrieb. + Für das akustische Hinweissignal kônnen drei verschiedene Lautstärken eingegeben werden: leise, mittel und laut. Zur Einstellung der Lautstärke muss der Timer auf Handbetrieb stehen; anschlieBend Taste drücken und gewähte Lautstärke überprüfen. Wird die Taste losgelassen und erneut gedrückt, ergibt sich die nächste Lautstärkenstufe. Diesen Vorgang so oft wiederholen, bis die gewünschte Lautstärke erreicht ist. ACHTUNG! Bei einer Unterbrechung der Stromversorgung werden alle programmierten Funktionen einschlieBlich der Uhrzeit gelëscht. Nach Wiederherstellung der Stromversor- gung erschienen erneut die dreï blinkenden Zahlenstellen und das Gerät kann neu programmiert werden.

BETRIEB MIT DEM MECHANISCHEN TIMER

Nach Vornahme der gewünschten Thermostateinstellungen muss der Schalter zunächst in Uhrzeigerrichtung bis zu seiner maximalen Stellung gedreht und dann auf die gewünschte Zeitspanne zurückgenommen werden. Sobald die eingestell te Zeit abgelaufen ist, ertônt ein Summer. Dieses akustische Hinweïssignal weist lediglich auf den Ablauf der eingestell- ten Zeit hin und hat keinerlei Enfluss auf die laufende Ofen- funktion. 5 4 TN

REINIGUNG DES GERÂTS

WICHTIG Aus Sicherheitsgründen muss vor Reinigung des Ofens stets erst der Netzstecker gezogen bzw. die Stromversorgung des Geräts unterbrochen werden: Nicht selbstreinigende Backôfen müssen nach ihrer Verwen- dung gereinigt werden. Hierfür muss das Gerät ausgeschaltet und noch warm, aber nicht mehr heil sein, da sich in diesem Zustand die durch den Dampf beim Backen entstehende

Fettschicht an den Wänden leichter entfernen lässt und die Fettspritzer auch noch nicht hart und fest geworden sind. Zur Reinigung müssen zunächst die seitichen Chromhalterungen entiert werden; diese sind hierzu vorne nach oben von der Wand abzuziehen und aus ihren rückwärtigen Aufnahmen zu befreien. Den Innenraum des Backofens mit einem weichen, mit einer verdünnten Ammoniaklésung getränkten Lappen auswischen, nachspülen und trocknen. Solken hartnäckige Flecken oder Spritzer zurückbleiben, auf den Boden des Inn- enraums einen mit Ammoniak getränkten Lappen legen, Tür schlieBen und Wände nach ein paar Stunden noch einmal mit warmem Wasser und einem flüssigen Haushaltsreiniger behandeln, nachspülen und sorgfättig trocknen. Zur Reinigung der äuBeren Hochglanzteile nur Wasser und Seife und einen weichen Lappen verwenden. Niemals scheuernde Reinigungs- produkte in Pulverform verwenden. Zu vermeiden sind ferner sauere und alkaline Produkte (Zitro- nensaf, Essig, Sal, Tomaten us). Besonders die lackierten Wände dürfen nicht mit chlorhaltigen, sauren oder scheuern- den Produkten behandeit werden. Ebenso wenig geeignet sind metallene Scheuerkissen oder harte Gegenstände, da diese Beschädigungen auf den Oberflächen hervorrufen kënnen. Backofen nicht mit Hochdruckreinigern oder Dampfgeräten reinigen. Normalenweise genügt es, den Backofen mit einem weichen Tuch und einem normalen Haushaltsreiniger warm auszuwis- chen. Zur Beseitigung von hartnäckigen Rückständen solte wie folgt vorgegangen werden: EMAILLIERTE TEILE Nur für Emailflächen ausdrücklich empfohlene Reinigungsmit- tel verwenden. Chlorhaltige Produkte sind unter allen Umstän- den zu vermeiden.

GLASFENSTER DER OFENTÜR

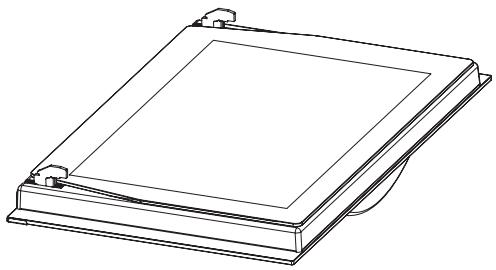

Zur Vermeidung von eventuellen Beschädigungen darf das Glasfenster nicht mit scheuernden Putzmitteln gereinigt wer- den. Eine zerkratzte Glasfläche kônnte gefähriiche Folgen haben Für eine bequemere Reinigung kann die innere Glasplatte der Ofentür herausgenommen werden.

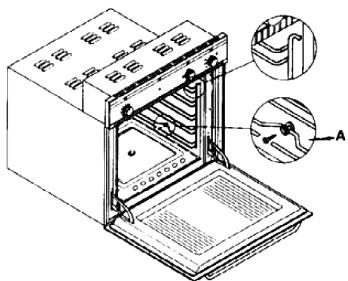

ür eine bequemere Reinigung des Backraums kann die Ofen- ür entfernt werden. Tür vom Typ Die Scharniere “A" besitzen aweï bewegliche Stfte B”. Wird der Stift B” angehoben, kann das Scharnier aus seiner Halterung gezogen werden. AnschlieRend Tür halb schlie&en Hierauf Tür anheben und nach aulen abziehen; Tür hierbei in unmittelbarer Nähe der beiden Scharniere halten. Zum Wiedereinbau der Tür müssen die Scharniere zunächst in die entsprechenden Schitze eingeführt werden. AnschlieRend Tür voll éffnen Die Tür darf erst geschlossen werden, wenn d beweglichen Stifte “B” zur Halterung der Scharnil chend eingedreht worden sind (Fig. 3. beiden entsj WICHTIGER HINWEIS + Beim Abnehmen der Tür darf das Blockiersystem der Schar- niere nicht entfernt werden, da deren Klappmechanismus mit voler Wuchtzurückspringen würde. «Tür niemals in Wasser eintauchen. Der Backraum kann innen mit seitlich an der Ofenwand ange- brachten Laufschienen ausgestattet sein. In diese Laufschie- nen werden der Backrost und das Backblech eingeschoben. Nachstehend die Anleitung zum Ausbau der Laufschienen bei den zwei verschiedenen Varianten. Zum Ausbauen der Laufschienen müssen diese bei Punkt À einfach nur leicht nach unten abgedrückt werden.

Dieses Gerät darf nur von entsprechend befugtem Fachperso- nal in Übereinstimmung mit den vor Ort geltenden technischen Auflagen und EU-Bestimmungen installiert werden: Städtebaurechtiche Verordnungen des Umweltministeriums lin GroBbritannien). Städtebaurechtiche Normen des Entwicklungsministeriums lin Schottland). IEE-Norm zur Verkabelung Strom führende Geräte am Arbeitsplatz.

VOR DER INBETRIEBNAHME

Beim Auspacken des Geräts ist daraut zu achten, dass die na- chstehend genannten Bauteile vollzählig vorhanden sind: + Bedienungsanleitung + Ofenrost + Eine Backpfanne + Schrauben und Kaschierteile zur Befestigung des Backofens vor Ort AUFSTELLUNG DES GERÂTS (siehe Fig. 5) Dieses Gerät gehôrt zur Klasse 1. Eine Erdung ist gesetzlich vorgeschrieben. Bei einer Zuwider- handlung gegen die geltenden Unfalverhütungsvorschriften weist der Hersteller jegliche Haftung zurück. WICHTIG Der Schrank, in den das Gerët eingebaut wird, bzw. das dies- bezüglich zum Einsatz gebrachte Material ist bei Betrieb des Backofens einer Temperatur von mindestens 85 *C über der Raumtemperatur ausgesetzt. Bestimmte mit Kunststoffanteilen hergestellte Küchenmôbel neigen bereits bei niedrigeren als den angegebenen Tempe- raturwerten zu Verfärbungen oder Farbverlusten. Wird das Gerät also ohne Berücksichtigung der erwähnten Temperatu- ranforderungen eingebaut bzw. besteht kein Abstand von min- destens 4 mm zu einer benachbarten Schrankwand, liegt die diesbezügliche Verantwortung allein beim Besitzer.

HINWEISE ZUR INSTALLATION

1. Wie in Fig. 5 dargestellt, muss der Backofen in eine Stan-

dardôffnung von 600 mm unterhalb des Kochfelds oder in eine Küchensäule eingebaut werden.

2. Beim Einbau des Backofens in eine Küchensäule muss auf

eine ausreichende Belüftung geachtet werden. Hierzu die Rüc- kwand des Schranks abnehmen und wie in Fig. 5 dargestell eine Üffnung von mindestens 85-90 mm vorsehen.

3. Der Backofen muss am Aufstellungsort sicher befestigt wer-

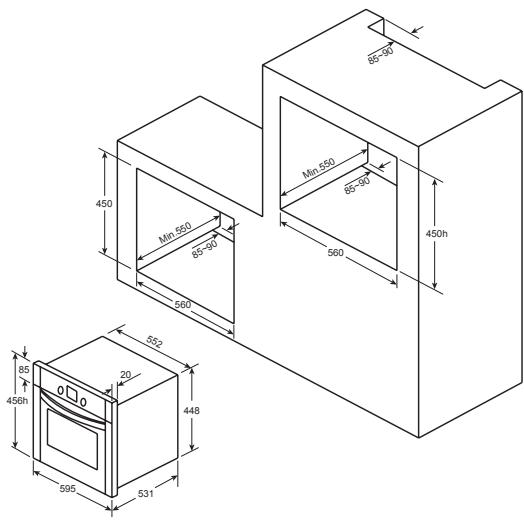

den. Diesbezüglich sind die in den vier Ecken des Türrahmens vorgesehenen Schrauben “A* Fig. 5 zu verwenden. Fig. 5: Abmessungen für den Einbau von einfachen elektris- chen Backôfen mit einer Breite von 60 cm (die Ausbildung des oberen Gehäuse kann varieren) und Befestigung innerhalb des Schranks. À. Halterung abnehmen.

8. 75-90 mm Zwischenraum zwischen der Wand und dem rüc-

kwärtigen Einbaubereich bzw. dem Schrankboden. C. Sockel D. Anzubringende Blende Fig. 7: Lüftungsbedarf und Ausschnitt für den Einbau eines ein- fachen elektrischen Backofens in ein Standard-Küchenmodul. Mindestlüftungsbedart für obere und untere Unterbringung und Halterung des rückwärtigen Bereichs der Einheit. À Rückwand B. Lagerraum €. Hier Rückwand entfernen D. Rückwand E. Lagerraum F Sockel

6. Mindestiüftungsausschnitt 80 cm2

Fig. 8: Lüftungsbedarf und Ausschnitt für den Einbau eines ein-

fachen elektrischen Backofens in einen Hochschrank. ELEKTRISCHER ANSCHLUSS Vor Anschluss des Geräts muss sichergesteli sein, dass die vor Ort vorhandene Netzspannung mit den diesbezüglichen Angaben auf dem Typenschild übereinstimmt. Der elektrische Anschluss sole vorzugsweise nach NICEIC- Standard vorgenommen werden. HINWEIS: DIESES GERÂT MUSS GEERDET WERDEN. Dieses Gerät muss über einen bequem zugänglichen automa- tischen Zweipol-Schalter mit 13 À und einem Kontaktabstand von 3 mm geführt werden. WICHTIG Die Leïter des Netzkabels entsprechen der folgenden Farb- codierung Gelb/grün - Erde Blau- Nulleiter Braun- Phase + Der gelb/grüne Leiter muss an die mit *E", dem Erdungs- symbol oder die gelb/grün markierte Klemme gelegt werden. + Der blaue Leiter muss an die mit “N°” markierte Klemme ge- legt werden + Der braune Leiter muss an die mit “L” markierte Klemme gelegtwerden. + Das Netzkabel darf an keiner Stelle eine Temperatur von mehr als 50 °C über der Raumtemperatur erreichen. + Beschädigte Netzkabel müssen durch ein vom Hersteller baw. der zuständigen Kundendienststelle geliefertes glei- chwertiges Kabel ersetzt werden.

AUSTAUSCH DES NETZKABELS

Muss das Netzkabel ausgetauscht werden, ist diesbezüglich wie folgt vorzugehen:

1. Gerät vom Netz trennen, Halteschrauben lôsen und Rüc-

kwand des Geräts abnehmen

2. Halteschrauben und Schrauben der Anschlussklemmen

lôsen und altes Netzkabel entfernen.

3. Neues Kabel unter Beachtung der entsprechenden Farb-

codierung anschlieBen und alle Schrauben wieder fest an- ziehen. Das neue Netzkabel muss hierbei den im Kapitel Te- chnische Angaben genannten Spezifiationen entsprechen.

WARTUNG UND UNTERHALT

Vor allen Wartungs- und Unterhaltsarbeîten muss das Gerät zunächst vom Netz getrennt werde: Während der Garantiezeit müssen alle anfallenden War- tungs- und Unterhaltsarbeiten der zuständigen Kunden- dienststelle des Herstellers überlassen werden. Jeder von diesbezüglich nicht befugten Personen vorgenommene Eingriff in das Gerät hat die Annullierung des bestehenden Garantieanspruchs zur Folge.

AUSTAUSCH DER LAMPE DES INNENRAUMS

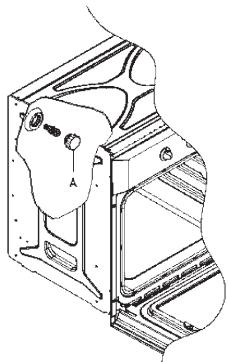

{Fälit nicht unter die Garantie des Geräts.) Für die Beleuchtung des Innenraums kommt eine Glühlampe mit 15 W bw. 25 W für 300 °C vom Typ E-14 zum Einsatz. ACHTUNG: Gerät vom Netz trennen, Ofentür [wie an ande- rer Stelle beschrieben| abnehmen und vorhandene Einsätze herausnehmen. Glasabdeckung zum Schutz der Glühbirne gegen den Uhrzei- gersinn herausdrehen. Fig. 9 (A). Alte Glühbirne herausnehmen, sicher und umwettireundlich entsorgen, durch eine neue ersetzen und Schutzabdeckung wieder aufschrauben. Die neue Glühbirne muss hierbei den im Kapitel Technische Angaben genannten Spezifikationen entsprechen. ANMERKUNG: Die Glasabdeckung kann sehr straff aufsit- zen, weshalb zum Herausnehmen unter Umständen ein ents- prechendes Werkzeug zum Einsatz gebracht werden muss.

PFLEGE UND AUSTAUSCH DER KATALYTISCHEN VERKLEI-

DUNG (Eine bereit in das Gerät eingebaute katalytische Verkleidung fällt nicht unter die Garantie des Geräts.) Zur Aufrechterhaltung des Selbstreinigungseffekts muss der Backofen zur Entfernung von hartnäckigen Flecken und Rück- ständen jeweils auf mindestens 200 °C aufgeheizt werden, da- mit diese nicht für immer bleiben, Wird die Verkleidung schwarz und glänzend, muss sie durch neue Elemente ersetzt werden. Zum Austausch der Verklei- dung alle Einsätze aus dem Backofen entnehmen Die neue Verkleidung kann als Ersatzteil direkt über die ents- prechende Abteilung des Herstellers bezogen werden (siehe Liste auf der hinteren Umschlagseite). Bei der Bestellung müs- sen hierbei der genaue Gerätetyp und die Baureihennummer des Geräts angegeben werden, so wie sie auf dem Typenschild verzeichnet sind. TECHNISCHE ANGABEN INNENABMESSUNGEN Inhait: 48 Liter ELEKTRISCHE ANGABEN Nennspannung: 220 V - 240 V - 50 Hz Speiseanschluss:13 A (automatischer Bipolar-Schalter mit ei- nem Kontaktabstand von 3 mm) LEISTUNGSAUFNAHME Unterhitze: 1,30 kW Oberhitze: 0,90 kW Ventilator-Heizelement: 2,30 kW Grill-Heizwiderstand: 1,35 kW Netzkabel: 3x1, mm2 Typ HO7RN-F <HAR> Innenraumbeleuchtung: 15W- 25 W/300°C, Typ E-14 Bei Sachschäden oder Verletzungen, die auf einen unsach- gemäBen Einsatz oder eine nicht korrekt vorgenommene Ins- tallation des Geräts zurückgehen, weist der Hersteller jede Haftung zurück. Der Hersteller behält sich das Recht vor, alle von ihm als erforderlich oder angebracht erachteten Neuerungen ohne eine diesbezügliche Vorankündigung in das Gerät einzubrin- gen.
