GEBRUIKSAANWIJZING RS EXHAUSTO

6.1 Constructie en ontwerp 34
6.2 Installatieaanwijzingen 35
6.3Bekabeling 38
6.4 Service en reiniging 39
6.5 Technische gegevens 39
6.6 Garantie 39

6. NL - Productinformatie

De EXHAUSTO CDT rookgasventilator type RS worden geleverd met montagebeugels, gewapende kabel, veiligheidskabel en mineraalwollen mat voor een trillingsvrije montage.

(Eveens bijgevoegd zijn twee vleugelmoeren die onder bepaalde omstandigheden te gebruiken়).

Waarschuwing!

• Alle installations moeten door vakkundige monteurs worden uitgevoerd in overeenstemming met nationale wetten en bepalingen

• Voorkom schoorsteenbrand - zorg ervoor dat de schoorsteen worden geleegd voór hetplaatsen van de ventilator
• De rookgasventilator要去 als werkken als de kachel worden gebruikt
• Lees a.u.b. de installmenthandleiding voor de EXHAUSTO CDT regelunit
• Als het EXHAUSTO CDT ventilationsystem is ontworpen voor installations met vaste brandstof/multibrandstof,dient u te controlleren dat het ontwerp beantwoordert aan de eisen in EN15287-1. Indien dit Niet haalhaar is,要去en rookalarm in bezelfde ruimte als de apparatuur worden geplaatst
• EXHAUSTO CDT raadt aan om.altijd een rookalarm teplaatsen in ruimten waar een open haard met vaste brandstof is geinstalleerd.

6.1 Constructie enOntwerp

De unit en de omkasting+zijn van gegoten aluminium. De RS ventilator is ontworpen op horizontale afvoer. Hij is verkrijgbaar in zes maten: de RS 9, 12, 14, 16, 255 en 285.

Alle typen zijn te openen voor service en reiniging.

Grootte en gewicht

Rookgasventilator	Gewicht	Waaier/rotor
RS009-4-1	9 kg	RVS waaier
RS012-4-1	14 kg
RS014-4-1	18 kg	RVS waaier
RS016-4-1	25 kg
RS255-4-1	14 kg	Gegoten aluminium rotor
RS285-4-1	20 kg

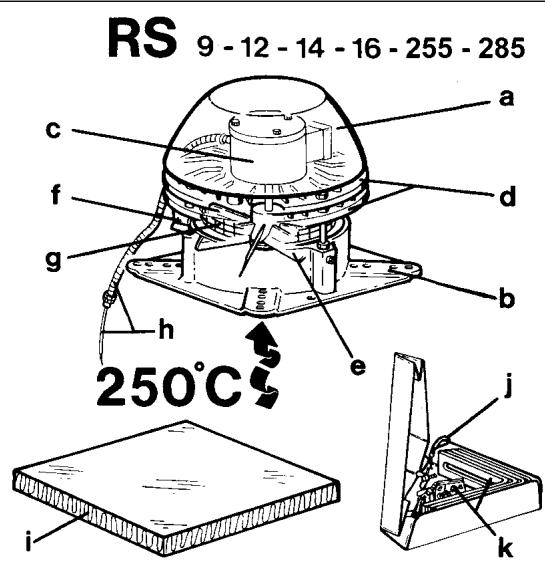

Hoofddelen
De RS bevat de volgende hoofdcomponenten:

a	Bovensectie
b	Ondersectie
c	Motor
d	Koelplaten
e	Waaier/rotor
f	Veiligheidsscharnier
g	Veiligheidsrooster
h	Gewapende kabel en aansluitkabel
i	Mineraalwollen mat
j	Veiligheidskabel
k	Bevestigingsbeugels bouteen en moeren

6.2 Installatieaanwijzingen

Vóor het aanbrengen op een schoorsteen

Als....	dan..
de ventilator op een bakstenen schoorsteen worden gemonteerd...	moet de schoorsteen van bevestigingsbeugels voorzien zijn - zich hieronder.
de ventilator op een stalen schoorsteen worden gemonteerd...	is een flens (extra) vereist - zich hieronder.
RS 9: RS 14 / RS16:	Verwijder de transportbeveiliging bij de rotor en controllerer dat de rotor vrij kan rond Draaien. Verwijder vór het monteren de transportbe-veiligingsbout op de scharnieren.

Vóor het aanbrengen op de bakstenen van de schoorsteen

Stap	Handeling
1	Meet de binnendiameter van de schoorsteen en snij een even groot gat in de mineraalwollen mat. Let erop dat er minimaal 20 mm mat buiten de omtrek van het gat要去ন. NB: de Kant met aluminiumfolie要去 omhoog wijzen, d.w.z. maar de ventilator toe.	A B A min 20 mm B B min 20 mm
2	Monteer en bevestig de beugels aan de onderzijde van de montageplaat met behulp van de bijgeleverde bouten en moeren. Let er a.u.b. op dat de bout er vanaf de onderzijde worden ingezet.
3	Pas de afstand:tussen de bevestigingsbeugels aan zodate ze in de binnendiameter van de schoorsteen passen en draai de moeren aan. Let erop dat er een:tussenruimte van 2-4 mm:tussen de beugels en de schoorsteen要去 om te voorkomen dat trillingen van de ventilatoraar de schoorsteen worden overge-voerd.A en B afmetingen - lees a.u.b. stap 1.	A 10mm B 40mm A 10mm B 40mm

Vóró het aanbrengen op een stalen schoorsteen

Stap	Handeling
1	De rookgasventilator is nu maar voor montage. Plaats de mineraalwollen mat bovenop de schoorsteen met de aluminiumfolie� boven, en plaat de rookgasventila-tor bovenop de mat.
2	Monteer de veiligheidskabel in de schoorsteen (1). Ge-bruik de bijgeleverde schroef en rawlplug in de bakstenen schoorsteen en de zelftappende schroef in de stalen schoorsteen. Monteer de kabel daarna door het gat in de montageplaat en in de kabelvergrendeling.Span de veiligheidskabellicht aan en span de kabelver-grendeling (2) vast, zodate de rookgasven-tilator vastzit als hij geopend worden tijdens service en reiniging.De uitschakelaar要去 op de zijkant van de schoorsteen (3) aangebracht worden, zodate hij gemakkelijk bereikbaar is bij het onderhonden van de ventilator. De gewapende kabel要去 aan de onderzijde van de uitschakelaar en via de koppelping in de schakelaar aangesloten worden.
3	Controleer voor het opstarten dat:· de moeren in de bevestigingsbeugels aangespannen zijn (4),· de rookgasventilator gesloten is en de schroef (5) aan-gedraaid is,· de veiligheidskabel op de schoorsteen (6) vastgezet is,· de veiligheidskabel en de kabelvergrendeling (7) vast-gespannen zijn,· het doorvoerbuisje op de gewapende kabel (8) vastzit,· de eindgeberiwerd teet dat de rookgasventilator allijd要去 werkden als de kachel/boiler worden gebruikt.

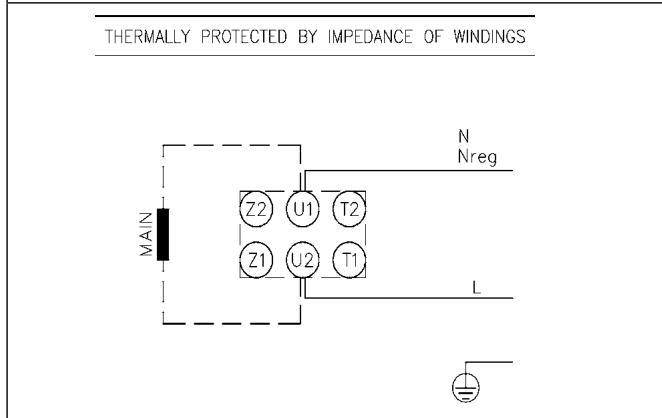

6.3 Bekabeling

De specificaties voor de ventilator en motor staan op het typeplaatje aangegeven. Alle eenfasige modellen zijn instelbaar.

De kabels要去en in overeenstemming met het schema van de bekabeling verbonden worden. Voor nadere details, lees a.u.b. de richtlijnen voor de EXHAUSTO CDT regelunits. Voor alle EXHAUSTO CDT ventilatoren is extra beveiliging vereist in overeenstemming met de stroombepalingen.

Elke op de ventilator aangesloten blinksemafleider要去 geldende stroomwetgeving volgen.

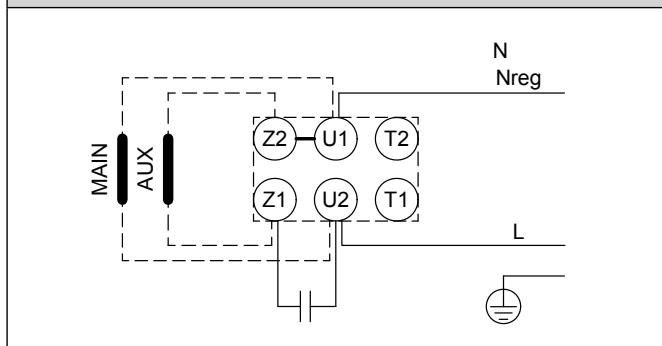

EXHAUSTO CDT Motor

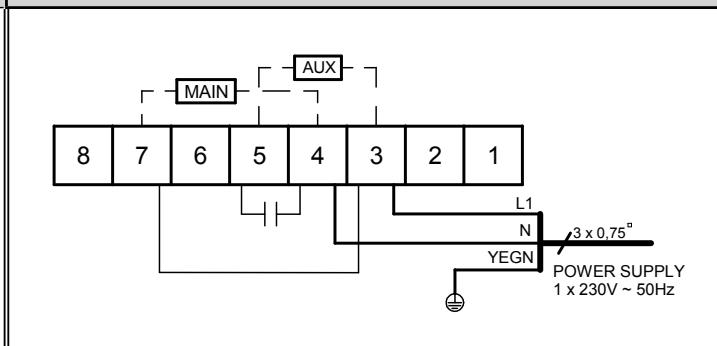

Grundfos Motor

Montage van werkschakelaar:

EXHAUSTO CDT wijst u erop dat de richtlijnen*) voorschrijven dat de ventilator voorzien要去 worden van een deugdelijke werkschakelaar.

*) "EU Machine richtig 2006/42/EG" - Bijlage 1 - sectie 1.6.3 "Afsluiten van de krachtbronnen".

De schakelaar要去afsluitbaar zijn:

• of de schakelaar is zichtaaar in de buurt van de rookgasventilator uit te schakelen
• ook dient hij in staat te zijn alle polen van de aansluitspanning te onderbreken. Contact afstand minstens 3mm bij alle polen

De werkschakelaar vormt geen onderdeel van het standard leveringspakket, maar dient separaat besteld te worden

De bekabeling aansluten		Variabel instelbare elektronische regelaar	Beveiliging
RS009-4-1	bruin = L	Ja	De motor is gegen blok-keren bestand (impedan-tiebeveiliging)
RS012-4-1	blauw = Nreg
	geel/groen = ＿
RS014-4-1	bruin = L	Ja	Voor de motor is een overbelastingsbeveiliging vereist
RS016-4-1	blauw = Nreg
RS255-4-1	geel/groen = ＿
RS285-4-1

6.4 Service en reiniging

De motor in de RS ventilator heeft speciale kogellagers die afgesloten, voor de levensduur gesmeerd en onderhoudsvrijnj.

Inspectie en reiniging要去en afhankelijk van de gebruekte brandstof maar behoefte (en minstens eenmaal peraar) uitgevoerd worden. Volg de onderstaande procedure:

Stap	Handeling
1	Zet de ventilator met de uitschakelaaruit. Wacht totdat de ventilator nicht langer ronddraait.
2	Draai de schroef (A) los en open de bovensectie van de ventilator zodate hij op+zijn scharieren en de beveiligingskabel hangt.
3	Maak de waaier /centrifugerende rotor voorzichtig met een schraper of borstel schoon.
4	Controler of het kanaal,waardoor de rook door de boven- en ondersectie van de ventilator worden afge- voerd, roetaanslag heeft en verwijder deze indien nodig met een schraper of borstel.
5	Veeg als de ventilator toch open staat meteen de schoorsteen.
6	Zorg ervoor dat eventuele gewichten op de centrifugaal-rotor Niet verwijderd worden.

Het geluidsniveau ligt beneden 67 dB op een afstand van meer dan 1 meter van de RS ventilator indien deze correct is gemonteerd. Nadere informatatie is te vinden in de catalogus.

De standarduiuitvoerig van de RS ventilator is ontworpen om te werken bij een maximum rookgastemperatuur van 250^ . Bij hogere temperaturen, maar maximaal 300^ ,要去 de mineraalwollen mat verwangen worden door optionele stelschroeven (type RSD) of trillingsdempers (type SVD.-RS) bij de flens. Zie speciale richtlijnen voor deze onderdelen.

6.6 Garantie

EXHAUSTO CDT biedt een tweejarige fabrieksgaratie op haar rookgasventilatoren die geldt vanaf de factuurdatum.

EXHAUSTO CDT ventilatoren要去en door vakkundige monteurs geinstalleerd worden.

EXHAUSTO CDT behoudt zich hetrecht voor wijzigingen in deze richtlijnen aan te brengen zonder voorafgaande kennisgeving.
