BRUGSANVISNING RS EXHAUSTO

EXHAUSTO CDT røgsuger type RS leveres standard med vinkelben, panserslange, sikkerhedswire somt mineraluldsplade som pakning for vibrationsfri drift. (Desuden er vedlagt vingeskrue, der kan monteres hvis forholdene tillader det).

Advarsel!

Därlige fyringsvaner kan resultere i problemer med sod, skorstensbrand, m.m. som kan skade røgsugeren. Se vores råd om at fyre rigtigt på www.exhausto-cdt.dk.

• Installationen skal udfores af kompetent personale i overensstemmelse med gældende love og regler
• Undgå skorstensbrand - Fej skorstenen inden montage
  Røgsugeren skal altid vare i drift ved anvendelse af ildstedet
• Læs altid installationsvejledningen for automatikken, før rogsugeren installeres
• Er EXHAUSTO CDT røgsugeren en del af brændefyrede installationer skal det sikres at kravene i EN15287-1 er overholdt. Hvis dette ikke kan opnås skal der monteres en røgalarm i samme rum som brændselsenheden
• EXHAUSTO CDT vil alto anbefale opsætning af en røgalarm nær en brændefyret pejs er i brug.

1.1 Konstruktion og design

RS røgsuger er en ventilator konstrueret til horisontalt afkast og udført i støbt aluminium. Den leveres i sek's storrelser: RS 9, 12, 14, 16, 255 og 285.

Alle storrelser er oplukkelige for service og rengoring.

Størrelse og vægt
Hoved-komponenter

Røgsuger	Vægt	Vinge/hjul
RS009-4-1	9 kg	Aksialvinge af rustfri stål
RS012-4-1	14 kg
RS014-4-1	18 kg	Aksialvinge af rustfri stål
RS016-4-1	25 kg
RS255-4-1	14 kg	Centrifugalhjul i støbt aluminium
RS285-4-1	20 kg

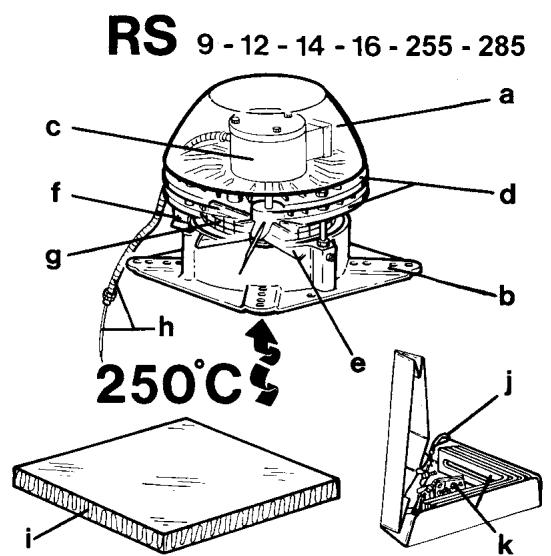

RS bestar af falgende hovedkomponenter:

a	Top part
b	Bund part
c	Motor
d	Køleplade
e	Aksialvinge/centrifugalhjul
f	Sikkerhedshængsel
g	Sikkerhedsnet
h	Panserslange og tilslutningskabel
i	Mineraluldsplade
j	Sikkerhedswire
k	Vinkelben, bolte og møtrikker

Før montage på skorstenen

Hvis...	så
røgsugeren skal monteres på en muret skorsten...	skal røgsugeren forsynes med vinkelben - se nedenfor.
røgsugeren skal monteres på en ståskorsten...	skal røgsugeren forsynes med en flange (ekstra tilbehør) - se nedenfor.
røgsugeren er en RS 9: røgsugeren er en RS 14 eller RS16:	skal transportsikringen ved aktialvingen fjernes, og det kontrolleres, at vingen kan lobe uhindret rundt. skal transportsikringen på hængslerne fjernes.

Før montage på muret skorsten

Trin	Handling
1	Skorstenens lysning måles, og der laves et tilsvarende hul i mineraluldspladen. Hullet må dog aldrig gores større, end at der er minimum 20 mm anlægsflade tilbage.Bemærk: Alu-folien på mineraluldspladen skal vende op mod røgsugeren.	A B A min 20 mm B min 20 mm
2	Vinkelbenene moneres i sporene på undersiden af bærepladen og fastgøres ved hjælp af de medleverede bolte og møtrkker.Bemærk, at boltene skal moneres nedefra.
3	Afstandenden mélém vinkelbenene justeres i henhold til skorstenens lysning, og møtrikkerne fastspændes. Be-mørk, at der skal vare 2 - 4 mm luft imellem vinkelben og skorsten, säledes at der ikke overføres vibrationener fra røgsuger til skorsten. Mål A og B - se trin 1.	4.10mm 8.40mm A.10mm B.40mm

Før montage på stålskorsten

Sádan fastgøres rogsugeren på skorstenen

Trin	Handling
1	Røgsugeren er nu klär til montage. Mineraluldspladen lægges på toppen af skorstenen med alufolien opad, og røgsugeren placeres ovenpå.
2	Sikkerhedswiren fastgøres på skorstenen (1). Den med-leverede skrue og rawplug anvendes til muret skorsten og selvskærende skrue til ståskorsten. Herefter monte-resWiren igennem hullet i bærepladen og ind i wirelåsen.
	Sikkerhedswiren strammes let og wirelåsen klemmes/crimpes (2), således at røgsugen fastholdes ved Åbning for service og rengøring.
	Reparationsafbryderen (ekstra tilbehør) monteres på sider af skorstenen (3), SSE den er let tilgængelig ved service. Panserslangen med tilslutningskabel monteres nedefra og op i afbryderen gennem forskruningen.
3	Inden ibrugtagning kontrolleres at: • Møtrikkerne til vinkelbenene er fastspændt (4). • Røgsugeren er lukket, og skruen er fastspændt (5). • Sikkerhedswiren er fastspændt til skorstenen (6). • Sikkerhedswiren er strammet, og wirelåsen er klemt/crimpet (7). • Omløberen på panserslangen er fastspændt (8). • Brugeren erbekend med, at røgsugeren altid skal��e i drift ved anvendelse af ildstedet/kedlen.

1.3 El-tilslutning

Røgsuger- og motorspecifikationer fremgår af de monterede typeskilte. Alle 1-fasede modeller er regulerbare.

El-tilslutningen foretages iht. el-diagrammet. I øvrigt henvises til vejledningerne for

EXHAUSTO CDT automatik.

Alle røgsugere kræver ekstrabeskyttelse iht. stærkstrømsbekendtgorelsen. Lynafledning skal ske iht. gældende love og bestemmelse.

EXHAUSTO CDT Motor	Grundfos Motor
MAIN Nreg Z2 U1 T2 Z1 U2 T1 L AUX 8 7 6 5 4 3 2 1 L1 N YEGN 3 x 0.75° POWER SUPPLY 1 x 230V ~ 50Hz
THERMALLY PROTECTED BY IMPEDANCE OF WINDINGS

Opsætning af reparations-abryder:

EXHAUSTO CDT gør opmærksom på, at der i henhold til Maskindirektivet*) skal opsættes en reparationsafbryder i den faste installation af røgsugeren.

*) Der henvises til "Maskindirektivet, 2006/42/EF" - bilag 1 - pkt. 1.6.3 "Adskillese af energikilderne".

Afbryderen skal:

• vare aflaselig, ellr placeres synligt i naerheden af rogsugeren.
• kunne afbryde alle poler fra forsyningsspændingen - kontaktafstand min. 3 mm i hver pol.

Reparationsafbryderen skal bestilles serskilt, da den ikke er en del af EXHAUSTO CDT-leverancen.

Tilslutningskabel og elkobling		Trinløs elektronisk regulerbar	Beskyttelse
RS009-4-1	brun = L	Ja	Motoren+taler blokering (impedansbeskyttet)
RS012-4-1	blå = Nreg gul/grøn = ⊥
RS014-4-1	brun = L	Ja	Motoren skal overbelastningsbeskytttes
RS016-4-1	blå = Nreg gul/grøn = ⊥
RS255-4-1
RS285-4-1

Motoren i EXHAUSTO CDT røgsuger RS har engangssmurte lukkede spezialkuglelejer og er vedligeholdelsefsri. Lejerne har under de specificerede driftsforhold (250°C varm røggas) en nominel levetid på 10.000 timer. Eventuel udskiftning af lejer bør kun udfores af personer med fagekspertise.

Kontrol og rengøring af røgsugeren foretages after behov (min. 1 gang ørligt), afhængig af brændslet, på følgende næde:

Trin	Handling
1	Røgsugeren stoppes på reparations-afbryderen. Der ventes til rotationen er ophørt.
2	Skruen (A) løsnes, og overparten løftes bagover, hvor den fastholdes af hængsler og sikkerheds-wire.
3	Aksialvingen / centrifugalhjulet rengøres forsigtigt med spartel eller børste.
4	Net og underside af kølepladen kontrol-leres for soddannelse og rengøres med spartel eller børste.
5	Nær røgsugeren er øben, er der samtidig fri ad-gang for fejning af skorstenen.
6	Hvis der forekommher rystelser i røgsugeren, kan det skyldes ubalance som følge af tilsmud-set aktialvinge / centrifugalhjul og rengøringen gentages.Evt. afvejningsklodser på centrifugalhju-let på ikke fjernes

1.5 Tekniske data

Lydniveauet til omgivelserne er under 67 dB(A), Near afstanden til røgsugeren er større end 1 meter. Dette gælder Near RS er monteret korrekt. (I Øvrint henvises til katalogdata.)

RS er i standardudforelse konstrueret til max. 250^ røgtemperatur. Ved højere temperaturer, max. 300^ , skal røgsugeren forsynes med stilskruer type RSD eller svingningsdæmpere type SVD-RS i forbindelse med flange, i stedet for mineralulds-plade. Se specialvejledning.

1.6 Garanti

EXHAUSTO CDT yder 2 Års fabriksgaranti på røgsugeren fra fakturadato. Installationen skal foretages af kompetente personer. EXHAUSTO CDT forbeholder sig ret tilændringer uden forudgående varsel.

2. SE - Produktinformation

Før montering på skorsteinen

Hvis...	så
røyksugeren skal moneres på en murt skorstein...	skal røyksugeren forsynes med vinkelben - se nedenfor.
røyksugeren skal moneres på en ståslorstein...	skal røyksugeren forsynes med en flens (ekstra tilbehør) - se nedenfor.
RS 9:	skal transportsikringen ved aktialvingen fjernes, og det kontrolleres at vingen kan løpe rundt uhindret.
RS 14 / RS16:	Fjern transportsikringen på hængslerne før installeringen.

Før montering på murt skorstein

Slik festes røyksugeren på skorsteinen

Trin	Handling
1	Røksugeren er{nà klartil montering. Legg mineralull-pla- ten på toppen av skorsteinen med aluminiums-folien opp og plasser røksugerenoppådenne.
2	Gjør sikkerhetsvaieren fast til skorsteinen (1). Bruk skruen og murpluggen som følger med, til murt skorstein og selvskjaerende skrue i ståskorstein. Monter deretter vaieren gjennom hullet i bæreplaten og inn i vaierläsen. Stram sikkerhetsvaierenlett og klem/krympvaierläsen (2)ammen silk at røksugeren holds fast ved äpning for service og rengjøring. Monter servicebryteren (ekstra tilbehør) på sider av skorsteinen (3) sik at den erlett tilgengelig ved service. Panserslangen med tilkoblingskabel monteres nedenfra og opp i bryteren gjennom forskruningen.
3	Før røksugeren tas i bruk,mödetkontrolleres at: • Mutrene på vinkelbena er trukket til (4). • Røksugeren er lukket, og skruen er trukket til (5). • Sikkerhetsvaieren er gjort fast til skorsteinen (6). • Sikkerhetsvaieren er strammet opp, og vaierläsen er klemt/krympet (7). • Koppmutteren på panserslangen er trukket til (8). • Brukeren er kjent med at røksugeren alltidmövare i drift;när ildstedet/kjelener i bruk.

3.3 Elektrisk tlikobling

Lydnivået til omgivelsene er under 67 dB(A) nár avstanden til røksugeren er større enn 1 meter. Dette gjelder nár RS er montert korrekt. For øvrig henvises til katalogdata.

RS er i standardutforelsen konstruert til maks. 250^ roktemperatur. Ved hoyere temperaturer, maks. 300^ , på røksugeren forsynes med stilskruer type RSD eller vibrasjonsdempere type SVD-RS i forbindelse med flensen i stedet for mineralullplate. Se spezialveiledning.

3.6 Garanti
