BRUKSANVISNING RS EXHAUSTO
2.1 Konstruktion 9
2.2 Mekanism installation 10
2.3 EI-anslutning 13
2.4 Service och rengöring 14
2.5 Tekniska data 14
2.6 Garanti 14
EXHAUSTO CDT rökgasfläkt typ RS levereras som standard med vinkelben. Pansarslang, förankringslinaamt mineralullsplatta sompackningfor vibrationsfri drift.Dessutom medfoljer vingskruv som kan monteras om forhällandena sà tilläter.
Varning!
- Installationen skull utföras av kompetenta personer med hänsyn till gällande lagar og bestämelser
- Undvik skorstensbrand. Sota skorstenen före montage.
- Rökgasfläkten skull alltid vara i drift nar eldstaden används.
- Läs alltid installationsbeskrivningen für styrenheten innan rökgasfläkten installereras.
- Om EXHAUSTO CDT rökgasfläkt används till eldstäder für fast bränse aller flerbränsle, kontrollera att installationen uppyller kraven enigt EN15287-1. Om detta inte ar möjlicht bör en brandvarnare installereras i sama rum som anlaggningen.
- EXHAUSTO CDT rekommenderar att man alltid har en brandvarnare installerat dar eldstader som anvander fast bransle ar placerade.
2.1 Konstruktion
RS rökgasfläkt ar en fläkt som konstruerats for horizontal avluft och den är utförd av gjuten aluminium. Den levereras i sex storlekar: RS 9, 12, 14, 16, 255 och 285. Den kan i båda utforandena öppnas for service och rengöring.
Storlekar och vikt
| Rökgasfläk | Vikt | Hjul |
| RS009-4-1 | 9 kg | Axialhjul af rosfritt stål |
| RS012-4-1 | 14 kg | |
| RS014-4-1 | 18 kg | Axialhjul af rosfritt stål |
| RS016-4-1 | 25 kg | |
| RS255-4-1 | 14 kg | Radialhjul i gjuten aluminium |
| RS285-4-1 | 20 kg |
Huvudkomponenter

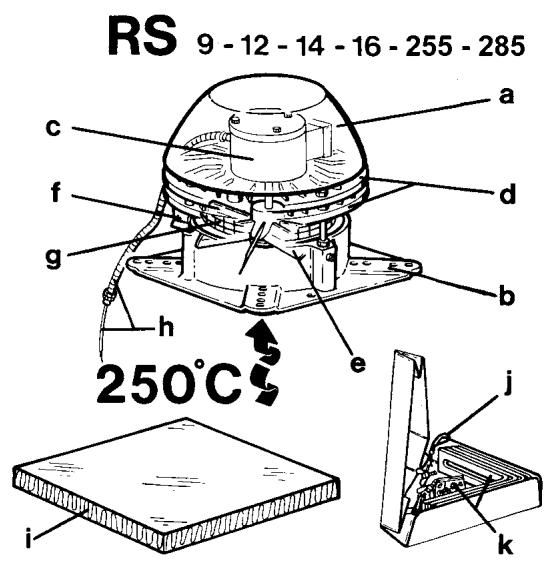

RS bestär av följande huvudkomponenter
| a | Överdel |
| b | Bottendel |
| c | Motor |
| d | Kylplatta |
| e | Axialhjul/radialhjul |
| f | Säkringsbeslag |
| g | Nät |
| h | Pansarslang och anslutningskabel |
| i | Mineralullsplatta |
| j | Säkerhetswire |
| k | Vinkelben, bultar och muttrar |
Före montering på skorsten
| Om ... | så ... |
| rökgasfläkten ska monteras på en murad skorsten ... | ska rökgasfläkten förses med vinkelben – se nedan. |
| rökgasfläkten ska monteras på en stålskorsten ... | ska rökgasfläkten förses med en fländs (extra tillbehör) – se nedan. |
| RS 9: | ska transportsäkringen vid axialhjulet avlågsnas och det kontrolleras att hjulet går runtutan hinter. |
| RS14/16: | ska transportsäkringen på säkringsbeslaget tas bort. |
Färe montering på murad skorsten
| Steg | Åtgård | |
| 1 | Skorstenens öppning mäts och att motsvarande Höhe gös i mineralullsplattan.Hålet fär dock aldrig göras större øn att anlängsytan ør minst 20 mm bred.Obs! Aluminiumfolien på mineralullsplattan skall vara vänd uppät, mot rökgasfläkten. | A B A min 20 mm B min 20 mm |
| 2 | Vinkelbenen monteras i spåren på bärplattans under-sida och fästes med hjälp av de medfoljande bultarna och muttrarna.Observera, att bulten skall monteras underifrån. | |
| 3 | Avständen mellan vinkelbenen justeras med hänsyn till skorstenens öppning, och muttrarna dras Åt. Observera att det ske vara 2-4 mm spel mellan vinkel-ben och skorsten, på att ev. vibrationer inte överförs från rökgas-fläkten till skorstenen. A och B - se steg 1. | 4.10mm 5.40mm 4.10mm 8.40mm |
Före montering på ståskorsten:
| Steg | Åtgård | |
| 1 | Till ståskorstenar används en fläns (C) som monte-ras genom att stosen sänts ner i skorstenen (D).Först monteras flänsen på rökgasfläkten: | A—— B—— C—— D—— |
| 2 | Placera mineralullsmattan (A) på flänsen (C) med aluminiumfolien uppät och skär ett hulli mineralullsmattan som motvarsar flänsens öppning. | |
| 3 | Skär av hörnen på mineralullsmattan sö det finns plats För vibrationsdämparna (B).Om en temperaturgivare installeras med rökgasfläk-ten ska man skära upp plats För den i aluminiumfo-lien på mineralullsmattan, sö att rökgasfläkten kan stå plant på mattan. | |
| 4 | Montera rökgasfläkten på flänsen med hjälp av vibrationsdämparna. | |
| 5 | Rökgasfläkten är nu klär för montering på skorstenen. Placera flänsen i skorstenen (D). |
Så har görs rökgasfläkten fast på skorstenen
| Steg | Atgård | |
| 1 | Rökgasfläkten ar nu klär für montage. Mineralullsplattan löggs på toppen av skorstenen med aluminium-folien uppät, och rökgasfläkten placeras ovanpå. | |
| 2 | Sakerhetswiren gös fast i skorstenen (1). Medfoljande skruv och skruvplugg används till murad skorsten och själborrande skruv till ståskorsten. Linan monteras)därefter genom hålet i fläkten och in i wirolåset.Förankringslinan spännslett, och wirolåset kläms fast (2) att rökgasfläkten hulls på plats:nar man öppnar for service och rengöring.Arbetsbrytaren (extra tillbehör) monteras på sidan av skorsten (3), sä att den arlett äkomlig vid service. Pansarslangen, med anslutningskabel, monteras nedifrän och upp i brytaren genom förskruvningen. | |
| 3 | Innan rökgasfläkten tas i bruk, kontrolleras att:• Mutrarna till vinkelbenen ar äldragna (4).• Rökgasfläkten ar stängd och skruven äldragen (5).• Förankringslinan ar fastspänd vid skorstenen (6).• Förankringslinan ar spänd och lásringen kländ/krympt (7).• Låsmuttern på pansarslangen ar fastspänd (8).• Användaren vet, att rökgasfläkten alltid skall vara i drift,när eldstaden/pannan används. |
2.3 El-anslutning
Specificationer for rökgasfläkt och motor framgår av typskylten. Alla modeller som går på 1 fas kan regleras.
Elanslutning sker enligt alschemat. I övrligt hänvisas till bruksanvisingarna für EXHAUSTO CDT automatik. Alla rökgasfläktar kräver extra skydd i enlighet med gällande foreskrifter for starkströmsanläggningar.
Askledare skall monteras enligt gallande bestammelser.
| EXHAUSTO CDT Motor | Grundfos Motor |
| MAIN Nreg Z2 U1 T2 Z1 U2 T1 L 8 7 6 5 4 3 2 1 L1 N YEGN 3 x 0.75° POWER SUPPLY 1 x 230V ~ 50Hz | |
| THERMALLY PROTECTED BY IMPEDANCE OF WINDINGS |
Installation av arbetsbrytare:
EXHAUSTO CDT ber dig observera att i enlighet med Maskindirektivet*) skall en arbetsbrytare installeras vid fast montering av rökgasfläkten.
*) Vi hänvisar till "Maskindirektivet 2006/42/EF" – bilaga 1 – pkt. 1.6.3 "Fränkoppling av kraftkällor".
Arbetsbrytaren skull:
- vara lásbar eller placeras synlig i narheten av rökgasfläkten.
- bryta samtiga poler i matningssspanningen – minsta kontaktavständ 3 mm für varje pol.
Arbetsbrytaren maste beställas separat, eftersom den inte ingår i leveransen frän EXHAUSTO CDT.
| Anslutningskabel och el-koppling | Steglöst elektroniskt reglerbar | Skydd | |
| RS009-4-1 | brun = L | Ja | Motorn tål blockering (impedansskyddad) |
| RS012-4-1 | blå = Nreg gul/grön = ⊥ | ||
| RS014-4-1 | brun = L | Ja | Motorn skall överströms-skyddas |
| RS016-4-1 | blå = Nreg gul/grön = ⊥ | ||
| RS255-4-1 | |||
| RS285-4-1 | |||
2.4 Service och rengöring
Motorn i EXHAUSTO CDTs rökgasfläkt RS har engängssmorda slutna spezialkullager och är underhällsfri. Lagren har vid de specificerade driftförhällandena (250°C varm rökgas) en nominell livslängd på 10 000 timmar. Eventuellt byte av lager bör endast utforas av branschunnig behörig tekniker.
Kontroll och eventuell rengöring av rökgasfläkten utförs vid behov (minst en gäng om Året), beroende på brändslet. Det gös på följande satt:
| Steg | Åtgård | |
| 1 | Stäng av rökgasfläkten på arbetsbrytaren. Vänta tills rotationen avstannat. | |
| 2 | Lossa skruven (A), och lyft överdelen bakål,)där den hälls fast av gängjärn och förankringslina. | |
| 3 | Rengör försiktigt axialhjulet med skrupa eller borste. | |
| 4 | Kontrolera nät och kylplattans undersida För sot-bildning och rengör med skrupa eller borste. | |
| 5 | När rökgasfläkten är öppen,gár det samtidigt att kommaøy att sota skorstenen. | |
| 6 | Färekommer skakningar i rökgasfläkten kan det bero på obalans till fälljd av tillsmutsad axialhjul rengöringen upprepas.Eventuella balanseringsvikter på radial-hjulet fær inte tas bort. |
2.5 Tekniska data
Ljudnivan ligger for omgivningarna på under 67 dB(A);nar avständet till rökgasfläkten ar men an en meter. Detta gäller;nR S ar korrekt monterad. I övrligt hänvisas till katalog-data.
RS har i standardutforandet konstruerats for max. 250^ roktemperatur. Vid högre temperaturer, max. 300^ , skall rökgasfläkten utrustas med justeringsskruvar typ RSD eller svängningsdämpare typ SVD-RS i forbindelse med fländsen i stället for mineralulls-plattan. Se särskild vigledning.
2.6 Garanti
EXHAUSTO CDT lämnar 2 Års fabriksgaranti på rökgasfläkten是从 fakturadatum. Installationen skull utföras av kompetenta personer. EXHAUSTO CDT Förbehäller sig rätten tilländringarutan foregående meddelande.
