BEDIENUNGSANLEITUNG RS EXHAUSTO
3.NO-Produktinformationjon 15
4.1 Konstruktion 21
4.2 Mechanische Installation 22
4.3 Elektrischer Anschluß 25
4.4Wartung und Reinigung 26
4.5 Technische Daten 26
4.6 Garantie 26
- GB - Product information 27
Zum Lieferumfang des EXHAUSTO CDT Rauchgasventilators Typ RS gehoren die Winkeleisen, Panzerschlauch, Sicherungsseil sowie eine Mineralwollmatte zur vibrationsfreien Montage.
Achtung!
- Die Installation muß von Fachhandwerkern durchgeführt und nach den örtlichen Bestimmungen und gesetzlichen Vorschriften ausgeführrt werden
- Um einen Schornsteinbrand zu vermeiden, muß der Schornstein vor der Montage gereinigt werden.
- Zur Kuhlung des Motors muß der Rauchsauger bei Benutzung der Feuerstelle immer in Betrieb sein!
-itte immer die Montage Anleitung der EXHAUSTO CDT Automatik, bevor Montage des Rauchsaugers, lessen. - Sofern das EXHAUSTO CDT Rauchsauger-System für Feuerstellen mit Festbrennstoffen/mehreren Brennstoffen entwickelt wurde, stellen Sieitte sicher, dass die Vorrichtung die Standards nach EN15287-1 erfüllt. Wenn dies nicht gewährleistet werden kann, muss ein Rauchmelder in demselben Raum installiert werden, in dem sich auch das Gerät befindet.
- EXHAUSTO CDT empfehl't, in der Höhe von offenen Feuerstellen stets einen Rauchmelder anzubringen.
4.1 Konstruktion
Der Rauchgasventilator Typ RS-horizontal ausblasend, ist aus Gußaluminium hergestellt und in vier Größen, RS 9, 12, 14, 16, sowie in zwei Sondergrößen 255 und 285 lieferbar. Die beiden Ausführungen sind zwecks Wartung und Reinigung aufklappbar.
Grosse und Gewicht
| Rauchsauger | Gewicht | Flügel/Rad |
| RS009-4-1 | 9 kg | Axialflügel aus Edelstahl |
| RS012-4-1 | 14 kg | |
| RS014-4-1 | 18 kg | Axialflügel aus Edelstahl |
| RS016-4-1 | 25 kg | |
| RS255-4-1 | 14 kg | Zentrifugalrädern aus Gußaluminium |
| RS285-4-1 | 20 kg |

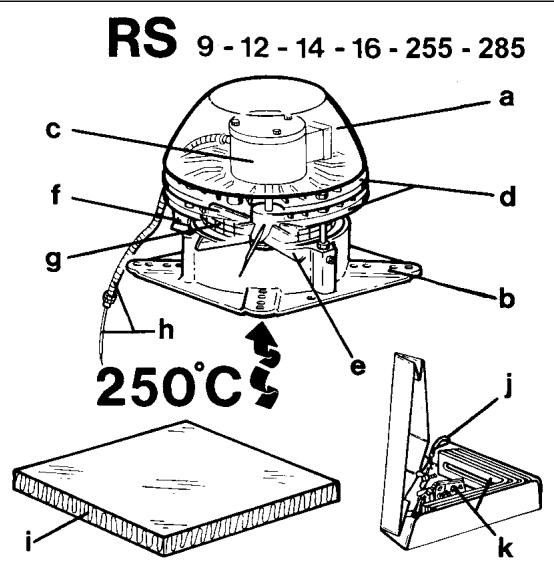

Hauptkomponenten
Der RS besteht aus den folgenden Hauptkomponenten:
| a | Haube |
| b | Grundplatte |
| c | Motor |
| d | Kühlplatten |
| e | Axialflügel / Zentrifugalrad |
| f | Scharnier |
| g | Schutzgitter |
| h | Panzerschlauch und Anschlußkabel |
| i | Mineralwollplatte |
| j | Sicherungsseil |
| k | Winkeleisen, Schrauben und Muttern |
4.2 Mechanische Installation
Der Rauchsauger ist für die direkte Montage auf gemauerten Schornsteinen sowie für Stahl-schornsteine mit stabilem und ebenem Abschluss vorgesehen.
Vor der Montage auf dem Schornstein
| Bei... | dann... |
| Montage des Rauchsaugers auf einem gemauerten Schornstein... | sind am Rauchsauger Winkeleisen zu montieren – siehe unten. |
| Montage des Rauchsaugers auf einem Stahlschornstein... | ist der Rauchsauger mit einem Flansch (Sonderzubehör) auszurüsten – siehe unten. |
| RS 9:RS 14 und RS16: | Die Transportsicherung am Axialflügel entfernen. Kontrollieren Sie, daß der Flügel frei drehen kann Bevor Montage des Rauchsaugers die Transportsicherung der Scharnieren entfernen. |
Vor der Montage auf einem gemauerten Schornstein
| Schritt | Vorgehen | |
| 1 | Die Weite des Schornsteins messen und ein entsprech- endes Loch in die Mineralwollmatte schneiden. Hierbei muß beachtet werden, das der Rand eine Mindestbreite von 20mm hat. Achten Sie darauf, daß die Aluminiumfolie der Mineral- wollmatte nach oben zum Rauchgasventilator zeigen muß! | A B A min B min A min A min |
| 2 | Die Winkeleisen werden in die dafür vorgesehenen Nut auf der Unterseite der Grundplatte montiert und mittels den mitgelieferten Schrauben und Muttern befestigt.itte beachten Sie, daß die Schrauben von unter zu montieren sind. | A |
| 3 | Den Abstand zwischen den Winkeleisen der Schornsteinweite anpassen und die Mutter anziehen. Achten Sie darauf, daß 2 - 4 mm Luft zwischen Winkeleisen und Schornstein vorhanden sind um Vibrationen und Schall-übertragungen auf den Schornstein zu vermeiden. | A.10mm B.40mm C.10mm D.40mm E.10mm F.40mm |
Vor der Montage auf einem Stahlschornstein:
| Schritt | Vorgehen | |
| 1 | Für Stahlschornsteine wird ein Flansch (C)benutzt, der durch Hineinschieben in den Schorn-stein (D) montiert wird. | A —— B —— C —— D —— |
| 2 | Die Mineralwollplatte (A) auf den Flansch (C) mit der Alufolie nach oben legen und ein Loch ent-sprechend der Lichte des Flansches in der Mineralwollplatte schneiden. | |
| 3 | Die Ecken der Mineralwollplatte abschreiben, damit für die Schwingungsdämper (B) Platz wird. | |
| 4 | Den Rauchsauger mit Hilfe der Schwingungs-dämpfer auf dem Flansch montieren. | |
| 5 | Der Rauchsauger ist jetzt bereit für die Montage auf dem Schornstein. Den Flansch im Schornstein anbringen (D). |
Befestigen des Rauchsaugers auf dem Schornstein
| Schritt | Vorgehen | |
| 1 | Der Rauchgasventilator ist jetzt fertig zur Montage. Die Mineralwollmatte mit nach oben zeigender Aluminiumfolie besteht auf den Schornstein legen und den Rauch-gasventilator darauf auf setzen. | |
| 2 | Das Sicherungssceil am Schornstein montieren (1). Bei gemauerten Schornsteinen sind die mitgelieferte Schraube und der Dübel, und bei Stahlschornsteinen ist die selbstschneidende Schraube zu verwenden. Danach das Seil durch das Loch in der Grundplatte führen und mit dem Be-festigungssring montieren.Das Sicherungssceil liegt anspannen und den Befestigungssring festklemmen (2), damit der Rauchgasventi-lor bei Öffnung zwecks Wartung und Reinigung gehalten wird.Der Wartungsschalter (Zubehör) ist an der Seite des Schornsteins zu montieren (3), damit er bei Wartungs-arbeiten liegt zugänglich ist. Der Panzerschlauch mit Anschlußkabel, ist von unter durch die Kabeleinführung des Schalters zu montieren. | |
| 3 | • Vor Inbetriebnahme ist zu kontrollieren, daß:• Die Muttern der Winkeleisen angezogen sind (4).• Der Rauchgasventilator geschlossen ist, und die Schraube angezogen ist (5).• Das Sicherungssceil am Schornstein gespannt, und befestigt ist (6).• Das der Befestigungssring des Sicherungssseiles fest-geklemmt ist (7).• Die Überwurfmutter des Panzerschlauchs festgespannt ist (8).• Der Verwender weiß, daß der Rauchgasventilator bei Betrieb der Feuerstelle/des Kessels immer in Betrieb sein muß. |
4.3 Elektrischer Anschluß
Die Rauchsauger- und Motorspezifikationen gehen aus den montierten TypenschILDern hervor. Alle 1-phasigen Modelle sind regelbar. Der elektrische Anschluß wird gemäß des Schaltplans vorgenommen. Beachten Sie darauf die Anleitung des EXHAUSTO CDT-Drehzahlstellers, oder der EXHAUSTO CDT-Abgas automatik.
Bei der Montage des RS sind die örtlichen Blitz-schutzbestimmungen zu beachten.

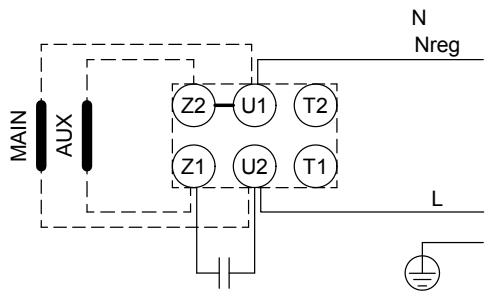

EXHAUSTO CDT Motor

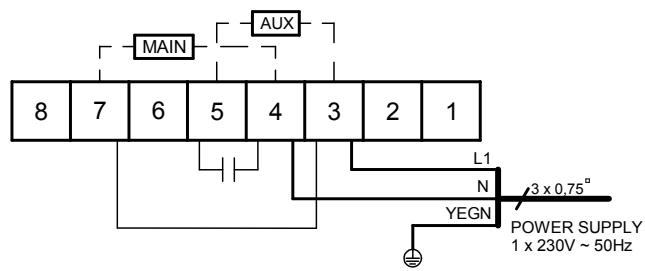

Grundfos Motor
Montage von Wartungs-schaltern:
Die EXHAUSTO CDT weist daraufhin, daß die Richtlinie Maschinen*) die Montage eines Wartungsschalters bei der festen Installation von Rauchsaugeren vorschreiben.
*) Es wird auf die "Richtlinie Maschinen 2006/42/EWG" - Anhang 1 - Nummer 1.6.3 "Trennung von den Energiequellen" verwiesen.
Der Schalter muß:
abschließbar sein oder ist sightbar in der Nähe des Rauchsaugers anzuordnen.
- in der Lage sein, sãmtliche Pole von der Versorgungsspannung zu unterbrechen - Kontakstabstand mind. 3 mm bei jedem Pol.
Maximale Vorsicherung 10Amp.
Der Wartungsschalter ist gesondert zu bestellen, da er nicht von der EXHAUSTO CDT-Lieferung umfasst ist.
| Anschlußkabel und elektrische Schaltung | Stufenlos elektro-nisch regelbar | Schutz erforderlich | |
| RS009-4-1 | braun = L | Ja | Der Motor ist gegen Blocki-eren geschützt (impedanzge-schützt) |
| RS012-4-1 | blau = Nreg gelb/grün = ⊥ | ||
| RS014-4-1 | braun = L | Ja | Der Motor erfordert einen Überlastschaft |
| RS016-4-1 | blau = Nreg gelb/grün = ⊥ | ||
| RS255-4-1 | |||
| RS285-4-1 | |||
4.4 Wartung und Reinigung
Der Motor in EXHAUSTO CDT Rauchgasventilatoren RS ist mit geschlossenen wartungsfreien Spezialkugellagern versehen. Die Lager haben beim spezifizierten Betrieb (250°C Rauchgastemperatur) eine nominelle Lebensdauer von 10.000 Betriebsstunden. Eventueller Austausch der Lagerarf nur durch Fachpersonal vorgenommen werden.
Prüfung und eventuelle Reinigung des Rauchgasventilators ist je nach Bedarf (mind. einmal jährlich), abhängig von der Art des Brennstoffes, wie folgt, vorzunehmen:
| Schritt | Vorgehen | |
| 1 | Den Rauchgasventilator durch Betätigung des Wartungsschalters ausschalten. | |
| 2 | Warten bis die das Laufrad zum Stillstand gekommen ist. | |
| 3 | Den Axialflügel vorsichtig mit einer Spachtel reini-gen | |
| 4 | Gitter und Unterseite der Kühlplatte auf Rußbildungs kontrollieren und mit einer Spachtel oder einer Bürste reinigen | |
| 5 | Bei geöffnetem Rauchgasventilator kann auch der Schornstein mühelos gereinigt werden. | |
| 6 | Sollten Vibrationen im Rauchgasventilator entstehen, können diese durch eine Unwucht auf Grund eines verschmutztenen Axialflügels / Zentrifugal-rades verursacht werden, und die Reinigung ist zu wiederholen.Eventuelle Auswuchtklõzte auf dem Zentrifugalrad)dürfen nicht entwickelten werden |
4.5 Technische Daten
Das Schallniveau zur Umgebung beträgt weniger als 67 dB (A), gemessen bei einem Abstand zum Rauchgasventilator von mehr als 1 Meter. Dies gilt nur, wenn der RS korrekt montiert wurde.
Der RS ist in Standardausführung für max. 250^ Rauchgastemperatur vorgesehen. Bei hohenen Temperaturen, max. 300^ , ist der Rauchgasventilator auf Stellschrauben Typ RSD, oder auf Schwingungsdämper Typ SVD-RS, in Verbindung mit einem Flansch,statt der Mineralwollmatte zu montieren. Beachten Sie hierzu die Sonderanleitung.
4.6 Garantie
EXHAUSTO CDT leistet (vom Rechnungsdatum an) eine 2-jährige Werksgarantie auf den Rauchgasventilator.
Die Installation muß von kompetenten Personen vorgenommen werden.
EXHAUSTO CDT besteht sich das Recht zu fristlosen Änderungen vor.
