BEDIENUNGSANLEITUNG RSVG EXHAUSTO
2.1 Produktbeschreibung 9
2.2 Mechanische Montage 10
2.3 Elektrischer Anschluß 13
2.4 Einregelung 13
2.5Wartung und Reinigung 14
2.6 Technische Daten 14
2.7 Garantee 14
- DK - Produkt information 15
3.1 Konstruktion 15
3.2 Installation 16
3.3 EI-tilslutning 19
3.4 Indregulering 19
3.5 Service og rengoring 20
3.6 Tekniske data 20
3.7 Garanti 20
Der EXHAUSTO CDT Rauchgasventilator vom Typ RSVG wird seriennmäg mit Winkeleisen, Panzerschlauch, Sicherungsseil sowie Isolierplatte aus Mineralwolle zwecks vibrationsfreier Montage und wahlweise mit Flügelschrauben bzw. Kreuzschlitzschrauben geliefert
Achtung!
- Die Installation muß von kompetenten Personen nach den örtlichen Bestimmungen und gesetzlichen Vorschriften ausgeführht werden.
- Um einen Schornsteinbrand zu vermeiden, muß der Schornstein vor der Montage gereinigt werden.
- Zur Kuhlung des Motors muß der Rauchsauger bei Benutzung der Feuerstelle immer in Betrieb sein!
2.1 Produktbeschreibung
Der Rauchgasventilator RSVG ist ein vertical ausblasender Ventilator mit Zentrifugalrad aus Gußaluminium. Der Rauchgasventilator verfügt über ein eingebautes Flowmeßsystem, das aus einem Druckwächter (PDS) und 2 Drucksensoren besteht.
EristindereAusfuhrungenlieferbar:RSVG200,250und315.
Der RSVG hat im Unterteil Ablaufbohrungen für Regen- und Kondenzwasser, und er ist aufklappbar zwecks Wartung und Reinigung.
Hauptkomponenten
Der RSVG besteht aus folgenden Hauptkomponenten:
| Pos. | Komponent | |
| a | Oberteil | |
| b | Unterteil | |
| c | Motor | |
| d | Zentrifugalrad | |
| e | Einlaufring | |
| f | Sicherungsbeschlag | |
| g | Abdeckgitter | |
| h | Handgriff | |
| i | Panzerschlauch und Anschlußkabel | |
| j | Mineralwollplatte | |
| k | Sicherungsseil mit Schraube und Dübel | |
| l | Winkeleisen, Schrauben und Muttern | |
| m | Druckwächter | |
| n | Nicht-bewegliche Drucksensoren | |
| o | Schrauben oder Flügelschrauben zum abschlüssen |
Gewicht
| Rauchgasventilator | Gewicht |
| RSVG200-4-1 | 18 kg |
| RSVG250-4-1 | 27 kg |
| RSVG315-4-1 | 38 kg |
2.2 Mechanische Montage
Der Rauchsauger ist für die direkte Montage auf gemauerten Schornsteinen sowie für Stahlschornsteine mit stabilem und ebenem Abschluss vorgesehen.
Vor der Montage auf dem Schornstein
| Bei... | dann... |
| Montage des Rauchsaugers auf einem gemauerten Schornstein... | sind am Rauchsauger Winkeleisen zu montieren – siehe unter. |
| Montage des Rauchsaugers auf einem Stahlschornstein... | ist der Rauchsauger mit einem Flansch (Sonderzubehr) auszurüsten – siehe unter. |
| Rauchsauger vom Typ RSVG 315... | ist die Transportsicherung am Laufrad zu entfernen und zu kontrollieren, dass sich das Laufrad ungehindert drehen kann. |
Vor der Montage auf einem gemauerten Schornstein
| Schritt | Vorgehen | |
| 1 | Die lichte Weite des Schornsteins messen und ein entsprechendes Loch in der Mineralwollplatte ausschneiden. Jedoch müssen mindestens 20 mm Rand stehen bleiben.Hinweis: Die Alu-Folie der Mineralwollplatte muß nach oben gegen den Rauchsauger zeigen. | A B A min 20 mm B B min 20 mm |
| 2 | Die Winkeleisen in den Nuten an der Unterseite des Unterteil's montieren und mit Hilfe der mitgelieferten Schrauben und Mattern befestigen.Hinweis: Die Schrauben sind von上来 zu montieren. | C O C S T |
| 3 | Den Abstand zwischen den Winkeleisen der Schornsteinweite anpassen und die Mutter anziehen. Hinweis: Zwischen Winkeleisen und Schornstein muß ein Abstand von 2 - 4 mm vorhanden sein, damit Vibrationen vom Rauchsauger nicht auf den Schornstein übertragen werden. Der Rauchsauger ist jetzt bereit für die Montage. Maß A und B -itte siehe Schritt 1. | A-10mm B-40mm A-10mm B-40mm |
Vor der Montage auf einem Stahlschornstein:
| Schritt | Vorgehen | |
| 1 | Für Stahlschornsteine wird ein Flansch (D) benutz, der durch Hineinschieben in den Schornstein (E) montiert wird. | A — B — C — D — E — |
| 2 | Die Mineralwollplatte (B) auf den Flansch (D) mit der Alufolie nach oben legen und ein Loch entsprechend der Lichte des Flansches in der Mineralwollplatte schneiden. | |
| 3 | Die Ecken der Mineralwollplatte abschreiben, damit für die Schwingungsdämper (C) Platz wird. | |
| 4 | Den Rauchsauger mit Hilfe der Schwingungsdämper auf dem Flansch montieren. | |
| 5 | Der Rauchsauger ist jetzt bereit für die Montage auf dem Schornstein. Den Flansch im Schornstein anbringen. |
Befestigen des Rauchsaugers auf dem Schornstein
| Schritt | Vorgehen | |
| 1 | Der Rauchgasventilator ist jetzt fertig zur Montage. Die Mineralwollmatte mit nach oben zeigender Aluminium-folie besteht auf den Schornstein legen und den Rauch-gasventilator darauf auf setzen | |
| 2 | Das Sicherungssceil am Schornstein montieren (1). Bei gemauerten Schornsteinen die mitgelieferte Schraube und den Mauerdübbel verwenden und bei Stahlschorn-steinen selbstschneidende Schrauben verfügbar. Anschließend das Seil durch die Löscher im Unterteil führen und im Befestigungsgring montieren. | |
| 3 | Das Sicherungssceil leicht anziehen und den Befestigungsgring festklemmen (2), damit der Rauchgasventilator beim Öffnen zwecks Wartung und Reinigung festgehalten wird. | |
| 4 | Den Wartungsschalter (Sonderzubehör) seitlich am Schornsteinkopf befestigen (3). Den Panzerschlauch mit dem Anschlußkabel von unter durch die Kabeleinführung im Schalter montieren. | |
| 5 | Vor Inbetriebnahme kontrollieren, daß: der Rauchsauger geschlossen ist und die Schrauben/Flügelschrauben angezogen sind (4), das Sicherungssceil gespannt und der Befestigungsgring festgeklemmt ist (1), die Überwurfmutter des Panzerschlauchs angezogen ist (2), das Sicherungssceil am Schornstein angeschaubt ist (5), der Benutzer darüber in Kenntnis gesetzt wurde, daß der Rauchsauger während der Benutzung der Feuerstelle/des Kessels stets in Betrieb sein muß, die Transportsicherung entwickelt ist. |
2.3 Elektrischer Anschluß
Die technischen Daten des Rauchgasventilators und des Motors gehen aus den jeweils montierten Typenschildern hervor. Sümmtliche Modelle sind regelbar und mit Überlastschutz ausgerüstet. Sümmtliche Rauchsaugeren sind gegen direkte Berührung zu schützen.
Der elektrische Anschluß erfolgt gemäß Schaltplan. Ferner wird auf die Anleitung der jeweiligen EXHAUSTO CDT-Automatik verwiesen. Eine Blitzableitung ist entsprechend den örtlichen gesetzlichen Vorschriften auszuführen.

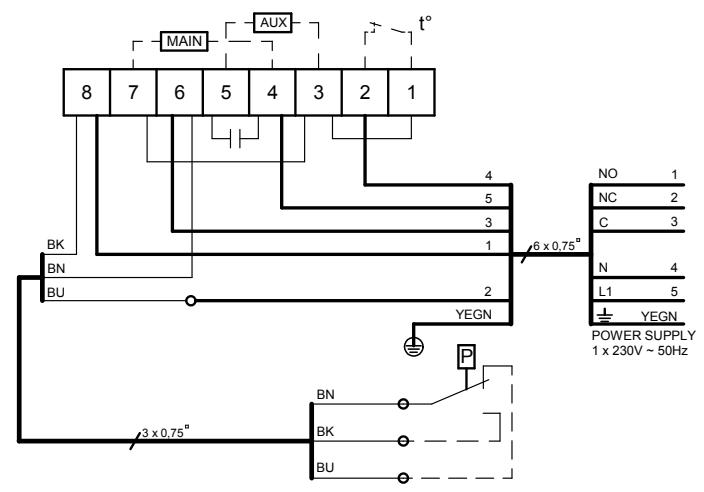

EXHAUSTO CDT motor

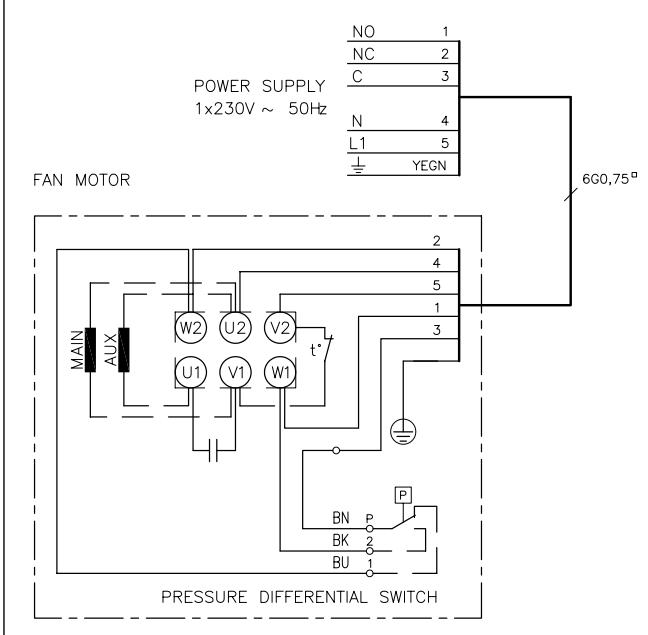

Grundfos motor
Montage von Wartungsschaltern:
Bitte beachten daß die Richt-linie Maschinen *) die Montage eines Wartungsschalters bei der festen Installation von Rauchgasventilatoren vorschreiben.
*) Es wird auf die "Richtlinie Maschinen 2006/42/EWG" - Anhang 1 - Nummer 1.6.3 "Trennung von den Energiequellen" verwiesen.
Der Schalter muß:
abschliebar sein oder er ist sightbar in der Nähe des Rauchgasventilators anzuordnen
- in der Lage sein, sãmtliche Pole von der Versorgungsspannung zu unterbrechen - Kontaktabstand mind. 3 mm bei jedem Pol.
Der Wartungsschalter ist als Sonderzubehör von EXHAUSTO CDT erhältlich.
2.4 Einregelung
Beim Einregeln der Anlage ist der Abzug zu kontrollieren und der Druckwächter (PDS) einzuregeln. Der Druckwächter soll sicherstellen, daß die Anlage abgescheltet wird, wenn das Abzugsvolumen auf ein bestimmtes Niveau absinkt. Während diese Tests müssen sãmtliche Fenster und Türen geschlossen und eventuelle Entlüftungsventilatoren in Betrieb sein.

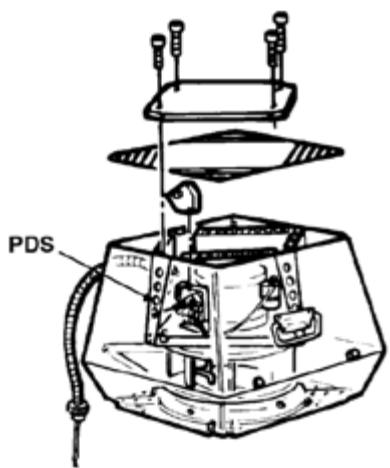

Der Druckwächter ist entsprechend den gesetzlichen Vorschriften einzustellen. Das obere Abdeckblech entfernen und den Druckwächter (PDS) auf den gewünschten Wert einstehen.
2.5 Wartung und Reinigung
Achtung!
Die Flowmeßsensoren)dürfen nicht gebogen bzw. versetzt werden, da dies eine Veränderung des Meßwerts bewirken konnte.
Der Motor des EXHAUSTO CDT Rauchgasventilators RSVG ist mit geschlossenen, wartungsfreien Spezialkugellagern ausgerüstet. Ein eventueller Austausch der Lager damit nur von Personen mit entsprechenden Fachkenntnissen vorgenommen werden.
Jährlich Funktionstest
Funktionstest und eventuelle Reinigung des Rauchgasventilators ist mind. 1 Mal jährlich wie folgt vorzunehmen:
| Schritt | Vorgehen | |
| 1 | Den Rauchgasventilator am Wartungsschalter abschalten; warten bis der Ventilator vollig still stehen. | |
| 2 | Die Schrauben loseu und das Oberteil nach hinten aufklappen, wo es vom Sicherungsbeschlag und vom Sicherungsseil festgehalten wird. | |
| 3 | Eventuelle Ablagerungen am Zentrifugalrad und an den Drucksensoren entfernen. Das Flowmeßsystem überprüfen und kontrollieren, daß es nicht beschädigt ist | |
| 4 | Den Rauchabzugsweg durch Ober- und Unterveri auf Rußbildung kontrollieren und mit einem Spachtel oder einer Bürste reinigen. | |
| 5 | Während der Rauchgasventilator geöffnet ist, gibt es gleichzeitig Zugang zum Reinigen des Schornsteins. Es kann zweckdienlich sein, das Einlaßteil im Unterveri zu demontieren. Dadurch wird freier Zugang zum Schornstein erzielt. | |
| 6 | Überprüfen, daß die Kühlluft durch die Lücher im Oberteil freien Zugang zum Motor hat. | |
| 7 | Vibrationen im Rauchgasventilator konnen auf Unwucht aufgrund eines verschmutzten Zentrifugalrades herrühen, und die Reinigung ist zu wiederholen. Eventuelle Auswuchtungsgewichtte am Zentrifugalrad)dürfen nicht entwickelten werden. |
2.6 Technische Daten
Der an die Umgebung abgegebene Schallpegel liegt bei einem Abstand zum Rauchgasventilator von mehr als 2,5 Metern unter 60 dB(A). Dies gilt bei korrekt montiertem
RSVG. (Im übrigen wird auf die Daten im Prospect verwiesen.)
Der RSVG ist in Standardausfuhrung für eine maximale Rauchgastemperatur von
250^ konstruiert.
2.7 Garantie
EXHAUSTO CDT leistet eine 2-jährige Werksgarantie auf den Rauchgasventilator, ab Rechnungsdatum. Die Montage ist von Personen mit entsprechenden Fachkenntnissen auszufahren.
Nach abgeschlossener Montage, Einregelung und nach Einweisung des Benutzers in
die einzeln Funktionen, ist die Betriebsanleitung dem Kunden zu übergeben.
EXHAUSTO CDT behält sich das Recht auf Änderungen ohne vorherige Ankündigung vor.
