GEBRUIKSAANWIJZING RSVG EXHAUSTO

1. NL - Product beschrijving 33

6.1 Constructie en ontwerp 33
6.2 Montage instructies 34
6.3 Elektrische aansluiting 37
6.4 Testen van de PDS 37
6.5 Service en Onderhoud 38
6.6 Technische specificatie 38
6.7 Garantee 38

6. NL - Product beschrijving

De EXHAUSTO CDT rookgasventilator type RSVG worden toegepast op open gasgestookte open haarden. Ventilator kan ook toegepast worden op een CV ketel etc. Hij is opgebouwd uit een standard RSV ventilator en later voorzien van een drukverschil regelaar (PDS) met twee druksensoren. Het toerental van de ventilator worden gebaseerd op het drukverschil (vooraf ingegeven) dat de druksensoren meten. Hierdoor worden er een constante onderdruk gecreed in het rookkanaal, waardoor je met zekerheid kut ziggen dat de rookgassen worden afgevoerd.

Attentie!

• Alle installations moeten door vakkundige monteurs worden uitgevoerd in overeenstemming met nationale wetten en bepalingen.

• Voorkom schoorsteenbrand - zorg ervoor dat de schoorsteen worden geveegd voör hetplaatsen van de ventilator.
• De rookgasventilator要去 altijd werkken als de kachel worden gebruikt.

6.1 Constructie enOntwerp

De RSVG rookgasventilator is een vertikaaluitblazendeventilator vervaardigduit (giet) al-. minium. De RSVG ventilator is ontworpen voor het verticaal afvoeren van de rookgassen.

Er zijn vier types leverbaar; RSVG 200, 250 en 315.

De ventilatoren zijn voorzien van een centrifugaal waaieruit gietaluminium. Alle types können open gescharnierd worden t.b.v. onderhoud en inspectie.

Componenten

De RSVG is opgebouwd uit de volgende componenten:

Pos.	Component
a	bovendeel
b	onderdeel
c	Motor
d	waaier
e	inlaatconus
f	scharnier
g	beschemrooster
h	handvat
i	ibescherming kabel en aansluitkabel
j	jisolatiemat
k	veiligheidslijn
l	Ihoekijzers met bevestigingsbouten
m	drukverschilregelaar PDS
n	duksensoren
o	schroeven of vleugelmoeren om de rookgasventilator mee te sluiten

Gewicht

Type ventilator	Gewicht
RSVG200-4-1	18 kg
RSVG250-4-1	27 kg
RSVG315-4-1	38 kg

6.2 Montage instructies

De ventilator is ontworpen om direct op een gemetseld kanaal gemonteerd te worden.

Voor montage op de schoorsteen

Als...	dan...
de rookgasventilator op een gemetselde schoorsteen geplaatst worden...	moet de ventilator van hoekbeugels worden voorzien (zie hieronder)
de rookgasventilator op een stalen schoorsteen geplaatst worden...	moet de ventilator van een flens (extra toebehoren) worden voorzien (zie hieronder)
de rookgasventilator een RSVG 315 is...	moet de transportvergrendeling van het wiei verwijderd worden, en worden gecontroleerd of het wiei vrij kan draaien.

Voor montage op gemetselde schoorsteen

Stap	Handeling
1	Meet de diameter van het rookkanaal, en pas het gat in de mineraalwol mat aan op deze diameter. LET OP: u要去 minstens 20 mm van de rand van de mineraalwol mat vandaan blijven om een goede stabiliteit te waarborgen. De glaswol mat is voorzien van een aluminiumfolie. De zichde waarop de folie aangebracht is dient algijd boven te liggen. (m.a.w. de folielaag gegen de ventilator).	A B A min 20 mm B min 20 mm
2	Monteer, met behulp van de bijgeleverde bouten en moeren, de hoekjzers in de waaroor bestemdeuitsparing aan de onderijde van de ventilator. Zorgervoordat de bouten van onderaf door de hoekjzersgestoken worden.De moeren zitten dan binnen in de behuizing.
3	Schuif de hoekijzers op de goede afstand, en draai de moeren vast. Stel de hoekijzers zo af, dat er een ruimte van 2-4 mm:tussen de hoekijzers en het rookkanaal zit, zodat trillingen van de ventilator Niet aan het rookkanaal doorgeven+kennen worden.A en B afmetingen - lees aub. stap 1.	A-10mmB-40mmC-10mmD-40mmE-10mmF-40mmG-10mmH-40mmI-10mmJ-40mmK-10mmL-40mmM-10mmN-40mmO-10mmP-40mmQ-10mmR-40mmS-10mmT-40mmU-10mmV-40mmW-10mmX-40mmY-10mmZ-40mm

Voor montage op een stalen schoorsteen:

Stap	Handeling
1	Bijplaatsing op een stalen schoorsteen worden een flens gezruikt (D), die worden gemonteerd door het buisgedeelte in de schoorsteen (E) te schuiven. Bevestig eerst de flens aan de ventilator:	A — B — C — D — E —
2	Plaats de mineraalwol mat (B) op flens (D) met de alufolie waar boven en snijd een gat in de mat op de maat van de opening in de flens
3	Snijd de hoeken van de mat af om plaatstoen makeen voor de bewegingsdempers(C)
4	Monteer de rookgasventilator op de flens met behulp van de bewegingsdempers
5	Nu is de ventilator maar voor montage op de schoorsteen. Plaats het buisgedeelte van de flens in de schoorsteen.

Zo worden de rookgasventilator aan de schoorsteen bevestigd

Stap	Handeling
1	De rookgasventilator is nu klaar voor montage. Leg de isolatiemat met de aluminium zijde� boven op de schoorsteen enplaats waar de ventilator op.
2	Monteer de veiligheidslijn aan de schoorsteen. (1)Indien de ventilator op een gemetselde schoorsteen gemonteerd worden, kan er gebruik gemaakt worden van de schroef en plug. Op een stalen rookkanaal kan gebruik gemaakt worden van de zichsnijdende schroef.Hierna worden de draad door de opening in het ondergedeelte gevoerd, en in het slot vastgezet.
3	Voer de stalen kabel door de uitsparingen in de ventilator, span het kabeltje zorgvuldig en knijnp de klemverbinding richt. (2) Nu kan de ventilator bij geopende klep Niet meer Kantelen.
4	Monteer de werkschakelaar op de schoorsteen. (3)Monteer de afgeschemde kabel van onder in de werkschakelaar (zodat er geen vocht in de werkschakelaar kan:komen).
5	Voor u de ventilator in bedrijf neemt moet u de volgende punten controeren:De transportbeveiliging is verwijderd volgens Figuur 2.De rookgasventilator is dicht en de schroeven/ vleugelmoeren zijn aangedraaid (4).De veiligheidslijn is aangespannen en vastbezet (1).De wartel van de aansluitkabel is vastbezet (2).De veiligheidslijn is vastbezet op de schoorsteen (5).De gebruiker is geinformeerd over hetfeit dat de ventilator allijd ingeschakeld dient teijken op het moment dat de haard brandt.

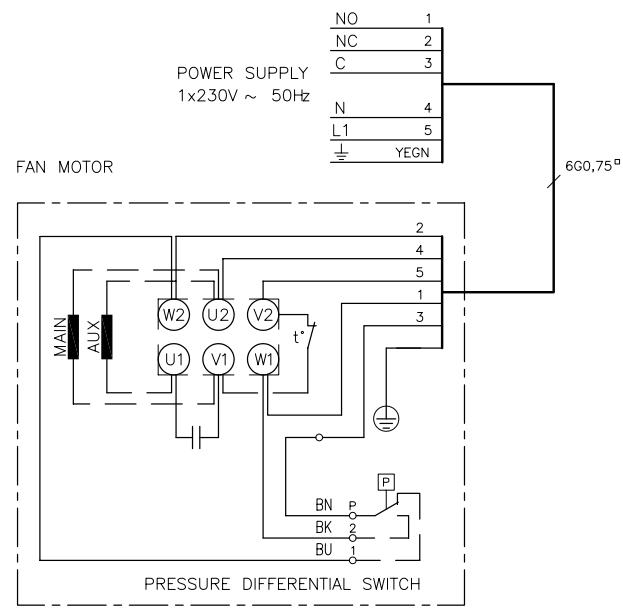

6.3 Elektrische aansluiting

De technische specificaties van de rookgasventilatoren staan op de typeplaatjes van

EXHAUSTO CDT motor

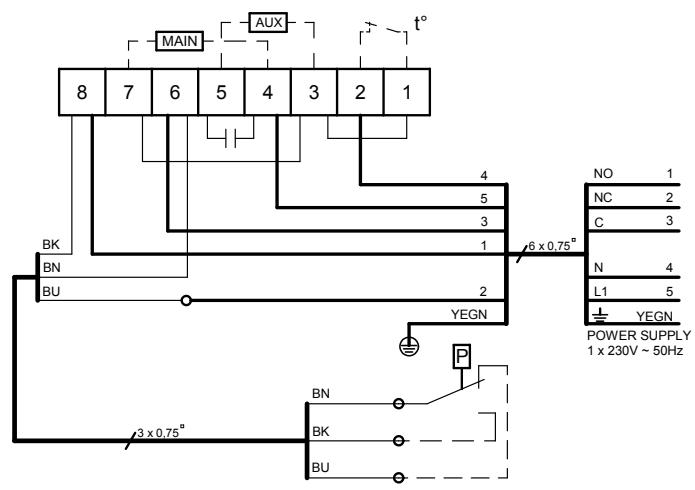

Grundfos motor

Montage van werkschakelaar

EXHAUSTO CDT wijst u erop dat de richtlijnen voorschrijven dat de ventilator voorzien要去en worden van een deugdelijke werkschakelaar. (EU Machine richtlijn 2006/42//EEC) De schakelaar要去 afluitbaar zijn of is zichtaar in de buurt van de rookgasventilatoruit te schakelen. Ook dient hij in staat teijken alle polen van de aansluitspanning te onderbreken. Kontact afstand minstens 3mm bij alle polen.

De werkschakelaar vormt geen onderdeel van de standard leveringsomvang, maar dient separaat besteld te worden.

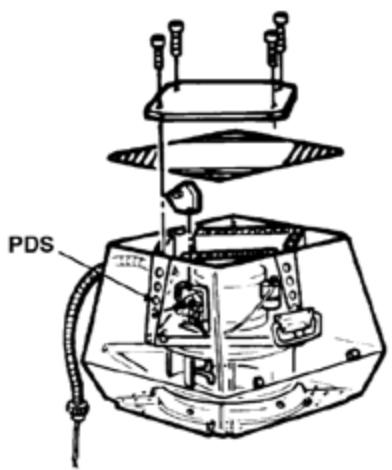

6.4 Testen van de PDS

Bij het inregelen van het systeme, worden de PDS drukverschilregelaar afgesteld volgens de geldende normering. Het inregelen van het systeme dient te gebeuren door het service team van Inatherm.

6.5 Service en Onderhoud

De motor van de EXHAUSTO CDT rookgasventilatoren RSVG is met gesloten, service vrij kogellagers uitgerust.

Controle:

Controle en eventueel reinigen van de rookgasventilator moet minstens 1 keer peraaruitgevoerd worden. Enkele aandachtspunten.

Stap	Handeling
1	De werkschakelaar uitzetten en wachten tot deze—helemaal is uitgedraaid.
2	De schroeven van het bovendeel losmaken en bo-vengeel maar afterward klappen.
3	De waaier met een borstel reinigen.
4	De omgeving van de waaier schoonmaken met een borstel.
5	De koperen meetbuisjes één voor=eén doorblazen dit om storingen in het systeme te voorkomen.(meetbuisjes t.b.v. drukverschilschakelaar)

6.6 Technische specificatie

Bij een afstand van 2,5 meter is het geluidsniveau lager dan 60 dB (A). Dit is alleen wanneer de RSVG ventilator juist gemonteerd is en op het maximale toerenal draait. De RSVG is in standardu utrusting voor een maximale rookgastemperatuur van 250^ . Bij hogere temperaturen (max. 300^ )要去 de glaswol mat verwangen worden door een flens met trillingsdempers SVD.

6.7 Garantie

EXHAUSTO CDT biodt een tweejarige fabrieksgarantie op haar rookgasventilatoren die geldt vanaf de factuurdatum.

EXHAUSTO CDT ventilatoren要去en door vakkundige monteurs geinstalleerd worden.

EXHAUSTO CDT behoudt zich hetrecht voor wijzigingen in deze richtlijnen aan te brengen zonder voorafgaande kennisgeving.
