GEBRUIKSAANWIJZING RSV EXHAUSTO

1. NL - Product beschrijing 44

7.1 Constructie en ontwerp 44
7.2 Montagehandleiding 45
7.3 Elektrische aansluiting 49
7.4 Service en Onderhoud 50
7.5 Technische specificatie 50
7.6 Garantie 50

7. NL - Product beschrijving

De EXHAUSTO CDT rookgasventilator van het type RSV is fabrieksmatig voorzien van hoekijzers, afgeschermde kabel, veiligheidslijn en isolatiemat om vibraties te voorkomen. (Tevens zijn er vleugelmoeren bij het pakket inbegrepen, die toegepast+kennen worden indien de situatie dat toelaat)..

Waarschuwing!

• Alle installations moeten door vakkundige monteurs worden uitgevoerd in overeenstemming met nationale wetten en bepalingen

• Voorkom schoorsteenbrand - zorg ervoor dat de schoorsteen worden geveegd voór hetplaatsen van de ventilator
• De rookgasventilator要去 als werkten als de kachel worden gebruikt
• Lees a.u.b. de installmentiehandleiding voor de EXHAUSTO CDT regelunit voordat u de rookgasventilator installeert
• Als het EXHAUSTO CDT ventilationsystem is ontworpen voor installations met vaste brandstof/multibrandstof,dient u te controlleren dat het ontwerp beantwoordert aan de eisen in EN15287-1. Indien dit Niet haalhaar is,要去en rookalarm in bezelfde ruimte als de apparatuur worden geplaatst
• EXHAUSTO CDT raadt aan om.altijd een rookalarm teplaatsen in ruimten waar een open haard met vaste brandstof is geinstalleerd.

7.1 Constructie en ontwerp

De rookgasventilator is een verticaaluitblazendeventilator vervaardigduit (giet) aluminium. De RSVventilator is ontworpen voor het verticaalafvoeren van rookgassen. Er zijn 10 types leverbaar; RSV 9, 12, 14, 16, 160, 200, 250, 315, 400, 450. De axiale waiers van de RSV 9 - 16 zijn gemaatk van roestvrij staal. Uitvoeringen 160 - 450 hebben een centrifugaal waaieruit gietaluminium. Alle types konnen opengeklapt worden t.b.v. onderhoud en inspectie.

Gewicht:

Type ventilator	Gewicht	Type ventilator	Gewicht
RSV009-4-1	13 kg	RSV160-4-1	14 kg
RSV012-4-1	17 kg	RSV200-4-1	18 kg
		RSV250-4-1	27 kg
		RSV315-4-1	37 kg
		RSV400-4-1	47 kg
RSV014-4-1	24 kg	RSV400-4-2	58 kg
RSV016-4-1	33 kg	RSV450-4-2	67 kg

De RSV is opgebouwd uit de volgende componenten:

RSV 9-12-14-16		RSV 160-200-250-315-400-450
g* i a e1 b 250°C k j		g h i j	beschermrooster handvat bescherming kabel en aansluitkabel isolatiemat veiligheidslijn hoekijzers met bevestigingsbouten schroeven of vleugelmoeren om de rook-gasventilator mee te sluiten.
a	bovendeel
b	onderdeel
c	motor
d1	waaier
d2	centrifugaal waaier
e1	aanstroomconus voor axiaal waaier
e2	aanstroomconus voor centrifugaal waaier
f	scharnier

7.2 Montagehandleiding

De ventilator is ontworpen om direct op een gemetseld kanaal gemonteerd te worden.

Voor montage op de schoorsteen

Als...	dan...
de rookgasventilator op een gemetselde schoorsteen geplaatst worden...	moet de ventilator van hoekbeugels worden voorzien (zie hieronder)
de rookgasventilator op een stalen schoors-teen geplaatst worden...	moet de ventilator van een flens (extra toebehoren) worden voorzien (zie hieronder)
de rookgasventilator een RSV 315, 400 of 450 is...	Moet de transportvergrendeling van het wiei verwijderd worden, en worden gecontroleerd of het wiei vrij kan draaien.

Voor montage op gemetselde schoorsteen

Stap	Handeling
1	Meet de diameter van het rookkanaal, en pas het gat in de glaswol mat aan op deze diameter. Als er een temperatuurvoeler bij de rookgasventilator worden gemonteerd,要去 hiervoor een ruimte worden uitgesneden in de folie op de glaswol mat, zodat de ventilator vlak op de mat kan staan. LET OP: u要去 minstens 20 mm van de rand van de glaswol mat vandaan blijven om een goede stabiliteit te waarborgen. De glaswol mat is voorzien van een aluminiumfolie. De zijde waarop de folie aangebracht is dient.altijd boven te liggen. (m.a.w. de folielaag gegen de ventilator).	A B A min 20 mm B min 20 mm
2	Monteer, met behulp van de bijgeleverde bouteen en moeren, de hoekjzers in de waaroor bestemde uitspa-ring aan de onderzijde van de ventilator. Zorg ervoor dat de bouteen van onderaf door de hoekjzers gestoken worden. De moeren zitten dan binnen in de behuizing.
3	Schuif de hoekjzers op de goede afstand, en draai de moeren vast. Stel de hoekjzers zo af, dat er een ruimte van 2-4 mmCUSen de hoekjzers en het rookkanaal zit, zodat trillingen van de ventilator Niet aan het rookknaal doergeven kunnen worden. De rookgasventilator is nu klaar voor montage. Leg de isolatiemat met de aluminium zijde� boven op de schoorsteen en pla-ats waar de ventilator op.	A B A min 40 mm Φ A B A min 40 mm

Voor montage op een stalen schoorsteen

Stap	Handeling
1	Bijplaatsing op een stalen schoorsteen worden een flens gezruikt (D), die worden gemonteerd door het buisgedeelte in de schoorsteen (E) te schuiven. Bevestig eerst de flens aan de ventilator:	A — B — C — D — E —
2	Plaats de glaswol mat (B) op flens (D) met de alufolie maar boven en snijd een gat in de mat op de maat van de opening in de flens
3	Snjid de hoeken van de mat af om plaatstemaken voor de bewegingsdempers(C) Als er een temperatuurvoeler bij de rookgasventi-lator worden gemonteerd,要去 hiervoor een ruimte worden uitgesneden in de folie op de glaswol mat, zodate de ventilator vlak op de mat kan staan.
4	Monteer de rookgasventilator op de flens met behulp van de bewegingsdempers (C)
5	Nu is de ventilator+kaar voor montage op de scho- orsteen (E). Plaats het buisgedeelte van de flens in de schoors- teen.

Zo worden de rookgasventilator aan de schoorsteen bevestigd

Stap	Handeling
1	Monteer de veiligheidslijn aan de schoorsteen. (1) Indien de ventilator op een gemetselde schoorsteen gemonte-erd worden, kan er gebruik gemaaakt worden van de schroef en plug. Op een stalen rookkanaal kan gebruik gemaaakt worden van de zelfsnijdende schroef.Voer de stalen kabel door de uitsparingen in de ventilator, span het kabeltje zorgvuldig en knijp de klemverbinding zich. (2) Nu kan de ventilator bij geopende klep nicht meer Kantelen.Monteer de werkschakelaar op de schoorsteen. (3)Monteer de afgeschermde kabel van onder in de werkschakelaar (zodat er geen vocht in de werkschakelaar kankommen).
2	Voor u de ventilator in bedrijf neemt moet u de volgende punten controlleder:· De rookgasventilator is zich en de schroeven/vleugel-moeren zijn aangedraaid (4).· De veiligheidslijn is aangespannen en vastbezet (5).· De wartel van de aansluitkabel is vastbezet (6).· De veiligheidslijn is vastbezet op de schoorsteen (7).· De gebruiker is geinformeerd over het feit dat de venti-lator algijd ingeschakeld dient teijken op het moment dat de haard brandt.· De transportbeveiliging is verwijderd.(RSV315, -400, -450)

7.3 Elektrische aansluiting.

De technische specificaties van de rookgasventilatoren staan op de typeplaatjes van de ventilatoren. Alle 1 fase ventilatoren konnen in toeren geregeld worden. Het aansluiten要去 gebeuren volgens schema. Voor verdere details zie aansluitschema's van de EXHAUSTO CDT producten. Een blikksemafleiding is aan te bevelen mits correct en volgens voorschriften aangesloten.

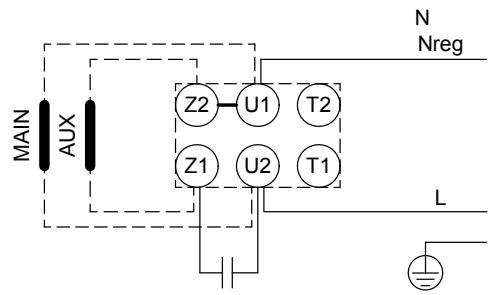

EXHAUSTO CDT Motor

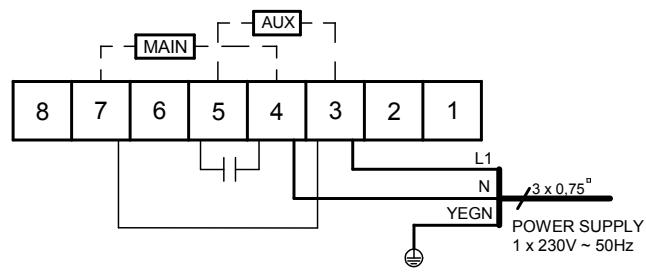

Grundfos Motor

Montage van werkschakelaar:

EXHAUSTO CDT wijst u erop dat de richtlijnen*) voorschrijven dat de ventilator voorzien要去 worden van een deugdelijke werkschakelaar.

*) "EU Machine richtig 2006/42/EG" - Bijlage 1 - sectie 1.6.3 "Afsluiten van de krachtbronnen".

De schakelaar要去afsuitbaar zijn:

• of de schakelaar is zichtaaar in de buurt van de rookgasventilator uit te schakelen.
• ook dient hij in staat te zijn alle polen van de aansluitspanning te onderbreken. Contact afstand minstens 3mm bij alle polen.

De werkschakelaar vormt geen onderdeel van het standard leveringspakket, maar dient separaat besteld te worden

Bedrading		Onbeperkt elektronisch instelbaar	Beveiliging
RSV009-4-1	bruin = L	Ja	Klixon beveiliging in de motor
RSV160-4-1	blauw = N
	geel/groen = aarde = ±
RSV012-4-1	bruin = L	Ja	beveiliging要去 apart voorzien worden
RSV014-4-1	blauw = N
RSV016-4-1	geel/groen = aarde = ±
RSV200-4-1
RSV250-4-1
RSV315-4-1
RSV400-4-1
RSV250-4-3	bruin = LI	Nee
RSV315-4-3	blauw = L2
RSV400-4-3	zwart = L3
	geel/groen = aarde = ±
RSV400-4-2	1 - L1	Ja, via frequ- tieomvormer max. 60 Hz.
RSV450-4-2	2 - L2
	3 - L3
	4 + 5 Thermozekering
	-geel/groen = aarde = ±

7.4 Service en Onderhoud

De motor van de EXHAUSTO CDT rookgasventilatoren RSV is met gesloten, onderhoudsvrije kogellagers uitgerust.

Controle en eventueel reinigen van de rookgasventilator moet minstens 1 keer peraar uitgevoerd worden. Enkele aandachtspunten:

• De werkschakelaar uitzetten en wachten tot de ventilator helemaal isuitgedraaid.
• De schroeven van het bovendeel losmaken en bovendeel maar achteren klappen.
• De waaier met een borstel reinigen.
• De omgeving van de waaier schoonmaken met een borstel.
• Als de ventilator is opengeklapt, is het ook möglichk de schoorsteen te vegen. Bij de RSV 160 - 450 modellen is het aan te raden de inlaat conus te verwijderen alvorens te.gaan vegen. Dit geeft een betere toegang tot het rookkanaal.
• Controller of de ventilatie openings aan derijkant van de ventilator open zijn, zodat de motor gekoeld kan worden.
• Indien na het reinigen blijdt dat de ventilator hevig vibreert, kan dit duiden op een onbalans in de waaier. Hoogstwaarschijnlijk is hij Niet goed gereinigd of zich de balansblokjes van de waaier verwijderd. Neem contact op met Inatherm

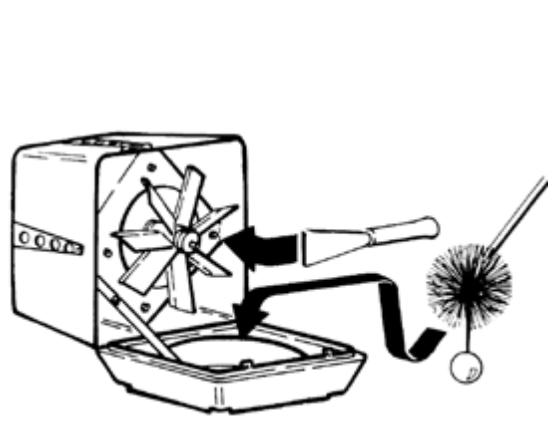

RSV 9-12-14-16

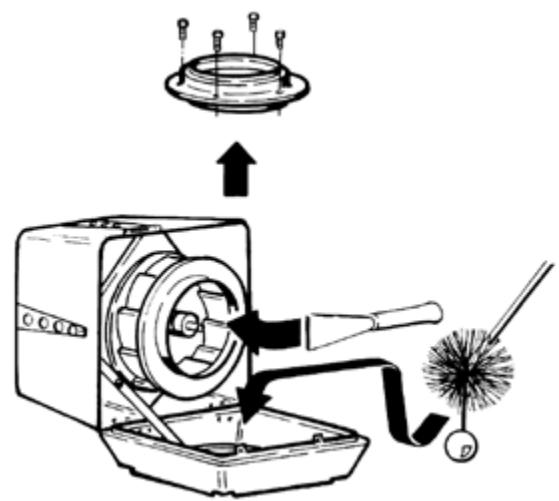

RSV 160-200-250-315-400-450

7.5 Technische specificatie

Bij een afstand van 5 meter is het geluidsniveau lager dan 68 dB (A). Dit geldt alleen wanner de RSV ventilator juist gemonteerd is en op het maximale toerental draait. De RSV is in standarduutrusting geschikt voor een maximale rookgastemperatuur van 250^ . Bij hogere temperaturen (max. 300^ )要去 de glaswol mat verwangen worden door een flens met trilingsdempers SVD

7.6 Garantie

EXHAUSTO CDT verstrekt 2aar garantie. Voorwaarde is dat de montage door vakmensen is uitgevoerd.
