MODE D'EMPLOI RSVG EXHAUSTO

1. FR - Renseignements sur le Produkt 39

7.1 Construction et conception 39 7.2 Consignes d'installation 40 7.3 Cablage 43 7.4 Mise en service du ventilateur de cheminée 43 7.5 Maintenance et nettoyage 44 7.6 Caractéristiques techniques 44 7.7 Garantie 44

7. FR - renseignements sur le produit

Le ventilateur de cheminée EXHAUSTO CDT type RSVG est fourni avec un lot d'accessoires comprenant des équerres de positionnement, un câble armé, un câble de sécurité, un tapis en laine minérale et du rembourrage pour empêcher le ventilateur de vibrer. (Deux vis papillon sont également incluses pour utilisation si les conditions le permettent.)

Attention!

• Toutes les installations doivent être effectuées par du personnel compétent selon les lois et règlements nationaux.
• Appareils à installer selon les instructions techniques ci-dessous et les règles de l'Art en vigueur (fumisterie, âtrerie)

• S'assurer que la cheminée a été ramonnée avant de fixer le ventilateur.
• Le ventilateur de cheminée doit toujours être allumé quand le foyer ou la chaudière fonctionne.

7.1 Construction et conception

Le corps et le capot sont en aluminium moulé. Le ventilateur de cheminée RSVG compte une turbine centrifuge pour évacuation verticale. Le ventilateur de cheminée est équipé d'un système à sécurité intégrée incorporant un interrupteur de pression différentielle (IPD) et deux capteurs de pression.

Leventilateurexisteentroisdimensions: RSVG200,250et315.

Des orifices d'écoulement sont percés dans la plaque de base du RSVG. Le ventilateur peut être ouvert pour l'entretien et le nettoyage.

Composants principaux

Les principaux composants du RSVG sont les suivants.

Pos.	Pièce
a	Partie supérieure
b	Partie inférieure
c	Moteur
d	Turbine centrifuge
e	Anneau d'admission
f	Charnières
g	Grille de sécurité
h	Poiignée
i	Câble armé et cable de branchement
j	Tapis en laine minérale
k	Câble de sécurité avec vis et cheville
l	Équerre de positionnement, boulon et écrous
m	Interrupteur de pression différentielle
n	Capteurs fixes de pression d'air
o	Vis de fixation de la partie inférieure et supérieure. Alternativement, on peut utiliser les vis papillon fournies si les conditions le permettent.

Poids

Type de ventilateur	Poids
RSVG200-4-1	18 kg
RSVG250-4-1	27 kg
RSVG315-4-1	38 kg

7.2 Consignes d'installation

Le ventilateur est conçu pour être installé directement sur des cheminées en briques ou en acier à condition qu'elles soient stables et à niveau.

Avant l'installation sur cheminée

Si	alors
le ventilateur doit être fixé sur cheminée en brique.	les équerres de positionnement doivent être fixées sur la cheminée – voir plus bas.
le ventilateur doit être fixé sur cheminée en acier.	une collerette est requise (fourni en option) – voir ci-dessous.
le ventilateur est un RSVG 315	la turbine est bloquée par un pontet de sécuritépendant le transport Retirer le pontet de sécurité Situé après de la turbine et vérifier que cette-ci tourne librement

Avant l'installation sur une cheminée en brique

Étape	Action
1	Mesurer le diamètre interne de la cheminée et ajuster en conséquence la taille de l'orifice du tapis en laine minérale. Noter qu'un minimum de 20 mm de surface de tapis tout autour de la circonférence de l'orifice est toujours nécessaire. NB - Le côté du tapis de laine minérale recouvert d'une feuille d'aluminium doit être placé sur le dessus, c'est à dire face au ventilateur.	A A B A min 20 mm B min 20 mm
2	Placer les équres de positionnement dans les rainures sous le fond et les fixer avec les écrous et les boulons fournis. Noter que les boulons doivent être insérés par le dessous des équres.	C C C C
3	Régler l'espace entre les équres de fixation de manière à ce qu'il corresponde au diamètre interne de la cheminée. Serrer ensuite les boulons. Noter qu'il doit y avoir un écart de 2 à 4 mm entre les équres et la cheminée pour éviter la transmission de vibrations, du ventilateur vers la cheminée. Mesures A et B : voir étape 1.	A-10mm B-40mm A-10mm B-40mm

Avant l'installation sur une cheminée en acier

Étape	Action
1	Un collerrette (D) fournie en option est utilisée et place de telle sorte que la virole se trouve à l'intérieur de la cheminée (E).	A — B — C — D — E —
2	Placer le tapis de laine minérale (B) sur la collerrette (D) côte feuille aluminium sur le dessus et découvert dans la laine minérale un orifice du même diamètre que l'orifice la collerrette.
3	Découper les angles du tapis de laine minérale, pour permettre de loger les amortisseurs de vibration (C).
4	Fixer la collerrette au ventilateur de cheminée avec les amortisseurs de vibration.
5	Le ventilateur peut alors être fixé sur la cheminée.

Installation du ventilateur sur la cheminée

Étape	Action
1	Le ventilateur de cheminée peut désormais être mis en place. Placer le tapis de laine minérale sur le dessus de la cheminée, côte feuille aluminium sur le dessus et placer le ventilateur par dessus.
2	Fixer le cable de sécurité sur la cheminée (1). Pour une cheminée en brique, utiliser les vis et cheville fournies et la vis autoforeuse dans le cas d'une cheminée d'accier. Faire passer ensuite le cable par les orifices dans la section du bas et dans la bride serre-câble.
3	Serrer doucement le cable de sécurité et pincer (2) la bride serre-câble pour que le ventilateur soit maintainu de manière sère quand le ventilateur est ouvert pour la maintenance et le nettoyage.
4	L'interrupteur d'isoation (en option) doit être fixé sur le côte de la cheminée (3) pour faciliter l'accès lors de la maintenance duventilateur. Le cable armé, avec le cable de branchement, doit être fixé par le dessous de l'inter- rupteur d'isolation et introduit dans l'interrupteur en passant par l'ouverture du couplage.
5	Avant l'utilisation, vérifier que : • leventilateur est fermé et les vis de fixation/vis papillon sont serrées (4), • le cable de sécurité est tendu et la bride serrecâuble pincée (1), • le boulon d'accouplement du cable armé est serré (2), • le cable de sécurité est fixé de manière sère à la cheminée (5), • l'utiliseur sait que leventilateur doit toujours être en fonctionnement quand la cheminée ou la chaudière est utilisée, • le pontet de sécurité pour le transport a été retire (RSVG315).

7.3 Câblage

Les spécifications du moteur et du ventilateur se trouvent sur la plaque signalétique du ventilateur. Tous les modèles peuvent être réglés et sont protégés contre les surtensions. Les câbles peuvent être branchés selon le schéma de câblage. Pour plus de détails, voir les directives concernant les unités de contrôle EXHAUSTO CDT. Pour tous les ventilateurs EXHAUSTO CDT, des protections de sécurité supplémentaires sont requises suivant les règlementations électriques en vigueur. Tout paratonnerre relié au ventilateur doit respecter les règlements en vigueur.

EXHAUSTO CDT moteur

Grundfos moteur

Installation de l'interrupteur d'iso1ation

Selon les dispositions de la Directive Européenne sur les Machines*, un ventilateur de gaz de combustion doit toujours être équipé d'un interrupteur d'isolement.

L'interrupteur d'isolation doit être conforme aux normes nationales de branchements.

Veuillez you referrer à la Directive sur les Machines (2006/42/EF/-EEC/-EWG/-CEE)

• Annexe 1 item 1.6.3 « Séparation des sources d'énergie »

L'interrupteur d'isolement doit faire l'objet d'une commande séparée puisqu'il ne fait pas partie du ventilateur de cheminée standard EXHAUSTO CDT.

7.4 Mise en service du ventilateur de cheminée

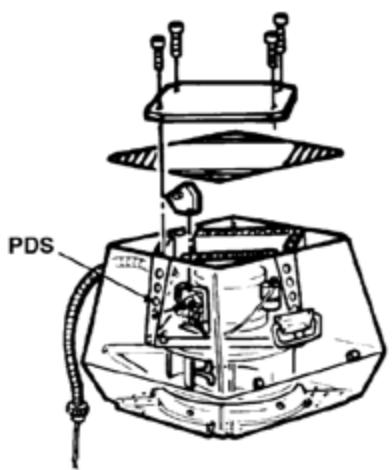

Vérifier le tirage de la cheminée lors de la mise en service du ventilateur. L'interrupteur de pression différentielle a peut-être besoin d'être réglé en fonction de la mise en service. L'interrupteur de pression différentielle doit être réglé de telle sorte que le système de sécurité intégrée se coupe quand le volume des fumées tombe au-dessous d'un niveau déterminé. Pendant ce test, fermer toutes les fenêtres et toutes les portes. Mettre tous les ventilateurs sous tension. Pour vous guider, consulter le manuel d'instructions approprié pour l'installation du Contrôleur de Ventilateur de Gaz EXAUSTO CDT. Comme indiqué sur l'illustration, retirer le couvercle et régler l'interrupteur de pression différentielle (IPD) à la valeur requise.

Attention!

Les capteurs de début ne doivent être ni courbés ni déplacés. Cela risque, en effet, d'affecter leur performance.

Le moteur du ventilateur RSVG a des roulements à billes spéciaux, scellés, lubrifiés à vie et sans maintenance.

Procédure de vérification annuelle:

Vérifier et nettoyer le ventilateur comme prescrit (au moins une fois par an).

Étape	Action
1	Utiliser l'interrupteur d'installation pour éteindre le ventilateur. Attendre que le ventilateur s'arrête de tourner.
2	Desserrer les vis. Ouvrir la partie supérieure du ventilateur de sorte qu'elle soit maintainue par ses charnières et le cable de sécurité.
3	Retirer tout dépôt sur la turbine centrifuge et les capteurs de pression. Tester le système à sécurité intégrée et vérifier qu'il n'est pas endommagé.
4	Vérifier l'absence de dépôts de suie sur la base et sur le haut du ventilateur. Nettoyer si nécessaire avec un gratoir ou une brosse.
5	You pouvez aussi ramoner la cheminée quand le ventilateur est ouvert. Il est conseillé de retirer l'insert dans la section inférieure avant de ramoner. On peut ainsi acceder plus facilement à la cheminée.
6	Vérifier que l'air frais peut arrivier librement au moteur par les orifices de la partie supérieure.
7	Assurez-vous qu'aucun poids d'écartement de la turbine centrifuge n'est terminé.

7.6 Caractéristiques techniques

Le niveau sonore est au-dessous de 60 dB à une distance de plus de 2,5 m du ventilateur RSVG. S'il est installé correctement. Vous trouvez davantage de renseignements dans le catalogue.

Le ventilateur RSVG version standard est donc pour fonctionner avec une température de fumée maximale de C.

7.7 Garantie

EXHAUSTO CDT offre une garantie usine de deux ans pour ses ventilateurs de cheminée, valable à compter de la date de facturation. Les ventilateurs EXHAUSTO CDT doivent être installés par du personnel compétent.

Une fois le ventilateur installé et réglé et dès que le client a reçu la formation nécessaire à son utilisation, les instructions d'installation sont remises au client.

EXHAUSTO CDT se réserve le droit d'introduire sans préavis des modifications à ces directives.
