EFC18 - Régulateur de ventilation EXHAUSTO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Régulateur de ventilation pour foyers ouverts, poêles et chaudières à combustible solide
Marque	EXHAUSTO
Modèle	EFC18
Dimensions	85 mm x 85 mm x 32 mm
Alimentation	230 V ± 10%, 50 Hz
Sortie ventilateur	1,2 A / 230 V
Indice de protection	IP 30
Matériau du boîtier	ABS
Température ambiante	0 °C à 40 °C
Capteur de température	Intégré, pour démarrage/arrêt automatique
Réglages de température	20 °C, 40 °C, 80 °C (par défaut 40 °C)
Plage de vitesse	1 à 9
Minuterie de démarrage	7 minutes à vitesse maximale
Fonction rechargement	Vitesse maximale pendant 3 minutes sur pression
Arrêt automatique	Période de fin de fonctionnement de 45 minutes après baisse de température
Affichage	Numérique avec voyant lumineux
Installation	Murale, fixation par base et cadre
Consignes de sécurité	Débrancher l'alimentation avant toute ouverture
Entretien	Nettoyer le boîtier avec un chiffon doux et sec
Pièces détachées	Contacter le service après-vente EXHAUSTO
Informations générales	Fabriqué par EXHAUSTO CDT, Brignais, France

FOIRE AUX QUESTIONS - EFC18 EXHAUSTO

Comment installer le régulateur EFC18 ?

Dévisser le cadre, retirer le panneau, fixer la base au mur, puis brancher le capteur de température. Toujours couper l'alimentation avant l'ouverture.

Comment régler la température de déclenchement ?

Mettez l'appareil en veille (affichage '-'), appuyez et maintenez 5 secondes, le chiffre change. Choisissez 0 (pas de capteur), 1 (20°C), 2 (40°C) ou 3 (80°C). Validez en maintenant jusqu'à l'apparition d'une ligne horizontale.

Que faire si l'écran affiche 'E' ?

Le 'E' clignotant indique un dysfonctionnement du capteur de température. Vérifiez l'installation du capteur et les branchements.

Comment utiliser la fonction rechargement ?

Lorsque le voyant rouge est allumé, appuyez brièvement sur le bouton. L'aspirateur fumée passe à vitesse maximale pendant 3 minutes.

Quelle est la tension d'alimentation ?

L'alimentation requise est de 230 V ± 10% / 50 Hz.

Le ventilateur ne s'arrête pas, pourquoi ?

Si le voyant rouge est allumé, la température captée est encore supérieure au seuil. Attendez que la température baisse ou mettez l'appareil hors tension. Vérifiez aussi le réglage de température.

Comment nettoyer le régulateur ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier. Ne pas utiliser d'eau ni de produits abrasifs.

Puis-je utiliser le EFC18 sans capteur ?

Oui, réglez l'option 0 (sans capteur) lors du paramétrage. Le ventilateur devra alors être contrôlé manuellement.

Quelle est la durée de la minuterie de démarrage ?

Après allumage du feu, l'aspirateur fonctionne à vitesse maximale pendant 7 minutes, puis revient à la vitesse précédemment réglée.

Où trouver des pièces de rechange ?

Contactez le service après-vente EXHAUSTO aux coordonnées indiquées dans la notice ou sur le site www.exhausto-cdt.fr.

MODE D'EMPLOI EFC18 EXHAUSTO

1. FR - Renseignements sur le produit 15

7.1 Installation du EFC18 et du capteur de température 15 7.2 Consignes d'installation 16 7.3 Réglages 16 7.4 Utilisation quotidienne 16

7. FR - renseignements sur le produit

L'unité de contrôle EXHAUSTO CDT, EFC18 est conçue, tout comme l'aspire fumée EXHAUSTO CDT, pour être utilisée avec foyers ouverts, poêles et chaudières à combustible solide.

Grâce au capteur de température, l'unité de contrôle permet d'arrêter et de démarrer automatiquement l'aspire fumée. Une simple programmation permet d'utiliser le EFC18 avec foyer ouvert, poêle ou chaudière.

Si un supplément de combustible est nécessaire pendant la combustion, une simple pression du bouton marche/arrêt permet de régler la vitesse de l'aspire fumée sur maximum, pendant 3 minutes.

La tension et la vitesse de l'aspire fumée sont réglables entre 1 et 9.

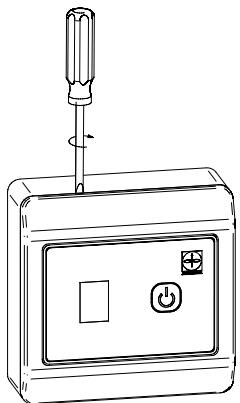

Installation du EFC18

• Pour dégager le panneau, dévisser le cadre.
• Deux vis à l'arrête du cadre maintiennent le panneau en place sur la base. Les desserrer et retirer le panneau.
• Fixer la base au mur.

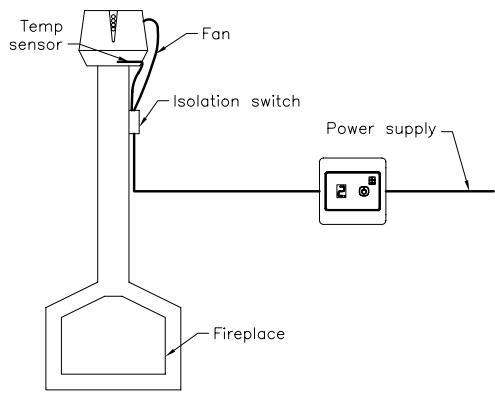

Installation du capteur de température

• Fixer le capteur sur la plaque de base de l'aspirateur fumée.
• Positionner le capteur comme l'indique l'illustration ci-dessous.

RSV

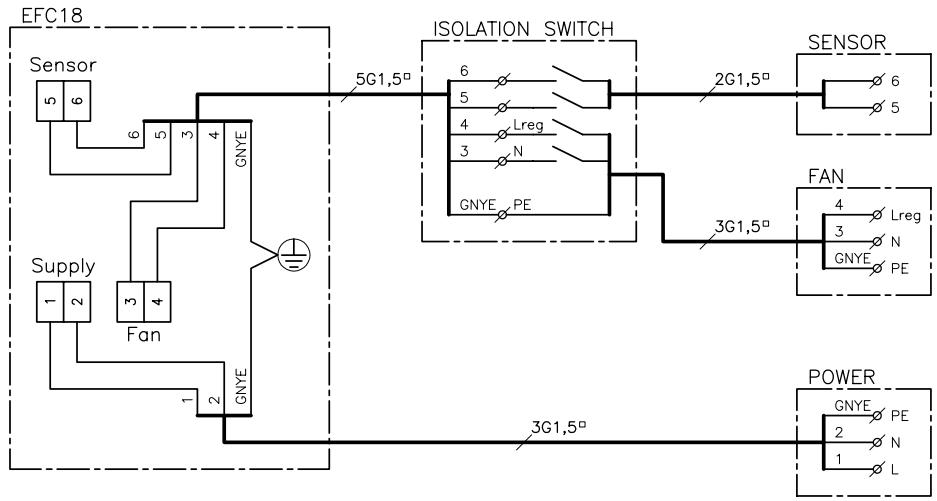

7.2 Consignes d'installation

Brancher le EFC18 et le capteur de température, comme indiqué sur le diagramme ci-dessous.

Toujours mettre l'alimentation électrique hors tension, avant d'ouvrir l'unité de contrôle.

7.3 Réglages

Le EFC18 est initialement réglé pour que le capteur de température puisse mettre en marche et arrêter l'aspirateur fumée à 20°C, 40°C ou 80°C. Le réglage usine est 40°C.

Réglage de la température

Étape	Action
1	L'unité de contrôle doit être en position d'attente (indiquée par « - »).
2	Appuyer et maintainir la pression pendant 5 sec. Le chiffre affchéé change (0, 1, 2 ou 3).
3	Dès que le chiffre requis est affchéé, maintainir la pression jusqu'à ce qu'une ligne horizontale ap-paraissé (« — »).

Options de réglage

0 = Installation sans capteur 1 = Marche/arrêt automatique de l'aspirateur fumée, 20°C (foyer ouvert/poële/chaudière) 2 = Marche/arrêt automatique de l'aspirateur fumée, 40°C (cheminée/poële/chaudière) 3 = Marche/arrêt automatique de l'aspirateur fumée, 80°C (réglement alternatif pour poêle/chaudière : démarrage retardé/arrêt rapide)

Démarrage

Préparer le foyer pour l'allumage. Appuyer une fois sur le bouton du EFC18 pour l'activer. Allumer le feu. L'aspirateur fumée fonctionne à vitesse maximale pendant 7 min, puis ralentit jusqu'au niveau précédent. La vitesse de l'aspirateur fumée peut être modifiée à tout moment entre 1 et 9 en MAINTENANT LA PRESSION SUR LE bouton.

Rechargement de combustible

Quand le capteur est actif (voyant lumineux rouge), l'option rechargement peut être activée par une pression rapide du bouton. La vitesse de l'aspirateur fumée passe au maximum pendant 3 min.

Arrêt automatique

Quand la température descend au-dessous de 20°C, 40°C ou 80°C selon le réglage, la période de fin de fonctionnement de 45 min démarre. Le voyant rouge commence à clignoter.

Fonctionnement automatique

Quand le voyant lumineux rouge est allumé, la température près du capteur est au-dessus de la température réglée. L'aspirateur fumée ne peut alors être arrêté qu'en le mettant hors tension.

Dysfonctionnement du capteur

En cas de dysfonctionnement du capteur, « E » clignote à l'écran. Vérifier l'installation.

GB: Technical data DK: Tekniske data DE: Technische Daten NO: Tekniske data SE: Tekniska data NL: Techniche gegevens FR: Caracteristiques techniques

Dimensions:	85 mm x 85 mm x 32 mm
Supply voltage:	230 V ± 10% / 50 Hz
Chimney fan output:	1,2 A/230 V
Degree of protection:	IP 30
Material :	ABS box
Ambient temperature :	0 °C - 40°C

Parc d'activités de Moninsable

22 Route de Lyon

F-69530 Brignais

Tél: [phone]

Fax: [phone]

[e-mail]

www.exhausto-cdt.fr
