GEBRUIKSAANWIJZING SCENE MASTER SYNQ AUDIO RESEARCH

Gebruiksaanwijzing NL

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit JB Systems® product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigeneiligkeit, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gezruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUKTEM: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM

KARAKTERISTIEKEN

In dit apparaat is radio-interferente onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgevegen.

• Zeer gebruiksvriendelijke controller met 16 DMX kanalen voor allerlei toepassingen: podium, DJ, architecturale verlichting, ...
• Tot 4 van deze toestellen können met elkaar verbonden worden om een virtuele controller samen te stellen met maximum 64 DMX kanalen en/of scènes!

• 2 modi:

• Dimmer modus: u kurz 16 dimkanalen controleren (uitbreidhaar tot 64 kanalen)

• Scene modus: u kunt 16 scènes samenstellen van elk 16 kanalen (uitbreidhaar tot 64 scènes, van elk 64 kanalen)

• MIDI functie via USB (16 kanalen):

• MIDI OUT: alle kanaalfaders + flash toetsen{kunnen ook MIDI commando'suitsturen zodat u.
  verschillende toepassingen op computer kunt controleren (bvb. Arkaos, Resolume, DMX-Creator, Daslight, ...)

• MIDI IN: alle scènes (16 tot 64) können door een externe MIDI controller aangestuurd worden (integratie met MIDI software Zoals Cubase, enz.), perfect voor muzikanten, enz.

• De kanaalfaders können gebruikt worden om verschillende scènes met elkaar te mixen.

• Druktoetsen boven alle dimkanalen:

• In dimmer modus: kan worden gebruikt als flits toets

• In scene modus: scènes können gemakkelijk aan/uit geschakeld worden

• Black-out functie

• De LASTe uitgangscommando's worden bewaard wonneer het toestel uit- en terug aangezet worden (u moet nergens op drukken of geen black-out functie uitzetten): perfect standenbouw, winkels,...
• De LED display met 4 karakters toont de DMX waarden (0-255 of 0-100%) en MIDI waarden (0-127).

EERSTEINGEBRUIKNAME

Belangrijke instructies:

• Controller voor het eerste gebruik van het apparaat of hetijdens het transport beschadigd werden. Mocht er schade zijn, gebruik het dan Niet, maar raadpleeg eerst uw dealer.
• Belangrijk: Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de verilheidsaanwijzingen en raadgevingen in deze gebruiksaanwijizing uisterst nauwkeurig volgt. Elke schadeverozaakt door verkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.
• Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.
• Om het milieu te beschermen, probeer zoveel möglich het verpakkingsmaterialaal te recycleren.

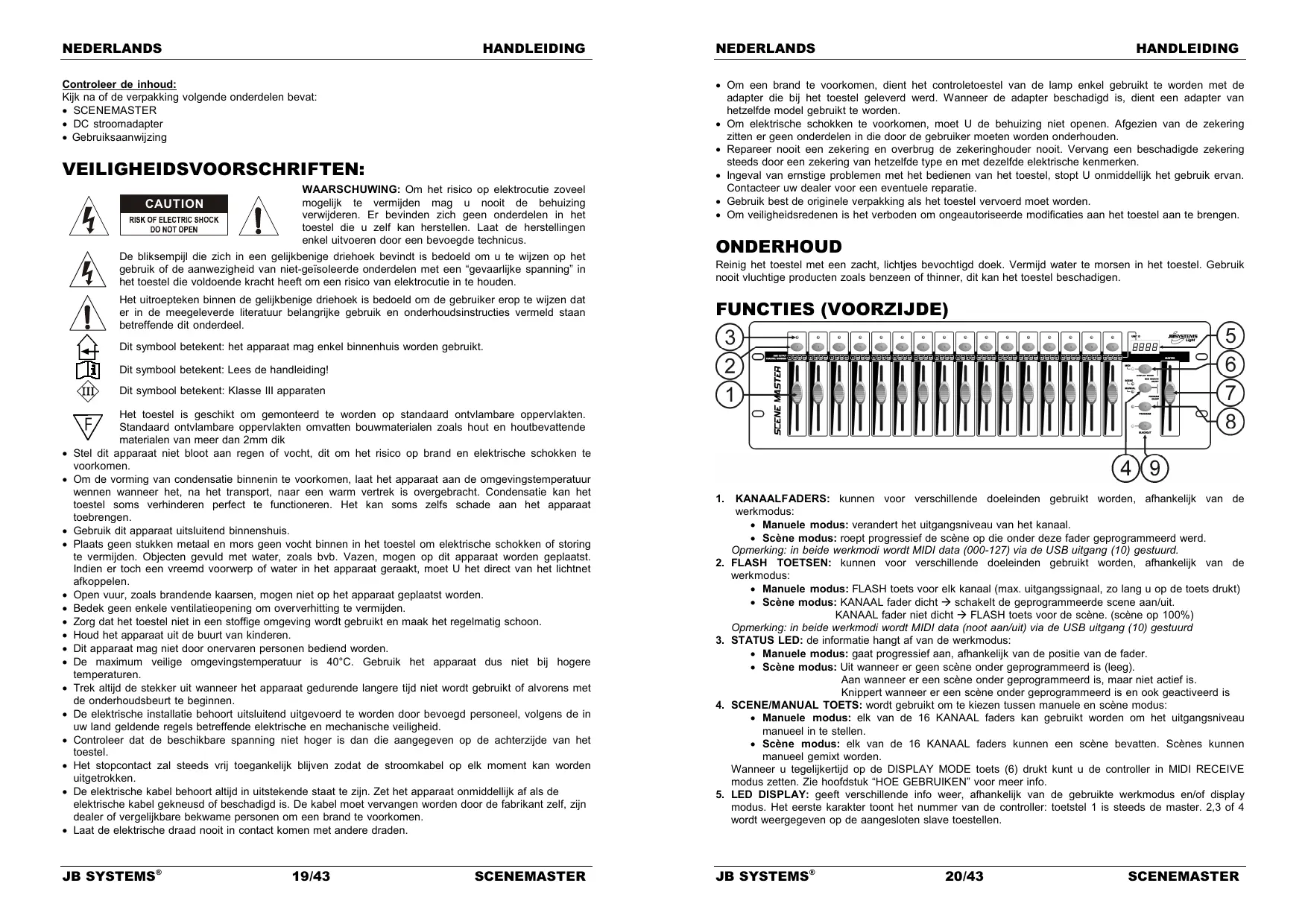

Controleer de inhoud:

Kijk na of de verpakking volgende onderdelen bevat:

SCENEMASTER
- DC stroomadapter
- Gebruiksaanwijzing

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING: Om het risico op elektrocutie zoveel möglich te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zich kan herstellen. Laat der herstellingen enkel uitvoeren door een bevoegde technicus.

De blikkempijl die zich in een gelijkbenige driehoek befindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van Niet-geisoleerde onderden met een "gevaarlijke spanning" in het toestel die voldoende kracht hebigt om een risico van elektracutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wizen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Lees de handleiding!

Dit symbol betekent: Klasse III apparaten

Het toestel is geschikt om gemonteerd te worden op standard ontvambare oppervlakten. Standaard ontvambare oppervlakten omvatten bouwmaterialen zoals hout en houtbevattende materialien van meer dan 2mm dik

• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, maar het apparaat aan de omgevingstemperatuur Wennen wanneer het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrengen.
• Gebruik dit apparaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Objeten gezuld met water, zoals bvb. Vazen, mogen op dit apparaat worden geplaatst. Indien er toch een vreemd voorwerp of water in het apparaat geraakt, moet U het direct van het lichtnet afkoppelen.
• Open vuur, zoals brandende kaarsen, mogen Niet op het apparaat geplaatst worden.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden.
  Zorg dat het toestel Niet in een stoffige omgeving wordt gebruikt en kaak het regelmatig schoon.
• Houd het apparaat UIT de buurt van kinderen.
• Dit apparaat mag Niet door onervaren personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• Trek aktijd de stekker uit wonneer het apparaat gedurende langere vrij nicht worden gebrukt of alvorens met de onderhoudsbeurt te beginnen.
• De elektrische installmente behoort uitsluitend uitgevoerd te worden door bevoegt personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
• Controller dat de beschikbare spanning Niet hoger is dan die aangegeven op de weiterijde van het toestel.
• Het stopcontact zal steeds vrij toegankelijk blijven zodate stroomkabel op elk moment kan wordenuitgetrokken.
• De elektrische kabel behoort alsigt in uiststkende staat te zich. Zet het apparaat onmiddelijk af als de elektrische kabel gekneud of beschadigd is. De kabel要去 verrangen worden door de fabrikant zich, zich dealer of vergelijkbare belwame personen om een brand te voorkomen.

• Laat de elektrische draad nooit in contact kommt met andere draden.

• Om een brand te voorkomen, dien het controtoestel van de lamp enkel gebruikt te worden met de adapter die bij het toestel geleverd werden. Wanner de adapter beschadigd is, dien een adapter van hetzelfde model gebruikt te worden.

• Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen. Afgezien van de zekering zitten er geen onderdelen in die door de gebruiker要去 worden onderhoven.
• Repareer nooit een zekering en overbrug de zekeringhouser nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.
• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.
• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen.

ONDERHOUD

Reinig het toestel met een zoacht,信息披露 doek. Vermijd water te morsen in het toestel. Gebruik nooit vluchtige producten zoals benzeen of thinner, dit kan het toestel beschadigen.

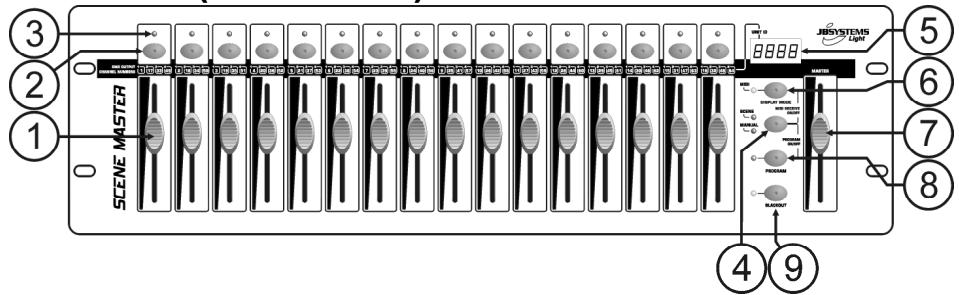

FUNCTIONS (VOORZIJDE)

1. KANAALFADERS: können voor verzischende doeleinden gebruikt worden, afhankelijk van de werkmodus:

2. Manuele modus: verandert het uitgangsiveau van het kanaal.

3. Scène modus: roept progressief de scene op die onder deze fader geprogrammeerd worden.

Opmerking: in beiden werkmodi worden MIDI data (000-127) via de USB uitgang (10) gestuurd.

1. FLASH TOETSEN: können voor verzischlende doeleinden gezrukt worden, afhankelijk van de werkmodus:

2. Manuele modus: FLASH toets voor elk kanaal (max. uitgangssignaal, zo lang u op de toets drukt)

3. Scène modus: KANAAL fader dicht schakelt de geprogrammeerde scene aan/uit.

KANAAL fader nicht dicht FLASH toets voor de scene. (scene op 100%

Opmerking: in beiden werkmodi worden MIDI data (noot aan/uit) via de USB uitgang (10) gestuurd

1. STATUS LED: de informatatie hangt af van de werkmodus:

2. Manuele modus: gaat progressief aan, afhankelijk van de positie van de fader.

3. Scène modus: Uit wanneer er geen scène onder geprogrammeerd is (leeg).
   Aan wanneer er een scène onder geprogrammeerd is, maar nicht actief is.
   Knippert wanneer er een scène onder geprogrammeerd is en ook geactiveerd is

4. SCENE/MANUAL TOETS: worden gebrukt om te kiezen:tussen manuele en scene modus:

5. Manuele modus: elk van de 16 KANAAL faders kan gebruikt worden om het uitgangsiveau manueel in te stellen.

6. Scène modus: elk van de 16 KANAAL faders hunnen een scene bevatten. Scenes hunnen manueel gemixt worden.

Wannee u tegelijertijd op de DISPLAY MODE toets (6) drukt kurz u de controller in MIDI RECEIVE modus zetten. Zie hoofstduk "HOE GEBRUIKEN" voor meer info.

1. LED DISPLAY: geeft verschillende info waar, afhankelijk van de gezruikte werkmodus en/of display modus. Het eerste karakter toont het controller: toetstel 1 is steeds de master. 2,3 of 4 wordt weergegeven op de aangesloten slave toestellen.

2. DISPLAY MODE TOETS: druk op de toets om de verschillende weergavemodi te tonen:

3. Display modus 1: (led uit) toont de DMX waarden wanneer een KANAAL fader bewogen worden (000 tot 512).

4. Display modus 2: (led uit) toont het uitgangspercentage wonneer een KANAAL fader bewogen worden (0% tot 100%).
5. Display modus 3: (led aan) toont de MIDI waarden wonneer een KANAAL fader bewogen worden (000 tot 127).

6. MIDI kanaal: druk op de knop tot de LED begint te knipperen, de display toont het gekozen MIDI kanaal. Druk waar op de toets tot de LED stopt met knipperen. Zie ook hoofdstuk "HOE GEBRUIKEN".

7. MASTER FADER: worden gebruikt om het algemene (master) DMX uitgangsiveau in te stellen. Wanneer verzillende toestellen in master/slave aangesloten zich zal de master fader van toestel 1 (master toestel) gebruikt worden om het uigangsiveau van alle toestellen samen te controleren. Opmerking1: in beiden werkmodi worden MIDI data (000-127) via de USB uitgang (10) gestuurd Opmerking 2: deze fader worden ook gebruikt om het gewenste MIDI kanaal in te stellen. Zie hoofdstuk "HOE GEBRUIKEN"

8. PROGRAM TOETS: worden gebruikt om een scene onder een van de KANAAL faders te programmeren. Wanner u deze samen met de SCENE/MANUAL toets (4) indrukt kunt u de controller in PROGRAM mode (programmeer modus) zieten. Ze hoofdstub "HOE GEBRIKEN" voor meer info over deze toets.
9. BLACKOUT TOETS: worden gebruikt om de DMX uitgang af te sluiten. Bij een gekruik in MIDI RECEIVE modus kurz u gedurende 2 seconden op de knop drukken om alle scènes te résätten (alle scènes op nul).

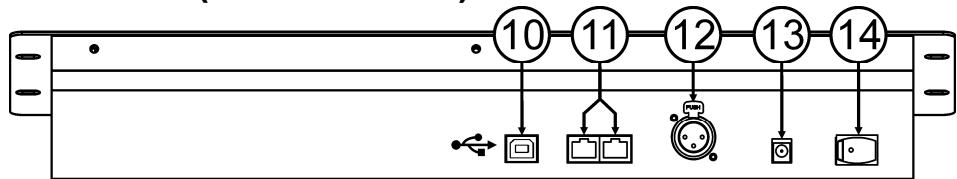

FUNCTIONS (ACHTERZIJDE)

1. USB AANSLUITING: worden gebruikt om de controller op een PC aan te sluiten. Zo kunt u: MIDI toepassingen controlleren, andere MIDI toepassingen de Scenemaster latent controlleren, of de firmware van de Scenemaster opwaarderen.
2. LINK AANSLUITINGEN: deze twee RJ45 aansluitingen worden gebruikt om verschillende Scenemasters met elkart te verbinden o zo een virtuèle controller samen te stellen met meer kanalen en scènes. Ukest hiervoort standaard Cat-5 netwerk patch kabels gebruiken.
3. DMX UITGANG: worden gebrukt om allerlei DMX projectoren en efecten aan te sluiten.
4. DC STROOMADAPTER INGANG: sluit hier de meegeleverde stroomadapter aan.
5. POWER SCHAKELAAR: worden gebrukt om de controller aan/uit te zieten. De staatwerkstatus worden bewaard; de staat geactiveerde scènes zullen terug automatisch starten wonneer u de Scenemaster terug aanzet.

AANSLUITINGEN

GEWONE DMX AANSLUITING

Sluit gewoon de DMX uitgang van de controller aan op allerlei DMX stuurbare toestellen. De Scenemaster controert DMX kanalen 1 tot 16. Voor meer DMX kanalen kutn u verschillende controllers met elkaar verbinden (zie verdter).

GEWONE MIDI AANSLUITING

Sluit gewoon de USB uitgang van de controller aan op PC. U hebt geen drinkers nodig, deze worden automatisch geinstalleerd.

Vergeet Niet de controller op eén van de 16 beschikbare MIDI

kanalen in te stellen. Zie hoofdstuk "HOE GEBRUIKEN" voor meer informatie over het gebruik van MIDI op de Scenemaster. Voor meer kanalen kut u verschillende controllers met elkaar verbinden (zie verdert).

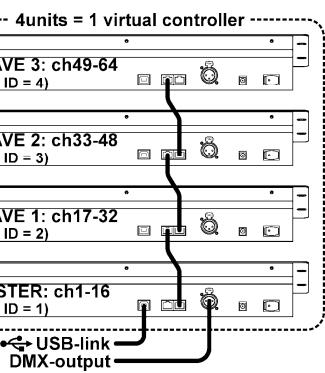

Hebt u Niet genoeg met 16 kanalen en/of scènes? Geen probleem: u kurz verschillende toestellen met elkaar verbinden. De afbeeling toont u het maximum anteal dat u kurz gebruiken. Volgende combinaties zich echter ook möglichk:

• 2 toestellen: 1master + 1slave = 32 scènes + kanalen.
• 3 toestellen: 1master + 2slaves = 48 scenes + kanalen
• 4 toestellen: 1master + 3slaves = 64 scenes + kanalen

Toestellen met elkaar verbinden is heel gemakkelijk: gebruik standaard RJ-45 cat5 patch kabels zoals in Ethernet computer netwerken gebruikt worden. (wij+kunnen u deze ook leveren: 0,5m= order code 5151 of 1,5m= order code 5152).

• Schakel de controllers UIT.
• Sluit de Link uitgang (11) van de master aan op de Link ingang (11) van de eerste slave.
• Sluit de Link uitgang (11) van de eerste slave aan op de Link ingang (11) van de tweede slave. (u kunt zo verder gaan tot 4 toestellen)
• Sluit de DMX kabel aan op de DMX uitgang (12) van de master (!!).
• Schakel de controllers aan: de controllers zullen automatisch gelinkt worden. Op de linker+zijde van elke display ziet u het ID nummer van elk toestel. De master draagt steeds ID = 1

Belangrijke opmerking: de controles met nummer 4 tot 9 op de afbeelding van de voorzijde konnen ALLEEN gebruikt worden op de master. Deze controles worden NIET gebruikt op de slaves!

HOE ALS DMX CONTROLLER GEBRUIKEN

De eenvoudigste manier om de Scenemaster te gebruiken:

• Druk op de SCENE/MANUAL toets (4) om de controller in manuele modus te zetten.
• Open de master fader (7).
• Gebruik de KANAAL faders (1) en FLASH toetsen (2) om het gewenste resultaat tebekomen.

Opmerking: gebruk de DISPLAY toets (6) om de gewenste DMX op de display te tonen (0-512 of 0-100%).

Een scène is een combinatie van verschilende fader posities en kan onder een fader opgeslaagen worden. Wanner de controller dan in scene modus staat zult u met deze fader de volledige scene van deze verschilende fader posities terug in een keer konnen oproepen.

• Druk op de SCENE/MANUAL toets (4) om de controller in scene modus te zetten.
• Open de master fader (7).

• Er zijn 2 manieren om scènes terug op te roepen:

• Gebruik de KANAAL faders (1) om de opgeslagen scènes progressief op te roepen (0-100%). Van zodra de KANAAL fader een beetje� boven is verplaatst kutn u ook de overeenkomstige FLASH toets (2) gebruiken om de scene onmiddelijk de waarde 100% toet te kennen. Wanneru de FLASH toets wee los LAST zaI de scene terug keren aan de ingestelde waarde van de KANAAL fader. Verschillende scenes konnen gemixt worden.

• Gebruik de FLASH toetsen (2) om de scènes aan/uit te schakelen. (fader van de overeenkomstige scène要去 zich staan!) Verschillende scènes können gemixt worden.

Opmerking: gebruik de DISPLAY toets (6) om de gewenste DMX op de display te tonen (0-512 of 0-100%).

SCENES PROGRAMMEREN - OP BASIS VAN KANALFADER POSITIES

A. Scènes können alleen geprogrammeerd worden wanneer het toestel in "program mode" staat. Ga dus eerst over waar "program mode" doorSAMen op de SCENE/MANUAL (4) en de PROGRAM (8) toejs te drukken de rode "program LED" is aan.

B. Gebruik de SCENE/MANUAL toets (4) om de controller in manuele modus "MANUAL" te zetten.
C. Gebruik de KANAAL faders (1) om de gewenste scène in te stellen. (de scène worden door de DMX uitgang gestuurd)
D. Druk op de PROGRAM toets (8) om te kijken welke kanalen nog vrijoor programmatie:

• Bij kanalen waarin GEEN scène geprogrammeerd is, is de STATUS LED (3) UIT.
• Bij kanalen waarin wel al een scene geprogrammeerd is, is de STATUS LED (3) aan.

U kurz uw nieuwe scène opslaan in een leeg kanaal of een bestaande scène overschrijven.
E. Om de huidige scène onder een kanaalfader op te slaan moet u de PROGRAM toets (8) ingedrukt honden verwijl u op de FLASH toets (2) van dit kanaal drukt. (de led knippert 3x om te bevestigen dat de scene opgeslagen is)
F. Wanner u andere scenes wenst op te slagen moet u gewoon de stappen C tot E herhalen.
G. Druk waar op de SCENE/MANUAL (4) en op de PROGRAM (8) toelsen om de programmeer modus "program mode" te verlaten (de rode "program LED".gaat UIT)

SCENES PROGRAMMEREN - OP BASIS VAN BESTAAANDE SCENES EN KANAALFADER POSITIES

Om sneller te werk te gaankest u ook neue scenes maken door bestaande scenes te combineren met gewone fader posities. U kunt hiervoor op om het even welk ogenblick overschakelen van SCENE maar MANUAL of omgekeerd.

A. Scènes kūnne allee geprogrammeerd worden wanneer het toestel in "program mode" staat. Ga dus eerst over maar "program mode" door samen op de SCENE/MANUAL (4) en de PROGRAM (8) toetsen te drukken → de rode "program LED" is aan.
B. Gebruik de SCENE/MANUAL toets (4) om de controller in "SCENE" modus te zetten.
C. Gebruik de KANAAL faders (1) om enkele scènes op te roepen. (de scène worden door de DMX uitgang gestuurd)
D. Gebruik de SCENE/MANUAL toets (4) om de controller in manuele modus "MANUAL" te zetten.
E. Gebruik de KANAAL faders (1) om de scenecombinatie te wijzigen.
F. Druk op de PROGRAMtoets (8) om te kijken welke kanalen nog vrij voor programmatie:

• Bij kanalen waarin GEEN scène geprogrammeerd is, is de STATUS LED (3) UIT.
• Bij kanalen waarin wel al een scène geprogrammeerd is, is de STATUS LED (3) aan.
  U kunt uw nieuwe scène opslaan in een leeg kanaal of een bestaande scène overschrijven.

G. Om de huidige scè nander een kanaalfader op te slaan moet u de PROGRAM toets (8) ingedrukt honden verwijl u op de FLASH toets (2) van dit kanaal drukt. (de led knippert 3x om te bevestigen dat de scene opgeslagen is)
H. Wanner u andere scenes wenst op te slagen moet u gewoon de stappen B tot G herhalen.
I. Druk waar op de SCENE/MANUAL (4) en op de PROGRAM (8) toelsen om de programmeer modus "program mode" te verlaten (de rode "program LED" gaat UIT)
Opmerking: u kunt een kanaalfader opwaarts en neerwaarts bewegen om deze te ontgrendelen en een neue waarde in te stellen. Wanner u de kanaalfader zichTZ blijft de originele waarde onveranderd.

SCENES WIJZIGEN

Elke geprogrammeerde scene kan steeds worden aangepast via volgende stappen:

A. Scenes können alleen aangepast worden wonneer het toestel in "program mode" staat. Ga dus eerst over maar "program mode" door samen op de SCENE/MANUAL (4) en de PROGRAM (8) toetsen te drukken de rode "program LED" is aan.
B. Gebruik de SCENE/MANUAL toets (4) om de controller in "SCENE" modus te zetten.
C. Druk op de FLASH toets (2) van de scène welke u wilt wijzigen: de overeenkomstige status led (3) begint te knipperen toenwijl de scène, welke nu klaar is om aangepast te worden, door de DMX uitgang gestuurd worden.
D. Gebruik de SCENE/MANUAL toets (4) om de controller in manuele modus "MANUAL" te zetten.
E. Gebruik de KANAAL faders (1) om de actuèle scenecombinatie te wijzigen.
F. Gebruik de SCENE/MANUAL toets (4) om de controller terug in "SCENE" modus te zetten.
G. Om de wijzigingen op te slaan moet u de PROGRAMtoets (8) ingedrukt honden terwijl u op de FLASH toets (2) van de scene die knippert (3) drukt. (de led knippert 3x om te bevestigen dat de scene opgeslagen is)
H. Wanner u andere scenes wenst te wizigen moet u gewoon de stappen B tot G herhalen.
1. Druk waar op de SCENE/MANUAL (4) en op de PROGRAM (8) toelsen om de programmeer modus "program mode" te verlaten (de rode "program LED" gaat UIT)

Opmerking: u kunt een kanaalfader opwaarts en neerwaarts bewegen om deze te ontgrendelen en een neue waarde in te stellen. Wanner u de kanaalfader zichTZ blijft de originele waarde onveranderd.

SCENES VERWIJDEREN

Een geprogrammeerde scene overschrijven door een neue scene of verwijdenen. Een scene verwijdenen is eigenglijk een scene overschrijven met een lege scene:

A. Scènes können alleen verwijderd worden wanneer het toestel in "program mode" staat. Ga dus eerst over maar "program mode" door samen op de SCENE/MANUAL (4) en de PROGRAM (8) toetsen te drukken → de rode "program LED" is aan.
B. Gebruik de SCENE/MANUAL toets (4) om de controller in manuele modus "MANUAL" te zetten.

C. Gebruik de KANAAL faders (1) om een "lege scene" te make: alle faders dicht + status leds UIT.
D. Houd de PROGRAM toets (8) ingedrukt (status leds van de kanalen met scènes zich aan) en druk op de FLASH toetsen (2) van de scènes welke u wilt verwijderen. De status leds (3) van de gewiste scènesGENCY uit.
E. Druk waar op de SCENE/MANUAL (4) en op de PROGRAM (8) toelsen om de programmeer modus "program mode" te verlaten (de rode "program LED".gaat UIT)

HOE DE MIDI FUNCTIONS GEBRUIKEN

MIDI CHANNEL SETUP

Om zeker teল dat de controller MIDI-data stuurt/ontvangt op het gewenste kanaal(Int u volgende) stappen volgen:

• Druk gedurende ongeveer 3 seconden op de DISPLAY MODE toets (6), tot de led begint te knipperen.
• Gebruik de MASTER fader (7) om het gewenste MIDI kanaal te kiezen. (01 tot 16)
• Druk gedurende ongeveer 3 seconden op de DISPLAY MODE toets (6), tot de led stopt met knipperen Klaar!

MIDI OUT FUNC TIE (GEBRUIKT ALS MIDI CONTROLLER)

Wordt gebruikt voor allerlei MIDI toepassingen. U(Int de Scenemaster gebruiken voor het controeren van:

Video software zoals: Arkaos GrandVJ, Resolume, en vele andere ...
- DMX light software zoals: DMX-Creator, Daslight, Sweetlight, en vele andere ...
- Allerlei andere MIDI controllerbare toepassingen.

Zowel in scene modus als in manuele modus wordt MIDI uitgestuurd. (DMX en MIDI kan tegelijk gebruikt worden)

Gebruik de KANAAL faders (1), de MASTER fader (7) en de FLASH toetsen (2) om uw MIDI toepassingen die op de computer lopen te controleren. (MASTER fader werkt alleen op toestel 1)

Opmerking: gebruik de DISPLAY toets (6) om de MIDI waarden (0-127) op de display te latenten verschijnen.

MIDI COMMANDO'S

Control Change berichten worden verzonden met status 0xBn kk vv, waar n het MIDI kanaal is voor de gespecifieerde CC controller. Het MIDI ID van de controller worden dus aangegeven met het kanaal met het CC nummer.

kk	Toets en fader	vv (0-127)
0-15	Toets en Fader 1-6 (TOESTEL 1)	Toets (0/127) en Fader(0--127) 1-16 waarde (TOESTEL 1)
16-31	Toets en Fader 1-16 (TOESTEL 2)	Toets (0/127) en Fader(0--127) 1-16 waarde (TOESTEL 2)
32-47	Toets en Fader 1-16( TOESTEL 3)	Toets (0/127) en Fader(0--127) 1-16 waarde (TOESTEL 3)
48-63	Toets en Fader 1-16( TOESTEL 4)	Toets (0/127) en Fader(0--127) 1-16 waarde (TOESTEL 4)
......	......	......
125	Master fader( TOESTEL 1)	Master fader waarde( Alleen TOESTEL 1)
126	Black-out toets	0/127 (Alleen TOESTEL 1)
......	......	......

MIDI IN FUNC TIE (AANGESTUURD DOOR EEN EXTERNE MIDI CONTROLLER)

U kunst tot 64 scènes controlieren via MIDI controllers en sequencers, wat zeer geschikt is voor muzikanten. De Scenemaster moet in "MIDI RECEIVE" modus staan: druk tegelijkkertijd op de SCENE/MANUAL toets (4) en de DISPLAY MODE (6) toets.

In "MIDI RECEIVE" modus:

• Toont de display "Mld" om aan te duiden dat de "receive mode" actief is.
• Stuurt de Scenemaster GEEN MIDI commando'suit, hij luistert alleen maar inkomende MIDI-data.
• Behalve voor de BLACKOUT toets (9) heb het drukken op knappen of bewegen van faders geen enkel effect.

Alleen de BLACKOUT toets (9) lijft actief:

• Druk even op de BLACKOUT toets: de DMX uitgang gaat in black-out, maar de scènes blijven actief.
• Druk gedurette 2 seconden op de BLACKOUT toets: alle scènes worden uitgeschakeld. (voor in het geval er wat zou verkeerd gaan met de MIDI communicates)

MIDI COMMANDO'S

Scenes aan/uit schakelen:
De scènes progressief faden: 0xBn kk vv (vv: 0-127)
Black-out functie: 0x9n kk 127
Opmerking: "n" = MIDI kanaal.

kk	Functie	Uitleg van de Functie
0-15	SCENE1-16	Scènes 1-16 (TOESTEL 1) Aan /uit schakelen en in/uit faden
16-31	SCENE17-32	Scènes 17-32 (TOESTEL 2) Aan /uit schakelen en in/uit faden
32-47	SCENE33-48	Scènes 33-48 (TOESTEL 3) Aan /uit schakelen en in/uit faden
48-63	SCENE49-64	Scènes 49-64 (TOESTEL 4) Aan /uit schakelen en in/uit faden
......	......	......
125	MASTER	Master fader in/out (ALLE TOESTELLEN)
126	BLACK-OUT	Black-out aan /uit schakelen (ALLE TOESTELLEN)
......	......	......

HOE ALS MIDI CONTROLLER GEBRUIKEN

Wonneer nods投资基金 u op een eenvoudige manier de firmware in de Scenemaster opwaarderen; volg gewoon deze stappen:

• Surf de Scenemaster productpage op unsere website (www.jbsystems.be) om na te kijken of er neue software beschikkaar is in de download sectie.
• Download de file en haal de file met nam "SCM-1.SUP"uit de zip file.
• Zet deze file in een map op uw PC.
• Sluit de Scenemaster aan op een van de USB poorten van uw PC.
• Zet de Scenemaster UIT.

• Druk tegelijkkertijd op de FLASH toets van kanaal 16" en op de PROGRAMtoets (8) verwijl u de Scenemaster aan zet. U zult 2 dingen opmerken:

• Op de display van de Scenemaster verschijnt: "USb"

• Een/Newer met de "SCENEMASTER" directory opent zich op uw PC scherm.

• Deze "SCENEMASTER" directory bevat de file "SCM-1.SUP":

• Wis eerst de actuèle file van de "SCENEMASTER" directory.

• Copier de nouvelle "SCM-1.SUP" file (welke u van onsze website gedownload heeft) in de directory.

• Gebruik de voedingsschakelaar (14) om de Scenemaster uit te zetten.

• Zet het toestel waar aan na 5 seconden: bij het opstarten zal er op de display de nieuwe software versie verzischijnen.

Belangrijke opmerking: schakel de Scenemaster NIET uit wonneer er geen neue file in de directory van de SCENEMASTER" gecopieerd werk, dit maakt de Scenemaster onbruikhaar.

EIGENSCHAPPEN

Voeding: DC 9V 300mA minimum.

AC/DC Power adapter: AC 230V, 50Hz → 9Vdc / 300mA (of hoger)

Bewaarde werkstatus: de staat status, zoals 5 seconden voor het afsluien, blijft bewaar.

DMX uitgangen: 3pin XLR

MIDI in/uit: USB-B (slave) aansluiting

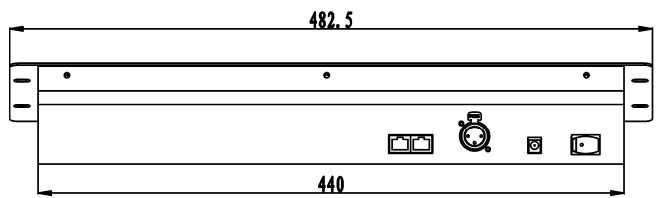

Afmetingen: 482 × 175 × 75 ~mm (zie afbeelding)

Gewicht: 3,5kg

Elke inlichting kan veranderen zonder waarschuwing vooraf.

U kan de LASTe versie van deze handleiding downloaden via once website: www.beglec.com
