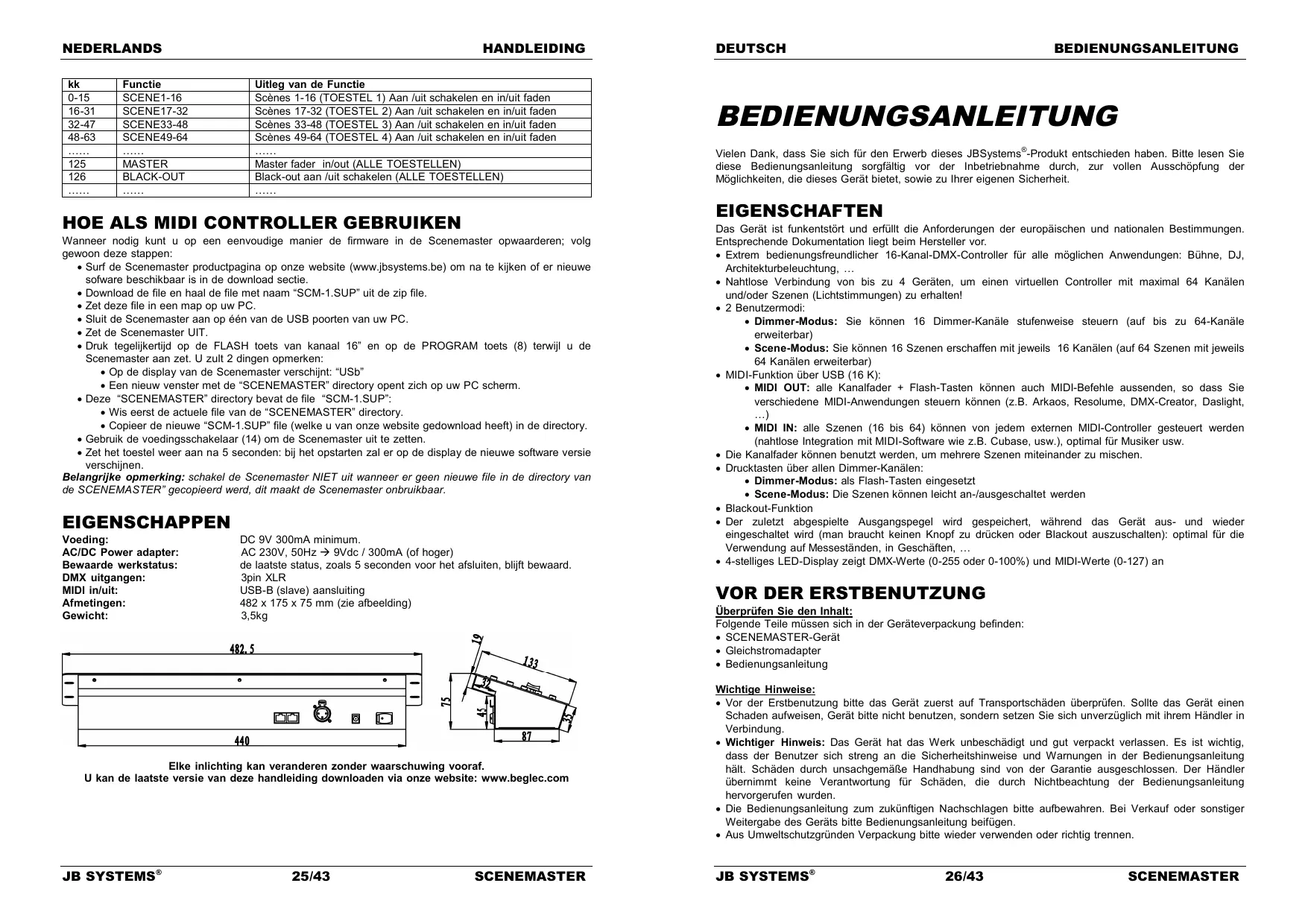

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems®-Produkt entschieden haben.itte lessen Sie.
diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschopfung der
Moglichkeiten, die these Gerat bietet, sowie zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entspruchende Dokumentation liegt beim Hersteller vor.

• Extrem bedienungsfreundlicher 16-Kanal-DMX-Controller für alle möglichen Anwendungen: Bühne, DJ, Architekturbeleuchtung, ...

• Nahtlose Verbindung von bis zu 4 Geräten, um einen virtuellen Controller mit maximal 64 Kanälen und/oder Szenen (Lichtstimmungen) zu erhalten!
  2 Benutzermodi:

• Dimmer-Modus: Sie können 16 Dimmer-Kanäle stufenweise steuern (auf bis zu 64-Kanäle erweiterbar)

• Scene-Modus: Sie können 16 Szenen erschaffen mit jeweils 16 Kanälen (auf 64 Szenen mit jeweils 64 Kanälen erweiterbar)

• MIDI-Funktion über USB (16 K):

• MIDI OUT: alle Kanalfader + Flash-Tasten können auch MIDI-Befehle aussenden, so dass Sie verschiedene MIDI-Anwendungen steuern können (z.B. Arkaos, Resolume, DMX-Creator, Daslight, ...)

• MIDI IN: alle Szenen (16 bis 64) konnen von jedem externen MIDI-Controller gesteuert werden (nahtlose Integration mit MIDI-Software wie z.B. Cubase, usw.), optimal für Musiker usw.

Die Kanalfader konnen benutzt werden, um mehrere Szenen miteinander zu mischen.
- Drucktasten über allen Dimmer-Kanänen:

• Dimmer-Modus: als Flash-Tasten eingesetzt

• Scene-Modus: Die Szenen können leicht an-/ausgeschaltet werden

• Blackout-Funktion

• Der zuletzt abgespielte Ausgangspegel wird gespeichert, während das Gerät aus- und wieder eingeschaltet wird (man braucht keinen Knopf zu drücken oder Blackout auszuschalten): optimal für die Verwendung auf Messeständen, in Geschäften, ...

• 4-stelliges LED-Display gezigt DMX-Werte (0-255 oder 0-100%) und MIDI-Werte (0-127) an

VOR DER ERSTBENUTZUNG

Überprüfen Sie den Inhalt:

Folgende Teile mussen sich in der Geräteverpackung befinden:

SCENEMASTER-Gerat
- Gleichstromadapter
Bedienungsanleitung

Wichtige Hinweise:

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Sollte das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern setzen Sie sich unverzuglich mit ihrem Handler in Verbindung.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung zum zukünftigen Nachschlagenitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Geratsitte Bedienungsanleitung beifugen.
• Aus Umweltschutzgründen Verpackungitte wieder verwenden oder richtig trennen.

SICHERHEITSHINWEISE

CAUTION

RISK OF ELE

DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfernen Sie keines der Gehäuseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreeck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

Dieses Symbol bedeutet: Klasse III Klassifizierung

Die Vorrichtung ist geeignet zur Installation auf gängigen entflammbaren Oberflächen. Gängige entflammbare Oberflächen umfassen Baumaterialien wie Holz oder holzhaltige Baustoffe mit einer Dicke von über 2mm.
- Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
- Zur Vermeidung von Kondensation besteht sie das Gerätitte nach dem Transport in einer warmen Umgebung weniger Zeit zum Temperaturausgleich stehen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschäftigung führen.
- Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
- Keine Metallgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen loennen. Keine mit Flüssigkeit gefüllten Gegenstände, z.B. Vasen, auf das Gerät stellen. Kurzschluss oder Fehlfunktion konne die Folge sein. Falls es noch einmal vorkommen sollte,itte sofort Netzsteckerziehen und vom Stromkreis trennen.
- Offene Brandquellen, wie z.B. brennende Kerzen, sollenn nicht auf das Gerät gestellt werden.
- Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
- Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
- Für Kinder unerreichbar aufbewahren.
- Unerfahrenne Personen sollen das Gerät nicht bedieren.
- Umgebungstemperatur darf 40^ nicht überschreiben.
- Stets Netzsteckerziehen, wenn Gerat für längeren Zeitraum nicht genutzt oder es gewartet wird.
- Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
- Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt.
Die Netzsteckdose sollte immer gut erreichbar sein, um das Gerät vom Netz zu trennen.
- Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder durch eine qualifizierte Person ersetzt werden.
- Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
- Um eine Gefahr zu vermeiden, soll das Gerät nur mit dem mitgelieferten Adapter benutzt werden. Ist der Adapter beschädigt, damit nur durch einen gleichen Adapter ersetzt werden.
- Ausschließlich vorschrifsmäßige Kabel zur Installation verwenden.
- Gerät nicht öffnen. Abgesehen vom Tausch der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
- Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
- Bei Fehlfunktion Gerät nicht benutzen und sich mit dem Handler in Verbindung setzen.
- Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
- Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

WARTUNG

Die Reinigung des Gerats erfolgt mit einem leicht mit Wasser angefeuchteten Tuch. Vermeiden Sie, dass Wasser in das Gerätnere gelangt. Verwenden Sie keine brennbaren Flüssigkeiten wie Benzin oder Verdünner, die das Gerät beschädigen wurden.

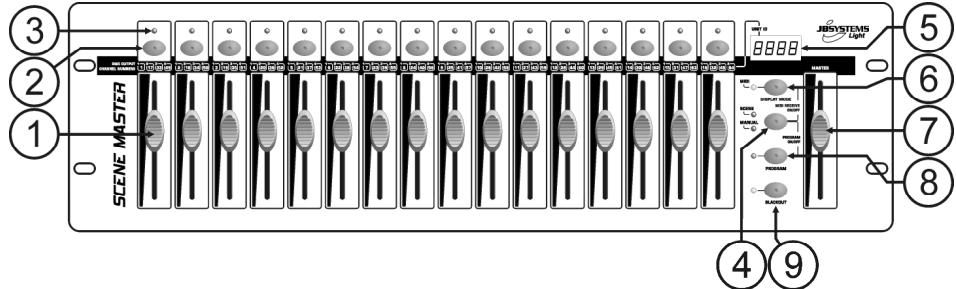

FUNKTIONEN (VORDERSEITE)

1. KANALFADER: können für verschiedene Zwecke verwendet werden, je nach Betriebsmodus:

2. Handbetrieb (Manual Mode): zum Ändern des Ausgangspegels des Kanals.

3. Scene-Modus: ruft schrittweise die Szene auf, die auf thisem Fader programmiert worden ist.

Anmerkung: in beiden Betriebsmodi werden MIDI-Daten (000-127) über den USB-Ausgang (10) gesendet

1. FLASH-TASTEN: können für verschiedene Zwecke verwendet werden, je nach Betriebsmodus:

2. Handbetrieb: als Kanal-FLASH-Taste verwendet (max. Ausgangspegel so lang die Taste gedrück ist)

3. Scene-Modus: KANAL-Fader geschlossen zum An-/Ausschalten der programmierten Szene.

KANAL-Fader nicht geschlossen als Szene FLASH-Taste verwendet. (Szene auf 100% einstellen)

Anmerkung: in beiden Betriebsmodi werden MIDI-Daten (Mitteilung an/aus) über den USB-Ausgang (10) gesendet

1. STATUS-LED: Information hangt vom Betriebsmodus ab:

2. Handbetrieb: leuchtet stufenweise auf, je nach Faderstellung.

3. Scene-Modus: aus, so lange keine Szene programmiert ist (leer).

leuchtet, wenn eine Szene programmiert ist, aber nicht aktiv ist.

blinkt, wenn eine Szene programmiert und aktiv ist (am Ausgang gezeigt)

1. SCENE/MANUAL-TASTE: zum Hin- und Herwechseln zwischen Handbetrieb und Scene-Modus:

2. Handbetrieb: jeder der 16 KANAL-Fader kann zum manuellen Einstellen des Ausgangspegels benutzt werden.

3. Scene-Modus: jeder der 16 KANAL-Fader kann eine Szene enthalten, die Szenen können manuell gemisch werden.

Wenn sie zusammen mit der DISPLAY MODE-Taste (6) gedrückt wird, konnen Sie den Controller in den MIDI RECEIVE-Modus setzen, siehe Kapitel „BEDIENUNG" für weitere Informationen.

1. LED-DISPLAY: zeigt verschiedene Informationen an, je nach Betriebsmodus und/oder Display-Modus.

Die erstige Stelle zeigt die Gerätenummer an: Gerät 1 ist immer der Master. 2,3 oder 4 wird auf den angeschlossenen Slaves angezeigt.

1. DISPLAY MODE-Taste: drücken Sie die Taste, um die verschiedene Display-Modi durchzusehen:

2. Display Modus 1: (LED aus) zeigt die DMX-Werte, während ein KANAL-Fader bewegt wird (000 bis 512).

3. Display Modus 2: (LED aus) gezigt den Ausgangspegel in %, während ein KANAL-Fader bewegt wird (0% bis 100%).
4. Display Modus 3: (LED an) zeigt die MIDI-Werte, während ein KANAL-Fader bewegt wird (000 bis 127).

5. MIDI-Kanal: drucken Sie die Taste, bis die LED zublinken beginnnt, das Display zeigt den gewahlten MIDI-Kanal. Drucken Sie die Taste noch einmal, bis die LED nicht mehr blinkt. Siehe auch Kapitel „BEDIENUNG".

6. MASTER FADER: zum Einstellen des Gesamt-(Master)-DMX-Ausgangspegels. Wenn mehrere Geräte im Master/Slave angeschlossen sind, dient der Master-Fader von Gerät 1 (Master-Gerät) dazu, den Ausgangspiegel von allen Geräten gemeinsam zu steuern. Anmerkung 1: in beiden Betriebsmodi werden MIDI-Daten (000-127) über den USB-Ausgang (10) gesendet

Anmerkung 2: Dieser Fader dient ebenfals dazu, den gewünschten MIDI-Kanal einzustellen, siehe auch Kapitel "BEDIENUNG"

1. PROGRAM-TASTE: zum Programmieren einer Szene auf einem der KANAL-Fader. Wenn sie zusammen mit der SCENE/MANUAL MODE-Taste (4) gestrückt wird, können Sie den Controller in den PROGRAM-Modus setzen. Weitere Informationen zur Benutzung der PROGRAM-Taste finden Sie im Kapitel „BEDIENUNG".
2. BLACKOUT-TASTE: zum Ausschalten des DMX-Ausgangs. Wenn sie im MIDI RECEIVE-Modus eingesetzt wird, können Sie diese Taste 2 Sekunden lang gedrück halten, um alle Szenen wieder in die Ausgangsstellung zurück zu setzen (alle Szenen auf null zu setzen).

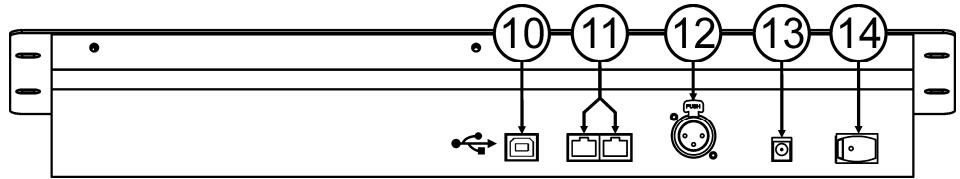

FUNKTIONEN (Rückseite)

1. USB-ANSCHLUSS: zum Anschlieben des Controllers an einen PC. Auf diese Weise konnen Sie: MIDI-Anwendungen steuern, andere MIDI-Anwendungen den Scenemaster steuern让他们 oder die Firmware des Scenemasters upgraden.
2. VERBINDUNGSANSCHLUSSE: zwei RJ45 Anschluse, zum Miteinander-Verbinden von mehreren Scenemasters, um einen virtuellen Controller mit mehr Kanalen und Szenen zu erhalten. Sie konnen herkömmliche Cat-5 Netzwerk Patch Kabel verwenden.
3. DMX-AUSGANG: zum Anschlieben und Steuern aller Arten von DMX-Scheinwerfern und -Effekten.
4. GLEICHSTROMADAPTER-EINGANG: Schlieben Sie hier den Gleichstromadapter an.
5. NETZSCHALTER: zum Ein-/Ausschalten des Controllers. Der zuletzt benutzte Betriebsmodus wird gespeichert, die zuletzt aktiv gewesenen Szenen werden automatisch starten, wenn Sie den Scenemaster wieder anschalten.

ANSCHLUSSE

EINFACHER DMX-ANSCHLUSS

Schlieben Sie einfach den DMX-Ausgang des Controllers an gleich welche Art DMX-gesteuerte Ausrüstung. Der Scenemaster steuert die DMX-Kanäle 1 bis 16. Um mehr DMX-Kanäle zu erhalten, verbinden Sie einfach mehrere Controller miteinander (siehe weiter unter).

EINFACHER MIDI-ANSCHLUSS

Schließen Sie einfach den USB-Ausgang des Controllers an einen PC. Keine Treiber erforderlich, diese werden automatisch eingerichtet.

Vergessen Sie nicht, den Controller auf einen der 16 verfügbaren MIDI-Kanäle zu setzen. Im Kapitel „BEDIENU Scenemaster naher erlautert. Um mehr Kanäle zu erhalten miteinander (siehe weiter unter).

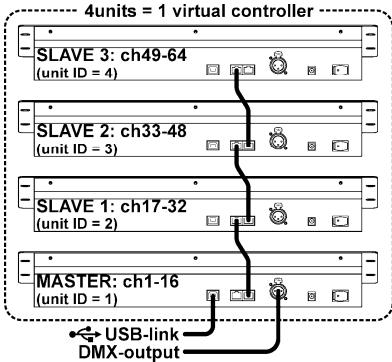

MEHRERE GERÄTE MITEINANDER VERBINDEN

Wenn 16 Kanäle und/oder Szenen für ihre Anwendung nicht ausreichen, stellt das kein Problem dar: Sie konnen mehrere Geräte miteinander verbinden. Auf der Zeichnung wird eine maximale Anzahl von 4 Geräten gezeigt, Sie konnen aber auch die folgenden Kombinationen einsetzen:

• 2 Geräte: 1 Master + 1 Slave = 32 Szenen + Kanäle.
• 3 Geräte: 1 Master + 2 Slave = 48 Szenen + Kanäle.
• 4 Geräte: 1 Master + 3 Slave = 64 Szenen + Kanäle.

Die Geräte miteinander zu verbinden ist sehr einfach: verwenden Sie einfäh. herkömmliche RJ-45 Cat5 Patch Kabel, wie sie in Ethernet Computernetzwerken eingesetzt

G" wird die Nutzung von MIDI auf dem verbinden Sie einfach mehrere Controller

werden. (Wir führen diese Kabel in unserem Angebote: 0,5m = Bestellnummer 5151 oder 1,5m = Bestellnummer 5152 ).

• Schalten Sie die Controller aus.
• Verbinden Sie den Verbindungsausgang (11) des Masters mit dem Verbindungseingang (11) des 1. Slaves.
• Verbinden Sie den Verbindungsausgang (11) des 1. Slaves mit dem Verbindungseingang (11) des 2. Slaves. (Falls erforderlich, können Sie bis zu 4 Geräte verbinden)
• Schlieben Sie das DMX-Kabel an den DMX-Ausgang (12) des Masters (!!).
• Schalten Sie die Controllers an: Die Controllers verbinden sich automatisch miteinander, auf der linken Seite jedem Displays sehen Sie die „Geräte-ID“-Nummer. Der Master hat immer die Geräte-ID = 1.

Wichtiger Hinweis: Die Regler mit den Nummern 4 bis 9 auf der Zeichnung der Vorderseite können NUR am Master-Gerät benutzt werden, an den Slaves werden diese Regler NICHT benutzt! (Tun Sie einfach, als waren sie an den Slaves-Geräten nicht vorhanden)

BEDIENUNG ALS DMX-CONTROLLER

BEDIENUNG IM HANDBETRIEB (MANUAL MODE)

Die einfache Art, den Scenemaster zu bedienen:

• Drücken Sie die SCENE/MANUAL Taste (4), um den Controller in den Handbetrieb zu schalten.
• Offnen Sie den Master-Fader (7).
• Verwenden Sie die KANAL-Fader (1) und FLASH-Tasten (2), um den gewünschten Ausgangspiegel zu erreichen.

Anmerkung: benutzen Sie die DISPLAY -Taste (6), um die gewünschten DMX-Werte auf dem Display (0-512 oder 0-100%) anzuzeigen;

BEDIENUNG IM SCENE-MODUS

Eine Szene ist eine Kombination von verschiedenen Faderstellungen, diese Szene kann auf einem Fader programmiert werden. Wenn der vorgenannte Fader bewegt wird, während der Controller im Scene-Modus stehen, werden alle diese verschiedenen Faderstellungen auf einmal abgerufen.

• Drücken Sie die SCENE/MANUAL-Taste (4), um den Controller in den Scene-Modus zu schalten.
• Offnen Sie den Master-Fader (7).

• Es gibt zwei Methoden, um Szenen wieder abzurufen:

• Benutzen Sie die KANAL-Fader (1), um die abgespeicherten Szenen stufenweise abzurufen (0-100%). Sobald ein KANAL-Fader liegt nach oben bewegt wird, können Sie die entsprechende FLASH-Taste (2) benutzen, um die Szene sofort auf 100% zu setzen. Wenn Sie die FLASH-Taste loslassen, kehrt die Szene zurück zum Ausgangspiegel, den Sie mit dem KANAL-Fader eingestellt haben. Mehrere Szenen können gemisch werden.

• Benutzen Sie die FLASH-Tasten (2), um die abgespeicherten Szenen an-/auszuschalten. (Der Fader der entsprechenden Szene muss geschlossen sein!) Mehrere Szenen können gemisch werden.

Anmerkung: Benutzen Sie die DISPLAY -Taste (6), um die gewünschten DMX-Werte auf dem Display (0-512 oder 0-100%) anzuzeigen.

PROGRAMMIEREN VON SZENEN, DIE AUF KANAL-FADER-STELLUNGEN BERUHEN

A. Szenen können nur programmiert werden, während das Gerat im „Programmier-Modus“ liegt. Somit gehen Sie zunachst in den „Programmier-Modus“, indem Sie die SCENE/MANUAL (4)- und die PROGRAM (8)-Taste gleichzeitig drücken → die rote „Programmier-LED" leuchtet.
B. Benutzen Sie die SCENE/MANUAL-Taste (4), um den Controller in den Handbetrieb (,MANUAL^ ) zu schalten.
C. Verwenden Sie die KANAL-Fader (1), um die gewünschte Szene einzustellen. (Szene ist am DMX - Ausgang vorhanden)
D. Drucken Sie die PROGRAM-Taste (8), um zu überprüfen, auf welchen Kanalfadern bereits Szenen programmiert sind:

• Kanäle, auf denen KEINE Szene programmiert ist: die STATUS-LED (3) desses Kanals ist aus.
• Kanäle, auf denen eine Szene programmiert ist: die STATUS-LED (3) desses Kanals leuchtet.
  Sie können eine neue Szene auf einem leeren Kanal speichern oder eine bestehende Szene durch die neue ersetzen.

E. Um die aktuelle Szene auf einem Kanalfader zu programmieren: Halten Sie die PROGRAM-Taste (8) gedrückt, während Sie die FLASH-Taste (2) des Kanals drücken. (Die LEDs blinken 3x, um das Abspeichern der Szene zu bestätigten)

F. Wenn Sie andere Szenen programmieren möchten, wiederholen Sie einfach die Schritte C bis E.
G. Drücken Sie die SCENE/MANUAL- (4) und die PROGRAM-Taste (8) erneut, um den „Programmier-Modus" zu beenden (die rote „Programmier-LED" besteht aus)

PROGRAMMIEREN VON SZENEN, DIE AUF BESTEHENDEN SZENEN UND AUF KANAL-FADER- STELLUNGEN BERUHEN

Um schneller voran zu kommt, konnen Sie auch neue Szenen schaffen, indem Sie bereits bestehende Szenen mit einfangen Fader-Stellungen kombinierten. Dazu konnen Sie beliebig zwischen dem SCENE- und dem MANUAL-Modus hin- und herwechseln.

A. Szenen können nur programmiert werden, während das Gerät im „Programmier-Modus“ liegt. Somit gehen Sie zunachst in den „Programmier-Modus“, indem Sie die SCENE/MANUAL (4)- und die PROGRAM (8)-Taste gleichzeitig drücken → die rote „Programmier-LED" leuchtet.
B. Benutzen Sie die SCENE/MANUAL-Taste (4), um den Controller in den „SCENE“ zu schalten.
C. Verwenden Sie die KANAL-Fader (1), um eine der Szenen aufzurufen. (Szene ist am DMX -Ausgang vorhanden)
D. Benutzen Sie die SCENE/MANUAL-Taste (4), um den Controller in den Handbetrieb (,MANUAL^ ) zu schalten.
E. Verwenden Sie die KANAL-Fader (1), um Änderungen an der aktuellen Szenenkombination vorzunehmen.
F. Drücken Sie die PROGRAM-Taste (8), um zu überprüfen, auf welchen Kanalfadern bereits Szenen programmiert sind:

• Kanäle, auf denen KEINE Szene programmiert ist: die STATUS-LED (3) desses Kanals ist aus.
• Kanäle, auf denen eine Szene programmiert ist: die STATUS-LED (3) desses Kanals leuchtet.
  Sie können eine neue Szene auf einem leeren Kanal speichern oder eine bestehende Szene durch die neue ersetzen.

G. Um die aktuelle Szene auf einem Kanalfader zu programmieren: Halten Sie die PROGRAM-Taste (8) gedrückt, während Sie die FLASH-Taste (2) des Kanals drucken. (Die LEDs blinken 3x, um das Abspeichern der Szene zu bestätigten)
H. Wenn Sie andere Szenen programmieren möchten, wiederholen Sie einfach die Schritte B bis G.
I. Drücken Sie die SCENE/MANUAL- (4) und die PROGRAM-Taste (8) erneut, um den „Programmier-Modus" zu beenden (die rote „Programmier-LED" Goes aus)
Anmerkung: Sie können einen Kanalfader rauf und runter bewegen, umihn zu entsperren und einen neuen Wert einzustellen. Wenn Sie den Kanalfader schlieben, bleibt der ursprüngliche Wert unverändert.

EDITIEREN (BEARBEITEN) VON SZENEN

Jede programmierte Szene kann noch beareritet werden, indem folgende Schritte befolgt werden:
A. Szenen können nur bearbeitet werden, während das Gerat im „Programmier-Modus“ steht. Somit gehen Sie zunachst in den „Programmier-Modus“, indem Sie die SCENE/MANUAL (4)- und die PROGRAM (8)-Taste gleichzeitig drücken → die rote „Programmier-LED“ leuchtet.
B. Benutzen Sie die SCENE/MANUAL-Taste (4), um den Controller in den „SCENE“ zu schalten.
C. Drücken Sie die FLASH-Taste (2) der Szene, die bearbeitet werden soll: Die entsprechende Status-LED (3) beginnnt zu blinken, während die Szene am DMX-Ausgang gezeigt wird und bereit zur Änderung ist.
D. Benutzen Sie die SCENE/MANUAL-Taste (4), um den Controller in den Handbetrieb ("MANUAL") zu schalten.
E. Verwenden Sie die KANAL-Fader (1), um Änderungen an der aktuellen Szenenkombination vorzunehmen.
F. Benutzen Sie die SCENE/MANUAL-Taste (4), um den Controller erneut in den „SCENE“ zu schalten.
G. Um die Änderungen abzuspeichern, halten Sie die PROGRAM-Taste (8) gedrückt, während Sie die FLASH-Taste (2) der Szene mit blinkender Status-LED (3) drucken. (Die LEDs blinking 3x , um das Abspeichern der Szene zu bestimmten)
H. Wenn Sie andere Szenen bearbeiten möchten, wiederholen Sie einfach die Schritte B bis G.
I. Drücken Sie die SCENE/MANUAL- (4) und die PROGRAM-Taste (8) erneut, um den „Programmier-Modus" zu beenden (die rote „Programmier-LED" Goes aus)

Anmerkung: Sie können einen Kanalfader rauf und runter bewegen, umihn zu entsperren und einen neuen Wert einzustellen. Wenn Sie den Kanalfader schlieben, bleibt der ursprüngliche Wert unverändert.

SZENEN LÖSCHEN

Jede programmierte Szene kann durch eine neue Szene ersetzt oder gelöscht werden. Das Löschen einer Szene ist effektiv das Ersetzen einer Szene durch eine leere Szene:

A. Szenen können nur gelöscht werden, während das Gerat im „Programmier-Modus" steth. Somit gehen Sie zunachst in den „Programmier-Modus“, indem Sie die SCENE/MANUAL (4)- und die PROGRAM (8)-Taste gleichzeitig drücken → die rote „Programmier-LED" leuchtet.
B. Benutzen Sie die SCENE/MANUAL-Taste (4), um den Controller in den Handbetrieb (,^MANUAL^ ) zu schalten.
C. Verwenden Sie die KANAL-Fader (1), um eine „leere Szene" zu schaffen: alle Fader sind geschlossen + Status-LEDs sind aus.
D. Halten Sie die PROGRAM-Taste (8) gedrückt (Status-LEDs von Kanälen mit Szenen leuchten) und drücken Sie die FLASH-Tasten (2) der Szenen, die Sie loschen möchten. Die Status-LEDs (3) der gelöschem Szenen gehen aus.
E. Drücken Sie die SCENE/MANUAL- (4) und die PROGRAM-Taste (8) erneut, um den „Programmier-Modus" zu beenden (die rote „Programmier-LED" Goes aus)

BEDIENUNG - MIDI-FUNKTIONEN

MIDI-KANAL-EINSTELLUNG

Um sicherzustellen, dass der Controller MIDI-Daten auf dem gewünschten Kanal sendet/empfängt, befolgen Sie folgende Schritte:

• Halten Sie die DISPLAY MODE-Taste (6) 3 Sekunden lang gedrückt, bis die LED zu blinken beginnnt.
• Verwenden Sie den MASTER-Fader (7), um den gewünschten MIDI-Kanal auszuwahlen. (01 bis 16)
• Halten Sie die DISPLAY MODE-Taste (6) 3 Sekunden lang gedrückt, bis die LED aufhört zu blinken.

Fertig!

MIDI-OUT-FUNKTION (BEDIENUNG ALS MIDI-CONTROLLER

Zum Steuern aller möglichen MIDI-Anwendungen. Sie können den Scenemaster verwenden, um zum Beispiel Folgendes zu steuern:

Video-Software wie: Arkaos GrandVJ, Resolume, und weitere mehr ...
- DMX-Beleuchtungssoftware wie: DMX-Creator, Daslight, Sweetlight, und weitere mehr ...
- Alle möglichen anderen MIDI-steuerbaren Anwendungen.

Sowohl im Scene-Modus als auch im Manual-Modus wird MIDI gesendet. (DMX und MIDI können gemeinsam verwendet werden)

Verwenden Sie einfach die KANAL-Fader (1), MASTER-Fader (7) und FLASH-Tasten (2) zur Steuerung ihrer vom PC bedienten MIDI-Anwendungen. (MASTER-Fader Funktioniert nur auf Gerät 1)

Anmerkung: Benutzen Sie die DISPLAY-Taste (6), um das Display auf MIDI-Werte zu schalten (0-127).

MIDI-BEFEHLE

Control Change Messages (Nachrichten über Steuerknopfänderungen) werden mit Status 0xBn kk vv gesendet, wobei n der MIDI-Kanal für den spezifischen CC Controller ist. Somit wird die Controller MIDI ID mit dem Kanal und der CC-Nummer angezeigt.

kk	Taste und Fader	vv (0-127)
0-15	Taste und Fader 1-6 (GERÄT 1)	Taste(0/127) und Fader(0--127) 1-16 Wert ( GERÄT 1 )
16-31	Taste und Fader 1-16 (GERÄT 2)	Taste(0/127) und Fader(0--127) 1-16 Wert ( GERÄT 2 )
32-47	Taste und Fader 1-16 ( GERÄT 3 )	Taste(0/127) und Fader(0--127) 1-16 Wert ( GERÄT 3 )
48-63	Taste und Fader 1-16 ( GERÄT 4 )	Taste(0/127) und Fader(0--127) 1-16 Wert ( GERÄT 4 )
......	......	......
125	Master-Fader ( GERÄT 1 )	Master-Fader Wert ( Nur GERÄT 1 )
126	Blackout-Taste	0/127 ( Nur GERÄT 1 )
......	......	......

MIDI-IN-FUNKTION (GESTEUERT VOM EXTERNEN MIDI-CONTROLLER)

Bis zu 64 Szenen konnen von MIDI-Controllern und Sequenzern gesteuert werden, optimal fur Musiker.

Der Scenemaster muss in den „MIDI RECEIVE-“Modus gesetzt werden: Drücken Sie gleichzeitig die SCENE/MANUAL-Taste (4) und die DISPLAY MODE-Taste (6).

Im_MIDI RECEIVE-Modus:

• Auf dem Display erscheint „Mld", um anzuzeigen, dass der Receive-Modus aktiv ist.
• Der Scenemaster sendet keine MIDI-Befehle, er empfängt nur eingehende MIDI-Daten.
• Nur die BLACKOUT-Taste (9) ist in Funktion, alle anderen Tasten und Fader sind ausgeschaltet.

Nur die BLACKOUT-Taste (9) ist noch aktiv:

• Drucken Sie kurz die BLACKOUT-Taste: DMX-Ausgang Goes in Blackout, aber die Szenen sind noch aktiv.

• Halten Sie die BLACKOUT-Taste 2 Sekunden lang gedrück: alle Szenen sind ausgeschelt. (Falls etwas in der MIDI-Kommunikation schief lauf)

MIDI-BEFEHLE

Szenen an-/ausschalten: 0x9n kk 127

Szenen stufenweise überblenden: 0xBn kk vv (vv: 0-127)

Blackout-Funktion: 0x9n kk 127

Anmerkung: "n" = MIDI-Kanal.

kk	Funktion	Funktionserlöuterung
0-15	SCENE1-16	An-/ausschalten und ein-/ausblenden Szenen 1-16(GERÄT 1)
16-31	SCENE17-32	An-/ausschalten und ein-/ausblenden Szenen 17-32(GERÄT 2)
32-47	SCENE33-48	An-/ausschalten und ein-/ausblenden Szenen 33-48(GERÄT 3)
48-63	SCENE49-64	An-/ausschalten und ein-/ausblenden Szenen 49-64(GERÄT 4)
......	......	......
125	MASTER	Master-Fader ein/aus (ALLE GERÄTE)
126	BLACKOUT	Ein-/ausschalten Blackout (ALLE GERÄTE)
......	......	......

BEDIENUNG ALS MIDI-CONTROLLER

Falls erforderlich, ist das Updaten der Firmware im Scenemaster einfach, gehen Sie, wie folgt, vor:

• Surfen Sie zur Scenemaster-Produktseite auf unserer Website (www.jbsystems.be) und überprüften Sie, of neue Firmware im Download-Bereich verfügbar ist.
• Laden Sie die Datei herunter und entpacken (unzip) Sie sie: jetzt haben Sie eine Daten mit dem Name "SCM-1.SUP"
• Setzen Sie diese Datei in ein Verzeichnis auf Ihr PC.
• Schlieben Sie den Scenemaster an einem der USB-Eingänge Ihr PCs an.
  Schalten Sie den Scenemaster AUS.

• Drücken Sie gleichzeitig die „FLASH-Taste von Kanal 16" und die „PROGRAM-Taste" (8), während Sie den Scenemaster wieder anschalten. Sie werden 2 Dinge bemerken:

• Auf dem Display des Scenemasters wird „USb" angezeigt

• Ein neues Fenster mit dem Verzeichnis „SCENEMASTER" erscheint auf ihren PC-Bildschirm.

• Dieses „SCENEMASTER-“Verzeichnis enthalt eine Daten mit dem Namek, SCM-1.SUP":

• Löschen Sie zunachst die derzeitige Datei aus dem „SCENEMASTER-“Verzeichnis.

• Kopieren Sie anschließend die neue „SCM-1.SUP"-Datei (die Sie von unsere Website heruntergeladen haben) in das Verzeichnis.

• Mit dem Netzschalter (14) schalten Sie den Scenemaster aus.

• Nach 5 Sekunden schalten Sie das Gerät wieder ein: Beim Start wird auf dem Display die neue Software-Version angezeigt.

Wichtiger Hinweis: Schalten Sie den Scenemaster NICT aus, wenn keine neue Datei in das

"SCENEMASTER-"Verzeichnis kopiert wurde, das wurde den Scenemaster zerstoren.

TECHNISCHE EINZELHEITEN

Netzspannung: ≈ 230V 50Hz

Sicherung: 250V / A langsame Sicherung (20mm Glas)

Gespeicherter Betriebsstatus: vorangehender Betriebsstatus, 5 Sek vor dem Abschalten, wird beibehalten.

DMX Anschlüsse: 3-pin XLR Stecker/Buchse

MIDI EIN/AUS: USB-B (Slave) Anschluss

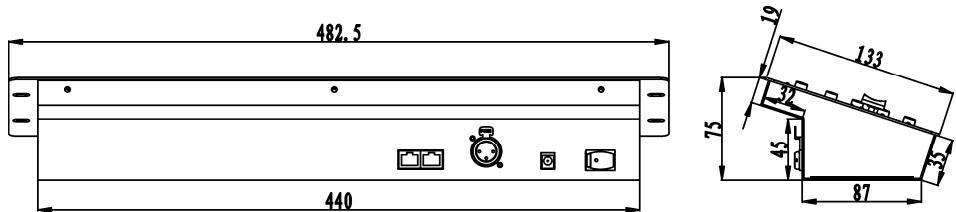

Abmessungen: 482× 175× 75mm (siehe Zeichnung)

Gewicht: 3,5kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.beglec.com
