GEBRUIKSAANWIJZING ELM3311 MAKITA

1. Bovenste gedeelte van de handgreep
2. Schakeldoos
3. Veiligheidsknop
4. Vergrendelknop
5. Snoerklem
6. Grasopvangbak
7. Achterwiel
8. Onderstel

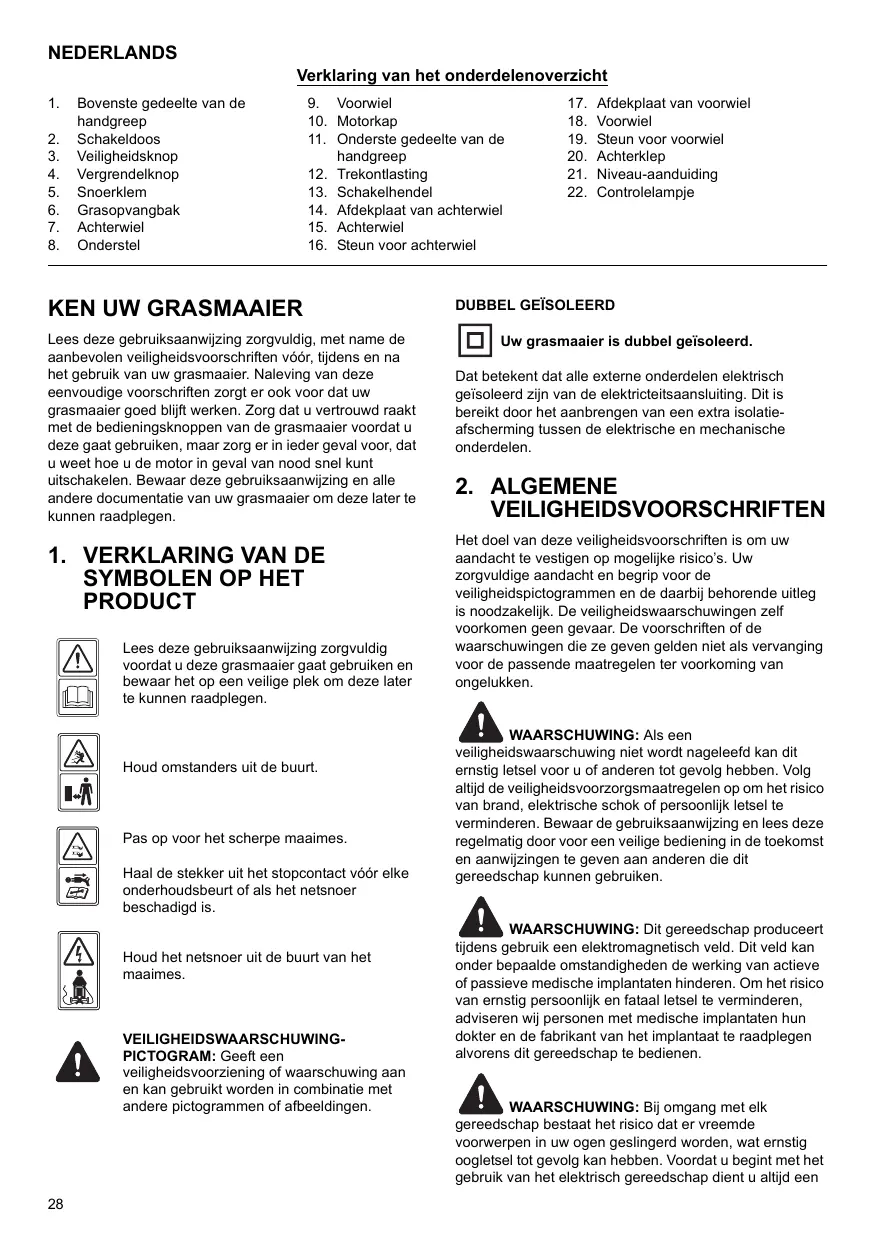

Verklaring van het onderdelenoverzicht

1. Voorwiel
2. Motorkap
3. Onderste gedeelte van de handgreep
4. Trekontlasting
5. Schakelhendel
6. Afdekplaat vanchterwiel
7. Achterwiel

8. Steun voor blijweriel

9. Afdekplaat van voorwiel

10. Voorwiel
11. Steun voor voorwiel
12. Achterklep
13. Niveau-aanduiding
14. Controlelampje

KEN UW GRASMAIER

Lees deze gebruksaanwijzing zorgvuldig, met name de aanbevolen veiligheidsvoorschriften vór, tijdens en na het gebruik van uw grasmaaier. Naleving van deze eenvoudige voorschriften zorgt er ook voor dat uw grasmaaierGOOD blijft werkken. Zorg dat u vertrouwd raakt met de bedieningsknoppen van de grasmaaier Voordat u deze gaat gebruiken, maar zorg er in ieder geval voor, dat u weet hoe u de motor in geval van nood snel kurzuitschaken. Bewaar deze gebruksaanwijzing en alle andere documentationatie van uw grasmaaier om deze later te konnen raadplegen.

1. VERKLARING VAN DE SYMBOLEN OP HET PRODUCT

Lees deze gebruiksaanwijzing zorgvuldig voordat u deze grasmaaier gaat gebruiken en bewaar het op een veilige plek om deze later te konnen raadplegen.

Houd omstandersuitdebuurt.

Pas op voor het scherpe maaimes.

Haal de stekker uit het stopcontact vór elke onderhoudsbeit of als het netsnoer beschadigd is.

Houd het netsnoer uit de buurt van het maaimes.

VEILIGHEIDSWAARSCHUWING-PICTOGRAM: Geeft een

veiligheidsvoorziening of waarschuwing aan en kan gezrukt worden in combinatie met andere pictogrammen of afbeelden.

DUBBEL GEISOLEERD

Uw grasmaier is dubbel geisoleerd.

Dat betekent dat alle externe onderden elektrisch geisoleerd zijn van de elektriteitsaansluiting. Dit is bereikt door het aanbrengen van een extra isolatieafschemmingussen de elektrische en mechanische onderden.

2. ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

Het doel van deze veriligeidsvoorschriften is om uw aandacht te vestigen op mogelijk risico's. Uw zorgvuldige aandacht en begrip voor de veriligeidspictogrammen en deaarbij behorende uitleg is noodzakelijk. De veriligeidswaarschuwingen zich voorkomen geen gevaar. De voorschriften of de waarschuwingen die ze gehen gelden Niet als verwanging voor de passende maatregelen ter voorkoming van ongelukken.

WAARSCHUWING: Als een

veiligheidswaarschuwing Niet worden nageleefd kan dit ernstig letsel voor u of anderen tot gevolg hebben. Volg altijd de veiligheidsvoorzorgsmaatregelen op om het risico van brand, elektrische schok of personlijk letsel te verminderen. Bewaar de gebruksaanwijzing en lees deze regelmatif door voor een veilige bediening in de toekomst en aanwijzingen te geben aan anderen die dit gereedschap konnen gebruiken.

WAARSCHUWING: Dit gereedschap produeert gebruik een elektromagnetisch veld. Dit veld kan pepaalde omstandigheden de werkking van actieve smeve medische implantaten hinderen. Om het risico stig persoonlijk en fataal letsel te verminderen, den wij personen met medische implantaten hun den fabrikant van het implantaat te raadplegen is dit gereedschap te bedieren.

WAARSCHUWING: Bij omgang met elk

gereedschap bestaat het risico dat er vreemde voorwerpen in uwogen geslingerd worden, wat ernstig oogletsel tot gezolg kan hebben. Voordat u begint met het gebruik van het elektrisch gereedschap dient u alotijd een

beschemende bril of een veiligheidsbril met zichstkumen en een spatschem als dat nodig is te dragen. Wij adviseren een breedzicht-veiligheidsmasker om over een gewone bril te dragen, of een standaardveiligheidsbril met zichstkumen.

1) Lees de gebruiksaanwijzingen zorgvuldig. Zorg dat u vertrouwd bent met de bedieningsknuppen en de juiste omgang met het gereedschap.
2) Laat in geen geval kinderen of Personen die deze gebruksaanwijzing nicht gelezen hebben de grasmaaier gebruiken. De leeftijd van de gebruiker kan landelijk gereglementeerd zijn.
3) Gebruik de grasmaier in geen geval als er Personen, met name kinderen of dieren in de buurt zich.
4) Denk eraan dat de gebruiker aansprakelijk is voor ongevalten en onvoorziende geburtenissen die personen of hun eigendommen konnen overkommen.
5) Draagijdens het maaien alsijd stevige schoenen en een lange broek. Gebruik het gereedschap Niet met blote voeten of met open sandalen.
6) Controller het gehele terrein dat u wilt maaien grondig en verwijder alles wat door het gereedschap kan worden weggeslingerd.
7) Voer vór gelebruig alkijd alkijd een visuèle contrôle uit of het maaimes, de mesbout of het maaimechanisme versleten of beschadig is. Vervang het versleten of beschadig maaimes en mesbout alkijd samen, om onbalans te voorkomen.
8) Werk alleen bij daglicht of bij goed kunstlicht.
9) Gebruik de grasmaier bij voorkeur Niet wanner het gras nat is.
10) Zorg er op een helling alttijd voor dat u stevig staat.
11) Loop rustig, nooit te snel.
12) Maai met cirkelmaaiers met wielen een helling altijd in de dwarsrichting en nooit van bovenaarbeneden.
13) Ga als tijd uiterst voorzichtig te werk bij het veranderen vanrichting op een helling.
14) Maai Niet op bijzonder steile hellingen.
15) Pas goed op als u de grasmaaier achechteruit LAST Rijden of maar u toe haalt.
16) Het maaimes moet stilstaan wanner de grasmaier bij het vervoeren moet worden gekanteld, wanner de grasmaier over een oppervlak waar geen gras groeit moet worden verplaatst en bij het vervoer maar en van een te maaien gedeelte.
17) Gebruik de grasmaier nooit met defiecte afterscheringen of zonder veilighedsvoorzieingen zoals een acheerklep en/of grasopvangbak.
18) Start de motor voorzichtig volgens de aanwijzingen en houd uw voeten uit de buurt van het maimes.
19) Kantel de grasmaier nicht bij het starten of inschaken van de motor, behalte wanner dit nodig is. Kantel in dit geval alleen zo ver als nodig is en alleen aan de van u afgekeerde zichde.
20) Start de motor Niet als u voor het uitwerpkanaal staat.
21) Kom Niet met uw handen of voeten in de buurt van of onder draaiende delen. Blij aftijduit de buurt van deuitwerpopening.
22) De grasmaier nooit optillen of dragen wanneer de motor loopt.
23) De motor afzetten en het netsnoer loskoppelen: - voordat u een verstopping opheft of voordat u hetuitwerpkanaal leegt.

• voordat u de grasmaier controleert, reinigt of er werkzaamheden aan.gaat verrichten.
• na het raken van een vreemd voorwerp. Controleer of de grasmaier beschadigd is en LAST deze indien nodig repareren voordat u de grasmaier opnieuw gaat starten en gebruiken.
• als de grasmaier op ongebruikelijke manier begint te trillen (onmiddelijk controlleren).

24) Schakel de grasmaaier ui:
- iedere keer als u de grasmaier onbeheerd awhile.
25) Laat de bouteen en de schroeven vastgedraaid zitten om er zeker van teল dat het gereedschap altijd op een veilige manier gebruisklaar is.
26) Controller regardmatig de grasopvangbak op slijtage en beschadigingen.
27) Vervang veiligheidshalte versleten of beschadigde delen.
28) Gebruik de grasmaaier Niet met een beschadigd of versleten netsnoer.
29) Steek geen beschadigd netsnoor in het stopcontact of raak een beschadigd netsnoor Niet aan voordat de stekker uit het stopcontact is getrokken. Bij een beschadigd netsnoor is het möglichn in aanraking te komen met delen die onder stroom staan.
30) Raak het maaimes Niet aan voordat het netsnoer is losgekoppeld van de voeding en het maaimes volledig tot stilstand is gekomen.
31) Houd het netsnoeruit de buurt van het maaimes. Het maaimes kan het netsnoer beschadigen waardoor het mogelijk is in aanraking te komen met delen die onder stroom staan.
32) Het netsnoer koskoppelen (d.w.z. de stekker uit het stopcontact trekken):

• iedere keer als u de grasmaaier onbeheerd awhile;
• voordat u een verstopping opheft;
• voordat u het gereedschap controleert, reinigt of er werkzaamheden aan gaat verrichten;
• na het raken van een vreemd voorwerp;
• als de grasmaier op ongebruikelijkme manier begint te trillen.

33) Kinderen dieren onder toezicht te staan om ervoor te zorgen dat zich Niet met het gereedschap spelen.
34) Dit gereedschap is nicht geschikt voor gebruik door personen (waaronder kinderen) met een verminderlichamelijk, zintuiglijk of geestelijk vermogen, of gebrek aan kennis en ervaring, behalte indien zij instructies hebben gehad en onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid.
35) Wanner het netsnoor is beschadigd moet het verwangen worden door een speciaal snoer of snoersamenstel dat verkrijgbaar is bij de fabrikant of zijn service-agentschap.
36) Aanwijzingen voor het veilig gebruik van het apparaat, inclusief de aanbeveling dat het apparaat gevoed moet worden via een aardlekschakelaar (RCD) met een lekstroom van maximaal 30mA .
37) Wees voorzichtigelijkijdens het afstellen van de grasmaier om te voorkomen dat uw vingers bekneld rakenussen het bewegende maaiames en een vast onderdeel van de grasmaier.

38) Laat het gereedschap alsijd eerst afkoelen voordat u hem opbergt.
39) Let er bij het onderhonden van het maimes op dat ondanks dat de aandrijving is uitgeschakeld, het maimes nog steeds kan bewegen.
40) Vervang veilgihedshalte versleten of beschadigde delen. Gebruik uitsluitend originele verwangingsonderdelen en accessoires.
41) Wees voorzichtigtijdens het afstellen van het gereedschap om te voorkomen dat uw vingers bekneld rakenussen het bewegende maaimes een vast onderdeel van het gereedschap.
42) Controller voor gebruik het netsnoer en verlengsnoer op tekenen van beschadiging of slijtage. Als het snoer

tijdens gebruik beschadigd raakt, moet u de stekker onmiddelijkukt het stopcontact trekken. RAAK HET SNOER NIET AAN VOORDAT DE STEKKER UIT HET STOPCONTACT IS GETROKKEN. Gebruik het gereedschap niel als het netsnoer beschadigd of versleten is.

43) Als het netsoer beschadigd is, moet het worden verrangen door de fabrikant, haar servicecentrum of een soortgelijke, vakbekwame persoon om gaavoarlijke situatuies te voorkomen.

3. BESCHRIJVING VAN DE ONDERDELEN (zie afb. 1)

1. TECHNISCHE GEGEVENS

Model:	ELM3311	ELM3711
Nominale spanning:	230 V~	230 V~
Nominale freiente:	50 Hz	50 Hz
Nominaal vermogen:	1.100 W	1.300 W
Onbelast toerental:	2.900/min	2.900/min
Maaibreedte:	330 mm	370 mm
Gegarandeerd geluidsvermogenniveau:	96 dB (A)	96 dB (A)
LpA (SPL) terplaatse van de gebruiker:	75,4 dB (A), K = 3 dB (A)	77,6 dB (A), K = 3 dB (A)
Gegarandeerd trillingsniveau:	0,672 m/s2, K = 1,5 m/s2	0,917 m/s2, K = 1,5 m/s2
Inhoud van grasopvangbak:	27 liter	35 liter
Nettogewicht:	13,1 kg	14,9 kg
Beschermingsklasse gegen water:	IPX4	IPX4
Maaihoogteregeling:	20/40/55 mm, 3 standen	20/40/55 mm, 3 standen

5. ONDERDELEN AANBRENGEN EN VERWIJDEREN

5-1 HET WIEL MONTEREN

Steck de as op de afdekplaat van het voorwiel en中断wiel op het wiei en draai hem daarna in het gat van de steun voor het wiei (zie afb. 2).

WAARSCHUWING: De hoogte moet voor alle

wilen gelijk zijn.

A) Steek de onderste gedeelten van de handgreep in de desbetreffende gaten van het onderstel en zetdez de daarna met schroevendraier vast met de bijgeleverde schroef (zie afb. 3, 4 en 5).
B) Zet de bovenste gedeelten van de handgreep met de vergrendelknoppen vast op de onderste gedeelten van de handgreep (zie afb. 6 en 7).
C) Plaats het snoer op de buis van de handgreep. Klem het met de snoerklem vast op het midden van het onderste gedeelte van de handgreep en verzeker uervaan dat het snoer aan de buitenkant van de handgreep is bevestigd. Het snoer kan anders bekneld raken bij het openen/sluiten van de Achterklep (zie afb. 8).

5-3 DE GRASOPVANGBAK AANBRENGEN EN VERWIJDEREN

1. Aanbrengen: til de achechterklop op en haak de grasopvangbak aan de achechterkant van de grasmaaier (zie afb. 9, 10 en 11).
2. Verwijden: til de achterklep op en verwijder de grasopvangbak.

Op de bovenkant van de grasopvangbak zit een nivea-aanduiding die aangeeft of de grasopvangbak leeg of vol is (zie afb. 12A en 12B):

• De niveau-aanduiding staat open wanner de grasopvangbak nog nicht vol zit tijdens het maaien (zie afb. 12B).
• Als de grasopvangbak vol is, zakt de niveau-aanduiding omlaag. Nadat dit is gebeurt, stopt u onmiddelijk met maaien en maakt u de grasopvangbak leeg. Controleer of de grasopvangbak schoon is en het luchtrooster open is (zie afb. 12A).

BELANGRIJK

Als de opening van deiveau-aanduiding erg vuil is, zal de niveau-aanduiding Niet open gaan. In dat geval maakt u de opening van deiveau-aanduiding onmiddelijk schoon.

6. DE MAAIHOOGTE INSTELLEN

De maaihoogte worden ingesteld door de wielas in het overeekenkomstige gat te plaatsen.

De hoogte moet voor alle wielen gelijk zijn.

De hooget (van het maaimes tot de grond) kan worden ingesteld:tussen 20mm en 55~mm (in 3 standen)(zie afb.13).

De onderste instelling: 20mm (stand (1)); de middelste instelling: 40mm (stand (2)); de hoogste instelling: 55mm (stand (3)).

WAARSCHUWING: Trek de stekker van het

netsnoeruit hetstopcontact.

WAARSCHUWING: Wijzig de instelling alleen

als het maaimes stil staat.

7. VEILIGHEIDSVOORZORGSGMAA TREGELEN

a) Gebruik de grasmaier altijd met een achterklep of grasopvangbak in de juiste stand.
b) Stop altd de motor voordat u de grasopvangbak verwijdert of de instelling van de maaihoogte wijzigt.
c) Verwijder voordat u gaat maaien alle vreemde voorwerpen die door de grasmaier wegteslingerd hun worden. Let goed opijdens het maaien en probeer elk vreemd voorwerp te ontdekken die u aanvankelijk over het hoofd hebt gezien (zie affb. 14).
d) Til nooit dechyterkant van de grasmaier opijdens het starten van de motor of tijdens normala gebruik (zie afb. 15).
e) Kom nooit met uw handen of voeten onder het onderstel of in het uiterwerpkanaal als de motor nog loopt (zie afb. 16).

8. STARTEN

Voordat u de grasmaaier aansluit met het netsnoer moet u controleren of de netvoedingsspanning 230V van 50Hz is.

Voordat u de grasmaaier start, zet u het verlengsnoer vast in de trekontlasting (zie afb. 17).

Als de voeding van de grasmaier is aangesloten, brandt het controelampje (zie afb. 18).

Start de motor als volgt (zie afb. 19).

a) Druk op de veiligheidsknop (1).
b) Trek tegelijkertijd aan de schakelhendel (2) en houd\ deze ingeknenpen.

Duw de grasmaier met de hand voort als de motor loopt.

De motor slaat af zodra u de schakelhende loslaat.

LET OP: Het maimes gaat roteren zodra de

motor is gestart.

WAARSCHUWING: Na het uitschakelen van de

motor blijft het snijgarnituur nog even ronddraaien.

9. MAAIMES

Het maimes is gemaakt vanplaatstaal. Het is nodig om regelmatin de vorm te herstellen (met een slijpsteen).

Zorg ervoor dat het alttijd in balans is (een maaimes in onbalans veroorzaakt gevaarlijke trillingen). Om de balans te controllereren, steekt u een Ronde staaf in het middengat en brengt u het maimes in horizontale positie (zie afb. 20). Een maaimes dat in balans is zal horizontaal blijven. Als het maimes Niet in balans is zal het zwaardere gedeelte waar beneden draaien. Bewerk het zwaardere gedeelte totdat het maimeseer in balans is (zie afb. 21). Verwijder het maimes (2) door de mesbout (3) los te draaien (zie afb. 22, 23 en 24).

Controller de staat van de ventilator (1) en verrang elk beschadigd onderdeel (zie afb. 22).

Zorg ervoor bij montage dat de snede van het maimes in de draairichting van de motor wijst. Het aantrekkoppel van de mesbout (3) is 20-25 Nm.

WAARSCHUWING: Vervang voor onderhoud

het maimes alleen door: MAKITA 263001422 (voor

U mag uitsluitend verlngsnoeren gebruiken die geschikt..., en voor gebruik buitenshuis,oor normala gebruik..., en een dwarsdoorsnede hebden van Niet minder dan 1,0mm^2

Controller het netsnoor en de verleungsnoeren voor gebruik op beschadigingen, en trek de stekker van het snoer uit het stopcontact als het sporen van beschadiging of veroudering vertoont. Als het snoerijdens gebruik beschadigd raakt, moet u de steker ommiddelijk uit het stopcontact trekken. RAAK HET SNOER NIET AAN VOORDAT DE STEKKER UIT HET STOPCONTACT IS GETROKKEN. Gebruik het gereedschap Niet als het netsnoor beschadigd of versleten is. Houd het verleungsnoor uit de buurt van het snijgarnituur.

WAARSCHUWING: Zorg ervoor dat de

ventilateopeningen altijd vrij় van vuil.

11. ONDERHOUD

WAARSCHUWING: Trek.altijd de stekker uit het

stopcontact voordat u onderhouds- of schoonmaakwerkzaamheden gaat uitvoeren!

Spuit geen water op het gereedschap. Als er water in het gereedschap komt kan de schakel/stekkerdoos en de elektrische motor defect raken. Maak het apparaat schoon met een doek, zachte borstel, enz.

Deskundig onderzoek is nodig, ga dus selbst geen veranderingen aanbrengen, maar neem contact op met een erkend Makita-servicecentrum:

a) Als de grasmaier een voorwerp heeft geraakt.
b) Als de motor plotseling afslaat.
c) Als het maaimes is verbogen (nietrechtbuigen!).
d) Als de motoras is verbogen (nietrechtbuigen!).
e) Als er een kortsluiing is geweest na het aansluiten van het netsnoer.
f) Als de tandwielen beschadigd zijn.
g) Als de V-snaar defect is.

12.PROBLEMEN OPLOSSEN

WAARSCHUWING: Haal alltijd de stekker uit het

stopcontact en wacht totdat het maimes stilstaat voordat u onderhouds- of schoonmaakwerkzaamheden gaat uitvoeren.

Probleem	Oplossing
Motor loopt nicht	Controler het netsnoer.Probeer te starten op kort gras of op een gedeelte dat al is gemaaid.Maak het uiterwerpkanaal en de behuizing schoon zodat het maimes vrij kan draaien.Corrigeer de maaihoogte.
Motorvermoge n neemt af	Corrigeer de maaihoogte.Maak het uiterwerpkanaal en de behuizing schoon.Laat het maimes slijpen of verrangen → erkend servicecentrum.
De grasopvangbak raakt nicht vol	Corrigeer de maaihoogte.Laat het gazon drogen.Laat het maimes slijpen of verrangen → erkend servicecentrum.Maak het rooster van de grasopvangbak schoon.Maak het uiterwerpkanaal en de behuizing schoon.
De wielaandrijving werkdt nicht	Verstel de flexibile kabel.Controler de V-snaar en tandwielen → erkend servicecentrum.Controler of de aangedreten wielen beschadigd+zijn.

LET OP: Als deze label geen oplossing biedt

voor de problèmes, können ze alleen verholpen worden door een erkend Makita-servicecentrum.

13. MILIEUVRIENDELIJKE VERWERKING

Volgens de Europese richtlij 2002/96/EC
inzake elektrische en elektronische apparaten
en de toepassing waarvan binnen de nationale wetgeving, dienen alle elektrische gereedschappen geschaden te worden ingezameld en op een milieuvriendelijk wijze

te worden hergebruikt. Alternatieve verwerking: Als de
eigenaar van het elektrische gereedschap het apparaat
niet terugstuurtnde fabrikant, is hij verantwoordelijk
voen een correcte afvalwerkerding door een aangewezen
inzamelpunt dat het apparaat voorbereid voor hergebruik
volgens de nationale wetten en regelgeving op het gebied
van hergebruik.
Dit is Niet van toepassing op accessoires en
gereedschappen zonder elektrische of elektronische
componenten.

Alleen voor Europese landen

EU-verklaring van conformiteit

Wij, Makita Corporation, als de verantwoordelijk fabrikant, verklaren dat de volgende Makitamachine(s):

Aanduiding van de machine: Grasmaier

Modelnr./Type: ELM3311 en ELM3711

GEGEVENS" in serie zichn geproduceder en

Voldoen aan de volgende Europese richtlijnen:

2004/108/EC, 2006/42/EC, 2000/14/EC en 2005/88/

EC, 2006/95/EC

En zijn gefabriccadeerd in overeenstemming met de

volgende normen of genormaliseerd documenten:

EN 60335, EN 62233, EN 55014 en EN 61000

De conformiteitsbeoordelingsprocedure vereist door

Gegarandeerd geluidsvermogenniveau: 96 dB (A)

Model: ELM3711

Gemeten geluidsvermogenniveau: 91,0 dB (A)

Gegarandeerd geluidsvermogenniveau: 96 dB (A)

1. 1. 2012

Tomoyasu Kato

Director

Makita Corporation
