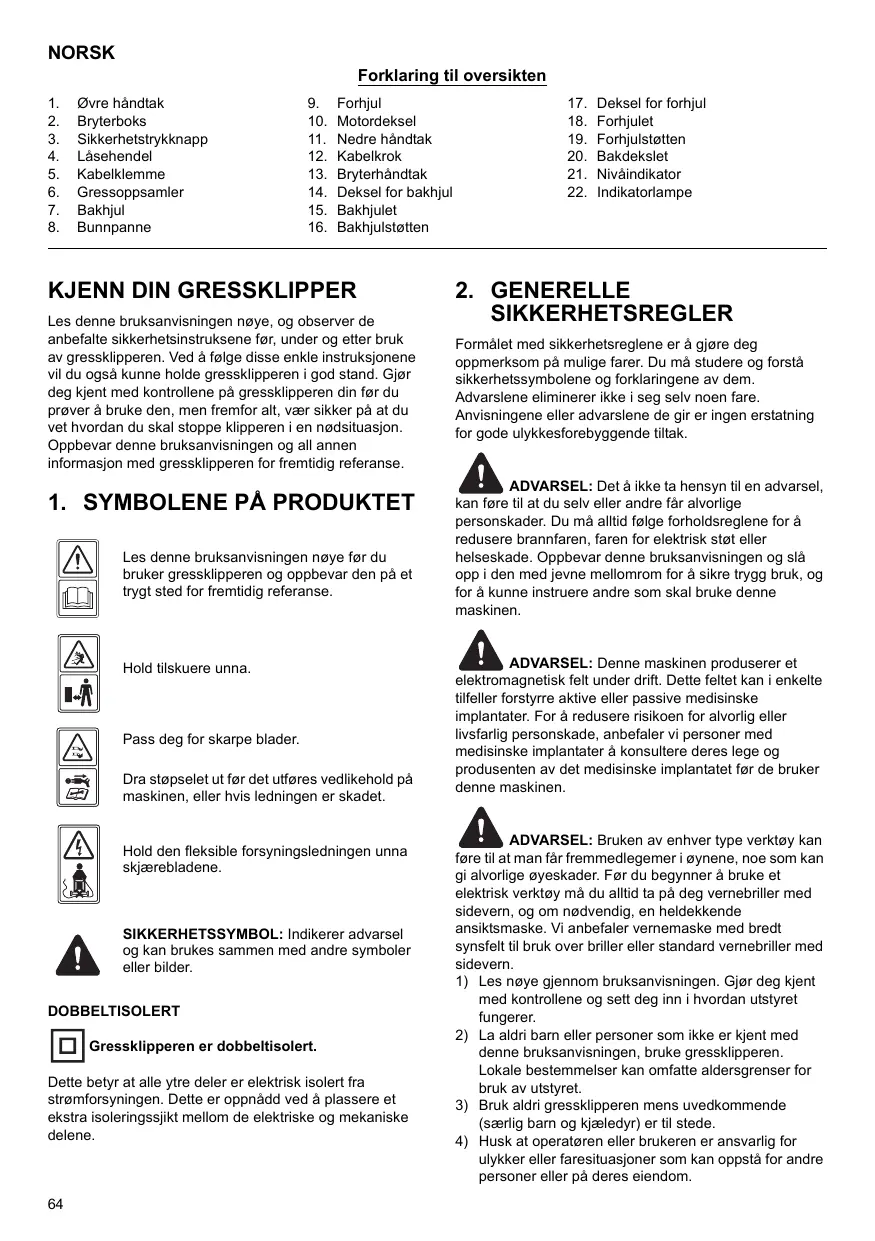

Forklaring til oversikten

1. Øvre handtak

2. Forhjul

3. Deksel for forhjul

4. Bryterboks

5. Motordeksel

6. Forhjulet

7. Sikkerhetstrykknapp

8. Nedre handtak

9. Forhjulstøtten

10. Lasehendel

11. Kabelkrok

12. Bakdekslet

13. Kabelklemme

14. Bryterhandtak

15. Niväindikator

16. Gressoppsamler

17. Deksel for bakhjul

18. Indikatorlampe

19. Bakhjul

20. Bakhjulet

21. Bunnpanne

22. Bakhjulstøtten

KJENN DIN GRESSKLIPPER

Lesdennebrusanvisingennoye,ogobserver de anbefalte sikkerhetsinstruksenefor,under og etter bruk av gressklipperen.Vedafolge disse enkle instruksjonene vil du ogsa kinne holde gressklipperenigod stand.Gjor deg kjent med kontrollene gressklipperen din for du provera bruke den,men fremfort alt,vær sikkerp at du vet hvordan du skal stoppe kligperen i en nodsituasjon. Oppbevar dennebrusanvisingen og allann informasjon med gressklipperen for fremtidigreferanse.

Les dette bruksanvisningen nøye før du bruker gresskipperen og oppbevar den på et trygt sted for fremtidig referanse.

Hold tiltskuere unna.

Pass deg for skarpe blader.

Dra stopselet ut for det utfores vedlikehold pa maskinen, eller hvis ledningen er skadet.

SIKKERHETSSYMBOL: Indikerer adversel og kan brukes sammen med andre symboler eller Bilder.

DOBBELTISOLERT

Gressklipperen erDOBeltisolert.

Dette betyr at alle ytre deler er elektrisk isolert fra strøm Forsyningen. Dette er oppnàdd ved à plassere et ekstra isoleringssjkt mellom de elektriske og mekaniske delene.

2. GENERELLE SIKKERHETSREGLER

Formålet med sikkerhetsreglene er á gjøre deg oppemarkssom på mulige farer. Dumöstudere og forstasikkerhetssymbolene og forskaringene av dem.Advislente eliminerer ikke i seg selv noen fare.Anvisnelleger alteradvslene de gir er ingen erstatningfor gode ulykkesforebyggende tiltak.

ADVARSEL: Det à ici tâ hensyn til en adversel, à til at du selv ellere arre fãr alvorlige
skader. Du mà alltid følge forohdsreglene for à
fe brannfaren, faren for elektrisk støt ellere
Trade. Oppbevar dette braupsanvisingen og slå
non med jevne mellomrom for a sikre trygg bruk, og
enne instruere andre som skal bruke dele
ten.

ADVARSEL: Denne maskinen produserer et magnetisk felt under drift. Dette feltet kan i enkelte porstyrre aktive erller passive medisinske utter. For a redusere risikoen for alvorlig uller persorskade, anbefaler vi personer med ske implantater a konsultere dere les ge og inten av det medisinske implantatet ffor de bruker maskinen.

ADVARSEL: Bruken av enhver type verktoy kan t man fär fremmedlegemeri øynene, noe som kanige øyeskader. Før du begyinner a bruke et verktoy mä du alltid ta pa deg vernebriller med a, og om nødvendig, en heldekende maske. Vi anbefaler vernemaske med bredt tilBruk over briller erer standard vernebriller med a.

1) Les naye giennom bruksansvisingen. Gjør deg kjent med kontrollene og sett deg inn i hvordan utstyret fungerer.
2) La aldri barn eller personer som ikke er kjent med这部分 bruksanvisningen, bruke gressklipperen. Lokale bestemmelser kan omfatte aldersgrenser for bruk av utstret.
3) Bruk aldri gressklipperen mens uvedkommenende (saelig barn og kjaeledyr) er til stede.
4) Husk at operatoren ell er Brukeren er ansvarlig for ulykker ell faresitujasjoner som kan oppstaf andre personer ell pa deres eiendom.

5) Bruk alltid solid fottøy og langbukser nár du bruker gressklipperen. Ikke bru k utstyret barbeint ell er med apne sandaler.
6) Inspisser området hvor utstyret skal brukes grundig, og fjern alle gjenstander som kan slenges vekk av maskinen.
7) Før bruk má du alltid inspisere maskinen for á sjekke at blader, bladbolter og skjæverket ikke er slitt eller skadet. Erstatt—hele settet av slitte eller skadde blader og bolter for á opprettholde balansen.
8) Bruk gressklipperen bare i daglys ell er ved god kunstig belysning.
9) Unngå à bruke gressklipperen i vätt gress, der det lar seg gjøre.
10) Pass pà at du har godt fotfeste i skräninger.
11) Ga, ikke Iop.
12) For roterende maskiner med hjul, klipp på tvers av skraninger, aldri oppover og nedover.
13) Værsvært forsiktig under endring av retning i skråninger.
14) Ikke klipp i altfor bratte skräninger.
15) Vær uhyre forskrig nár du skal rygge erler trekke gressklipperen mot deg.
16) Stans bladet hvis gressklipperen mä skråstilles for transport när du ma krysse andre bakkeunderlag enn gross og när du transporterer gressklipperen til og fra området hvor den skal brukes.
17) Du mà aldri bruke gresskipperen hvis vernetekslene er defekte eller sikkerhetsinnretningene违法犯罪.
18) Start aller slå på motoren forsiktig i samsvar med instruksjönene og med føttnene godt borte fra bladene.
19) Ikke skråstill gressklipperen mens du starter eller slar på motoren, medindre gressklipperen ma skråstilles for at den skal starte. I sä fall, ikke skråstill den mer enn absolut nödvendig og løft bare den delen som er unna brukeren.
20) Ikke start motoren mens du stared foran utlopsrennen.
21) Ikke plasser hender eller føtter nær ell er under roterende deler. Hold deg hele tiden borte fra utløpsapningen.
22) Du mà aldri lófte eller bære en gressklipper mens motoren er i gang.
23) Stopp motoren og koble den fra stpselet:

• før du fjerner tilstopninger eller blokkeringer i rennen,
• før du kontrollerer, rengjørller utfører arbeid pa gressklipperen,
  -etter at du har truffet et fremmedlegeme. Inspiser gressklipperen for skade, og reparer ffor du starter og bruker gressklipperen pa nytt.
• hvis gresskipperen beginnner á vibrere unormalt (kontroller umiddelbart).

24) Stans gressklipperen:

33) Barn skal holds under tilsyn for a sikre at de ikke leker med enheten.
34) Denne encheten skal ikke brukes av personer (inklusive barn) med reduserte fysiske evner, sanseevner eller mentale evner, ull som mangler erfaring og kunnskap, med mindre de er under oppsyn ull her fatt instrksjoner som gjelder sukbruk av encheten av en person som er ansvarlig deres sikkerhet.
35) Hvis ledningen er ødelagt, på den erstattes med en spesiell ledning eller del som er tilgjengelig hos produsenten eller dens serviceagent.
36) Instruksjoner for sikker drift av apparatet, inkludert en anbefaling om at encheten bør forsynes via jordfeilbryter (RCD) med en utlønsningsstrøm på ikke mer enn 30 mA.
37) Vær forsiktig under justering av maskinen sik at fingregne ikke befinner seg mellom roterende blader og faste deler av maskinen.
38) La alltid maskinen kjole seg ned for den oppbevares.
39) Under service på bladene, vær oppmerksom på at selv om strømkilden er avslätt, kan bladene fremdeles bevege seg.
40) Erstatt slitte og skadde deler for á øke sikkerheten. Bruk kun originale resvedeler og tilbehør.
41) Vær forsiktig under justering av utstyret sikt at fingrene ikke befunner seg mellom roterende blader og faste deler av utstyret.
42) Før bruk违法犯罪 and skjeteledging kontrøllereres for tegn på skade og slitasje. Hvis kabelen blir skadet under bruk, mam den omgående kobles fra strømnettet. IKKE BERØR KABLEN FØR STRØMFORSYNINGEN ER KOBLET FRA. Bruk ikke enheten hviś ledningen er skadet eller er slitt.
43) Hvis ledningen er ødelagt,ffa den skiftes av produsuten eller dennes serviceagent eller en tilsvarende kualisert person, om farlige situasjoner skal unngas.

3. BESKRIVELSE AV DELER (Fig. 1)

4. TEKNISKE DATA

Model:	ELM3311	ELM3711
Merkespenning:	230 V~	230 V~
Merkefrekvens:	50 Hz	50 Hz
Merkeeffekt:	1 100 W	1 300 W
Tomgangshastigheit:	2 900/min	2 900/min
Klippebredde:	330 mm	370 mm
Garantert lydefektnivà:	96 dB (A)	96 dB (A)
LpA (SPL) på brukerstedet:	75,4 dB (A), K=3 dB (A)	77,6 dB (A), K=3 dB (A)
Garantert vibrasjon:	0,672 m/s2, K=1,5 m/s2	0,917 m/s2, K=1,5 m/s2
Kapasitet på gressoppsamler:	27 L	35 L
Nettovekt:	13,1 kg	14,9 kg
Grad av beskyttelse mot væske:	IPX4	IPX4
Høydejustering:	20/40/55 mm, 3 justering	20/40/55 mm, 3 justering

5. MONTERING

5-1 MONTERE HJULET

Sett akslene til for- og bakhjuldekslene inn i hjulene og skru inn i hullet pa hjulstøtte. (Fig. 2)

ADVARSEL: Alle hjulene ma vare i samme

hoyde.

5-2 MONTERING AV FOLDEHÄNDTAKET

A) Sett de nedre handakte i de faste hullene i bunnpannen, og fest deretter med medfolgende skrue ved hjelp av en skrutrekker. (Fig. 3, Fig. 4, Fig. 5)
B) Sett sammen det øvre handtaket og det nedre handtaket med lasehendelen. (Fig. 6, Fig. 7)
C) Plasser kabelen over handtakit. Klem den rundt midten av det nedre handtakit med kabelklemmen og pass pa at kabelen er festet pa utsiden av handtakit. Ellers kan kabelen comme i klem ved a apne/lukke bakdekslet. (Fig. 8)

5-3 MONTERE GRESSOPPSAMLEREN

1. For a feste: Løft bakdekselet og sett gressoppsamleren på baksiden av gressklipperen. (Fig. 9, Fig. 10, Fig. 11)
2. For a fjerne: Grip tak i og Ioft bakdekslet; fjern gressoppssamleren.

Klippehøyden justeres ved a feste hjulene til ønsket hull.
Alle hjulene ma vare i samme høyde.

Høyden (bladet til bakken) kan justeres fra 20 mm til 55 mm (3 høydeposisjoner). (Fig. 13)

Laveste justering: 20 mm (posisjon (1)); midtjustering: 40 mm (posisjon (2)); hoyeste justering: 55 mm (posisjon (3)).

ADVARSEL:Koble strom fra strormforsyningen.

ADVARSEL: Denne justeringen mx kun foretas

a) Trykk på sikkerhetstrykknappen (1).
b) Og i mellomtiden, dra i bryterhandtaket (2), og hold det i hendene.

Skyv gresslipperen for hand nar motoren er i gang.
Hvis du slipper bryterhandtaket, vil motoren stoppe.

FORSIKTIG: Bladet begynner à gâ rundsà snart

motoren startes.

ADVARSEL: Skjæreelementer fortsetter á rotere

etter at motoren er slatt av.

9. BLAD

Bladet er laget av presset stål. Det vil ære behov for Å rette det ut ofte (med en slipskive).

Sorg for at det alltid er balansert (et ubalansert blad vil fere til farlige vibrasjoner). For a kontrollere balansen, sett en rund stang gjennom det sentrale hullet og stott bladet horisontalt. (Fig. 20) Et balansert blad vil forbli vannrett. Hvis bladet ikke er balansert vil den tunge enden rotere nedover. Rett ut den tunge enden til bladet er balansert. (Fig. 21) For a fjerne bladet (2), skru ut skruen på bladet

(3).(Fig.22,Fig.23,Fig.24)

Kontroller tilstanden til viften (1), og skift ut alle deler som er skadet. (Fig. 22)

Nár du setter altSAMmen igjen,passpata skjaerekantene pekeriretningen som motoren roterer. Skruen pa bladet (3) trekkes til med moment 20-25 Nm.

ADVARSEL: For service, erstatt bladet kun med:

MAKITA 263001422 (for ELM3311) og MAKITA 263001414 (for ELM3711).

10. SKJØTELEDNINGER

Du bør kun bruke skjøteledninger ment for utendørs bruk med et tverrsnitt på ikke mindre enn 1,0mm^2

Før bruk ma strømledningen og skjeteledningen sjekkes for skade under bruk; koble begge fra og se etter tegn pa skade og aldring. Hvis kabelen blir skadet under bruk,帽子 omgående kobles fra strømnett. IKKE BERØR KABELEN FØR STRØM ForsYNINGEN ER KOBLET FRA. Bruk ikke enhances hvis ledningen er skadet eller er slitt. Hold skjeteledningen borte fra á skjaeredelene.

ADVARSEL: Pass på at ventilasjonsåpningene

alltid holds fri for rusk og rask.

11. VEDLIKEHOLD OG STELL

ADVARSEL: Før vedlikehold ellerrens av

verktøyet, trekk alltid ut stikkontakten!

Ilke spray vann på enheten. Dersom vann trenger seg inn, kan det ødelege bryter-plugg-kombinasjonsenheten og den elektriske motoren. Rengjør utstyret med en klut, handholdt kost, e.l.

Sakkyndig kontroll er不同程度;gressive noen justeringer selv; du ma Kontakte et Makita-autorisert servicesenter:

ADVARSEL: Før vedlikehold eller rens av

verktøyet, trekk alltid ut stikkontakten og vent til gressklipperen har stoppet helt.

Feil	Utbedringstiltak
Motoren:gårlekke	Sjekk strømkabelen.Start på kort gress eller på et orråde som allerede er klippet.Rengjør utløpskanalen/huset.Klippebladet på rotere fritt.Korriger klippehøyden.
Motoreffektensynker	Korriger klippehøyden.Rengjør utløpskanalen/huset.Bytt eller slip klippeblad → autorisert servicesenter.
Gressoppsamlerblir ikke fyllt	Korriger klippehøyden.La plienen blitærter.Bytt eller slip klippeblad → autorisert servicesenter.Rengjør gitteret på gressoppsamleren.Rengjør utløpskanalen/huset.
Drivhjulenefungerer ikke	Juster den fleksible kabelen.Kontroller V-beltet/gir → autorisert servicesenter.Se erter skader på drivhjulene.

FORSIKTIG: Feil som(ilke kan rettes opp ved

hjelp av delle tabellen kan kun rettes opp ved et Makita autorisert servicesenter.

13. MILJØVENNLIG

AVFALLSBEHANDLING

I henhold til EU-direktiv 2002/96/EF om kasserte elektriske og elektroniskeprodukter og direktivets iverksetting i nasjonal rett, ma elektroutstyr som/DDKE lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg. Alternativ

avhending: Hvis eieren av elektroverktøyet ikke returnerer verktøyet til produsenten, er han ansvarlig for riktig avhending til et godkjent avfallsbehandlingsanlegg som forberederen enheten for resirkulering i henhold til nasjonal lovgivning for resirkulering.

Dette inkluderer ikke tilbehør og redskaper uten elektriske eller elektroniskekomponenter.

Som ansvarlig produsent erklærer vi, Makita

Corporation, at følgende Makita-maskin(er):

Maskinbetegnelse: Gresskipper

Modellr./type: ELM3311, ELM3711

Spesifikasjoner: Se "4. TEKNISKE DATA" er av

serieproduksjon og

Og er produsert i henhold til følgende standarder eller

standardiserte dokumente:

EN 60335, EN 62233, EN 55014, EN 61000

Den tekniske dokumentasjonen oppbevares hos:

Makita International Europe Ltd.,

Samsvarsvurderingen som er påkrevet i henhold til

direktiv 2000/14/EF ble utfør i samsvar med Vedlegg VI.

Teknisk kontrollorgan:

Identifikasjonsummer: 0036

Modell: ELM3311

Malt lydeffektnivå: 87,7 dB (A)

Garantert lydeffektniva: 96 dB (A)

Modell: ELM3711

Malt lydeffektniv: 91,0 dB (A)

Garantert lydeffektniva: 96 dB (A)

1. 1. 2012

Tomoyasu Kato

Direktør

Makita Corporation
