Merk	CONCEPTRONIC
Model	CKVM2M
Producttype	KVM-schakelaar 2 poorten met geïntegreerde kabels
Aantal te bedienen computers	2
Maximale videoresolutie	2048 x 1536 pixels
Videobandbreedte	400 MHz
Interfaces	1 VGA-ingang, 2 VGA-uitgangen; PS/2-toetsenbord- en muispoorten (of USB afhankelijk van configuratie, niet gespecificeerd)
Schakelmethode	Sneltoetsen: Scroll Lock + Scroll Lock + pijltje omhoog/omlaag
Auto-Scan-modus	Ja, interval van 8 seconden
LED-indicatoren	LED brandt om actieve poort aan te geven; knippert tijdens selectie
Vereiste software	Geen
Compatibiliteit besturingssystemen	Alle (geen stuurprogramma nodig)
Afmetingen (ongeveer)	100 x 65 x 25 mm
Gewicht (ongeveer)	150 g
Voeding	Voeding via toetsenbord/muispoorten van de computers (geen externe bron nodig)
Materiaal behuizing	ABS-kunststof
Onderhoud en reiniging	Voor reiniging loskoppelen; droge, zachte doek gebruiken; oplosmiddelen vermijden
Veiligheid	Alleen gebruiken met compatibele apparatuur; niet blootstellen aan vocht; computers uitschakelen voordat u aansluit
Reserveonderdelen en repareerbaarheid	Product niet door gebruiker te repareren; neem bij problemen contact op met technische ondersteuning
Algemene informatie	Ontworpen voor thuis- of kantoorgebruik; technische ondersteuning beschikbaar op www.conceptronic.net

Veelgestelde vragen - CKVM2M CONCEPTRONIC

Hoe schakel ik tussen de twee computers?

Druk tweemaal snel op de Scroll Lock-toets binnen 2 seconden, druk vervolgens op de pijltje omhoog om naar de volgende computer te schakelen of de pijltje omlaag om terug te keren naar de vorige.

De Auto-Scan-modus werkt niet. Wat moet ik doen?

Zorg ervoor dat u de juiste combinatie gebruikt: Scroll Lock + Scroll Lock en druk vervolgens op de spatiebalk om de auto-scan te starten. Om deze modus te verlaten, drukt u nogmaals op de spatiebalk.

Waarom knippert de LED?

Het knipperen geeft aan dat de poort wordt geselecteerd of in de Auto-Scan-modus staat. Een constante LED betekent dat de computer actief is.

Mijn toetsenbord of muis wordt niet gedetecteerd na het aansluiten, wat moet ik doen?

Controleer eerst of ze rechtstreeks op de computer werken. Raak tijdens het opstarten geen toetsen of de muis aan. Als het probleem aanhoudt, probeer dan de computer opnieuw op te starten nadat u de KVM hebt aangesloten.

Wat is de maximale ondersteunde resolutie?

De CKVM2M ondersteunt een resolutie tot 2048x1536 pixels met een bandbreedte van 400 MHz.

Kan ik deze KVM gebruiken met computers van verschillende merken?

Ja, de KVM is compatibel met elke computer met PS/2- of USB-poorten (afhankelijk van het model met geïntegreerde kabels). Er is geen software nodig.

Moet ik de computers uitschakelen voordat ik de KVM aansluit?

Ja, het wordt aanbevolen om alle apparaten (computers en monitor) uit te schakelen voordat u verbindingen maakt om schade te voorkomen.

Heeft de KVM een externe voeding nodig?

Nee, de CKVM2M is zelfvoedend via de toetsenbord- en muispoorten van de aangesloten computers. Er is geen stopcontact nodig.

Hoe kan ik zien welke computer actief is?

De actieve poort wordt aangegeven door een constante LED op de behuizing van de KVM. De LED's bevinden zich nabij elke connector.

Wat moet ik doen als de Scroll Lock-toets op mijn toetsenbord ontbreekt?

Gebruik bij moderne toetsenborden (zonder Scroll Lock-toets) een extern toetsenbord of controleer of uw toetsenbord een Fn-combinatie heeft om deze toets te emuleren.

GEBRUIKSAANWIJZING CKVM2M CONCEPTRONIC

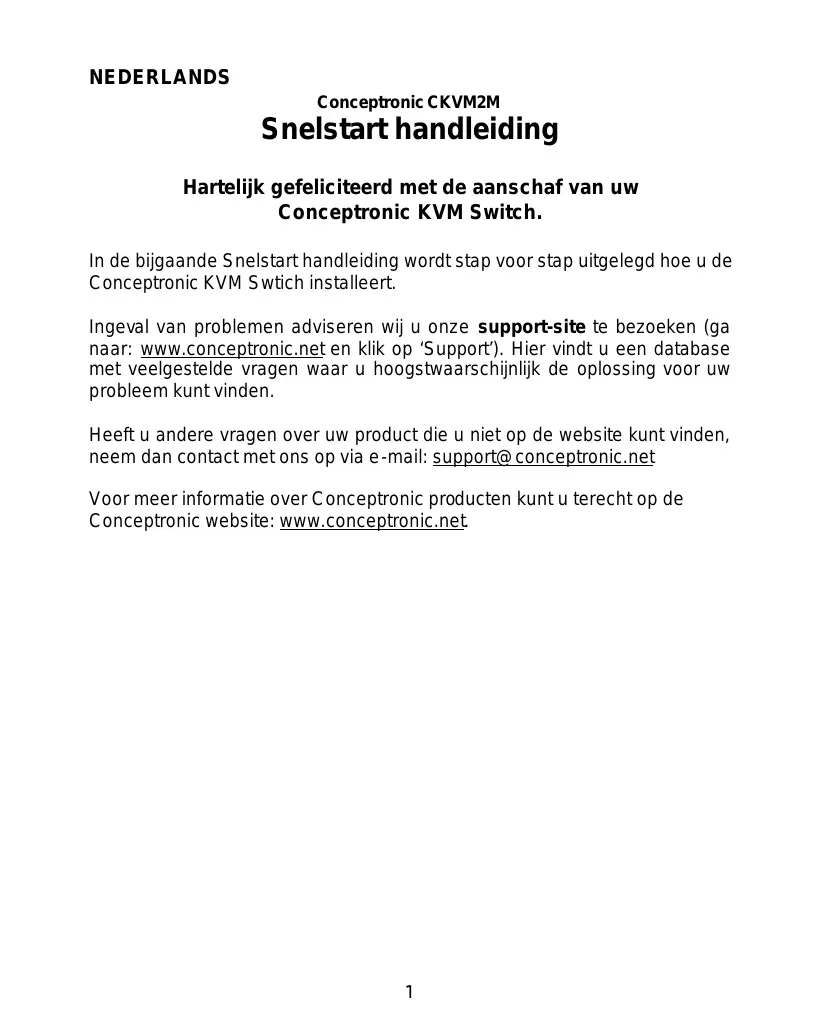

Snelstart handleiding

Hartelijk gefeliciteerd met de aanschaf van uw Conceptronic KVM Switch.

In de bijgaande Snelstart handleiding wordt stap voor stap uitgelegd hoe u de Conceptronic KVM Swtich installeert.

Ingeval van problemen adviseren wij u onze support-site te bezoeken (ga naar: www.conceptronic.net en klik op 'Support'). Hier vindt u een database met veelgestelde vragen waar u hoogstwaarschijnlijk de oplossing voor uw probleem kunt vinden.

Heeft u andere vragen over uw product die u niet op de website kunt vinden, neem dan contact met ons op via e-mail: [e-mail]

Voor meer informatie over Conceptronic producten kunt u terecht op de Conceptronic website: www.conceptronic.net.

NEDERLANDS

Deze alles -in-een KVM Switch met ingebouwde KVM kabel heeft geen extra KVM kabels nodig. Ook heeft u geen software nodig. Video resolutie tot 2048 x 1536 op 400 Mhz wordt ondersteund.

Met een simpele sneltoets combinatie kunt u de computer selecteren en de status van het toetsenbord – gerelateerd aan de computer waarmee u werkt - zal worden teruggezet wanneer u tussen de twee computers wisselt.

De LEDS op de KVM switch informeren u over de status.

1. Hardware Installatie Conceptronic KVM Switch

Zet al uw apparaten (computer, monitor etc) uit voordat u begint aan de installatie van de Conceptronic KVM Switch.

Om de KVM Switch correct te laten werken, moet u de kabels van uw muis, monitor en toetsenbord aan de KVM Switch aansluiten.

De kabel van het toetsenbord gaat naar de paarse aansluiting, de muis kabel in de groene aansluiting en de VGA monitor kabel in de blauwe aansluiting.

Nu kunt u de kabels van de KVM Switch op uw computer aansluiten.

De groene aansluiting is de muiskabel en de paarse is de toetsenbord kabel.

Opmerking:

gebruik de sneltoets functie NIET gedurende het opstarten van uw computer!

2. Gebruik

Normaal brandt er een LED wanneer de KVM switch is aangesloten op een computer. Als u een van de 2 computers selecteert met de sneltoets combinatie, zal de geselecteerde poort gaan knipperen.

NEDERLANDS

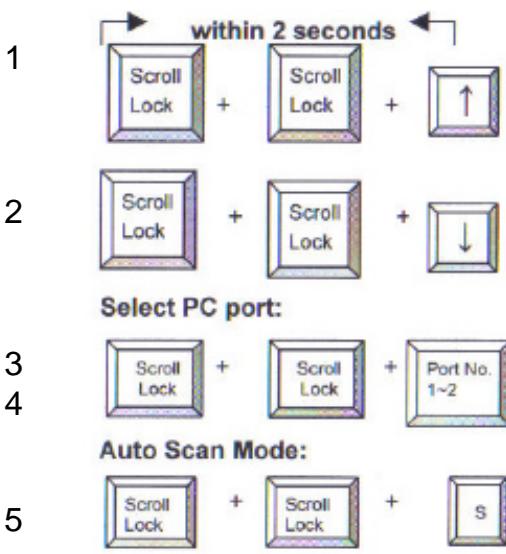

3. Sneltoets commando's

Er zijn 2 sneltoets combinaties om tussen uw computers te schakelen:

1. Scroll-Lock, Scroll-Lock
2. Scroll-Lock, Scroll-Lock

Of gebruik:

1. Scroll-Lock, Scroll-Lock = u gaat naar PC 1
2. Scroll-Lock, Scroll-Lock = u gaat naar PC 2

Deze sneltoets combinatie moet u binnen 2 seconden maken. Het is niet noodzakelijk om de Numlock hiervoor aan te hebben staan.

De laatste sneltoets mogelijkheid is de AUTO-SCAN mode.

1. Als u: Scroll-Lock, Scroll-Lock gebruik, dan zal de KVM Switch automatisch schakelen tussen de 2 computers met een interval van 8 seconden.

NEDERLANDS

We adviseren u om de spatiebalk te gebruiken om de AUTO SCAN optie uit te zetten.

4. Problemen

Wees er zeker van dat alle kabels goed zijn aangesloten. We adviseren u alle kabels met bijvoorbeeld een number van de computers te labelen om verwarring te voorkomen.

5. Starten van uw computer

We adviseren u ten zeerste om geen enkele toets op het toetsenbord in te drukken terwijl de geselecteerde computer bezig is op te starten. Het is mogelijk dat u een toetsenbord foutmelding krijgt of dat uw toetsenbord niet meer herkend wordt door uw computer.

6. Muis & Toetsenbord

Als uw muis en/of uw toetsenbord niet wordt herkend:

Wees er zeker van dat het toetsenbord of de muis wel werkt als u deze direct op de computer aansluit.

Druk geen toetsen in tijdens het opstarten

Beweeg de muis niet en klik niet op een muistoets terwijl u tussen de computers schakelt.

ENGLISH
