MANUALE UTENTE CKVM2M CONCEPTRONIC

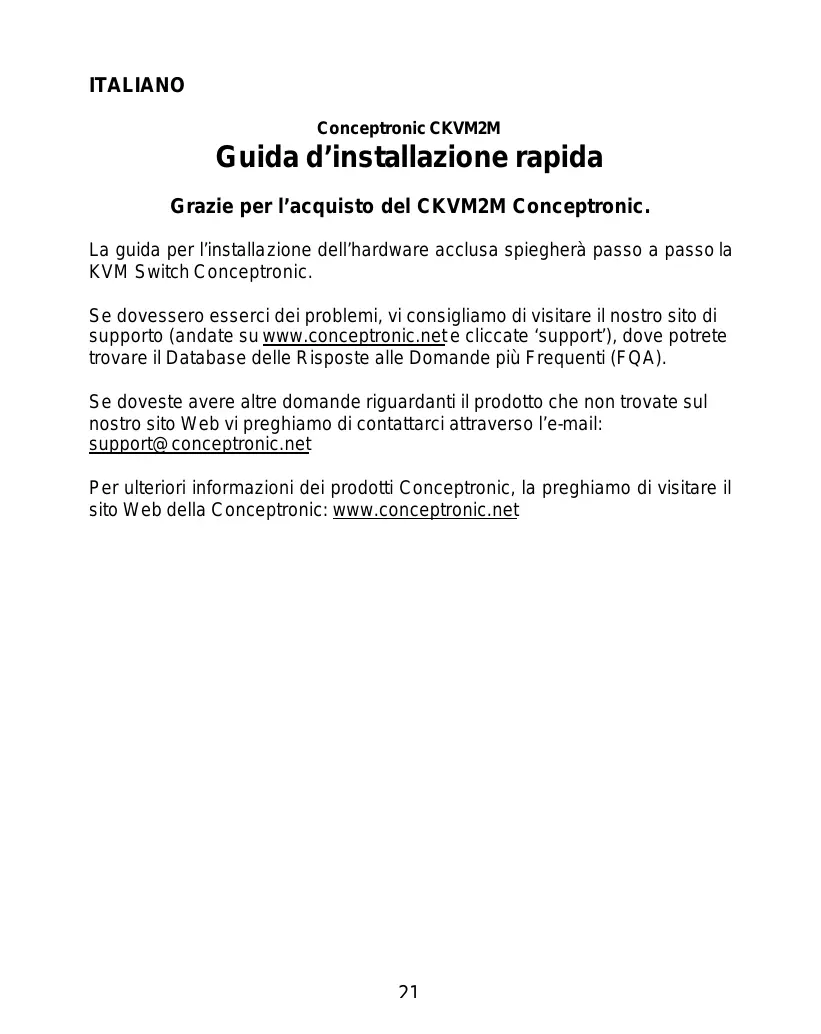

ITALIANO Conceptronic CKVM2M Guida d’installazione rapida Grazie per l’acquisto del CKVM2M Conceptronic. La guida per l’installazione dell’hardware acclusa spiegherà passo a passo la KVM Switch Conceptronic. Se dovessero esserci dei problemi, vi consigliamo di visitare il nostro sito di supporto (andate su www.conceptronic.net e cliccate ‘support’), dove potrete trovare il Database delle Risposte alle Domande più Frequenti (FQA). Se doveste avere altre domande riguardanti il prodotto che non trovate sul nostro sito Web vi preghiamo di contattarci attraverso l’e-mail: [e-mail] Per ulteriori informazioni dei prodotti Conceptronic, la preghiamo di visitare il sito Web della Conceptronic: www.conceptronic.net

ITALIANO Questo Switch KVM tutto in uno, con un kit cavi KVM interno non ha bisogno di altri cavi KVM. Non è necessario nessun software e viene supportata una risoluzione video fino a un massimo di 2048 x 1536, con una larghezza di banda di 400 Mhz. Grazie a una semplice combinazione di hot key, è possibile selezionare il computer e lo stato della tastiera verrà ripristinato quando si cambierà da un computer all’altro. I LED di cui è provvisto lo Switch KVM informano in merito allo stato.

1. Installazione dell’hardware dello Switch KVM

Conceptronic Spegnere tutti i dispositivi (computer, monitor, ecc.) prima di installare lo Switch KVM Conceptronic. Per far sì che lo Switch KVM funzioni correttamente è necessario collegare ad esso i cavi del mouse, del monitor e della tastiera. Il cavo della tastiera è il connettore di color viola, quello del mouse è verde e quello del VGA (Monitor) è blu. Ora è possibile collegare al computer i cavi dello Switch KVM. Il connettore verde è il cavo del mouse, mentre quello viola è il cavo della tastiera. NB: non usare la funzione di hot key durante il processo di riavvio del computer.

Normalmente, quando lo Switch KVM è connesso a un computer appare un LED acceso. Quando viene selezionato uno dei due computer con la combinazione di hot key, la porta selezionata inizierà a lampeggiare.

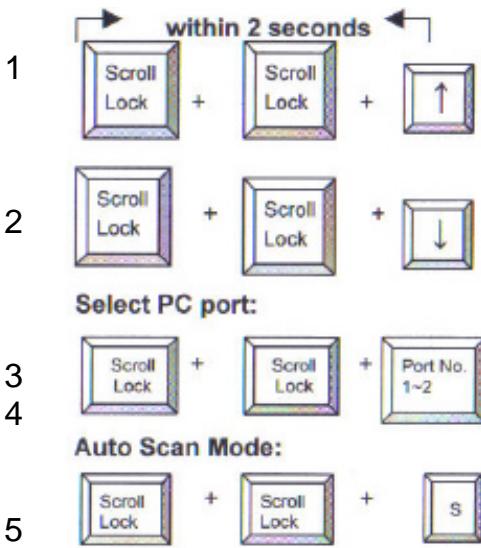

3. Comandi di tastiera Hot Key

Esistono due combinazioni di hot key per saltare da un computer all’altro

Per realizzare queste sequenze disponete di due secondi Non è necessario aver abilitato l’opzione di Bloc Num L’ultima funzionalità possibile con il comando di hot key è la modalità di scansione automatica (Auto Scan).

passerà automaticamente da un computer all’altro con un intervallo di otto secondi. Per disattivare l’opzione di scansione automatica basta premere la barra spaziatrice.

4. Risoluzione di problemi

Accertarsi che tutti i cavi siano ben connessi. È consigliabile applicare su ogni cavo un’etichetta con un numero per ogni computer, onde evitare confusioni.

5. Avviare il computer

Si consiglia vivamente di non premere nessun pulsante della tastiera durante il processo di avvio del computer selezionato. In caso contrario si potrebbe verificare un errore di tastiera o la tastiera potrebbe non essere rilevata dal computer.

Il mouse e/o la tastiera non vengono rilevati: Accertarsi che la tastiera e/o il mouse funzionano se vengono collegati direttamente al computer. Non premere i pulsanti della tastiera durante il processo di avvio Non muovere il mouse, e non premere nessuno dei suoi pulsanti quando si sta cambiando da un computer all’altro.
