Merk	BOSCH
Model	ROTAK 32
Producttype	Elektrische grasmaaier
Nominaal opgenomen vermogen	1200 W
Snijbreedte	32 cm
Maaihoogte	20 tot 60 mm (verstelbaar)
Volume van de opvangbak	31 L
Gewicht (volgens EPTA 01/2003)	6,6 kg
Beschermingsklasse	II (dubbele isolatie)
Voeding	230 V~, 50 Hz
Mestype	Roterend stalen mes
Geluidsdrukniveau	79 dB(A)
Gegarandeerd geluidsvermogenniveau	94 dB(A)
Trillingen (a_h)	< 2,5 m/s², onzekerheid K = 1,5 m/s²
Veiligheid	Mesrem (snelle stop), overbelastingsbeveiliging, veiligheidsschakelaar
Onderhoud	Reiniging na elk gebruik, slijpen of vervangen van het mes indien nodig, controle van schroeven en moeren
Reserveonderdelen	Messen, messchroef, opvangbak, stuur, stroomkabel (originele Bosch-onderdelen aanbevolen)
Algemene informatie	Alleen voor huishoudelijk gebruik; niet gebruiken in de regen; geschikt voor hellende terreinen met voorzorgsmaatregelen

Veelgestelde vragen - ROTAK 32 BOSCH

Wat is het vermogen van de BOSCH ROTAK 32 grasmaaier?

Het nominaal opgenomen vermogen is 1200 W.

Wat is de snijbreedte van de ROTAK 32?

De snijbreedte is 32 cm.

Hoe stel ik de maaihoogte in?

De maaihoogte kan worden ingesteld van 20 tot 60 mm met behulp van een centrale afstelhendel. Raadpleeg figuur 4 in de handleiding.

Wat is het volume van de opvangbak?

De opvangbak heeft een capaciteit van 31 liter.

Is de grasmaaier geschikt voor hellende terreinen?

Ja, maar met voorzichtigheid. Het wordt aanbevolen om loodrecht op de helling te maaien en niet te gebruiken op zeer steile hellingen.

Wat te doen als de motor niet start?

Controleer de netspanning, het stopcontact, het verlengsnoer en de zekering. Als de overbelastingsbeveiliging is geactiveerd, laat de motor dan afkoelen en verhoog de maaihoogte.

Hoe onderhoud ik het mes?

Draag handschoenen, reinig het mes na gebruik en vervang het als het bot of beschadigd is. Draai de mesmoer/schroef aan met 17 Nm.

Welke soorten verlengsnoeren gebruiken?

Gebruik een goedgekeurd verlengsnoer van type H05VV-F of H05RN-F, met een minimale doorsnede van 1,0 mm² voor 40 m, 1,5 mm² voor 60 m of 2,5 mm² voor 100 m.

Hoe maak ik de grasmaaier schoon?

Koppel het apparaat los, verwijder de opvangbak en het mes indien nodig. Reinig de behuizing met water en een borstel, droog vervolgens grondig. Niet reinigen met een hogedrukreiniger.

Waar vind ik reserveonderdelen?

Neem contact op met de Bosch after-sales service of een erkende dealer. Gebruik uitsluitend originele Bosch-onderdelen. Raadpleeg het 10-cijferige artikelnummer op het typeplaatje.

GEBRUIKSAANWIJZING ROTAK 32 BOSCH

Veiligheidsvoorschriften

Let op! Lees de volgende voorschriften zorgvuldig door. Maak uzelf vertrouwd met de bedieningselementen en het juiste gebruik van het tuingereedschap. Bewaar de gebruiksaanwijzing om deze later te kunnen raadplegen.

Verklaring van de pictogrammen

Algemene waarschuwing.

Lees de gebruiksaanwijzing door.

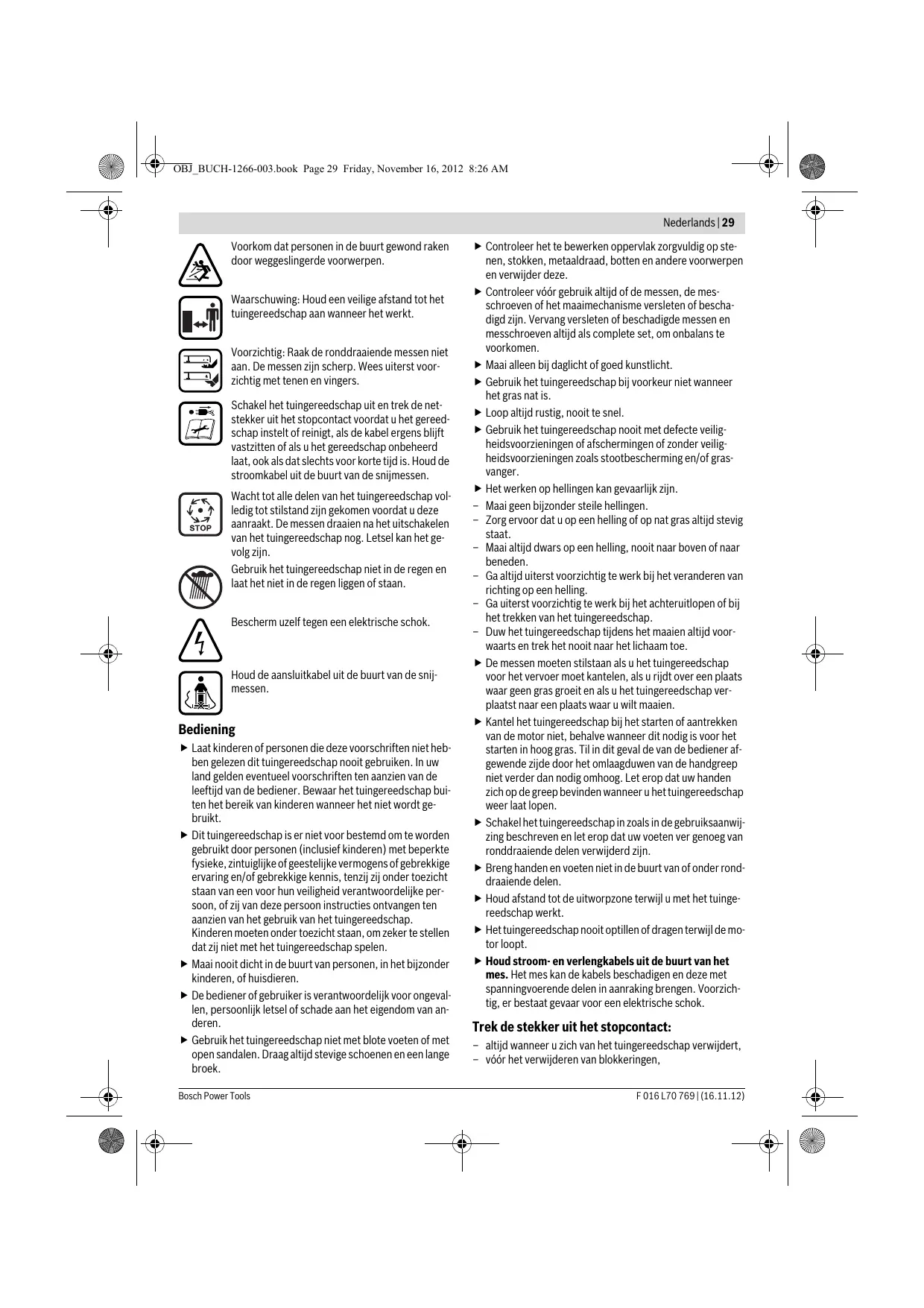

Nederlands | 29

Bediening

Laat kinderen of personen die deze voorschriften niet hebben gelezen dit tuingereedschap nooit gebruiken. In uw land gelden eventuele voorschriften ten aanzien van de leeftijd van de bediener. Bewaar het tuingereedschap buiten het bereik van kinderen wanneer het niet wordt gebruikt. Dit tuingereedschap is er niet voor bestemd om te worden gebruikt door personen (inclusief kinderen) met beperkte fysieke, zintuiglijke of geestelijke vermogens of gebrekkige ervaring en/of gebrekkige kennis, tenzij zij onder toezicht staan van een voor hun veiligheid verantwoordelijke persoon, of zij van deze persoon instructies ontvangen ten aanzien van het gebruik van het tuingereedschap. Kinderen moeten onder toezicht staan, om zeker te stellen dat zij niet met het tuingereedschap spelen. Maai nooit in de buurt van personen, in het bijzonder kinderen, of huisdieren. De bediener of gebruiker is verantwoordelijk voor ongelukken, persoonlijk letsel of schade aan het eigendom van anderen. Gebruik het tuingereedschap niet met blote voeten of met open sandalen. Draag altijd stevige schoenen en een lange broek.

▷ Controleer het te bewerken oppervlak zorgvuldig op stenen, stokken, metaaldraad, botten en andere voorwerpen en verwijder deze. ▷ Controleer vóór gebruik altijd of de messen, de messchroeven of het maaimechanisme versleten of beschadigd zijn. Vervang versleten of beschadigde messen en messchroeven altijd als complete set, om onbalans te voorkomen. Maai alleen bij daglicht of goed kunstlicht. - Gebruik het tuingereedschap bij voorkeur niet wanneer het gras nat is. Loop altijd rustig, nooit te snel. - Gebruik het tuingereedschap nooit met defecte veiligheidsvoorzieningen of afschermingen of zonder veiligheidsvoorzieningen zoals stootbescherming en/of grasvanger. ▷ Het werken op hellingen kan gevaarlijk zijn. Maai geen bijzonder steile hellingen. Zorg ervoor dat u op een helling of op nat gras altijd stevig staat. - Maai altijd dwars op een helling, nooit van boven naar beneden. - Ga altijd uiterst voorzichtig te werk bij het veranderen van richting op een helling. Ga uiterst voorzichtig te werk bij het achteruitlopen of bij het trekken van het tuingereedschap. Duw het tuingereedschap tijdens het maaien altijd voorwaarts en trek het nooit naar het lichaam toe. De messen moeten stilstaan als u het tuingereedschap voor het vervoer kantelt, als u rijdt over een plaats waar geen gras groeit en als u het tuingereedschap verplaatst naar een plaats waar u wilt maaien. Kantel het tuingereedschap bij het starten of aantrekken van de motor niet, behalve wanneer het nodig is voor het starten in hoog gras. Til in dit geval de van de bediener afgewende zijde door het omlaagduwen van de handgreep niet verder dan nodig omhoog. Let erop dat uw handen zich op de greep bevinden wanneer u het tuingereedschap laat lopen. Schakel het tuingereedschap in zoals in de gebruiksaanwijzing beschreven en let erop dat uw voeten ver genoeg van ronddraaiende delen verwijderd zijn. ▷ Breng handen en voeten niet in de buurt van of onder ronddraaiende delen. Houd afstand tot de uitworpzone terwijl u met het tuingereedschap werkt. ▷ Het tuingereedschap nooit optillen of dragen terwijl de motor loopt. Houd stroom- en verlengkabels uit de buurt van het mes. Het mes kan de kabels beschadigen en deze met spanningvoerende delen in aanraking brengen. Voorzichtig, er bestaat gevaar voor een elektrische schok.

Trek de stekker uit het stopcontact:

• altijd wanneer u zich van het tuingereedschap verwijdert,
• voor het verwijderen van blokkeringen,

• als u het tuingereedschap controleert, reinigt of eraan werkt.
• na het raken van een voorwerp. Controleer het tuingereedschap onmiddellijk op beschadigingen en laat het indien nodig repareren,
• als het tuingereedschap op een ongewone manier begint te trillen (onmiddellijk controleren).

Stroomaansluiting

De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het apparaat. Geadviseerd wordt om dit apparaat alleen aan te sluiten op een stopcontact dat is beveiligd met een aardlekschakelaar van 30 mA. Gebruik bij het vervangen van de kabel van het apparaat alleen de door de fabrikant geadviseerde aansluitkabel. Zie de gebruiksaanwijzing voor bestelnummer en type. Pak de stekker nooit met natte handen vast. Rijd niet over de aansluitkabel of de verlengkabel, klem deze niet vast en trek er niet aan. De kabel kan anders beschadigd raken. Bescherm de kabel tegen hitte, olie en scherpe randen. De verlengkabel moet de in de gebruiksaanwijzing vermelde diameter hebben en spatwaterbeschermd zijn. De verbinding van stekker en contrastekker mag niet in het water liggen.

Draag altijd tuinhandschoenen wanneer u de scherpe messen vastpakt of eraan werkt.

Let op! Schakel het tuingereedschap uit en trek de netstekker uit het stopcontact voordat u onderhouds- of reinigingswerkzaamheden uitvoert. Hetzelfde geldt wanneer de stroomkabel beschadigd, doorgesneden of in de war is. Nadat het tuingereedschap is uitgeschakeld, draaien de messen nog enkele seconden. Voorzichtig! Raak het ronddraaiende snijmes niet aan.

Het tuingereedschap is voor uw veiligheid geïsoleerd en heeft geen aardleiding nodig. De bedrijfsspanning bedraagt 230 V AC, 50 Hz (voor landen buiten de EU 220 V of 240 V, afhankelijk van de uitvoering). Gebruik alleen goedgekeurde verlengkabels. Informatie is verkrijgbaar bij de erkende klantenservice.

Er mogen alleen verlengkabels van het type H05VV-F, H05RN-F of IEC (60227 IEC 53, 60245 IEC 57) worden gebruikt.

Als u een verlengkabel voor het gereedschap gebruikt, moeten dat kabels met de volgende aderdiameters zijn:

• 1,0 mm²: maximale lengte 40 m
• 1,5 mm²: maximale lengte 60 m
• 2,5 mm²: maximale lengte 100 m

Opmerking: Als u een verlengkabel gebruikt, moet deze (zoals bij de veiligheidsvoorschriften beschreven) een aardedraad bezitten die via de stekker met de aardedraad van uw elektrische installatie verbonden is.

Vraag bij twijfel een vakman voor elektriciteit of de Boschklantenservice om advies. Voorzichtig: Verlengkabels die niet volgens de voorschriften zijn, kunnen gevaarlijk zijn. Verlengkabels, stekkers en contrastekkers moeten waterdicht uitgevoerd en voor gebruik buitenshuis goedgekeurd zijn.

Kabelverbindingen moeten droog zijn en mogen niet op de grond liggen.

Voor extra veiligheid wordt het gebruik van een aardlekschakelaar met een uitschakelstroom van maximaal 30 mA geadviseerd. De aardlekschakelaar moet voor gebruik altijd worden gecontroleerd.

Informatie over producten die niet in Groot-Brittannië worden verkocht:

LET OP: Voor uw veiligheid is het noodzakelijk dat de aan het tuingereedschap aangebrachte stekker met de verlengkabel wordt verbonden. De stekker van de verlengkabel moet tegen spatwater bestemd zijn en uit rubber bestaan of met rubber bekleed zijn. De verlengkabel moet met een trekontlasting worden gebruikt.

De aansluitkabel moet regelmatig op beschadigingen worden gecontroleerd en mag alleen in onbeschadigde toestand worden gebruikt.

Als de aansluitkabel beschadigd is, mag deze alleen door een erkende Bosch-werkplaats worden gerepareerd.

Onderhoud

Draag altijd tuinhandschoenen wanneer u de scherpe messen vastpakt of er aan werkt. Controleer of alle moeren, bouten en schroeven vastzitten, zodat een veilige toestand van het tuingereedschap gewaarborgd is. Controleer de grasbak regelmatig op toestand en slijtage. Controleer het tuingereedschap. Versleten of beschadigde delen moeten voor de veiligheid worden vervangen. Gebruik uitsluitend voor het tuingereedschap voorziene maaimessen. Zorg ervoor dat vervangingsonderdelen van Bosch afkomstig zijn.

Symbolen

De volgende symbolen zijn van betekenis voor het lezen en begrijpen van de gebruiksaanwijzing. Zorg ervoor dat u de symbolen en hun betekenis herkent. Het juiste begrip van de symbolen helpt u het tuingereedschap goed en veilig te gebruiken.

Symbool

Betekenis

Bewegingsrichting

Reactierichting

Nederlands | 31

Symbool

Betekenis

Draag werkhandschoenen

Gewicht

Inschakelen

Uitschakelen

Toegestane handeling

Verboden handeling

Toebehoren en vervangingsonderdelen

Gebruik volgens bestemming

Het tuingereedschap is bestemd voor het maaien van tuinen, alleen voor particulier gebruik.

Technische gegevens

Gazonmaier		Rotak 32
Zaaknummer		3600 H85 B..
Opogenomen vermogen	W	1200
Mesbreedte	cm	32
Maaihoogte	mm	20 - 60
Inhoud grasbak	l	31
Gewicht volgens
EPTA-Procedure 01/2003	kg	6,6
Isolatieklasse		☐/II
Serienummer	zie typeplaatje op tuinge-reedschap
De gevevens gelden voor nominale spanningen [U] 230 V. Bij afwijken-de spanningen en bij per land verzillende uitvoeringen kannen dezegeveops afzijken.
Let op het zaaknummer op het typeplaatje van uw tuingereedschap. Dehandelsbenamingen van sommige tuingereedschappen kannen afwijken.

Informatie over geluid en trillingen

Meetwaarden voor geluid bepaald volgens 2000/14/EG (1,60 m hoogte, 1 m afstand).

Het A-gewogen geluidsniveau van het apparaat bedraagt kenmerkend: geluidsdrukniveau 79 dB(A); geluidsvermogenniveau 93 dB(A). Onzekerheid K = 1 dB.

Totale trillingswaarden a_h (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 60335:

a_h < 2.5 m/s², K = 1.5 m/s².

Conformiteitsverklaring

Wij verklaren als alleen verantwoordelijke dat het onder "Technische gegevens" beschreven product voldoet aan de volgende normen en normatieve documenten: EN 60335 volgens de bepalingen van de richtlijnen 2011/65/EU, 2004/108/EG, 2006/42/EG en 2000/14/EG. 2000/14/EG: Gegarandeerd geluidsdrukniveau 94 dB(A). Wegingsmethode van de conformiteit volgens aanhangsel VI.

Productcategorie: 32

Benoemde instantie:

SRL, Sudbury, England, Nr. 1088

Technisch dossier (2006/42/EG) bij:

Handelingsdoel	Afbeelding
Meegeleverd	1
Montage van de greepbeugels	2
Grasbak in elkaar zetten	3
Gasbak inzetten en verwijderen	3
Maaihoogte instellen	4
Verlengkabel aanbrengen	5
Inschakelen	5
Uitschakelen	5
Tips voor de werkzaamheden	5 – 6
Onderhoud van de messen	7
Toebehoren kiezen	7

32|Nederlands

Storingen opsporen

Symptomen	Mogelijk oorzaak	Oplossing
Motor start nicht	Netspanning ontbreekt	Controleren en inschakelen
	Stopcontact defect	Gebruik een ander stopcontact
	Verlengkabel beschadigd	Kabel controleren en verrangen, indien beschadigd
	Zekering doorgeslagen	Zekering verwangen
	Verstopping möglich	Onderzijde van het tuingereedschap controleren en indien nodig vrijmakers (draag algtdi teinhandschoenen)
	Motorbeveiliging aangesproken	Laat de motor afkoelen en stel een grotere maaihoogte in
	Maaihoogte voor de omstandigheden van het moment te laag	Grotere maaihoogte instellen
Tuingereedschap loopt met onderbrekingen	Verlengkabel beschadigd	Kabel controleren en verrangen, indien beschadigd
	Interne bekabeling van tuingereed-schap defect	Neem contact op met klantenservice
	Motorbeveiliging aangesproken	Laat de motor afkoelen en stel een grotere maaihoogte in
Tuingereedschap maait onregelmatisch en/of Motor loopt moeilijk	Maaihoogte te laag	Grotere maaihoogte instellen
	Messen bot	Mes verwangen
	Verstopping möglich	Onderzijde van het tuingereedschap controleren en indien nodig vrijmakers (draag algtdi teinhandschoenen)
	Mes omgekeerd gemonteerd	Mes goed monteren
Na het inschakenen van het tuingereedschap draaithet mes Niet	Mes worden gehinder door gras	Tuingereedschap uitschakelen
		Verstopping verwijdenen (draag algtdi teinhandschoenen)
	Moer of schroef van mes los	Draai de moer of de schroef van het mes vast (17 Nm)
Sterke trillingen of gelui-den	Moer of schroef van mes los	Draai de moer of de schroef van het mes vast (17 Nm)
	Mes beschadigd	Mes verwangen

Klantenservice en gebruiksadviezen

Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het tuingereedschap.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

België

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Afvalverwijdering

Gooi tuingereedschappen niet bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2002/96/EG betreffende oude elektrische en elektronische apparaten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische en elektronische apparaten worden

ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Wijzigingen voorbehouden.

Start

Stop
