MANUAL DE USUARIO ROTAK 32 BOSCH

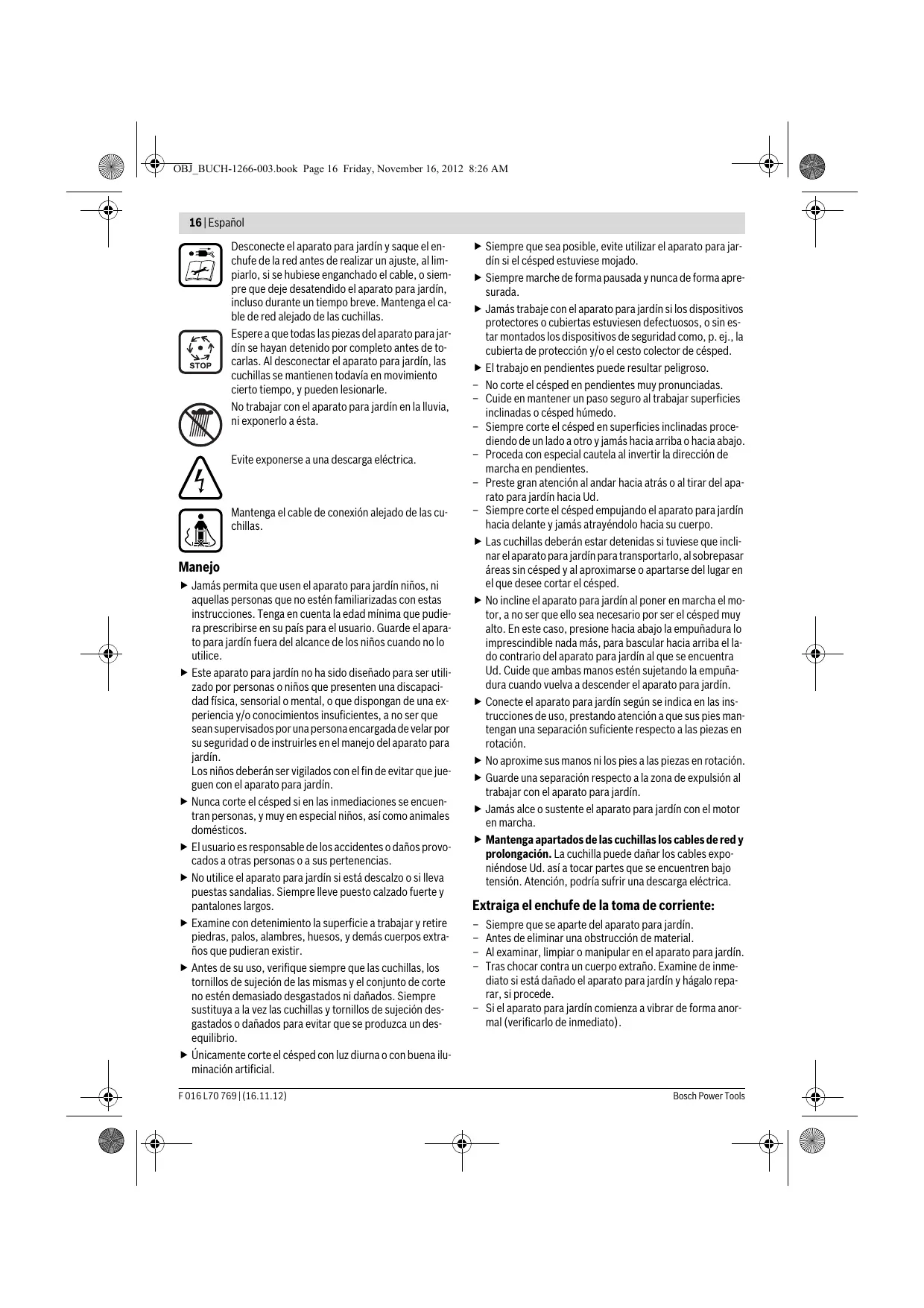

Instrucciones de seguridad
¡Atención! Lea detenidamente las siguientes instrucciones. Familiarícese con los elementos de manejo y el uso reglamentario del aparato para jardín. Guarde estas instrucciones de servicio en un lugar seguro para posteriores consultas.
Explicación de la simbología
Advertencia general de peligro.
Lea las instrucciones de servicio con detenimiento.
Preste atención a que las personas circundantes no resulten lesionadas por los cuerpos extraños que pudieran salir proyectados.
Advertencia: Mantenga una distancia de seguridad respecto al aparato para jardín en funcionamiento.
Atención: No toque las cuchillas en funcionamiento. Las cuchillas están muy afiladas. Tenga cuidado de no cercenarse los dedos de los pies y de las manos.
Desconecte el aparato para jardín y saque el enchufe de la red antes de realizar un ajuste, al limpiarlo, si se hubiese enganchado el cable, o siempre que deje desatendido el aparato para jardín, incluso durante un tiempo breve. Mantenga el cable de red alejado de las cuchillas.
Espere a que todas las piezas del aparato para jardín se hayan detenido por completo antes de tocarlas. Al desconectar el aparato para jardín, las cuchillas se mantienen aún en movimiento cierto tiempo, y pueden lesionarle.
No trabaje con el aparato para jardín en la lluvia, ni lo exponga a esta.
Mantenga el cable de conexión alejado de las cuchillas.
Manejo
- Jamás permita que usen el aparato para jardín niños, ni aquellas personas que no estén familiarizadas con estas instrucciones. Tenga en cuenta la edad mínima que pudiera prescribirse en su país para el usuario. Guarde el aparato para jardín fuera del alcance de los niños cuando no lo utilice.
- Este aparato para jardín no ha sido diseñado para ser utilizado por personas o niños que presenten una incapacidad física, sensorial o mental, o que dispongan de una experiencia y/o conocimientos insuficientes, a no ser que sean supervisados por una persona encargada de velar por su seguridad o de instruirles en el manejo del aparato para jardín.
Los niños deben ser vigilados con el fin de evitar que jueguen con el aparato para jardín.
- Nunca corte el césped si en las inmediaciones se encuentran personas, y muy en especial niños, como animales domésticos.
- El usuario es responsable de los accidentes o daños provocados a otras personas o a sus pertenencias. No utilice el aparato para jardín si está descalzo o si lleva puestos sandalias. Siempre lleve calzado fuerte y pantalones largos.
- Examine con detenimiento la superficie a trabajar y retire piedras, palos, alambres, huesos, y demás cuerpos extraños que pudieran existir.
- Antes de su uso, verifique siempre que las cuchillas, los tornillos de sujeción de las mismas y el conjunto de corte no estén desgastados ni dañados. Siempre sustituya a la vez las cuchillas y tornillos de sujeción desgastados o dañados para evitar que se produzca un desequilibrio.
- Únicamente corte el césped con luz diurna o con buena iluminación artificial.
Siempre que sea posible, evite usar el aparato para jardín si el césped estuviese mojado. Siempre marche de forma pausada y nunca de forma rápida. Jamás trabaje con el aparato para jardín si los dispositivos protectores o cubiertas estuviesen defectuosos, o sin estar montados los dispositivos de seguridad como, p. ej., la cubierta de protección y/o el cesto colector de césped.
El trabajo en pendientes podría resultar peligroso. - No corte el césped en pendientes muy pronunciadas. - Cuide mantener un paso seguro al trabajar en superficies inclinadas o césped húmedo. - Siempre corte el césped en superficies inclinadas procediendo de un lado a otro y jamás hacia arriba o hacia abajo. - Proceda con especial cautela al invertir la dirección de marcha en pendientes. - Preste gran atención al andar hacia atrás o al tirar del aparato para jardín hacia usted. - Siempre corte el césped empujando el aparato para jardín hacia delante y jamás atrayéndolo hacia su cuerpo. Las cuchillas deben estar detenidas si tuviese que inclinar el aparato para jardín para transporte, al sobrepasar áreas sin césped y al aproximarse o apartarse del lugar en el que corta el césped. No incline el aparato para jardín al poner en marcha el motor, a no ser que ello sea necesario por ser el césped muy alto. En este caso, presione hacia abajo la empuñadura lo imprescindible nada más, para bascular hacia arriba el lado contrario del aparato para jardín al que se encuentra usted. Cuide que ambas manos estén sujetando la empuñadura cuando vuelva a descender el aparato para jardín. - Conecte el aparato para jardín según se indica en las instrucciones de uso, prestando atención a que sus pies mantengan una separación suficiente respecto a las piezas en rotación. No aproxime sus manos ni los pies a las piezas en rotación. Guarde una separación respecto a la zona de expulsión al trabajar con el aparato para jardín. - Jamás alce o sustente el aparato para jardín con el motor en marcha.
Mantenga apartados de las cuchillas los cables de red y prolongación. La cuchilla puede dañar los cables exponiéndose usted así a tocar partes que se encuentren bajo tensión. Atención, podría sufrir una descarga eléctrica.
- Siempre que se aparte del aparato para jardín.
- Antes de eliminar una obstrucción de material.
- Al examinar, limpiar o manipular en el aparato para jardín.
- Tras chocar contra un cuerpo extraño. Examine de inmediato si está dañado el aparato para jardín y hágalo reparar, si procede.
- Si el aparato para jardín comienza a vibrar de forma anormal (verifíquelo de inmediato).
Conexión eléctrica
La tensión de alimentación debe coincidir con las indicaciones en la placa de características del aparato. Recomendamos conectar este aparato solamente a tomas de corriente protegidas por un fusible diferencial para una corriente de fuga de 30 mA. En caso de caer el cable de red de este aparato, deberá emplearse exclusivamente el cable previsto por el fabricante, cuyo número de pedido y tipo figuran en las instrucciones de servicio. Jamás toque el enchufe de red con las manos mojadas. No pasar por encima, ni aplastar, ni dar tirones del cable de red o de prolongación, para no dañarlos. Proteja el cable del calor, del aceite y de las esquinas agudas. El cable de prolongación debe tener la sección indicada en las instrucciones de servicio y debe ir protegido contra salpicaduras de agua. Las cajas de empalme no deben encontrarse en el agua.
Póngase siempre un par de guantes de protección al manipular o trabajar en el área de las cuchillas.
Seguridad eléctrica
¡Atención! Antes de realizar trabajos de mantenimiento o limpieza, desconecte el aparato para jardín y saque el enchufe de la red. Lo mismo deberá realizarse en caso de que se dañe, corte o enrede el cable de alimentación. Tras la desconexión del aparato para jardín, las cuchillas se mantienen en movimiento durante algunos segundos. Atención: no tocar la cuchilla en rotación.
Para su seguridad, el aparato para jardín dispone de un aislamiento de protección y no precisa por lo tanto ser conectado a tierra. La tensión de régimen es de 230 V AC, 50 Hz (para países no pertenecientes a la CE, 220 V o 240 V según ejecución). Solamente emplear cables de prolongación homologados. Informaciones al respecto las obtiene Ud. en su taller de servicio técnico habitual.
Únicamente deben emplearse cables de prolongación del tipo H05VV-F, H05RN-F o IEC (60227 IEC 53, 60245 IEC 57).
Si utiliza un cable de prolongación para trabajo con el aparato, solamente deben emplearse cables con las siguientes secciones y longitudes:
- 1,0 mm²: longitud máxima 40 m
- 1,5 mm²: longitud máxima 60 m
- 2,5 mm²: longitud máxima 100 m
Observación: Al utilizar un cable de prolongación, este debe disponer de un conductor de protección, tal como se describe en las prescripciones de seguridad, conectado a tierra del enchufe con el conductor de protección de su instalación eléctrica.
En caso de duda, pregunte a un profesional electricista o al servicio técnico autorizado Bosch más próximo.
PRECAUCIÓN: Los cables de prolongación no reglamentarios pueden constituir un peligro. Los cables de
prolongación, enchufes y empalmes deberán ser estancos al agua y aptos para su uso a la intemperie.
Los conectores de empalme de los cables deben estar secos y no deben tocar el suelo.
Para una mayor seguridad se recomienda emplear un fusible diferencial (RCD) para una corriente de fuga máxima de 30 mA. Comprobar el funcionamiento correcto del fusible diferencial antes de cada uso.
Observación para aquellos productos que no son de venta en GB:
ATENCIÓN: Para su seguridad es necesario conectar el enchufe del aparato para jardín con el cable de prolongación. El enchufe de empalme del cable de prolongación deberá ser o ir revestido de goma y estar protegido contra salpicaduras de agua. El cable de prolongación deberá utilizarse con un seguro contra tracción.
El cable de conexión debe inspeccionarse con regularidad en cuanto a posibles daños y solamente debe usarse si se encuentra en perfectas condiciones.
En caso de estar dañado el cable de conexión, este solamente deberá hacerse reparar en un taller de servicios autorizado Bosch.
El enchufe macho de conexión debe ser conectado solamente a un enchufe hembra de las mismas características típicas del enchufe macho en materia.
Mantenimiento
Póngase siempre unos guantes de protección al manipular o trabajar en el área de las cuchillas. Asegúrese de que todas las tuercas, pernos y tornillos están firmemente sujetos para garantizar un trabajo seguro con el aparato para jardín. ▶ Controle con regularidad el estado y el nivel de desgaste del cesto colector de césped. ▶ Controle el aparato para jardín y sustituya las piezas desgastadas o dañadas para mayor seguridad. - Utilice exclusivamente las cuchillas previstas para este aparato para jardín. - Únicamente deben emplearse piezas de recambio originales Bosch.
Símbolos
Los símbolos siguientes le ayudan a identificar las instrucciones de servicio. Es importante que retenga en su memoria estos símbolos y su significado. La interpretación correcta de los símbolos le ayudará a manejar, de forma más segura, el aparato para jardín.
Simbología
Significado
Dicho de movimiento
Dicho de reacción
18|Español
Simbología
Significado
Utilice guantes de protección
Peso
Conexión
Desconexión
Acción permitida
Acción prohibida
Accesorios/Piezas de recambio
Utilización reglamentaria
El aparato para jardín ha sido diseñado para cortar césped en el área doméstica.
Datos técnicos
| Cortácésped | Rotak 32 |
| N° de articulo | 3 600 H85 B.. |
| Potencia absorbida nominal | W |
| Ancho de la cucilla | cm |
| Altura de corte | mm |
| Capacidad del cesto colector de césped | l |
| Peso según EPTA-Procedure 01/2003 | kg |
| Clase de protección | ☐/II |
| Número de série | ver planta de característica cas del aparato para jardin |
| Estos datos son validos para una tensión nominal de [U] 230 V. Los va-lores你能earánEAR para otheras tensiones y enejecuciones especillas para ciertos Pañées. |
| Preste atencion al n° de articulo en la planta de caracteristica de su aparato para jardin. Las denominaciones commerciales de algunos aparatos para jardin你能ear. |
Valores de ruido determinados según 2000/14/CE (altura 1,60 m, separación 1 m).
El nivel de presión sonora típico del aparato, determinado con un bajo A, asciende a: Nivel de presión sonora 79 dB(A); nivel de potencia acústica 93 dB (A). Tolerancia K = 1 dB.
Nivel total de vibraciones ah (suma vectorial de tres direcciones) y tolerancia K determinados según EN 60335:
ah < 2,5m / s2,K = 1,5m / s2
C
Declaramos bajo nuestra responsabilidad, que el producto descrito bajo "Datos técnicos" está en conformidad con las normas o documentos normalizados siguientes: EN 60335 de acuerdo con las directivas 2011/65/UE, 2004/108/CE, 2006/42/CE, 2000/14/CE.
2000/14/CE: Nivel de potencia acústica garantizado 94 dB(A). Procedimiento para evaluación de la conformidad según anexo VI.
Categoría de producto: 32
Centro oficial de inspección notificado:
SRL, Sudbury, England, Nr. 1088
Expediente Técnico (2006/42/CE) en:
| Objetivo | Figura |
| Material que se adjunta | 1 |
| Montaje de la empuñadura de estribo | 2 |
| Ensemble del cesto colector de césped | 3 |
| Montaje y desmontaje del cesto colector de césped | 3 |
| Ajuste de la alta de corte | 4 |
| Conexión del cable de prolongación | 5 |
| Conexión | 5 |
| Desconexión | 5 |
| Instrucciones para la operación | 5-6 |
| Mantenimiento de la cachilla | 7 |
| Selección de los accesos OPCIONALES | 7 |
nol|19
Localización de fallos
| Síntomas | Posible causa | Soluciones |
| El motor no funciona | No hay tensión de red | Verficar y conectar |
| Toma de corriente defectuosa | Emplear另一 toma de corriente |
| Cable de prolongación defectuoso | Verficar y sustituir el cable, si procede |
| El fusible se ha fundido | Cambiar el fusible |
| Puede que exista una obstrucción | Examine la parte inferior del aparato para jar-dín y desobstrúyala, si procede (utilice siem-pre nosotros guantes de protección) |
| El guardamotor se ha activado | Dejar que se enfríe el motor yJKLM ajustar una alta de corte mayor |
| Para las conditiones de trabajo reinantes la al-tura de corte ajustada es demasiado redunda | Ajustar una alta de corte mayor |
| El aparato para javín funciona de forma intermitente | Cable de prolongación defectuoso | Verficar y sustituir el cable, si procede |
| Cableado interior de laquina defectuoso | Acudir al servicios专业技术 |
| El guardamotor se ha activado | Dejar que se enfríe el motor yJKLM ajustar una alta de corte mayor |
| El corte del césped es irregular y/o el motor trabaja con dificultad | Altura de corte muy baja | Ajustar una alta de corte mayor |
| Cuchilla mellada | Cambiar cucilla |
| Puede que exista una obstrucción | Examine la parte inferior del aparato para jar-dín y desobstrúyala, si procede (utilice siem-pre nosotros guantes de protección) |
| Cuchilla montada al revés | Montar la cucilla en la posición correcta |
| Al conectar el aparato para jar-dín, la cucilla de corte no gira | Cuchilla obstaculizada por la hierba | Desconectar el aparato para javínDesobstruirlo (utilice siempreunos guantes de protección) |
| Tuerca/tornillo de sujeción de la cucilla flojos | Apretar la tuercia/tornillo de sujeción de la cu-chilla (17 Nm) |
| Vibraciones o ruidos intensos | Tuerca/tornillo de sujeción de la cucilla flojos | Apretar la tuercia/tornillo de sujeción de la cu-chilla (17 Nm) |
| Cuchilla dañada | Cambiar cucilla |
Servicio técnico y atención al cliente
Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el n° de artículo de 10 dígitos que figura en la placa de características del aparato para jardín.
España
Robert Bosch España S.L.U.
Departamento de ventas Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid
Tel. Asesoramiento al cliente: 902 531 53
Fax: 902 531554
Venezuela
Robert Bosch S.A.
Final Calle Vargas. Edf. Centro Berimer P.B.
Boleita Norte
Caracas 107
Tel.: (0212) 2074511
México
Robert Bosch S. de R.L. de C.V.
Circuito G. Gonzáles Camarena 333
Centro de Ciudad Santa Fe - 01210 - México DF
Tel. Interior: (01) 800 6271286
Tel. D.F.: 52843062
E-Mail: arturo.fernandez@mx.bosch.com
20 | Portugués
Argentina
Robert Bosch Argentina S.A.
Av. Córdoba 5160
C1414BAW Ciudad Autónoma de Buenos Aires
Atención al Cliente
Tel.: (0810) 5552020
E-Mail: herramentas.bosch@ar.bosch.com
Perú
Robert Bosch S.A.C.
Av. República de Panamá 4045
Buzón Postal Lima 34 (Surquillo) - Lima
Tel.: (01) 7061100
Chile
Robert Bosch S.A.
Calle San Eugenio, 40
Nunoa - Santiago
Buzón Postal 7750000
Tel.: (02) 5203100
E-Mail: emasa@emasa.cl
Eliminación
¡No arroje los aparatos para jardín a la basura!
Solo para los países de la UE:
Conforme a la Directiva Europea 2002/96/CE sobre aparatos eléctricos y electrónicos inservibles, tras su transposición en ley nacional, deberán acumularse por separado los aparatos eléctricos y electrónicos para ser sometidos a un reciclaje ecológico.
Reservado el derecho de modificación.
