ROTAK 32 - Rasenmäher BOSCH - Kostenlose Bedienungsanleitung

Marke	BOSCH
Modell	ROTAK 32
Produkttyp	Elektrischer Rasenmäher
Nennleistungsaufnahme	1200 W
Schnittbreite	32 cm
Schnitthöhe	20 bis 60 mm (einstellbar)
Volumen des Grasfangkorbs	31 L
Gewicht (gemäß EPTA 01/2003)	6,6 kg
Schutzklasse	II (doppelte Isolierung)
Stromversorgung	230 V~, 50 Hz
Messertyp	Rotierendes Stahlmesser
Schalldruckpegel	79 dB(A)
Garantierter Schallleistungspegel	94 dB(A)
Vibration (a_h)	< 2,5 m/s², Unsicherheit K = 1,5 m/s²
Sicherheit	Messerbremse (Schnellstopp), Überlastschutz, Sicherheitsschalter
Wartung	Reinigung nach jedem Gebrauch, Messer bei Bedarf schärfen oder ersetzen, Überprüfung von Schrauben und Muttern
Ersatzteile	Messer, Messerschrauben, Grasfangkorb, Führungsholm, Netzkabel (Original Bosch Teile empfohlen)
Allgemeine Informationen	Nur für den Hausgebrauch; nicht im Regen verwenden; für Hanglagen mit Vorsicht geeignet

Häufig gestellte Fragen - ROTAK 32 BOSCH

Welche Leistung hat der BOSCH ROTAK 32 Rasenmäher?

Die Nennleistungsaufnahme beträgt 1200 W.

Welche Schnittbreite hat der ROTAK 32?

Die Schnittbreite beträgt 32 cm.

Wie stelle ich die Schnitthöhe ein?

Die Schnitthöhe lässt sich mit einem zentralen Einstellhebel von 20 bis 60 mm einstellen. Siehe Abbildung 4 in der Bedienungsanleitung.

Wie groß ist das Volumen des Grasfangkorbs?

Der Grasfangkorb hat ein Volumen von 31 Litern.

Ist der Rasenmäher für geneigtes Gelände geeignet?

Ja, aber mit Vorsicht. Es wird empfohlen, quer zum Hang zu mähen und nicht auf sehr steilen Hängen zu verwenden.

Was tun, wenn der Motor nicht anspringt?

Überprüfen Sie die Netzspannung, die Steckdose, das Verlängerungskabel und die Sicherung. Wenn der Überlastschutz ausgelöst hat, lassen Sie den Motor abkühlen und erhöhen Sie die Schnitthöhe.

Wie warte ich das Messer?

Tragen Sie Handschuhe, reinigen Sie das Messer nach Gebrauch und ersetzen Sie es, wenn es stumpf oder beschädigt ist. Ziehen Sie die Messerschraube/Mutter mit 17 Nm an.

Welche Arten von Verlängerungskabeln sollten verwendet werden?

Verwenden Sie ein zugelassenes Verlängerungskabel vom Typ H05VV-F oder H05RN-F mit einem Mindestquerschnitt von 1,0 mm² für 40 m, 1,5 mm² für 60 m oder 2,5 mm² für 100 m.

Wie reinige ich den Rasenmäher?

Trennen Sie das Gerät vom Netz, entfernen Sie den Korb und gegebenenfalls das Messer. Reinigen Sie das Gehäuse mit Wasser und einer Bürste und trocknen Sie es anschließend gründlich ab. Nicht mit einem Hochdruckreiniger reinigen.

Wo finde ich Ersatzteile?

Kontaktieren Sie den Bosch Kundendienst oder einen autorisierten Händler. Verwenden Sie nur Original-Bosch Teile. Beachten Sie die 10-stellige Artikelnummer auf dem Typenschild.

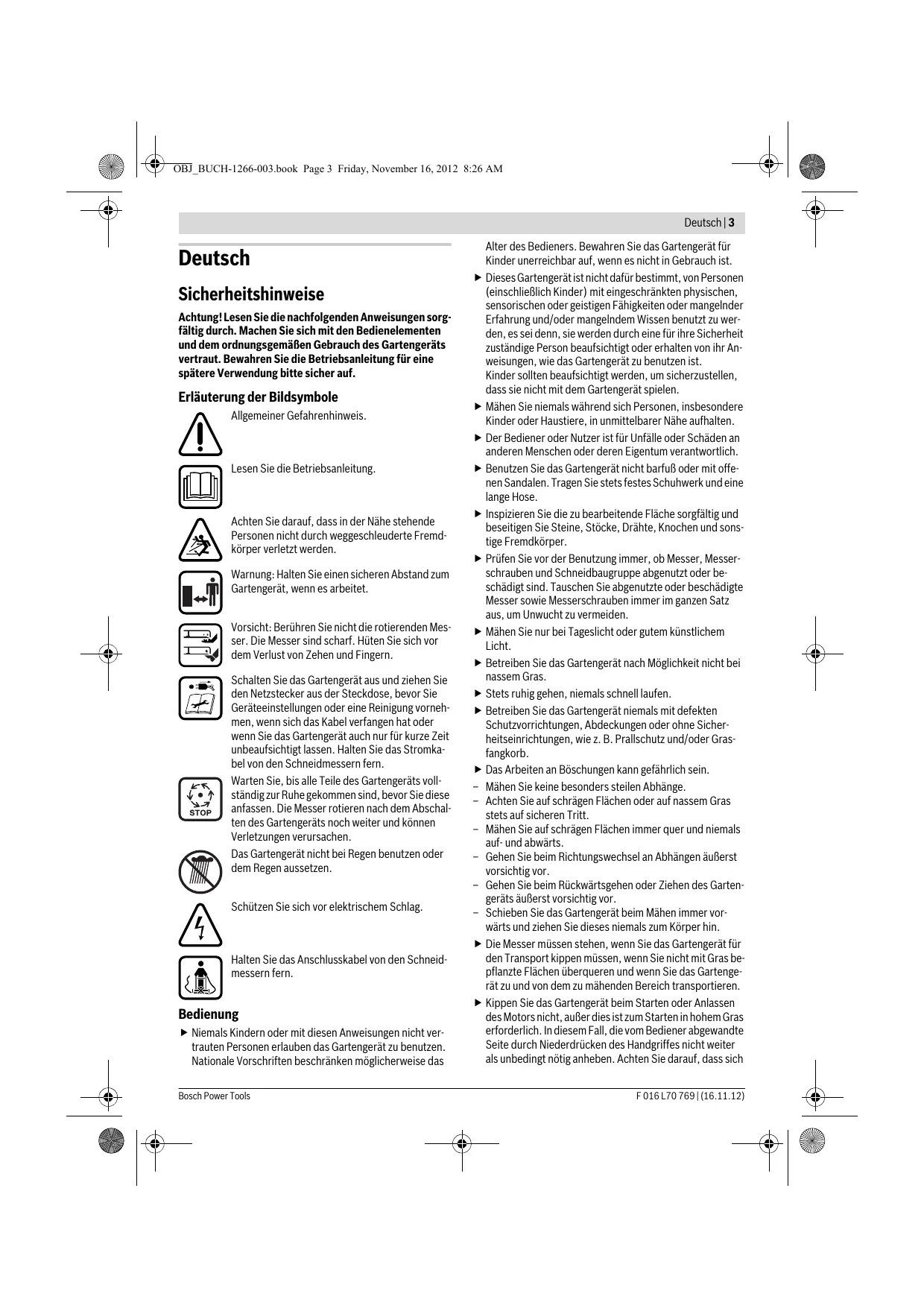

BEDIENUNGSANLEITUNG ROTAK 32 BOSCH

Achtung! Lesen Sie die nachfolgenden Anweisungen sorgfältig durch. Machen Sie sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch des Gartengeräts vertraut. Bewahren Sie die Betriebsanleitung für eine spätere Verwendung sicher auf.

Erläuterung der Bildsymbole

Allgemeiner Gefahrenhinweis.

Lesen Sie die Betriebsanleitung.

Achten Sie darauf, dass in der Höhe stehende Personen nicht durch weggeschleuderte Fremdkörper verletzt werden.

Warnung: Halten Sie einen sicheren Abstand zum Gartengerät, wenn es arbeitet.

Vorsicht: Berühren Sie nicht die rotierenden Messer. Die Messer sind scharf. Hüten Sie sich vor dem Verlust von Zehen und Fingern.

Schalten Sie das Gartengerät aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Sie Geräteeinstellungen oder eine Reinigung vornehmen, wenn sich das Kabel verfangen hat oder wenn Sie das Gartengerät auch nur für kurze Zeit unbeaufsichtigt lassen. Halten Sie das Stromkabel von den Schneidmessern fern.

Warten Sie, bis alle Teile des Gartengeräts vollständig zur Ruhe gekommen sind, bevor Sie diese anfassen. Die Messer rotieren nach dem Abschalten des Gartengeräts noch weiter und können Verletzungen verursachen.

Das Gartengerät nicht bei Regen benutzen oder dem Regen aussetzen.

Schützen Sie sich vor elektrischem Schlag.

Halten Sie das Anschlusskabel von den Schneidmessern fern.

Bedienung

Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben, das Gartengerät zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners.

Bewahren Sie das Gartengerät für Kinder unerreichbar auf, wenn es nicht in Gebrauch ist.

• Dieses Gartengerät ist nicht dafür bestimmt, von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gartengerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gartengerät spielen. Mähen Sie niemals, während sich Personen, insbesondere Kinder oder Haustiere, in unmittelbarer Nähe aufhalten. Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich. Benutzen Sie das Gartengerät nicht barfuß oder mit offenen Sandalen. Tragen Sie stets festes Schuhwerk und eine lange Hose. Inspizieren Sie die zu bearbeitende Fläche sorgfältig und beseitigen Sie Steine, Stöcke, Drähte, Knochen und sonstige Fremdkörper. Prüfen Sie vor der Benutzung immer, ob Messer, Messerschrauben und Schneidbaugruppe abgenutzt oder beschädigt sind. Tauschen Sie abgenutzte oder beschädigte Messer sowie Messerschrauben im ganzen Satz aus, um Unwucht zu vermeiden. Mähen Sie nur bei Tageslicht oder gutem künstlichem Licht. Betreiben Sie das Gartengerät nach Möglichkeit nicht bei nassem Gras. Gehen Sie stets ruhig, niemals schnell laufen. Betreiben Sie das Gartengerät niemals mit defekten Schutzvorrichtungen, Abdeckungen oder ohne Sicherheitseinrichtungen, wie z. B. Prallschutz und/oder Grasfangkorb. Das Arbeiten an Böschungen kann gefährlich sein.
• Mähen Sie keine besonders steilen Abhänge.
• Achten Sie auf schrägen Flächen oder auf nassem Gras stets auf sicheren Tritt.
• Mähen Sie auf schrägen Flächen immer quer und niemals auf- und abwärts.
• Gehen Sie beim Richtungswechsel an Abhängen äußerst vorsichtig vor.
• Gehen Sie beim Rückwärtsgehen oder Ziehen des Gartengeräts äußerst vorsichtig vor.
• Schieben Sie das Gartengerät beim Mähen immer vorwärts und ziehen Sie es niemals zum Körper hin. Die Messer müssen stehen, wenn Sie das Gartengerät für den Transport kippen müssen, wenn Sie nicht mit Gras bepflanzte Flächen überqueren und wenn Sie das Gartengerät zu und von dem zu mähenden Bereich transportieren. Kippen Sie das Gartengerät beim Starten oder Anlassen des Motors nicht, außer dies ist zum Starten in hohem Gras erforderlich. In diesem Fall, die vom Bediener abgewandte Seite durch Niederdrücken des Handgriffes nicht weiter als unbedingt nötig anheben. Achten Sie darauf, dass sich

keine Personen am Griff befinden, wenn Sie das Gartengerät wieder ablassen.

Schalten Sie das Gartengerät wie in der Betriebsanleitung beschrieben ein und achten Sie darauf, dass Ihre Füße ausreichend weit von rotierenden Teilen entfernt sind. Bringen Sie Ihre Hände und Füße nicht in die Höhe oder unter rotierende Teile. Halten Sie Abstand zur Auswurfzone, wenn Sie mit dem Gartengerät arbeiten. Heben bzw. tragen Sie das Gartengerät niemals bei laufendem Motor. Halten Sie Strom- und Verlängerungskabel vom Messer fern. Das Messer kann die Kabel beschädigen und Sie mit spannungsführenden Teilen in Berührung bringen. Vorsicht, es besteht die Gefahr eines elektrischen Schlages.

Netzstecker aus der Steckdose ziehen:

• immer wenn Sie sich vom Gartengerät entfernen,
• vor dem Beseitigen von Blockierungen,
• wenn Sie das Gartengerät überprüfen, reinigen oder an ihm arbeiten.
• nach der Kollision mit einem Fremdkörper. Überprüfen Sie das Gartengerät sofort auf Beschädigungen und lassen Sie es wenn nötig instand setzen.
• wenn das Gartengerät ungewöhnlich zu vibrieren beginnt (sofort prüfen).

Stromanschluss

Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen. Es wird empfohlen, dieses Gerät nur an eine Steckdose anzuschließen, die mit einem 30 mA Fehlerstrom-Schutzschalter abgesichert ist. Beim Austausch des Kabels an diesem Gerät nur die vom Hersteller vorgesehene Netzanschlussleitung verwenden, Bestell-Nr. und Typ siehe Betriebsanleitung. Den Netzstecker niemals mit nassen Händen anfassen. Die Netzanschlussleitung oder das Verlängerungskabel nicht überfahren, quetschen oder daran zerren, da es beschädigt werden könnte. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Das Verlängerungskabel muss den in der Betriebsanleitung aufgeführten Querschnitt haben und spritzwassergeschützt sein. Die Steckverbindung darf nicht im Wasser liegen.

Tragen Sie immer Gartenhandschuhe, wenn Sie im Bereich der scharfen Messer hantieren oder arbeiten.

Elektrische Sicherheit

Achtung! Schalten Sie vor Wartungs- oder Reinigungsarbeiten das Gartengerät aus und ziehen Sie den Netzstecker. Gleiches gilt, wenn das Stromkabel beschädigt, angeschnitten oder verwickelt ist. Nachdem das Gartengerät abgeschaltet wurde, drehen sich die Messer noch einige Sekunden weiter. Vorsicht - das rotierende Schneidmesser nicht berühren.

Ihr Gartengerät ist zur Sicherheit schutzisoliert und benötigt keine Erdung. Die Betriebsspannung beträgt 230 VAC, 50 Hz (für Nicht-EU-Länder 220 V, 240 V je nach Ausführung). Nur zugelassene Verlängerungskabel verwenden. Informationen erhalten Sie bei Ihrer autorisierten Kundendienststelle.

Es dürfen nur Verlängerungskabel der Bauart H05VV-F, H05RN-F oder IEC (60227 IEC 53, 60245 IEC 57) verwendet werden.

Falls Sie für den Betrieb des Gerätes ein Verlängerungskabel verwenden, dürfen nur Kabel mit folgenden Leiterquerschnitten verwendet werden:

1,0 mm²: maximale Länge 40 m - 1,5 mm²: maximale Länge 60 m - 2,5 mm²: maximale Länge 100 m

Hinweis: Wird ein Verlängerungskabel benutzt, muss dieses – wie bei den Sicherheitsvorschriften beschrieben – einen Schutzleiter besitzen, der über den Stecker mit dem Schutzleiter Ihrer elektrischen Anlage verbunden ist.

In Zweifelsfällen fragen Sie einen ausgebildeten Elektriker oder die nächste Bosch Service-Vertretung.

VORSICHT: Nicht vorschriftsmäßige Verlängerungskabel können gefährlich sein. Verlängerungskabel, Stecker und Kupplung müssen wasserdichte, für den Außenbereich zugelassene Ausführungen sein.

Kabelverbindungen sollen trocken sein und nicht auf dem Boden liegen.

Zur Erhöhung der Sicherheit wird empfohlen, einen FI-Schalter (RCD) mit einem Fehlerstrom von maximal 30 mA zu benutzen. Dieser FI-Schalter sollte vor jeder Benutzung überprüft werden.

Hinweis für Produkte, die nicht in GB verkauft werden: ACHTUNG: Zu Ihrer Sicherheit ist es erforderlich, dass der am Gartengerät angebrachte Stecker mit dem Verlängerungskabel verbunden wird. Die Kupplung des Verlängerungskabels muss vor Spritzwasser geschützt sein, aus Gummi bestehen oder mit Gummi überzogen sein. Das Verlängerungskabel muss mit einer Zugentlastung verwendet werden.

Die Anschlussleitung muss regelmäßig auf Schadensmerkmale überprüft werden und darf nur in einwandfreiem Zustand verwendet werden.

Wenn die Anschlussleitung beschädigt ist, darf sie nur von einer autorisierten Bosch-Werkstatt repariert werden.

Wartung

Tragen Sie immer Gartenhandschuhe, wenn Sie im Bereich der scharfen Messer hantieren oder arbeiten. Stellen Sie den Festsitz aller Muttern, Bolzen und Schrauben sicher, damit ein sicherer Arbeitszustand des Gartengeräts gewährleistet ist. Überprüfen Sie regelmäßig den Grasfangkorb auf Zustand und Abnutzung. Überprüfen Sie das Gartengerät und ersetzen Sie sicherheitshalber abgenutzte oder beschädigte Teile. Verwenden Sie ausschließlich für das Gartengerät vorgesehene Schneidmesser.

Deutsch | 5

Stellen Sie sicher, dass auszuwechselnde Teile von Bosch stammen.

Symbole

Die nachfolgenden Symbole sind für das Lesen und Verstehen der Betriebsanleitung von Bedeutung. Prägen Sie sich die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft Ihnen, das Gartengerät besser und sicher zu gebrauchen.

Symbol	Bedeutung
	Bewegungsrichtung
	Reaktionsrichtung
	Tragen Sie Schutzhandschuhe
	Gewicht
	Einschalten
	Ausschalten
	Gestattete Handlung
	Verbotene Handlung
	Zubehör/Ersatzteile

Bestimmungsgemäßer Gebrauch

Das Gartengerät ist dazu bestimmt, um im privaten Bereich den Rasen zu mähen.

Technische Daten

Rasenmäher	Rotak 32
Sachnummer		3 600 H85 B..
Nennaufnahmeleistung	W	1 200
Messerbreite	cm	32
Schnitthöhe	mm	20 - 60
Volumen, Grasfangkorb	l	31
Gewicht entsprechend EPTA-Procedure 01/2003	kg	6,6
Schutzklasse		☐/II
Seriennummer	siehe Typenschild amGartengerät
Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.
Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Garten-geräts. Die Handelsbezeichnungen einzler Gartengeräte können variieren.

Geräusch-/Vibrationsinformation

Messwerte für Geräusch ermittelt entsprechend 2000/14/EG (1,60 m Höhe, 1 m Abstand).

Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schalldruckpegel 79 dB(A); Schalleistungspegel 93 dB(A). Unsicherheit K = 1 dB.

Schwingungsgesamtwerte a_h (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 60335: a_h < 2,5 m/s², K = 1,5 m/s²

Konformitätserklärung (€

Wir erklären in alleiniger Verantwortung, dass das unter "Technische Daten" beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt:

EN 60335 gemäß den Bestimmungen der Richtlinien 2011/65/EU, 2004/108/EG, 2006/42/EG, 2000/14/EG. 2000/14/EG: Garantierter Schalleistungspegel 94 dB (A). Bewertungsverfahren der Konformität gemäß Anhang VI.

Produktkategorie: 32

Benannte Stelle:

SRL, Sudbury, England, Nr. 1088

Technische Unterlagen (2006/42/EG) bei: Bosch Lawn and Garden Ltd., PT-LG/ENS4,

Handlungsziel	Bild
Lieferumfang	1
Montage der Griffbügel	2
Grasfangkorb zusammenfügen	3
Grasfangkorb einsetzen/abnehmer	3
Schnitthöhe einstellen	4
Veränderungskabel anschließen	5
Einschalten	5
Ausschalten	5
Arbeitshinweise	5-6
Messerwartung	7
Zubehör auswahlen	7

6 | Deutsch

Fehlersuche

Symptom	Mögliche Ursache	Abhilfe
Motor lauft nicht an	Netzspannung fehl	Überprüfen und einschalten
	Netzsteckdose defekt	Andere Steckdose benutzten
	Verlängerungskabel beschädigt	Kabel überprüfen und austrauschen, falls beschädigt
	Sicherung hat ausgelöst	Sicherung austrauschen
	Verstopfung möglich	Unterseite des Gartengeräts prüfen und ggf. frei machen (tragen Sie immer Gartenhand-schuhe)
	Motorschutz hat angesprochen	Motor abkühlen setzen und größere Schnitthö-he einstellen
	Schnitthöhe für momentane Bedingungen zu niedrig	Größere Schnitthöhe einstellen
Gartengerät lauft mit Unterbre-chungen	Verlängerungskabel beschädigt	Kabel überprüfen und austrauschen, falls beschädigt
	Interne Verkabelung des Gartengerätes defekt	Kundendienst aufsuchen
	Motorschutz hat angesprochen	Motor abkühlen setzen und größere Schnitthö-he einstellen
Gartengerät hinterlässt unire-gelmäßiges Schnittbild und/oder Motor arbeitet schwer	Schnitthöhe zu niedrig	Größere Schnitthöhe einstellen
	Messer stumpf	Messer wechseln
	Verstopfung möglich	Unterseite des Gartengeräts prüfen und ggf. frei machen (tragen Sie immer Gartenhand-schuhe)
	Messer falsch herum montiert	Messer richtig herum montieren
Nach Einschalten des Garten-geräts dreht sich das Messer nicht	Messer durch Gras befindert	Gartengerät ausschaltenVerstopfung entfernen (tragen Sie immer Gartenhand-schuhe)
	Messer mutter/-schraube locker	Messer mutter/-schraube festziehen (17 Nm)
Starke Vibrationen/Geräusaiche	Messer mutter/-schraube locker	Messer mutter/-schraube festziehen (17 Nm)
	Messer beschädigt	Messer wechseln

Kundendienst und Anwendungsberatung

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen unbedingt die 10-stellige Sachnummer laut Typenschild des Gartengerätes an.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Unter www.bosch-pt.com können Sie online Ersatzteile bestellen oder Reparaturen anmelden.

Kundendienst: Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Anwendungsberatung: Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Österreich

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Schweiz

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Luxemburg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

F016L70769|(16.11.12)

Bosch Power Tools

Englisch | 7

Entsorgung

Werfen Sie Gartengeräte nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht, müssen nicht mehr gebrauchsfähige Elektro- und Elektronikgeräte getrennt gesammelt und

einer umweltgerechten Wiederverwertung zugeführt werden.

Änderungen vorbehalten.

Englisch

Sicherheitshinweise

Elektrische Sicherheit

Produktkategorie: 32

Bevollmächtigter Kontrolleur

SRL, Sudbury, England, Nr. 1088

Technisches Dossier (2006/42/EG) bei:

E-Mail: [e-mail]

Entfernen von Schmutz
