MANUAL DE UTILIZADOR ROTAK 32 BOSCH

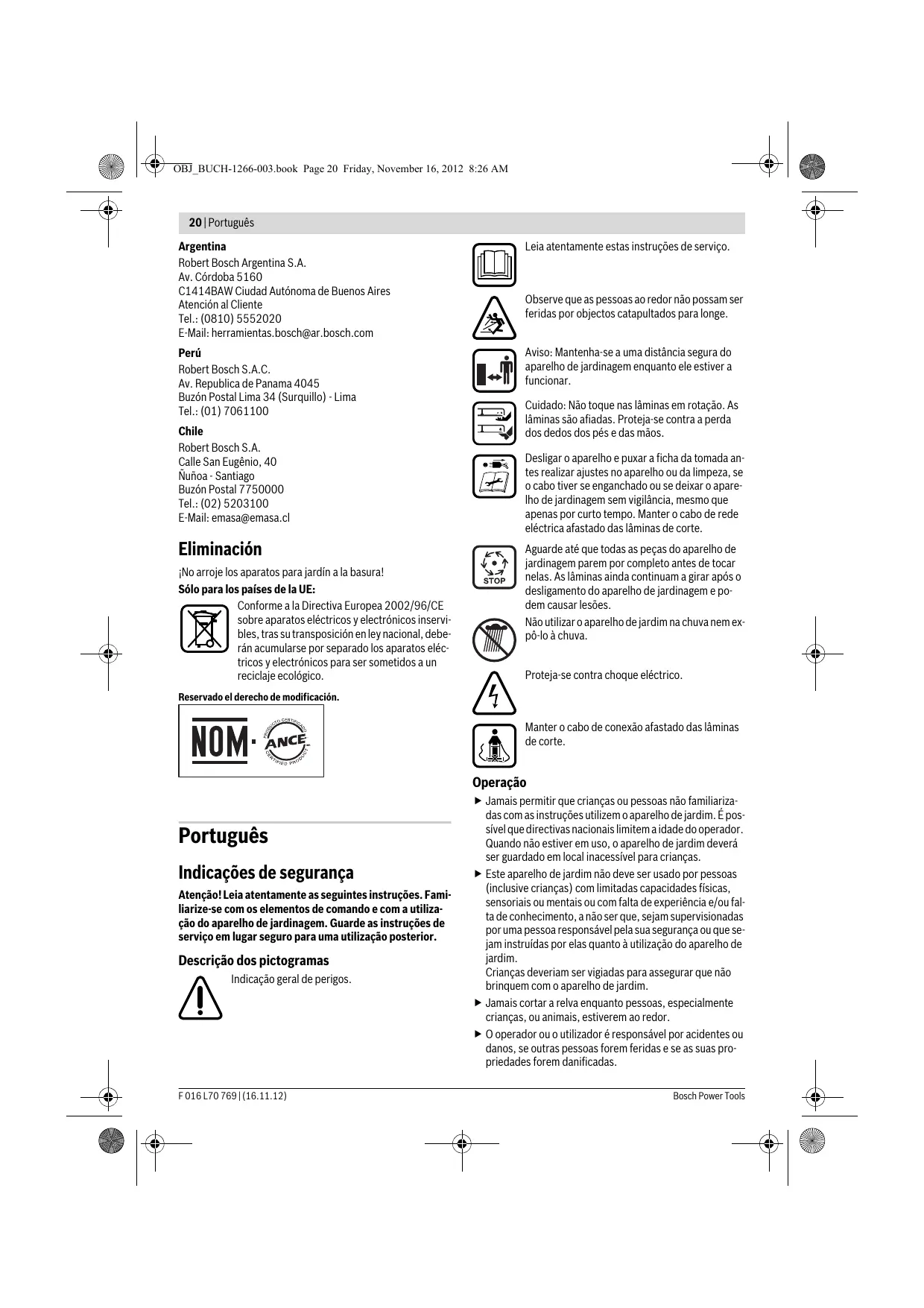

Indicações de segurança
Atenção! Leia atentamente as seguintes instruções. Familiarize-se com os elementos de comando e com a utilização do aparelho de jardinagem. Guarde as instruções de serviço em lugar seguro para uma utilização posterior.
Descrição dos pictogramas
Indicação geral de perigos.
F016L70769|(16.11.12)
Leia atentamente estas instruções de serviço.
Observe que as pessoas ao redor não possam ser feridas por objetos catapultados para longe.
Aviso: Mantenha-se a uma distância segura do aparelho de jardinagem quando ele estiver a funcionar.
Cuidado: Não toque nas lâminas em rotação. As lâminas são afiadas. Proteja-se contra a perda dos dedos dos pés e das mãos.
Desligar o aparelho e puxar a ficha da tomada antes de realizar ajustes no aparelho ou da limpeza, se o cabo tiver se enganchado ou se deixar o aparelho de jardinagem sem vigilância, mesmo que apenas por curto tempo. Manter o cabo de rede elétrica afastado das lâminas de corte.
Aguarde até que todas as peças do aparelho de jardinagem parem por completo antes de tocar nelas. As lâminas não continuam a girar após o desligamento do aparelho de jardinagem e podem causar lesões.
Não utilize o aparelho de jardim na chuva nem exponha-o à chuva.
Proteja-se contra choque elétrico.
Manter o cabo de conexão afastado das lâminas de corte.
- Não permitir que crianças ou pessoas não familiarizadas com as instruções utilizem o aparelho de jardim. É possível que disposições nacionais limitem a idade do operador. Quando não estiver em uso, o aparelho de jardim deverá ser guardado em local inacessível para crianças.
- Este aparelho de jardim não deve ser usado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais limitadas ou com falta de experiência e/ou conhecimento, a não ser que sejam supervisionadas por uma pessoa responsável pela sua segurança ou que sejam instruídas por elas quanto à utilização do aparelho de jardim.
Crianças devem ser vigiadas para assegurar que não brinquem com o aparelho de jardim.
- Jamais corte a relva enquanto pessoas, especialmente crianças, ou animais estiverem ao redor.
- O operador ou utilizador é responsável por acidentes ou danos, se outras pessoas forem feridas e se as suas propriedades forem danificadas.
- Não usar o aparelho de jardinagem com os pés descalços nem com sandálias abertas. Sempre usar sapatos firmes e calças longas. Controlar cuidadosamente a superfície a ser trabalhada para remover pedras, gravetos, arames, ossos e quaisquer outros corpos estranhos.
- Antes da utilização, deverá sempre controlar se as lâminas, os parafusos das lâminas e o modo de corte estão gastos ou danificados. Lâminas e parafusos de lâminas gastos ou danificados devem sempre ser substituídos por completo, para evitar desequilíbrios. Só corte a relva à luz do dia ou com boa iluminação artificial. Se possível, não deverá operar o aparelho de jardinagem com a relva molhada. Sempre andar com calma, jamais andar com rapidez.
- Jamais operar o aparelho de jardinagem se os dispositivos de proteção e coberturas estiverem defeituosos ou se os dispositivos de segurança, como por exemplo a proteção contra colisão e/ou o cesto de recolha da relva, não estiverem montados. O trabalho em taludes pode ser perigoso.
- Não corte a relva em locais extremamente inclinados.
- Ao trabalhar em superfícies inclinadas ou sobre relva molhada, deverá sempre andar com cuidado.
- Em superfícies inclinadas, a relva deverá ser cortada transversalmente à inclinação, jamais na direção da inclinação.
- Ao mudar de direção em declives, deverá sempre tomar muito cuidado.
- Ao andar para trás ou ao puxar o aparelho de jardinagem, deverá proceder com muito cuidado.
- Ao cortar a relva, deverá sempre empurrar o aparelho de jardinagem para a frente e jamais puxá-lo na direção do corpo. As lâminas devem estar paradas se tiver que inclinar o aparelho de jardinagem para o transporte, se tiver que passar por superfícies sem relva e se tiver que transportar o aparelho de jardinagem de ou para a área onde a relva deverá ser cortada.
- Não inclinar o aparelho de jardinagem ao ligá-lo nem ao dar partida no motor, a não ser que isto seja necessário para a partida em relva alta. Neste caso, deverá incliná-lo para o lado afastado do operador, premindo o punho para baixo, no entanto, não mais do que estritamente necessário. Observe que as mãos se encontram no punho ao abaixar novamente o aparelho de jardinagem.
- Desligar o aparelho de jardinagem como descrito nas instruções de serviço e observe que as mãos e os pés se encontram a uma distância suficiente das peças em rotação.
- Não permita que as suas mãos e os seus pés se encontrem perto nem sob as partes em rotação.
- Manter-se afastado da zona de expulsão ao trabalhar com o aparelho de jardinagem.
- Jamais levantar e transportar o aparelho de jardinagem com o motor ligado.
Manter o cabo de corrente elétrica e o cabo de extensão afastados das lâminas. As lâminas podem danificar o cabo de modo que o operador possa entrar em contacto com as peças sob tensão. Cuidado, há perigo de um choque elétrico.
Puxar a ficha da tomada de corrente:
- sempre que se afastar do aparelho de jardim, - antes de eliminar bloqueios, ao controlar e limpar o aparelho de jardim ou antes de trabalhar nele,
- após uma colisão com um corpo estranho. Controlar imediatamente se o aparelho de jardim apresenta danos e, se necessário, permita que seja reparado,
- se o aparelho de jardim começar a vibrar de forma anómala (controlar imediatamente).
Conexão de rede elétrica
A tensão da fonte de corrente deve coincidir com a placa de características do aparelho. - É recomendável conectar este aparelho a uma tomada protegida com um dispositivo de corrente residual de 30 mA. Ao substituir o cabo neste aparelho, só deverá usar cabos de ligação à rede previstos pelo fabricante, com o nº de encomenda e tipo indicado nas instruções de serviço. - Jamais tocar na ficha de rede com as mãos molhadas. - Não passar por cima do cabo de conexão à rede ou do cabo de extensão, nem esmagá-lo ou esticá-lo, pois isto poderia danificá-lo. Proteger o cabo contra calor, óleo e cantos afiados. - O cabo de extensão deve ter o diâmetro indicado na instrução de serviços e deve ser protegido contra respingos de água. A conexão de encaixe não deve estar na água.
Sempre usar luvas de jardinagem se estiver a trabalhar na área das lâminas afiadas.
Segurança elétrica
Atenção! Antes de trabalhos de manutenção ou de limpeza, deverá desligar o aparelho de jardinagem e puxar a ficha da tomada. O mesmo vale se o cabo de corrente elétrica estiver danificado, cortado ou emaranhado. A lâmina pode continuar a girar durante alguns instantes antes de o aparelho de jardinagem desligar. ▶ Cuidado - não tocar nas lâminas de corte em rotação.
Para a sua segurança, este aparelho de jardinagem tem um isolamento de proteção e não necessita de ligação à terra. A tensão de estrutura é de 230 V AC, 50 Hz (para países fora da União Europeia 220 V, 240 V conforme o modelo). Só utilizar cabos de extensão homologados. As informações podem ser obtidas numa oficina de serviço pós-venda Bosch.
Só devem ser utilizados cabos de extensão do modelo H05VV-F, H05RN-F ou IEC (60227 IEC 53, 60245 IEC 57).
Se utilizar um cabo de extensão para colocar o aparelho em funcionamento, só devem ser utilizados cabos com os seguintes diâmetros de condutor:
- 1,0 mm² máximo comprimento de 40 m
- 1,5 mm² máximo comprimento de 60 m
- 2,5 mm² máximo comprimento de 100 m
Nota: Se for utilizado um cabo de extensão, este deve possuir um condutor de proteção - como descrito nas diretivas de segurança - conectado através de uma ficha ao condutor de proteção do seu equipamento elétrico.
No caso de dúvidas, consulte um eletricista especializado ou a representação de serviço pós-venda Bosch mais próxima.
- CUIDADO: Cabos de extensão não corretos podem ser perigosos. Cabos de extensão, fichas e acoplamentos devem ser de modelos homologados para a utilização em áreas exteriores.
As conexões de cabos devem estar secas e não devem ser deitadas no chão.
Para uma maior segurança, recomendamos a utilização de um disjuntor de corrente de avaria (DCA), com uma corrente de avaria inferior a 30 mA. Este dispositivo de corrente residual deveria ser controlado antes de cada utilização.
Indicação para produtos que não foram vendidos na GB:
ATENÇÃO: Para a sua segurança é necessário que a ficha de rede do aparelho de jardinagem esteja conectada ao cabo de extensão. O acoplamento do cabo de extensão deve ser protegido contra respingos de água, ser de borracha ou ter um revestimento de borracha. O cabo de extensão deve ser realizado com um protetor contra esforços mecânicos.
O cabo de conexão deve ser controlado em intervalos regulares quanto a sinais de danos e só deve ser utilizado se estiver em estado impecável.
Se o cabo de ligação estiver danificado, este só deve ser reparado numa oficina de serviço autorizada Bosch.
Manutenção
- Sempre usar luvas de jardinagem se estiver a trabalhar na área das lâminas afiadas. Controlar se todas as porcas, cavilhas e parafusos estão firmes, para assegurar-se de que o aparelho de jardinagem trabalhe de forma impecável.
- Verificar regularmente o estado e o desgaste do cesto de recolha para a relva. Controlar o aparelho de jardinagem e, se necessário, substituir as peças gastas ou danificadas.
- Só utilizar as lâminas de corte previstas para o aparelho de jardinagem. Assegure-se de que as peças substituídas sejam da Bosch.
Símbolos
Os símbolos a seguir são importantes para a leitura e para a compreensão das instruções de serviço. Os símbolos e os seus significados devem ser memorizados. A interpretação correta dos símbolos facilita a utilização segura e aprimora a do aparelho de jardinagem.
Símbolo
Significado
Direção do movimento
Símbolo
Significado
Direção da reação
Usar luvas de proteção
Peso
Ligar
Desligar
Ação proibida
Acessórios/peças sobressalentes
O aparelho de jardinagem é destinado para cortar relva em áreas privadas.
Dados Técnicos
| Corta relvas | Rotak 32 |
| N° do produits | 3600 H85 B.. |
| Potência nominal consumida | W | 1200 |
| Largura da lâmina | cm | 32 |
| Altura de corte | mm | 20 – 60 |
| Volume,cesto para recolha de relva | l | 31 |
| Peso conforme EPTA-Procedure 01/2003 | kg | 6,6 |
| Classe de proteção | | ☐/II |
| Número de série | veja a placá de caracteristicas do aparelho de jargi-nagem |
As indicações valem para tensões nominais [U] de 230 V. Estas indicações podem variar dependendo de tensões inferiores e dos modelos específicos do país.
Observar o número de produtos no lugar de características do seu aparelho de jardinagem. A designação comercial dos aparelhos de jardinagem individuais pode variar.
Valores de medição para ruídos, determinados conforme 2000/14/CE (1,60 m de altura, 1 m de distância).
O nível de ruído avaliado como A do aparelho é tipicamente: Nível de pressão acústica 79 dB(A); Nível de potência acústica 93 dB(A). Incerteza K = 1 dB.
Totais valores de vibrações ah (soma dos vetores de três direções) e incerteza K averiguada conforme EN 60335: ah < 2,5m / s2 , K = 1,5m / s2 .
Português 23
Declaramos sob nossa exclusiva responsabilidade que o produto descrito nos "Dados técnicos" cumpre as seguintes normas ou documentos normativos: EN 60335 conforme as determinações das diretivas 2011/65/UE, 2004/108/CE, 2006/42/CE, 2000/14/CE.
2000/14/CE: Nível de potência acústica garantido de 94 dB(A). Processo de avaliação da conformidade de acordo com o anexo VI.
Categoria de produto: 32
Entidade mencionada:
SRL, Sudbury, England, Nr. 1088
Montagem e funcionamento
| Meta de acção | Figura |
| Volume de fornecimento | 1 |
| Montagem dos punhos | 2 |
| Adicionar o cesto de recolha da relva | 3 |
| Montar/retirar o cesto de recolha da relva | 3 |
| Ajustar aaltará de corte | 4 |
| Aplicar o cabo de extensão | 5 |
| Ligar | 5 |
| Desligar | 5 |
| Indicações de trabalho | 5 – 6 |
| Manutenção da lámina | 7 |
| Selecionar acessórios | 7 |
Busca de erros
| Sintomas | Possível causa | Solução |
| O motor não arranca | Falta tensão de rede | Controlar e ligar |
| Tomada de rede elétrica com defeito | Utilizar uma outra tomada |
| Cabo de extensão danificado | Controlar o cabo e substituir se estiver danificado |
| O fusível foi actionado | Substituir o fusível |
| É possível queURTAMa obstrução | Controlar o lado de baixo do aparheiro de jardinagem e eliminating a obstruição, se for necessário (sempre usar luvas de jardinagem) |
| A proteção motor foi activada | Deixar o motor arrefecer eLERMatar a altitude de corte |
| A altitude de corte não é suficiente para as condições actuais | Aumentar a altitude de corte |
| O aparheiro de jardinagem funciona com interrupções | Cabo de extensão danificado | Controlar o cabo e substituir se estiver danificado |
| A cablagem interno do aparheiro de jardinagem está com defeito | Dirija-se a uma oficina de service pós-venda |
| A proteção motor foi activada | Deixar o motor arrefecer eLERMatar a altitude de corte |
| O aparheiro de jardinagem produz um resultado de corte irregular e/ou O motor travaça com dificuldades | Altura de corte muito demais | Aumentar a altitude de corte |
| As lâminas está embotadas | Substituir a lâmina |
| É possível queURTAMa obstruição | Controlar o lado de baixo do aparheiro de jardinagem e eliminating a obstruição, se for necessário (sempre usar luvas de jardinagem) |
| Lâmina montada do lado errado | Montar a lâmina do ladoCERTO |
| Após ligar o aparheiro de jar-dinagem, a lâmina de corte não gira | A lâmina é impedida pela relva | Desligar o aparheiro de jardinagemRemover a obstruição (sempre usar luvas de jardinagem) |
| Porca/parafuso da lâmina soltos | Apertar porca/parafuso da lâmina (17 Nm) |
| Fortes vibrações/ruídos | Porca/parafuso da lâmina soltos | Apertar porca/parafuso da lâmina (17 Nm) |
| Lâmina danificada | Substituir a lâmina |
Bosch Power Tools
F016L70769|(16.11.12)
24|Italiano
Serviço pós-venda e consultoria de aplicação
Para todas as questões e encomendas de peças sobressalentes é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características do aparelho de jardim.
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E-3E
1800 Lisboa
Tel.: 218500000
Fax: 218511096
Brasil
Robert Bosch
Caixa postal 1195
13065-900 Campinas
Tel.: (0800) 7045446
www.bosch.com.br/contacto
Eliminação
Não deitar aparhos de jardinagem no lixo doméstico!
Apenas países da União Europeia:
De acordo com a diretiva europeia
2002/96/CE para aparelhos elétricos e eletrônicos velhos, e com as respectivas realizações nas leis nacionais, os aparelhos elétricos e eletrônicos que não servem mais para utili
zação, devem ser enviados separadamente a uma reciclagem ecológica.
Sobreserva de alterações.
