MANUALE UTENTE ROTAK 32 BOSCH
Attenzione! Leggere attentamente le istruzioni sotto indicate. Acquisire dimestichezza con gli elementi di lavoro e il corretto utilizzo dell'apparecchio per il giardinaggio. Conservare in luogo sicuro il presente manuale di istruzioni d'uso per eventuali necessità future.

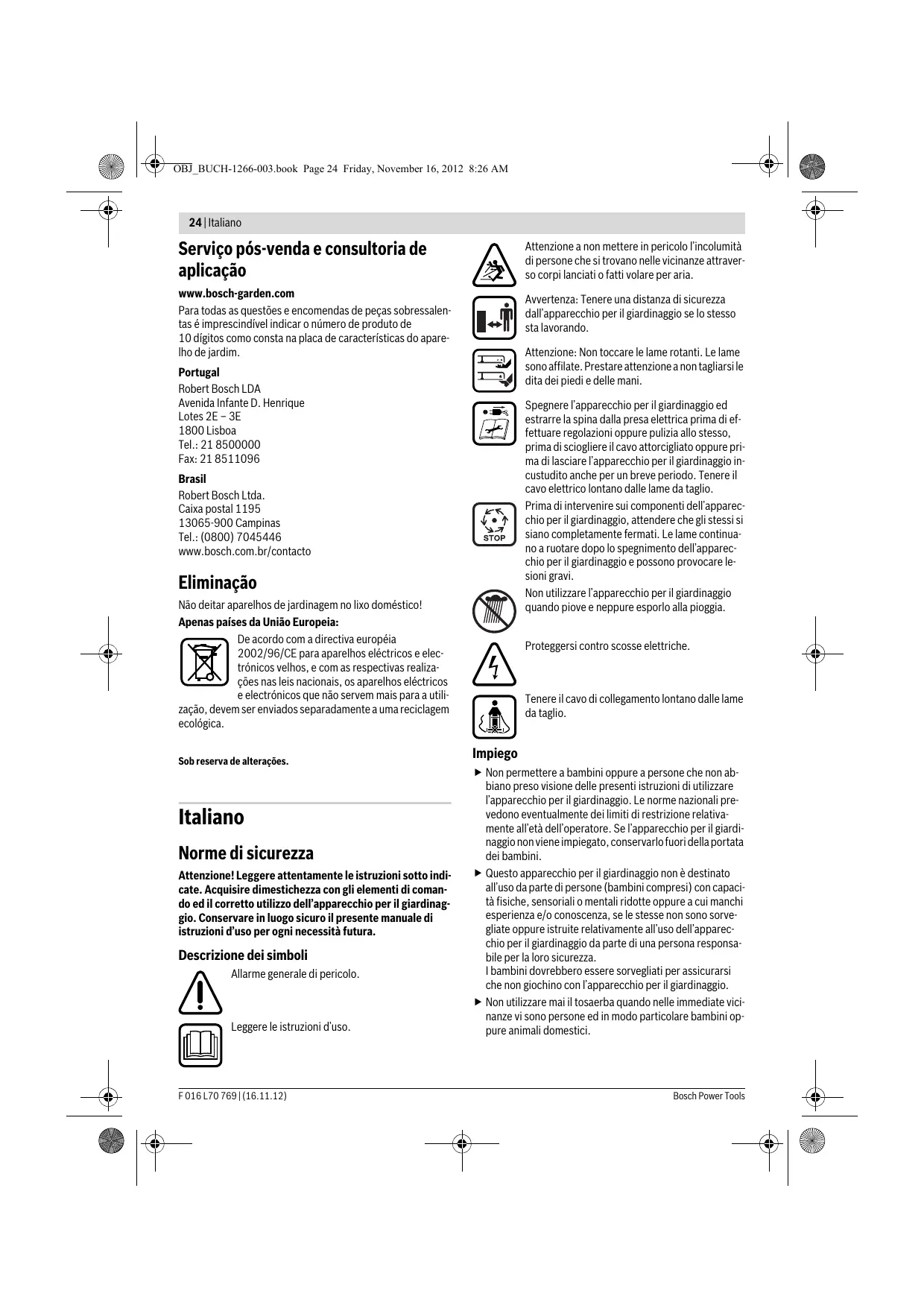

Descrizione dei simboli
Allarme generale di pericolo.
Leggere le istruzioni d'uso.
Attenzione a non mettere in pericolo l'incolumità di persone che si trovano nelle vicinanze attraverso corpi lanciati o fatti volare per aria.
Avvertenza: Tenere una distanza di sicurezza dall'apparecchio per il giardinaggio se lo stesso sta lavorando.
Attenzione: Non toccare le lame rotanti. Le lame sono affilate. Prestare attenzione a non tagliarsi le dita dei piedi e delle mani.
Spegnere l'apparecchio per il giardinaggio ed estrarre la spina dalla presa elettrica prima di effettuare regolazioni oppure pulizia allo stesso, prima di sciogliere il cavo attorcigliato oppure prima di lasciare l'apparecchio per il giardinaggio incustodito anche per un breve periodo. Tenere il cavo elettrico lontano dalle lame da taglio.
Prima di intervenire sui componenti dell'apparecchio per il giardinaggio, attendere che gli stessi si siano completamente fermati. Le lame continuano a ruotare dopo lo spegnimento dell'apparecchio per il giardinaggio e possono provocare lesioni gravi.
Non utilizzare l'apparecchio per il giardinaggio quando piove e neppure esporlo alla pioggia.
Proteggersi contro scosse elettriche.
Tenere il cavo di collegamento lontano dalle lame da taglio.
Impiego
Non permettere a bambini oppure a persone che non abbiano preso visione delle presenti istruzioni di utilizzare l'apparecchio per il giardinaggio. Le norme nazionali prevedono eventualmente dei limiti di restrizione relativamente all'età dell'operatore. Se l'apparecchio per il giardinaggio non viene impiegato, conservarlo fuori della portata dei bambini. Questo apparecchio per il giardinaggio non è destinato all'uso da parte di persone (bambini compresi) con disabilità fisiche, sensoriali o mentali ridotte oppure a cui manchi esperienza e/o conoscenza, se le stesse non sono sorvegliate oppure istruite relativamente all'uso dell'apparecchio per il giardinaggio da parte di una persona responsabile per la loro sicurezza. I bambini dovrebbero essere sorvegliati per assicurarsi che non giochino con l'apparecchio per il giardinaggio. Non utilizzare mai il tosaerba quando nelle immediate vicinanze vi sono persone ed in modo particolare bambini oppure animali domestici.
L'operatore o l'utente è responsabile degli incidenti o dei rischi in cui possono incorrere le altre persone o le loro proprietà. ► Mai utilizzare l'apparecchio per il giardinaggio a piedi nudi né calzando sandali aperti. Portare sempre robuste scarpe di sicurezza e pantaloni lunghi. Ispezionare accuratamente la superficie da lavorare e avere cura di rimuovere eventuali pietre, bastoni, fili metallici, ossi e qualunque altro tipo di corpo estraneo. ► Prima dell'impiego controllare sempre visivamente che le lame, le viti delle lame ed il gruppo di taglio non siano usurati o danneggiati. Al fine di evitare squilibri, in caso di usura o danneggiamento delle lame e delle viti delle lame, sostituire sempre la serie completa. ► Procedere alla tosatura dell'erba solamente di giorno o con una buona illuminazione artificiale. Se possibile, evitare di utilizzare l'apparecchio per il giardinaggio sull'erba bagnata. ► Camminare sempre e non correre mai. ► Mai utilizzare l'apparecchio per il giardinaggio con dispositivi di protezione e copertura difettosi oppure senza dispositivi di sicurezza, come per esempio deflettore protettivo e/o cestello raccoglierba. La tosatura dell'erba sulle scarpate può essere pericolosa. - Non tosare l'erba su pendenze eccessivamente ripide. - In caso di superfici con una certa pendenza oppure in caso di erba bagnata, attenzione a non scivolare. - In caso di superfici con una certa pendenza, tosare l'erba trasversalmente e non procedere mai in senso perpendicolare alla pendenza. - Porre estrema cautela nell'invertire direzione sulle pendenze. - Operare con estrema attenzione quando si arretra o quando si tira l'apparecchio per il giardinaggio. - Durante la tosatura dell'erba avere cura di spingere l'apparecchio per il giardinaggio sempre in avanti e di non tirarlo mai in direzione del proprio corpo. Le lame devono essere sempre completamente ferme prima di ribaltare l'apparecchio per il giardinaggio per trasportarlo su superfici non erbose e alla/dalla zona da trattare. - Durante l'operazione di accensione oppure avviamento del motore non ribaltare l'apparecchio per il giardinaggio a meno che questo non sia indispensabile per l'avviamento nell'erba alta. In quel caso, premendo verso il basso l'impugnatura, sollevare la parte lontana dall'operatore non più di quanto strettamente necessario. Al momento di abbassare di nuovo l'apparecchio per il giardinaggio, fare attenzione a tenere entrambe le mani sull'impugnatura. Accendere l'apparecchio per il giardinaggio come descritto nelle istruzioni d'uso e fare attenzione che i piedi siano a distanza sufficiente dalle parti rotanti. Non mettere le mani ed i piedi vicino o sotto le parti rotanti. ► Lavorando con l'apparecchio per il giardinaggio mantenere sempre una certa distanza dalla zona di espulsione.
Non sollevare, né trasportare mai l'apparecchio per il giardinaggio con il motore in funzione. - Tenere il cavo elettrico ed il cavo di prolunga lontano dalle lame. La lama può danneggiare i cavi e far toccare di conseguenza parti sotto tensione. Attenzione, esiste il pericolo di una scossa elettrica.
Estrarre la spina dalla presa:
- ogniqualvolta si lascia l'apparecchio per il giardinaggio incustodito,
- prima dell'eliminazione di bloccaggi,
- quando si effettuano controlli, interventi di pulizia oppure lavori all'apparecchio per il giardinaggio,
- in seguito ad una collisione con corpi estranei. Controllare immediatamente l'apparecchio per il giardinaggio in merito a danneggiamenti e, se necessario, far effettuare le dovute riparazioni,
- se l'apparecchio per il giardinaggio inizia a vibrare in modo insolito (controllare immediatamente).
Collegamento all'alimentazione elettrica
La tensione riportata sulla targhetta di identificazione dell'apparecchio deve corrispondere alla tensione della rete elettrica di alimentazione. Si consiglia di collegare questo apparecchio soltanto ad una presa di corrente protetta con un interruttore di sicurezza per correnti di guasto con 30 mA. In caso di sostituzione del cavo su questo apparecchio, utilizzare esclusivamente il cavo di collegamento alla rete previsto dal produttore, per quanto riguarda No. di ordinazione e tipo vedi istruzioni d'uso. Non afferrare mai la spina di rete con mani bagnate. Non passare con veicoli sul cavo di collegamento alla rete oppure sul cavo di prolunga, non schiacciarli né sottoporli a strappi in quanto potrebbero subire dei danni. Proteggere il cavo da calore troppo forte, da olio e da spigoli taglienti. Il cavo di prolunga deve avere il diametro riportato nelle istruzioni d'uso e deve essere protetto contro gli spruzzi dell'acqua. Il collegamento a spina non deve trovarsi in acqua.
Mettere sempre quanti da giardino maneggiando o lavorando nel settore delle lame taglienti.
Sicurezza elettrica
Attenzione! Spegnere l'apparecchio per il giardinaggio ed estrarre la spina alla presa di corrente prima di passare ad eseguire lavori di manutenzione o di pulizia. Lo stesso vale quando il cavo di alimentazione dovesse essere danneggiato, tagliato oppure anche aggrovigliato. Le lame continuano a ruotare ancora per alcuni secondi dopo lo spegnimento dell'apparecchio per il giardinaggio. Attenzione - mai toccare la lama di taglio in rotazione.
Per sicurezza, il Vostro apparecchio per il giardinaggio è equipaggiato con un isolamento di protezione e non richiede nessuna messa a terra. La tensione di esercizio corrisponde a
26|Italiano
230 V AC, 50 Hz (per paesi non appartenenti all'UE 220 V, 240 V a seconda del modello). Utilizzare esclusivamente cavi di prolunga omologati. Per ulteriori informazioni rivolgersi ad un Centro di assistenza Clienti autorizzato.
Possono essere utilizzati esclusivamente cavi di prolunga del tipo H05VV-F, H05RN-F o IEC (60227 IEC 53, 60245 IEC 57).
In caso di utilizzo della macchina con un cavo di prolunga, devono essere impiegati esclusivamente cavi che abbiano le seguenti sezioni trasversali:
- 1,0 mm²: lunghezza massima 40 m
- 1,5 mm²: lunghezza massima 60 m
- 2,5 mm²: lunghezza massima 100 m
Avvertenza: Se si utilizza un cavo di prolunga è necessario che questo - come indicato nelle norme di sicurezza - sia dotato di un conduttore di protezione che, attraverso la spina, sia collegato al conduttore di protezione del Vostro impianto elettrico.
In caso di dubbi, rivolgersi ad un elettricista professionista oppure alla rappresentanza Bosch Service più vicina.
ATTENZIONE: Cavi di prolunga non conformi alle norme possono essere pericolosi. I cavi di prolunga, le spine ed i raccordi devono essere di tipo impermeabile all'acqua e devono essere omologati per l'uso in ambienti esterni.
I collegamenti dei cavi devono essere asciutti e non devono poggiare per terra.
Per una maggiore sicurezza, si consiglia di usare un interruttore a corrente di guasto (RCD) con una corrente di guasto massima di 30 mA. Questo interruttore a corrente di guasto dovrebbe essere controllato prima di ogni impiego.
Indicazione per prodotti che non vengono venduti in GB:
ATTENZIONE: Per la Vostra sicurezza è necessario che la spina applicata all'apparecchio per il giardinaggio sia collegata al cavo di prolunga. Il raccordo del cavo di prolunga deve essere protetto contro gli spruzzi dell'acqua, deve essere di gomma oppure essere coperto da gomma. Il cavo di prolunga deve essere usato con un dispositivo di scarico della trazione.
Il cavo di collegamento deve essere controllato regolarmente in merito ad eventuali danneggiamenti e può essere impiegato esclusivamente in perfette condizioni.
Se il cavo di collegamento è danneggiato, esso deve essere riparato esclusivamente da un' Officina Bosch autorizzata.
Manutenzione
▷ Indossare sempre guanti da giardinaggio quando si maneggia o si lavora nell'area delle lame taglienti. Per garantire che il tagliasiepi possa operare in condizioni di assoluta sicurezza, assicurarsi sempre che tutti i dadi, i bulloni e le viti siano ben serrati. ▷ Controllare regolarmente le condizioni e lo stato di usura del cestello raccoglierba. ▷ Controllare l'apparecchio per il giardinaggio e, per ragioni di sicurezza, sostituire le parti usurate o danneggiate. Per la macchina da giardinaggio, utilizzare esclusivamente le lame da taglio previste.
▷ Accertarsi che le parti di ricambio montate siano approvate da Bosch.
Simboli
Il significato. L'interpretazione corretta dei simboli contribuisce a un utilizzo migliore e più sicuro dell'apparecchio per il giardinaggio.
Simbolo
Significato
Direzione di movimento
Direzione di reazione
Indossare i guanti di protezione
Peso
Accensione
Spegnimento
Operazione permessa
Operazione vietata
Accessori opzionali/pezzi di ricambio
Questo apparecchio per il giardinaggio è stato progettato per tosare l'erba di prati in settori privati.
Dati tecnici
| Tosaerba | | Rotak 32 |
| Codice prodotto | | 3 600 H85 B.. |
| Potenza nominale assorbita | W | 1 200 |
| Larghezza lame | cm | 32 |
| Altezza di taglio | mm | 20 – 60 |
| Capacità cestello raccoglierba | I | 31 |
| Peso in funzione della EPTA-Procedure 01/2003 | kg | 6,6 |
Classe di sicurezza /II I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di modelli specifici dei paesi di impiego, questi dati possono variare. Si prega di tenere presente il codice prodotto applicato sulla targhetta di identificazione dell'apparecchio per il giardinaggio. Le denominazioni commerciali di apparecchi per il giardinaggio possono essere differenti.
Italiano | 27
Tosaerba
Rotak 32
Numero di serie
vedi targhetta del tipo sull'apparecchio per il giardinaggio
I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di modelli specifici dei paesi di impiego, questi dati possono variare.
Si prega di tenere presente il codice prodotto applicato sulla targhetta di identificazione dell'apparecchio per il giardinaggio. Le denominazioni commerciali di apparecchi per il giardinaggio possono essere differenti.
Valori misurati per la rumorosità rilevati conformemente alla norma 2000/14/CE (1,60 m altezza, 1,0 m distanza).
Il livello di rumore stimato A dell'apparecchio ammonta normalmente: Livello di pressione acustica 79 dB(A); livello di potenza sonora 93 dB(A). Incertezza della misura K = 1 dB.
Valori complessivi di oscillazione ah (somma vettoriale delle tre direzioni) e incertezza della misura K misurati conformemente alla norma EN 60335:
ah < 2,5m / s2,K = 1,5m / s2
Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei «Dati tecnici» è conforme alle seguenti normative oppure ai relativi documenti: EN 60335 in base alle prescrizioni delle direttive 2011/65/UE, 2004/108/CE, 2006/42/CE, 2000/14/CE.
2000/14/CE: Livello di potenza sonora garantito 94 dB(A). Procedimento di valutazione della conformità secondo appendice VI.
Categoria di prodotto: 32
Ente designato:
SRL, Sudbury, England, Nr. 1088
| Scopo dell'operazione | Figura |
| Volume di fornitura | 1 |
| Montaggio dell'impugnatura | 2 |
| Assemblaggio del cestello raccoglierba | 3 |
| Inserimento/rimozione del cestello raccoglierba | 3 |
| Regolazione dell'altezza di taglio | 4 |
| Collegamento del cavo di prolunga | 5 |
| Avviamento | 5 |
| Arresto | 5 |
| Indicazioni operative | 5 - 6 |
| Manutenzione della lama | 7 |
| Selezione accessori | 7 |
Individuazione dei guasti e rimedi
| Problema | Possibili cause | Rimedi |
| Il motore non funziona | Tensione di rete assente | Controllare ed insereire |
| Presa elettrica difettosa | Utilizzare un'altra presa |
| Cavo di prolonga danneggiato | Controllare il cav o, se necessario, sostiturlo |
| Il fusabile è scattato | Sostituire il fusabile |
| Possibile ostruzione | Controllare la parte inferiore dell'apparecchio per il giardinaggio e, se necessario, eliminare l'ostruzione (portare sempre quanti per giardi-naggio) |
| La protezione del motore è scattata | Lasciare raffreddare il motore e regolare un'al-tezza di taglio maggiore |
| Altezza di taglio troppo Bassa per le condizioni attuali | Regolare una maggiore altezza di taglio |
Bosch Power Tools
F016L70769|(16.11.12)
28|Nederlands
| Problema | Possibili cause | Rimedi |
| L'apparechchio per il giardinagio funziona con interruzioni | Cavo di prolunga danneggiato | Controllare il cavo e, se necessario, sostiturlo |
| Cablaggio interno dell'apparechchio per il giardinaggio difettoso | Contattare il centro assistenza clienti |
| La protezione del motore è scattata | Lasciare raffreddare il motore e regolare un'al-tezza di taglio magiore |
| L'apparechchio per il giardinagio lascia trace di taglio irregulari e/o Il motore lavora con dificilità | Altezza di taglio troppo Bassa | Regolare una magiore altezza di taglio |
| Lame Senza filo | Sostituzione della lama |
| Possible ostruzione | Controllare la parte inferiore dell'apparecchio per il giardinaggio e, se necessario, eliminare l'ostruzione (portare sempre quanti per giardinaggio) |
| Lama montata in posizione errata | Montare la lama nella posizione corretta |
| La lama da taglio non ruota do-po aver acceso l'apparecchio per il giardinaggio | Lama bloccata da erba | Spagnere l'apparecchio per il giardinaggio Eliminare l'ostruzione (portare sempre quanti per giardinaggio) |
| Dado/vite della lama allentato/allentata | Serrare saldamente il dato/vite della lama (17 Nm) |
| Vibrazioni e rumore excessivi | Dado/vite della lama allentato/allentata | Serrare saldamente il dato/vite della lama (17 Nm) |
| Lama danneggiata | Sostituzione della lama |
Assistenza clienti e consulenza impieghi
Per ogni tipo di richiesta o di ordinazione di pezzi di ricambio, è indispensabile comunicare sempre il codice prodotto a dieci cifre riportato sulla targhetta di fabbricazione dell'apparecchio per il giardinaggio.
Italia
Officina Elettroutensili
Robert Bosch S.p.A
Corso Europa, ang. Via Trieste 20
20020 LAINATE (MI)
Tel.: (02) 3696 2663
Fax: (02) 3696 2662
Fax: (02) 3696 8677
E-Mail: officina.elettrottensili@it.bosch.com
Svizzera
Tel.: (044) 8471513
Fax: (044) 8471553
E-Mail: Aftersales-service@de.bosch.com
Smaltimento
Non gettare gli apparecchi per il giardinaggio tra i rifiuti domestici!
Solo per i Paesi della CE:
Conformemente alla direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e all'attuazione del recepimento nel diritto nazionale, le apparecchiature elettriche ed elettroniche diventate inservibili
devono essere raccolte separatamente ed essere inviati ad una riutilizzazione ecologica.
Con ogni riserva di modifiche tecniche.
