GEBRUIKSAANWIJZING BSA34 ELU

Dansk 1
Deutsch 8
English 16
Espanol 23
Français 30
Italiano 37
Nederlands 44
Norsk 51
Portugués 57
Suomi 64
Svenska 70
Elambdaika 76

Copyright Elu

A

B
C

D
E

F
G

DANSK

OPLADELIG BOREMASKINE/ SKRUETRAEKKER BSA34

Tillykke!

U heeft gekozen voor een elektrische machine van Elu. Jarenlange ervaring, voortduren de Produktontwikkeling en innovatie maken Elu tot een betrouwbare partner voor de professionele gebruiker.

Inhoudsopgave

Technische gegevens	nI - 1
EG-Verklang der overeenstemming	nI - 1
Veiligheidsinstructies	nI - 2
Inhoud van de verpakking	nI - 3
Beschrijving	nI - 4
Elektrische verilgheid	nI - 4
Gebruik van verlengsnoeren	nI - 4
Monteren en instellen	nI - 4
Aanwijzingen voor gebruik	nI - 5
Onderhoud	nI - 6
Garantie	nI - 7

Technische gegevens

		BSA34
Spanning	V	9,6
Toerental, onbelast
lage snelheid	min-1	0-300
hoge snelheid	min-1	0-1.100
Max. koppel	Nm	19
Boorhoudercapaciteit	mm	10
Maximum boorcapaciteit in staal/hout	mm	10/22
Gewicht (zonder accu)	kg	1,1
Accu
Spanning	V	9,6
Capaciteit	Ah	1,25
Gewicht	kg	0,4
Oplader
Netspanning	VAC	230
Oplaadduur (ca.)	h	1
Gewicht	kg	0,4
Zekeringen:
230 V machines		10 A

In deze handleiding worden de volgende pictogrammen gebruikt:

Duidt op möglichl lichamelijk letsel, levensgevaar of kans op beschadiging van de machine indien de instructies in deze handleiding worden genedeerd.

Geeft elektrische spanning aan.

Brandgevaar.

EG-Verklaring van overeenstemming

BSA34

Elu verkaart dat deze elektrische machines in overeenstemming zijn met: 98/37/EEG, 89/336/EEG, 73/23/EEG, EN 50144, EN 50260, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3.

Neem voor meer informatie contact op met Elu,
zie het adres hieronder of op de achechterkant van deze
handleiding.

Niveau van de geluidsdruk overeenkomstig 86/188/EEG & 98/37/EEG, gemeten volgens EN 50144:

		BSA34
LpA(geluidsdruk)	dB(A)*	70
LwA(geluidsvermogen)	dB(A)	83

• op de werkplek

Neem de vereiste maatregelen voor gehoorbescherming wanner de geluidsdruk het niveau van 85 dB(A) overschrijdt.

Gewogen kwadratische gemiddelde waarde van de vsennelling overeenkomstig EN 50144:

NEDERLANDS

BSA34

<2,5m/s²

Veiligheidsinstructies

Neem bij het gebruik van elektrische machines altijd deplaatselijk geldende veiligheidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees ook onderstaande instructies aandachtig door voordat u met de machine gaat werken. Bewaar deze instructies zorgvuldig!

Algemeen

1 Zorg voor een opgeruimde werkomgeving
Een rommelige werkomgeving leidt tot ongelukken.
2 Houd rekening met omgevingsinvloeden
Stel elektrische machines nicht bloot aan vocht.
Zorg dat de werkomgeving goed is verlicht.
Gebruik elektrische machines Niet in de buurt van brandbare vloeistoffen of gassen.

3 Voorkom een elektrische schok

Vermijd lichamelijk contact met geaarde voorwerpen (bijv. buizen, radiatoren, fornuizen en koelkasten). Onder extreme werkomstandigheden (bijv. hoge vochtigkeit, ontwikkeling van metaalstof, enz.) kan de elektrische veiligheid door een schedingstransformer of een aardlek-(Fl-) schakelaar voor te schaken, verhoogd worden.

4 Houd kinderen uit de buurt

Laat andere personen Niet aan de machine of het verlengsnoer komen. Onder 16JAar is supervisie verplicht.

5 Berg de machine veilig op

Berg Niet in gebruik,zijnde elektrische machines op in een droge,afgesloten ruimte,buiten het bereiek van kinderen.

6 Draag geschikte werkkleding

Draag geen wijde kleding of loshangende sieraden.
Deze{kunnen door de bewegende delen worden gegrepen.Draag bij het werkben buitenshuis bij voorkeur rubberen werkandschoenen enschoenen met profielzolen.Houd langhaar bijeen.

7 Draag een veiligheidsbril

Gebruik ook een gezichts- of stofmasker bij werkzaamheden waar bij stofdeeltjes of spanen vrijkomen.

8 Let op de maximum geluidsdruk

Neem voorzorgsmaatregelen voor gehoorbescheming wanner de geluidsdruk hetiveau van 85 dB(A) overschrijdt.

9 Klem het werkstuk goed vast

Gebruik klemmen of een bankschoef om het werkstuk te fixeren. Dit is veiliger, bovendien kan de machine dan met beiden handen worden bediend.

10 Zorg voor een veilige houding

Zorg altijd voor een juiste, stabiele houding.

11 Blijf voortdurend opletten

Houd uw aandacht bij uw werk.

Ga met beleid te werk. Gebruik de machine nicht als u Niet geconcentreerd bent.

12 Verwijder sleutels of hulpgereedschappen

Controleer voor het inschakelen.altijd of sleutels en andere hulpgereedschappen zijn verwijderd.

13 Gebruik de juiste machine

Het gebruik volgens bestemming is beschreiben in deze handleiding. Gebruik geen lichte machine of hulpstukken voor het werk van zware machines. De machine werkt better en veiliger indien u deze gezruikt voor het beoogde doel.

Waarschuwing! Gebruik ter voorkoming van

lichamelijk letsel uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires en hulpstukken. Gebruik de machine uitsluitend voor het beoogde doel.

14 Onderhoud de machine met zorg

Houd de machine schoon om better en veiliger te kunnen werken. Houdt u aan de instructies met betrekking tot het onderhoud en het verrangen van accessoires. Controller regelmatig het snoer en LAST dit bij beschadigingen door een erkend Elu Service-center repareren. Controller het verlengsnoer regelmatig en verrang het in geval van beschadiging. Houd de bedieningsorganen droog en vrij van olie en vet.

15 Controller de machine op beschadigingen

Controleer de machine voor gebruik zorgvuldig op beschadigingen om er zeker van te zijn dat deze maar behoren zal functioneren. Controleer of de bewegende delen Niet klemmen, verdraaid of gebroken zijn. Ga na of de accessoires en hulpstukken correct�n gemonteerd en of aan alle andere voorwaarden voor een juiste werk ing is voldaan. Ga bij verranging of reparatie van beschadigde veiligheidsinrichtingen of defeche onderdelen te werk zoals aangegeven. Gebruik geen machine waarvan de schakelaar defect is. Laat de schakelaar verwangen door eer erkend Elu Service-center.

16 Verwijder de accu

Verwijder de accu wanner u de machine nicht gebruikt, alvorens onderhoud te verrichten of hulpstukken te verwisselen.

17 Wendt u voor reparaties tot een erkend Elu Service-center

Deze elektrische machine voldoet aan alle geldende veiligheidsvoorschriften. Ter voorkoming van ongevalten mogen reparationsuitsluitend door daartoe bevoegde technici worden uitgevoerd.

Extra veiligheidsrichtlijnen voor accu's

Voorkom kortsluiting:tussen de contactpunter van een losse accu (bijv. door het bewaren van sleutels in bezelfde zak als de accu).

• De accuvloeistof bestaat uit een 25-30% oplossing van kalium hydroxide en kan gevaarlijk zijn. Indien accuvloeistof met de huid in aanraking is gekomen, spoel dan de huid onmiddelijk met water af. Neutraliser de vloeistof met een zwak zour zoals citroensap of azijn. Indien de accuvloeistof in de ogen is gekomen, spoel de ogen dan gedurende minimaal 10 minutes met schoon stromend water. Raadpleeg verwolgens een arts.

• Probeer nooit een accu open te make.

Labels op de oplader en op de accu

De labels op de explader en op de accu lien de volgende pictogrammen zich:

Laadproces op gang

Laadproces beeingd

Accu defect

Niet aan water blootstellen

Alleen laden bij temperaturen:tussen 4^ en 40^

Geen beschadigde accu's laden

Niet met geleidende voorwerpen aan de contactpuntenkommen

Beschadigd snoer direct laten vervangen

Versleten accu's dienen op milieubewuste wijze te worden verwerkt

Verbrand de accu nooit

Inhoud van de verpakking

De verpakking bevat:

1 Snoerloze schroef-/boormachine
1 Oplader
1 Accu (K-modellen)
2 Accu's (KA-modellen)
1 Schroevedraaiberbit
1 Transportkoffer (alleen voor K-modelen)
1 Handleiding
1 Onderdelentekening

• Controller de machine, losse onderden en accessoires op transportschade.
• Lees deze handleiding rustig en zorgvuldig door voordat u met de machine.gaat werken.

NEDERLANDS

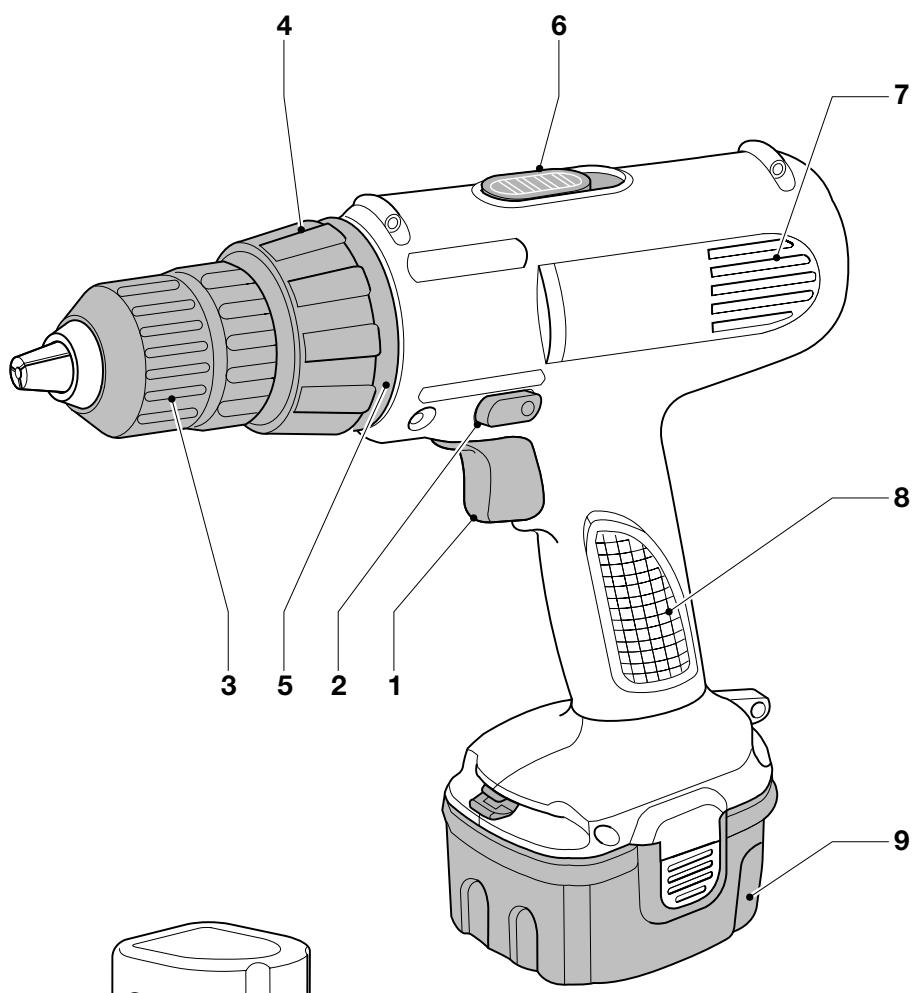

Beschrijving (fig. A)

Uw snoerloze schroef-/boormachine BSA34 is ontworpen voor professioneel boren en schroeven.

1 Schakelaar voor elektronisch regelbaar toerental
2 L/R-schakelaar
3 Snelspanboorhouser
4 Instelring voor koppel en boorstand
5 Instelringpositions
6 Mechanische toerenomschakelaar
7 Ventilatiesleuven
8 Handgreep
9 Accu

Oplader

Uw EZAL20 oplader is geschikt voor Elu NiCdaccu's van 7,2 tot 14,4 V.

Uw EZAL20T oplader is geschikt voor Elu NiCdaccu's van 7,2 tot 18 V.

Uw EZAL19 oplader is geschikt voor Elu NiCdaccu's van 7,2 tot 14,4 V.

9 Accu

10 Accu-vergrendelingsknoppen
11 Oplader
12 Oplaadindicatie (lood)

De elektrische motor is ontwikkeld voor een bepaalde spanning. Controller alsijd of de accuspanning overeenkomt met de waarde op het typeplaatje. Controller tevens of de ingangsspanning van de oplader overeenkomt met uw netspanning.

Uw Eu-oblader is dubbel geisoleerd overeenkomstig EN 60335.

Vervangen van het snoer of de stekker

Als de stekker of het snoer worden verrangen, moet de oude stekker c.q. het oude snoer worden weggegoid. Het is gevaarlijk om de stekker van een los snoer in het stopcontact te steken.

Gebruik van verlengsnoeren

Gebruik verlengsnoeren alleen in uitersteoodzaak. Gebruik een goedgekeurd snoer dat beantwoordt aan het vermogen van de oplader (zie technische gegevens). De minimum geleiderdikte is 1,5mm^2 de maximum snoerlengthe is 30~m

Monteren en instellen

• Verwijder vóor het monteren en instellen.altijd de accu uit de machine.
• Schakel de machine altijd uit alvorens de accu aan te brengen of te verwijderen.
• Gebruik uitsluitend Elu-accu's en -oplanders.

Accu (fig. A)

Opladen

Als u de accu voor de eerste keer of na langdurige opslag oplaadt, za deze slechts voor ca. 80% worden opgeladen. Na een,aantal laad- en ontlaadcycli worden de accuECHTER compleet opgeladen.

Controller altijd de netspanning, voordat u de accu oplaadt. Als de netspanning normala aanwezig is, maar de accu Niet worden opgeladen, breng dan uw oplader maar een erkend Elu Service-center.

Tijdens het opladen konnen oplader en accu warm aanvoelen. Dit is normala en duidt Niet op een defect.

Laad de accu Niet op bij omgevingstemperaturen < 4^ of >40^ . Aanbevolen oplaadtemperatuur: ca. 24^ .

• Plaats de accu (9) in de oplader (11) Zoals weergegeven en steek de stekker van de oplader in het stopcontact. Let erop dat de accu goed in de oplader zit. De rode oplaad-indicatie (12) begint te knipperen. Na ca. 1aar stopt het knipperen en brandt de indicatie continu. De accu is nu volledig opgeladen en de oplader schakelt automatisch over maar de compensatiestand. Na ongeveer 4aar schakelt de oplader uiteindelijk maar de druppellaadstand. De accu kan op elk gewenst moment uit de oplader worden gehaald of voor onbepaaldeijd in de op het net aangesloten oplader worden gelaten.
• De rode oplaad-indicatie begint snel te knipperen als het laden problemen oplevert. Steek de accu opnieuw in de oplader of probeer een andere accu. Breng, indien nodig, uw oplader maar een erkend Elu Service-center.
• Sommige energiebronnen (zoals generatoren of spanningsomvormers) können tijdelijke laadproblemen veroorzaken.

De rode oplaad-indicatie knippert dan tweemaalSNel en de oplader schakelt uit.Dit kan meerdere malen voorkomen.Zodra het maybeijk is, schakelt de oplader automatisch wee naarde laadstand.

Plaatsen en verwijderen van de accu

• Duw de accu in de handgreep (8) totdat de accu vastklikt.
• Verwijder de accu door het tegelijkkircuit indrukken van de twee vergrendelknoppen (10). Trek dan de accu uit de handgreep (8).

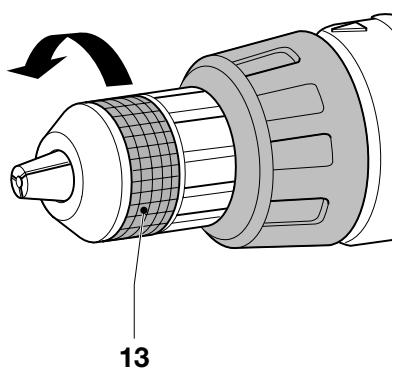

Plaatsen en verwijderen van een boortje of schroevedraaierbit (fig. A & B)

• Open de boorhouser door de kraag (13) linksom te draaien en plaats het boortje of de schroevedraaierbit.
• Plaats het boortje of de schroevedraaiberbit zo ver mogelijk in de boorhouser. Trek het boortje of de bit daarna ieis terug.
• Klem het boortje of de bit stevig vast door de kraag recht som te draaien.
• Verwijder het boortje of de bit in omgekeerde volgorde.

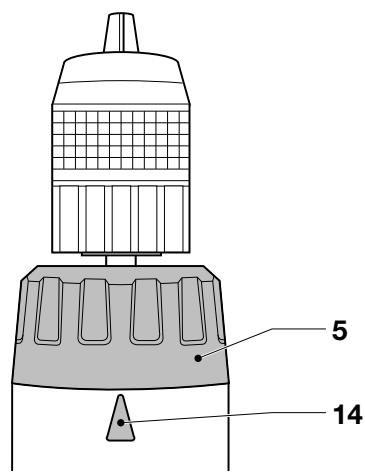

Kiezen van de boorstand of instellen van het koppel (fig. C)

De instelring kent 15 verschillende posities voor het afstemmen van het koppel op de gebruikte schroeven en de materiaalsamenstelling van het werkstuk. Voor instilling van het koppel, wie "In- en uitdraaien van schroeven".

• Kies de gewenste boorstand of het juiste koppel door de instelring (5) te verdraaien tot het betreffende symbol of positienummerrechtegenover de indicate (14) op het motorhuis staat.

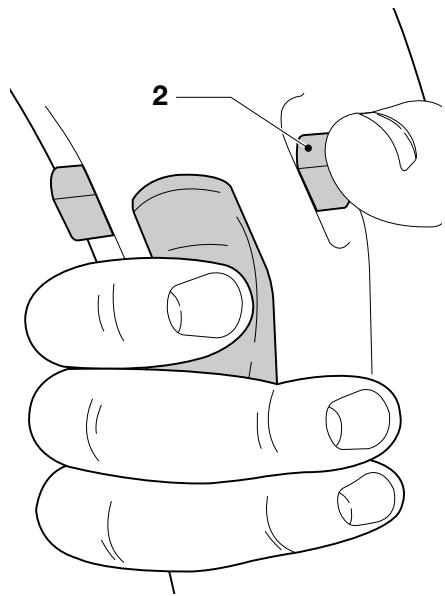

L/R-schakelaar (fig. D)

• Selecteer de draairichting (linksom of rechtsom) door het verschuiven van de L/R-schakelaar (2), zoals afgebeeld (zie de pijlen op de machine).

Wijzig de draairichting uitsluitend als demachine volledig stilstaat.

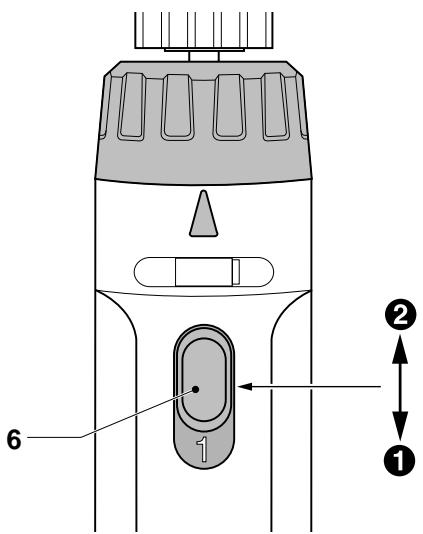

Mechanische toerenomschakelaar (fig. E)

Uw machine is uitgerust met een mechanische toerenomschakelaar (6) waarmee de verhouding tussen toerental en koppel kan worden gewijzigd.

1 lage snelheid/hoog koppel (boren van grote gaten, in- en uitdraaien van schroeven)
2 hoge snelheid/laag koppel (boren vankleine gaten)

Meer informatatie over de toerentallen vindt u in de technische gegevens.

• Druk de toerenomschakelaar altijd geheel maar voren ofশ aanchteren.
  Verdraai de schakelaar Niet bij volle belasting ofijdens het gebruik.

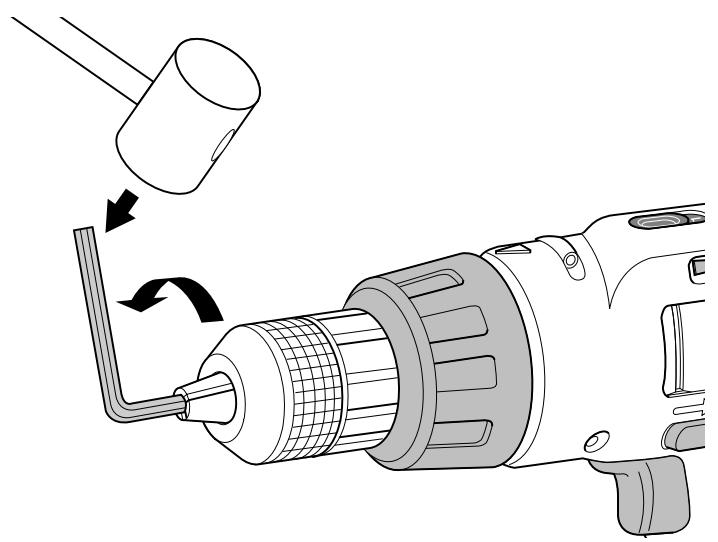

Verwijdenen monteren van de boorhouser (fig. F & G)

• Open de boorhouser zover möglichk.
• Steek een schroevedraaier in de boorhouser en verwijder de borgschoef door deze rechtsom te draaien (zie fig. F).
• Klem een inbussleutel in de boorhouser vast en tik met een hamer op de sleutel (zie fig. G). Hierdoor zal de boorhouser loskomen, zodat deze met de hand kan worden losgedraaid.
• Monteer de boorhouser in omgekeerde volgorde.

Aanwijzingen voor gebruik

• Neem altijd de veiligheidsinstrumenties in acht en houdt u aan de geldende voorschriften.
• Let op de eventuel aanwezighe gas-, water- en elektriciteitsleidingen.
• Forceer de machine Niet. Overmatige druk op de machine versnelt het boren Niet maar resulteert juist in slechtere prestaties en voortijdige slijtage van de machine.
• Verminder geleidelijk de druk op de machine zodate het boortje gemakkelijk door het LASTGEedele van het werkstuk heen kan komen.
• Voorkom vastlopen; staat de motor draaien wonneer u het boortje uit het werkstuk verwijdert.

NEDERLANDS

Alvorens met de machine te gaan werken:

Zorg dat de accu (helemaal) is opgeladen.
- Plaats het juiste boortje of schroevedraaiberit.
- Markee de planta waar het gat moet worden geboard.
- Selecteer de gewenste draairichting.

In- en uitschakelen (fig. A & D)

• Druk op de schakelaar (1) om de machine te starten. Het toerental van de machine worden bepaald door de druk die op de schakelaar worden uitgeoefend.
• Stop de machine door de schakelaar los te lately.
  Schuif de L/R-schakelaar (2) in de middenstand om de machine in de UIT-stand te blokkeren.

De machine is uitgerust met een mechanisme waardoor de boorkop worden afgeremd zodra de schakelaar voor elektronisch toerental geheel worden losgelaten.

In- en uitdraaien van schroeven (fig. A)

• Selecteer de gewenste draairichting met de L/R-schakelaar (2).
  Zet de insteling (4) in pos. 1 (laag koppel) en draai de schroef in het werkstuk.
• Indien de slipkoppeling te vroeg worden geactiveerd, stel dan met behulp van de ring een hoger koppel in.

Boren (fig. A)

• Kies de boorstand met behulp van de instelring (4).

Boren in metaal

• Gebruik een smeermiddel bij het boren in metaal (behalte voor gietijzer en koper).

Boren in hout

• Gaten in hout hunnen met metaalspiraalboren worden gemaakt. Dit type boor kan darüber in hout snel oververhit raken, tenzij u de boor regelmatig uit het boorgat trekt en de splinters verwijdert.
• Gebruik voor grote gaten liever houtboren (bij lage snelheid).
  Leg bij hout dat snel splintert een bloc hout aan dechterzijde van het te boren gat.

Uw dealer verstrekt u graag de nodige informatie over de juiste accessoires.

Onderhoud

Uw Elu-machine is ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Een juiste behandeling en regelmatige reiniging van de machine garanderen een hove levensduur.

Smering

Uw machine heeft geen extra smering nodig.

Reiniging

• Trek de stekker van de oplader uit het stopcontact voordat u de behuizing met een zachte doek reinigt.
• Verwijder de accu voordat u de machine reinigt.
• Houd de ventilationsleuven vrij en kaak de behuizing regelmatig schoon met een zachte doek.

Het milieu

Oplaadbare accu

De duurzame accu要去 worden opgeladen, zodra deze Niet meer genoeg energia levert voor werkzaamheden die waarvoor nog moeiteloos konden worden verricht. Versleten accu's dienen op milieubewuste wijze te worden verwijderd:

• Gebruik de energia van de accu helemaal op en verwijder dan de accuuit de boormachine.
• NiCd- en NiMH-accu's zijn recycleraar. Breng ze maar uw handelaar ofণ eenplaatselijk verwerkingscentrum voor Klein chemisch afval. De ingezamelde accu's worden dan op milieuvriendelijk wijze gerecycleerd of verwijderd.

Gebrukte machines

Wonneer uw machine aan verranging toe is, breng\ deze dan maar een Elu Service-center waar de\ machine op milieuvriendelijkje wijze zal worden\ verwerkt.

Elu Dienst na verkoop

Alle Eu elektrische machines worden grondig getest voor het verlaten van de fabriek. Indien zich desondanks defecten aan uw machine voordoen, informeer dan bij uw dealer of bij het Eu-hoofdkantooraar het adres van het dichtstbijzijnde Service-center (zie de achterzijde van deze handleiding).Een overzicht van erkende Eu Servicecenters en nadere informatatie over once service vindt u ook op Internet: www.2helpu.com.

GARANTIE

30 DAGEN "NIET GOED, GELD TERUG" GARANTIE

Indien uw Elu elektrisch gereedschap om welke reden dan ook Niet geheel aan uw verwachtingen voldoet, stuart u het dan compleet Zoals bij aankoop binnen 30 dagen terug maar Elu, samen met uw aankoopbewijs en uw rekeningnummer. U ontvangt dan uw geld terug.

- 1 JAAR GARANTIE

Mocht uw Elu elektrisch gereedschap binnen 12 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze verranging van alle defekte delen of van het hele apparaat, zulks ter beoordeling van Elu, op voorwaarde dat:

• het produit Niet foutief gebruikt werden
• het produit nicht gerepareerd is door onbevoegden
• het aankoopbewijs met঳op de aankoopdatum worden overlegd

NORSK

OPPLADBAR BOREMASKIN/ SKRUTREKKER BSA34

Gratuler!

Vaxelvaljare (fig. E)
