GEBRUIKSAANWIJZING RB-1092 ROTEL

De bedieningsorganen en aansluitingen

Laat u alstublieft het apparaat gesloten, er bevinden zich binnenin geen door u te bedieren of te herstellen onderdelen. Ledere reparatie dient door een gekwalificeerde technicus verricht te worden.

Om het risico op elektrische schokken of brand te vermijden, moet u zorgen dat het apparaat Niet nat worden. Zet dus geen objeten gezuld met water, b.v. een vaas met bloemen, op het apparaat.

Zorg er ook voor dat er geen voorwerpen in de behuizing terecht+kunnen komen. Mocht het apparaat toch nat+zijn geworden of voorwerpen in de behuizing terecht+zijn gekomen, ontkoppel dan meteen het toestel van hetlichtnet en breng het waar een erkende audiotechnicus ter controle en/of eventuele reparatie.

Lees de gehele gebruiksaanwijzing. Voordat u met het apparaat gaat werk den is het van groot belang dat u weet hoe u ermee om moet gaan en dat zo veilig möglichk. Bewaar deze gebruiksaanwijzing op een plek, die u zich na verloop vanarend nog weet te herinneren.

De waarschuwingen op het apparaat en in de gebruiksaanwijzing zijn belangrijk, sla ze Niet in de wind.

Als het apparaat vuil wordt, stof het dan af met een zachte droge doeck, of maak gebruik van een stofzuiger. Gebruik nooit een oplosmiddel van welke soort dan ook.

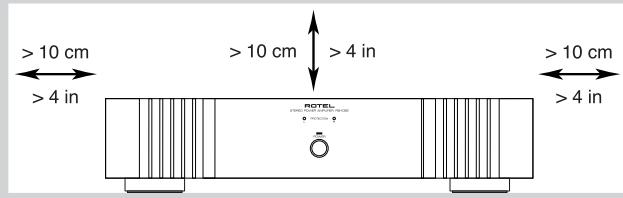

Het apparaat moet dusdanig gebruikt worden, dat een behoorlijke koeling Niet in het gedrang komt. Laat om het apparaat minstens een ruimte van 10cm. vrij. Gebruik het apparaat dus Niet op: een bed, een sofa, een plaid of andere onregelmatige oppervlakken waardoor de ventilatiegaten geblokkeerd zouden+kennen worden. Ook het inbouwen in een tekleine ruimte kan een voldoende koeling in de weg staan.

Het apparaat要去 verre gehonden worden van warmtebronnen zoals: radiatoren en kachels, maar ook van andere versterkers.

Het apparaat mag alleen aangesloten worden op het voltage Zoals aangegeven op de achterkant, in dit geval 230 Volts 50Hz

Het apparaat dient alleen aangesloten te worden middels de bijgeleverde netkabel of een soortgelijk. Doe in ieder geval nooit ieits met het netsnoer. Doe ook geen pogingen om de aarding of polariteit van het apparaat te wijzigien en gebruik geen verlangkabels.

De lichtnetkabel dient zo neergelegd te worden, dat er nicht op getrapt kan worden of dat hij geklemd kan worden tussen scherpe voorwerpen. Vooral de aansluitpunten zijn belangrijk: de aansluiting op de wandcontactdoos en waar waar de kabel op het apparaat worden aangesloten.

De lichtnetsteker is het belangrijkste contactpunt van het apparaat het moet te allen tjide binnen bereik zich.

Wanneer het apparaat voor langere fictid Niet in gebruik is, dient de lichtnetkabeluit hetlichtnet verwijderd te zich.

Het apparaat za in service geveen要去en worden wonneer eén van de volgende situatuies zich voordoet:

• Wonneer het netsnoer en/of steker beschadigd zich.
• Wonneer er toch voorwerpen/vloeistof in het apparaatterecht zijn gekomen.
• Als het apparataat in de regen heeft gestaan.
• Als het apparaat Niet normal functioneert of een duidelijk afwijkend gedrag vertoont.
• Wonneer het apparaat gevallen is en/of de kast beschadigd is.

Plaats de versterker op een vaste, vlakke en stevige ondergrond. Plaats hem Niet op een verrijdbare wagon die gemakkelijk om kan vallen.

Dit symbol wil zeggen dat het betreffende apparaat dubbel geaard is. Een separate aarding is dus overbodig.

WAARSCHUWING

KANS OP ELEKTRISCHE SCHOKKEN
NIET OPENEN

WAARSCHUWING: OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN HET APPARAAT NIET OPENEN. ER BEVINDEN ZICH GEEN DOOR DE GEBRIKER TE ONDERHOUDEN DELEN IN HET APPARAAT. LAAT SERVICE EN ONDERHOUD OVER AAN EEN GEKwalificERDE TECHNICUS.

Dit symbol is er om u erop te wijzen dat er binnenin het apparaatplaatsen+zijn waar het voor u gevaarlijk toeven is.

Dit symbolism is er om u erop te wijzen dat het zeer belangrijk is de instructies over bediening en onderhoud volgens deze gebruiksaanwijzing op te volgen.

Rotel Producten worden zo ontworpen dat zij voldoen aan de internationale regels betreffende de beperking van milieunvriendelijk geordstoffen die gebrukt konnen worden in elektrische en elektronische apparatuur. Het symbol met de vuilcontainer met het kruis erdoor betekent voor u dat u, wanneer u dit apparaat wilt afvoeren, dit要去 doen volgens de regels die waaroor hier gelden.

Figuur 2 De in- en uitgangsaansluitingen

Kijk op pagina 37 voor informatie betreffende Speakon® luidsprekerpluggen

Belangrijke aantekeningen

Zorg bij het aansluiten dat:

^+ Alle apparaten van het systeme uitstaan voordat u welk component dan ook aansluit.
Alle apparaten van het systeme uitstaan voordat u iets aan de bekabeling bennen dat systeme wijzigt.

Ook raden wij u aan:

^+ Zorg dat de geluidssterkte van uw installmentie volkommen op nul staat voordat de eindversterker worden aan- of uitgezet.

Inhoud

Figur 1: De bedieningsorganen en aansluitingen 3

Figur 2: De in- en uitgangsaansluitingen 34

Wij van Rotel 35

Aan de slag met de RB-1092 35

Gebruikseigenschappen 35

Een paar voorzorgsmaatregelen 35

Een plek voor de RB-1092 35

Het aansluiten op het lichtnet en de bediening. 36

De lichtnetaansluiting 36

De aan/uitschakelaar met

bijbehorendeindicator 36

De automatische aan/uit keuzeschakelaar 7 36

De ^ 一 + 1 2 V Trigger"in-enuitgang 36

De beveligingsaanduidingen 36

Het aansluiten van de ingangen 4 36

Luidsprekers 37

De luidsprekerkeuze 37

De luidsprekkerkabelkeuze 37

Alles in fase 37

Het aansluiten van de luidsprekers 6 37

De Speakon® luidsprekerverbinding 5 37

Wate doen bij problemen. 38

De beveiligingsindicatorlicht op 38

Het is alweer meer dan 40aar geleden dat een familie met een gespassioneerde betrokkenheid bij muziek besloot om zelf geluidsapparatuur van onberispelijke kwaliteit te gaan veraardigen onder de naam Rotel. In de loop der jaren is die passie gebleven en het familiedoel om audiofielen en muziekliefhebbers voor aantrekkelijke prizen topkwaliteit te bieden worden nog steeds door≦edere Rotelemploye gesteund.

De technici werkken als een hectt team al tweakend en luisterend totdat ieder niew product dat muzikale niveau heeft bereikt dat hun bij de aanvang voor ogen stond. Zij worden volkomen vrijgelaten in de keuze van componenten, waar ze ook uit de wereld vandaan moeten komen. In Rotel apparatuur kurz u condensatoren vinden ut Duitsland en England of half geleiders uit Amerika en Japan, terwijl de ringkerntransformatoren in eigenguis worden vervaardigd.

Onze goede reputatie werk gevestigd door honderden waarderende testrapporten en vele onsderscheidingen die wij hebben mogen ontvangen van mensden die uit professie dag in dag uit maar muziek luisteren. Hun kritiek houdt ons bij de les: het vervaardigen van muzikale, betrouwbare en betaalbare apparatuur.

Door de aanschaf van dit product Danken wij u voor het vertrouwen in ons gesteld en wensen wij u er veel en langdurig plezier mee.

Aan de slag met de RB-1092

Wij danken u voor de aankoop van onsere RB-1092 stereo-eindversterker. Wij zijn ervan overtuigd, dat de muziek d.m.v. deze RB-1092 ten gehore gebracht, voor u een jarenlange bron van plezier zal�.

De RB-1092 is een hoogontwikkeldeweekanaals eindversterker, voor het verrachten van zeer hoge prestaties in een audioketen. Digitale versterkertechniek, een schakelende voeding, eerste klas onderdelen enatuurlijk Rotel's "Balanced Design" concept staan borg voor een excellente geluidskwaliteit. Bovenstaande kenmerken make de RB-1092 tot de ideale kompaan voor moeilijk aan te sturen liquidsprekereenheden.

Gebruikseigenschappen

• Twee versterkeruitgangen.
• Twee door gebruiker zich in te stellen aan/uitschakelmogelijkheden: handmatig of d.m.v. een 12 volts "trigger"signaal.
• Beveiligingscircuit met aanduiding op de voorkant.
• Dubbele luidsprekeraansluitingen en Speakon® luidsprekeraansluitmogelijkheid.

Een paar voorzorgsmaatregelen

Leest u vooral goed de gebruiksaanwijzing. Er staat behalte over het installereren en de bediening, belangrijke informatie in over de verschlende manieren waarop u de RB-1092 in uw installmentie kan inpassen, alsmede algemene richtlijnen om het maximaleuit uw audio-installatie te halen. Mocht u, ondanks once pogingen om het u zo duidelijk maybe te maken, toch nog vragen hebben aarzel dan nicht om met uw Rotel dealer contact op te nemen: hij heeft vast en zeker de antwoorden.

Bewaar als het even kan de verpakking. Altijd handig bij een eventuele verhuizing of wanner het apparaat opgestuurd moet worden voor reparatie, want er is geen betere bescherming tijdens transport dan zijn eigen doos.

Dit zijn Rotel's algemene garantievoorwaarden: 5aar op de elektronische onderdelen,2aar op de mechanische onderdelen en 1aar op een laserunit. Voor het claimen vangarantie moet u wel in het bezit zich van deoriginele aankoopfactuur. De garantie is Niet overdraagbaar.

Een plek voor de RB-1092

De RB-1092 produeert ook onder standarda omstandigheden nogal wat warmte. De koelribben en de ventilatieopeningen zijn darüber onder normale condites ruim voldoende om deze warmte adequaat te kuren afvoeren. Zorg dat de RB-1092 de ruimte heeft (± 10cm. rondon). De ventilatieopeningen aan de bovenkant要去en vrijং en de lucht要去 onbelemmerd langs de versterker hunnen stromen. Controller of de plank waarop, of het meubel waarin u de versterker zet het gewicht wel kan torsen.

Het aansluten op hetlichtnet en de bediening

De lichtnetaansluiting 9

Wij hebben het correcte netsnoer bij de RB-1092 gedaan. Gebruik alleen dit snoer of een perfect equivalent. Gebruik NOOIT een verlengsnoer. U kunt een z.g. spanningsblok gebruiken,ECHTER alleen als deze geschikt is voor de hoeveelheid stroom die de RB-1092 uit het lichtnet trekt.

Zorg dat de versterker uitgeschakeld staat wonneer u het bijgeleverde netsnoor op de versterker en op hetlichtnet aansluit.

Uw RB-1092 is ingesteld op het lichtnetvoltage van het land waarin hij gekocht is. In uwgeval dus 230 volts. U kunth het ingesteldevoltage controlleren op de achterkant van het apparaat.

Extra informatie: Mocht u ooit要去en verhuizen maar een land met een ander vortage, dan is de versterker op dat andere vortage in te stellen. Doe.Deze operatie NIET zelf, maar LAST hem verrachten door uw Rotel leverancier. Deze handelingen zich voor een Niet ingewijde Niet geheel van gevaar ontbloot.

Als u van plan bent om langdurig van huis te zich, adviseren wij u uw gehebeeld en geluidsinstallatie (dus ook de RB-1092) van hetlichtnet te ontkoppenen.

De aan/uitschakelaar met bijbehorende indicator 2

De aan/uitschakelaar vindt u op de voorkant van de versterker onder de aanduiding "POWER". Wanner u de RB-1092 aan wilt zetten (of om een van de automatische aan/uit functies te activeren) drukt u deze schakelaar in. Het lampje boven deze schakelaar gaat nu aan ten teken dat de versterker aanstaat. Nogmaals deze schakelaar gebruiken zet het apparaat wee ut.

De automatische aan/uit keuzeschakelaar 7

Er zijn twee manieren om de RB-1092 aan/uit te zetten. U kunt met de schakelaar (7) op de achterkant van de versterker kiezen:tussen de twee onderstaande opties.

• Met deze schakelaar in de uit ("OFF") positie,kest u de RB-1092 middels de schakelaar "POWER" op de voorkant met de hand aan- en uitzetten.
• Met deze schakelaar in de aan "ON" positie, worden de versterker automatisch aangeschakeld wanneer er een 12 volt signal verwischijnt op de 3.5mm "12 TRIG IN" aansluiting (8) van de RB-1092. Zodra dit 12V. signal verwijdijnt gaat de RB-1092 waar uit. Deze "auto-aan/uit" functie werktECHTER NIET WANNER DE "POWER" schakelaar op de voorkant van de versterker NIET IS ingedrukt.

De "+"12V Trigger" in- enuitgang

Op de 3.5mm plugaansluiting gemerkt "IN"要去en schakelsignaal van +12 volts zieten om de versterker op afstand aan en uit te kunnen schaken. Om deze functie te kunnen gebruiken要去 het betreffende schakelaar in de "ON" positie gezet worden. Deze functie werkto pzwel gelijk- als wisselspanning en mag variieren tussen 3 en 30 volts.

De 3.5mm aansluiting gerekt "OUT" is om dit schakelsignaal door te kuren sturen waar een ander component dat op bezelfde wijze aan/uitgeschakeld moet worden. Op deze aansluiting staat alleen een 12 volts signaal als ook op de aansluiting "IN" een 12 volts signaal staat.

De beveiligingsaanduidingen

3

De RB-1092 is uitergerust met een thermische beveiliging, welke de versterker behoedt voor schade veroorzaakt door fouitief of extreem gebruik. Dit beveiligingscircuit werkst Niet, zoals bij vele andere versterkers, affankelijk van het signaal, dus heeft het geen invloed op de geluidsweergave. De beveiliging houdt continu de temperatuur in de gaten en schakelt de versterkeruit wonneer deze te heet worden.

Bovendien heeft de RB-1092 een stroombeveiligingscircuit dat hem beschermt gegen te lage luidsprekerimpedancies. De werkking van deze beveiliging is voor elk kanaal apart.

Mochtudgealarmsituatiezichvoordoen, danstopt deversterker met het produceren vangeluid ene nofbeideindicatoren bij "PROTECTION" 3gaan branden.

Gebeurt dit schakel de versterker danuit, laut hem gedurende enkele minuten afkoelen en probeer er ondertussen ache ter komen wat deoorzaak van het probleem zou+kennen+zijn en herstel de fout. Wanner u nu de versterker weer aanzet, za het beveiligingscircuit zichzelf herstellen en gaat de indicator weeit.

In de meeste gevallen worden het beveiligingscircuit geactiveerd door een foutieve aansluiting b.v. sluiting in de luidsprekerbedrading of slechte ventilatie bij een oververhitte situatie. Slechts in uitzonderlijke gevallen zal de impedantie (extreem laag) of de inductie (zeer hoog) van een luidspreker de oorzaak zijn van het ingrijpen van het beveiligingscircuit.

Het aansluten van de ingangen 4

Zie figuur 2

De RB-1092 sluit u Zoals alle huiskamercom pponenten aan middels kabels met de bekende cinchpluggen. Er is een aansluitingen voor elk van de twee versterkertrappen. Deze ingan gen zich bedoeld om te werken met signalen afkomstig van een Voorversterker of een z.g. "surroundprocessor". Gebruik als het even kan kwaliteits verbindingskabels.

Luidsprekers

Zie figuur 2

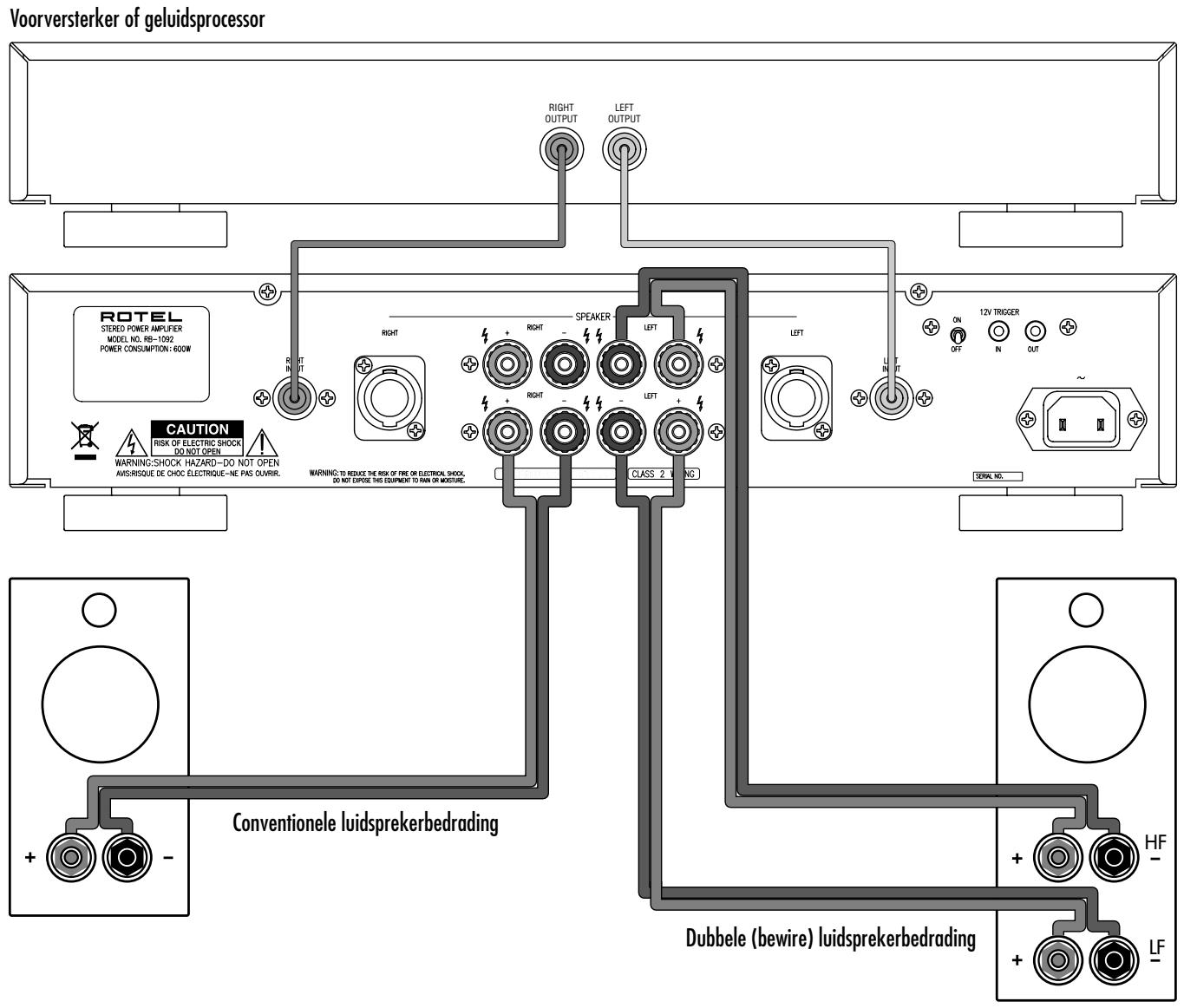

De RB-1092 heeft twee stel dubbele luidsprekeraansluitingen, een stel voor elkere eindtrap. Extra is de RB-1092 voorzien van Speakon® luidsprekerconnecties. Er zijn luidsprekereenheden die zich uitgerust met deze verbindingsmogelijkheid. Door gebruik te makeen van kabels die aan.beide kanten zich voorzien van deze Speakon®-pluggen kunt u op zeer eenvoudige en elegante wijze uw luidsprekers aansluten. Maar ook als u geen speakers hebft met Speakon® connecties kunt u natuurlijk altijd nog kabels gebruiken met aan een zijde voorzien van dergelijke pluggen.

De luidsprekerkeuze

De nominale impedantie van iedere op de RB-1092 aan te sluiten luidspreker mag nicht minderijken dan 4

De luidsprekkerkabelkeuze

Om de volledige potentie van deze geweldenaar te kuren ondergaan adviseren wij u hoge kwaliteit luidsprekerkabel te gebruiken. Standaard tweederig draad werkzt wel, maar en u kunt dat geloven of Niet, de kwaliteit van de kabel is=echt van grote invloed op de totale prestaties van uw installmentie,vooral bij grotere lengtes.Informeer eens bij uw Rotel leverancier over de diverse maybekheden voor uw system.

Alles in fase

Het is Niet alleen belangrijk dat u de luidsprekers met de juiste kanalen verbindt, (hiermee bedoelen wij links aan links en rechts aan rechts), maar ook dat u ze correct aansluit o.v. het signalaal. Kortom, wat moet u doeon?

Zorg ervoor dat de + (rood) van de speaker aan de + van de versterker is aangesloten en dus de - (zwart) van de speaker aan de - van de versterker. Goede luidsprekkerabel is, zoals in het vorige onderwerp besproken, om het u gemakkelijk te makeen meestal gemerkt middels een tekst, die op een van de twee aders is afgedrukt of een van de twee geleiders is gemicrkt met een kleur. Als u die tekst of kleur op alle kanalen als plus aanhoudt dan weet u dat u het goed gedaan heeft. Controle is dan ook nicht meer nooodzakelijk.

Ook als u Speakon® pluggen gaat gebruiken aan uw kabels is het van belang dat u de polariteit in de gaten houdt.

Het aansluiten van de luidsprekers 6

Zie figuur 2

De RB-1092 heeft twee stel dubbele luidsprekeraansluitingen, eén stel voor elle eindtrap. Doordeze tweeveoudige aansluitingen worden u in staat gesteld uw luidsprekers (indien möglichk) dubbel aan te sluiten, het z.g. "bewiren". De genoemde connectoren+kennen aangeslotenworden met kaal gestripte kabel, middels debekende kabelvorkjes en met banaanpluggen, hoewel de LASTe binnen de Europesegemeenschap (officieel) Niet mogen.

Gebruik genoeg kabel om eventuele bij calamiteiten de luidspekers of de versterker te konnen verschuiven.

Als u gegen alle communityregels in toch banaanpluggen wilt gebruiken, moet u de draaipluggen van de RB-1092 wel eerst helemaal indraaien.

Het Beste is om verbindingsvorkjes voor de luidsprekeraansluitingen te gebruiken. Wilt u城县 de kabels direc aan de luidsprekeruitgangen monteren strip dan de juiste hoeveelheid isolatie van de kabel zonder het draad zich af te snijden en steek deze dan door het gat van de verbindingsas nadat u de draaipluggen heeft losgedraaid. Draai deze danervoigens weeer goed vast.

Extra informatatie: Let er vooral goed op dat er geen verdwaalde draadjes van de ene luidspekeruitgang de andere uitgang konnen raken!

De Speakon®

luidsprekerverbinding

De RB-1092 is uitgerust met twee vier-pins Speakon® luidsprekeraansluitingen. Met de vier contacten per plug kurz u op eenvoudige wijze "bewire" aansluitingen realiseren (zie hierboven). Wenst u van.Deze bewire mogelijkheid geen gebruik te make, deze Speakon® connecties zich ook geschikt voor tweepolige Speakon® pluggen.

Kant en klare Speakon-kabels waarverkrijgbaar, maar u kunt ze ook zelf maken.

Het zich vervaardigen van Speakon-kabels

De hier volgende informatatie beschrijft hoe u zichl vieraderige (bewire) Speakon-kabels kunt vervaardigen met gebruikmaking van de NL4FC Speakon® luidsprekerplug. De NL2FC plug voor normale luidsprekerkabel werkdt op gewijke wijze. Lees goed de beschrijving die worden geleverd bij de pluggen of ga voor nadere info waar de website van de fabrikant www.neutrik.com.

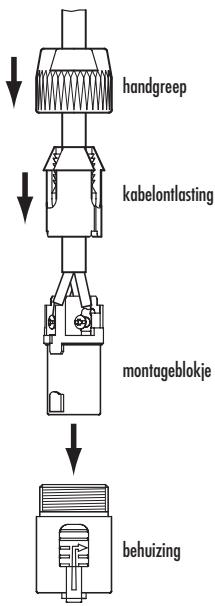

Plaats,voordatumet de draden aan de slag gaat,de handgreep en de kabelontlasting over de kabel zoals getoond wordt op de tekening.

Verwijder de buitenmantel en strip de isolatie van de kabel (zie tekening, houd u aan de opgegeven lenghtes). Draai de draadjes tot een geheel en steek het in de bestemde klem. Draaiervolgens de klemschroef vast met een schroevendraaier of een 1/16" inbussleutel.

De insteekteklemen zich genummerd 1+ , 1- , 2+ en 2- . Maak ook eerst alle verbindingen voor de andereল van de kabel voordat u de plug monteert, zodoende(Intkunt u controeren of u beide zichden identiek aansluit.

Druk dan het gehele montageblokje in de behuizing. Schuif vertvolgens de kabelont-lasting op+zijn plaats

tegen het montageblokje. Draai tenslotte de handgreep vast op de behuizing dermate dat de kabelontlasting de kabel goed op zichplaats houdt.

Wat te doeon bij problemen

De meeste problemen in geluidsinstallaties ontstaan door slechte aansluitingen of het verkeerd gebruik van de knappen en toetsen. Als u problemen gegenkomt probeer ze dan te lokaliseren: check eerst de bedieningsorganen en maak eventueel de juiste correcties. Komt u er dan nog nicht uit, probeer dan de onderstaande suggesties:

Het is duidelijk: uw RB-1092 ziet het lichtnet Niet. Controller of de aan/uitschakelaar "POWER" wel ingedrukt is en controllere tevens of de lichtnetkabel wel goed en stevig is aangesloten. Check ook even of er wel een +12 volts signaal staat op de "12V. TRIGGER IN" plug, wanner u deze wijze van aan/uitschaken gezruikt.

Geen geluid

De lichtnetindicator brandt wel, maar jammer genoeg weinig welluidende kranken. Controller eerst of de beveiligingsindicatie "PROTECTION" brandt. Is dat inderdaad het geval, handel dan als onderstaand. Zo Niet, check dan alle verbindingen en of de toetsen, schakelaars en knappen van de andere apparatuur wel correct staan.

De beveiligingsindicatoricht op

Als een of beide beveiligingsindicatoren oplichen is er iets loos. Er zijn nu drie mogelijkheden: de ventilatiegaten bovenop de versterker worden geblokkeerd met als gevolg oververhitting, er heerst kortsluiting bij de luidsprekeruitgangen of er is een tijd lang extreem met de RB-1092 aan de gang gegaan. Zet de versterker eerstuit, check dan de eerste twee mogelijkheden. De derde mogelijkheid weet u zich het best. Wacht een pau minuten om de RB-1092 af te lately koelen. Zet de versterker aan en meteen weeut om het beveiligingscircuit de gelegenheid te geben zich te herstellen. Als u verwolgens de versterker waar aanzet要去 het probleem�in opgelost. Doet hij het nu nog Niet, dan is het tijd om contact met uw leverancier op te nemen.

Technische gegevens

Vermogensconfiguration	2x500 Watts
Continue uitgangsvermögen per kanaal	500 Watts, beiden kanalen functionerend, met 20 kHz. filter 20-20.000 Hz. < 0,03% THD aan 8Ω)
Totale harmonische verrorming (20-20.000 Hz. 8Ω):
continu topvermögen	< 0,03%
half vermögen	< 0,03%
én watt per kanaal	< 0,03%
Vermogen bij 4Ω en 0.09% verrorming	2x1000 Watts
Intermodulatie verrorming (60 Hz: 7 kHz., 4 : 1)	< 0,03%
Dempingsfactor (8 Ω)	400
Versterkingsfactor	27.2dB
Ingangsgevoeligheid/Impedantie	2.2V / 11.1kΩ
Frequentiebereik	10 Hz-40kHz. (±3dB)
Signaal/ruisverhouding (IHF, A network):	118 dB
Lichtnetspanning
USA:	120 V. 60 Hz.
EU:	230 V. 50 Hz.
Vermogensopname	600 Watts
	69 Watts verlies
	3 Watts in stand-by
Afmetingen	432x92x407 mm. (bхxd)
Hoogte van het voorpaneel	80mm.
Netto gewicht	10 kg

Gegevens en ontwerp zijn voorbehouden.

Rotel houdt zich hetrecht voorbehonden om+zonder mededeling vooraf verbeteringen aan te brengen.
