MANUALE UTENTE RB-1092 ROTEL

Manuale di Istruzioni

Finale di Potenza Stereo

Pannello frontale e posteriore

Importanti informazioni di Sicurezza

ATTENZIONE: Non vi sono all'interno parti riparabili dall'utente. Per l'assistenza fate riferimento a personale qualificato.

ATTENZIONE: Per ridurre il rischio di incendio e di scossa elettrica non esponete l'apparecchio all'umidità o all'acqua. Non posizionate contentitori d'acqua, ad es. vasi, sull'unità. Evitare che cadano oggetti all'interno del cabinet.

Se l'apparecchio è stato esesto all'umidità o un oggetto è caduto all'interno del cabinet, staccate il cavo di alimentazione alla presa. Portare l'apparecchio ad un centro di assistenza qualificato per i necessari controllingi e riparazioni.

Leggere attentamente tutte le istruzioni prima di collegare l'apparecchio alla rete di alimentazione ed utilizzato. Conservate quello manuale per agli riferimento futuro alle istruzioni di sicurezza.

Seguire attentamente tutte le avertenze e le informazioni sulla sicurezza contenate in queste istruzioni e sul prodotto stesso. Seguire tutte le istruzioni d'uso.

Pulire il cabinet solo con un panno asciutto o con un piccolo aspirapolvere.

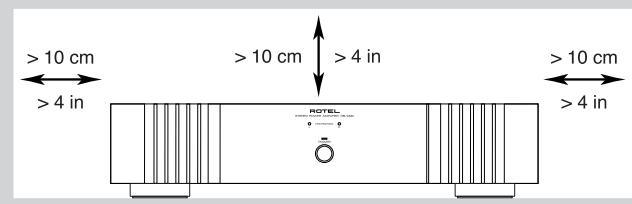

Mantenere 10 cm circa di spazio libero da tutti i lati del prodotto. Non posizionate l'apparecchiatura su un dato, divano, tappeto, o superfici che possano bloccare le aperture di ventilazione. Se l'apparecchio è positizzato in una libreria o in mobile apposto, fate in modo che ci sa abbastanza spazio attorno all'unità per consentire un'adeguata ventilazione e raffreddamento.

L'unità dovrebbè essere posta lontano da fonti di calorie come caloriferi, termoconverttitori, stufe, o altri apparecchi che producono calorie

L'appareciatura deve essere collegata esclusivamente ad una sorgente di alimentazione elettrica del tipo indicato sul pannello posteriori dell'unità.

Collegate l'unità alla presa di alimentazione solo con il cavo che viene fornito o con uno equivalente. Non modificare il cavo in dotazione in alcun modo. Non cercate di eliminare la messa a terra o la polarizzazione. Non utilizzate prolonghe.

Non fate passare il cavo di alimentazione dove potrebbe essere schiacciato, pizzicato,iegato ad angoli acuti, esposto al calore o danneggiato. Fate particolare attenzione al posizionamento del cavo di alimentazione all'altezza della presa e nel punto in cui esce alla parte posteriore dell'apparecchio.

Per scollegare completeness il prodotto dall'alimentazione, il cavo di alimentazione dovrebbe essere scollegato alla presa, che dovrebbe essere sempre disponibile accessibile.

Il cavo di alimentazione dovrebbe essere scollegato alla presa durante i temporali, o quando l'apparecchiatura rimane inutilizzata per un periodo piuttosto lungo.

L'apparecchiatura devese essere disattivata immediamente e fattia ispezionare da personale qualificato quando:

• Il cavo di alimentazione o la spina sono stati danneggiati.
• Sono caduti oggetti, o del liquido è stato versato nell'apparecchio.
  L'appareciatura è stata esposta alla pioggia.
• L'appareciatura non sembra funzionare in modo normale.
  L'apparecchiatura è caduta, o è stata danneggiata in quale modo.

Utilizzate cavi per i diffusori isolati in Classe 2 per limitare eventuali rischi di shock elettrico.

Posizione l'unità su una superficie piana abbastanza robusta da sostarne il peso. Non posizione l'unità su un mobile con ruote poché potrebbe cadere.

Questo symbolo indica che questo prodotto è doppiamente isolato.
Non è necessario il collegamento della messa a terra.

AVVERTENZA: PER RIDURRE IL RISCHIO DI SCOSSA ELETTRICA, NON TOGLIETE IL COPERCHIO. NON CONTIENE PARTI UTILI PER L'UTENTE. PER L'ASSISTENZA FATE RIFERIMENTO A PERSONALE QUALIFICATO.

Il fulmine inserito in un triangolo vi avvertte della presenza di materiale non isolato, molto tensione, ad elevato voltaggio all'interno del prodotto checouldo costituire pericolodi folgorazione.

Il punto esclamativo entro un triangolo equilatero vi avverte della presenza di istruzioni d'uso e manutenzione importanti nel manuale o nella documentazione che accompaniesa il prodotto.

I prodotti Rotel sono realizzati in conformità con le normative internazionali: Restriction of Hazardous Substances (RoHS) per apparecchi elettronici ed elettrici, ed alle norme Waste Electrical and Electronic Equipment (WEEE). Il simbolo del cestino con le ruote e la croce sopra, indica la compatibilità con queste norme, e che il prodotto deve essere riciclato o smaltito in ottemperanza a queste direttive.

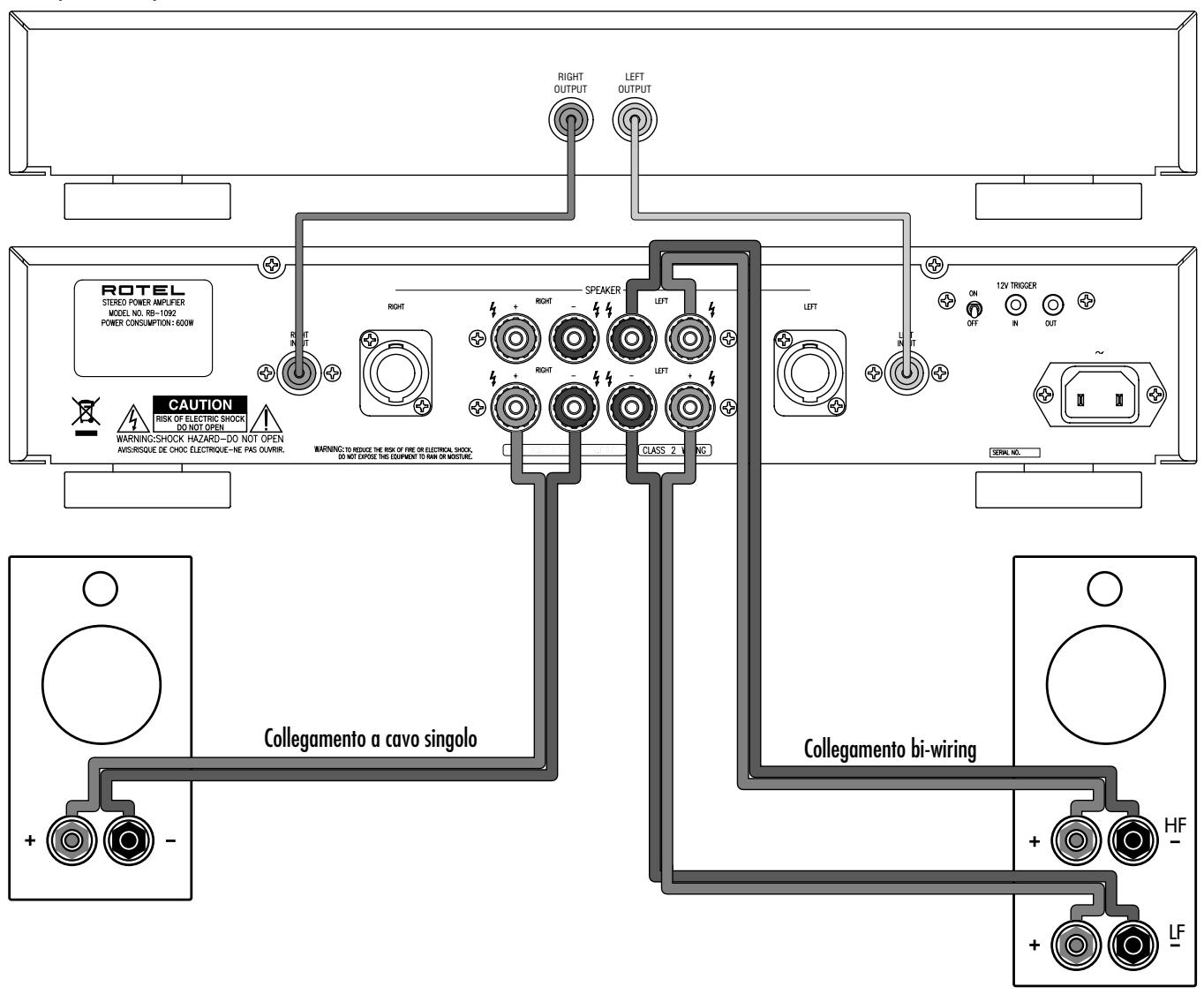

Figura 2: Schema dei collegamenti
Preamplificatore oprocessor

Vedere a pagina 25 per maggiori dettagli sull'utilizzo dei connettori Speakon®.

Note important

Quando effettuate i collegamenti assicuratevi di:

Spagnere tutti i componenti del sistema prima di collegarli fra loro o con i diffusori.
Spagnere tutti i componenti del sistema prima di modificare qualsiasi connessione nel sistema

Vi raccomandiamo inoltre di:

^+ Portare il volume a zero prima di accendere o spegnere l'amplificatore

#

Figura 1: Pannello frontale e posteriore 3
Figura 2: Schema dei collegamenti 22
Alcune Parole Sulla Rotel. 23
Per Cominciare 23
Caratteristica 23
Alcune precauzioni 23
Posizionamento 23
Alimentazione e comandi 24
Alimentazione in corrente alternata 9 23
Interruptatore di accensione e LED indicatore 1 2 24
Selettore modalità automatica accensione/spegnimento 7 24
Ingresso ed uscita Trigger 12V 8 24
Indicatori di protezione 24
Collegamenti di segnale in ingresso 4...24
Collegamento dei diffusori 25
Scelta dei diffusori 25
Scelta dei cavi dei diffusori 25
Polarità e fase 25
Collegamento con cavi per diffusori convenzionali 10 25
Collegamento con diffusori con connettore Speakon® 5 25
Risoluzione dei problemi 26
Il LED significatore Power sul
pannello frontale non sua accende 26
Nessun suono 26
Il LED significatore Protection è accesso 26
Caratteristica tecniche. 26

Alcune Parole Sulla Rotel

Una famiglia, la cui passione per la musica ha spinto a realizzare componenti hi-fi di elevata qualità, fondò la Rotel più di 40 anni fa. Attraverso gli anni la passione è rimasta intatta e l'obbiettivo di offrirne prodotti eccezionali, independentemente dal loro costo,agli audiofili ed amanti della musica è condiviso da tutti alla Rotel.

Gli ingegneri lavorano come una squadra affiata, ascoltando e mettendo a punto agli nuovo prodotto finché non raggiunge perfettamente i loro standard musicali. Sono liberi di scegliere i componenti in qualsiasi parte del mondo al fine di realizazare il prodotto nel miglior modo possibile. Cosi potrete trovare condensatori provenienti dall'Inghilterra e alla Germania, semiconduitori dal Giappone o dagli Stati Uniti, nelle trasformatori toroidali sono prodotti nella Rotel stessa.

La fama di Rotel è stata costruita grazie a centinaia di ottime recensioni e riconoscimenti conferiti dai più autorevoli esperti del settore, che asoltanto la musica agli giorni. I loro commenti confermano l'obiettivo della società - La ricerca di un appearecchio che sia musicale, affidabile e conveniente.

Noi tutti della Rotel vi ringraziamo per aver scelto quello prodotto augurandovi molto ore di piacevole intrattenimento musicale.

Per Cominciare

Grazie per aver acquistato l' amplificatore finale stereo Rotel RB-1092. Seutilizzato in unsystema home theater o stereo di alta qualita, il vostro amplificatore Rotel vi permetterà digodere di molti anni di buona musica.

L'RB-1092 è un sofisticato amplificatore finale a due canali dotato di circuiti di amplifica-zione digitale, di un potente trasformatore di alimentazione, di componenti selezionati, ed è progettato seguito le regole del Rotel Balanced Design Concept, che garantisce le superbe qualità sonore dei nostri prodotti. Inoltre, condensatori ad alta corrente permettono al RB-1092 di pilotare lavoranteanche carichi molto impegnativi.

Caratteristiche

• Amplificatore finale a due canali.
• Possibilità di selezionare la modalità di accensione/spegnimento:manuale, con rilevazione automatica del segnale in ingresso, o attraverso un segnale esterno trigger a 12V.
• Circuito di protezione con segnalazione sul pannello frontale.
  Doppi terminali di collegamento diffusori ed uscite Speakon.

Alcune precauzioni

Vi preghiamo di leggere con attenzione loizio. Insieme alle istruzioni d'uso e di installatione di base, fornisce una valida informazione sulle varie configurazioni del RB-1092 ed altre informazioni generali che vi aiuteranno a struttare al meglio il vostro systema. Siete pregati di mettervi in contatto con il vostro rivenditore autorizzato Rotel per eventuali domande o dubbi a cui non trovate risposta in quello manuale. Inoltre, tutti non della Retol saremo lieti di rispondere a qualsiasi vostra domanda e commento.

Conservate la scatola di imballo ed il materiale di protezione accluso del RB-1092 per eventuali necessità future. La spedizione o lo spostamento del RB-1092 in qualsiasi altri contentitore che non sua l'imballo originale potrebbe causare seri danni al prodotto.

Conservate la ricevuta d'acquisto originale. E' la prova di acquisito del prodotto contente la data di acquisto, che vi servirà nell'eventualità di dovere ricorrere ad interventi di riparazione in garanzia.

Posizionamento

L'RB-1092 genera calore durante il normale funzionamento. I dissipatori di calore e le aperture di ventilazione sono stati realizzati per dissipare il calore. Non ostruite le aperture di ventilazione sul pannello superiore. Lasciate almeno 10cm di spazio libero attorno all'unità ed assicuratevchi ci sa una adeguata ventilazione, per prevenire il surriscaldamento dell'amplificatore. Assicuratevchi che lo scaffale su cui poggia o il mobile su cui viene inserito possano sostenerne il peso.

Alimentazione e comandi

Alimentazione in corrente alternata

Assieme all'RB-1092 viene fornito in dotazione il relativo cavo di alimentazione AC. Collegate l'unità alla presa di alimentazione solo con il cavo che viene fornito o con uno equivalente. Non utilizzate prolonghe. Puo essere utilizzata una presa multipla, assicurandosi che sua dimensionata per sostarare la corrente richiesta dal RB-1092.

Assicuratevi che l'interruttore principale sul pannello frontale del RB-1092 sua in posizione "OFF". Quindi inserte il cavo fornito in dotazione nell'apposita presa AC sul retro dell'apparecchio e successivement inserte l'alto capo del cavo nella presa ci alimentazione di rete AC.

Il vostro RB-1092 è configurato alla fabbrica per funzionare alla tensione di alimentazione appropriata del paese in cui l'avete acquistato (USA: 120volt/60Hz; Europa: 230 volt/50Hz). La tensione di alimentazione AC impostata è indicata su un adesivo posto sul retro del vostro apparecchio.

NOTA: Nel caso in cui dobbiate spostare il vosto RB-1092 in un altri paese, è possibile configurarlo per l'utilizzo con una tension differente. Non tentate di effettuire但这a operazione da soli, l'apertura del cabinet del RB-1092 potrebbe esporvi a tensioni pericolose. Consultate un technician autorizzato o il servizio assistenza Rotel per maggiori informazioni.

Il cavo di alimentazione dovrebbe essere scollegato alla presa se l'apparecchiatura rimane inutilizzata per un periodo piuttosto lungo.

Interruttore di accensione e LED indicatore 1 2

L'interruttore di accensione si trova sul pannello frontale. Per attivare l'amplificatore (o per attivare una delle modalità di accensione automatica opzionale), premetelo. Il LED indicatore sulla interrottore di accenderà,indicando lo stato di attivazione dell'amplificatore. Per spegnere l'amplificatore, premete nuovamente il tasto che tornerà in posizione di riposo.

Selettore modalità automatica accensione/spegnimento 7

L'RB-1092 più essere accesso/spento automaticamente attraverso ilsystema "12V Trigger". Queste modalità sono selezionabili utilizzando il Selettore di modalità On/Off.

• Con il selettore in posizione OFF, l'amplificatore viene acceso e spento manualmentetramite l'interruttore posto sul pannello frontale.
• Con il selettore in posizione 12V TRIG, l'amplificatore si accende automaticamente quando rileva un segnale trigger 12V sul connettore di ingresso da 3.5mm "IN". L'interruttore POWER sul pannello frontale annulla但这a funzione, delve essere in posizione ON per potere essere attivata. Mettendo l'interruttore su OFF si toglie l'alimentazione all'amplificatore, e si annullaquesta modalità.

Ingresso ed uscita Trigger 12V

Il connettore individato con la dicitura: IN serve per collegare un cavo con connettore da 3.5mm che trasporta un segnale trigger +12V per attivare e disattivare l'amplificatore. Perutilizzare esta funzione, il selettore adiacente

7 delve essere posizionato su 12V TRIG (vedi sezione precedente). L'ingresso accetta qualsiassi segnale di controllo (AC o DC) da 3 a 30Volts.

Il connettore indicate con la dicitura: OUT, serve per collegare un'alto cavo con connettore da 3.5mm per inviare il segnale 12V trigger ad altri componenti. Il segnale 12V in uscita è disponibile agli qualvolta sua presente un segnale trigger 12V sull'ingresso IN.

Indicatori di protezione

L'amplificatore è dotato di una protezione termica che lo protege da danni seguenti a condizioni di funzionamento estreme o inadeguate. Diversamente da altri prodotti, il circuito di protezione del RB-1092 è indipendente dal segnale audio e non ha nessuna influenza sulle prestazioni soniche: il circuito di protezioneiene molto controlo la temperature degli stadi finali, e disattiva l'amplificatore se la temperature si alza altre i limiti di sicurezza.

Inoltre l'RB-1092 è dotato di una protezione contro gli sbalzi di corrente che interviene solo quando l'impedenza del carico si abbassa troppo. Questa protezione è independente per ognuno dei due canali.

Nel caso si verificchi una condizione di guasto, l'amplificatore interrompe la riproduzione ed il LED PROTECTION sul pannello frontale si illumina.

Se questo accade, spegnete l'amplificatore, lasciatelo raffreddare alcuni minuti, e provate ad individuare e risolvere il problema. Quando riaccendete l'amplificatore, il circuito di protezione si ripristinerà automaticamente ed il LED PROTECTION si spegnerà.

Nella maggior parte dei casi, il circuito di protezione si attiva in seguito ad una condizione di guasto dovuta ad un corto circuito dei cavi dei diffusori o a causa di una ventilazione inadequata che porta ad un surriscaldamento dell'amplificatore. In casi molto rari, più essere causato da una impedenza molto Bassa o molto reattiva dei diffusori.

Collegamenti di segnale in ingresso 4

Vedi figura 2

L'RB-1092 è dotato di connessioni di ingresso standard RCA non bilanciate, come quasi tutti i componenti audio. Vi èanche un ingresso RCA per ognuno dei due canali dell' amplificatore. Questi ingressi RCA accettano segnali audio da preamplificatori o processori surround. Raccomandiamo l'utilizzo di cavi audio di alta qualità per ottenere i migliorori risultati.

Collegamento dei diffusori

Vedi figura 2

L'RB-1092 ha due set di coppie di connettori per i diffusori, un set per ogni canale. In aggianta vi sono due connettori a quattro contatti Speakon. Alcuni diffusori sono già dotati di connettori Speakon, che permettono di collegare i diffusori simplicamente inserendo i cavi terminati con connettori Speakon, Anche se i vostri diffusori non dispongono di connettori Speakon, potete comunque utilizzare cavi per diffusori che hanno connettori Speakon da un lato.

Scelta dei diffusori

L'impedenza nominale dei diffusori da collegare ad agli canale del RB-1092, dovrebbe essere non inferiore a 4 ohm.

Scelta dei cavi dei diffusori

Per collegare l'RB-1092 ai diffusori utilizzate cavi isolati bipolari. La sezione e la qualità del cavo possono avere effetti udibili sulla qualità della riproduzione delsystema: potete utilizzato dei cavi standard per diffusori, ma potrebbero dare luogo ad una uscita di basso livello o ad una risposta alle basse frequence inadeguata, in particolar modo con cavi molto lunghi. In generale, dei cavi di buona qualità miglioreranno il suono. Se volete ottenere le migliorari prestazioni, dovreste considerare l'acquisto di cavi per diffusori di alta qualità; il vosto rivenditore Rotel potra aiutarvi nella scelta dei cavi adatti al vostoSYSTEMA.

Polarità e fase

La polarità, o orientamento positivo/negativo, dei collegamenti di anni diffusore ed amplificatore deve sempre essere rispetto, in modo che tutti i diffusori siano in fase. Se la polarità di una connessione viene erroneamente invertita, la riproduzione delle basse frequenze sareo molto debole e l'immagine stereo risulterà degradata. Tutti i cavi per diffusori sono contrassegnati in modo da poterli identificare+: solitamente su uno dei due cavi è presente una striscia colorata o un'alto segno di riconoscimento simile; oppure, se l'isolante dei cavi è trasparente, i conduzione sono di colori diversi (uno di colore rame ed uno argento); oppure potrebbe essere indicata la polarità direttamente sull'isolante. Identificate: i conduitori positivi e negativi e prestate attenzione ad anni collegamenti che effettuate sull'amplificatore e sui diffusori.

Se state utilizzato connettori Speakon® assicuratevi che i cavi siano collegati ai terminali giusti sul connettore.

Collegamento con cavi per diffusori convenzionali

Le due coppie di terminali dei diffusori di agli canale del RB-1092 sono identificati con un codice a colori. Avendo due set di connettori per agli canale si vuo effettuare migliormente il collegamento in bi-wiring. I connettori dei diffusori accettano: cavi spellati, terminali ad anello aperto e terminali di tipo "banana" (eccetto che per la Comunità Europea dove il loro uso non è consentito).

Stendete i cavi dal RB-1092 ai diffusori. Lasciate i cavi un po' più lunghi del necessario per darvi la possibilità di spostare i componenti ed accedere ai connettori dei diffusori.

Seutilizzate connettori a banana, collegateli ai cavi e quindi inserti nei connettori sul pannello posteriore. Seutilizzate questi connettori il collare a vite dei terminali delve essere avvitato completeness (in senso orario).

Se state usando terminali ad anello aperto,
collegateli ai cavi. Se collegate direttamente i
cavi spellati ai terminali dei diffusori,分开e i
cavi,e quindi spellate i terminali dei cavi.Fate
attentiona a non tagliare ancileculo interno
quando lo spellate.Svitate (in senso antiorario)
icollari a vite. Posizionate i terminali ad anello
aperto attorno al corpo del connettore, o il
cavo spellato sul foro interno del connettore.
Avvitate il collare in senso orario per bloccare
il connettore ad anello aperto o il cavo.

NOTA: Assicuratevi che non vi siano fili che fuoriescono alla parte spellata del cavo, che potrebbero andare a toccare il cavo o il connettre adiacente.

Collegamento con diffusori con connettore Speakon ⑥

L'RB-1092 dispone di un connettore Speakon^® a quello contatti per agli canale. I connettori a quello contatti facilitano il collegamento in bi-wiring dei diffusori. I connettori del RB-1092 accettanoanche connettori Speakon^® a due contatti, se non desiderate effettuare collegamenti in bi-wiring.

Sono disponibili sul mercato cavi già dotati di connettori Speakon®, oppure potete realizzarli da voi con un tipo di cavo a nostra scelta.

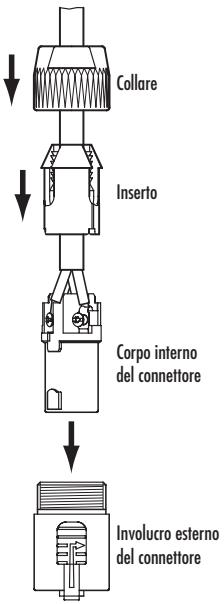

Preparazione di un cavo con connettori Speakon

In questa sezione viene spiegato come collegare il connettore Speakon a quattro contatti NL4FC. Il connettore Speakon a due contatti NL2FC si collega in modo simile. Fate riferimento alle istruzioni fornite in dotazione con il connettore per maggiori informazioni, o andate al situ web del costrutto, www.neutrik.com.

Infilate il collare filetato e l'apposto inserto sul cavo come indicato nella figura prima di collegare i cavi ai terminali sul copro interno del connettore.

Rimuvete la guaina esterna e spellate i cavi comeindicato. Attorcigliate i conduit toridi ogni singolo cavo in modo che formino un corpo unico ed inserte il cavo nel morsetto. Serrate la vite del morsetto con un cacciavite od una chiave allen da 1 / 16'' ed assicuratevi che la connessione sia ben salda.

I morsetti sul corpo
internodelconnatore
sono contrassegnati
con1+,1-,2+e2-

. Collegate i cavi ai morsetti sul corpo interno del connettore all'altro capo del filo prima di assemblare il connettore, in modo da potere verificare che ogni conduttore sua collegato allo stesso morsetto, su entrambi i capi del cavo.

Inserite il corpo interno

del connettore nel suo involucro, poi fate scorrere l'inserto sul cavo in modo da posizionarlo dietro al corpo interno del connettore. Quindi avvitate il collare sull'apposita filettatura del corpo esterno, serrando in modo che il collare tengaa in posizione il cavo.

Risoluzione dei problemi

La maggior parte dei problemi nei sistemi audio è dovuta a collegamenti non effettuati a dovere o sbagliati, o impostazioni di controllo errate. Se ris contrate problemi, isolate l'area interessata, verificate le impostazioni degli appearecchi, determinate la causa del problema ed apportate le necessarie correzioni. Se non siete in grado di fare funzionare il RB-1092, prendete spunto delle indicazioni sulla riportate:

II LED indicator Power sul pannello frontale non sua accende

L'amplificatore non è alimentato; assicuratevi che il cavo di alimentazione AC sa inserito correttamente nel pannello posteriore e in una presa di alimentazione funzionante. Controllate l'interruttore sul pannello frontale, assicuratevi che via in posizione ON. Se avete abilitato la modalità di attivazione automatica tramite segnale trigger 12V, assicuratevi che il segnale trigger 12V arrivati all'ingresso 12V TRIG IN sul pannello posteriore dell'amplificatore.

Nessun suono

Se l'amplificatore è alimentato correttamente, ma non viene emesso nessun suono, controllate i LED indicatori di protezione: PROTECTION sul pannello frontale. Se sono accesi, andate al paragrafo successivo. Se non sono accesi, verificate tutti i collegamenti e le impostazioni dei componenti collegati al RB-1092. Assicurati che le connessioni degli ingressii e dei diffusori siano adeguati alla configurazione stereo/mono selezionata.

Il LED individatore Protection è acceso

Uno o entrambi i LED PROTECTION si accendono quando è intervenuto il circuito di protezione del l'RB-1092. Normalmente, accade solo quando le aperture di ventilazione sono ostruite, quando c'è un erre nei collegamenti, o dopo un periodo di uso molto intenso. Spegnete l'amplificatore e lasciatelo raffreddare; quindi premete l'interruttore di accensione sul pannello frontale due volte per resettare il circuito di protezione. Se il problema non è risolto o si ripresents immediamente, potrebbe essere un problema interno all'amplificatore stesso.

Caratteristiche tecniche

Configurazione di Potenza (FTC)	2 x 500W
Watt/Canale	500W, tutti i canali in funzione, con filtrato a 20KHz, su 8 ohm, da 20-20 KHz, 0.03% THD
Distorsione armonica totale (20-20kHz, 8 ohm)
In regime di potenza continua:	<0.03%
A metà potenza continua:	<0.03%
Ad 1W per canale:	<0.03%
Potenza di uscita (4 ohm, 0.09%THD)	1000W
Picco di corrente in uscita	40 A
Distorsione di intermodulazione (60Hz:7kHz, 4:1)	<0.03%
Fattore di attenuazione (8 ohm)	400
Guadagno dell'amplificatore	27.2dB
Sensibilità di ingresso/Impedenza	2.2V / 11.1 Kohm
Risposta in frequenza	10 - 40 kHz (±3dB)
Rapporto segnale rumore (IHF pesato-A)	118 dB
Alimentazione
USA	120 Volt, 60Hz
Europa	230 Volt, 50Hz
Consumo	600 W
Minimo:	69 W
Standby:	3 W
Dimensioni (LxAxP)	432 x 92 x 407 mm
	17 1/8 x 3 5/8 x 16 1/8 in
Altezza pannello frontale (per montaggio a rack)	80mm, 3 1/8 in
Peso (netto)	10kg, 22 lb.

Tutte le caratteristiche sono esatte al momento della stampa.

Rotel si riserva il diritto di apportare miglioramenti alla cunc preavviso.
