BEDIENUNGSANLEITUNG RB-1092 ROTEL

Ctepeo ycnntelb moohocn

Important Safety Information

Bedienelemente und Anschlüsse

Wichtige Sicherheitshinweise

Vorsicht: Im Innern des Gerätes befinden sich keine vom Bediener zu wartenden Teile. Alle Service- und Wartungsarbeiten müssen von qualifiziertem Fachpersonal durchgeführt werden.

Vorsicht: Dieses Gerätarf nur in trockenen Räumen betriebenen werden. Zum Schutz vor Feuer oder einem elektrischen Schlag dürfen keine Flüssigkeiten in das Gerät gelangen. Stellen Sie keine mit Flüssigkeit gefüllten Vasen auf das Gerät.

Das Eindringen von Gegenständen in das Gehäuse ist zu vermeiden. Soltte dieser Fall trotzdem einzelmal eintreten, trennen Sie das Gerät sofort vom Netz. Lassen Sie es von einem Fachmann prüfen und die notwendigen Reparaturarbeitenden durchführren.

Bitte lessen Sie sich die Bedienungsanleitung vor Gebrauch des Gerätes genau durch. Sie enthalt wichtige Sicherheitsvorschriften, die unbedingt zu beachten sind! Bewahren Sie die Bedienungsanleitung so auf, dass sie jederzeit zugänglich ist.

Alle Warnhinweise in dieser Bedienungsanleitung und auf dem Gerät mösen genau beachtet werden. Dadurch konnen Personen- und Sachschäden vermieden werden. Außer den in der Bedienungsanleitung beschrieben Handgriffen sind vom Bediener keine Arbeiten am Gerät vorzunehmen.

Reinigen Sie das Gehäuse nur mit einem weichen, trockenen Tuch oder einem Staubsauger.

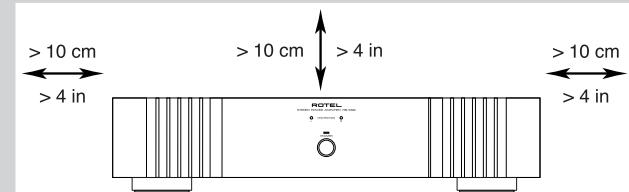

Bitte stellen Sie safer, dass um das Gerät ein Freiraum von 10 cm gewährleistet ist. Stellen Sie das Gerät weder auf ein Bett, Sofa, Teppich oder ähnliche Oberflächen, um die Ventilationsöffnungen nicht zu verdecken. Das Gerät sollte nur dann in einem Regal oder in einem Schrank untergebracht werden, wenn eine ausreichende Luftzirkulation gewährleistet ist.

Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (Heizkörper, Wärmespeicher, Öfen oder sonstige wärmerzeugende Geräte).

Bevor Sie das Gerät in Betrieb besteht, prüfen Sie, ob die Betriebsspannung mit der örtlichen Netzspannung übereinstimmt. Die Betriebsspannung ist an der Rückseite des Gerätes angegeben.

Schlieben Sie das Gerät nur mit dem dazugehörigen zweipoligen Netzkabel an die Wandsteckdose an. Modifizieren Sie das Netzkabel auf keinen Fall. Versuchen Sie nicht, die Erdungs- und/oder Polarisationsvorschriften zu umgehen. Das Netzkabel solle an eine zweipolige Wandsteckdose angeschlossen werden. Verwenden Sie keine Verlängerungskabel.

Netzkabel sind so zu verlagen, dass sie nicht beschädigt werden konnen (z.B. durch Trittbelastung, Möbelstücke oder Erwärmung). Besondere Vorsicht ist darauf an den Steckern, Verteilern und den Anschlussstellen des Gerätes geboten.

Sollten Sie das Gerät für eine langere Zeit nicht in Betriebnehmen,ziehen Sie den Netzstecker aus der Steckdose.

Dieses Gerät sollte, wie andere Elektrogeräte auch, nicht unbeaufsichtigt betrieben werden.

Ist das Gerät z.B. während des Transportes über langere Zeit Kälte ausgesetzt worden, so warten Sie mit der Inbetriebnahme, bis es sich auf Raumtemperatur erwartet hat und das Kondenswasser verdunst ist.

Schalten Sie das Gerätsofar aus undziehen Sie geschultes Fachpersonal zu Rate, wenn:

• das Netzkabel oder der Stecker beschädigt sind,
• Gegenstände bzw. Flüssigkeit in das Gerät gelangt sind,
  das Gerat Regen ausgesetzt war,
  das Gerät nicht ordnungsgemäß Funktioniert bzw. eine deutliche Leistungsänderung aufweist,
  das Gerat hingefallen ist bzw. beschädigt wurde.

Verwenden Sie gemäß Class 2 isolierte Laufsprecherkabel, um eine ordnungsgemäß Installation zu gewährleisten und die Gefahr eines elektrischen Schlages zu minimieren.

Stellen Sie das Gerät waagerecht auf eine feste, ebene Unterlage. Es sollte weder auf beweglichen Unterlanden noch Wagen oder fahrbaren Untergestellen transportiert werden.

Dieses Symbol bedeutet, dass das Gerät doppelt isoliert ist. Es muss darauf nicht geerdet werden.

ACHTUNG

GEFAHR EINES ELEKTRISCHEN SCHLAGS. NICT NOTFNNEN

ACHTUNG: UM DIE GEFAHR EINES ELEKTRISCHEN SCHLAGS ZU REDUZIEREN, NICT HE GEAUSEABDECKUNG ENTFERNEN. IM INNERN BEFINDEN SICH KEINE VOM BEDIENER ZU WARTENDEN TEILE. ZIEHEN SE NUR QUALIFIZIERTES PERSONAL ZU RATE.

Das Blitzsymbol mit Pfeil in einem gleichseitigen Dreieck macht den Benutzer auf das Vorhandensein gefährlicher Spannung im Gehäuse aufmerksam. Diese ist so groß, dass sie für eine Gefährdung von Personen durch einen elektrischen Schlag ausreicht.

Das Ausrufungszeichen in einem gleichseitigen Dreieck weist den Leser auf wichtige Betriebs- und Wartungshinweise in der dem Gerät beiliegenden Literatur hin.

Rotel-Produkte entsprechen den internationalen Richtlinien über die Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS genannt)) und über Elektro- und Elektronik-Altgeräte (Waste Electrical and Electronic Equipment (WEEE)). Die durchgestrichene Mülltonne stehen für deren Einhaltung und besagt, dass die Produkte ordnungsgemäß recycliert oder diesen Richtlinien entsprechend entsorgt werden müssen.

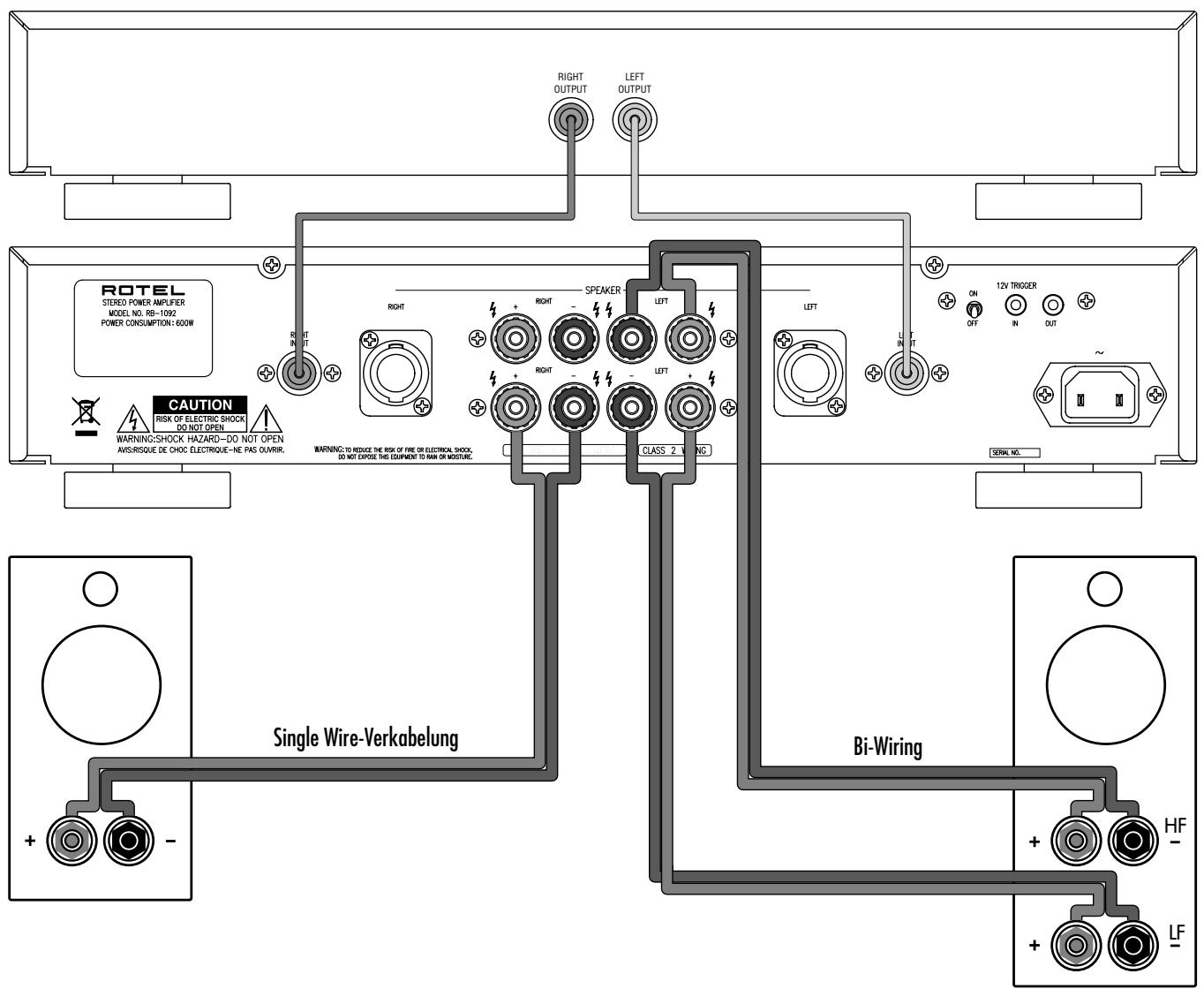

Figure 2: Anschlussdiagramm
Vorveränder oder Surround-Prozessor

Auf Seite 19 erhalten Sie{nahere Informationen zu den Speakon®-Laufsprecherausgängen.

Wichtige Hinweise

Achten Sie beim Herstellen der Verbindungen auf Folgendes:

^+ Schalten Sie alle Komponenten im System aus, bevor Sie Geräte (einschließlich Laufsprecher) anschließen.
Schalten Sie alle Komponenten im System aus, bevor Sie Anschlüsse im System verändern.

Ferner empfehlen wir, dass

Sie die Lautstärke herunterdrehen, bevor Sie die Endstufe ein- oder abschalten.

Inhaltsverzeichnis

Figure 1: Bedienelemente und Anschlüsse 3
Figure 2: Anschlussdiagramm 16

Wichtige Sicherheitschinweise 15
Inhaltsverzeichnis 17
Die Firma Rotel. 17

Zu dieser Anleitung 17

Features 17
Einige Vorsichtsmaßnahmen 17
Aufstellung des Gerätes 17

Netzspannung und Bedienung. 18

Netzeingang 18
Netzschalter 1 und Betriebsanzeige 2 18
ON/OFF-Kippschalter 7 18
12-V-Trigger-Ein- und -Ausgang 18

LED-Anzeigen fur die Schutzschaltung 3 18

Eingangssignalanschlüsse 4 18

Anschlieben der Laufsprecher 19

Auswahld der Laufsprecher 19
Auswahld der Laustprecherkabel 19
Polarität und Phasenabgleich 19
Anschluss der Laufsprecher über
herkommliche Schraubklemmen 19
Anschluss der Lautsprecher über die
Speakon-Ausginge 5 19
Verdrahten der Speakon*Anschlisse 19

Bei Störungen 20
Die Betriebsanzeige leuchtet nicht 20
Kein Ton 20
PROTECTION-LED leuchtet 20
Technische Daten 20

Die Firma Rotel

Die Firma Rotel wurde vor mehr als 40 Jahren von einer Familie gepründet, deren Interesse an Musik so groß war, dass sie beschloss, qualitativ hochwertigste HiFi-Produkte herzustellen und Musikliebhabern ungeachtet ihres Geldbeutels einen außergewöhnlichen Wert zukommen zu halten. Ein Ziel, das von allen Rotel-Angestellten verfolgt wird.

Die Ingenieure arbeiten als Team eng zusammen. Sie horen sich jeder neue Produkt an und stimmen es klanglich ab, bis es den gewünschten Musicstandards entspricht. Die eingesetzten Bauteile stammen aus verschiedenen Ländern und wurden ausgewählt, um das jeweilige Produkt zu optimieren. So finden Sie in Rotel-Geräten Kondensatoren aus Großbritannien und Deutschland, Halbleiter aus Japan oder den USA und direkt bei Rotel gefertigte Ringkerntransformatoren.

Rotels gutter Ruf wird durch hunderte von Testerfolgen von den angesehensten Testern der Branche, die jeder Tag Musik horen, untermauert. Die Ergebnisse beweisen, dass das Unternehmen sein Ziel konsequent verfolgt hat, mit Equipment hoher Musikalität und Zuverlässigkeit bei gleichzeitig wichtigen Preisen.

Wir danken Ihnen für Ihr Vertrauen in die Marke Rotel und wünschen Ihnen viel Hörvergnügen.

Zu dieser Anleitung

Vielen Dank, dass Sie sich für die Rotel-RB-1092 entschieden haben. Diese leistungsstarke Stereo-Endstufe kann optimal in jedem qualitat hochwertigen HiFi- oder HiFi-Cinema-System eingesetzt werden.

Die RB-1092 ist eine erstklassige Stereo-Endstufe. Ihr digitaler Verstärkerschaltkreis, das Schaltnetzeil, erstklassige Bauteile und Rotels Balanced-Design-Konzzept gewährleisten eine Herausragende Klangqualität. Aufgrund der hohen Stromlieferfähigkeit kann die RB-1092 problemlos anspruchsvolle Laatsprecher kon-trollieren.

Features

Zwei Verstärkerkanäle.
- Power on/off-Konfiguration: manuell oder über 12-V-Trigger-Signal.
Schutzschaltung mit LED-Anzeigen an der Gerätefront.
Anschluss der Laufsprecher über Schraubklemmen und Speakon®-Ausgänge.

Einige Vorsichtsmaßnahmen

Lesen Sie sich die Bedienungsanleitungitte vor der Inbetriebnahme bereits durch. Nebengrundsatzlichen Installations- und Bedienungshinweisen (itte beachten Sie auch die Sicherheitschinweise am Anfang der Bedienungsanleitung) enthalt sie allgemeine Informationen, die Ihnen halten werden, Ihr System mit seiner maximalen Leistungsfähigkeit zu betreiben.itte setzen Sie sich bei etwaigen Fragen mit ihrer autorisierten Rotel-Fachhändler in Verbindung.

Bewahren Sie den Versandkarton und das übrige Verpackungsmaterial der RB-1092 für einen eventuellen späteren Einsatz auf. Der Versand oder Transport der RB-1092 in einer anderen als der Originalverpackung kann zu erheblichen Beschädigungen ihrer Endstufe führen.

Schicken Sie die Ihrer Endstufe beiliegende Garantieanforderungskarte ausgefüllt an den Rotel-Distributor in ihrem Land. Bewahren Sieitte die Original-Kaufquittung auf. Sie belegt am besten das Kaufdatum, das für Sie wichtig wird, sobald Sie eine Garantieleistung in Anspruchephemen.

Aufstellung des Gerätes

Aufgrund ihrer hohen Ausgangsleistung kann sich die RB-1092 extrem erwärmen. Diese Wärme kann unter normalen Bedingungen über die Kührippen und Ventilationsöffnungen der Endstufe problemlos abgeführt werden. Die Ventilationsöffnungen an der Oberseite)dürfen nicht blockiert werden. Jedoch ist das Gerät an einem Ort aufzustellen, an dem rund um das Gehäuse ein Freiraum von 10 cm und eine ausreichende Luftzirkulation gewährleistet ist. Beachten Sie dies beim Einbau in einen Schrank oder beim Aufeinanderstellen mehrerer Systemkomponenten.

Berücksichtigten Sie beim Aufbau das Gewicht der Endstufe. Stellen Sie sicher, dass das Regal oder der Schrank auf das vergleichsweise hohe Gewicht der RB-1092 ausgelegt ist.

Netzspannung und Bedienung

Netzeingang 9

Aufgrund der hohen Aufnahmeleistung besteht die RB-1092 erhebliche Strommengen. Daher sollte sie direkt an eine zweipolige Wandsteckdose angeschlossen werden. Verwenden Sie kein Verlängerungskabel. Eine hochbelastbare Mehrfachsteckdose kann eingesetzt werden, wenn sie (ebenso wie die Wandsteckdose) ausreichende Strommengen für die RB-1092 sowie die anderen an sie angeschlossenen Komponenten liefern kann.

Stellen Sie sicher, dass die RB-1092 vor dem Anschlieben an das Netz abgeschaltet ist, sich der Netzschalter also in der AUS-Position befindet. Verbinden Sie nun das beiliegende Netzkabel mit dem Netzeingang an der Geräterückseite und stecken Sie das andere Ende des Kabels in die Wandsteckdose.

Ohre RB-1092 wird von Rotel so eingestellt, dass sie mit der in Ihrem Land üblichen Wechselspannung (Europa: 230 Volt Wechselspannung/50 Hz; USA: 120 Volt Wechselspannung/60 Hz) arbeitet. Die Einstellung ist an der Geräterück-ndeine angegeben.

HINWEIS: Sollen Sie mit ihrer RB-1092 in ein anderes Land umziehen, kann die Einstellung der Endstufe geändert werden, so dass sie mit einer anderen Netzspannung betrieben werden kann. Versuchen Sie auf keinen Fall, diese Änderung selbst vorzunehmen. Durch Öffnen des Endstufengehauses setzen Sie sich gefährlichen Spannungen aus. Ziehen Sie hierzu stets qualifiziertes Servicepersonal zu Rate.

Sind Sie für langere Zeit nicht zu Hause, wie z.B. während einer mehrwöchigen Urlaubsreise, sollenn Sie ihre Endstufe (ebenso wie alle anderen Audio- und Videokomponenten) während ihrer Abwesenheit vom Netz trennen.

Netzschalter und

Betriebsanzeige 2

Der Netzschalter ist in die Gerätefront der RB-1092 integriert. Zum Einsatzen (oder zum Aktivieren der optionalen, automatischen Power on-Modi) drücken Sie den Netzschalter. Die Betriebsanzeige über dem Schalter beginnnt zu leuchten und zeigt an, dass die Endstufe eingeschaltet ist. Drücken Sie zum Ausschalten der Endstufe erneut den Netzschalter.

ON/OFF-Kippschalter 7

Die RB-1092 kann über ihr "12-V-Trigger"-System automatisch ein- und ausgeschaltet werden. Über den ON/OFF-Kippschalter konnen Sie den gewünschten Modus auswahlen.

• Befindet sich der Kippschalter in der OFF-Position, wird die Endstufe manuell über den Netzschalter an der Gerätefront ein- und ausgeschaltet.
• Befindet sich der Kippschalter in der ON-Position, wird die Endstufe automatisch eingeschaltet, wenn an der 3,5-mm- und mit IN gekennzeichneten 12V TRIGGER IN-Buchse ein 12-V-Trigger-Signal anliegt. Über den Netzschalter an der Gerätefront konnen Sie diese Funktion umgehen. Diese Funktion kann nur genutzter werden, wenn der Netzschalter vorher eingeschaltet wurde.

12-V-Trigger-Ein- und -Ausgang

An die mit IN gekennzeichne Anschlussbuchse kann zum Ein- und Ausschalten der Endstufe ein Anschlusskabel mit 3,5-mm-Klinkensteckern zur Übertragung eines +12-V-Trigger-Signals angeschlossen werden. Dazu ist der oben beschriebene Kippschalter in die ON-Position zu setzen. Diese Eingang reagiert auf Gleich- oder Wechselspannungssignale von 3 bis 30 Volt.

An die mit OUT gekennzeichnete Buchse kann ein weiteres Anschlusskabel mit 3,5-mm-Klinkensteckern angeschlossen werden, über das ein 12-V-Trigger-Signal zu anderen Komponenten geleitet werden kann. Das 12-V-Ausgangssignal steht bereit, sobald ein +12-V-Trigger-Signal an der mit IN gekenn-zezeichneten Buchse anliegt.

LED-Anzeigen für die Schutzschaltung

Die RB-1092 verfügbar über eine thermische Schutzschaltung. Hierdurch wird die Endstufe vor möglichen Schäden durch extreme oder fehlerhafte Betriebsbedingungen geschützt. Im Gegensatz zu denen anderen Konstruktionen ist die Schutzschaltung der RB-1092 unabhängig vom Audiosignal und beeinflusst den Klang nicht. Statt dessen überwacht sie die Temperatur an den Leistungstransistoren und schaltet die Endstufe ab, sobald bestimmte Temperaturgrenzen übersritten werden.

Darüber hinaus besitzt die RB-1092 einen Überstromschutz, der nur dann anspricht, wenn die Lastimpedanz zu stark abnimmt. Dieser Überstromschutz ist für jeder der beiden Kanäle getrennt ausgeführrt.

Es ist unwahrscheinlich, dass es jemals zu einer Überlastung kommt. Sollte denen eine Störung auftreten, schaltet sich die Endstufe ab, und die jeweilige PROTECTION-LED an der Gerätefront beginnnt zu leuchten.

Schalten Sie die Endstufe aus und halten Sie sie einige Minuten abkühlen. Versuchen Sie, den Grund für die Störung herauszufunden und zu beheben. Beim erneuten Einschalten der Endstufe setzen sich die Schutzschaltung automatisch darüber, und die LED erlischt.

In den meisten Fällen wird die Schutzschaltung durch eine Fehlfunktion, wie z.B. durch kurzgeschlossene Lautsprecherkabel oder eine unzureichende Belüfung, die schließlich zu einer Überhitzung führt, aktiviert. In sehr seltenen Fällen konnen Lautsprecher mit einer extrem niedrigen Impedanz die Schutzschaltung aktivieren.

Eingangssignalanschlüsse

4

Siehe Figure 2

An der Rückseite der RB-1092 befinden sich unsymmetrische Cinch-Eingänge, wie sie an jedem hochwertigen Audiogerät zu finden sind. Für jedem der beiden Verständerkanäle stehen ein Cinch-Eingang zur Verfügung. An diese Cinch-Eingänge konnen Vorveränder oder Surround-Prozessoren angeschlossen werden. Verwenden Sie hochwertige Verbindungskabel, um eine optimale Klangqualität zu gewährleisten.

Anschlieben der Laufsprecher

Siehe Figure 2

An der RB-1092 befinden sich für jeder Kanal Schraubklemmen und Speakon®-Lautsprecherausgänge. Auch eineiga Laufsprecher verfügen über Speakon®-Anschlüsse, was den Anschluss der Laufsprecher erleichtert, da einfach Kabel mit Speakon®-Stecker an beiden Seiten verwendet werden müssen. Besitzen Sie Laufsprecher ohne Speakon®-Anschlüsse, so konnen Sie diese über Lautsprecherkabel anschließen, die nur an einer Seite mit einem Speakon®-Stecker bestückt sind.

Auswahld der Laufsprecher

Die nominale Impedanz des(der) an die RB-1092 angeschlossenen Lautsprechers (Lautsprecher) sollte mindestens 4 Ohm betragen.

Auswahlder

Laufsprecherkabel

Verbinden Sie die RB-1092 und die Laufsprecher über ein isoliertes, zweiadriges Laufsprecherkabel. Aufbau und Qualität des Kabels können hörbare Effekte auf die Musikwiedergabe haben. Standard-, „Klingeldraht" wird Funktionieren, jedoch konnen vor allem bei größeren Kabellängen Leistungsverluste und eine ungleichmäßige Wiedergabe des Frenquerspektrums das Ergebnis sein. Allgemein gilt, dass Kabel mit großem Querschnitt eine verbesserte Wiedergabequalität gewährleisten. Für hochste Wiedergabequalität sollen den Sie die Benutzung von speziellen, hochwertigen Laufsprecherkabeln erwären. Ihr autorisierter Rotel-Fachhandler wird Ohnen bei der Auswahl dieser Laufsprecherkabel keinere weiterhelfen.

Polarität und Phasenabgleich

Die Polarität - die positive/negative Ausrichtung der Anschlüsse - muss für jeder Laufsprecher-/Verständerverbindung phasengleich sein. Wirde die Polarität einer Verbindung irrtumlicherweise umgekehrt, führt dies zu einem unausgewogenen Klangbild mit schwachen Bässen.

Die Kabel sind zur Identifizierung gekenn-zeichnet. So kann die Isolationsschicht eines Leiters geripppt oder ein Leiter mit einem Streifen markiert sein. Das Kabel kann verschiedenefarbige Leiter (Kupfer und Silber) besitzen und von einer transparenten Isolationsschicht umgeben sein. Bei anderen Kabeln wird die Polaritätsangabe auf die Isolationsschicht gedruckt. Unterschieden Sie zwischen positiven und negativen Leitern und achen Sie beim Anschluss an Laufsprecher und Veränderk auf die gleiche Polung.

Stellen Sie beim Einsatz von Speakon®-Steckern sichere, dass die Drähte richtig zugeordnet werden.

Anschluss der Laufsprecher über herkömmliche Schraubklemmen

Die RB-1092 verfügbar an der Rückseite über vier farbig gekennzeichnete Anschlussklemen für jeder Veränderkerkanal. An diese Anschlussklemen können blanke Drahte oder Kabelschuhe angeschlossen werden.

Führer Sie die Kabel von der RB-1092 zu den Laatsprechern. Lassen Sie sich genügd Raum, damit Sie die Komponenten bewegen können und so einen freien Zugang zu den Laatsprecheranschlussen sicherstellen.

Be der Verwendung von Kabelschuhen verbinden Sie diese mit den Kabeln, stecken die Kabelschuhe hinten unter die Anschlussklemmen und drehren die Klemmen im Uhrzeigersinn fest.

Sollten die Laufsprecherkabel direkt (ohne Kabelschuhe) an die Laufsprecherklemen angeschlossen werden, so entfern den Sie an den Kabelenden ca. 15 mm der Isolation. Lösen Sie die Schraubklemmen durch Drehen gegen den Uhrzeigersinn. Verdrillen Sie die blanken Kabelenden, um ein Zerfasern zu vermeiden, und steken Sie das verdrillte Kabel hinter die Schraubklemmen. Anschließlich drehen Sie diese im Uhrzeigersinn fest.

HINWEIS: Achten Sieitte darauf, dass die blanken Kabelenden vollständig an den Schraubklemmen untergebracht sind und somit das Berühren benachbarter Dritte oder Anschlüsse ausgeschlossen ist.

Anschluss der Laufsprecher über die Speakon®-Ausgänge 5

Die RB-1092 besitzt für jeder Kanal einen vierpoligen Speakon®-Lautsprecheranschluss. Da diese vierpolig sind, können damit auch Bi-Wiring-Lautsprecherlösungen realisiert werden. Die Anschlüsse an der RB-1092 konnen für den normalen Betrieb auch mit zweipoligen Speakon®-Steckern verbunden werden.

Es gibt konfektionierte Speakon®-Lautsprechekabel. Sie können die Kabel aber auch selbst verdrahen.

Verdrahten der Speakon-Anschlüsse

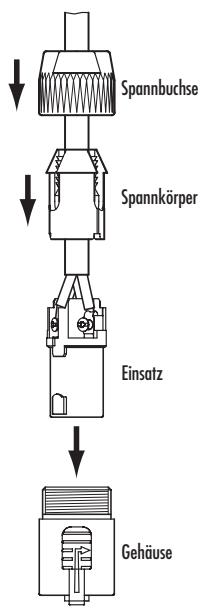

Nachstehend ist das Verdrahten des vierpoligen Speakon®-Steckers NL4FC beschreiben. Die Beschreibung lässt sich Sinngemäß auch auf den zweipoligen Speakon®-Stecker NL2FC anwenden. Beachten Sieitte auch die den Steckern beigefügte Anleitung oder besuchen Sie die Website des Herstellers www.neutrik.com.

Für die Verbindung benöttigen Sie ein vieradriges Kabel. Stecken Sie zunachst, wie in der Abbildung darestellt, die Spannbuchse und den Spannkörper auf das Kabel.

Anschließlich entfernen Sieitte die auBere Hulle des Kabels sowie die Isolierung der einzelnen Adern.Drehen Sie nacheinander die einzelnen Kabel jeweils einer Ader zusammen und stecken Sie die so entstanden Kabelbundel in die davon vorgesehenen Anschlussklemmen am Anschlussstecker.Ziehen Sie die Schrauben mit einem handelsüblichen Schraubendreher oder einem Maulschlussel (1 / 16^ ) an, bis die Drahfe fest sitzen.

Die Kontakte am Einsatz sind mit 1+ , 1- , 2+ und 2- bezeichnet. Verbinden Sie nun das andere Ende des vieradrigen Kabels mit den entsprechenden Anschlussklemmen am Buchsensteckverbinder. Vergewissen Sie sich, dass die Zuordnung richtig ist (beide Enden einer Ader sind mit den Kontakten derselben Bezeichnung, z.B. 1+ , zu verbinden).

Richten Sie nun Spannkörper und Buchsstecker bzw. Buchsensteckverbinder zueinander aus, indem Sie die Nasen des Spannkörpers in die Aussparungen des Steckers oder des Steckverbinders stecken. Schieben Sie den Stecker bzw. den Steckverbinder in das Gehäuse und verschrauben Sie anschließend Gehäuse und Spannbuchse.

Bei Störungen

Tritt eine scheinbare Fehlfunktion auf, sollenn zuerst die nachstehend aufgeführten Punkte überprüft werden. Viele Probleme beruhen auf einfachen Bedienungsfehlern oder fehlerhaften Anschlüssen. Lösst sich das Problem nicht beheben, wenden Sie sichitte an ihren autorisierten Rotel-Fachhandler.

Die Betriebsanzeige leuchtet nicht

Die RB-1092 besteht keine Strom. Prufen Sie die Netzanschlüsse an der Endstufe und der Wandsteckdose. Stellen Sie sich, dass der Netzschalter eingeschaltet ist. Befindet sich der Kippschalter an der Geräterückseite in der ON-Position, so prufen Sie, ob ein Trigger-Signal an der 12V TRIGGER IN-Buchse anliegt.

Kein Ton

Bekommen die RB-1092 Strom und istriotzdem kein Ton zu horen, prufen Sie, ob eine der PROTECTION-LEDs an der Frontseite leuchtet. Falls ja, beachten Sieitte die Hinweise unten. Falls nicht, prufen Sie, ob alle Geräte richtig angeschlüssen sind und die Einstellungen an den angeschlüssenen Geräten richtig vorgenommen wurden. Stellen Sie sicher, dass die Eingangs- und Laufsprecherverbindungen entsprechend der Systemkonfiguration hergestellt worden sind.

PROTECTION-LED leuchtet

Wurde die RB-1092 von der Schutzschaltung abgeschelt, beginnt die entsprechende PROTECTION-LED zu leuchten. Normalerweise passiert dies nur, wenn die Ventilationsöffnungen blockiert sind, die Laufsprecher nicht richtig angeschlossen wurden oder die Endstufe überlastet wurde. Schalten Sie das System ab und warten Sie, bis sich die Endstufe abgekühlt hat. Drücken Sie den Netzschalter anschließend einmal ein und aus, um die Schutzschaltung zurückzusetzen. Ist die Störung nicht beseitigt oder tritt sie erneut auf, liegt das Problem im System oder in der Endstufe selbst.

Technische Daten

Konfiguration

Watt/Kanal

Gesamtklirrfaktor (20 - 20.000 Hz, 8 Ohm)

2 × 500 Watt

500 Watt, alle Kanäle betrieben, mit 20-kHz-Filter, Last 8 Ohm, 20 - 20.000 Hz, 0,03 % THD

Bei Nennleistung < 0.03%

Bei halber Nennleistung < 0.03%

Bei einem Watt pro Kanal < 0.03%

Ausgangsleistung (4 Ohm, 0,09 % THD)

Spitzenstrom am Ausgang

Intermodulationsverzerrung (60 Hz: 7 kHz, 4:1)

Dämpfungsfaktor (8 Ohm)

Verständung

Eingangsempfindlichkeit/-impedanz

Frequenzgang (+ / - 3dB)

Gerauschspannungsabstand (IHFA)

Spannungsversorgung

Leistungsaufnahme

40 A

<0.03%

400

27,2 dB

2,2V/11,1 kOhm

10 bis 40.000 Hz

118dB

230 Volt/50 Hz

600 Watt

69 Watt - Leerlauf

3 Watt- Standby

432× 92× 407mm

80 mm

10 kg

Abmessungen (B x H x T)

Panelhöhe (für Rack-Montage)

Nettogewicht

These Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderungen in Technik und Ausstattung vorbehalten.
