GEBRUIKSAANWIJZING RC-1090 ROTEL
Stereo Voorversterker
CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN
CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER. NO USER-SERVICEABLE PARTS INSIDE REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE
CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULLY.
ATTENTION: POUR EVITER LES CHOCSE ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.
De bedieningsorganen en aansluitingen
De afstandsbediening RR-969
Entrées Phono et Ligne ; Entrée/sortinge Enregistreur Phono- und Hochpegeleiningänge; Tape-Ein- und -Ausgänge Ingressi phono e di linea Ingresso/uscite del registraratore Entradas de Fono y Linea; Entrada/Salida para Grabacion De platenspeleringang en lijingangen; opnameapparaat i
WAARSCHUWING: Om het risico op elektrische schokken of brand te vermijden: zorg dat het apparaat Niet nat worden. Verwijder de kast Niet: er bevinden zich in het apparaat geen bedieningsorganen. Indien nodig waarschuw een bevoegd technicus!
EEN LAATSTE WAARSCHUWING: Om het risico op elektrische schokken te voorkomen: LAST het apparaut gesloten. Ledere reparatie dient door een gekwalificierde technicus verricht te worden.
Lees de gehele gebruiksaanwijing. Voordat u met het apparaat gaat werken is het van groot belang dat u weet hoe u ermeer om moet gaan en dat zo veilig möglichk. Bewaar deze gebruiksaanwijing op een plek, die u zich na verloop van tijd nog weet te herinneren.
De waarschuwingen op het apparaat en in de gebruiksaanwijzing zijn belangrijk, sla ze Niet in de wind.
Als het apparaat vuil wordt, stof het dan af met een zachtede roge doeok, of maak gebruik van een stofzuiger. Gebruik nooit een oplosmiddel van welke soort dan ook.
Het apparaat要去 dusdanig gebruikt worden, dat een behoorlijke koeling Niet in het gedrang komt. Voorbeeldjes: Gebruik het apparaat Niet op: bed, sofa, plaid of andere onregelmatige oppervakken, waardoor de ventilatiegaten geblokkeerd zonden kan uneven worden. Ook het inbouwen in een tekleine ruimte kan een voldoende koeling in de weg staan.
Het apparaat moet verre gehonden worden van warmtebronnen zoals: radiatoren en kachels, maar ook versterkers.
Het apparaat mag alleen aingesloten worden op het voltage zoals aangegeven op de achterkant, in dit geval 220 - 240 Volts 50Hz
Het apparaat dient alleen aangesloten te worden met de bijgeleverde netkabel, of een soortgelijke.
Maatregelen dienen genomen te worden, die de aarding en polarisatie van het apparaat Niet te Niet doen. Gebruik vooral geen verlengsnoeren.
De lichtnetkabel dient zo neergelegd te worden, dat er nicht op getrapt kan worden of geklemd kan worden door scherpe voorwerpen. Vooral de aansluitpunten zijn belangrijk: de aansluiting in de wandcontactdoos en waar waar de kabel het apparaat binnengaat.
Wonneer het apparaat voor langereijd Niet in gebruik is, dient de lichtnetkabel uit het lichtnet verwijderd te zijn.
Het apparaat zal in service gegeven要去en worden wonneer een van de volgende situaties zich voordoet:
- Wanner het netsnoor en/of steker beschadigd+zijn.
- Wonneer er toch voorwerpen/vloeistof in het apparaat verecht zichen gekommen.
- Als het apparataat in de regen hebelt gestaan.
- Als het apparaat Niet normal functioneert of een duidelijk afwijkend gedrag vertoont..
- Wonneer het apparaat gezallen is en/of de kast beschadigd is.
Plaats de versterker op een vaste,
vlakte en stevige ondergrond. Plaats
hem Niet op een verrijdbare wagen
die gemakkelijk om kan vallen.
Inhoud
Figuur 1: De bedieningsorganen en aansluitingen 3
Figur 2: De afstandsbediening RR-969 3
Figuur 3: De platenspeleringang en lijingangen; opnameapparaat in- en uitgang 4
Figuur 4: De cinch uitgangen 5
Figuur 5: De XLR uitgangen 5
Wij van Rotel 41
Aan de slag met de RC-1090 41
Een paar voorzorgsmaatregelen 41
Een plek voor de RC-1090 41
De tussenverbindungen 41
De RR-969 afstandsbediening 41
Het gebruik van de afstandsbediening A 42
Het bedieren van andere componenten B 42
Hetprogrammer van de RR-969 M 42
Het aansluiten op het lichtnet 42
De lichtaansluiting 17 42
De aan/uitschakelaar 1 met bijbehorende indicator 2 en de aan/uitschakelaar op de RR-969 C 42
Deextralichtnetvoorzieningen 16 42
Het aansluiten van de ingangen 12 en 13 42
De pick-up-elementen keuzeschakelaar 11 42
De pick-up aansluitingen met
aardverbinding 10 42
De lijniveau aansluitingen 13 43
De schakelaar voor de cd-speler met
gebalanceerde uitgangen 19 en de
correspondenderde ingang 18 43
De verbindingen make met een opname/ weergave apparaat 14 43
Het aansluiten van de uitgangen 43
De schakelaar voor gebalanceerde weergave 21 43
De ongebalancerde uitgangen 15 43
De gebalanceerde uitgangen 20 43
De 12 volt "trigger" uitgang 24 43
De infrarood in- en uitgangen 43
De externe afstandsbedieningsingang 23 43
De uitgang met het afstandsbedieningssignaal 23 44
In/uitgang voor een PC 25 44
De bedieningsorganen 44
De volumeregelaar 5 en D 44
De luister keuzetoetsen 6 met
infoschem 8 44
De opname keuzetoetsen met
infoschem 9 44
Dehoofdtelefoonuitgang 3 44
Het afstandsbedieningsoog 44
Deafstandsbedieningsfuncties 44
Het kiezen van een bron 44
Hetkiezen van een bron om van op te nemen K 44
De stilteoets "MUTE" E 44
Het werken met het_infoschemm 44
Het aan/uitzetten van hetinfoschemr L 44
Hetinfoschemaanpassen F G H 45
Het ongedaan maken van de aanpassing 45
Wat te doeen bij problemen? 45
Het verrangen van de zekering 45
Geen geluid 45
Het is alweer meer dan 40aar geleden dat een familie met een gespassioneerde betrokkenheid bij muziek besloot om zelf geluidsapparatuur van onberispelijke kwaliteit te gaan vervaardigen onder de naam Rotel. Door de loop der jaren heen is die passie gebleven en het familiedoel om audiofielen en muziekliefhebbers voor aantrekkelijke prijzen topkwaliteit te bieden worden door iedere Rotelmedewerker gesteund.
De technici werkken als een hijtucht team al tweakend en luisterend totdat ieder niewu produit dat muzikale niveau heeft bereikt dat hun bij de aanvang voor ogen stond. Zij worden volkomen vrijgelaten in hun keuze van componenten, waar ze ook op de wereld vandaan要去en+komen. In Rotel apparatuur kunt u condensatoren vinden ut Duitsland en England of half geleidersuit Amerika en Japan, terwijl de ringkerntransformatoren in eigenguis worden vervaardigd.
Onze goede reputatie werden gevestigd door honderden waarderende testrapporten en vele onder Scheidingen die wij hebben mogen ontvangen van mensen die uit professie dag in dag uit maar muziek luisteren. Hun kritiek houdt ons bij de les: het vervaardigen van muzikale, betrouwbare en betaalbare apparatuur.
Door de aanschaf van dit produit Danken wij u voor het in ons gestelde vertrouwen en wensen wij u er veel en langdurig plezier mee.
Aan de slag met de RC-1090
Wij danken u voor de aankoop van deze voorversterker. Wij zijn ervan overtuigd, dat de muziek d.m.v. deze RC-1090 ten gehore gebracht, voor u een jarenlange bron van plezier zal়.
De RC-1090 is een topkwaliteit voorversterker met vele mogelijkheden. Hij is zo ontworpen dat het complete signal met al z^ subtiele nuances met groot aplomb worden weergegeven. Om dit te presteren is hij uitgerust met een precisie geregelde voeding. Deze is toegerust met een special voor Rotel ontorwen ringkerntransformator. Deze zorgt voor de energie die nodig is om aan alle eisen van het muzieksignaal te voldoen. Het is een kostbare manier van versterkers make, maar het is dan ook voor een goede zaak: muzzlek.
De RC-1090 heeft een ongebalancerde voor de bekende "cinch"pluggen en een gebalancerde uitgang voor "XLR" pluggen en eenaar gebalancerde ingangen voor een cd-speler. De beiden circuits op de printboards zijn volkomen symmetrisch opgebouwd. Deze symmetrie zorgt ervoor dat de integriteit van het signal gewaarborgd blijft. Wij gebruiken PCB's (platen met gedrukte bedrading) i.p.v. normale bedrading, om de samenhang van het geluid te waarborgen. In de signalweg op de PCB's gebruiken wijuitsluitend metaalfilm-weerstanden, polystyreen- en polypropyleen condensatoren, want alle aspecten van dit ontwerp�n maar met een doel voor ogen gemaat: de natuurgetrouwe reproduktie van muziek.
Voor dit topklasse produit hebben wij natuurlijk een topklasse pick-up voortrap ontworpen. Voor deze ingang heeft de voortrap van de RHQ-10 model gestaan. Het bewijst waar eens te meer: onsze liefde voor de ware muziekweergave.
Eenvoud siert de RC-1090: de plugjes aansluiten, de steker in het stopcontact en genieten maar......
Een paar voorzorgsmaatregelen
Leest u vooral goed de gebruiksaanwijzing. Er staat behalte over het installereren en de bediening belangrijke informatatie in over de wijze waarop u de RC-1090 in uw installmentie moet inpassen alsmede algemene richtlijnen om het maximaleuit uw audio-installatie te halen.Mocht u,ondanks once pogingen om het u zo duidelijk möglich te make, toch nog vragen hebben aarzel dan Niet om met uw Rotel dealer contact op te nemen.
Bewaar als het even kan de verpakking. Altijd handig bij een eventuele verhuizing of wanner het apparaat opgestuurd要去 worden voor reparatie, want er is geen betere beschermingijdens transport dan zich eigendoes.
Wanner u van de ongelofelijk lange garantie van 5aar wilt genieten moet u wel even uw garantiebewijs invullen, door uw dealer lately afstempelen, een deel opsturen maar de importeur en uw deel goed bewaren bij de verkoopnota van uw leverancier.
Een plek voor de RC-1090
De plaatsvoor de RC-1090 moet vlak zich, vrij van vocht, trillingen en hoge temperaturen. Stel het apparaat Niet bloot aan directe zonnestralen en sluit het Niet op in een Niet geventileerde ruimte. Wij raden u aan de RC-1090 te gelebruiken in een speciaal audiomeubel. Daarin kan hij op zich eigenv plank staan. Zet hem nooit op een eindversterker. Zodoende voorkomt u oververhitting, brom en interactie met andere componenten. Goede audiomeubels zich stevig gemaakt en onderdukken en verminderen daarmee valse resonanties, aartsvijand nummer 1 de audio. U zou het Niet zaggen maar een meubel kan dus uw installment danig beinvloeden. Vraag uw ROTEL dealer om advies, hij weet er alles van!!
De tussenverbindingen
Hou delichtnet-, digitale- en analogesignaalkabelsuitelkaar.Ditvermindertdekansdat hetlichtnetof de digitale informatieinvloedkan uitoefenenop het analogesignaal.Ookhet gebruik van kwaliteits verbindingskabelsvoorkomt signaalvervuling van buitenaf.Uwleverancierweet er alles van.
De RR-969 afstandsbediening
Bij de RC-1090 hebben we een hele handige afstandsbediening gedaan. Naast deze voorversterker kan hij nog 9 andere apparaten bedieren.
Een aparte gebruiksaanwijzing bij de afstandsbediening geeft gedetailleerde informatie over hoe u hem要去 programmeren en gebruiken om die andere negen afstandsbedieningen te kuren verrangen. Om Niet in herhaling te verrallen geben we in deze gebruiksaanwijzing alleen basisinformatie over de RR-969 in samenhang met de RC-1090.
Vrijwel alle functies op de RR-969 vindt u ook op de voorkant van de RC-1090. Daarom bespreken we de bedieningsorganen op de afstandsbediening in het betreffende hoofdstuk over dat onderwerp. De letters en cijfers in grije vakjes betreft de aanduiding van de bedieningsorganen zoals ze op de tekeningen voorin in deze gebruikuaanwijzing voorkomen.

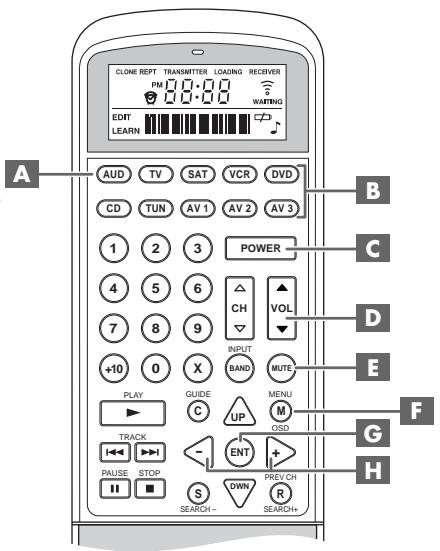

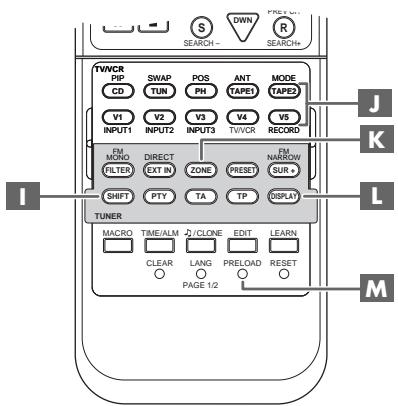

Het gebruik van de afstandsbediening A
Om de RC-1090 te kunnen bedieren met de RR-969要去 uervoort zorgen dat de AUDIO functie aan het werk is. U doet dat door eerst op de toets "AUD" A te drukken. De AUDIO functie blijft actief tot u een andere apparaattoets heeft ingedrukt.
Het bedieren van andere componenten B
Om andere componenten van uw keten te bedieren met de RR-969, drukt u eenvoudigweg op een andere apparaattoets. Zie de gebruiksaanwijzing van de RR-969.
Hetprogrammeren van de RR-969 M
Als het goed is, is de RR-969 al geprogrammeerd om de RC-1090 direct te kunnen bedieren. Mocht de bovengenoemde AUDIO functieECHter Niet werken, dan is er iets met de Voorprogrammering gebeurd. Om de RR-969 weer met de RC-1090 in de paste laten lopen, moet u het verscholen toetsje "PRELOAD" met de tip van een balpen o.i.d. indrukken.
Extra informatatie: Het indrukken van dit toetsje brengt de afstandsbediening wee in de fabrikstoestand d.w.z. al het reeds geprogrammeerde is dan verdwenen!!
Het aansluiten op hetlichtnet
De lichtaansluiting 17
Steek het meegeleverde netsnoor in de betreffende aansluiting awhile.
Wij adviseren u het apparaat alleen rechtstreeks of via een lichtnetfilter op hetlichtnet aan te sluiten. Doe dat pas wanner alle verbindingen met de RC-1090 gemaakt zich. Dit apparaat is ontworpen om aangesloten te worden op het lichtnet (220/230 Volts wisselspanning). Heeft u twijfel over het correcte voltage: het staat genoteerd op de sticker op deijkenkant van het apparaat en op de doos.
Extra informatie: Mocht u ooit要去en verhuizen maar een land met een ander vortage, dan is de versterker op dat andere vortage in te stellen. Doe deze operatie NIETzfelfaar leat hem verrachten door uw Rotel leverancier.Deze handelingen zijn voor een Niet ingewijde Niet van gevaar ontbloot.
Als u van plan bent om langdurig van huis te zich, adviseren wij u uw gehele beeld en geluidsinstallatie (dus ook de RC-1090) van hetlichtnet te ontkoppelen.
De aan/uitschakelaar met bijbehorende indicator en de aan/uitschakelaar op de RR-969
Met het indrukken van de "STANDBY" toets op het front van de versterker, zet u het apparaat aan en gaan de functielampjes en de_infoschemmerverlichting branden. Met de toets "POWER" op de RR-969 doet u hetzelfde. Nog een keer drukken brengt het apparaat weein de stand-by functie: de lampjes gaan werk uit. Zodra de RC-1090 is aangesloten op het Lichtnet za het lampje bij "STANDBY" altijd aan+zijn.
Extra informatatie: Als u het lichnetsnoer van de RC-1090 op het lichtnet aansluit, is de RC-1090 direct operationeel. Zorg er dus voor dat bij deze handeling de volumeregelaar hebemaal dichtstaat (linksom).
De extra lichtnetvoorzieningen 16
(alleen bij de Noordamerikaanse versie)
De RC-1090 heeft twee geschakelde lichtnetaansluitingen op de achechterkant. Wanneer de RC-1090 in werkung is staat op deze uitgangen 220 volts. Wanneer de RC-1090 uitgeschakeld is (standby) staat er geen spanning op. U kunt er in totaal voor 400 watts aan apparatuur op aansluiten. Ze zijn eigenglijk bedoeld voor signaalbronnen zoals een tuner, cd-speler en/of opname apparatuur. Ze zijn Niet bedoeld voor eindversterkers. Wanneer het totale vermogen van de aangesloten apparatuur de 400 wattse bovenGaat loopt u het risico de standby schakelaar van de RC-1090 te vernielen.
Nogmaals: Sluit geen eindversterkers op deze uitgangen aan!!
Het aansluten van de ingangen 12 en 13
(zie figuur 3)
Achterop de versterker vindt u de bekende cinch aansluitingen. De aansluiting voor een cd-speler hebben weECHTER ook voorzien van gebalanceerde ingangen voor spelers die daarmee toegerust zich.
Extra informatie: Het is zeer verstandig voor uw gehoor en luidspekers dat, wonneer u signaalverbindingen maakt van welke aard dan ook, uw apparatuur UIT staat.
De pick-up-elementen keuzeschakelaar 11
De "PHONO" ingang is geschikt voor p.u. elementen van beiderleikte: dus zowel voor dynamische (MC) als magnetische (MM) elementen, maar pertinent ongeschikt voor brunnen op lijniveau. De schakelaar bij de ingangen要去 ingedrukt bij gebruik van MC elementen en Niet ingedrukt bij MM elementen.
Sommige elementen van het MC type+zijn bedoeld om aangesloten te worden op MM p.u. ingangen: de z.g. high output MC's. Lees de gebruiksaanwijzing van uw element er op na. De "PHONO" ingang heeft een ingangsimpedantie van 47k+ bij een gevoeligheid van 2,5mV in de MM functie en een impedantie van 100+ en een gevoeligheid van 0,25mV. in de MC functie.
De pick-up aansluitingen 12 met aardverbinding 10
Verbindt de platenspeler met de "PHONO" ingangen van de RC-1090. Let erop dat u links en rechts correct aansluit. Het (meestal) witte plugje is links en het rode is rechts. Sommige platenspelers hebben een z.g. aarddraad monteer deze awhile het schroefje links van de schakelaar.
De lijniveau aansluitingen 13
Kies bij het aansluten van de verschillende bronnen op de RC-1090 de juiste ingang: "CD", "VIDEO", "TUNER", "AUX", TAPE 1" en "TAPE 2", (alle lijningangen) voor het aansluten van respectievelijk een cd-speler, een hi-fi videorecorder, een audio/TV tuner of een DVD speler en diverse soorten tape/cassette decks.
"LEFT" en "RIGHT" staan uiteraard voor links en rechts, let u er wel op dat u dat, i.v.m. een correct stereobeeld, juices aan sluit. Nogmaals wij adviseren u kabels van een beter type te gebruiken dan welke bij gemiddelde apparatuur worden bijgeleverd.
De schakelaar voor de cdspeler met gebalanceerdeuitgangen 19 en dcorrespondende ingang 18
Wanner u in het luxe bezit bent van een cddspeler met gebalanceerde uitgangen kutu hem aansluiten op de speciale XLR ingangen 18. U moet wel even de schakelaar "BALANCED CD" 19 op "ON" zetten.
Extra informatatie: Gebruik slechts een van de cd ingangsmogelijkheden en zet de schakelaar dienovereenkomstig.
De verbindingen make met een opname/ weergave apparaat 14
"TAPE 1" en "TAPE 2"়n z.g. dubbel-aansluitingen: twee voor opname en twee voor weergave en werken op lijniveau. Ze zijn bedoeld voor het aansluiten van opname-aparatuur, zoals een cassettedeck, een hi-fi video-, een minidisc- of een cd-recorder.
De "IN" aansluitingen zijn ingangen en bedoeld voor de uitgangen (weergave) van het betreffende apparaat. De "OUT" aansluitingen zijn uitgangen en bedoeld voor de ingangen (opname) van het apparaat. Wilt u kopieren van de ene recorder waar de andere, dan要去 opnemende recorder aangesloten worden op "TAPE 2" en de weergevende recorder op "TAPE 1". Ook hier staan "LEFT" en "RIGHT" voor links en rechts.
Het aansluten van de uitgangen
Extra informatie: De RC-1090 heeft zowel gebalanceerde als ongebalanceerde uitgangen. Eén van beiden mag gelebruikt worden
De schakelaar voor gebalanceerde weergave 21
De uitgangen van de RC-1090 zijn dubbel uitgevoerd: 2 stel ongebalanceerd met cinchpluggen en een stel gebalanceerd met z.g. XLR pluggen. U kurz voor een van beiden kiezen d.m.v. de keuzeschakelaar op de achterkant van de RC-1090.
De ongebalanceerdeuitgangen 15
(zie figuur 4)
De meeste eindversterkers zijn uitgerust met de alom bekende "cinch" of tulpluggen. Wanner dat het geval is zet dan de schakelaar voor gebalanceerde weergave op "OFF". Verbindt verzolgens de RC-1090 met uw eindversterker middels de Beste verbindskabel(s) die u zich=kunt veroorloven.Denk wederom aan links (LEFT) en rechts (RIGHT).
Extra informatie: Voor speciale gevallen haben we de RC-1090 uitgerust met een dubbel stel ongebalanceerde uitgangen. Dit tweede stel kutu gebruiken wonneur u een tweede eindversterker wilt gebruiken of voor het aansturen van een een of andere signalalprocessor.
De gebalanceerde uitgangen 20
(zie figuur 5)
De driepolige "XLR" uitgangen van de RC-1090 zijn z.g. gebalanceerde uitgangen. Met dit soort uitgang worden u in staat gesteld de eindversterker op groe afstand te zetten van de voorversterker zichder dat de kwaliteit van het signaal door de groe kabellengeordt beinvloed. Om van deze mogelijkheid te kunnen profiteren, moet de eindversterker natuurlijk ook� uitgerust met XLR aansluitingen.
Wanneer u de RC-1090 gebalanceerd wenst te gaan gebruiken要去 de schakelaar voor gebalanceerde weergave op "ON" zetten. Verbindt verwolgens de RC-1090 met uw eindversterker middels de Beste gebalanceerde verbinderingskabels die u zich kunt veroorloven. Denk wederom aan links (LEFT) en rechts (RIGHT).
Heeft u verder nog vragen over deze manier van aansluiten en de kabels die u ervoor要去 gebruiken, neem dan even contact op met uw leverancier.
De 12 volt "trigger" uitgang 24
De trend gegenwoordig is om eindversterkers aan/uit te konnen schakelen middels een 12 volts triggersignal. De aansluiting "12V TRIGGER OUT" geeft dit signal. Wanner u de RC-1070 aanzet komt het signal op deze aansluiting en brengt het de betreffende eindversterkers tot leven. Zet u de RC-1070 waar uit (STAND-BY) dan gaat ook die eindversterker waar uit.
De infrarood in- enuitgangen
De externe
afstandsbedieningsingang
Deze 3.5mm miniplug aansluiting kan commando's ontvangen van een industriestandaard infrarood ontvanger (o.a. Xantech), die ergens in een ruimte geplaatst worden. Deze möglichkeid kan zeer waardevol zich als u uw installmentie in een gesloten meubel geplaatst heeft waar geen infrarood signalen maar binnen+kennen treden. Neem contact op met uw Rotel leverancier hij weet hoe u dat doen moet en wat uণoor moet aanschaffen.
Extra informatie: De infrarood signalen van de "EXT REM IN"{kennen doorgestuurd worden maar broncomponenten, door gebruikmaking van externe infraroodzenders die aangesloten worden op de "IR OUT" aansluitingen van de RC-1090.
De uitgang met het afstandsbedieningssignaal 23
Deze twee uitgangen sturen signalen die ontvangen worden door EXT REMIN 22 waar een infraroodzender welke zijn commando's weeer doorgeeft aan andere broncomponenten ofaar ROTEL bronnen met een dergelijk afstandsbedieningsingang.Ook gezemogelijkheid kan zeer waardevol zich als u uw installmentie in een gesloten meubel geplaatst heeft waar geen infrarood signalen maar binnen+kennen treden.
Neem contact op met uw Rotel leverancier hij weet hoe u dat doen moet en wat u waarvoormoet aanschaffen.
In/uitgang voor een PC 25
De RC-1090 kan bediend worden met software via derden geleverd. Dit worden bereikt door de codes die normala worden verzonden met uw afstandsbediening nu verzonden worden via een draadverbonden PC.
De aansluiting "COMPUTER I/O" zorgt voor de nodige verbinding met uw pc. De aansluiting is geschikt voor standard RJ-45 8-pins modulaire pluggen, zoals die gewoonlijk bij 10-BaseT UTP Ethernet verbindingen gezruikt worden.
Voor nadere informatatie over dit onderwerp is het verstandig even bij uw Rotel leverancier langs te gaan.

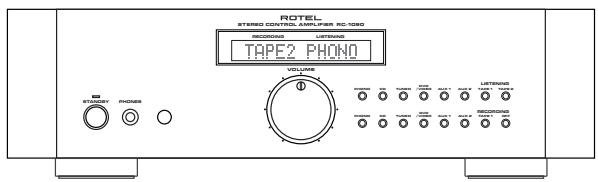

De bedieningsorganen
De volumeregelaar 5 en D
De "VOLUME" regelaar regelt het volume van beide kanalen tegelijk: rechtsom vermeerderten linksom vermindert het volume. Op de RR-969 drukt op de bovenkant van de toets "VOLUME" om het niveau te verhogen en op de onderkant om het niveau te verlagen.
De luister keuzetoetsen 6 met_infoschem 8
Met het indrukken van een luister keuzetoets ("LISTENING") bepaald u van welke ingang het signalaal waar de eindversterker worden gestuurd. Ofterwel simpel gesteld: de bron waarnaar u luistert. Op het_infoschem wordt weergegeven welke ingang ingeschakeld is.
De opname keuzetoen 7 met_infoschem 9
Met het indrukken van een opname keuzetoets ("RECORD") 7 bepaalt u van welke ingang het signaal waar de opname-uitgang worden gestuurd. Ofterwel simpel gesteld: de bron waarvan u opneemt. Op hetinfoschem 9 wordt weergegeven van welke ingang u kunt opnemen. Wanner u Niet aan het opnemen bent is het better de opname keuzetoets uit ("OFF") te activeren. Zo voorkomt u dat het opnamecircuit eventuele de kwaliteit van u luidsprekerweergave kan beinvloeden.
Doordat de luister- en opnamefuncties gescheiden zich, heeft u een bijzondere extra mogelijkheid: u kunt van een andere bron opnemen dan maar welke u luistert. B.v. genieten van uw新模式 ste cd'jte terwijl u een radioprogramma opneemt, of verzin zelf maar een andere combinatie.
Wilt u kopieren van de ene recorder waar de andere, dan要去 opnemende recorder aangesloten worden op "TAPE 2" en de weergevende recorder op "TAPE 1". De opname keuzetoets要去 voor deze functie op "TAPE 1" zetten.
De hoofdtelefoonuitgang 3
De "HEADPHONE" aansluiting is voor gebruik van de RC-1090 met een hoofdtelefoon. Indien uw hoofdtelefoon Niet is voorzien van de jeiste plug, dan weet uw handelaar waar ongetwijfeld raad mee.
Wanner u van de hoofdtelefoonuitgang gebruik maakt, wordt het signalaal nad de eindversterker Niet onderbroken. Wilt u de rest van hetuis dus in ruste houden, dan要去 uw eindversterker(s) uitzetten.
Het afstandsbedieningsoog 4
Het oog op de voorkant van de versterker ontvangt de commandosignalen van de afstandsbediening. Zorg ervoor dat niets de signalen in de weg staat anders kan de afstandsbediening Niet op de juiste wijze zichwerk verrachten.
Direct zonlicht en/of beinvloeding van halogeenverlichtingClient ook vermeden te worden.Alhoewel de afstandsbediening weinig energie gebruikt is regelmatte controle van de batterijen een must voor het goed functioneren van de afstandsbediening.
De afstandsbedieningsfuncties
Het kiezen van een bron J
Om een bron te kiezen druk:
Bron Toets
Platenspeler PH
CD CD
Tuner TUN
DVD/Video V1
Extra ingang 1 V4
Extra ingang 2 V5
Opname-apparaat 1 TAPE 1
Opname-apparaat 2 TAPE 2
Het kiezen van een bron om van op te nemen I K
Om een bron te kiezen waarvan u wenst op te nemen drukt u eerst op de toets "ZONE" enervoigens op de bron waarvan u de opname wenst te make. Zie hierboven. (van TAPE 2 kunt u Niet opnemen.)
Nadat u een bron heeft gekozen gaat de keuzemogelijkheid terug maar de bronnen waarnaar u kunt luisteren.
Om de bronkeuze voor opname te beeindigen drukt u op de zonetoets K, daarna drukt u op "SHIFT" 1.
De stiltetoets "MUTE" E
U kunt middels de afstandsbediening de versterker acuut het zwijgen opleggen door op "MUTE" te drukken. Drukt u nogmaals op deze toets dan herneemt de muziek zich weeer op het oude geluidsniveau.
Het werken met hetinfoschem
Het aan/uitzetten van hetinfoschem
Om hetinfoschem aan of uit te zetten drukt op de toets "DISPLAY" van de RR-969. Wanner het schermpje uitstaat za het gedurende 5 seconden oplichten wanner er een bron gekozen worden.
Het infoschem aanpassen F G H
U kan de RC-1090 zo programmeren dat het精益求精 zon programmeren dat het infochem zelfgemaakte naambordjes kan tonen van 5 letters of cijfers lang in zowel de weergaveels opnamesectie. Voorbeeld. Wanner de AUX 1 ingang voor een satelletschotel worden gebruikt kunt u deleze ingang "SAT S" benoemen. Wanner u deleze ingang dan kiest verschijnt er SAT S in het scherm.
Voorbeeld:
- Kies "AUX 1" als bron om maar te luisteren. AUX 1 verschijnt nu in het scherm. Druk nu op de toets "MENU/OSD" F totdat de letters in het scherm als een blok opflitsen.
- Gebruik verzolgens de toetsen H om door de lettermogelijkheden te gaan (zie hiervoor ook pag. 3 van de gebruiksaanwijzing van de RR-969). Wanner de letter of het cijfer in het scherm verschijnt, drukt u op "ENTER" G ter bevestiging en gaat u verder maar de volgende letter (of cijfer).
- Ga zo door tot u de volledige naam heeft gemaakt. Nadat u de LASTe letter of het LASTe cijfer heeft gemaakt en bevestigd worden de volledige naam automatisch in het geheugen gezet.
Wanneer de gehele luisterlijst is aangepast,
verschijnt de naam ook in het_infoschem
wanneer de betreffende bron ook als opnamebron gekozen worden (met uitzondering van TAPE 2, waarvan kutu nicht opnemen).
Wanner u een aangepaste naam kiest,
verschijnt eerst de originele naam gedurende
twee seconden op het infoschem.
Het ongedaan make van de aanpassing
Om de naamsaanpassing ongedaan te makez et u erst de RC-1090 aan. Vervolgens druktu gelifktijdig op de luistertoets 6 "PHONO" en de opnametoets 7 "OFF". De fabrieksinstelling is nu hersteld.
Wat te doeen bij problemen?
Als er al problemen zijn, zich deze meestal te wijten aan slechte verbindingen, slecht verbindingsmaterialaal of een verkeerde stand van de knappen/schakelaars.
Controleer bij Niet functioneren of alle schakelaars en knappen in de juiste stand staan. Functioneert het een en ander Niet zoals het moet, probeer dan door elimineren erachter te komen waar het probleem zit. Heeft u b.v. last van brom, controlleren dan of dat altiid het geval is (een versterkerprobleem) of alleen bij een bepaalde bron (een probleem dus bij die bepaalde bron). Bent u zich nicht instaat om geluiduit de RC-1090 te krijgen, volgt u dan onderstaande suggesties:
Zodra de RC-1090 hetlichtnet "ziet", moet hoe dan ook delichtnet-indicator branden. Probeer in zo'n geval de wandcontactdoosuit met b.v. een schemerlamp of een ander elektrisch apparaat. Gebruikt u een spanningsblok controller dan of de schakelaar van dat blok wel aan staat.
Technische gegevens
Intermodulatie verr. (60Hz.: 7kHz., 4:1): < 0.004% bij 1V.
Ingangsgevoeligkeit/impedantie
Pick-up ingang MC:
Pick-up ingang MM:
Lijinangangen:
Uitgangsspanning/impedantie: 1V/100Ω
Frequentiebereik
Pick-up ingang:
Lijingangen:
Signaal/Ruisverhouding, CD (IHFA network):
Pick-up ingang MC:
Pick-up ingang MM:
Lijningangen:
Netspanning (Europese uitvoering): 230Volts/50Hz.
Opgenomen vermogen: 13 Watts
Afmetingen (bxhxd): 430 × 125 × 345 ~mm .
Netto gewicht: 7.8kg
Gegevens en ontwerp zijn voorbehonden.
Hef verrangen van de zekering
Ontdekut met de schemerlamproef dat er wel degelijk spanning staat op de door u gebruekte wandcontactdoos en de lichtnetindicator doet het nog steeds Niet, dan kon de interne zekering van de RC-1090 wel eens ter ziele zich. Neem in edat geval contact op met uw handelaar, hij kan dat klusje even voor u klaren.
Geen geluid
Het indicator-lampje brandt wel, maar u hoor nog steeds niets. Controleer dan of de verbindingen:tussen de gekozen bron en de RC-1090 wel o.k.is.Controleer of de luister keuzeschakelaar "LISTENING" in de juiste stand staat.Werp ook even een blink op de eindversterker. Staat hij wel aan? Hoe is de kwaliteit van de verbindingen:tussen de RC1090 en de eindversterker en:tussen de eindversterker en de luidsprekers? Na al deze controles moet ie het doeon. Zo Niet u weet uw steun en toeverlaat, uw Rotel leverancier, te vinden.
ROTEL
The Rotel Co. Ltd.
10-10 Shinsen-Cho
Shibuya-Ku
Tokyo 150-0045
Japan
Phone: +81 3-5458-5325
Fax: +81 3-5458-5310
Rotel of America
54 Concord Street
