| Producttype | Geïntegreerde stereo-versterker |
| Merk | ROTEL |
| Model | RA-06 |
| Afmetingen (B x H x D) | 437 x 92 x 342 mm |
| Frontpaneel hoogte (rackmontage) | 80 mm |
| Netto gewicht | 7,7 kg |
| Netvoeding | 120 V / 60 Hz of 230 V / 50 Hz (afhankelijk van versie) |
| Stroomverbruik | 300 W max, 36 W bij rust, 3,7 W in stand-by |
| Continu vermogen | 70 W/kanaal bij 8 ohm (20 Hz - 20 kHz, THD < 0,03 %) |
| Totale harmonische vervorming | < 0,03 % (20 Hz - 20 kHz, max vermogen, half vermogen of 1 W) |
| Frequentierespons - lijningangen | 10 Hz - 100 kHz (+1, -3 dB) |
| Frequentierespons - phono-ingang | 20 Hz - 15 kHz (± 0,3 dB) |
| Dempingsfactor | 180 |
| Beschikbare ingangen | Phono (MM), CD, Tuner, Aux (x2), Media Player (front), Tape |
| Beschikbare uitgangen | Luidsprekers A en B, voorversterker, koptelefoon (6,35 mm jack), Tape out |
| Bedieningsfuncties | Afstandsbediening RR-AT94, volume, balans, bass/treble regelaars, mute, monitor, bronkeuze |
| Connectiviteit | IR in- en uitgang (3,5 mm), Trigger 12 V (3,5 mm) |
| Onderhoud en reiniging | Droge doek of stofzuiger; geen vloeibare producten gebruiken |
| Veiligheid | Dubbele isolatie (klasse II); niet blootstellen aan vocht; uitschakelen bij afwijkingen |
| Reserveonderdelen en repareerbaarheid | Neem contact op met een erkende Rotel-dealer; interne zekering vervangbaar door een professional |
Veelgestelde vragen - RA-06 ROTEL
Gebruikersvragen over RA-06 ROTEL
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Audioversterker in PDF-formaat gratis! Vind uw handleiding RA-06 - ROTEL en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. RA-06 van het merk ROTEL.
GEBRUIKSAANWIJZING RA-06 ROTEL
De bedieningsorganen en de aansluitingen
Het aansluiten van de lijnbronnen, een opname/weergaveapparaat en de luidsprekers
Lees eerst de belangrijke opmerkingen op pag. 36 alvorens te gaan werk den met de RA-06 of als u apparaten goat af- of aankoppelen.
Laat u alstublieft het apparaat gesloten, er bevinden zich binnenin geen door u te bedieren of te herstellen onderdelen. Ledere reparatie dient door een gekwalificierde technicus verricht te worden.
Om het risico op elektrische schokken of brand te vermijden,要去zorgen dat het apparaat Niet nat worden. Zet dus geen objecten gezuld met water, b.v. een vaas met bloemen, op het apparaat.
Zorg er ook voor dat er geen voorwerpen in de behuizing terecht+kunnen komen. Mocht het apparaat toch nat+zijn geworden of voorwerpen in de behuizing terecht zijin gekommen, ontkoppel dan meteen het toestel van het lichtnet en breng het maar een erkende audiotechnicus ter controle en/of eventuele reparatie.
Lees de gehele gebruiksaanwijzing. Voordat u met het apparaat gaat werkken is het van groot belang dat u weet hoe u ermee om moet gaan en dat zo veilig möglichk. Bewaar deze gebruiksaanwijzing op een plek, die u zich na verloop vanarend nog weet te herinneren.
De waarschuwingen op het apparaat en in de gebruiksaanwijzing zijn belangrijk, sla ze Niet in de wind.
Als het apparaat vuil wordt, stof het dan af met een zachte droge doeck, of maak gebruik van een stofzuiger. Gebruik nooit een oplosmiddel van welke soort dan ook.

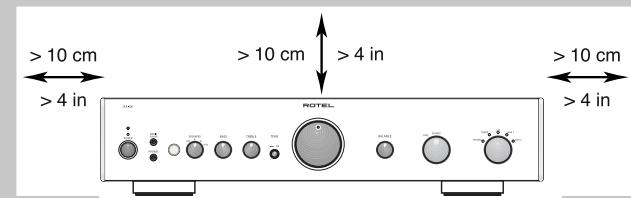

Het apparaat要去 dusdanig gebruikt worden, dat een behoorlijke koeling Niet in het gedrang komt. Laat om het apparaat minstens een ruimte van 10cm. vrij. Gebruik het apparaat dus Niet op: een bed, een sofa, een plaid of andere onregelmatie oppervlakken waardoor de ventilatiegaten geblokkeerd zonden+kennen worden. Ook het inbauwen in een tekleine ruimte kan een voldoende koeling in de weg staan.
Het apparaat要去 verre gehonden worden van warmtebronnen zoals: radiatoren en kachels, maar ook van andere versterkers.
Het apparaat mag alleen aangesloten worden op het voltage Zoals aangegeven op dechterkant, in dit geval 230 Volts 50Hz
Het apparaat dient alleen aangesloten te worden middels de bijgeleverde netkabel of een soortgelijk. Doe in ieder geval nooitients met het netsnoer. Doe ook geen pogingen om de aarding of polariteit van het apparaat te wijzigien en gebruik geen verlangkabels.
De lichtnetkabel dient zo neergelegd te worden, dat er nicht op getrapt kan worden of that hij geklemd kan worden tussen scherpe voorwerpen. Vooral de aansluitpunten zijn belangrijk: de aansluiting op de wandcontactdoos en waar waar de kabel op het apparaat worden aangesloten.
De lichtnetsteker is het belangrijkke contactpunt van het apparaat het moet te allenijdde binnen bereik zich.
Wanneer het apparaat voor langereijd Niet in gebruik is, dient de lichtnetkabeluit het lichtnet verwijderd te zich.
Het apparaat za in service geveen要去en worden wanner een van de volgende situates zich voordoet:
- Wanneer het netsnoer en/of steker beschadigd zich.
- Wanner er toch voorwerpen/vloeistof in het apparaatterecht zijn gekomen.
- Als het apparaat in de regen heeft gestaan.
- Als het apparaat Niet normal functioneert of een duidelijk afwijkend gedrag vertoont.
- Wanneer het apparaat gevallen is en/of de kast beschadigd is.
Plaats de versterker op een vaste, vlakke en stevige ondergrond. Plaats hem Niet op een verrijdbare wagon die gemakkelijk om kan vallen.
Dit symbol wil zeggen dat het betreffende apparaat dubbel geaard is. Een separate aarding is dus overbodig.
WAARSCHUWING
KANS OP ELEKTRISCHE SCHOKKEN NIET OPENEN
WAARSCHUUNG: OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN HET APPARAAT NIET OPENEN. ER BEVINDEN ZICH GEEN DOOR DE GEBRIKERTE ONDERHOUDEN DELEN IN HET APPARAAT. LAAT SERVICE EN ONDERHOUD OVER AAN EEN GEKWALIFICEERDE TECHNICUS.
Dit symbol is er om u erop te wijzen dat er binnenin het apparaatplaatsen+zijn waar het voor u gevaarlijk toeven is.
Dit symbol is er om u erop te wijzen dat het zeer belangrijk is de instructies over bediening en onderhoud volgens deze gebruiksaanwijzing op te volgen.
Rotel Producten worden zo ontworpen dat zij voldoen aan de internationale regels betreffende de beperking van milieunvriendelijk geondstoffen die gebruikt konnen worden in elektrische en elektronische apparatuur. Het symbool met de vuilcontainer met het kuis erdoor betekent voor u dat u, wanneer u dit apparaat wilt afvoeren, dit要去 doen volgens de regels die waarvoor hier gelden.
Inhoud
Fig. 1 De bedieningsorganen en de aansluitingen 3
Fig. 2 Het aansluiten van de lijnbronnen, een opname/weergaveapparaat en de luidspeakers 4
Waurschuwing 34
Wij van Rotel. 35
Aan de slag met deRA-06. 35
De RR-AT94 afstandsbediening. 35
Het oog van de afstandsbediening 6 36
Een paar voorzorgsmaatregelen 36
Een plek voor de RA-06 36
Debekeling 36
Belangrijke Opmerkingen 36
Het aansluten op het lichtnet 36
De lichtnetkabel 22 36
De aan/uitschakelaar 2 25 met
bijbehorendeindicator 36
Het aansluten van de ingangen. 37
De pick-up aansluitingen met
aardverbinding 15 37
De lijniveau aansluitingen 17 37
De verbindingen make met een
opname/weergave apparaat 18 37
De voorversterker-uitgangen 19 37
De luidsprekeruitgangen 20 21
en luidspreker-keuzeschakelaar 7.....37
Luidsprekerkeuze 37
Welke luidsprekerkabel? 37
Polariteit en fase 37
De luidsprekeraansluitingen 37
Dehooftelefoonuitgang 4 38
De extra weergave-ingang
"Media Player" 5 38
De bedieningsorganen. 38
De volumeregelaar 11 en 27 38
De balansregeling 12 38
De toonregeling aan/uit schakelaar
"TONE" 38
De lage- en hogotonenregeling 38
De luisterkeuzeschakelaar "funtion" 14 ZE 38
De infrarood in- en uitgangen. 38
De externefstandsbedieningsingang 38
Uitgang met het afstandsbedieningssignaal 23 38
De 12V TRIGGERuitgang 25 39
Het beveiligingscircuit 39
Wate doen bij problemen? 39
Het verwangen van de zekering 39
Hij geeft geen geluid 39
Het is alweer meer dan 40aar geleden dat een familie met een gespassioneerde betrokkenheid bij muziek besloot om zelf geluidsapparatuur van onberispelijke kwaliteit te gaan vervaardigen onder de naam Rotel. Door de loop der jaren heen is die passie gebleven en het familiedoel om audiofielen en muziekriefhebbers voor aantrekkelijke prijzen topkwaliteit te bieden worden door iedere Rotelmedewerker gesteund.
De technici werken als een着他 team al twicekend en luisterend totdat ieder nieuw produit dat muzikale niveau heeft bereikt dat hun bij de aanvang voor ogen stond. Zij worden volkommen vrijgelaten in hun keuze van componenten, waar ze ook van de wereld vandaan要去en komen. In Rotel apparatuur kutu condensatoren vinden uit Duitsland en England of half geleidersuit Amerika en Japan, terwijl der ringkerntransformatoren in eigenUISH WDRN VRAARDIGD.
Onze goede reputatie werk gevestigd door honderden waarderende testrapporten en vele onderscheidingen die wij hebben mogen ontvangen van mensen die uit professie dag in dag uit maar muziek luisteren. Hun kritiek houdt ons bij de les: het vervaardigen van muzikale, betrouwbare en betaalbare apparatuur.
Door de aanschaf van dit produit danken wij u voor het in ons gestelde vertrouwen en wensen wij u er veel en langdurig plezier mee.
Aan de slag met deRA-06
Wij danken u voor de aankoop van onceRA-06 versterker. Wij zich ervan overtuigd, dat de muziek d.m.v. deze versterker ten gehore gebracht, voor u een jarenlange bron van plezier zal zich.
De RA-06 is een topkwaliteit versterker met vele mogelijkheden. Hij is zo ontworpen dat hij de volledige dynamiek en de meest subsiele nuances van uw favoriete muziek met het grootste gemak kan weergeven. Om dit allemaal maybeijk te makein is de RA-06 uiterust met een nauwkeurig geregelde voeding. Deze voeding is samengesteld uit een speciaal voor Rotel ontworpen ringkerntransformator en z.g. "split-foil" condensatoren. Zij zorgen voor de energie die nodig is om aan alle eisen van het muzieksignal te konnen voldoen. Het is een kostbare manier van versterkers make, maar het is dan ook voor een goede zaak: muziek.
De beide circuits op de printboards zijn volkomen symmetrisch opgebouwd. Deze symmetrie zorgt ervoor dat de integriteit van het signal gewaarborgd blijft. Bij ontgelijke signalwegen krijgt u nl. eenlicht tijdsverschilussen het linker enrechtier kanaal, met alle vertelende gevolgen van dien. In de signalweg op de PCB's gebruiken wijuitsuitend metaalfilm-verestanden en polystyreen- of polypropyleen condensatoren, want alle aspecten van dit ontwerp�n maar met een doel voor ogen gemaakt: de naturegrouwereproduktie van muziek.
In zowel bediening als installmentie is deRA-06 eenrecht toerecht aan ontwerp. Heeft u ervaring met andere apparatuur dan zult u dat spoedig ontdekken. De plugjes aansluten, de steker in hetstopcontact en genieten maar.
De RR-AT94
afstandsbediening
Veel bedieningsopdrachten können zowel via de toetsen op het Voorpaneel als met de toetsen van de bijgeleverde afstandsbediening gegeven worden. Wanner dergelinghe handelingen worden besproken, vindt u waarbij de verwijzingsgetallen van beiden bedieningswijzen, die voorin de gebruiksaanwijzing vermeld worden. Voorbeeld: u kurz de geluidssterkte zowel regelen met de knop op de voorkant van de versterker 11 als met de betreffende toetsen 27 van de afstandsbediening.
Zie ook het hoofdstukje "Infrarood in- en uitgang" voor meer informatie betreffende manieren om de afstandsbedieningsmogelijkheden van uw geluidsinstallatie uit te breiden.
Extra informatie: Als u de afstandsbediening voor langereijd Niet gebruikt, verwijder dan zijn batterijen. Laat geen lang gebruekte batterijen in de afstandsbediening. Lege batterijen konnen gaan(lekken en uw afstandsbediening onherstelijk vernielen.
Extra informatie: De RR-AT94 heeft mogelikheden om ook basishandelingen van andere Rotel apparaten te lately verrichten, zoals tuners, cd- enDVD-spelers.
Het bedieren van een Rotel tuner:
1) Druk op de toets "TUN" van de RR-AT94.
2) Druk verwolgens tegelijk op de toets
"POWER" en "1" (voor de RT-06) of "2" (voor de RT-940AX).
3) Druk op de toets voor tunes-bediening.
Het bedieren van een Rotel cd-speler:
Druk op de toets "CD" van de RR-AT94.
Het bedieren van een RotelDVDspeler:
Druk op de toets "AUX1" van de RR-AT94.
Het afstandsbedieningsoog
Het oog op de voorkant van de versterker ontvangt de commandosignalen van de afstandsbediening. Zorg ervoor dat niets de signalen in de weg staat anders kan de afstandsbediening Niet goed functioneren. Instraling van direct zonlicht en/of beinvloeding van halogeenverlichting, dat ook een behoorlijke doxis infrarood bij zich draagt, dient vermeden te worden. Regelmatige controle van de batterijen is een must voor het goed functioneren van de afstandsbediening.
Een pau roorzorgsmaatregelen
Toch wel belangrijk: Om onnodige schade aan uw installment te voorkomen raden wij u aan om tijdens het aansluiten de apparatuur nog NIET aan te sluiten op het lichtnet. Controllerer ook eerst voordat u de apparatuur aanzet of alles wel correct is aangesloten. Geef waar bij met name aandacht aan de luidsprekerverbindingen. Vooral verloren draadjes:tussen de Zwarte en rode klemschroeif kunnen desastreus uitwerken op het functioneren van uw versterker.
Leest u vooral goed de gebruiksaanwijizing. Er staat behalte over het installereren en de bedi-ening, belangrijke informatie in over de wijze waarop u de RA-06 in uw installation moet inpassen alsmede algemene richtlijnen om het maximale uit uw audio-installatie te halen. Mocht u, ondanks once pogingen om het u zo duidelijk möglich te make, toch nog vragen hebben arzel dan nicht om met uw Rotel dealer contact op te nemen: hij heeft vast en zeker de antwoorden.
Bewaar als het even kan de verpakking. Altijd handig bij een eventuele verhuizing of wannee het apparaat opgestuurd moet worden voor reparatie, want er is geen betere bescherming tijdens transport dan zich eigen doos.
Dit zijn Rotel's algemene garantievooraarden: 5aar op de elektronische onderdelen,2aar op de mechanische onderdelen en 1aar op een laserunit.Voor het claimen van garantie moet u wel in het bezitijken van de originele aankoopfactuur. De garantie is Niet overdraagbaar
Een plek voor de RA-06
De planta voor het apparaat moet vlak zich, vrij van vocht, trillingen en hoge temperaturen. Stel het apparaat Niet bloot aan directe zonnestralen en sluit het Niet op in een Niet geventileerde ruimte.
Wij raden u aan de RA-06 te gebruiken in een speciaal audiomeubel. Daarin kan hij op zich eigén plank staan. Zet hem nooit op een eindversterker. Zodoende voorkomt u oververhitting, brom en interactie met andere componenten uit de hi-fi keten. Goede audiomeubels+zijn stevig gemaakt en onderdrukken en verminderen daarmee valse resonanties, aartsvijand nummer 1 in een muziekinstallatie. U zou het Niet zaggen maar een meubel kan dus in goede en kwade zin uw installment danig beinvloeden. Vraag uw ROTEL dealer om advies, hij weet er alles van!!
Debekabeling
Houd de lichtnet, digitale en analoge signaalkabelsuit elkaar. Dit verminder de kans dat het lichtnetof de digitale informatie invloed kan uitoefenen ophet analoge signaal. Ook het gebruik van hoge kwaliteitverbindingskabels voorkomt signaalverviling van buitenaf. Als het goed is weet uw Rotel leverancier hier alles van.
Belangrijke Opmerkingen
Zorg ervoor dat u tijdens het makev van de verbindingen met de RA-06:
- Alle apparaten binnen het system heeft uitgeschakeld voordat u ook maar een component gaat aansluiten, inclusief de luidsprekers.
- Alle apparaten binnen het systeme heeft uitgeschakeld voordat u ook maar iets gaat veranderen aan de verbindingen.
Wij raden u ook aan:
- Het volume volledig terug te draaien voor dat u de versterker aan ofuitzet.
Het aansluten op hetlichtnet
De lichtnetkabel 22
De RA-06 gezrukt nogal wat energie,.daarom adviseren wij u het apparaat Niet aan te sluiten via een verlengsnoer, maar rechtstreeks of via een hoogwaardig lichtnetfilter op het lichtnet. Check even of de groep waarop u uw—hele installment wilt aansluiten wel ruim genoeg gezekerd is.Trek nooit de steker uit de wandcontactdoos door aan het snoer te trekken.
Dit apparaat is ontworpen om aangesloten te worden op het lichtnet (220/230 Volts wisselspanning). Sluit het nooit aan op een lichtnet met een hoger voltage want dit kan moeilijheden veroorzaken. Heeft u twijfel over het correcte voltage: het staat genoteerd op de sticker op de achterkant van het apparaat en op de doos, maar ook uw onvolprezen ROTEL-dealer weet het ongetwifeld.
Extra informatie: Mocht u ook要去en verhuizen maar een land met een ander voltage, dan is de versterker op dat andere voltage in te stellen. Doe deze operatie NIET zich, maar LAST hem verrachten door uw Rotel leverancier. Deze handelingen zijn voor een Niet ingewijde zich van gevaar ontbloot.
Als u van plan bent om langdurig vanuis te waar, adviseren wij u uw gehe beeel en geluid-sinstallatie (dus ook de RA-06) van het lichtnet te ontkoppelen.
De aan/uitschakelaar 2 25 met bijbehorende indicator 1
Met het indrukken van de "POWER" toets op het front van de versterker, zet u het apparaat aan en gaat het lampje er boven branden. Bij nog een keer drukken gaat de RA-06 weeuit.
Als u eenmaal de RA-06 heeft aangezet met de schakelaar "POWER" 2 op het frontpaneel kutu hem aan/uitzetten (standby) met de de toets "POWER" 25 op de afstandsbediening.
Zie ook het hoofdstukje "De 12V triggeruitgang" elders in deze gebruiksaanwijzing voor informatie over manieren om ook andere componenten tegetelijk met uw RA-06 aan/uit te konnen zetten.
Het aansluiten van de ingangen
(zie figuur 2 voor het aansluiten)
Extra informatatie: Het is zeer verstandig voor uw gehoor en luidspekers dat, wanneer u signaalverbindingen maakt van welke aard dan ook, uw apparatuur UIT staat.
De pick-up aansluitingen met aardverbinding
Verbind de platenspeler met de "PHONO" ingangen van de RA-06. Let erop dat u links en rechts correct aansluit. Het (meestal) witte plugje is links en het rode is rechts. Sommige platenspelers hebben een z.g. aarddraad monteer deze awhile het schroefje links van de schakelaar.
De lijniveau aansluitingen 17
Kies bij het aansluten van de verschillende bronnen op de RA-06 de juiste ingang: "CD", "DVD/VIDEO", "TUNER", "AUX 1 en 2" (alle lijningangen) voor het aansluten van respectievelijk een cd-speler, een hi-fi videorecorder ofDVD-speler, een audio/TV tuner en nog twee andere lijnbronnen.
"LEFT" en "RIGHT" staan uiteraard voor links en rechts, let u er wel op dat u dat, i.v.m. een correct stereobeeld, just aan sluit. Wij adviseren u kabels van een better type te gebruiken dan welke bij gemiddelde apparatuur worden bijgeleverd. Vraag uw adviseur hierom.
De verbindingen make
met een opname/ weergave apparaat 18
(zie figuur 2)
"TAPE" is een z.g. dubbelaansluiting: twee voor opname en twee voor weergave en werkken op lijniveau. Ze zijn bedoeld voor het aansluiten van opnameapparatuur, zoals een cassettedeck, een hifi video-, een minidisc- of een cd-recorder.
De "IN" aansluitingen zijn ingangen en bedoeld voor de uitgangen (weergave) van het betreffende apparaat. De "OUT" aansluitingen zijn uitgangen en bedoeld voor de ingangen (opname) van het apparaat. Ook hier staan "LEFT" en "RIGHT" voor links en rechts.
Extra informatatie: De tape uitgangen worden nicht beinvloed door de geluidssterkteregeling, de balansinstellung en de toonregelingen, het zich uitgangen met een vast signaalniveau.
De voorversterkeruitgangen 19
Als extra is de RA-06 voorzien van voorversterkeruitgangen. Op deze uitgangen staat het signala van de bron dat gekozen werden met de luisterkeuzeschakelaar "FUNCTION". U kutn dit signala gebruiken om maar een andere versterker te sturen t.b.v. "bi-amping" of voor een muziekje in een andere ruimte.
Extra informatie: Veranderingen van de instellenen van de volumeregelaar, balans en de toonregeling hebden direct invloed op dit voorversterkersignaal.
De luidsprekeruitgangen en luidsprekereuzeschakelaar
(zie figuur 2 voor het aansluiten)
De RA-06 bezit twee stel luidspeker-uitgangen: één stel genaamd "SPEAKER A" 20 en één stel genaamd "SPEAKER B" 21. U=kunt ze waar behoefte in en uitschakelen met de keuzeschakelaar "SPEAKERS" 7.
Luidsprekerkeuze
Als u slechts een stel luidspreakers op deRA-06 wilt aansluiten mag de impedantie van deze luidspreakers 40 zijn. Als u erchter twee stel luidspreakers tegelijkertijd op de RA-06 wilt gebruiken dan mag de impedantie van iedere individuelle luidspreier nicht lager zichen dan 80. Hoewel deopgegeven impedantie van de meeste luidspreakers verre van precies is, za de RA-06 weinig problemen hebben met de meeste luidspreakers. Heeft u vragen hierover: uw ROTEL-dealer is Niet verdner dan de telefoon.
Welke luidsprekkerkabel?
We kuren het wel van de daken schreeuwen: anderschat Niet het belang van een goede luidsprekerverbinding. U kunt naturuiijk gewoon draad gebruiken, maar dat is zonde van uw kostbare aanschaf. Als u er nicht zoveel aandacht aan wilt schenken koop dan in ieder geval kabel die zo dik möglichk is. Uw versterker is bescherteer moerd:母公司 echte hoogwaardige luidsprekerkabel. Er zich voele soorten en kwaliteiten, raadpleeg uw vakkundige Rotel leverancier, hij kan u van de jeiste informatie over dit zeer belangrijke onderwerp voorzien.
Polariteit en fase
Zéér belangrijk: houdt u de fase in de gaten? Goed
luidsprekerkabel is gerekt hetzij met een tekst of
met een kleur op een van de draden. Zorg dat de
rode uitgang van de versterker ook met de rode of
+ van de luidspreker worden verbonden. Er gaat niets
stuk als u deze LASTe handelingen verkeerd doet,
maar de muziek gaat zo beroerd klinken!
Mocht u toch nog twijfels hebben over de juiste polariteit, dan hoeft u de draden van maar een luidspreker te verwisselen. Hoe herkent u de juiste polariteit? Zet de twee luidsprekers met de fronten ongeveer 7,5cm. gegenover elkaar. Speel een stukje muziek met veel rage tonen (b.v.orgel). De verbinding met de meeste rage tonen-reproductie is de juiste. Hoe kommt dat: bij aansluiting "in fase" versterken de luidsprekers elkaar, maar "uit fase" heffen ze elkaars geluid op.
De luidsprekeraansluitingen
Zorg ervoor dat bij het aansluiten van de luidspeakers alle componenten uit staan. Voor de duidelijkheid is de RA-06 utgerust met kleurgecodeerde luidspekeraansluitingen. De genoemde connectoren konnen aangesloten worden met kaal gestripte kabel, middels de bekende kabelvorkjes en met banaanpluggen, hoewel de LASTe binnen de Europese gemeinschaft (officieel) Niet mooten.
Gebruik voor het bedraden van de luidsprekers genoeg kabel om eventuele bij calamiteiten de luidsprekers of de versterker te kunnen verschuiven. Als u tegen alle community-regels in toch banaanpluggen wilt gebruiken, moet u de draaipluggen van de RA-06 wel eerst helemaal indraaien.
Het Beste is om verbindingsvorkjes voor de luidspekeraansluitingen te gebruiken. Wilt u erchter de kabels direct aan de luidspekeruitgangen monteren strip dan de juiste hoeveelheid isolatie van de kabel zonder het draad zich af te snijden en stek deze dan door het gat van de verbindingsas nadat u de draaipluggen heeft losgedraaid. Draai deze dan cervolgens weeer goed (maar nicht overdreven) vast.
Extra informatatie: Let er vooral goed op dat er geen verdwaalde draadjes van de ene luidsprekeruitgang de andere uitgangKnownraken.
De hoofdtelefoonuitgang
De bedieningsorganen
Voor het solitair genieten hebben wij deRA-06 uitergerust met een hoofdtelefoonaansluiting ("PHONES") voor hoofdtelefoons met een 6 mm plug. Bezitu er een met een 3.5mm plug, dan heeft u een verloopsnoertje nodig. Uw leverancier heeft er vasteen. Plugt u een hoofdtelefoon in, dan worden de luidsprekers NIET automatisch uitgeschakeld. Gebruikt u waar de luidsprekerkeuzeschakelaar voor. Wat u te horen krijgt door de hoofdtelefoon wordt bepaald door de luisterkeuzeschakelaar ("FUNCTION") en/of de tape-aflusterschakelaar ("MONITOR"). Wenvst uaar de bron te luisteren die aangesloten is op de tape-ingang dan zet u de tape-aflusterschakelaar op "TAPE". In alle andere gevallenaat u deze schakelaar op "SOURCE" staan en kiest u de bron met de luisterkeuzeschakelaar FUNCTION" of met de betreffende toetsen op de afstandsbediening.
Extra informatie: Omdat de gevoeligheid van luidsprekers en hoofdtelefoons nogal wat kan verschillen, adviseren wij u bij het inschaken van een hoofdtelefooh het volume terug te draaien.
De extra weergave-ingang "Media Player"
De RA-04 is op de voorkant voorzien van een extra stereo lijingang uitgevoerd in een mini-jackplugaansluiting. U kunt deze ingang gebruiken om b.v. een draagbaar weergave-medium op aan te sluiten, zoals een i-pod. Deze ingang worden geactiveerd door de ingangskeuzeschakelaar (12) op "AUX 2" te zetten. Wordt de betreffende speler aangesloten via+zijn hoofdtelefoonuitgang, dan要去 zijn geluidssterkteregeling wel eerst correct worden ingesteld. Klinkt het geluid sterk verrormd, draai dan de volumeregelaar wat terug tot de verrorming verdwijnt. Is de geluidssterkte veel te zicht ondanks dat de volumeregelaar van de versterker redelijk is opgedraaid, draai dan het volume van de speler wat op
Extra informatatie: Wanneer u een 3.5 mm mini-jackplug in de "Media Player" ingang steekt worden automatisch de ingang "AUX 2" op de awhiletuitgeschakeld. Zodra u de plug er weeurithaalt,wordt ingang"AUX 2"weer actief.
De volumeregelaar 11 en 27
De "VOLUME" regelaar regelt het volume van beide kanalen tegelijk: rechtsom vermeerdert- en linksom verminder het volume. Op de RR-AT94 drukt op de bovenkant van de toets "VOLUME" om het niveau te verhogen en op de onderkant om hetiveau te verlagen.
De balansregeling 12
Met de "BALANCE" regelaar kut u de relatieve luidheid van de kanalen instellen. Rechtsom draaien doet het stereobeeld maar rechts verhuizen en linksom maar links. Is alles bij u ok en staat het stereobeeld goed gespositioneerdCUSen de luidsprekers, dan staat.Deze regelaar in het midden.
De toonregeling aan/uit schakelaar "TONE" 10
Om een zo paur möglichke weergave möglichk te makeh haben we de toonregeling uitschakelbaar gemaakt. Wanner de schakelaar "TONE" op "OFF" staat is dat het geval. Laat de schakelaar zo staan als u geen toonregeling gebruikt. Zet deze schakelaar op "ON" wanner u de toonbalans wenst te beinvloeden d.m.v. eén van de toonregelaars.
De lage- en
hogetonenregeling 8 9
Wanner u de aan/uit schakelaar van de toonregeling op "ON" heeft staat kut u d.m.v. de lage-en hogetonenregelaars de toonbalans beinvloeden. Naar rechts draieren vanuit demiddenstand vermeerdert het lage of hogetonnen aandeel, maar links draieren vermindert het lage of hogetonnen aandeel.
Een goed samengestelde hi-fi installment klinkt meestal het best zonder ingrijpen middels de toonregeling. Gebruik deze dan ook met mate. Wees vooral voorzichtig met het rechtsom draaien u kunt daarmee uw versterker en luidspekers danig van streek make!
De luisterkeuzeschakelaar "funtion" 14 26
Met de luisterkeuzeschakelaar "function" kiest u de bron waarnaar u wenst te luisteren.
De na-band schakelaar 13
Wanneer de monitor control schakelaar zich in de Source positie bevindt, bepaalt de stand van de fun tion schakelaar maar welke bron u luistert, en welk signal er op de "pre out"uitgang aangeboden wordt. Wenst u waar het apparaat te luisteren wat aangesloten is op de tape aansluiting, dan moet de monitor control schakelaar zich in de tape positie bevinden, dit signalaal zar dan tevens op de "pre out"uitgang staan.
De stiltetoets "MUTE" 29
Alleen op de afstandsbediening
Om tijdelijk het geluid van uw installatie uit te zetten drukt u op de toets "MUTE" (28) van de afstandsbediening. De verlichting in de volumere-gelaar gaat dan knipperen. Bij nogmaals drukken van deze toets herneemt de weergave zich weer op het ingesteldeiveau.
De infrarood in- enuitgangen
De externe De externe afstandsbedieningsingang "EXT REM IN" 23
Deze 3.5mm mini jackplugaansluiting kan commando's ontvangen van een industriestandaard infrarood ontvanger (o.a. Xantech), die ergens in een ruimte geplaatst worden. Deze möglichkheid kan zeer waardevol zich als u uw installmentie in een gesloten meubel geplaatst heeft waar geen infrarood signalen maar binnen+kennen. Neem contact op met uw Rotel leverancier hij weet hoe u dat doeon要去 en wat u�oor moet aanschaffen.
Extra informatie: De infrarood signalen van de "EXT REM IN" hunnen doorgestuurd worden maar broncomponenten, door gebruikmaking van externe infraroodzenders die aangesloten worden op de "IR OUT" aansluitingen van de RA-06.
De uitgang met het afstandsbedieningssignaal (IR OUT) 24
Deze uitgang stuart signalen die ontvangen worden door de ingang EXT REM IN 23aar een infraroodzender welke zijn commando's wee doorgeeft aan andere broncomponenten ofaar ROTEL bronnen met een dergelijke afstandsbedeningsingang. Ook deze möglichheid kan zeer waardevol zich als u uw installment in een gesloten meubel geplaatst heeft waar geen infrarood signalen maar binnen konnen.
Neem contact op met uw Rotel leverancier hij weet hoe u dat doen要去 en wat u waarvoormoet aanschaffen.
Extra informatatie: De "EXT REM IN" aansluiting naast de "IR OUT" aansluiting is voor samengebruik met een extern infraroodoog welke de signalen kopieert, die andersaar het ingebouwdefinraroodoog van de RA-06 gaan.
De 12V Triggeruitgang (12V TRIGGER OUT) 25
De trend gegenwoordig is om audiocomponenten gezamenlijk aan/uit te kuren schakelen middels een 12 volts triggersignaal. De twee aansluitingen "12V TRIGGER OUT" 25 geen dit signaal. Verbind de apparatuur die waar geschikt voor is middels een 3.5mm miniplugkabel op deze uitgang van de RA-06. Wanner nu de RA-06 worden uitgezet (standby) dan worden het 12V signaal onderbroken, waardoor de op dergelijk wijze aangesloten apparatuur ook uitgezet worden..
Het beveiligingscircuit
In de RA-06 hebben we zowel een thermisch- als een stroombbeveigingscircuit ingebouwd die de versterker要去en vrijwaren gegen schade door extreme omstandigheden en/of foute bediening. Deze circuits bevinden zich geheel buiten de signaalweg en oefenen dus geen enkele invloeduit op de geluidsprestaties. In tegendeel,zelfs,de circuits honden alleen maar de temperatuur van de uitgangstransistoren nauwlettend in de gaten en zetten de versterkeruit wonneer de warmte boven een bepaalde waarde uitkomt.
Hoogstwaarschijnlijk zult u deze beveiligingscircuits nooit in werkung zien treden, maar macht er een dergelijke situatie zich voordoen, dan stopt de versterker met spelten en het lampje op de voorkant zal oplichten.
Als dat gebeurt, zet dan de versterker voor een pauar minuten uit om hem af te latent koelen en probeer er verrolgens achefter te komen wat de reden van het in werkung treden van de beveiliging is geweest. Als u nu de versterker wee aanzet za de alarmsituatie automatisch worden opgeheven en het lampje op de voorkant za uit+zijn.
Meestal worden beveiligingscircuits geactiveerd door foute bedrijfsomstandigheden zoals sluiting in luidsprekerbedrading of onvoldoende ventilatie van de eindtrappen. Heel zelden is een hoge inductie of een extreem lage impedantieaarvan de oorzaak.
Gebeurt het vaak dat het beveiligingscircuit worden geactiveerd en bent u zich instaat deoorzaak te lokaliseren en te corrigeren, neem dan contact op met uw Rotel leverancier.
Wat te doeen bij problemen?
Als er al problemen zijn, zich deze meestal te wijten aan slechte verbindingen, slecht verbindingsmaterialial of een verkeerde stand van de knuppen/schakelaars.
Controleer bij Niet functioneren of alle schakelaars en knappen in de juiste stand staan. Functioneert het één en ander Niet zoals het要去, probeer dan door elimineren er darüber te komen waar het probleem zit. Heeft u b.v. last van brom, controlleren dan of dat altiijd het geval is (een versterkerprobleem) of alleen bij een bepaalde bron (een probleem bij die bepaalde bron dus). Bent u zich Niet instaat om geluid UIT de RA-06 te krijgen, volgt u dan onderstaande suggesties:
De lichtnet-indicator gaat branden zodra de RA-06 op het lichtnet is aangesloten en u het apparaat heeft aangezet. Doet de indicator het Niet, controlleren dan de lichnetaansluiting waarop de RA-06 is aangesloten met een ander elektrisch apparaat, een schemerlamp o.i.d.
Technische gegevens
Continu vermogen 2x70 watts
(20-20-000 Hz. verr. < 0.03% bij 8)
Dempingsfactor (20-20.000 Hz. bij 8)
Ingangsgevoeligheid/impedantie
Pick-up ingang MM
Lijningangen
Het verwangen van de zekering
Ontdek u met de schemerlamproef dat er wel degelijk spanning staat op de door u gebruekte wandcontactdoos en de lichtnet-indicator doet het nog steeds Niet, dan kon de interne zekering van de RA-06 wel eens ter ziele zijn. Neem in dat geval contact op met uw handelaar, hij kan dat klusje zo voor u klaren.
Hij geeft geen geluid
Het indicator-lampje brandt wel, maar u hoor nog steeds niets. Controller dan of de verbindingen:tussen de gekozen bron en de RA-06 o.k. waar. Controller of de luister keuzeschakelaar "LISTENING" in de juiste stand staat. Hoe is de kwaliteit van de verbindingen tussen de RA-06 en de luidspeakers? Na al deze controles moet 'ie het doen. Zo Niet: u weet uw steun en toeverlaat, uw Rotel leverancier, te vinden.
2x70 watts
< 0.03% bij vol vermogen
< 0.03% bij vol vermogen
300 W, nietnuttig 36W, standby 3.7W
437x92x342mm
80 mm
7.7kg
Overbelasting
Pick-up ingang (MM)
Lijningangen
Voorversterkeruitgang/imp.
Toonregeling laag/hoog:
Signaal/Ruisverhouding (IHFA network)
Pick-up ingang MM
Lijningangen
Netspanning (Europese uiitvoering)
Opgenomen vermogen
Afmetingen (bxhxd)
Hoogte Voorpaneel (voor rackmontage)
Netto gewicht
Gegevens en ontwerp zijn voorbehonden.
Viktig sakerhetsinstruktion
Ingangsväjare 14 26 44
Tape Monitor 44
Dampa ludet 29 44
