MANUALE UTENTE RA-06 ROTEL

Pannello frontale e posteriore

Schema dei collegamenti

Leggete le informazioni contenate nella nota importante a pagna 24 prima di accendere l'RA-06 o di collegare o scollegare un qualsiasi componente.

Importanti instruzioni di Sicurezza

ATTENZIONE: Non vi sono all'interno parti riparabili dall'utente. Per l'assistenza fate riferimento a personale qualificato.

ATTENZIONE: Per ridurre il rischio di incendio e di scossa elettrica non esponete l'apparecchio all'umidità o all'acqua. Non posizionate contentitori d'acqua, ad es. vasi, sull'unità. Evitare che cadano oggetti all'interno del cabinet.

Se l'apparecchio è stato esesto all'umidità o un oggetto è caduto all'interno del cabinet, staccate il cavo di alimentazione alla presa. Portare l'apparecchio ad un centro di assistenza qualificato per i necessari controlli e riparazioni.

Leggere attentamente tutte le istruzioni prima di collegare l'apparecchio alla rete di alimentazione ed utilizzato. Conservate quello manuale per ogni riferimento futuro alle istruzioni di sicurezza.

Seguire attentamente tutte le avventenze e le informazioni sulla sicurezza contenate in queste istruzioni e sul prodotto stesso. Seguire tutte le istruzioni d'uso.

Pulire il cabinet solo con un panno asciutto o con un piccolo aspi-rapolvere.

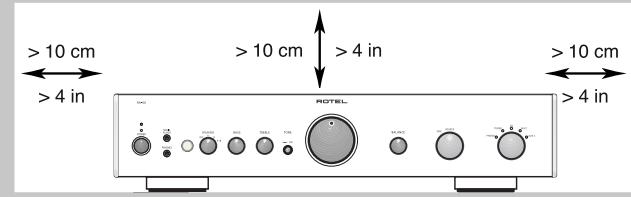

Mantenere 10 cm circa di spazio libero da tutti i lati del prodotto. Non posizionate l'apparecchiatura su un dato, divano, tappeto, o superfici che possano bloccare le aperture di ventilazione. Se l'apparecchio è posizionato in una libreria o in mobile apposto, fate in modo che ci sia abbastanza spazio attorno all'unità per consentire un'adeguata ventilazione e raffreddamento.

L'unità dovrebbe essere posta lontano da fonti di calorie come caloriferi, termoconvettori, stufe, o altri appearechi che producono calorie

L'apparecchiatura deve essere collegata esclusamente ad una sorgente di alimentazione elettrica del tipo indicato sul pannello posteriori dell'unità.

Collegate l'unità alla presa di alimentazione solo con il cavo che viene fornito o con uno equivalente. Non modificare il cavo in dotazione in alcun modo. Non cercate di eliminare la messa a terra o la polarizzazione. Non utilizzate prolonghe.

Non fate passare il cavo di alimentazione dove potrebbe essere schiacciato, pizzicato,iegato ad angoli acuti, esposto al calorie o danneggiato. Fate particolare attenzione al posizionamento del cavo di alimentazione all'altezza della presa e nel punto in cui esce alla parte posteriore dell'apparecchio.

Per scollegare completeness il prodotto dall'alimentazione, il cavo di alimentazione dovrebbe essere scollegato nella presa, che dovrebbe essere sempre facilitamente accessibile.

Il cavo di alimentazione dovrebbe essere scollegato alla presa durante i temporali, o quando l'apparecchiatura rimane inutilizzata per un periodo piuttosto lungo.

L'apparecchiatura deve essere disattivata immediatamente e fatta ispezionare da personale qualificato quando:

• Il cavo di alimentazione o la spina sono stati danneggiati.
• Sono caduti oggetti, o del liquido è stato versato nell'apparecchio.
  L'appareciatura è stata esposta alla pioggia.
• L'apparecchiatura non sembra funzionare in modo normale.
• L'apparecchiatura è caduta, o è stata danneggiata in quale modo.

Utilizzate cavi per i diffusori isolati in Classe 2 per limitare eventuali rischi di shock elettrico.

Posizione l'unità su una superficie pianà abbastanza robusta da sopportarne il peso. Non posizione l'unità su un mobile

con ruote poiché potrebbe cadere.

ATTENZIONE

RISCHIO DI SCOSSA ELETTRICA NON APRIRE

AVVERTENZA: PER RIDURRE IL RISCHIO DI SCOSSA ELETTRICA, NON TOGLIETE IL COPERCHIO. NON CONTIENE PARTI UTILI PER L'UTENTE. PER L'ASSISTENZA FATE RIFERIMENTO A PERSONALE QUALIFICATO.

Il fulmine inserito in un triangolo vi avvertte della presenza di materiale non isolato, sotto tensione, ad elevato voltaggio all'interno del prodotto checouldo costituire pericolodi folgorazione.

Il punto esclamativo entro un triangolo equilatero vi avverte della presenza di istruzioni d'uso e manutenzione importanti nel manuale o nella documentazione che accompagna il prodotto.

Questo significato indica che lostro prodotto è doppiamente isolato. Non è necessario il collegamento della messa a terra.

I prodotti Rotel sono realizzati in conformità con le normative internazionali: Restriction of Hazardous Substances (RoHS) per apparecchi elettronici ed elettrici, ed alle norme Waste Electrical and Electronic Equipment (WEEE). Il significo del cestino con le ruote e la croce sopra, indica la compatibilità con QUESTe norme, e che il prodotto deve essere riciclato o smaltito in ottemperanza a queste direttive.

#

Figure 1: Controlli e collegamenti 3

Figure 2: Collegamenti dei segnoli linea in ingresso, del registraratore, dei diffusori 4

Importanti instruzioni di Sicurezza. 22

Alcune parole sulla Rotel 23

Per cominciare 23

Il dato a distanza RR-AT94. 23

Sensore comando a distance 24

Alcune precazioni 24

Posizionamento 24

Cavi 24

Nota Importante 24

Collegamento alla rete e controli 24

Ingressoincorrentealternata 24

Spia di alimentazione 2 e Interruttore di accensione 1 26

Collegamenti del segnale in ingresso. 25

Ingresso Phono 15 e Collegamento a terra 15 25

Ingressi di livello di linea 17 25

Collegamenti del registraratore 18 25

Uscite del preamplificatore 19 25

Uscite del diffusore 20 21 e interruptatore del selettore del diffusore 7 25

Selezione del cavo del diffusore 25

Scelta dei cavi 25

Polarità e fase 25

Collegamento dei diffusori 25

Uscita cuffia 4 26

Media Player 5 26

Controll audio 26

Controllo del volume 11 27 26

Selettore Balance 26

Interruttore dei toni 26

Controllodebassi degliacuti 26

Selettore Function 14 ZB 26

Selettore Monitor 13 26

Controllo mute 26

Ingressi euscite a raggi infrarossi. 26

Ingresso del controllo a distance esterno 23 26

Uscita a raggi infrarossi 24 26

Uscita Trigger 12V 25 27

Circuito di Protezione 3 27

Ricerca dei guasti 27

La spia di accensionenoni si Illumina 27

Sostituzione del fusabile 27

Nessun suono 27

Caratteristica 27

Alcune parole sulla Rotel

Una famiglia, la cui passione per la musica ha spinto a realizzare componenti hi-fi di elevata qualità, fondo la Rotel più di 40 anni fa. Attraverso gli anni la passione è rimasta intatta e l'obbiettivo di offrirre prodotti exceptionali, indipendente me dal loro costo,agli audiofili ed amanti della musica è condiviso da tutti alla Rotel.

Gli ingegneri lavorano come una squadra affiatata, ascoltando e mettendo a punto agli nuovo prodotto finché non raggiunge perfettamente i loro standard musicali. Sono liberi di scegliere i componenti in qualsiasi parte del mondo al fine di realizazare il prodotto nel miglior modo possibile. Cosi potrete trovare condensatori provenienti dall'Inghilterra e alla Germania, semiconduitori dal Giappone o dagli Stati Uniti, nelle traformatori toroidali sono prodotti alla Rotel stessa.

La fama di Rotel è stata costruita grazie a centinaia di ottime recensioni e riconoscimenti conferiti dai più autorevoli esperti del settore, che ascoltano la musica agli giorni. I loro commenti confirmano l'obiettivo della società - La ricerca di un appearecchio che via musica, affidabile e conveniente.

Noi tutti della Rotel vi ringraziamo per aver scelto\ questo prodotto augurandovi molte ore di piacevole\ intrattenimento musicale.

Per cominciare

Grazie per aver acquistato l'amplificatore integrato stereo Rotel RA-06. Seutilizzato in un systema home theater o stereo di alta qualità, il vostro amplificatore Rotel vi permetterà di godere di molti anni di buona musica.

L'RA-06 è un amplificatore versatile di elevate prestazioni. Tutti gli aspetti del design sono

stati ottimizzati per conservare la piena gamma dinamica e per riproduire ancè le più delicate sfumature musicali. L'RA-06 ha uno stadio di alimentazione stabile e potente che comprende un trasformatore toroidale specificamente progettato alla Rotel.

Questa alimentazione a bassa impedenza ha ampie riserve di potenza che consentono all'RA-06 di riproduire i segnali audio più impegnativi.

Questo tipo di design è più costoso da produrre, ma è migliorare per la riproduzione musicale.

Abbiamo progettato le schede dei circuiti stampati (PCB) secondo la teoria Symmetrical Circuit Traces. Ci o garantisce una più fedele riproduzione della musica ed un mantenimento più preciso del tempo.

Nelle sezioni più critiche del percorso del segnale vengono utilizzate resistenze a film metallico e condensatori in polistirene o polipropilene. Tutti gli aspetti di questo progetto sono stati studiati con lo scopo finale di ottenerà la più fedele riproduzione sonora.

Le principali funzioni dell'RA-06 sono esplici da impostare ed utilizzato. Se avete più esperienza con altri sistemi stereo, non dovreste incontrare una difficoltà. Collegate semplicamente i componenti da abbinare ed ascoltate la musica.

II commande a distance RR-AT94

Alcune funzioni possono essere attivate sua con i controlli sul pannello frontale sua con il telecommando RR-AT94 fornito in dotazione. Quando QUESTe operazioni vengono descritte, viene indicate il numero di riferimento per entrambi i controlli. Per esempio è possible regolare il volume dal relative selettore 11 posto sul pannello frontale, che con i tasti del telecommando 27.

Vedere la sezione "Ingressi e uscite IR" per maggiori informazioni sulla possibilità di espandere le capacité di controllo IR dell'amplificatore.

NOTA: Rimuovete le batterie dal telecomando se noniene utilizzato per un lungo periodo di tempo. Non fate scaricare le batterie all'interno del comando a distance. Dalle batterie scariche possono fuoriscire sostane corrosive che possono danneggiare l'unità.

NOTA: L'RR-AT94 può essere utilizzato per controllare le funzioni base di alcuni altri componenti Rotel, compresi: sintonizzatori, letteri CD e letteri DVD.

Per attivare un sintonizzatore Rotel -

1) Selezionate la funzione tuner dell'RR-AT94.

2) Premete "Power" e "1" (RT-06) oppure "2" (RT-940AX)

3) Premete il tasting per l'attivazione del Tuner.

Per attivare unlettore CD Rotel - Selezionate la funzione CD dell'RR-AT94

Per attivare unlettore DVD Rotel - Selezionate la funzione AUX 1 dell'RR-AT94.

Sensore dato a distanza

Il Sensore del telecomando riceve i segnali provenienti dal telecomando. Non coprite il sensore. Deve essere libero da ostacoli altrimenti il telecomando non funzionera correttamente. Il funzionamento del Sensore cui sonoanche non essere corretto se è esposto a luce troppo forte, come ad esempio i raggi diretti del sole. Alcuni tipi di illuminazione, come le lampade alogene, che emettono un certo quantitativo di radiazioni infrarosse, possono interferire nel funzionamento. Inoltre il telecomando potrebbe non funzionare correttamente se le batterie dell'RR-AT94 sono scariche.

Alcune precauzioni

AVVERTENZA: Per evitare potenziali danni al vostrosystema, spegnete TUTTI i componenti quando collegate o scollegate i diffusori o qual-siasi componente connesso. Non riaccendete l'impiano fino a quando non siete sicuri che tutti i componenti siano collegati correttamente. Ponete particolare attenzione ai cavi dei diffusori. Non devono esserci refoli di filo liberi che potrebbero fare contatto con l'alto cavo del diffusore o con lo chassis dell'amplificatore.

Vi preghiamo di leggere con attenzione questo manuale. Insieme alle istruzioni d'uso e diInstallatione di base, fornisce una valida informazione sulle varie configurazioni del RA-06 ed altre informazioni generali che vi aiuteranno a schurrare al meglio il vostrosystema. Siete pregati di mettervi in contatto con il vostro rivenditore autorizzato Rotel per eventuali domane o dubbi. Inoltre, tutti nei della Rotel saremo lieti di rispondere a qualsiasimo vostra domanda e commento.

Conservate la scatola di imballo ed il materiale di protezione accluso del RA-06 per eventuali necessità future. La spedizione o lo spostamento del RA-06 in qualsiasi altri contentore che non sua l'imballo originale potrebbe causare seri danni al prodotto.

Compilate e spe dedite il tagliando di garanzia accluso con l'RA-06. Conservate la ricevuta d'acquisto originale. E' la prova di acquisto del prodotto contente la data di acquisto, che vi servirà nell'eventualità di dovere ricorrere ad interventi di riparazione in garanzia.

Posizionamento

Come tutti i componenti audio che lavorano con segnali a basso livello,anche l'RA-06 più essere condizionato da agenti esterni nell'ambiente in cui viene utilizzato. Evitate di appoggiare l'RA-06 sopra ad un amplificatore di potenza. Questo ridurra al minimo il surriscaldamento e le possibili interferenze o disturbi.

L'RA-06 genera calore durante il normale funzioniamento. I dissipatori di calore e le aperture di ventilazione sono stati realizzati per dissipare il calore. Non ostruite le aperture di ventilazione sul pannello superiore. Lasciate almeno 10cm di spazio libero attorno all'unità ed assicuratevi che ci sua una adeguata ventilazione, per prevenir il surriscaldamento dell'amplificatore.

Quando scegliete una collocazione tenete in considerazione il peso dell'amplificatore. Assicuratovi che lo scaffale su cui poggia o il mobile su cui viene inserto possano sostenerne il peso. Vi raccomandiamo di installare l'RA-06 in mobili progettati per accogliere componenti audio. Questi mobili sono progettati per ridurre od eliminare le vibrazioni che possono influenzare negativamente la qualità sonora. Chiedete consiglio al mystro rivenditore autorizzato Rotel sui complementi d'arredo dedicatiagli appearecchi audio e come effettuire una corretta installmentazione dei componenti audio.

Cavi

Assicuratevi sempre di mantenere separati i cavi di alimentazione dai cavi di segnale digitali e quelli di segnale audio standard nel cablaggio del vostrosystema. Questo ridurra la possibilità di un'interferenza e disturbo fra i cavi di alimentazione o i cavi digitali. L'utilizzo di cavi schermati di alta qualità, contribuiRA anche ad evitare disturbi od interferenze che potrebbero influire sulla qualita sonora del vostro systema.Per maggiori dettagli in merito contattate il vostro rivenditore autorizzato Rotel, che saprà consigliarvi i migliorari cavo per il vostroystema.

Nota Importante

Quando effettuate i collegamenti al RA-06 as-sicuratevi di:

• Disattivare tutti i componenti del sistema prima di collegare uno qualsiasi dei componenti, inclusi i diffusori.
• Disattivare tutti i componenti del sistema prima di cuiare una qualiasi connessione del sistema.

Vi raccommandiamo inoltre di:

• Portare il selettore del volume dell'amplificatore a zero prima che l'amplificatore sia acceso o spento.

Alimentazione AC e comandi

Alimentazione in corrente alternata 22

L'RA-06 non assorbe una grande quantità di corrente. Tuttavia, se possibile, sarebbe

meglio collegarlo direttamente ad una presa di rete con messa a terra. Non usate prolunghe. Potete eventualmente utilizzare una ciabatta a prese multiple se è in grado di gestire la corrente richiesta dall'RA-06 e dagli altri componenti collegati adessa.

Il vosto RA-06 è configurato alla fabbrica per funzionare alla tensione di alimentazione appropriata del paese in cui l'avete acquistato (115Volt AC o 230V AC con una frequenza di linea di 50Hz o 60Hz ). La tensione di alimentazione AC impostata è individata su un adesivo posto sul retro del vosto apparecchio.

NOTA: Nel caso in cui dobbiate spostare il vosto RA-06 in un'alto paese, è possibile configurarlo per l'utilizzo con una tensione differente. Non tentate di effettuare esta operazione da soli, l'apertura del cabinet del RA-06 potrebbe esporvi a tensioni pericolose. Consultate un tecnico autorizzato o il servizio assistenza Rotel per maggiori informazioni.

Il cavo di alimentazione dovrebbe essere scollegato alla presa se l'apparecchiatura rimane inutilizzata per un periodo piuttosto lungo (consigliabile per tutti i nostri componenti audio e video).

Interruttore di accensione 2 25 ed indicatori di accensione 1

Premete l'interruttore di accensione 1 per accendere l'RA-06. L'indicatore di accensione 2 Illuminato quando l'RA-06 è attivo. Premete e rilasciate di nuovo l'interruttore per spagnere l'RA-06.

Una volta che I'RA-06 è stato acceso con l'interrufore del pannello anteriore, è possibile commutarne lo stato tra la normale modalità di funzionamento e la modalità standby, con il tasto di alimentazione sul telecomando RR-AT94.

Vedere la sezione "Uscite trigger 12V" per maggiori informazioni sulla possibilità di accendere e spegnere altri componenti del sistema contemporaneamente al RA-06.

Collegamenti del segnale in ingresso

(vedere Figura 2)

NOTA: Per prevenir scariche nei diffusori che potrebbero danneggiarli, assicuratevi che ilsystema sua spento quando effettuate qualsiasi collegamento di segnale.

Ingresso Phono 16 e Collegamento a terra 15

Inserite il cavo proveniente dal giradischi negli ingressi phono destro e sinistro. Se il giradischi dispone di un cavo da collegare a "massa", collegatelo al terminale a vite alla sinistra degli ingressi Phono. Eviterà l'insorgere di ronzii e rumori.

Ingressi di livello di linea 17

Gli ingressi CD, Tuner e Aux dell'RA-06 sono ingressi di linea. Servono per collegare componenti come ilettori CD, registratori a cassetta video HiFi o NICAM, sintonizzatori,lettori Laser Disc o l'uscita analogica da unlettore CD ROM.

I canali destro e sinistro, indicati con serigrafie sul pannello posteriore, dovrebbero essere collegati ai corrispondenti canali della sorgente. I connettori RCA del canale sinistro sono bianchi, i connettori del canale destro sono rossi. Utilizzate cavi RCA di alta qualità per collegare le sorgenti in ingresso all'RA-06. Chiedete al mystro rivenditore autorizzato Rotel per avere un consiglio sui cavi più appropriati da utilizzare.

Collegamenti del registraratore 18

(vedere Figura 2)

Gli ingressi e le uscite Tape possono essere collegate a qualsiasi appeareccchio di registrazione/riproduzione che accetti segnali standard di ingresso e di uscita di livello di linea analogici. Generalmente si trattare di un registratore a cassetta convenzione.

Quando collegate un registratore all'RA-06 ricordate che le uscite del registratore devono essere collegateagli ingressi tape dell'RA-06.Allo stesso modo le uscite tape dell'RA-06 devono essere collegateagli ingressi del registratore.Come per alte sorgenti assicuratevi di collegare i canali deestro e sinistro di agli appearechio al giusto canale sui componenti abbinati. Utilizzate cavi di collegamento di alta qualita per evitare una perdita della qualità sonora.

NOTA: Le ascite Tape non sono controllate dai controlli Volume, Balance e Toni; esse emettono un segnale a livello fisso.

Uscite del preamplificatore 19

con il Selettore Function è sempre disponibile da queste uscite. Generalmente queste uscite sono utilizzate per fornire un segnale ad un'alto amplificatore integrato, o ad un finale di potenza per pilotare altre coppie di diffusori.

NOTA: Variando l'impostazione del controlo del volume, del Balance o dei toni variera il segnale delle uscite preamplificate.

Uscite per i diffusori 20 e 21 e selettore dei diffusori

(vedere Figura 2)

L'RA-06 ha due coppie di uscite per i diffusori contrassegnate con "A" 20 e "B" 21. Le uscite per i diffusori sono controllate dal selettore Speaker Selector 7 sul pannello anteriore.

Scelta dei diffusori

Se viene utilizzata una sola coppi di diffusori, questi devono aver un'impedenza minima di 4 ohm. Tuttavia se vengono utilizzati si i diffusori A che i diffusori B, tutti i diffusori dovrebbero aver un'impedenza di 8 ohm o superiore. Poiché i dati sull'impedenza dei diffusori non sono molto precisi, In pratica, pochissimi diffusori presenteranno un problema per l'RA-06. Fate riferimento al vostro rivenditore autorizzato Rotel se avete eventuali dubbi in merito.

Scelta dei cavi dei diffusori

Per collegare l'RA-06 ai diffusori utilizzate cavi isolati bipolari. La sezione e la qualità del cavo possono avere effetti udibili sulla qualità della riproduzione delsystema: poteteutilizzare dei cavi standard per diffusori, ma potrebbero dare luogo ad una uscita di basso livello o ad una risposta alleasse frequenze inadeguata,in particolar modo con cavi molto lunghi.In generale, dei cavi di buona qualità miglioreranno il suono. Se volete ottenere le migliorari prestazioni, dovreste considerare l'acquisto di cavi per diffusori di alta qualità;il vostro rivenditore Rotel potra aiutarvi nella scelta dei cavi adatti al vostroSYSTEMA.

Polarità e fase

La polarità, o orientamento positivo/negativo, dei collegamenti di anni diffusore ed amplificatore deve sempre essere rispetto, in modo che tutti i diffusori siano in fase. Se la polarità di una connessione viene erroneamente invertita, la riproduzione delle basse freuzenze sare Mandatory debole e l'immagine stereo risulterà degradata. Tutti i cavi per diffusori sono contrassegnati in modo da poterli identificare fácilmente: solitamente su uno dei due cavi è presente una striscia colorata o un alto segno di riconso imposto simile; oppure, se I'isolante dei cavi è trasparente, i conduitori sono di colori diversi (uno di colore rame ed uno argento); oppure potrebbe essere indicata la polarità direttamente sull'isolante. Identificate i conduitori positivi e negativi e prestate attenzione ad agli collegamento che effettuate sull'amplificatore e sui diffusori.

Collegamento con cavi per diffusori

Spegnete tutti i componenti del sistema prima di collegare i diffusori. Le due coppie di terminali per diffusori del RA-06 sono identificati con un codice a colori. I connettori accettano: cavi Spellati, terminali ad anello aperto e terminali di tipo "dual banana".

Stendete il cavo dal RA-06 ai diffusori. Lasciate i cavi un po' più lunghi del necessario per darvi la possibilità di spostare i componenti ed accedere ai connettori dei diffusori. Seutilizzate connettori dual banana, collegateli ai cavi e quindi inserteli nei connettori sul pannello posteriore. Seutilizzate quosti connettori il collare a vite dei terminali delve essere avvitato completeness (in senso orario).

Se state usando terminali ad anello aperto, collegateli ai cavi. Se collegate direttamente i cavi spellati ai terminali dei diffusori, separate i cavi, e quindi spellate i terminali dei cavi. Fate attenzione a non tagliare ancche il cavo interno quando lo spellate. Svitate (in senso antiorario) i collari a vite. Posizionate i terminali ad anello aperto attorno al corpo del connettore, o il cavo spellato sul foro interno del connettore. Avvitate il collare in senso orario per bloccare il connettore ad anello aperto o il cavo.

NOTA: Assicuratevi che non vi siano fili che fuoriescono alla parte spellata del cavo, che potrebbero andare a toccare il cavo o il connetore adiacente.

Uscita cuffia

L'uscita per le cuffie vi permette di collegare una cuffia per un ascolto in privato. Questa uscita ospita un connettore standard stereo da 3.5mm (1 / 8^ ) . Inserendo la cuffia non si interrompe il segnale alle uscite dei diffusori. Utilizzate il selettore Speaker Selector per disattivare i diffusori. Per impostare la sorgente da riproduire agar sul selettore Function e sul selettore Tape Monitor. Per riproduire la sorgente collegata all'ingresso Tape posizionare il selettore Monitor su Tape. Per tutti gli altri ingressi lasciare thelle tormore Monitor su Source e selezionare la sorgente che si desidera ascoltaretramite il selettore Function, o premere il pulsante corrispondente alla sorgente sul telecomando.

NOTA: Siccome la sensibilità dei diffusori e della cuffia può essere notevolmente, riducete sempre il livello del volume prima di collegare o scollegare la cuffia.

Media Player 5

Sul pannello frontale dell' amplificatore è disponibile un ingresso stereo da 3.5mm (1 / 8^ ) per il collegamento di un "Media Player", selezionabile dal selettore function su (AUX2), a cui potete collegare un registraratore a cassette portatile stereo, unlettore CD o un qualsiasi riproduzture su hard disk che abbia una uscita compatibile. Se il dispositorio che collegate ha esta uscita atraverso l'uscita cuffie, dovrete regolare il volume dallettore stesso per sentire l'audio. Se il suono dovesse risultare basso e distorto abbassate il volume sullettore; se il suono è molto fobleanche se aumento il volume dell' amplificatore al massimo, regolate il volume sullettore.

NOTA: Quando il connettore mini jack da 3.5mm viene inserito nell'ingresso Media Player, l'ingresso AUX2,ippo sul pannello posteriore, viene disattivato.Togliendo il connettore da 3.5mm dall'ingresso Media Player l'ingresso AUX2 ritornera attivo.

Controlli audio

Controllo del volume 11 27

Ruotate il dato del volume 11 in senso orario per aumentare il dato e in senso antiorario per diminuirlo. Outilizzate i tasti27 sul telecomando per alzare e per abbassare il volume.

Selettore Balance 12

Il selettore Balance controlling il bilanciamento sinistro/destro del suono in uscita. Normalmente il selettore dovrebbe rimanere nella posizione centrale. In alcune situazioni, ad esempio quando la posizione dell'ascoltatore non è perfettamente

al centro dei diffusori, cui sono necessario regolare il bilanciamento dei canali sinistro/destro. Muovendo la manopola in senso anti-orario si spostera il Campo sonoro sul canale sinistro. Ruotando invece la manopola in senso orario il suono si spostera sul canale destro.

Interruttore dei toni 10

Quando l'interruttore dei toni è in posizione "Off" il circuito di controlo dei bassi e degli alto (Controllo toni)iene escluso per garantire la più elevata integrità del segnale. Lasciate l'interruttore dei toni in posizione "Off" fino a quando non voete utilizzato il Controllo Toni. Posizionate l'interruttore in posizione "On" per regolare il Controllo Toni.

Controllo dei bassi e degli acuti 8 9

Quando l'interruttore dei toni è in posizione "On", ruotando i controlli dei bassi e degli alto si regola il bilanciamento dei toni. Ruotate i controlli in senso orario per aumentare l'uscita dei bassi o degli alto. Ruotate i controlli in senso antiorario per diminuire l'uscita dei bassi o degli alto.

Unsystema hi-fi di elevate prestazioni produc un suono estremamente naturale perché alcuna regolazione dei controlli di tono. Utilizzate questi controlli solo se strettamente necessario. Fate particolare attenzione, quando aumento il valore dei toni (rotazione in senso orario. Questo aumento la potenza d'uscita in gamma Bassa o alta, aumento il carico sui diffusori e sull' amplificatore.

Selettore Function 14 26

Tramite il Selettore Function è possibile selezionare la sorgente di segnale in ingresso. Il segnale selezionato è quello che sentite, sempre che il selettore Monitor sia impostato su Source (vedi sezione seguente). Il segnale selezionato dal selettore Function viene inviatoanche alle uscite pre amplificate ed alle uscite Tape.Impostate il Selettore Listening sul pannello anteriore, sulla sorgente che desiderate ascoltare. Oppure premete il tasto correspondiente alla sorgente sul telecomando.

Selettore Monitor 13

Quando il selettore Monitor è posizionato su Source il segnale riprodotto, che sare presenteanche sulle uscite preamplificate, è quello che è stato selezionato dal selettore Function. Per riproduire il segnale da un registratore collegato all'ingresso Tape, posizionare il selettore Monitor in posizione Tape. Quando il selettore Monitor è in posizione Tape, il segnale dall'ingresso Tape viene inviato ancche alle uscite preamplificate.

Il segnale che va alle uscite Tape è sempre quello impostato dal selettore Function. Quando state registrando da una unità che dispone delle funzioni monitor, potete ascoltare il suono che state registrando impostando il selettore Monitor sulla posizione Source.

Controllo mute 29

Solo telecomando

Per azzerare temporaneamente il volume delsystema premete il pulsante Mute sul telecomando RR-AT94. Il LED sul selettore del volume lampeggia quando l'audio è in mute. Premete nuovamente il pulsante per ritornare al livello di volume precedente.

Ingressi ed uscite IR (raggi infrarossi)

Ingresso del telecomando esterno 23

Questo mini-jack da 3.5mm (contrassegnato EXT REM IN) riceve codici di controllo da ricevitore a raggi infrarossi standard (Xantech, ecc.) collocato nella stanza d'ascolto principale. Questa caratteristica è utile quando l'apparecchio viene installato in un cabinet e il sensore del pannello anteriore è coperto. Contattate il myistro rivenditore autorizzato Rotel per informazioni su ricevitori esterni e il corretto cablaggio di una presa adatta all'alloggiamo del mini-jack.

NOTA : I segnali IR alla presa EXTERNAL REMOTE IN possono essere riprodotti verso le sorgenti usando emettitori IR esterni o collegamenti via cavo dai connettori IR OUT.

Uscita IR 24

Le uscite IR OUT inviano segnali IR ricevuti sull'ingresso EXTERNAL REM IN ad un emettitore IR, o a Lettori CD Rotel, registratori a cassette, o sintonizzatori dotati di un ingresso IR. Questa caratteristica vi permette di utilizzato i segnali IR per controllare componentianche quando i loro sensori IR sono coperti, ad esempio se installati in mobili o cabinet dedicati.

Per maggiori informazioni sui sistemi di ripetizione IR fate riferimento al vostro rivenditore autorizzato Rotel.

NOTA : Il connettore EXT REM IN che trovate vicino al connettore IR OUTPUT delve essere utilizzato con un sensore esterno IR che duplica il sensore IR del pannello frontale

Uscita Trigger 12V

Alcuni componenti audio sono essere attivati automaticamente quando ricevono un "segnale" di attivazione di 12V. Le uscite Trigger 12 volt dell'RA-06 fornisco il segnale richiesto. Collegate i componenti compatibili all'RA-06 con un normale cavo dotato di connettori da 3.5mm . Quando l'RA-06 è in modalità Standby il segnale Trigger viene interrotto, ed i componenti collegati vengono automaticamente disattivati.

Circuito di Protezione 3

L'RA-06 è dotato di un circuito di protezione termica e contro gli sbalzi di corrente, che protege l'amplificatore da possibili danni nel caso di condizioni di funzionamento estreme o di guasto. I circuiti di protezione sono independenti dai circuiti del segnale audio e non hanno alcun impatto sulla resa sonora. Al contrario, i circuiti di protezione controllano il livello della temperatura delle uscite, e disattivano l'amplificatore se la temperature supera i limiti di sicurezza.

Nel caso si presentasse una condizione di erre, l'amplificatore smetterebbe di funzionare ed il LDE indicatoro sul pannello frontale si illuminerebbe.

Se ciò avvenisse, spegnete l'amplificatore, lasciatelo raffreddare per alcuni minuti e cercate d'identificare e correggere il problema che ha determinato l'intervento del circuito di protezione. Quando riaccendete l'amplificatore, il circuito di protezione si resetterà automaticamente, ed il LED indicatori si spegnerà.

Nella maggior parte dei casi il circuito di protezione si attiva in seguito ad una condizione di guasto come ad esempio: un corto circuito tra i cavi dei diffusori, o la mancanza di una ventilazione adeguata che determina il surriscaldamento dell'unità. In casi molto rari, diffusori altamente reattivi o con impedenza extremamente Bassa, sono lo casare l'intervento del circuito di protezione.

Se il circuito di protezione interviene ripetutamente, e non siete in grado di isolare e correggere la condizione di guasto, contattate il myistro rivenditore autorizzato Rotel per maggiori dettagli.

Risoluzione dei problemi

La maggior parte dei problemi nei sistemi audio è dovuta a collegamenti non effettuati a dovere o sbagliati, o impostazioni di controllo errate. Se riscono trolepmi,isolate l'area interessata,verificate le impostazioni degli apparecchi, determinate la causa del problema ed apportate le necessarie correzioni. Se non siete in grado di fare funzionare il RA-06,prendete spunto delleindicazioni sotto riportate:

II LED indicatore Power non sa accende

Il Led Power che indica l'accensione dovrebbe illuminarsi agli volta che I'RA-06 è collegato alla presa di rete ed il pulsante Power è stato premuto. Se non si accende controllate la presa di alimentazione con un altre apparecchio elettrico, come ad esempio una lampada. Assicuratevi che la presa di alimentazione in uso non sia controllata da un interruptatore che sua stato disattivato.

Sostituzione del fusibile

Se un'alto appearecchio elettrico funzione una volta collegato alla presa di rete, ma la spia di Standby continua a non illuminarsi quando l'RA-06 è collegato alla presa di rete e viene premuto il tasto Power, significata che potrebbe esseri bruciato il fusibile di protezione interno. Se ritenete che ciò possa essere successo, contattate il vosto rivenditore Rotel perindicazioni sulla sostituzione del fusibile.

Nessun suono

Controllate la sorgente di segnale per verificare che stia funzionando correttamente. Assicuratve che i cavi alla sorgente di segnaleagli ingressi dell'RA-06 siano collegati correttamente. Verificate che il selettore Listening sa posizionato sull'ingresso corretto. Controllate tutti i cavi di collegamento tra l'RA-06 ed i diffusori.

Caratteristiche

Potenza d'uscita continua (20-20kHz, <0.03 % su 8 ohm)	70W/ch
Distorsione armonica totale (20Hz-20kHz)	< 0.03% in potenza continu metà potenza o 1W
Distorsione di intermodulazione (60 Hz : 7 kHz, 4:1)	< 0.03% in potenza continu metà potenza o 1W
Risposta in frequenza Ingresso Phono Ingressi linea	20Hz - 15KHz, ±0,3 dB 10Hz - 100kHz, +1, -3 dB
Fattore di smorzamento (20 - 20,000Hz, 8 ohm)	180
Impedenza/sensibilità d'ingresso Ingresso Phono (MM) Ingressi linea	2.5 mV/47KOhm 150mV/24kOhm
Sovraccarico di ingresso Ingresso Phono (MM) Ingressi linea	180mV 5V
Uscita Preamplificatore/Impedenza	1V/470 ohm
Controlli di tono - Bass/Treble	±6 dB a 100 Hz / 10kHz
Rapporto S/N (Pesato "A"IHF) Ingresso Phono Ingressi linea	80 dB 100dB
Alimentazione versione Americana versione Europea	120 Volt, 60 Hz 230 Volt, 50 Hz
Assorbimento	300 Watt, 36 Watt - Idle, 3
Dimensioni (L x A x P)	437 x 92 x 342 mm
	17 1/8" x 3 5/8" x 13 1/2"
Altezza panezzo frontale	80mm / 3 1/16"
Peso (netto)	7.7 Kg, 17 lbs
