BEDIENUNGSANLEITUNG RA-06 ROTEL

Bedienelemente und Anschlüsse

Signaleingang und Anschluss eines Laufsprecherpaares

Lesen Sie sich die Informationen unter "Wichtige Hinweise" auf Seite 18 durch, bevor Sie den RA-06 in Betriebnehmen oder die Verbindung zu anderen Geräten herstellen bzw.lös.

Wichtige Sicherheitshinweise

Vorsicht: Im Innern des Gerätes befinden sich keine vom Bediener zu wartenden Teile. Alle Service- und Wartungsarbeiten müssen von qualifiziertem Fachpersonal durchgeführt werden.

Vorsicht: Dieses Gerätarf nur in trockenen Räumen betrieben werden. Zum Schutz vor Feuer oder einem elektrischen Schlag dürfen keine Flüssigkeiten in das Gerät gelangen. Stellen Sie keine mit Flüssigkeit gefüllten Vasen auf das Gerät.

Das Eindringen von Gegenständen in das Gehäuse ist zu vermeiden. Sollte dieser Fall trotzdem einmal eintreten, trennen Sie das Gerät sofort vom Netz. Lassen Sie es von einem Fachmann prüfen und die notwendigen Reparaturarbeiten durchführren.

Bitte lessen Sie sich die Bedienungsanleitung vor Gebrauch des Gerätes genau durch. Sie enthalt wichtige Sicherheitsvorschriften, die unbedingt zu beachten sind! Bewahren Sie die Bedienungsanleitung so auf, dass sie jederzeit zugänglich ist.

Alle Warnhinweise in dieser Bedienungsanleitung und auf dem Gerät müssen bereits beachteten werden. Dadurch konnen Personen- und Sachschäden vermieden werden. Außer den in der Bedienungsanleitung beschriebenen Handgriffen sind vom Bediener keine Arbeiten am Gerät vorzunehen.

Reinigen Sie das Gehäuse nur mit einem weichen, trockenen Tuch oder einem Staubsauger.

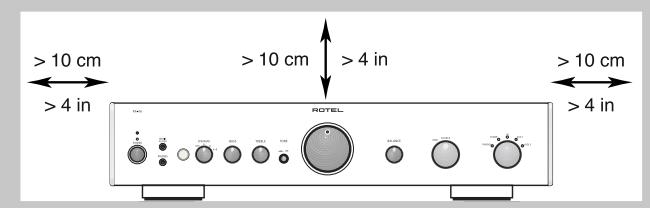

Bitte stellen Sie sicher, dass um das Gerät ein Freiraum von 10 cm gewährleistet ist. Stellen Sie das Gerät weder auf ein Bett, Sofa, Teppich oder ähnliche Oberflächen, um die Ventilationsöffnungen nicht zu verdecken. Das Gerät solle nur dann in einem Regal oder in einem Schrank untergebracht werden, wenn eine ausreichende Luftzirkulation gewährleistet ist.

Stellen Sie das Gerät nicht in die Höhe von Wärmequellen (Heizkörper, Wärmespeicher, Öfen oder sonstige wärmerzeugende Geräte).

Bevor Sie das Gerät in Betriebnehmen, prüfen Sie, ob die Betriebsspannung mit der örtlichen Netzspannung übereinstimmt. Die Betriebsspannung ist an der Rückseite des Gerätes angegeben.

Schlieben Sie das Gerät nur mit dem dazugehörigen zweipoligen Netzkabel an die Wandsteckdose an. Modifizieren Sie das Netzkabel auf keinen Fall. Versuchen Sie nicht, die Erdungs- und/oder P polarisationsvorschriften zu umgehen. Das Netzkabel solle an eine zweipolige Wandsteckdose angeschlossen werden. Verwenden Sie keine Verlangerungskabel.

Netzkabel sind so zu verlagen, dass sie nicht beschädigt werden konnen (z.B. durch Trittbelastung, Möbelstücke oder Erwärzung). Besondere Vorsicht ist damit an den Steckern, Verteilern und den Anschlussstellen des Gerätes geboten.

Sollten Sie das Gerät für eine längerere Zeit nicht in Betriebnehmen,ziehen Sie den Netzstecker aus der Steckdose.

Dieses Gerät sollte, wie andere Elektrogeräte auch, nicht unbeaufsichtigt betrieben werden.

Ist das Gerät z.B. während des Transportes über länger Zeit Kälte ausgesetzt worden, so warten Sie mit der Inbetriebnahme, bis es sich auf Raumtemperatur erwartt hat und das Kondenswasser verdunst ist.

Schalten Sie das Gerät sofort aus undziehen Sie geschultes Fachpersonal zu Rate, wenn:

• das Netzkabel oder der Stecker beschädigt sind,
• Gegenstände bzw. Flüssigkeit in das Gerät gelangt sind,
  das Gerat Regen ausgesetzt war,
• das Gerät nicht ordnungsgemäß Funktioniert bzw. eine deutliche Leistungsänderung aufweist,
  das Gerät hingefallen ist bzw. beschädigt wurde.

Verwenden Sie gemäß Class 2 isolierte Laufsprecherkabel, um eine ordnungsgemäß Installation zu gewährleisten und die Gefahr eines elektrischen Schlages zu minimieren

Stellen Sie das Gerät waagerecht auf eine feste,Ebene Unterlage. Es sollte weder auf beweglichen Unterlanden noch Wagen oder fahrbaren Untergestellen transportiert werden.

Dieses Symbol bedeutet, dass das Gerät doppelt isoliert ist. Es muss daher nicht geerdet werden.

ACHTUNG: UM DIE GEFAHR EINES ELEKTRISCHEN SCHLAGS ZU REDUZIEREN, NICT HE GEAUSEABDECKUNG ENTFERNEN. IM INNERN BEFINDEN SICH KEINE VOM BEDINER ZU WARTENDENTEILE. ZIEHEN SIE NUR QUALIFIZIERTES PERSONAL ZU RATE.

Das Blitzsymbol mit Pfeil in einem gleichseitigen Dreieck macht den Benutzer auf das Vorhandsein gefährlicher Spannung im Gehäuse aufmerksam. Diese ist so groß, dass sie für eine Gefährung von Personen durch einen elektrischen Schlag ausreicht.

Das Ausrufungszeichen in einem gleichseitigen Dreieck weist den Leser auf wichtige Betriebs- und Wartungshinweise in der dem Gerät beiliegenden Literatur hin.

Rotel-Produkte entsprechen den internationalen Richtlinien über die Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS genannt)) und über Elektro- und Elektronik-Altgeräte (Waste Electrical and Electronic Equipment (WEEE)). Die durchgestrichene Mülltonne steht für deren Einhaltung und besagt, dass die Produkte ordnungsgemäß recycliert oder diesen Richtlinien entsprechend entsorgt werden müssen.

Inhaltsverzeichnis

Abb 1: Bedienelemente und Anschlusses 3

Abb 2: Signaleingang und Anschluß eines Laufsprecherpaares 4

Wichtige Sicherheitshinweise 16

Die Firma Rotel. 17

Zu dieser Anleitung 17

Fernbedienung RR-AT94 17

Fernbedienungssensor 6 18

Einige Vorsichtsmaßnahmen 18

Aufstellung des Gerätes 18

Kabel 18

Wichtige Hinweise 18

Netzspannung und Bedienung 18

Netzeingang 18

POWER-Schalter 2 Z5 und POWER-LED 1 18

Eingangssignalanschlüsse 19

Phonoeingang 16 und Erdungsanschluss 15 19

Hochgeleingeingänge 19

TAPE-Anschlüsse 18 19

Preamp-Ausginge 19 19

Lautsprecherausgänge 20 21

Lautsprecherwahlschafter 7 19

AuswahlderLaufsprecher 19

AuswahlderLaatsprecherkabel 19

Polarität und Phasenabgleich 19

Anschluss der Laufsprecher 19

Kopflorerbuchse 4 20

Media Player-Anschluss 5 20

Bedienelemente 20

Lautstärkeregler 11 27 20

Balance-Steller 12 20

TONE-Schalter 20

BASS und TREBLE 20

Function-Wahlschalter 14 ZB 20

Monitor-Wahlschalter 13 20

Mute-Taste 29 20

IR-Ein-und Ausgänge 20

EXT REM IN-Anschluss 24 20

IR OUT-Buchse 25 20

12V TRIGGER OUT-Anschlusses 25 ......... 21

Schutzschaltung 3 21

Bei Störungen 21

Die POWER-LED leuchtet nicht 21

Austauschen der Sicherung 21

Kein Ton 21

Technische Daten 21

Die Firma Rotel

Die Firma Rotel wurde vor mehr als 40 Jahren von einer Famlle gegrundet, deren Interesse an Musik so groß war, dass sie beschloss, hochwertigste HiFi-Produkte herzustellen und Musikliebhabern ungeachtet ihres Geldbeutels einen auBergewohnlichen Wert zukommen zu halten. Ein Ziel, das von allen Rotel-Angestellten verfolgt wird.

Die Ingenieure arbeiten als Team eng zusammen. Sie horen sich jeder neue Produkt an und stimmen es klanglich ab, bis es den gewünschten Musicstandards entspricht. Die eingesetzten Bauteile stammen aus verschiedene Ländern und wurden ausgewählt, um das jeweilige Produkt zu optimieren. So finden Sie in Rotel-Geräten Kondensatoren aus Großbritannien und Deutschland, Halbleiter aus Japan oder den USA und direkt bei Rotel gefertigte Ringkerntransformatoren.

Rotels gutter Ruf wird durch hunderte von Testerfolgen von den angesehensten Testern der Branche, die jeder Tag Musik horen, untermauert. Die Ergebnisse beweisen, dass das Unternehmen sein Ziel konsequent verfolgt hat, mit Equipment hoher Musikalität und Zuverlösigkeit bei gleichzeitig günstigen Preisen.

Wir danken Ihnen für Ihr Vertrauen in die Marke Rotel und wünschen Ihnen viel Hörvergnügen.

Zu dieser Anleitung

Vielen Dank, dass Sie sich für den Rotel-Stereo-Vollversteller RA-06 entschieden haben. Dieses einzigartige Gerät kann optimal in jedem hochwertigen Audiosystem eingesetzt werden.

Der RA-06 überzeugt durch höchste Wiedergabequalität und ist mit einer Vielzahl von Ausstattungsmerkmalen ausgestellt. Bei seiner Entwicklung wurde besonderer Wert darauf gelegt, den kompletten Dynamikbereich und feinste Nuancen der Musik wiederzugeben. Der RA-06 überzeugt mit einem großzügig dimensionierten Netzeil mit Ringkerntransformator. Dieses niederohmige Netzeil hat extreme Leistungsreserven, die es dem Vollverträger ermögen, die anspruchsvollsten Musiksignale zu verarbeiten. Zwar ist diese Konstruktion teurer in der Herstellung, die Musikwiedergabe jeder profiltiert davon deutlich.

Die Signalwege sind streng symmetrisch gehalten, um Laufzeitunterschiede in den Kanälen zu verhindern. Auf der Platine werden Metallfilmwiderstände und Polystyrol- bzw. Polypropylenkondensatoren eingesetzt, die die Signale klanggetreu übertragen. Alle Aspekte dieser Konstruktion dieren nur dem Ziel der möglichest originalgetreuen Wiedergabe von Musik.

Der RA-06 ist einfach zu installieren und zu bedieren. Sollen Sie bereits Erfahrung mit der Installation anderer Stereosysteme haben, dürften keinerlei Probleme auftreten. Schließen Sie einfach die gewünschten Geräte an und genießen Sie die Musik.

Fernbedienung RR-AT94

Eine Funktionen konnen sowohl über die Bedienel- emente an der Gerätefront als auch über die beilie-g-ende Fernbedienung gesteuert werden. In thisem Fall sind jeweils zwei Hinweiszahlen angegeben. So konnen Sie die Lautstärke beispissewei über den Lautstärkeregler an der Gerätefront 1 oder die Tasten auf der Fernbedienung 27 verändern.

Weitere Informationen zu den IR-Anschlussmöglichkeiten des Systems konnen Sie dem Abschnitt, "IR-Ein- und -Ausgänge" entnehmer

Hinweis: Wird die Fernbedienung über einen längeren Zeitraum nicht benutzt, sollen den Batterien herausgenommen werden. Andernfalls kann es durch Auslaufen der Batterien zu einer Beschädigung der Fernbedienung kommt.

HINWEIS: Über die RR-AT94 konnen die Grundfunktionen bestimmter anderer Rotel-Geräte, einschließlich Tuner, CD- und DVD-Player, gesteuert werden.

Fernbedienung eines Rotel-Tuners:

1. Wahlen Sie auf der RR-AT94 die Tuner-Funktion.

2. Drücken Sie „Power" und „1" (RT-06) oder „2" (RT-940AX)

3. Drucken Sie die Taste für den Tuner-Betrieb.

Fernbedienung eines Rotel-CD-Players: Wahlen Sie auf der RR-AT94 die CD-Funktion.

Fernbedienung eines Rotel-DVD-Players: Wahlen Sie auf der RR-AT94 die AUX1-Funktion

Fernbedienungssensor

Der Fernbedienungssensor empfängt die Infrarotsignale der Fernbedienung. Verdecken Sie den Sensor nicht, da ansonsten kein ordnungsgemäßer Betrieb der Fernbedienung gewährleistet ist. Fehlfunktionen konnen auftreten, wenn der Fernbedienungssensor hellem Licht, insbesondere Sonnenlicht, ausgesetzt ist oder die Batterien verbraucht sind.

Einige Vorsichtsmaßnahmen

WARNING: Um eine Beschädigung des Systems zu vermeiden, sollen Sie ALLE Geräte des Systems abschalten, bevor Sie die Lautspricher oder sonstige Komponenten anschlieben bzw. trennen. Schalten Sie die Geräte erst wieder ein, wenn alle Anschlüsse ordnungsgemäß hergestellt worden sind. Achten Sie damit besonders auf die Lautspracherkabel oder das Gehäuse des Verständers.

Lesen Sie sich die Bedienungsanleitungitte vor der Inbetriebnahme genau durch. Neben grundsatzlichen Installations- und Bedienungshinweisen (bitte beachten Sie auch die Sicherheitshinweise am Anfang der Bedienungsanleitung) enthalt sie allgemeine Informationen, die Ihnen halten werden, Ihr System mit seiner maximalen Leistungsfähigkeit zu betreiben.itte setzen Sie sich bei etwaigen Fragen mit Ihrem autorisierten Rotel-Fachhandler in Verbindung.

Bewahren Sie den Versandkarton und das übrige Verpackungsmaterial des RA-06 für einen eventuellen späteren Einsatz auf. Der Versand oder Transport des Vollvermörs in einer anderen als der Originalverpackung kann zu erheblichen Beschäftigungen des Gerätes führen.

Schicken Sie die Ihrm Vollversteller beiliegende Garantianforderungskarte ausgefüllt an den Rotel-Distributor in Ihrm Land. Bewahren Sieitte die Original-Kaufquittung auf. Sie beegt am besten das Kaufdatum, das für Sie wichtig wird, sobald Sie eine Garantieleistung in Anspruchnehmen.

Aufstellung des Gerätes

Wie bei allen anderen Audiokomponenten auch, kann die Signalqualität des RA-06 durch andere Geräte beeinträchtigt werden. Stellen Sie den RA-06 davon nicht auf andere Geräte. Auch sollen den Audiosignalkabel nicht darüber den Netzkabeln verlaufen, um Rauschen oder Interferenzen zu vermeiden.

Der RA-06 erwartt sich während des Betriebes. Die entstehende Wärme kann unter normalen Bedingungen über die Kührippen und Ventilationsöffnungen abgeführt werden. Die Ventilationsöffnungen an der Oberseite)dürfen nicht verdeckt werden. Um das Gerät muss ein Freiraum von 10 cm und am Aufstellungsort eine ausreichende Luftzirkulation gewährleistet sein, um einer Überhitzung des Vollverständers vorzubeugen.

Berücksichtigten Sie beim Aufstellen das Gewicht des Vollverständerkers. Wir empfehlen,他们在entsprechendem HiFi-Mobiliar unterzubringen. HiFi-Mobiliar ist so ausgelegt, dass klangbeeinträchtigende Erschütterungen gedämpft bzw. unterrückt werden. Lassen Sie sich von ihren autorisierten Rotel-Fachhandler in Bezug auf HiFi-Mobiliar und die optimale Aufstellung von Audiokomponenten beraten.

Kabel

Achten Sieitte darauf, dass Netz-, Digital- und die normalen Audiosignalkabel separat verlaufen. Dies minimiert die Wahrscheinlichkeit, dass Netz- bzw. Digitalkabel die Signale der Analogkabel stären. Wir empfehlen, hochwertige abgeschrimte Kabel zu verwenden. Wenden Sie sich bei etwaigen Fragen zu den optimalen Kabeln für Ihr System an ihren autorisierten Rotel-Fachhändler.

Wichtige Hinweise

Wenn Sie Geräte an den RA-06 anschließen, stellen Sie Folgendes sicher:

• Schalten Sie alle Geräte im System ab, bevör Sie andere Geräte (einschließlich Laufsprecher) anschließen.
• Schalten Sie alle Geräte im System ab, bzw. Sie Anschlüsse im System ändern.

Ferner empfehlen wir:

• Drehen Sie die Lautstärke des Verstärkers herunter, bevor er ein-bzw. ausgeschaltet wird.

Netzspannung und Bedienung

Netzeingang 22

Der RA-06 besteht keine großen Strommengen. Dennoch sollte er direkt an eine Wandsteckdose angeschlossen werden. Verwenden Sie kein Verläufigungskabel. Eine hochbelastbare Mehrfachsteckdose kann eingesetzt werden, wenn sie (und die Wandsteckdose) ausreichende Strommengen für den RA-06 sowie die anderen an sie angeschlossenen Komponenten liefern können.

Der RA-06 wird von Rotel so eingestellt, dass er der in Ihr dem Land üblichen Wechselspannung von 230 Volt entspricht. Die Einstellung ist an der Geräuterückseite angegeben.

Hinweis: Sollten Sie mit ihrer RA-06 in ein anderes Land umziehen, kann die Einstellung geändert werden, so dass das Gerät mit einer anderen Netzspannung betrieben werden kann. Versuchen Sie auf keinen Fall, diese Änderung selbst vorzunehmen. Durch Öffnen des Gehäuses setzen Sie sich gefährlichen Spannungen aus. Ziehen Sie hierzu stets qualifizierte Servicepersonal zu Rate.

Sind Sie, wie z.B. bei einer mehrwöchigen Ur-laubsreise, für längerere Zeit nicht zu Hause, sollenen Sie ihren Vollverträker (ebenso wie alle anderen Audio- und Videokomponenten) während ihrer Abwesenheit vom Netz trennen.

POWER-Schalter 2 25 und POWER-LED 1

Der POWER-Schalter 2 befindet sich an der Gerätefront des RA-06. Drücken Sieihn zum Einsatzen des Gerätes. Die LED 1 über dem Schalter beginnnt zu leuchten. Durch erneutes Drucken wird der Vollveränderer ausgeschaltet.

Ist der RA-06 über den POWER-Schalter an der Gerätefront eingeschaltet worden, kann über die POWER-Taste 2E auf der RR-AT94 zwischen dem normalen Betriebs- und dem Standby-Modus hin und her geschalte werden.

Weitere Informationen zu den Mänglichkeiten, andere Komponenten Ihr's Systems über den RA-06 ein- und abzuschalten enthalt der Abschnitt „12V TRIGGER OUT-Anschlüsse".

Eingangssignalanschluss

(siehe Figure (Abb.) 2)

Hinweis: Beim Verkabeln und Anschlieben sollen den Geräte generell abgescheltet sein.

Phonoeingang und Erdungsanschluss

Verbinden Sie das vom PlattenspielerCOMMende Kabel mit dem linken und rechten Phonoeingang. Besitz der Plattenspieler ein Erdungskabel, verbinden Sie thesekabel mit der Klemme links neben den Phonoeingangen.Das hilft, Brummen und Rauschen zu vermeiden.

Hochgeleingänge 17

Bei den mit CD, Tuner und Aux gekennzeichneten Eingängen des RA-06 handelt es sich um Hochpegeleingeänge. Diese dieren zum Anschluss von Geräten wie CD-Player, HiFi- oder NICAM-Stereo-Video-Cassettenrecordern, Tunern für Audio und Video, Laserdisc-Playern oder dem Analogausgang eines CD-ROM-Laufwerkes.

Die linken und rechten Kanäle sind gekennzeichnet und an die entsprechenden Kanäle der Quellkomponenten anzuschließen. Wir empfehlen Ohnen, zum Anschluss der Eingangsquellen an den RA-06 hochwertige Cinch-Kabel zu verwenden. Lassen Sie sich thisbezüglich von Ihrem autorisierten Rotel-Fachhändler beraten.

TAPE-Anschlüsse 18

(siehe Figure (Abb.) 2)

Die mit TAPE gekennzeichneten Ein- und Ausgabe konnen an jedem beliebige Aufnahme- und Wiedergabegerät angeschlossen werden, das analoge Hochpegel-Ein- und Ausgangssignale verarbeiteten. Normalerweise wird dies ein herkömmlicher Cassettenrecorder sein.

Denken Sie beim Anschluss eines Recorders an den RA-06 daran, dass die Ausgänge des Recorders mit den TAPE-Eingängen verbunden werden müssen. Dementsprechend sind die TAPE-Ausgänge des RA-06 mit den Eingängen des Recorders zu verbinden. Stellen Sie, wie bei den anderen Quellen auch, sicher, dass die linken und rechten Kanäle zu jedem Gerät mit den entsprechenden Kanälen der angeschlossenen Komponenten verbunden werden. Verwenden Sie hochwertige Verbindungskabel, um eine optimale Klangqualität zu gewährleisten.

HINWEIS: Der Signalpegel der TAPE-Ausgangewird durch das Einstellen der Lautstärke, der Balance und der Klangregelung nicht verändert.

Preamp-Ausgänge

Der RA-06 verfügt an der Rückseite über zwei mit PREOUT gekennzeichne Ausgänge. An diesen Ausgängen steht das Signal der gewählten Quelle jederzeit zur Verfügung. In der Regel wird ein anderer Vollversteller oder eine Endstufe daran angeschlossen.

HINWEIS: Der Signalpegel der Preamp-Ausgänge wird durch das Einstellen der Lautstärke, der Balance und der Klangregelung verändert.

Laatsprecherausgänge 20 21 Laatsprecherwahlschafter 7

(siehe Figure (Abb.) 2)

Der RA-06 verfügt an der Rückseite über zwei Paar mit "A" 20 und "B" 21 gekennzeichnete Laufsprecherausgänge. Über den Laufsprecherwahlschalter 7 an der Gerätefront kann eingestellt werden, welche Laufsprecher如果玩家 sollen.

Auswahld der Laufsprecher

Wir empfehlen, an den RA-06 Laufsprecher mit einer nominalen Impedanz von mindestens 4 Ohm anzuschlieben. Beim Betrieb mehrerer parallel geschätteter Laufsprecherpaare sollenn Sie eineitive Vorsicht walten lassen, da sich die effektive, vom Verträcker wahrgenommene Impedanz verringer. Beim Betrieb von zwei Paar 8-Ohm-Laufsprechem beträgt die Last für den Verträcker 4 Ohm. Werden mehrere parallel geschättete Laufsprecher angeschlüssen, empfehlen wir, Laufsprecher mit einer nominalen Impedanz von 8 Ohm einzusetzen. Die Angaben bezüglich der Impedanz von Laufsprechem sind oft ungenau. In der Praxis gibt es nur bei sehr weniger Laufsprechem Probleme beim Betrieb mit dem RA-06. Wenden Sie sich bei Fragenitte an ihren autorisierten Rotel-Fachhandler.

Auswahl der Laufsprecherkabel

Verbinden Sie den RA-06 und die Lautsprecher über ein isoliertes, zweiadriges Lautsprecherkabel. Aufbau und Qualität des Kabels können hörbare Effekte auf die Musikwiedergabe haben. Standard-Klingeldraht' wird Funktionieren, jedoch können vor allem bei größeren Kabellängen Leistungsverluste und eine ungleichmäßige Wiedergabe des Frequenzspektrums das Ergebnis sein. Allgemein gilt, dass Kabel mit großem Querschnitt eine verbesserte Wiedergabequalität gewährleisten. Für höchste Wiedergabequalität sollen Die Benutzung von speziellen, hochwertigen Lautsprecherkabeln erwägen. Ihr autorisierter Rotel-Fachhandlert wird Ichnen bei der Auswahl dieser Lautsprecherkabel kein weiterhelfen.

Polarität und Phasenabgleich

Die Polarität - die positive/negative Ausrichtung der Anschlüsse - muss für jeder Lautsprecher/Verstärkerverbindung phasengleich sein. Wirde die Polarität einer Verbindung irrtumlicherweise umgekehrt, führt dies zu einem unausgewogenen Klangbild mit schwachen Bäsen.

Die Kabel sind zur Identifizierung gekennzeichnet. So kann die Isolationsschicht eines Leiters gerippt oder ein Leiter mit einem Streifen markiert sein. Das Kabel kann verschiedene farbige Leiter (Kupfer und Silber) besitzen und von einer transparenten Isolationsschicht umgeben sein. Bei anderen Kabeln wird die Polaritätsangabe auf die Isolationsschicht gedrucht. Unterschieden Sie zwischen positiven und negativen Leitern und acht den Sie bei jeder Laufsprecher- und Verständerverbindung auf die gleiche Polung.

Anschluss der Laufsprecher

Schalten Sie zunachst alle zum System gehörenden Geräte ab. An die Anschlussklemmen des RA-06 konnen blanke Drahte oder Kabelschuhe angeschlossen werden.

Führn Sie das Kabel vom RA-06 zu den Lautsprachern. Lassen Sie sich genügend Raum, damit Sie die Komponenten bewegen können und so einen freien Zugang zu den Lautsprachern sicherstellen.

Bei der Verwendung von Kabelschufen verbinden Sie diese mit den Kabeln, stecken die Kabelschuhe hinten unter die Anschlussklemmen und drehen die Klemmen im Uhrzeigersinn fest.

Sollten die Laufsprecherkabel direkt (ohne Kabel-schuhe) an die Laufsprecherklemmen angeschlossen werden, so entfernen Sie an den Kabelenden ca. 15 mm der Isolation. Losen Sie die Schraubklemmen durch Drehen gegen den Uhrzeigersinn. Verdrillen Sie die blanken Kabelenden, um ein Zerfasern zu vermeiden, und stecken Sie das verdrillte Kabel hinter die Schraubklemmen. Anschliebend drehen Sie diese im Uhrzeigersinn fest

Hinweis: Achten Sieitte darauf, dass die blanken Kabelenden vollständig an den Schraubklemmen untergebracht sind und somit das Berühren benachbarer Drahte oder Anschlasse ausgeschlossen ist.

Kopfhörerbuchse 4

Über die Kopflörerbuchse (PHONES) kann ein Kopflörer angeschlossen werden. Diese Buchse ist auf die Verwendung von Standard-Stereo-Kopflörersteckern ausgelegt. Sollte der Stecker Ihres Kopflörers nicht passen, Fragen Sie ihren autorisierten Rotel-Fachhandler nach einem geeigneten Adapter. Auch nach Anschlieben des Kopflörers liegt noch ein Signal an den Ausgängen an. Mit Einstellung des Function- und Monitor-Wahlschalters legen Sie die Hörquelle fest. Zum Anhören bzw. Aufnehmen der an den TAPE-Eingang angeschlossenen Komponente setzen Sie den Monitor-Wahlschalter in die TAPE-Position. Um auf das Signal der anderen Eingänge zugreifen zu konnen, halten Sie den Monitor-Wahlschalter in der SOURCE-Position und wahren die Hörquelle über den Function-Wahlschalter an der Gerätefront oder die jeweilige Quellentaste auf der Fernbedienung aus.

Hinweis: Aufgrund der Empfindlichkeit von Lautsprechern und Kopfhörem empfehlen wir, die Lautstärke vor dem Anschlieben bzw. Herausziehen des Kopfhörersteckers zu reduzieren.

Media Player-Anschluss 5

Eine 3,5-mm-Stereo-Eingangsbuchse ist an der Gerätefront des Verstärkers für einen „Media Player" vorgesehen. Um diese auszuwahlen, müssen Sie den Function-Wahlschalter in die AUX2-Position setzen. Jeder tragbare Stereo-Cassettenrecorder, jeder CD-Player oder jedem Disc-Wiedergabegerität kann über diesen Eingang angeschlossen werden. Erfolgt die Musikwiedergabe des angeschlüssen Gerätes über die Kopfhörerbuchse, so ist zu beachten, dass Sie die Lautstärke am Player einstellen müssen, damit Sie Musik horen konnen. Klingt der Ton laut und verzerrt, reduzieren Sie die Lautstärke am Player. Ist er nur über die Lautspecher zu horen, selbst wenn die Lautstärke über den Lautstärkeregler des Verstärkers sehr stark erhöht worden ist, nutzen Sie den Lautstärkeregler am Player.

Hinweis: Wird der 3,5-mm-Ministecker in die Media Player-Buchse gesteckt, ist der AUX2-Eingang halten getrennt. Wird der 3,5-mm-Stecker aus der Media Player-Buchse gezogen, so Funktioniert der AUX2-Eingang halten.

Bedienelemente

Lautstärkeregelung 11 27

Drehen Sie den Lautstärkeregler nach rechts, um die Lautstärke zu erhöhen und nach links, um die Lautstärke zu reduzieren. Oder nutzen Sie die VOLUME-Tasten auf der Fernbedienung. Drücken Sie die Taste , um die Lautstärke zu erhöhen. Nutzen Sie die Taste , um die Lautstärke zu reduzieren.

Balance-Steller

Mit dem Balance-Steller wird das Lautstärkeverhältnis zwischen linkem und rechten Kanal hergestellt. Normalerweise sollte für ein die Mittenposition beibehalten werden. Ist das Lautstärkeverhältnis zwischen den beiden Lausprechern jedoch nicht optimal, wird eine entsprechende Einstellung des Balance-Stellers erforderlich. Durch Rechtsdrehung wird die Lautstärke des rechten Lausprechers gegenüber dem linken erhöht, durch Linksdrehung reduziert.

TONE-Schalter 10

Normalerweise sollenn Sie diesen Schalter in der OFF-Position halten. Die Klangregler arbeiten dann nicht, und die Signale werden ohne Beeinträchtigung am Klangregelnetzwerk vorbeigeleitet. Mochten Sie den Klang verändern, so setzen Sie diesen Schalter in die ON-Position.

BASS und TREBLE 89

Befindet sich der TONE-Schalter in der ON-Position, so kann der Klang über BASS und TREBLE eingestellt werden. Durch Rechtsdrehung werden die Basse und Höhen angehoben, durch Linksdrehung reduziert.

Ein gut eingestelltes hochwertiges Audiosystem erzeugt den natürlichsten Klang, wenn die Einstellung der Tiefen- und Höhenregler gar nicht oder nur gingefugig verändert wird. Nutzen Sie diese Regler also möglichst weniger. Besonderss vorsichtig sollenn Sie sein, wenn Sie die Regler im Uhrzeigersinn drehen, da hierdurch die Belastung für Veränderk and Lautsprecher höher wird.

Function-Wahlschalter 14 26

Die Einstellung des Function-Wahlschalters entscheidet - solange sich der Monitor-Wahlschalter in der Position SOURCE befindet (siehe nachsten Abschnitt) - darüber, welche Quelle Sie horen. Das über den Function-Schalter ausgewählte Signal wird auch zu den Preamp- und Tape-Ausgangenge sendet. Drehen Sie den Function-Wahlschalter an der Gerätefront auf die Quelle, die Sie horen möchten. Oder drücken Sie die entsprechende Quellentaste auf der Fernbedienung.

Monitor-Wahlschalter 13

Befindet sich der Monitor-Wahlschalter in der SOURCE-Position, wird das von Ihnen wahrgenommene Signal, das auch zu den PreampAusgangen gesendet wird, über den FunctionWahlschalter ausgewählt. Befindet sich der Monitor-Wahlschalter in der TAPE-Position, wird das Signal von dem an die Tape-Eingänge angeschlossenen Cassettendeck wiedergegeben. Auch in dieser Position des Monitor-Wahlschalters wird das am TAPE-Eingang anliegende Signal zu den Preamp-Ausgangen gesendet.

Das zum TAPE-Ausgang gesendete Signal wird stets über den Function-Wahlschalter ausgewählt. Besitzt das zum Aufnahmen verwendete Gerä eine Mithörfungtion, so konnen Sie sich die Aufnahme anhören, wenn Sie den Monitor-Wahlschalter in die SOURCE-Position setzen.

Mute-Taste 29

Drücken Sie die MUTE-Taste auf der Fernbedienung RR-AT94, um den Ton vorübergehend abzuschalten. Die Lautstärke-LED fängt an zu blinken. Durch erneutes Drücken dieser Taste schalten Sie auf die vorher eingestellte Lautstärke zurück.

IR-Ein- und Ausgänge

EXT REM IN-Anschluss 23

These 3,5-mm-Anschlussbuchse empfängt die Befehlcodes eines Video-Link-Infrarotempfängers von Xantech (konnen Sie optional bei Systeminstallateuren erwerben). Sie wird genutzt, wenn die von einer Fernbedienung gesendeten Infrarotsignale nicht den Fernbedienungssensor an der Gerätefront erreichen konnen. Lassen Sie sich bezüglich externer Empfänger und der geeigneten Verkabelung für die EXT REM IN-Buchse von Ihrem autorisierten Fachhandlceraben.

HINWEIS: Die Infrarotsignale der EXT REM IN-Buchse können über externe Infrarotsender oder über Kabelverbindungen mit den IR OUT-Buchsen zu anderen Komponenten weitergeleitet werden.

IR OUT-Buchse 24

Die IR OUT-Buchse sendet von der EXT REM IN-Buchse empfangene Infrarotsignale zu einem Infrarotsender oder zu Rotel-CD-Playern, -Cassettendecks oder Tunern mit einem entsprechenden IR-Anschluss an der Geräterücksite. Thiser Ausgang ermöglich es, Infrarotsignale einer Fernbedienung zu übertragen, wenn die Sensoren an diesen Geräten durch den Einbau in einen Schrank verdeckt sind.

Weitere Informationen zu Infrarotsenden und -empfängern kann Ohnen Ihr autorisierter Rotel-Fachhändler geben.

HINWEIS: Die bereits dem IR OUT-Anschluss liegende EXT REM IN-Buchse ist für den Anschluss eines externen Infrarotempfängers gedacht, der die gleiche Funktion wie der Infrarotsensor an der Gerätefront hat.

12V TRIGGER OUT-Anschlüsse 25

Einige Audiokomponenten konnen über ein 12-V-Signal automatisch eingeschaltet werden. Die 12V TRIGGER OUT-Anschluse stellen das dazu erforderliche Signal zur Verfügung. Schlieben Sie die entsprechenden Geräte über ein Kabel mit 3,5-mm-Steckern an. Behindet sich der RA-06 im Standby-Modus, so liegt kein Trigger-Signal an den Ausgängen. Die angeschlossenen Geräte schalten sich ab.

Schutzschaltung

Der RA-06 verfügt über eine thermische Schutzschaltung und einen Überlastschutz. Hierdurch wird der Vollversteller vor möglichen Schäden durch extreme oder fehlerhafte Betriebsbedingungen geschützt. Diese Schutzschaltung ist unabhängig vom Audiosignal und beeinflusst den Klang nicht. Statt dessen überwacht sie die Temperatur an den Leistungstransistoren und schaltet den Vollversteller ab, sobald bestimmte Temperaturgrenzen übersritten werden.

Es ist unwahrscheinlich, dass es jemals zu einer Überlastung kommt. Sollte denenche eine Störung auftreten, schaltet sich der Vollversteller ab. Die LED an der Gerätefront beginnnt zu leuchten.

Schalten Sie den Vollverträker in thisem Fall aus und{lssen Sie ihn eine Minute abkühlen. Versuchen Sie, den Grund fur die Störung Herauszufunden und zu behuben. Beim erneuten Einsatz des Vollverträkers setzt sich die Schutzschaltung automatisch zurück, und die LED erlischt.

In den meisten Fällen wird die Schutzschaltung durch eine Fehlfunktion, wie z.B. durch kurzgeschlossene Laatsprecherkabel oder eine unzureichende Belüfung, die schließlich zu einer Überhitzung führt, aktiviert. In sehr soltenen Fällen losen Laatsprecher mit einer extrem niedrigen Impedanz die Schutzschaltung aus.

Reagiert die Schutzschaltung wiederholt und konnen Sie den Fehler nicht finden, so fragen Sie ihren autorisierten Rotel-Fachhändler.

Bei Störungen

Tritt eine scheinbare Fehlfunktion auf, sollen zuerst die nachstehend aufgeführten Punktte überprüft werden. Viele Probleme beruhen auf einfachen Bedienungsfehlern oder fehlerhaften Anschlüssen. Lösst sich das Problem nicht beheben, wenden Sie sichitte an ihren autorisierten Rotel-Fachhandler.

Die POWER-LED leuchtet nicht

Bei ordnungsgemäß Betrieb beginn't die POWER-LED zu leuchten, wenn der RA-06 an eine stromführende Wandsteckdose angeschlossen ist und die POWER-Taste gedrückt wird. Leuchtet sie nicht, prufen Sie mit einem anderen elektrischen Verbraucher, z.B. einer Lampe, ob die Steckdose tatsächlich Strom führt. Prufen Sie, ob der Strom nicht durch einen dazwischen sitzenden Schalter abgeschalte worden ist.

Austauschen der Sicherung

Funktioniert ein andere elektrisches Gerät und der Vollversteller nicht, so kann dies ein Hinweis darauf sein, dass die Grobsicherung im Gehäuseinnern durchgebrannt ist. Trennen Sie den Vollversteller vom Netz und halten Sie die Sicherung von ihrem autorisierten Rotel-Fachhändler auswechseln.

Kein Ton

Prufen Sie, ob die Signalquelle einwandfrei Funktioniert. Vergewissern Sie sich, dass die Kabel von der Signalquelle zu den Eingängen des RA-06 ordnungsgemäß angeschlossen sind. Stellen Sie safer, dass der Function-Wahlschalter auf den richtigen Eingang gesetzt worden ist. Prufen Sie alle Verbindungen zwischen dem RA-06 und den Lautsprechn.

Technische Daten

Dauerausgangsleistung (20 - 20.000 Hz, < 0,03 %, 8 Ohm)	70 Watt/Kanal
Gesamtklirr faktor (20 - 20.000 Hz)	< 0,03 % bei Nennleistung, bei halber Nennleistung oder bei 1 Watt
Intermodulationsverzerrung (60 Hz : 7 kHz, 4:1)	< 0,03 % bei Nennleistung, bei halber Nennleistung oder bei 1 Watt
Frequenzgang Phonoeingang (MM)	20 - 15.000 Hz, ± 0,3 dB
Hochpegeleistung	10 - 100.000 Hz, +1, -3 dB
Dämpfungsfaktor (20 - 20.000 Hz, 8 Ohm)	180
Eingangsempfindlichkeit/-impedanz Phonoeingang (MM)	2,5 mVolt/47 kOhm
Hochpegeleistung	150 mV/24 kOhm
Übersteuerungsgrenze Phonoeingang (MM)	180 mV
Hochpegeleistung	5 V
Ausgangspiegel/-impedanz (Preamp)	1 V/470 Ohm
Klangeinstellung Bässe	± 6 dB (100 Hz)
Höhen	± 6 dB (10 kHz)
Geräuschspannungsabstand (IHF A) Phonoeingang (MM)	80 dB
Hochpegeleistung	100 dB
Stromversorgung USA	120 Volt, 60 Hz
Europa	230 Volt, 50 Hz
Leistungsaufnahme	300 Watt, 36 Watt - Idle, 3.7 Watt - Standby
Abmessungen (B x H x T)	437 x 92 x 342 mm
Höhe der Gerätefront (für Rack-Einbau)	80 mm
Nettogewicht	7,7 kg

These Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderungen in Technik und Ausstattung vorbehalten.

De lichtnetindicator werkt nicht 39

Technische gegevens 39

Wij van Rotel

De lichtnetindicator werkt nicht

Harmonische verr. (THD) (20-20.000Hz.)

Intermodulatievervorming (60 Hz:7 kHz, 4:1)

Frequentiebereik

Pick-up ingang:

Lijinangangen:

D-33790 Halle/Westf.

Germany

Phone: [phone]

Fax: [phone]

www.rotel.com
