GEBRUIKSAANWIJZING B&W ASW5855 B&W

Beperkte garantie EAANvVIKà

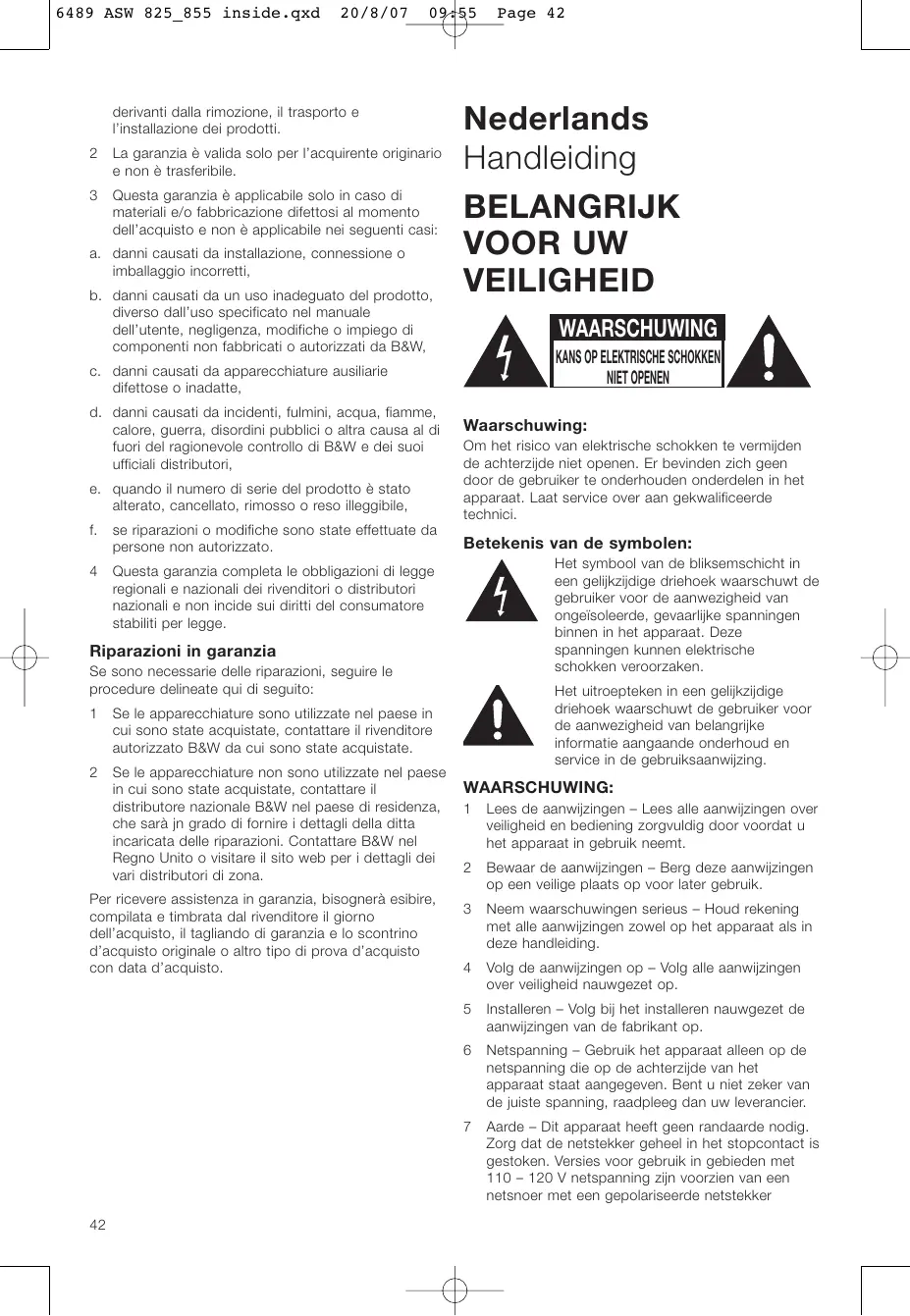

Nederlands Handleiding

BELANGRIJK VOOR UW VEILIGHEID WAARSCHUWING KANS OP ELEKTRISCHE SCHOKKEN]

NIET OPENEN Waarschuwing:

Om het risico van elektrische schokken te vermijden de achterzide niet openen. Er bevinden zich geen door de gebruiker te onderhouden onderdelen in het apparaat. Laat service over aan gekwalificeerde technici.

Betekenis van de symbolen: Het symbool van de bliksemschicht in een gelikzïdige driehoek waarschuwt de gebruiker voor de aanwezigheid van ongeïsoleerde, gevaarlike spanningen binnen in het apparaat. Deze spanningen kunnen elektrische schokken veroorzaken

Het uitroepteken in een gelikzidige driehoek waarschuwt de gebruiker voor de aanwezigheid van belangrike informatie aangaande onderhoud en service in de gebruiksaanwizing.

1_Lees de aanwizingen - Lees alle aanwijzingen over veiligheid en bediening zorgvuldig door voordat u het apparaat in gebruik neemt.

Bewaar de aanwijzingen - Berg deze aanwijzingen op een vellige plaats op voor later gebruik

3 Neem waarschuwingen serieus - Houd rekening met alle aanwijzingen zowel op het apparaat als in deze handleïding

4 Volg de aanwizingen op - Volg alle aanwijzingen over veiligheid nauwgezet op.

5 Installeren — Volg bij het installeren nauwgezet de aanwijzingen van de fabrikant op.

6 Netspanning - Gebruik het apparaat alleen op de netspanning die op de achterzide van het apparaat staat aangegeven. Bent u niet zeker van de juiste spanning, raadpleeg dan uw leverancier.

7 Aarde - Dit apparaat heeft geen randaarde nodig, Zorg dat de netstekker geheel in het stopcontact is gestoken. Versies voor gebruik in gebieden met 110 - 120 V netspanning zin voorzien van een netsnoer met een gepolariseerde netstekker

6489 ASW 825 855 inside.qxd 20/8/07 É Page 43

{waarvan de ene pen breder is dan de andere). Deze past om veligheidsredenen slechts op één manier in het stopcontact. Lukt het niet de stekker geheel in het stopcontact te steken, draai de Stekker dan om. Lukt het dan nog niet, raadpleeg dan een elektricien. Verwijder nooit de veiligheidsvoorzieningen van de stekker. Bij gebruik van een verlengsnoer of een ander netsnoër dan het bijgeleverde, altid een exemplaar met aangespoten stekker gebruiken dat is goedgekeurd voor het land waarin het wordt gebruikt.

Wees voorzichtig met netsnoeren - Leg een netsnoer altid 20 dat er niet op getrapt kan worden en zet er ook geen zware meubels e.d. op. Wees altid voorzichtig met het snoer waar het het apparaat of de stekker verlaat

Overbelasting - Overbelast stopcontacten en/of groepen niet; dat kan tot brand en elektrische Sschokken leiden.

Ventilatie - Het versterkerpaneel op de achterzijde is deel van de koeling van de versterker en mag niet afgedekt worden door het op een zachte ondergrond te plaatsen. Dek ook het versterkerpaneel niet af met kleedies of andere zaken die de ventilatie belemmeren. Laat altid minimaal 5 cm ruimte tussen de achterzijde en de achterliggende wand. Plaats het product evenmin in een afgesloten kast, tenzij adequate maatregelen voor ventilatie zin genomen. U kunt dat doen door a) gaten van 12 mm 9 aan te brengen boven de versterker en aan de zijkanten en de onderzide, dan wel b) twee grote ventilatieopeningen van ca. 10 x 15 om naar de kamer te maken, leidend naar openingen van

300 x 50 mm boven en onder de kast.

Warmte — Houd het apparaat uit de buurt van krachtige warmtebronnen zoals radiatoren, ovens en dergelike (ook versterkers). Zet vooral geen Kaarsen of steerichtjes op het apparaat.

Wand- of plafondbevestiging - Monteer het apparaat alleen aan de wand of het plafond op de door de fabrikant voorgeschreven wijze.

Water en vocht - Gebruik dit product niet in de nabiheid van water - gootsteen, bad - bij een zwembad en dergelijke.

Vreemde objecten, vloeistof - Zorg dat er nooit vreemde voorwerpen of vlogistof in het apparaat kunnen komen, daar dit tot gevaarljke situaties kan leiden door kortsluiting, brand of elektrische schokken.

Schoonmaken - Neem de stekker uit het stopcontact voordat u het apparaat schoonmaakt. De behuizing hoeft normaliter alleen te worden afgestoft met een droge doek. Gebruikt u een schoonmaakmiddel in spuitbus, spuit dit middel dan eerst op een doek, op enige afstand van de luidspreker en de eenheid en van de grille in het bizonder. Verwider de grill zodat er geen vlekken op komen, maar raak de woofer niet aan. De grill zelf kan met een zachte doëk worden schoongemaakt.

Toebehoren - Gebruik om veiligheidsredenen nooit toebehoren die door de fabrikant niet zin aanbevolen.

Opstelling - Plaats het product nooit op een niet stabiele ondergrond - stand, driepoot, tafeltje enz. - waardoor het kan omvallen, verwondingen kan veroorzaken en beschadigd kan raken. Gebruik alleen door de fabrikant aanbevolen opstellingen. Volg bi wand- of plafondmontage de aanwijzingen van de fabrikant op.

Verplaatsen - Het product en de stand o.i.d. voorzichtig verplaatsen. Zorg dat het niet kan omvallen. Steun het niet zidelings op de pootjes, daar op die manier de pootjes uit de kast kunnen breken en deze ernstig beschadigen.

Let op dat u uw voet niet verwondt met een spikel

Afwezigheïd - Bent u voor langere tijd afwezig, neem dan de stekker uit het stopcontact. Doe dat ook bi hevig onweer.

Service - Probeer nooit het product zelf te repareren; door het te openen kunt u in aanraking komen met gevaarijke spanningen. Laat service over aan een gekwaliiceerde technicus.

Neem direct de stekker uit het stopcontact en waarschuw een technicus:

Wanneer het netsnoer en/of de stekker beschadigd zijn.

Als vloeistof of vreemde voorwerpen in het apparaat terecht zijn gekomen.

Wanneer het apparaat blootgesteld is geweest aan regen of water.

Wanneer het apparaat niet normaal reageert op het gebruik. Bedien het apparaat als beschreven in deze handleiding, daar andere handelingen tot schade kunnen leiden die door een gekwalificeerde technicus moet worden hersteld.

Wanneer het product is gevallen.

Wanneer het gedrag plotseling geheel anders dan gebruikeljk is — dit geeft aan dat er iets mis is.

Vervangende onderdelen - Wanneer vervangende onderdelen nodig zin overtuig u er dan van dat deze van dezelfde soort en kwalteit zijn als de originele. Niet originele vervangingen kunnen later problemen geven en tot gevaarlike situaties leiden.

À A Netzekeringen — Voor een afdoende beveiliging tegen brand e.d., uitsluitend zekeringen van het juiste type en de juiste waarde gebruiken. De versterker is bedoeld voor gebruik op een 100 230 V wisselspanningsnet, waarvoor verschillende zekeringen worden gebruikt, afhankelik van de netspanning. De juiste waarde voor elke netspanning is op het product aangegeven.

24 Veiligheidscontrole — Laat een technicus na reparatie of onderhoud altijd een veiligheidscontrole uitvoeren.

25 Magnetisch veld - Het product heeft een magnetisch strooiveld dat binnen een straal van 0,5 meter invioed kan hebben op andere objecten {TV, monitoren, banden, cassettes, credit cards). Het TV-beeld kan ook buiten deze straal nog beïnvloed worden door het magnetisch strooiveld

Inleiding Dank u voor de aanschaf van deze Bowers & Wilkins ASW Actieve Subwoofer!

Vanaf het allereerste begin in 1966 heeft B&W altid gezocht naar de perfecte geluidsweergave. Deze 2oektocht heeft niet alleen geleid tot grote investeringen in audiotechnologie en ontwikkeling: maar geinspireerd door de inmiddels overleden oprichter John Bowers ook in een voortdurende muzikale betrokkenheïd: alleen op die manier namelik kan alle technologie optimaal wordt gebruikt.

Deze subwoofer is special ontworpen voor Home Theater systemen en ook om het laag van stereosystemen extra te versterken. De subwoofer doet echter veel meer dan de laagweergave van uw audiosysteem uitbreiden. Doordat namelik de gewone luidsprekers in het laag nu veel minder belast worden, verbetert ook de weergave van het erg belangrike middengebied..

Wij raden u aan voor in gebruik name deze handieïding in zin geheel aandachtig door te lezen. Hoe goed de luidspreker op zich ook is, elke luidspreker is afhankelik van de ruimte waarin hi

stat. De tid die u daarom spendeert aan een z0 goed mogelike opsteling zal uiteindelik resulteren in vele uren luisterplezier.

6489 ASW 825 855 inside.qxd 20/8/07 É Page 44

Daar de actieve luidspreker direct is verbonden met het lichinet is het zeer belangrik de velligheidsinstructies en waarschuwingen goed

te lezen en nauwgezet op te volgen.

Bewaar deze handleiding op een veilige plaats als referentie voor later.

Bowers & Wilkins luidsprekers worden verkocht in meer dan 60 landen over de hele wereld. B&W heeft een international netwerk van zorgvuldig geselecteerde importeurs die u optimale service zullen geven. Heeft u problemen heeft die uw leveranier niet kan oplossen, neem dan contact op met de importeur. Milieu

De producten van B&W zin ontwikkeld K & conform de internationale richtlinen

omtrent de Restriction of Hazardous Substances (RoHS - Beperking van Gevaarljke Stoffen) in elektrische en elektronische apparatuur en de verwerking van Waste Electrical and Electronic Equipment (WEEE - Afgedankte Elektrische en Elektronische Apparatuur). Deze symbolen geven aan dat aan deze richtlinen wordt voldaan en dat het product op de juiste manier dient te worden gerecycled of bewerkt in overeenstemming met deze richtiinen. Raadpleeg zonodig de plaatselike milieudienst voor nadere informatie.

Uitpakken {afbeelding 1)

Dit is de eenvoudigste manier om de luidsprekers uit te pakken:

+ Vouw erst de flappen geheel naar buiten en keer dan de doos met inhoud om.

+ Trek vervolgens de doos voorzichtig omhoog.

We adviseren u om het verpakkingsmateriaal te bewaren voor eventueel toekomstig gebruik.

Naast deze handleiding bevat de doos: 1 Subwoofer 1 Set toebehoren met daarin:

4 Contramoeren 1 International garantiebewijs Bedieningspaneel {afbeelding 2) 1 Netspanning/standby indicatie Volumeregelaar Laagdoorlaat filter frequentie-instelling Functie aan/auto/standby Equalizerschakelaar Laagdoorlaat filter aan/uit Faseschakelaar

9 Linuitgang 10 LINK uitgang

12 Zekeringhouder 18 Lichinetaansluiting

Opstelling van de subwoofer

De subwoofer produceert uitsluitend zeer lage frequenties, daarom is de opstelling minder belangrilk dan bi gewone luidsprekers. De richtingsinformatie in het laag is tamelik vaag, zodat u meer vriheid heeft in het opstellen van de subwoofer. Voor optimale resultaten adviseren we u de subwoofer tussen de linker en rechter front luidsprekers op te stellen, of in de nabijheïd van één van de twee. Gebruikt u twee subwoofers, plaats beide dan zo dicht mogeljk bij een front luidspreker.

Een subwoofer achter de luisteraars geeft zelfs in surround systemen meestal een slecht geluidsbeeld. Het kan echter een noodzakeljk compromis zijn, afhankelik van de inrichting van het interieur

Zoals bij alle luidsprekers heeft de positie ten opzichte van een muur effect op de weergave. Hoe meer muurviakken zich in de onmiddelljke nabiheid van de luidspreker bevinden, hoe krachtiger het laag. In tegenstellng tot gewone breedband luidsprekers, kunt ü bij de subwoofer altjd weer de juiste klankbalans vinden door het volume van de subwoofer te corrigeren. Hoe meer de ruimte versterkt, hoe lager de subwoofer ingesteld kan worden, met één restrictie. Bij opsteling in een hoek zullen er meer resonantiefrequenties van de ruimte worden geactiveerd en zal de laagweergave onregelmatiger worden. Daar elke ruimte anders reageert, is experimenteren de enige manier om de optimale en definitieve opstelling van de subwoofer te bepalen Hierbij is het handig om een stuk muziek te gebruiken met een duidelik basloopje van laag naar hoog of omgekeerd: zo kan gecontroleerd worden of de laagweergave strak is door te luisteren naar noten die overdreven hard en’of zacht klinken. Met een subwoofer is het veel eenvoudiger om ruimteresonanties onder controle te krigen, terwil u tegelikertid de hoofdluidsprekers op hun optimale positie voor het totale geluidsbeeld kunt opstellen.

Wit u de subwoofer in een kleine ruimte inbouwen, bivoorbeeld in een speciaal meubel, zorg dan voor voldoende ventilatie en koeling van de ingebouwde eindversterker. Twijfelt u over de ventilatie, vraag dan advies aan uw leverancier.

De subwoofer word geleverd met vier “spikes". Deze prikken door het tapijt en rusten op de vloer eronder.

Heeït u geen tapijt, maar wilt u krassen op de vloer voorkomen? Gebruik dan een beschermplaatje tussen vioer en spikes of in plaats van de spikes de rubber voetjes.

Schroef eerst de contramoeren helemaal tot aan het einde van de draad op de spikes of de voetjes. Schroef de voetjes of spikes dan volledig in de luidsprekeronderkant. Staat de behuizing nu niet

6489 ASW 825 855 inside.qxd 20/8/07 É Page 45

stabiel: draai dan de twee voetjes of spikes die de vloer niet raken naar buiten totdat de behuizing wel stevig staat. Fixeer daarna alle voetjes of spikes door de contramoeren tegen de behuizing vast te draaien.

Controleer of er onder het tapijt geen kabels liggen die door de spikes beschadigd kunnen worden.

Kantel de kast niet op de spikes daar deze dan door het gewicht uit de kast kunnen losbreken en zo ernstige schade toebrengen.

Wees ook voorzichtig dat u de spikes niet op uw eigen voet laat neerkomen.

Overtuig u er eerst van alle apparaten van het systeem niet meer met het lichinet zin verbonden. Hierdoor bent u er zeker van dat er tijdens het losnemen en vastzetten van kabels geen schade kan ontstaan.

De subwoofer ontvangt de signalen van de versterker en, noodzakelik voor een 2-kanaals audiosysteem, splitst het signaal in een subwoofer signaal en alle overige frequenties voor de satellitluidsprekers. De linker en rechter ingangen mogen gecombineerd worden in een mono bassignaal voor een enkele subwoofer.

De subwoofer heeft liningangen en -uitgangen via cinch aansluitingen op het paneel op de achterzijde.

Onderstaand overzicht geeft de juiste aansluitmethode voor uw installatie:

Toepassing: Home Theater

De subwoofer kan in combinatie met elke decoder die

voorzien is van gen linniveau subwoofer uitgang

gebruikt worden - meestal een cinch aansluiting. De

meeste decoders met ingebouwde eindversterkers

hebben desondanks een subwoofer of LFE (Low

Frequency Effects) signaal op linniveau:

+ Decoder met één of meer subwoofers — afbeelding 3

Toepassing: 2-kanaals au

Gescheïden voor- en eindversterkers:

a Eén of meer subwoofers met tot mono gecombineerde uitgangen — afbeelding 4.

b_ Twee subwoofers met afzonderlike links en rechts Signalen - afbeelding 5

De subwoofer is niet geschikt voor gebruik met 2-

kanaals geintegreerde voor/eindversterkers.

Meer dan één subwoofer gebruiken

Meer dan een sub in een systeem kan de weergave op de volgende manieren verbeteren:

De stereoscheïding blijft optimaal tot de laagste frequenties.

+ Geschikt voor grotere luisterruimten.

+ Hogere geluidsniveaus zin mogeljk - vaak zinvol om op de juiste wize de speciale Home Cinema effecten weer te geven.

+ Ruimteresonanties worden minder storend hoorbaar.

Gebruik van twee subwoofers bij stereo zal de kanaalscheiding verbeteren, wanneer deze dichtbij de bibehorende satellietluidspreker wordt opgesteld. Kan de subwoofer niet in de directe nabijheïd van de satellieten worden geplaatst, gebruik dan de mono- uitgang (afbeelding 4).

Controleer alle aansluitingen nogmaals Voordat het systeem wordt ingeschakeld en afgeregeld, eerst alle aansluitingen nogmaals controleren. Het gebeurt namelijk maar al te vaak dat geen behoorljke weergave wordt verkregen ongeacht de gemaakte instelling, waarna wordt ontdekt dat er iets verkeerd was aangesloten. Controleer daarom of:

+_De signaalpolariteit klopt: voor de luidsprekeraansluitingen van de satellieten geldt dat de "+" met de “+” wordt verbonden en de “-" met de “-". Verwisseling geeft een vage’ weergave met een onduïdelik stereobeeld, weinig laag of zelfs beïde.

+ De linker en rechter kanalen in het gehele systeem op dezelfde manier zin aangesloten. Let op het iuiste klankbeeld van een orkest en of bij Home Cinema het geluidsbeeld in dezelfde richting beweegt als het beeld.

We adviseren om eerst de subwoofer in te schakelen en daarna pas de andere versterkers die signalen van de subwoofer krijgen. Het omgekeerde geldt bij uitschakelen: schakel dan de subwoofer als laatste uit.

De functieschakelaar aan/auto/standby (4) scheidt de versterker niet volledig van het lichtnet. Een laagspanningsverbinding met een speciale sensorschakeling blijft actief.

De schakelaar (4) werkt als volgt:

In deze stand is de versterker altid actief en is de indicatie groen.

Nada u de subwoofer voor het eerst in de stand “Auto heeft gezet, schakelt de versterker in en licht een groene indicatie (1) op. Wordt gedurende

5 minuten geen ingangsignaal gedetecteerd, dan zal de versterker automatisch in "standby" gaan en wordt de indicatie rood. Zodra een ingangssignaal wordt gesignaleerd, schakelt de versterker weer in en wordt de indicatie groen.

Standby: In deze stand staat de versterker permanent in “standby" en zal de indicatie rood blijven.

Bent ü van plan de subwoofer voor langere tijd niet te gebruiken, dan raden we u aan de netspanning geheel uit te schakelen met de netschakelaar (11), of de stekker uit het stopcontact te nemen.

Bedieningsorganen De subwoofer beschikt over 5 knoppen:

+ Volumeregelaar (2)

+ Frequentie-instelling voor laagdoortaat filter (3)

6489 ASW 825 855 inside.qxd 20/8/07 É Page 46

+ Faseschakelaar (7) + Schakelaar voor laagdoorlaat filter (6) + Schakelaar EQ equalizer (5)

De optimale insteling van elke regeling wordt bepaald door de andere apparatuur die met de subwoofer wordt gebruikt. Wordt er meer dan één subwooter gebruikt, zet dan de overeenkomende instelingen in dezelide positie.

Gebruik met Home Cinema decoders

De B&W ASW Actieve Subwoofer is niet THX® gecertificeerd, maar kan desgewenst met een THX® controller worden gebruikt.

+ Draai de VOLUME regelaar half open (“12 ur”).

+ De stand van de LOW-PASS FREQUENCY (2) regelaar is niet van belang

+ Zet de PHASE schakelaar (8) op 0°

+_Zet de LOW-PASS FILTER schakelaar (5) op OUT (ui.

Zet de EQ schakelaar (4) op A. Lees ook de paragraaf “Fininsteling”.

Gebruikt u een THX® decoder, schakel dan de subwoofer functie in. Op deze manier zin de instelingen voor flter en volume optimal om de subwoofer in alle toepassingen te gebruiken. Voor het inregelen van de geluidsniveaus gebruikt u het interne testsignaal en de kanaalinstellingen van de THX® decoder. In alle gevallen deze testruis op de luisterpositie op een geluidsdruk van 75 dB SPL (C-gewogen) instellen.

Gebruikt u een andere decoder, kies dan voor de front en de surround luidsprekers eerst de juiste grootte large” of ‘small’, voordat u de niveaus instelt. Gebruik het testsignaal en de volumeregeling van de decoder om alle luidsprekers in te stellen. Gebruik de VOLUME regeling van de subwoofer uitsluitend wanneer u via de decoder geen goede insteling kunt bereiken.

Bij elektronicawinkels zin betaalbare geluidsdrukmeters te koop waarmee eenvoudig het iuiste niveau kan worden ingesteld. Raadpleeg zonodig de handieïding van de decoder voor het instellen van het juiste niveau

Gebruik in een stereosysteem

+ Draai de VOLUME regelaar half open (‘12 uur').

+_Zet de LOW-PASS FREQUENCY (2) regelaar op 80 Hz.

Zet de PHASE schakelaar (6) op 0°

+_Zet de LOW-PASS FILTER schakelaar (5) op IN (aan).

+ Zet de EQ schakelaar (4) op A. Lees ook de paragraaf “Fininsteling”.

De EQ schakelaar heeft twee posities: positie B is bedoeld voor optimale laagweergave bij afluisteren op

hoog afspealniveau, terwijl positie A een dieper, maar vooral ook strakker laag geeft

De optimale instelingen van de PHASE schakelaar en de LOW-PASS FILTER FREQUENTIE beïnvioeden elkaar en zijn afhankeljk van de laagweergave van de satelletluidsprekers en de onderinge plaatsing van alle luidsprekers in de ruimte.

Stel het systeem conform uw wensen op en draai muziek, weer met een redelik constante hoeveelheid laag. De optimale instelling voor de LOW-PASS. FREQUENCY hangt van verschilende variabelen af, zoals de laagweergave en belastbaarheid van de satellietluidsprekers, het aantal subwoofers en hun positie ten opzichte van de satellieten. Een instelling tussen 80 en 90 Hz is een goed uitgangspunt voor de LOW-PASS frequentie instellng. Een hogere frequentie zal het stereobeeld negatief beinvioeden, tenzi, u voor een optimale kanaalscheiding twee subwoofers gebruikt, opgesteld in de nabiheïd van de satellietluidsprekers. Gebruik de hogere waarde daarom alleen wanneer de satelieten betrekkelik weinig laag produceren.

Beluister bij elke frequentie-instelling het effect van de faseschakelaar in beide posities. De juiste stand is die welke het meeste laag geeft. Welke dat is hangt af van de laagweergave van de satellieten en de relatieve afstand tussen luisteraar en de combinatie van subwoofer en satellieten. Bij gebruik van meer dan één subwoofer er op letten dat de ingestelde low-pass frequentie en fase voor beide identiek is.

Stel het volume van de subwoofer(s) 20 in dat er een goede balans met de satellieten ontstaat en gebruik daarvoor een breed scala aan programmamateriaal Een instelling die bij een bepaald stuk muziek indrukwekkend kinkt, kan nameljk bij een ander stuk teveel van het goede zin. Luister vooral ook op normale geluidsniveaus, omdat de klankbalans sterk afhankelik is van het niveau.

Bij Home Cinema ligt de situatie iets anders. Het subwoofersignaal (LFE) is hier een apart kanaal in plaats van een aanvuling op het satelietsignaal. Het LOW-PASS filter is uitgeschakeld (OUT), omdat de decoder hier de juiste fiters levert, die nodig zijn bij een insteling op kieine (smal) luidsprekers. De positie van de faseschakelaar kan echter wèl belangrik zün, normaliter is deze 0°, maar wanneer de subwoofer op een behoorijke afstand van de andere luidsprekers staat, of de versterker van de andere luidsprekers de polariteit verandert, dan kan 180° een beter resultat geven. Luister daarom naar beide posities van de schakelaar en kies de positie die het "volste" laag geeft. ls geen verschil hoorbaar, laat de schakelaar dan in de positie 0° staan.

Decoders hebben gewoonijk een eigen gekalibreerd testsignaal dat u kunt gebruiken om de onderlinge niveaus van de luidsprekers in te stellen. Dit maakt het inregelen eenvoudiger dan bij een stereosysteem Aarzel achter niet de instellingen zonodig naar eigen

6489 ASW 825 855 inside.qxd 20/8/07 É Page 47

inzicht aan te passen. Het is bovendien erg verleidelik dankzi, de kwaliteiten van de subwoofer iets meer nadruk op het laag te leggen dan realistisch is, vooral bi) sommige laagfrequent effecten! Op de lange duur geeft het een realistischer en bevredigend resultaat wanneer de subwoofer iets zachter staat dan het standaard kalibratieniveau aangeeft.

Wanneer u een ongelikmatige laagweergave heeft - sommige frequenties zin duideliker dan andere - treden er waarschinljk staande golven in de luisterruimte op en heeft het zin te experimenteren met de opstelling van de subwoofer. Hoewel het weinig lijkt in een opstelling, kunnen zelfs keine verschuivingen van z0'n 15 cm al grote invioed op het geluid hebben. Heeft u een aantal verschillende posities geprobeerd en blift het probleem bestaan, probeer dan de subwoofer iets hoger op te stellen, of deze zijwaarts te verschuiven. Door meer dan één subwoofer te gebruiken, kunt ü het effect van de resonanties sterk beperken, daar elke subwoofer resonanties op verschillende frequenties activeert. Wijzigt u de afstand van de subwoofer en de satellitluidsprekers onderling en plaatst u ze verderaf of dichterbij, dan bestaat de mogelikheid dat de faseschakelaar opnieuw ingesteld moet worden. Controleer dan ook weer het volume van de subwoofer (via de decoderuitgangen of met de volume regelaar op de subwoofer zelf), maar pas nadat de fase goed is ingesteld.

De kast van de luidsprekers behoeft normaal gesproken alleen maar te worden afgestoft. Wilt u een schoonmaakspray of iets dergeliks gebruiken, verwijder dan eerst de grill door deze voorzichtig van de kast te trekken. Spuit de spray op de doëk, nooit direct op het product. Test het eerst op een klein stukje uit, omdat sommige schoonmaakproducten bepaalde opperviakken kunnen beschadigen. Gebruik geen schuurmiddelen of producten die oplosmiddelen, alkali of antibacteriële stoffen bevatten. Gebruik nooit schoonmaakmiddelen op de eenheden zelf. Het doek kan worden gereinigd met een normale kledingborstel, terwi] de gril is losgenomen van de kast.

Denk er aan dat de houten afwerking van de luidsprekerkast, net als alle natuurlijke materialen, reageert op de omgeving. Houd het product daarom uit de directe nabijheïid van warmtebronnen, zoals radiatoren en poorten waar warme lucht uit komt om barsten te voorkomen. Het hout is bewerkt met een ultraviolet resistente lak om verkleuren zoveel mogelik tegen te gaan, maar enige verkleuring is nooit helemaal te voorkomen. Het effect is vooral zichtbaar waar delen die in de schaduw blijven langzamer verkleuren dan andere. Kieurverschillen kunnen worden gereduceerd door alle vlakken in gelike mate aan licht bloot te stellen tot de kleur uniform is; een proces dat verscheidene dagen en zelfs weken kan beslaan. Eventueel kan het worden versneld met een ultraviolette lamp.

Gebruikt u een schoonmaakmiddel in spuitbus, spuit dit middel dan eerst op een doek, op enige afstand

van de luidspreker en de eenheïd en van de grille in het bijzonder.

Raak de woofer niet aan, daar dan onherstelbare schade kan ontstaan

Opmerking: de subwoofer wordt automatisch teruggeregeld wanneer deze wordt overstuurd. In dat geval kunt u de subwoofer resetten door deze uit en vervolgens weer in te schakelen met de netschakelaar op het versterkerpaneel.

Dit product is volgens de hoogste kwaliteitsnormen ontworpen en vervaardigd. Mocht er toch iets defect Zin aan dit product dan garanderen B&W Group Ltd. en haar landelik distibuteunetwerk dat u aanspraak kunt maken op kosteloze reparatie (er zin uitzonderingen) en vervanging van onderdelen in elk land, door een officiéle B&W distributeur.

Deze beperkte garantie is geldig voor een periode van vif jaar vanaf de aankoopdatum of twee jaar voor elektronica, waaronder actieve luidsprekers.

1. De garantie is beperkt tot de reparatie van de apparatuur. Transport- en andere kosten, eventueel risico voor het verwideren, vervoeren en installeren van producten vallen niet onder deze garantie.

2. De garantie geldt alleen voor de eerste eigenaar en is niet overdraagbaar.

8. Deze garantie is niet van toepassing in andere gevallen dan defecten van materialen en/of fabricage ten tijde van aankoop en is niet van toepassing

a. op schade die veroorzaakt is door onjuiste installatie, aansluiting of verpakking:

b. op schade die veroorzaakt is door onjuist gebruik, anders dan beschreven in de handleïding, nalatigheid, modificatie, of gebruik van onderdelen die niet door B&W zin goedgekeurd of gemaakt;

c._ op schade veroorzaakt door defecte of ongeschikte aanvullende apparatuur;

d._ op schade veroorzaakt door ongeval, onweer, water, brand, hitte, oorlog, openbaar geweld of een andere oorzaak buiten redelik toezicht van B&W en haar distributeurs;

e. op producten waarvan het serienummer gewijzigd, verwiderd, gewist of onleesbaar is gemaakt;

f. indien reparaties of modificaties zijn uitgevoerd door een onbevoegd person.

4. Deze garantie is ter aanvuling op eventuele nationale/regionale wettelike verplichtingen voor dealers of nationale distributeurs en heeft geen invloed op uw wettelike rechten als consument.

Wanneer u aanspraak wilt maken op garantie, handel dan als volgt:

6489 ASW 825 855 inside.qxd 20/8/07 É Page 48

1. Indien de apparatuur wordt gebruikt in het land van aankoop, neem dan contact op met de erkende B&W dealer waar de apparatuur is gekocht.

2. Indien de apparatuur niet in het land van aankoop wordt gebruikt, neem dan contact op met de nationale distributeur van B&W in het land waar u verblift. Deze zal u informeren hoe te handelen. Ook kunt u contact opnemen met B&W in Groot- Brittannië of onze website bezoeken om te zien wie uw lokale distributeur is.

Om uw recht op garantie geldig te maken, dient u het garantiebewis te overleggen, op de dag van aankoop ingevuld en van een stempel voorzien door uw handelaar. De originele aankoopfactuur of ander bewijs van aankoop, voorzien van koopdatum volstaan eveneens.
