BEDIENUNGSANLEITUNG B&W ASW5855 B&W

Bedienungsanleitung...15

Beschränkte Garantie .21

Espanol

Manual de

instrucciones 22

Garantía limitada......28

Português

Manual do utiliser....29

Garantia limitada.....35

Italiano

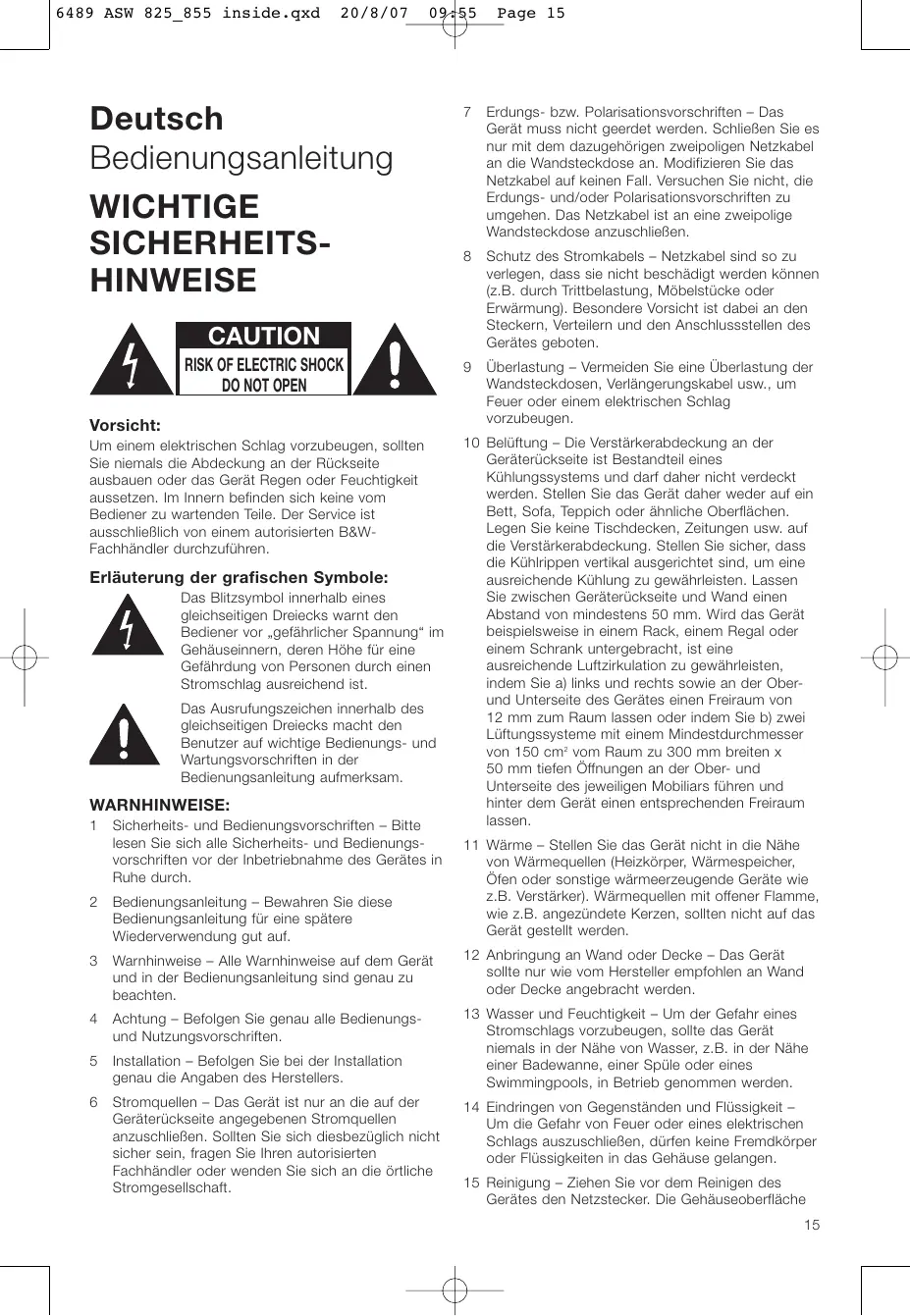

Um einem elektrischen Schlag vorzubeugen, sollen Sie niemals die Abdeckung an der Rückseite ausbauen oder das Gerät Regen oder Feuchtigkeit aussetzen. Im Innern befinden sich keine vom Bediener zu wartenden Teile. Der Service ist ausschließlich von einem autorisierten B&W-Fachhändler durchzuführen.

Erläuterung der grafischen Symbole:

Das Blitzsymbol innerhalb eines gleichseitigen Dreiecks warndt den Bediener vor, gefährlicher Spannung im Gehäuseinnern, deren Höhe für eine Gefährung von Personen durch einen Stromschlag ausreichend ist.

Das Ausrufungszeichen innerhalb des gleichseitig den Dreiecks macht den Benutzer auf wichtige Bedienungs- und Wartungsvorschriften in der Bedienungsanleitung aufmerksam.

WARNHINWEISE:

1 Sicherheits- und Bedienungsvorschriften -itte lessen Sie sich alle Sicherheits- und Bedienungsvorschriften vor der Inbetriebnahme des Gerätes in Ruhe durch.
2 Bedienungsanleitung - Bewahren Sie diese Bedienungsanleitung für eine später Wiederverwendung gut auf.
3 Warnhinweise - Alle Warnhinweise auf dem Gerät und in der Bedienungsanleitung sind bereits zu beachten.
4 Achtung - Befolgen Sie bereits alle Bedienungs- und Nutzungsvorschriften.
5 Installation - Befolgen Sie bei der Installation einzel die Angaben des Herstellers.
6 Stromquellen - Das Gerät ist nur an die auf der Geräterückseite angegebenen Stromquellen anzuschreiben. Sollten Sie sich diesbezüglich nicht sicheren, Fragen Sie ihren autorisierten Fachhändler oder wenden Sie sich an die örtliche Stromgesellschaft.

7 Erdungs- bzw. Polarisationsvorschriften - Das Gerät muss nicht geerdet werden. Schließen Sie es nur mit dem dazugehörigen zweipoligen Netzkabel an die Wandsteckdose an. Modifizieren Sie das Netzkabel auf keinen Fall. Versuchen Sie nicht, die Erdungs- und/oder Polisationsvorschriften zu umgehen. Das Netzkabel ist an eine zweipolige Wandsteckdose anzuschlieben.
8 Schutz des Stromkabels - Netzkabel sind so zu verlegen, dass sie nicht beschädigt werden können (z.B. durch Trittbelastung, Möbelstücke oder Erwärung). Besondere Vorsicht ist bzw. an den Steckern, Verteilern und den Anschlussstellen des Gerätes geboten.
9 Überlastung - Vermeiden Sie eine Überlastung der Wandsteckdosen, Verlängerungskabel usw., um Feuer oder einem elektrischen Schlag vorzubeugen.
10 Belüfung - Die Verstärkerabdeckung an der Geräuterückseite ist Bestandteil eines Kühlungssystems und damit aber nicht verdeckt werden. Stellen Sie das Gerät daher wieder auf ein Bett, Sofia, Teppich oder ähnliche Oberflächen. Legen Sie keine Tischdecken, Zeitungen usw. auf die Verstärkerabdeckung. Stellen Sie sicher, dass die Kühruppen vertikal ausgerichtet sind, um eine ausreichende Kühlung zu gewährleisten. Lassen Sie zwischen Geräuterückseite und Wand einen Abstand von mindestens 50 mm. Wird das Gerät beispiselsweise in einem Rack, einem Regal oder einem Schrank untergebracht, ist eine ausreichende Luftzirkulation zu gewährleisten, indem Sie a) links und rechts sowie an der Oberund Unterseite des Gerätes einen Freiraum von 12 mm zum Raum setzen oder dem Indem Sie b) zwei Luftungssysteme mit einem Mindestdurchmesser von 150~cm^2 vom Raum zu 300 mm breiten x 50 mm tiefen Öffnungen an der Ober- und Unterseite des jeweiligen Mobiliars führen und hinter dem Gerät einen entspruchenden Freiraum halten.
11 Wärme - Stellen Sie das Gerät nicht in die Näre von Wärmequellen (Heizkörper, Wärmespeicher, Öfen oder sonstige wärmerzeugende Geräte wie z.B. Versteller). Wärmequellen mit offener Flammie, wie z.B. angezündete Kerzen, sollenn nicht auf das Gerät gestellt werden.
12 Anbringung an Wand oder Decke - Das Gerätsollte nur wie vom Hersteller empfohlen an Wand oder Decke angebracht werden.
13 Wasser und Feuchtigkeit - Um der Gefahr eines Stromschlags vorzubeugen, sollte das Gerät niemals in der Höhe von Wasser, z.B. in der Höhe einer Badewanne, einer Spüle oder eines Swimmingpools, in Betrieb genommen werden.
14 Eindringen von Gegenständen und Flüssigkeit - Um die Gefahr von Feuer oder eines elektrischen Schlags auszuschreiben, darüber keine Fremdkörper oder Flüssigkeiten in das Gehäuse gelangen.
15 Reinigung - Ziehen Sie vor dem Reinigen des Gerätes den Netzstecker. Die Gehäuseoberfläche

muss in der Regel nur abgestaubt werden. Bei Verwendung eines Aerosol-Reinigers entfernen Sie vor dem Reinigen zunachst vorsichtig die Abdeckung vom Gehäuse. Sprühen Sie den Reiniger auf ein Tuch, niemals direkt auf das Gehäuse. Die Abdeckung kann nach dem Entfernen mit einer weichen Bürste gereinigt werden.

16 Befestigungen - Verwenden Sie ausschließlich Befestigungsmöglichkeiten, die vom Hersteller empfohlen werden, da es ansonsten zu Störungen kommt kann.
17 Zubehor - Stellen Sie das Gerät nicht auf eine instabile Sackkarre, einen instabilen Ständer, einen Dreifuß, eine Halterung oder einen Tisch. Durch ein herunterfallendes Gerät können Kinder und Erwachsene schwer verletzt und das Gerät stark beschädigt werden. Verwenden Sie für den Transport oder das Aufstellen des Gerätes nur vom Hersteller empfohlenes Zubehor oder solches, das mit dem Produkt verkauft wird. Montieren Sie das Gerät nur entsprechend den vom Handler gegebenen Hinweisen und verwenden Sie ausschließlich vom Hersteller empfohlenes Zubehor.
18 Transport - Das Gerät sollte mit größter Vorsicht

auf einer Sackkarre transportiert werden. Ruckartiges Anhalten, übermöger Kraftaufwand und unebene Oberflächen können zu einem Umfallen von SackkarreSAM

Gerät führen. Stellen Sie sichere, dass sich unter dem Teppich keine Kabel befinden, die durch die Spikes beschädigt werden konnten. Bewegen Sie das Gerät nicht auf den Spikes, da diese sich hierbei vom Gehäuse losen können. Dies kann zu Beschäftigungen führen. Achten Sie daraufuf, dass Sie sich beim Hebden des Gerätes nicht an den Spikes verletzen.

19 Phasen der Nichtbenutzung - Ziehen Sie den Netzestecker bei Gewitter oder wenn Sie das Gerät für eine langere Zeit nicht in Betriebnehmen aus der Steckdose.
20 Service - Außer den in der Bedienungsanleitung beschreibenben Handgriffen sollenn vom Bediener keine Arbeiten am Gerat vorgenommen werden. Das Gerät ist ausschließlich von einem qualifizierten Fachmann zu öffnen und zu reparieren.
21 Durch geschultes Fachpersonal zu reparierende Schäden - Schalten Sie das Gerät sofort aus undziehen Sie geschultes Personal zu Rate, wenn:

a Das Netzkabel oder der Stecker beschädigt sind.
b Gegenstände bzw. Flüssigkeit in das Gerät gelangt sind.
c Das Gerät Regen ausgesetzt war.
d Das Gerät trotz Beachten der Bedienhinweise nicht ordnungsgemäß Funktioniert. Stellen Sie nur die Bedienelemente ein, die in der Anleitung

entspruchend ausgewiesen sind. Ein nicht ordnungsgemäßes Einstellen anderer Bedienelemente kann zu Schaden führen, die anschließend von einem qualifizierten Techniker behoben werden müssen, um das Gerät in seinen normalen Betriebszustand zurückzusetzen.

e Das Gerät hingefallen ist bzw. beschädigt wurde.
f Das Gerät nicht ordnungsgemäß Funktioniert bzw. eine deutliche Leistungsänderung aufweist.

22 Ersatzteile - Werden Ersatzteile benötigt, vergewissern Sie sich, dass der Servicetechniker die vom Hersteller empfohlenen Teile verwendet, oder solche, die dieselben Technischen Daten aufweisen wie das Originalteil. Nicht zugelassene Ersatzteile können zu Feuer, einem elektrischen Schlag oder sonstigen Gefahren führen.

23 Netzsicherungen - Um eine Brandgefahr auszuschreiben, sind nur Sicherungen des vom Hersteller angegebenen Typs mit den vom Hersteller angegebenen Nenndaten zu verwenden. Der Verstärker ist für einen Betrieb bei Wechselspannungen von 100 bis 230 Volt ausgelegt, jedoch sind abhängig von der Netzspannung unterschiedliche Sicherungstypen einzusetzen. Die Technischen Daten für die in den einzelnen Spanningsbereichen zu verwendenden Sicherungen sind auf dem Gerät angegeben.
24 Sicherheitsprüfung - Nach Beendigung der Service- bzw. Reparaturarbeiten bitten Sie den Servicetechniker, eine Sicherheitsprüfung durchzuführen. Dadurch wird sichergestellt, dass das Gerät ordnungsgemäß Funktioniert.
25 Magnetische Streufelder - Das Gerät erzeugt ein magnetisches Streufeld. Daher empfehlen wir, einen Mindeststand von 0,5 m zwischen magnetisch erfundenlichen Antikeln (Fernseh- und Computerbildschirmen, mechanischen Armbanduhren, Audio- und Videobändern usw.) und Lautsprecher zu bewahren.

Einleitung

Vielen Dank, daß Sie sich für diesen aktiven B&W-Subwoofer ASW entschieden haben.

Seit der Gründung 1966 war B&Ws oberstes Anliegen die perfekte Klangwiedergabe. Inspiriert durch den Firmengründer John Bowers wird thism Streben nicht nur durch hohe Investitionen in die Audio-Technologie und stetige Innovationen Rechnung getragen, sondern auch durch die Liebe zur Musik, um sicherzustellen, daß die Technologie auch in neuen Anwendungsbereichen wie HiFi-Cinema optimal eingesetzt wird.

Dieser Subwoofer ist für HiFi-Cinema-Anwendungen geeignet. In 2-Kanal-Audio-Anwendungen besteht seine Aufgabe darin, die Tieftonleistung von „Full Range“-Lautsprechern, d.h. Lautsprechern, die das komplette Klangspektrum abdecken, zu steigern. Die Verwendung dieser Subwoofer es erweitert nicht nur den Baß im Tieftonbereich, sondern verbessert auch die Transparenz im Mitteltonbereich durch Entlastung der anderen Lautsprecher im Tieftonbereich.

Bitte lessen Sie sich diese Bedienungsanleitung vor Inbetriebnahme des Subwoofoers aufmerksam durch. Das Aufstellen von Beschallungsanlagen verlangt eine Planung und Experimentierfreudigkeit, wenn Sie das bestmögliche Ergebnis erziellen möchten. Diese Bedienungsanleitung wird Ihrnedom hierfen.

Bevor Sie den Subwoofer an das Netz anschließen, sollen Sie sich mit den Sicherheitshinweisen vertraut machen. Beachten Sie alle Warnhinweise.

Bewahren Sie diese Bedienungsanleitung sorgfältig auf.

B&W liefert in über 60 Länder und verfügt weltweit über ein Netz erfahrrener Distributen, die Ihnen zusammen mit den autorisierten B&W-Fachhandlern weiterhelfen, um Ihnen den Musikgenuß zu Hause zu erhögbaren.

Umweltinformation

B&W-Produkte entsprechen den internaalen Richtlinien über die Beschränkung der Verwendung bestimmter gefährlicher

Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS genannten)) und über Elektro- und Elektronik-Altgeräte (Waste Electrical and Electronic Equipment (WEEE)). Die hier abgebildeten Symbole stehen für deren Einhaltung und besagen, dass die Produkte ordnungsgemäß recyctel oder diesen Richtlinien entsprechend entsorgt werden müssen. Erkundigen Sie sich thisbezüglich bei der örtlichen Abfallentsorgung.

Auspacken

(Abbildung 1)

Gehen Sie beim Auspacken des Subwoofer folgendermaßen vor:

• Klappen Sie die Kartonlaschen nach hinten und drehen Sie Karton sowie Inhalt um.
  Ziehen Sie den Karton vom Inhalt ab.

Wir empfehlen, die Verpackung für einen eventuellen späteren Transport aufzubewahren.

Neben dieser Bedienungsanleitung sollen der Karton enthalten:

1 Subwoofer
1 Zubehörpaket bestehend aus:

4 GummifüBen
4 Spikes
4 Kontermuttern

1 International Warranty Booklet (Hinweise zur Garantie, mehrsprachig)

Ausstattungsmerkmale des Subwoofer (Abbildung 2)

1 Power/Standby-Anzeige
2 Lautstärkeregler
3 Frequenzregelung des Low-Pass-Filters
4 MODE ON/AUTO/STANDBY-Schalter
5 EQualisation-Schalter
6 LOW-PASS FILTER EIN/AUS
7 PHASE-Schalter
8 LINE IN
9 LINE OUT
10 LINK OUT
11 POWER EIN/AUS
12 Sicherungshalter
13 Netzeingang

Positionieren des Subwoofer

Da der Subwoofer ausschließlich Basse produziert, ist seine Positionierung in gewisser Hinsicht nicht so schwierig wie die von „Full-Range“-Lautsprechem. Die gerichtete Information ist welt weniger genau, so daß Sie von verschiedenen Positionen aus ein gutes Ergebnis erzielen können. Die besten Resulte erhalten Sie jedoch, wenn der Subwoofer zwischen die Satellitenlautsprecher oder in die Höhe eines Satellitenlautsprechers gestellt wird. Bei Verwendung von zwei Subwoofern sollen jeweils einer darüber einen Satellitenlautsprecher stehen.

Eine Plazierung des Subwoofoers hinter den Zuhörn führ im allgemeinen zu einer Verschlechterung des Klangbildes. Dies gilt auch für Surroundanwendungen. Jedoch kann hierin ein akzeptabler Kompromiß bestehen, falls die örtlichen Gegebenheiten es nicht anders zulassen.

Wie bei allen Lautsprechern, wird die Klangqualität des Subwoofoers durch die Höhe von Wänden beeinflübt. Der Baß wird stets intensiver, je größter die Oberflächen in nachster Höhe der Lautsprecher sind. Im Gegensatz zu „Full-Range“-Lautsprechern kann die Klangbalance des Gesamtsystems einfach durch Einstellen des Subwoofer-Lautstärkereglers optimiert werden. Je größter die Verständung durch den Raum ist,estoewiger muß der Subwoofer leisten. Jedoch hat dies nicht nur Vorteile. So werden tiefe Raumresonanzen durch die Plazierung in den Ecken eines Raumes verstärkt, wodurch die

Tieftonwiedergabe nicht im Einklang mit der Frequenz stehen. Letztendlich gibt es kein Patentrezept, da sich der Klang mit dem Raum verändert. Daher sollenen Sie mehrere Positionen ausprobieren, bevor Sie ihre Entscheidung treffen. Ein Musikstück mit längeren, varierenden Baßpassagen erleichtert die Einstellung, um schließlich eine erstklassige Tieftonwiedergabe sicherzustellen. Achten Sie auf betone oder ruhigere Passagen. Durch die Verwendung eines weiteren Subwoofoers kann der Klang der Anlage im Hinblick auf Raumresonanzen optimiert werden, undzarw

unabhängig von der Plazierung der Satellinenlautsprecher zur Verbesserung des Klangbildes.

Wird der Subwoofer auf begrenztem Raum betrieben (z.B. in speziellem Mobiliar), muß für eine ausreichende Belüftung des Gerätes gesorgt werden. Lassen Sie sich von Ihr automisierten Fachhändler beraten.

Zum Lieferumfang des Subwoofoers gehören vier Spikes. Die Spikes bohren sich durch Teppich (boden) und liegen direkt auf dem Boden auf. Ohne Beschädigungen hervorzurufen, verleihen Sie dem Subwoofer eine hervorragende Standfestigkeit.

Steh das Gerät auf einer empfindlichen Oberfläche, wie z.B. auf einem Holzfußboden, legen Sie entweder eine Schutzscheibe unter die Spikes oder bringen anstelle der Spikes die vier Gummüfe an. Beim Anbringen der Gummüfe bzw. Spikes schrauben Sie zunachst die Kontermuttern vollständig auf das Gewinde und anschließend die Fußbe bzw. Spikes in die Gewindebohrungen im Gehäuseboden. Steht das Gerät instabil,lös Sie die beiden betreffenden, gegenüberliegenden Fußbe bzw. Spikes, bis die optimale Standfestigkeit erreicht ist. Ziehen Sie die Kontermuttern anschließend gegen die Bohrung fest.

Vergewissern Sie sich, daß unter dem Teppich(boden) keine Kabel liegen, die durch die Spikes beschädigt werden können.

Bewegen Sie das Gerät nicht auf den Spikes, da diese sich hierbei vom Gehäuse losen können. Dies kann zu Beschädigungen führen.

Achten Sie darauf, daß Sie sich beim Hebden des Gerätes nicht an den Spikes verletzen.

Elektrische Anschüsse

Die zum System gehörenden Geräte sollenn zunachst untereiner Verbunden werden (achten Sie damit auf die korrekte Polarität der Anschlüsse!), bevör die Anlage ans Stromnetz angeschlossen wird. Dadurch konnen Beschädigungen vermieden werden.

Innerhalb einer Anlagenkette erhält der Subwoofer seine Informationen von den Verstärkern, trennt diese, wo es für 2-Kanal-Audio-Anwendungen erforderlich ist, in niedrige Tiefonfrequenzen und höhere Frequenzen auf und leitet die letztgenannten zurück zu den Satellitenlautsprechn. Gegebenenfalls können die Eingangssignale der rechten und linken Kanäe zusammengeführrt und als ein Mono-Tiefbaßsignal dem Subwoofer-Lautsprecherchassis zugeleitet werden.

Der Subwoofer empfängt und sendet Hochpegelsignale über die Cinch-Buchsen an der Geräterückseite.

Die folgenden Hinweise herself ihren beim korrekten Anschluß ihrer Anlage:

Anwendung: HiFi-Cinema

Der Subwoofer kann mit jedem Decoder kombiniert werden, der über einen Line-Level-Subwooferausgang verfügt (dies ist in der Regel eine Cinch-Buchse). Die meisten Decoder mit eingebauter Endstufe senden die Subwoofer- oder LFE (Low Frequency Effects)-Signale über Line-Level-Anschlüsse.

• Decoder mit einem oder mehreren Subwoofern - Abbildung 3

Anwendung: 2-Kanal-Audio

Separate Vor- und Endstufen:

a Ein oder mehrere Subwoofer mit zu einem Mono-Signal gekoppeltem Ausgangssignal - Abbildung 4
b Zwei Subwoofer, je einer pro Kanal - Abbildung 5

Der Subwoofer ist für den Anschluß an 2-Kanal-Vollveränderk notcht geeignet.

Einsatz von mehr als einem Subwoofer

Durch die Verwendung mehr als eines Subwoofoers in einem System kann:

• Eine prazise Stereokanalternnung bis hin zu tiefsten Frequenzen sichergestellt werden.
  Die Wiedergabequalität in größeren Hörräumen optimiert werden.
  Die Wiedergabe tiefster Frenquenzen verbessert werden - dies ist oftmais bei der Wiedergabe von Spezialeffekten in HiFi-Cinema-Anwendungen sinnvoll.
• Der Klang im Hinblick auf Raumresonanzen optimiert werden.

Bei Verwendung von zwei Subwoofern für 2-Kanal-Audio wird die Stereokanalternnung verbessert, weil jeder Kanal seinen eigenen Subwoofer besitzt. Achten Sie darauf, daß jeder Subwoofer in der Höhe des jeweiligen Satellitenlautsprechers aufgestellt wird. Schließen Sie die Subwoofer wie in Abbildung 4 dargestellt an, wenn Sie die Subwoofer nicht in der Höhe des jeweiligen Satellitenlautsprechers unterbringen können.

Prüfen der Anschlüsse

Bevor Sie mit der Klangoptimierung Ihres neuen Systems beginnen und die Komponenten aufeinander abstammen, sollen den Sie noch einmal die Anschlüsse prüfen. Ist der Klang des Systems nicht optimal, obwohl die Bedienelemente des Gerätes richtig eingestellt wurden, so kann dies darauf auf zurückzu-führen sein, daß ein Gerät einfach nicht korrekt angeschlossen wurde. Stellen Sie daher sicher, daß:

Die Polarität korrekt ist. Verbinden Sie die positiven Anschlußklemmen der Satellitenlautsprecher stets mit den positivem Anschlüssen am Veränder und die negativen Anschlußklemmen an der Satellitenlautsprechem mit den negativen Anschlüssen am Veränder. Ansonsten ist der Klang unprazise mit einem umgenauen Klangbild, schwachem Baß bzw. einer Kombination aus beim.
Die Signale aus dem rechten und linken Kanal nicht vermischt werden - das kann z.B. dazu führen, daß die Musik eines Orchesters genau Seitenverkehrt wahrgenommen wird oder, was noch schlimmer ist, daß der Ton aus ihrer HiFi-Cinema-Anlage nicht zur Handlung auf dem Bildschirm paßt.

Ein- und Ausschalten

Wir empfehlen Hnen, den Subwoofer einzuschalten, bevor die Versteller Signale vom Subwoofer erhalten. Entsprechend solte der Subwoofer als letztes Gerä ausgeschelt werden.

Der MODE On/Auto/Standby-Schalter (4) trennt den Verständner nicht vollständig vom Netz. Er hält ein geringes Eingangssignal für einen zusätzlichen Schaltkreis bereit.

Der Schalter (4) verfügt über die folgenden Einstellungsmöglichkeiten:

On:

Befindet sich der Schalter in dieser Position, ist der Verständner permanent eingeschaltet.

Auto:

Wird der Schalter in die Auto-Position gesetzt, wird der Versteller vollständig aktiviert. Liegt 5 Minuten lang kein Eingangssignal an, schaltet der Versteller automatisch in den Standby-Modus. Wird ein Eingangssignal empfangen, wird der Versteller automatisch aktiviert.

Standby:

In dieser Position befindet sich der Veränderpermanent im Standby-Modus.

Wird der Subwoofer über einen längeren Zeitraum nicht genutzt, empfehlen wir,ihn von der Stromversorgung zu trennen. Drücken Sie dazu entweder den POWER-Schalter oderziehen Sie den Netzstecker.

Einstellen der Regler bzw. Schalter

Es stehen fünf Regler bzw. Schalter zur Verfügung:

Lautstärkeregler (2)
Regler zur Einstellung der LOW-PASS-FILTERFREQUENCY (3)
PHASE-Schalter (7)
LOW PASS FILTER-Schalter (6)
EQualisation-Schalter (5)

Die optimale Einstellung hängt von den jeweils mit dem Subwoofer kombinierten Geräten ab. Stellen Sie bei Verwendung von mehr als einem Subwoofer sicher, daß die Regler und Schalter bei allen Subwoofern gleich eingestellt sind.

Kombination mit HiFi-Cinema-Decodern

Der ASW von B&W ist nicht THX®-lizensiert, kann gegebenenfalls aber auch mit einem THX®-Controller verwendet werden.

• Setzen Sie den Lautstärkeregler für den Decoder in die 12-Uhr-Position.
  Die Einstellung der LOW-PASS-FILTERFREQUENCY spielt keine Rolle.
• Setzen Sie den PHASE-Schalter zunachst auf 0^ .
• Setzen Sie den Schalter LOW PASS FILTER in die Position OUT.
• Setzen Sie den EQ-Schalter zunachst in Position A.

Siehe auch Abschnitt „Feinabstimmung“ unter.

Stellen Sie bei Verwendung eines THX®-Controllers sich, daß die Subwoofer-Funktion aktiviert ist. Bei dieser Einstellung ist gewährleistet, daß alle für den Subwoofer erforderlichen Filter- und Pegeleinstellungen in allen Modi verfügbar sind. Zur Pegeleinstellung sollen den Testton- und Kanalpegeleinstell-möglichekeiten des THX®-Controllers genutzt werden. In allen Fälle sollen den Pegel mit Hilfe des Testtons in Hörposition auf 75 dB SPL (C-weighting) eingestellt werden.

Bei anderen Decodern wahlen Sie für die Front- und Surroundlautsprecher die Einstellung „large" oder „small", bevor Sie die Pegel einstellen. Nutzen Sie den internen Testton und die Lautstärkeregler des Decoders, um die Pegel aller Lautsprecher einzustellen. Ändern Sie die Einstellung des Lautstärkereglers am Subwoofer nur, wenn der Decoder nicht genugend Spielraum zur Einstellung der korrekten Pegel liefert.

Preisunstige Schallpegelmesser sind in Elektronik-Fachgeschäften erhaltlich. Sie sollen zur Pegeleinstellung verwendet werden.

Im Modus 2-Kanal-Audio

• Setzen Sie den Lautstärkeregler zunachst in die 12-Uhr-Position.
• Setzen Sie den Regler für die LOW-PASS-FILTERFREQUENCY zunachst auf 80Hz .
• Setzen Sie den Schalter LOW PASS FILTER in die IN-Position.
• Setzen Sie den EQ-Schalter zunachst in Position A.
• Setzen Sie den PHASE-Schalter zunachst auf 0^ .

Siehe auch Abschnitt „Feinabstimmung" unter.

Feinabstimmung

Der EQ-Schalter bietet zwei Einstellmöglichkeiten. Position B erfolgt dem Subwoofer die Wiedergabe hohster Pegel, während Position A eine verstärkte Tieftonwiedergabe erfolgt.

2-Kanal-Audio

Es besteht ein Zusammenhang zwischen der optimalen Einstellung des PHASE- und des LOW-PASS-FREQUENCY-Reglers, die ferner auch von der Tiefton-Trennfrequency der Satellitenlautsprecher und der relativen Positionen aller Laufsprecher eines Systems abhängt.

Setzen Sie das System in die von Ihnen bevorzugte Position und Spieler Sie Stücke mit kontinuierlichen Baßpassagen. Die optime Einstellung für die LOW-PASS-FREQUENCY hangt von mehreren Variablen ab: den Mänglichkeiten der Satellitenlautsprecher bei der Wiedergabe tiefer Frequenzen, der Nennbelastbarkeit der Satellitenlautsprecher, der Anzahl der verwendeten Subwoofer und ihrer relativen Position zu den Satellitenlautsprechem. Der Bereich zwischen 80 und 90Hz ist ein gutter Ausgangspunkt für den LOW-PASS-Filter. Werden nicht zwei Subwoofer zur Signalübertragung des linken und rechten Kanals verwendet und in der Höhe des jeweiligen Satellitenlautsprechers aufgestellt, kann eine höhere Trennfrequency zu einem

schlechteren Stereoklangbild führen und sollen nur in Betracht gezogen werden, wenn die Tiefonwiedergabe der Satellitenlautsprecher ausgesprochen begrenzt ist.

Bei jeder Einstellung der Trennfrequency sollte der Phase-Schalter in.beide Positionen gesetzt und ein Hörtest gemacht werden. Bei korrekter Einstellung klingt der BaB voller.Das hangt von der Tieftoncharakteristik der Satellitenlautsprecher und der relativen Entfernung von Subwoofer(n) und Satellitenlautsprechen zu den Zuhörern ab.Bei Einsatz von mehr als einem Subwoofer sollenn Sie siderstellen,daß Trennfrequency und Phase-Schalter jeweils gleich eingestellt sind.

Stellen Sie die Lautstärke des Subwoofoers so ein, daß sie im Einklang mit den Satellitensystemen stehen. Nutzen Sie dazu eine große Programmbandbreite, um eine optimale Einstellung zu gewährleisten. Was bei einem Stück beeindruckend klingt, kann bei einem anderen als unangenehm empfunden werden. Hörren Sie bei normalen Lautstärken, da sich die Wahrnehmung der Balance mit dem Schallpegel verändert.

HiFi-Cinema

HiFi-Cinema-Anwendungen untersenden sich in gewisser Weise von 2-Kanal-Audio-Anwendungen. Das Subwoofer (LFE)-Signal ist bei HiFi-Cinema-Anwendungen ein separator Kanal. Der LOW-PASS-Filter ist ausgeschättet, da der Decoder die Filterfungknt für die auf „small" eingestellen Lautsprecher übernimmt. Jedoch gilt es, die optimale Position für den Phase-Schalter zu finden. In der Regel wird der Phase-Schalter auf 0^ gesetzt. Steht der Subwoofer deutlich von den anderen Lautsprechern entfern oder kehrt der die anderen Lautsprecher anteibende Endversteller das Signal um, so ist möglichereweise die 180^ -Position zu bevorzugen. Setzen Sie den Schalter in beide Positionen und entscheiden Sie sich fur die Position, bei der der Klang am vollsten ist. Ist kein deutlicher Unterschied wahrnehmbar, lessen Sie den Schalter auf 0^ .

Decoder verfügen normalerweise über einen eingebauten Testtongenerator, der zur Einstellung der relativen Pegel aller Lautsprecher genutzt werden kann. Sie sollen den sich noch nicht sieufen, die Einstellungen ihrer personlichen Geschmack entsprechend zu verändern. Man neigt möglich dazu, sich von den Möglichkeit, die der Subwoofer bietet (besonders bei Spezialeffekten), beeindrucken zu halten. Oftmans ist aber eine realischere Wiedergabe langfristig zufriedenstellender. Dazu sollte die Einstellung des Subwooferpegels unter dem Standardpegel liegen.

Alle Anwendungen

Werden bestimmte Baßpassagen mehr betont als andere, ist der Klang der Anlage vermutlich nicht optimal an den Raum angepaßt. Hierbei loht es sich, die Position des Subwoofer's solange zu verändern, bis er optimal plaziert ist. Selfb Kleinste Änderungen in der Position -z.B. 15 cm -konnen einen erheblichen Einflüß auf den Klang haben. Versuchen

Sie, einen Abstand zwischen Boden und Subwoofer zu schaffen oder den Subwoofer hin und her zu bewegen. Der Einsatz von mehreren Subwoofern kann die Wirkung von Raumresonanzen mildern, da jeder Subwoofer in entsprechenden Frequenzbereichen Resonanzen erzeugen wird. Wir der relative Abstand von Subwoofer(n) zu den Satellitenlautsprechern verändert, kann es unter Umständen erforderlich sein, die Einstellung des Phase-Schalters zu ändern. Ferner ist die Pegeleinstellung des Subwoofer zu prufen (entweder über die Decoder-Ausgangspiegel oder die Lautstärkeregelung am Verträker des Subwoofer), aber erst, nach dem die Phase korrekt eingestellt wurde.

Pflege

Die Gehäuseoberfläche muss in der Regel nur abgestaubt werden. Bei Verwendung eines Aerosol-Reinigers entfern SieZNuchstvorsichtig die Abdeckung vom Gehäuse.SprufenSie den Reiniger auf ein Tuch, niemals direkt auf das Gehäuse.TestenSie zuerst an einer klinnen,unauffälligen Stelle,da eine Reinigungssprodukte manche Oberflächen beschädigen konnen.VerwendenSiekeine scharfen bzw.säureoder alkalihaltigen oder antibakteriellen Produkte. VerwendenSie fur die Chassis keine Reinigungsmittel. Der Stoff kann nach dem Entferen der Abdeckung mit einer normalen Kleiderbürste gereinigt werden.

Bitte berücksichtigten Sie, dass Holz ein Naturwerkstoff ist, der auf die Einflüsse der Umgebung reagiert. Halten Sie davon, um Rissen vorzubeugen, einen ausreichenden Abstand zu direkten Wärmequellen wie Heizkörpmn und Warmluftventilatoren. Das Holz ist zum Schutz gegen Sonnenlicht mit einem Spezialack behandelt worden. Auf diese Weise werden die im Laufe der Zeit auftretenden Farboveränderungen minimiert. Trotzdem bleiben keine Veränderungen in der Regel nicht aus. So verändern insbesondere die unter der Abdeckung oder im Schatten befindlichen Bereiche ihre Farbe langsamer als andere. Farbunterschiede können Sie ausgleichen, indem Sie alle Furnieroberflächen gleichmäß dem Licht aussetzen, bis die Farbe wieder einheitlich ist. Dieser Prozess kann mehrere Tage oder)sagar Wochen dauern,ladst sich aber durch den vorsichtigen Einsatz einer UV-Lampe beschleunigen.

Benutzen Sie den Subwoofer nicht als Ablagefläche. Auf der Oberfläche abgestelltte Gegenstände können wackeln und so die Klangqualität beeinträchtigen. Besonderss Flüssigkeiten (z.B. Getränke oder Blumenvasen mit Wasser) sollenn niemals auf den Subwoofer gestellt werden.

Wird ihr System für länger Zeit nicht in Betrieb genommen,ziehen Sie den Netzstecker aus der Steckdose.

Hinweis: Bei Überlastung schaltet sich der Subwoofer automatisch ab. In dieser Fall setzen Sie den Subwoofer zurück, indem sie den POWER-Schalter am Verständner in die OFF- und anschließend wieder in die ON-Position bringen.

Beschränkte Garantie

Dieses Produkt wurde nach den hochsten Qualitätsstandards entwickelt und hergestellt. Soltte dennoch der unwahrscheinliche Fall eintreten, dass Sie als Kunde Grund zur Reklamation haben, werden die B&W Group Ltd. und ihre nationalen Vertriebsgesellschafts das fehlerhafte Produkt ohne Berechnung der Arbeits- und Materialkosten (abgesehen von einigen Ausnahmen) in jeder Land, in dem eine offizielle B&W-Vertriebsgesellschaft vertreten ist, reparieren.

Die Garantiezeit betragt founc Jahre ab Kaufdatum bzw. zwei Jahre auf Aktivlautsprecher und elektronische Bauteile.

Garantiebedingungen

1. Die Garantie ist auf die Reparatur der Geräte beschränkt. Weder der Transport noch sonstige Kosten, noch das Risiko des Ausbau, des Transports und der Installation der Produkte wird von dieser Garantie abgedeckt.
2. These Garantie gilt nur für den Originalbesitzer. Sie ist nicht übertragbar.
3. These Garantie ist nur dann gültig, wenn zum Zeitpunkt des Kaufs Fabrikations- und/oder Materialfehler vorliegen und nicht:
   a. bei Schäden durch unfachmännische Installation, falsches Anschlieben oder unsachgemäßes Verpacken,
   b. bei Schäden, die auf einen nicht in der Bedienungsanleitung genannten Einsatzzweck, auf Fahrlässigkeit, Modifikationen oder die Verwendung von Teilen darüberzuführen sind, die nicht von B&W hergestellt bzw. zugelassen wurden,
   c. bei Schaden durch defekte oder ungeeignete Zusatzgeräte,
   d. bei Schäden durch Unfälle, Blitzschlag, Wasser, Feuer, Hitze, Krieg, öffentliche Unruhen oder sonstige Ereignisse, die nicht der Kontrolle von B&W und seinen Vertriebsgesellschaften unterliegen,
   e. für Produkte, deren Seriennummern geändert, gelöscht, entfernt oder unleserlich gemacht wurden,
   f. wenn Reparaturen oder Modifikationen von einem Nichtfachmann durchgeführt wurden.
4. These Garantie ergänzt die nationalen/regionalen gesetzlichen Verpflichtungen der Handlcr bzw. der nationalen Vertriebsgesellschaften und schrankt in keiner Weise die gesetzlichen Rechte, die Sie als Kunde haben, ein.

Inanspruchnahme von Garantieleistungen

Sollten Sie unseren Service in Anspruchnehmenüssen,gehen SieittebifgendermaBen vor:

1. Befindet sich das Gerät in dem Land, in dem Sie geskauf haben, setzen Sie sich mit ihrem autorisierten B&W-Fachhändler in Verbindung.
2. Befindet sich das Gerät außerhalb des Landes, in dem Sie es gekauft haben, wenden Sie sichitte

an die nationale B&W-Vertriebsgesellschaft des Landes, in dem Sie liveben. Diese wird Ihn den Auskunft darüber geben, wo Sie das Gerät reparieren让他们 können. Die Adresse der für das jeweilige Land zuständigen Vertriebsgesellschaft erhalten Sie bei B&W in Großbritannien oder über unsere Website.

Garantieleistungen werden nur nach Vorlage des Garantie-Booklets (vollständig ausgefüllt und mit dem Handlerstempel und dem Kaufdatum versehen) erbracht. Alternativ konnen Sie die Originalrechnung oder einen anderen, mit Kaufdatum versehenen Beleg einreichen, der Sie als Eigentümer des Gerätes ausweist.
