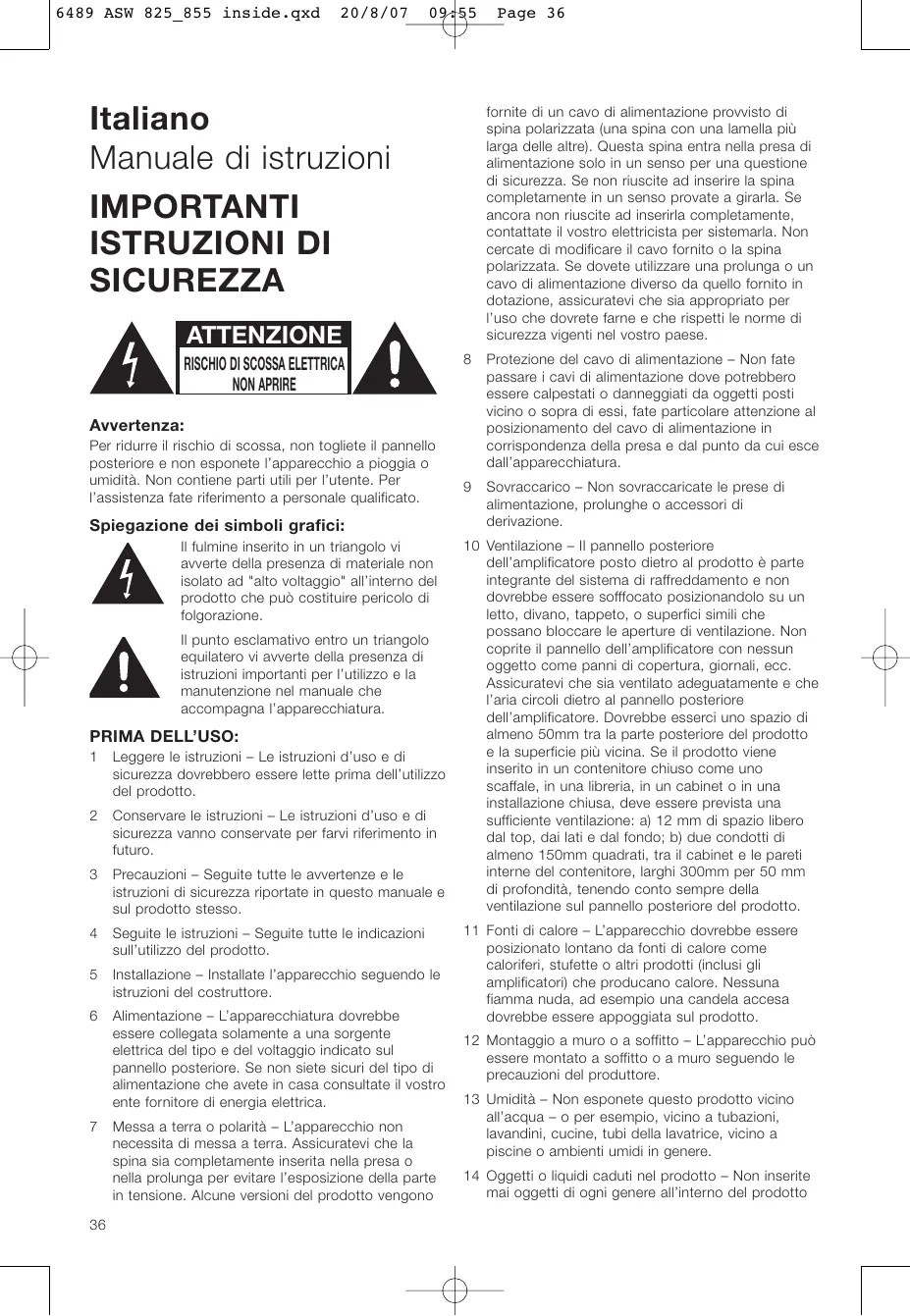

Italiano Manuale di istruzioni

IMPORTANT ISTRUZIONI DISICUREZZA

ATTENZIONE

RISCHIO DI SCOSSA ELETTRICA NON APRIRE

Avverenza:

Per ridurre il rischio di scossa, non togliete il pannello posteriori e non esponete l'apparecchio a pioggia o umidità. Non contiene parti utili per l'utente. Per l'assistenza fate riferimento a personale qualificato.

Spiegazione dei symboli grafici:

Il fulmine inserito in un triangolo vi averte della presenza di materiale non isolato ad "alto voltaggio" all'interno del prodotto che può costituire pericolò di folgorazione.

Il punto esclamativo entro un triangolo equilatero vi avverte della presenza di istruzioni importanti per l'utilizzo e la manutenzione nel manuale che accompaniesna l'apparecchiatura.

PRIMA DELL'USO:

1 Leggere le struzzi - Le struzzi d'uso e di sicurezza dovrebbero essere lette prima dell'utilizzo del prodotto.
2 Conservare le istruzioni - Le istruzioni d'uso e di sicurezza vanno conservate per farvi riferimento in futuro.
3 Precauzioni - Seguite toutes le avertenze et le istruzioni di sicurezza riportate in questo manuale e sul prodotto除外.
4 Seguite le istruzioni -Seguite tutte leindicazioni sull'utilizzo del prodotto.
5 Installazione - Installate l'apparecchio seguito le istruzioni del costruttore.
6 Alimentazione - L'apparecchiatura dovrebbe essere collegata solamente a una sorgente elettrica del tipo e del voltaggio indicate sul pannello posteriore. Se non siete sicuri del tipo di alimentazione che avete in casa consultate il vostro ente fornitore di energia elettrica.
7 Messa a terra o polarità - L'apparecchio non necessita di messa a terra. Assicuratévi che la spina sia Completely insertita nella presa o nella prolonga per evitare l'esposizione della parte in tensione. Alcune versioni del prodotto vengono

fornite di un cavo di alimentazione provvisto di spina polarizzata (una spina con una lamella più larga delle autres). Questa spina entra nella presa di alimentazione solo in un senso per una questione di sicurezza. Se non riuscite ad insereire la spina completeness in un senso provate a girarla. Se alla non riuscite ad inserirla completeness, contattate il vosto elettricista per sistemarla. Non cercate di modificare il cavo fornito o la spina polarizzata. Se dovete utilizzato una prolonga o un cavo di alimentazione diverso da quello fornito in dotazione, assicuratevi che sua appropriato per l'uso che dovrete farne e che rispetti le norme di sicurezza vigenti nel vostro paese.

8 Protezione del cavo di alimentazione - Non fate passare i cavi di alimentazione dove potrebbero essere calpestati o danneggiati da oggetti posti vicino o sopra di anni, fate particolare attenzione al positioningamento del cavo di alimentazione in corrispondenza della presa e dal punto da cui esce dall'apparecchiatura.
9 Sovraccarico - Non sovraccaricate le prese di alimentazione, prolonghe o accessori di derivazione.
10 Ventilazione - Il pannello posteriori dell' amplificatore posto dietro al prodotto è parte integrante delsystema di raffreddamento e non dovrebbe essere soffocato posizionandolo su un letto, divano, tappeto, o superfici simili che possano bloccare le aperture di ventilazione. Non coprite il pannello dell' amplificatore con nessun oggetto come panni di copertura, giornali, ecc. Assicuratvei che si venlato adeguatamente e che l'aria circoli dietro al pannello posteriori dell' amplificatore. Dovrebbe eserci uno spazio di almeno 50mm tra la parte posteriori del prodotto e la superficie più vicina. Se il prodotto viene inserto in un contentore chiuso come uno scafale, in una libreria, in un cabinet o in una installatione chiusa, delve essere prevista una sufficiente ventilazione: a) 12mm di spazio libero dal top, dai lati e dal fondo; b) due condotti di almeno 150mm quadrati, tra il cabinet e le pareti interne del contentore, larghi 300mm per 50mm di profondità, tenendoconto sempre della ventilazione sul pannello posteriori del prodotto.

11 Fonti di calore - L'apparecchio dovrebbe essere posizionato lontano da fonti di calore come caloriferi, stufette o altri prodotti (inclusi gli amplificatori) che producono calore. Nessuna fiamma nuda, ad esempio una candela accesa dovrebbe essere appoggiata sul prodotto.
12 Montaggio a muro o a soffitto - L'apparecchio cui èsere montato a soffitto o a muro seguendo le precauzioni del produttore.
13 Umidità - Non esponete quello prodotto vicino all'acqua - o per esempio, vicino a tubazioni, lavandini, cucine, tubi della lavatrice, vicino a piscine o ambienti umidi in genere.
14 Oggetti o liquidi caduti nel prodotto - Non inserte mai oggetti di agli genere all'interno del prodotto

attraverso le fissure, potrebbero toccare parti in.
tensione o cortocircuitare componenti che
provocherebbero scosse elettriche o fiamme che potrebbero provocare incendi. Non spruzzate mai liquidi di nessun generse sul prodotto.

15 Pulizia - Scollegate l'alimentazione dell'apparecchio prima di pulirlo. Seguite le istruzioni riportate nella sezione manutenzione. Il cabinet del subwoofer vuo essere pulito spolverandolo con un panno asciutto. Se preferite utilizzare un prodotto spray per la pulizia, non spruzzatelo direttamente sul cabinet, spruzzatelo sul panno. Rimuovete la griglia di protezione, altrimenti il tessuto si potrebbe macchiare, facendo attenzione a non danneggiare la membrana dell'altoparlante. Il panno della griglia puo essere pulito con una spazzola morbida.
16 Fissaggi - Non utilizzato supporti d fissaggio non raccomandi dal produttore, potrebbero creare problemi.
17 Accessori - Non posizionate quello prodotto su carrelli, piedistalli, treppiedi, mensole o tavoli instabili. Il prodotto potrebbe cadere e danneggiarsi o causare danni ad adulti o bambini. Utilizzate solo piedistalli o stand raccomandi dal costruttore o venduti con il prodotto. Ogni installatione di quello prodotto delve sempre seguire le istruzioni di montaggio e devono sempre essere utilizzati accessori raccomandi dal costruttore.
18 Spostamento dell'apparecchio - Il prodotto
posizionato su un supporto devele
semme essere spostato con molta
cautela. Fare movimenti bruschi,
spingere troppo forte o trascinario su
superfici sconnesse potrebbe
causare il rovesciamento dell'apparecchio e del
supporto. Controllate che non ci siano cavi sotto il
tappeto prima di posizionarlo che potrebbero
essere danneggiati dalle punte sulla base. Non
trascinate il prodotto sui piedini che si potrebbero
staccare dal cabinet e danneggiarsi. Fate
attenzione a non procuravi ferite con le punte del
cabinet.
19 Periodi di non utilizzato - Il cavo di alimentazione andrebbe scollegato alla presa di corrente durante temporali o quando l'apparecchio non viene utilizzato per lunghi periodi.
20 Riparazione - Non cercate di riparare da soli quello prodotto, l'apertura o la rimozione di componenti della struttura potrebbe esporre parti in tensione o procurare altri rischi. Per agli tipo di intervento interpellate il centro di assistenza qualificata.
21 Necessità di assistenza tecnica - Scolgate il prodotto dall'alimentazione e consultate il vosto centro di assistenza tecnica autorizzato per le seguenti anomalie:
a Quando il cavo di alimentazione o la spina siano stati danneggiati.

b Se del liquido o degli oggetti siano penetrati nell'apparecchio.
c Se l'apparecchio è stato esesto a pioggia o acqua.
d Se il prodotto non funzione normalmente seguendo le istruzioni. Eseguite la taratura del prodotto solo come descririto sulle istruzioni d'uso, una errata impostazione o modifica di altri componenti potrebbe comportare un notevole lavoro da parte di un technician dell'assistenza per riportare il prodotto alle condizioni originali di funzionamento.
e Se l'apparecchio è stato danneggiato o manomesso.
f Se le prestazioni dell'apparechio dovessero camiare nel tempo, quello indica che necessita un intervento technician.

22 Sostituzione di parti - Quando si rende necessario sostituire un componente, assicuratevi che il centro assistenza utilizzizi solo ricambi originali. Riparazioni con ricambi non appropriati potrebbero danneggiare l'apparecchio e causare rischi di scossa elettrica o incendi.

23 Fusibili principali - Per avere sempre la sicurezza della protezione contro rischi di corto circuiti o danni causati da incendi, utilizzate sempre fusibili appropriati. L'amplificatore è stato costruito per funzionare con una tensione di alimentazione da 100V a 230V alternata, vengono quando utilizzati diversi tipi di fusibili in base alla tensione di rete. Le specifiche dei fusibili da utilizzato, per il corrispondente valore di tensione di rete, sono riportate sul prodotto.
24 Controlli di sicurezza -Dopo agli intervento di manutenzione o riparazione sull'apparecchio, richiedete al technician di effettuare un controllo generale dei dispositivi di sicurezza per assicurarsi che il prodotto operi nelle condizioni ottimali.
25 Campi magnetici - Qesto prodotto create un Campo magnetico diffuso. Non posizionare nessun oggetto che potrebbe venire danneggiato da quello Campo magnetico (ad esempio tevisori a tubo catodico, monitor di computer, cassette audio e video o carte magnetiche) nel raggio di 0,5m dall'apparecchio. Il Campo magnetico potrebbe causare distorsioni dell'imagine prodotta dal tubo catodico del tevisore se posto al di sotto della distance minima consigliata.

Introduzione

Grazie per aver acquistato il subwoofer attivo ASW 825 B&W.

Fin alla sua fondazione nel 1966, la costante filosofia di B&W è stata quella di ricercare una perfetta riproduzione del suono. Questa ricerca ispirata dal fondatore della società, John Bowers, ha comportato

non solo un elevato investimento in Tecnologia audio ed innovazioni, ma haanche significato una costante rivalutazione della musica e della qualità sonora nei film per garantire il massimo rendimento della Tecnologia stessa.

Questo subwoofer è stato progettato per sistemi Home Theater e per aumento le prestazioni dei diffusori "full-range" alle basse frequencee nell'uso audio a 2 canali. Aggiungendo il subwoofer al vostro sistema non solo estende le basse frequencea o ottave inferiori, ma migliorà la purezza della gamma media, riducendo le richieste di basse frequencee ai vostri attuali diffusori.

Vi preghiamo di leggere attendamente quello manuale prima di usare i subwoofer. Tutte le INSTALLazioni audio richiedono alcune prove al fin di utilizzato in maniera ottimale e prodotti e quello manuale vi guiderà in quello procedimento.

Appena collegato il subwoofer alla rete di alimentazione, è importante conoscere le istruzioni di sicurezza e seguire le avertenze.

Conservate quello manuale in un posto sicuro per ulteriori consulazioni.

I prodotto B&W sono distribuiti in più di 60 paesi in tutto il mondo e disponiamo i una rete internazionale di distribitori devoti ed accuratamente selezionati. Se avete un problema che il vosto rivenditore non è in grado di risolverve, i nostri distribitori saranno più che felici di assistervi.

Informazioni per l'ambiente

Tutti i prodotti B&W sono realizzati in conformità con le normative internazionali: Restriction of Hazardous

Substances (RoHS) per apparecchi elettronici edelettrici, ed alle norme Waste Electrical and Electronic Equipment (WEEE). Questi simboli indicano la compatibilità con queste norme, e che il prodotto devesse riciclato o smaltito in ottemperanza a queste direttive. Consultate l'autorità competente locale per maggiori dettagli sulle modalità di smaltimento.

Sbalaggio

(figura 1)

Il modo migliorie per sballare il subwoofer evitando di causare danni è il seguente:

• Aprite totalmente i lembi della scatola e capovolgete il cartone e il suo contento.
• Solvate il cartone togliendolo dal prodotto.

Vi raccomandiamo do conservare l'imballo per un successivo utilizzato.

Oltre a questo manuale, I'imballo dovrebbbe contentere:

1 Subwoffer

1 Pacchetto di accessori contente:

4 piedini in gomma
4 punte
4 dadi di fissaggio

1 Documento di garanzia internazionale.

Uno sguardo al subwoofer

(figura 2)

1 Spia Alimentazione/Standby
2 Controllo VOLUME
3 Controllo FREQUENZA PASSA-BASSO
4 Interrupttore MODE On/Auto/Standby
5 Interruttore di Equalizzazione
6 Interruttore di by-pass del filtro PASSA - BASSO
7 Interrupttore di FASE
8 Connettori LINE IN
9 Connettori LINE OUT
10 Connettori livello LINK OUT
11 Commutatore ACCENSIONE
12 Alloggiamento per fusibile
13 Presa di ingresso di alimentazione

Posizionamento del subwoofer

Poiché il subwoofer riproduce solo note molto bajo, il posizionamento è in quello modo meno impegnativo di quello dei diffusori a gamma estesa. La direzionalità dell'informazione musicale è molto meno pratica e voi avete magiore scelta sul positizionamento dei diffusori per ottenere il miglior effetto. Detto questo, i risultati migliorosi ottengono se il subwoofer viene collocato tra i diffusori satellite o in pressimità di uno di essi. Seutilizzate due subwoofer, è meglio collocarne uno vicino ad agli diffusore satellite.

Collocando il subwoofer dioetroagli ascoltatori,anche in installazioni con suono surround,generalmente create un'immagine inferiore,tuttavia più risultare un compromessoo accettabile nel caso fosse dettato da considerazioni domestiche.

Così come con tutti i diffusori, la vicinanza con le pareti della stanza condizione il suono. Generalmente i bassi augmentano quando più superfici sono molto vicine ai diffusori. Tuttavia, a differenza dei diffusori a gamma estesa, potete sempre riccreare il corretto bilanciamento di tutto ilsystema, modificando il livello del volume del subwoofer. Più la stanza tende ad amplificare le basse frequenze, meno il subwoofer delve lavorare. Ma c'é un inconveniente. Le positioningi d'angolo stimolano magniori risonanze a bassa frequenza nella stanza, rendendo il basso più irregolare.

Non c'è alcuna alternatively alla sperimentazione in quanto la stanza si comporta diversamente, pertanto provate il subwoofer in varie positioni prima di prendere la decisione finale. Un branousicale con una Scala di bassi ascendente e descendente è utile per determinare la linearità della risposta alle basse frequence. Ascoltate gi estremi della gamma dei bassi. La presenza di un subwoofer separato vi consente di ottimizzare le risonanze sonore della stanza indipendente delle collocazione dei diffusori satellite per un'immagine ottimale.

Se il subwoofer delve essere utilizzato in uno spazio angusto(per esempio in un mobile apposto), lo spazio

deve essere ventilato per consentire una sufficiente circolazione d'aria per raffreddare l'unità. Chiedete consiglio al mystro rivenditore.

Il subwoofer viene fornito con quattro piedini a punta.
Le punte trappassano la trama del tappeto fornendo un solido sostegno direttamente sulla superficie del pavimento除去 rompere la trama.

Se il subwoofer deve essere collocato su una superficie delicata, come un pavimento in legno, o collocate un dischetto protettivo sotto agli punta o applicate alippo delle punte i quattro piedini in gomma.

Quando sistmate sua i piedini in gomma sua le punte, avvitate prima completenessi dadi alla filettatura, poi avvitate i piedini saldamente sugli inserti fillettati alla base del cabinet. Se l'unità oscilla, allentate le due punte oppososte che sporgono fino a che il sostegno è stabile poi riavitate i dadi agli inserti.

Controllate che non ci siano cavi sotto il tappeto che potrebbero venire danneggiati dalle punte.

Non spostate ilsystema con le punte applicate perché i piedini conici potrebbero staccarsi dal cabinet e danneggiarlo.

Fate attenzione a non trapassarvi i piedi con le punte.

Collegamenti elettrici

Scollegate tutto l'impianto audio alla rete di alimentazione fine a che i collegamenti di segnale sono stati effettuati e controllati. Ciò evita il rischio di danni nelle mitigamenti vengono effettuali o che quosti possono essere interrotti.

La funzione del subwoofer è quella di ricevere segnali alla catena di amplificazione, dove necessario per l'audio stereo a 2 canali, sud dividere il segnale in frequenze basse e frequenze più alte ed inviare quest'ultime ai diffusiori satellite. Gli ingressi del canale destro e sinistro possono essere uniti in un unico segnale mono alle bassissime frequenza e inviato all'unità subwoofer se necessario.

Il subwoofer più riceveve ed inviare segnali di livello linea atraverso le prese RCA Phono collocate sul pane llo posteriore.

Utilizzate le seguenti indicazioni per scegliere il corretto metodo di cablaggio per la vostra installmenta:

Applicazione: Home Theater

Il subwoofer può essere utilizzato con qualsiasi decoder che abbia un'uscita per subwoofer di livello di linea (normalmente da una presa Phono RCA). La maggior parte dei decoder con finali di potenza integrati erogano il segnale del subwoofer o degli effetti di bassa frequenza (LFE) al livello di linea.

• Decoder con uno o più subwoofer - figura 3.

Applicazione: per audio a 2 canali

Preamplificatori e finali di potenza separati:

a Uno o più subwoofer con uscita abbinata in un segnale mono unico - fig.4

b Due subwoofer con segnale destro e sinistro separati - fig.5

Il subwoofer non è compatible per l'utilizzo con amplificatori integrati a 2 canali.

Uso con più di un subwoofer

Usando più di un'unità in un'unica installmente si può migliorare la resa in quello modo:

• Mantenendo la separazione stereo alla frequenza più basse.
• Sfruttando stanze più grandi.
• Vendendo possiblo un'uscita sonora più elevata - spesso utile per riproduire gli effetti speciali nelle applicazioni Home Theater.
• Regolarizza gli effetti delle risonanze nelle stanze sulle basse frequenze.

Se state utilizzato due subwoofer per un audio a 2 canali, la separazione stereo viene migliorata se agli canale ha il proprio subwoofer, purché ciacuno sa collocato vicino al diffusore satellite importante. Utilizzate solamente i collegamenti mono della figura 4 se non potete collocare agli diffusore vicino al suo diffusore satellite.

Controllo accurato dei collegamenti

Prima di ascoltare la qualità sonora della vostra nuova installmente e di metterla a punto, controllate accuratamente i collegamenti. Troppo spesso gli utenti si lamentano di non riuscire ad ottenere un suono decente nonostante regolino i controllingi per poi scoprir che quale collegamento è stato effettuato male. Assicuratvei che:

• La fase sia corretta - non ci dovrebbero essere collegamenti da positivo a negativo verso i diffusori satellite. Se qualcosa è fuori fase potete notare un suono confuso con un'immagine precisa e fluttuante, una mancanza di bassa frequenze o una combinazione delle due.
• Il canale destro e sinistro non siano invertiti - quello può produire come risultato, per esempio, che I'orchestra si trovi nella posizione opposa o, anticor peggio, che i suoni nel vostrosystema home theater vadano nella direzione opposa all'azione sullo schermo.

Accensione spegnimento

Vi racomandiamo di accendere il subwoofer prima che qualsiasi amplificatore di potenza riceva segnali dal subwoofer. Allo stesso modo, quando lo spegnete, disinserite il subwoofer per ultimo.

L'interruttore MODE standby/auto/on (4) non isola completenessl'amplificatore dall'alimentazione. Conserva un ingresso a bassa alimentazione a un circuito assistiliario censibile.

L'interruttore (4) funziona in quello modo:

On:

Con l'interruttore in questa posizione, l'amplificatore resta acceso e la spia è verde.

Auto:

Non appena si attiva il subwoofer su Auto, l' amplificatore diventa completamente attivo e la spia (1) diventa verde. Dopo un periodo di circa 5 minuti除去 un segnale di ingressso, l' amplificatore ritorna automaticamente in modalità standby e la spia diventa rossa. Quando viene individuato un segnale in ingressso, l' amplificatore diventa automaticamente attivo e la spia diventa verde.

Standby:

In esta posizione l'amplificatore è in standby costante e la luce è rossa.

Se il subwoofer rimarra inattivo per un lungo periodo, vi raccomandiamo di isolarlo dall'alimentazione sua usingo il tasto POWER (11) sua scollegandolo alla presa di corrente.

Regolazione dei comandi

Ci sono 5 comandi da considerare:

Il comando del VOLUME (2)
Il comando di FREQUENZA PASSA-BASSO (3)
L'interruttore di FASE (7)
L'interrutture FILTRO PASSA-BASSO (6)
L'interruptore di EQ (equalizazionale) (5)

Le regolazioni ottimali dipendono dagli altri appearecchi utilizzati con il subwoofer. Seutilizzate più di un subwoofer, assicuratevi che i comandi su ciascuno siano gli stessi.

Utilizzo con decoder home theater

Il subwoofer attivo ASW B&W non è un compone nce certificazione THX®, ma cui essere utilizzato con un preamplificatore THX® se desiderato.

• Spostate il controlo VOLUME in posizione media (ore 12).
• La regolazione del lavoro di FREQUENZA PASSA - BASSO è irrilevante.
• Spostate l'interruttore FASE inizialmente su 0^ .
  Regulate l'interruttore FREQUENZA PASSA - BASSO su OUT.
  Regolate l'interruttore EQ inizialmente in posizione A.

Consultate ancile paragrafo sulla perfetta "messa a punto".

Se avete un'unità di controllo THX®, assicuratevi che la funzione subwoofer sia abilitata. In esta configurazione tutti i filtri e le regolazioni di livello necessarie al subwoofer in tutti i modi risultano inserti. Per la calibrazione di livello, il test di rumore interno e i controlli di livello di canali dovrebbero essere usati. In tutti i casi, i livelli dovrebbero essere regolati in modo tale da ottenere 75dB SPL di pressione sonora (pesato C) nella posizione di ascolto dal segnale test di rumore interno dell'unità di controllo.

Con altri decoder, configurate i diffusori anteriorsurround come "large" o "small" come corretto prima

di regolare i livelli. Utilizzate il segnale interno di verifica del disturbo e i controlli di volume del decoder per regolare i livelli di tutti i diffusori. Cambiate solamente il dato del volume sul subwoofer se non c'è nel decoder gamma sufficiente per raggiungere i giusti livelli.

Misuratori di livello sonoro peu costosi sono facilemente reperibili presso i negoti di elettronica e dovrebbero essere usati per regolare accuratamente i livelli. Fate riferimento al manuale di istruzioni per ulteri di dettagli sulle regolazioni dei livelli.

Utilizzo per l'audio a 2 canali

• Inizialmente regolate il dato del VOLUME in posizione centrale (ore 12).
• Inicialmente regolate la FREQUENZA PASSA - BASSO a 80Hz.
  Regolate l'interruttore di FREQUENZA PASSA - BASSO su IN.
• Inizialmente regolate l'interruttore EQ in posizione A.
• Posizione il commutatore di FASE inizialmente a 0^ .

Vedere auche la sezione "messa a punto".

Messa a punto

Ci sono due regolazioni dell'interruttore EQ. La posizione B viene ottimizzata per consentire al subwoofer di fornire i più alto livelli di ascolto, cioè la posizione A offre una maggiore estensione sulle basse frequenze abbinata ad un suono più controllato.

Audio a 2 canali

Le regolazioni ottimali del commutatore di FASE e della frequenza del filtrlo PASSA - BASSO sono corri cate e dipendonoanche della caratteristica di taglio alle basse frequenze dei diffusori satellte e delle relative posizioni di tutti i diffusori dell'impiano.

Collocate il sistema nella posizione preferita ed ascoltate alcuni brani con un ricco contento diasse frequenza. La regolazione ottimale della FREQUENZA PASSA - BASSO dipende da diverse variabili - la risposta ai bassi e la potenza di pilotaggio dei diffusori satellite, il numero dei subwoofer utilizzati e la loro posizione rispetto ai diffusori. La gamma degli 80-90Hz è un buon punto di partenza per il filtrato PASSA - BASSO. A meno che non vengano utilizzati due subwoofer per garantire un'informazione musicae separata nei canali destro e sinistro, e quosti sono collocati vicino ai diffusori principali, l'utilizzo di una frequenza di taglio più alta può alterare l'immagine stereo e dovrebbe essere presa in considerazione solo nel caso in cui la risposta sui bassi sei diffusori satellite fosse particolaremente limitata.

Ad ogni regolazione della frequenza di taglio, ascoltate, con il commutatore di fase in entrambé le posizioni. Quella corretta vi darà il basso più corsoe quello dipenderà delle caratteristiche di risposta allebasse frequenze dei vostri diffusori satellite e dallerelative distanze del/dei subwoofer e dei satelliti dall'ascoltatore. Quando utilizzate più di un subwoofer,

assicuratevi che ognuno di essi abbia commutatori di fase e di frequenza di taglio nella stessa posizione.

Regolate il loudness del subwoofer rispetto ai diffusori satellite a vostro piacimento. Usate un'ampia varietà di brani per trovare una regolazione ottimale. Se un pezzo musicae ad un livello di regolazione ha un suono eccezzionale, un'alto brano allo stesso livello di loudnesse più risultareccessivement potente. Ascoltate a livelli realistici poiché la percezione del bilanciamento varia in funzione del livello sonoro.

Home Theater

La situazione con l'home theater è in unarto senso diversa dall'audio a 2 canali. Il segnale del subwoofer (LFE) è un canale分校ato più che un'estensione del segnale ai diffusori satellite. Il filtrato PASSA - BASSO viene disattivato perché il decoder fornisce tutti i filtri per qualsiasi diffusore posto su "small". Tuttavia, la posizione dell'interruttore di fase delve èncora essere definita. Normalmente la fase sare alla notevole distanza dagli altri diffusori, oppure l'amplificatore di potenza che pilota gli altri diffusori, inverte per caso il segnale, potrebbe essere consigiliable la posizione 180^ . Ascoltate con l'interruttore in entrambé le posizioni e scegliete quello che fornisce il suono più pieno.

In genere, i decoder hanno un segnale di disturbo calibrato che più essere utilizzato per definite i livelli relativi ai tutti i diffusori, rendendo il compito in un certo senso più simplice che non l'audio a 2 canali. Tuttavia, non temete di alternare le regolazioni seconde le vosre preferenze. E' fin troppo facile lasciarsi trasportare delle possibilità del subwoofer, in particolar modo con alcuni effetti sulle basse frequence. Spesso un'imagine più realistica e una più soddisfacente a lungo termine, è possibile ottenerla regolando il livello del subwoofer più basso del livello di calibrazione standard.

Tutte le applicazioni

Se avete problemi di bassi eccessivi- se alcune note basse sono esuberanti più di altre - probabilitmente avete problemi di interfaccia con l'ambiente d'ascolto ed è consigliabile intervenire sul positizonamento del subwoofer. Quelli che sono sembrare piccoli spostamenti - circa 15 cm - posso sono aver effetti molto rilevanti sul suono. Provate ad alzare il subwoofer dal pavimento spostandoloanche dai lati. L'utilizzo di più subwoofer cui attennare gli effetti delle risonanze della stanza poiché agli subwoofer tenera a stimolare risonanze a frequenze diverse. Se modificare in modo considerevole le distance fra i subwoofer e i diffusori satellite e gli ascoltatori, ridefinite la regolazione della fase. Dovreste anche verificare il livello del subwoofer (utilizzando sia i livelli di uscita dal decoder, sia il controlo volume sull' amplificatore del subwoofer in maniera adeguata) ma solo dopo aver regolato correttamente la fase.

Manutenzione del subwoofer

La superficie del cabinet solitamente va solo spolverata. Se voiteutilizzare un prodotto spray per la pulizia, rimuovete le griglie dal cabinet, tirandole

delicatamente verso l'esterno. Spruzzate il prodotto sul panno, non direttamente sul cabinet. Prima di procedere alla pulizia, provate il prodotto su una piccola area del diffusore, poiché alcuni prodotti per la pulizia potrebbero danneggiare alcune superfici. Evitate prodotti abrasivi, o contententi acidi, alkali o agenti anti-batterici. Non utilizzate prodotti per la pulizia di nessun tipo sugli altoparlanti. Per pulire il tessuto delle griglie, una volta rimoso dal cabinet, potete utilizzato una normale spazzola per tessuto.

Come tutti i materiali naturali,anche il legno del cabinet del diffusore subisce l'influenza degli agenti esterni.Tenete il prodotto lontano da fonti di calore diretto come ad esempio termosifoni o termoconvettori, per evitare il rischio di fessurazioni sulla superficie del cabinet. Il legno è trattato con una laccatura resistente a raggi ultra-violetti per minimizzare le variazioni di tonalità nel tempo, ma è naturale aspettarsi una, seppur minima, variazione di tonalità. La differenza di tonalità potrebbe essere maggiorniente notata confrontando il colore del legno del cabinet con quello nella zona coperta alla griglia di protezione, o in punti che rimangono in ombra, che varieranno la loro tonalità molto più lentamente rispetto ad altre aree del cabinet esposte alla luce. Le differenze di coloro possono essere eliminate esponendo la superficie alla luce del sole fino a che il colore sarea uniforme a tutto il resto del cabinet. Questo processo più richiedere diversi giorni oanche settimane, ma più essere velocizzato, utilizzato con cautela, una lampada a raggi ultra-violetti.

Non usate il subwoofer come un ravolo. Quando è in funzione, gli oggetti lasciati sul piano superiore除去 la vbrare. In particolare, evitate il rischio che li liquidi vengono versati (ad esempio bevande o vasi di fiori).

Se ilsystema non viene usato per parecchio tempo, scollegate il subwoofer alla rete di alimentazione.

Note: il subwoofer si disattiva automaticamente se sovraccaricato. Se ciò accade, ressettate il subwoofer spegnendolo e poi riaccendolo dall'interruttore on/off sul pannello dell'amplificatore.

Garanzia limitata

Questo prodotto è stato progettato e fabbricato secondo i più alli standard qualativi. Tuttavia, nell'improbabile caso di un guasto o malfunzionamento, B&W Group Ltd. e i loro distribitori nazionali garantiscono parti sostitutive e mano d'opera gratuite (alcune eccioni sono possibili) nei paesi in cui è presente un distributore ufficiale B&W.

Questa garanzia limitata è valida per un periodo di cinque anni dallata data di acquisto o di due anni per i componenti elettronici, diffusori attivi inclusi.

Termini e condizioni

1 La garanzia è limitata alla sola riparazione delle appearecchiature. La garanzia non copre iosti di trasporto o nessun altro tipo di costo, né i rischi

derivanti alla rimozione, il trasporto e l'installazione dei prodotti.

2 La garanzia è valida solo per l'acquirente originario e non è trasferibile.
3 Questa garanzia è applicabile solo in caso di materiali e/o fabbricazione difettosi al momento dell'acquisto e non è applicabile nei seguenti casi:
a. danni causati da installmente, connessione o imballaggio incorretti,
b. danni causati da un uso inadeguato del prodotto, diverso dall'uso specificato nel manuale dell'utente, negligenza, modifiche o impiego di componenti non fabbricati o autorizzati da B&W,
c. danni causati da apparecchiature ausiliarie difettose o inadatte,
d. danni causati da incidenti, fulmini, acqua, fiamme, calore, guerra, disordini pubblici o altra causa al di fuori del ragionevole controlo di B&W e dei loro ufficiali distributori,
e. quando il numero di series del prodotto è stato alterato, cancellato, rimioso o reso illeggibile,
f. se riparazioni o modifiche sono state effettuate da persone non autorizzato.
4 Questa garanzia completa le obbligazioni di legge regionali e nazionali dei rivenditori o distributori nazionali e non incide sui diritti del consumatore stabiliti per legge.

Riparazioni in garanzia

Se sono necessarie delle riparazioni, seguire le procedure delineate qui di seguito:

1 Se le apparecchiature sono utilizzate nel paese in cui sono state acquistate, contattare il rivenditore autorizzato B&W da cui sono state acquistate.
2 Se le apparecchiature non sono utilizzate nel paese in cui sono state acquistate, contattare il distributore nazionale B&W nel paese di residenza, che sare jn grado di fornire i dettagli della ditta incaricata delle riparazioni. Contattare B&W nel Regno Unito o visitare il site web per i dettagli dei vari distributori di zona.

Per ricevere assistenza in garanzia, bisognerà esibire, compilata e timbrata dal rivenditore il giorno dell'acquisto, il tagliando di garanzia e lo scontrino d'acquisto originale o altri tipo di prova d'acquisto con data d'acquisto.

Link Out (RCA Phono)

Link Out (RCA Phono)
