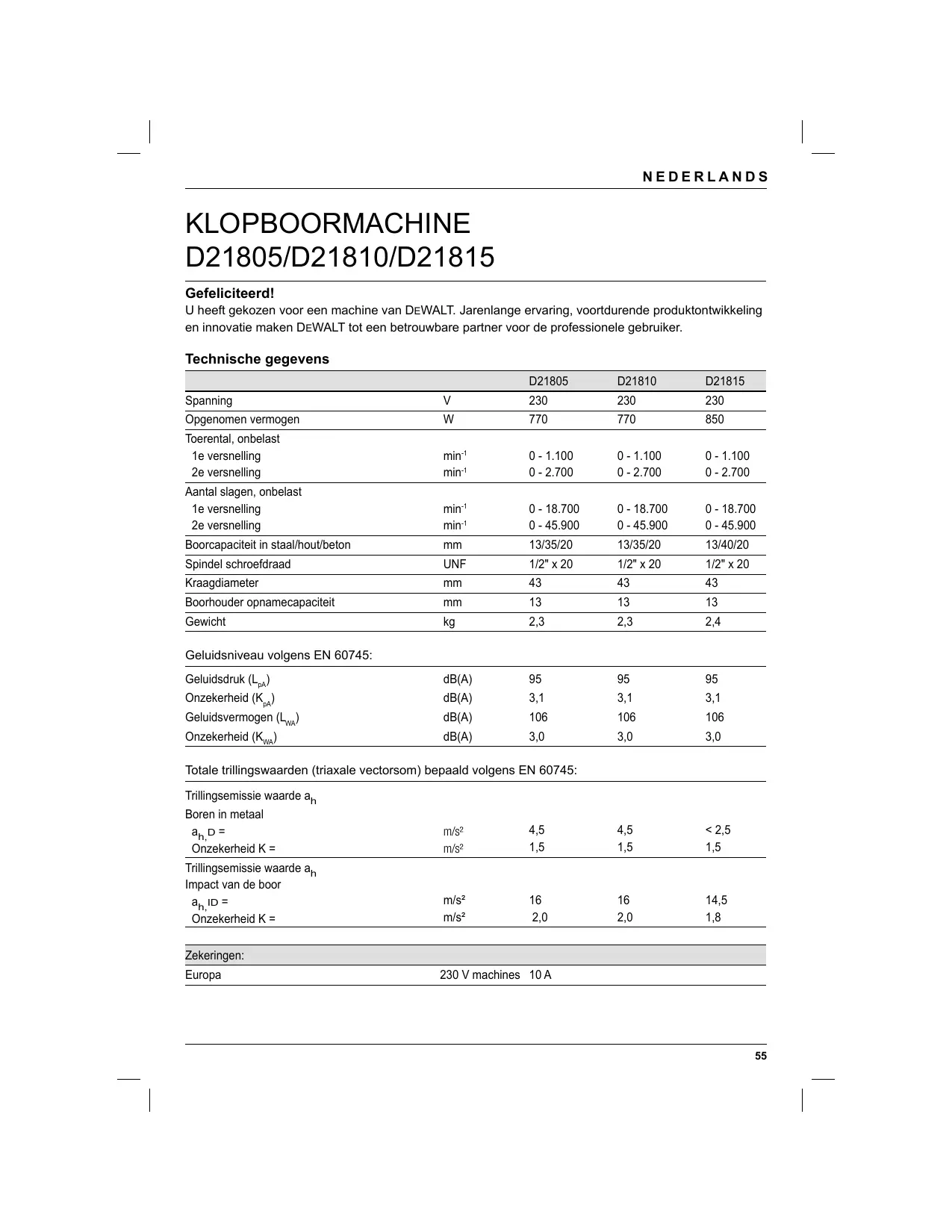

NEDERLANDS KLOPBOORMACHINE D21805/D21810/D21815 Gefeliciteerd! U heeft gekozen voor een machine van DEWALT. Jarenlange ervaring, voortdurende produktontwikkeling en innovatie maken DEWALT tot een betrouwbare partner voor de professionele gebruiker. Technische gegevens D21805 D21810 D21815 Spanning

Toerental, onbelast 1e versnelling 2e versnelling min-1 min-1

Aantal slagen, onbelast 1e versnelling 2e versnelling min-1 min-1

Boorcapaciteit in staal/hout/beton

Boorhouder opnamecapaciteit

Onzekerheid (KWA) dB(A) 3,0 3,0 3,0 Geluidsniveau volgens EN 60745: Totale trillingswaarden (triaxale vectorsom) bepaald volgens EN 60745: Trillingsemissie waarde ah Boren in metaal ah,D = Onzekerheid K = m/s² m/s² 4,5 1,5 4,5 1,5 < 2,5 1,5 Trillingsemissie waarde ah Impact van de boor ah,ID = Onzekerheid K = m/s² m/s²

NEDERLANDS Het trillingsemissieniveau dat is aangegeven in dit informatieblad is gemeten in overeenstemming met een gestandaardiseerde test zoals aangegeven in EN 60745 en deze kan gebruikt worden om verschillende stukken gereedschap met elkaar te vergelijken. Het kan gebruikt worden voor een voorlopige vaststelling van blootstelling. WAARSCHUWING: ● Het aangegeven trillingsemissieniveau vertegenwoordigt de belangrijkste toepassingen van het gereedschap. Maar als het gereedschap wordt gebruikt voor andere toepassingen, met verschillende accessoires of als het niet goed wordt onderhouden, dan kan de trillingsemissie verschillend zijn. Dit kan het blootstellingsniveau aanzienlijk verhogen over de hele werkperiode. ● Een schatting van het blootstellingsniveau voor trilling moet ook rekening houden met hoe vaak het gereedschap uitgeschakeld is of wanneer het gereedschap wel aan staat maar niet daadwerkelijk gebruikt wordt. Dit kan het blootstellingsniveau aanzienlijk verlagen over de hele werkperiode. ● Bepaal extra veiligheidsmaatregelen om de gebruiker te beschermen tegen trillingseffecten zoals: onderhoud het gereedschap en de accessoires, houd de handen warm, organisatie van werkpatronen. VOORZICHTIG: Wijst op een mogelijk gevaarlijke situatie die, indien niet vermeden, kan leiden tot kleine of matige letsels. VOORZICHTIG: Indien gebruikt zonder het veiligheidsalarmsymbool wijst dit op een mogelijk gevaarlijke situatie die, indien niet vermeden, kan leiden tot schade aan eigendommen. Wijst op risico van een elektrische schok. Wijst op brandgevaar. EG-Verklaring van overeenstemming D21805/D21810/D21815 DEWALT verklaart dat deze elektrische machines in overeenstemming zijn met: 98/37/EG (tot 28 december 2009), 2006/42/EG (vanaf 29 december 2009), 2004/108/EG, EN 55014-1, EN 55014-2, EN 61000-3-2 & EN 61000-3-3, EN 60745-1, EN 60745-2-1. Neem voor meer informatie contact op met DEWALT, zie het adres hieronder of op de achterkant van deze handleiding. Ondergetekende is verantwoordelijk voor het samenstellen van het technische bestand en legt deze verklaring af namens DEWALT. Definities: Veiligheidsrichtlijnen De definities hieronder beschrijven de ernstgraad voor elk signaalwoord. Gelieve de handleiding te lezen en op deze symbolen te letten. GEVAAR: Wijst op een dreigende gevaarlijke situatie die, indien niet vermeden, zal leiden tot de dood of ernstige verwondingen. WAARSCHUWING: Wijst op een mogelijk gevaarlijke situatie die, indien niet vermeden, zou kunnen leiden tot de dood of ernstige letsels.

Horst Großmann Vice-president Techniek en Productontwikkeling DEWALT, Richard-Klinger-Straße 11 D-65510, Idstein, Duitsland

NEDERLANDS Veiligheidsinstructies WAARSCHUWING: lees de handleiding met instructies om de kans op letsels te verminderen. Algemene veiligheidswaarschuwingen voor elektrische werktuigen WAARSCHUWING: Lees alle veiligheidswaarschuwingen en alle instructies. Geen acht slaan op de waarschuwingen en instructies kan leiden tot een elektrische schok, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor later gebruik De term 'elektrisch gereedschap' in de waarschuwingen verwijst naar uw elektrische gereedschap met netvoeding (met snoer) of accugedreven (snoerloos) elektrisch gereedschap. 1 Veiligheid van het werkgebied a Houd het werkgebied schoon en zorg voor goede verlichting. Rommelige of donkere plekken vragen om ongelukken. b Gebruik geen elektrisch werktuig in een explosieve omgeving, zoals in de buurt van brandbare vloeistoffen, gassen of stof. Elektrische werktuigen creëren vonken waardoor stof of dampen vuur kunnen vatten. c Houd kinderen en omstanders op een afstand tijdens het gebruik van een elektrisch werktuig. Verstrooidheid kan leiden tot verlies van controle over het werktuig. 2 Elektrische veiligheid a Stekkers van elektrische werktuigen mogen alleen worden gebruikt in een geschikt stopcontact. Pas de stekker op geen enkele manier aan. Gebruik geen adapterstekkers met een geaard elektrisch werktuig. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico van elektrische schokken. b Vermijd lichaamscontact met geaarde oppervlakten zoals leidingen, radiatoren, fornuizen en koelkasten. Er bestaat een verhoogd risico voor elektrische schokken als uw lichaam geaard is. c Stel elektrische werktuigen niet bloot aan regen of water. Als er water in elektrische werktuigen terechtkomt, neemt het risico van een elektrische schok toe. d Gebruik het snoer niet verkeerd. Gebruik het snoer nooit om een elektrisch werktuig te verplaatsen, te slepen of de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe kanten of bewegende delen. Beschadigde of verwarde snoeren verhogen het risico van een elektrische schok. e Als u een elektrisch werktuig buiten bedient, gebruik dan een verlengsnoer dat geschikt is voor gebruik in de open lucht. Het gebruik van een snoer dat geschikt is voor gebruik in de open lucht, vermindert het risico van een elektrische schok. f Indien het bedienen van een elektrisch gereedschap in een vochtige plaats niet kan worden vermeden, gebruik dan een voeding beschermd door een RCD (residustroomapparaat). Het gebruik van een RCD verlaagt het risico van elektrische schokken. 3 Persoonlijke veiligheid a Blijf alert, kijk naar wat u doet en gebruik uw gezond verstand als u elektrische werktuigen gebruikt. Gebruik geen elektrische werktuigen als u moe of onder de invloed van drugs, alcohol of medicijnen bent. Een moment van onoplettendheid tijdens het gebruik van een elektrisch werktuig kan leiden tot ernstig letsel. b Gebruik een beschermende uitrusting. Draag altijd oogbescherming. Het gebruik van veiligheidsuitrustingen zoals een stofmasker, antislip-veiligheidsschoenen, een helm of gehoorbescherming, vermindert de kans op letsels.

NEDERLANDS c Vermijd dat het werktuig onopzettelijk start. Zorg ervoor dat de schakelaar in de stand 'uit' is voordat u aansluit op de stroombron en/of accu bij het opnemen of verdragen van het gereedschap. Als u elektrische werktuigen met uw vinger op de schakelaar verplaatst, of een elektrisch werktuig aansluit met de schakelaar al aan, kan dit ongevallen tot gevolg hebben. d Verwijder alle afstelsleutels of moersleutels voordat u het elektrische werktuig aanzet. Een moersleutel of afstelsleutel die nog vastzit aan een draaiend onderdeel van het elektrische werktuig, kan tot letsels leiden. e Reik niet te ver. Sta stevig op de grond en behoud voortdurend uw evenwicht. Hierdoor hebt u in onverwachte omstandigheden een betere controle over het elektrische werktuig. f Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vastraken in bewegende onderdelen. g Als er hulpmiddelen zijn geleverd voor de verbinding van voorzieningen voor stofafvoer en stofverzameling, zorg dan ervoor dat ze aangesloten zijn en op de juiste manier worden gebruikt. Stofverzameling kan aan stof gerelateerde gevaren beperken. 4 Het gebruik en onderhoud van elektrische werktuigen a Forceer het elektrische werktuig niet. Gebruik het juiste elektrische werktuig voor uw toepassing. Het gereedschap zal zijn werk beter en veiliger doen tegen de snelheid waarvoor het is bedoeld. b Gebruik het elektrische werktuig niet als de schakelaar het niet in- en uitschakelt. Elk werktuig dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd. c Koppel de stekker los van de stroombron en/of accu van het elektrische gereedschap voordat u aanpassingen aanbrengt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve

veiligheidsmaatregelen verminderen het risico dat het elektrische werktuig toevallig wordt geactiveerd. d Bewaar elektrische werktuigen die niet worden gebruikt buiten het bereik van kinderen en laat mensen die niet vertrouwd zijn met het elektrische werktuig of met deze instructies het elektrische werktuig niet gebruiken. Elektrische werktuigen zijn gevaarlijk in de handen van onervaren gebruikers. e Onderhoud elektrische werktuigen. Controleer op foutieve uitlijning of vastlopen van beweegbare delen, gebroken onderdelen of een andere omstandigheid die de werking van het elektrische werktuig kan beïnvloeden. Als het elektrische werktuig beschadigd is, laat dit dan repareren voordat u het gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrische werktuigen. f Houd zaagwerktuigen scherp en schoon. Goed onderhouden zaagwerktuigen met scherpe zaagkanten zullen minder snel vastlopen en zijn makkelijker te gebruiken. g Gebruik het elektrische werktuig, hulpstukken e.d. overeenkomstig deze instructies en houd daarbij rekening met de werkomstandigheden en het uit te voeren werk. Het gebruik van het elektrische werktuig voor handelingen die afwijken van die waarvoor het werktuig bedoeld is, zou een gevaarlijke situatie tot gevolg kunnen hebben. 5 Service a Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft. Aanvullende veiligheidsinstructies voor klopboormachines ● Draag oorbeschermers bij klopboormachines. Blootstelling aan lawaai kan gehoorbeschadiging veroorzaken. ● Gebruik de handgrepen die met de machine worden meegeleverd. Het niet in bedwang kunnen houden van de machine kan leiden tot lichamelijk letsel. NEDERLANDS ● Houd de machine alleen aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het zaagblad verborgen stroomleidingen of de eigen machinekabel kan raken. Het contact met een onder spanning staande leiding zet ook de zichtbare metalen machinedelen onder spanning en leidt tot een elektrische schok. Restrisico's Ondanks de van toepassing zijnde veiligheidsvoorschriften en het aanbrengen van beveiligingen blijven bepaalde restrisico's aanwezig. Dit zijn: ● Gevaar voor gehoorbeschadiging. ● Gevaar voor lichamelijk letsel door rondvliegende deeltjes. ● Gevaar voor brandwonden door accessoires die tijdens gebruik heet worden. ● Gevaar voor lichamelijk letsel door langdurig gebruik. ● Gevaar voor klemmen van de vingers bij het verwisselen van het accessoire. ● Gezondheidsrisico door het inademen van stof, met name bij het werken in steen, beton en/of metselwerk. Markeringen op gereedschap De volgende pictogrammen worden afgebeeld op het gereedschap: Beschrijving (fig. A) WAARSCHUWING: Verander nooit het elektrische gereedschap of enig onderdeel daarvan. Dit kan leiden tot schade of lichamelijke verwondingen. Gebruik volgens bestemming Uw klopboormachine D21805/D21810/D21815 is ontworpen voor professioneel boren, klopboren en schroeven. NIET gebruiken in vochtige omstandigheden of in de nabijheid van ontvlambare vloeistoffen of gassen. Deze klopboormachine is een professioneel gereedschap. HOUD het gereedschap uit de nabijheid van kinderen. Toezicht is vereist als onervaren bedieners dit gereedschap gebruiken. 1 Schakelaar voor elektronisch regelbaar toerental 2 Blokkeerknop 3 L/R-schakelaar 4 Mechanische toerenomschakelaar 5 Keuzeschakelaar boren/klopboren 6 Zijhandgreep 7 Diepte-aanslag 8 Tandkransboorhouder 9 Tandkrans 10 Boorhoudersleutel Elektrische veiligheid Lees voor gebruik de gebruiksaanwijzing. Inhoud van de verpakking De verpakking bevat: 1 Klopboormachine 1 Zijhandgreep 1 Diepte-aanslag 1 Boorhoudersleutel 1 Transportkoffer (alleen voor K-modellen) 1 Handleiding 1 Onderdelentekening ● Controleer de machine, losse onderdelen en accessoires op transportschade. ● Lees deze handleiding rustig en zorgvuldig door voordat u met de machine gaat werken. De elektrische motor is ontwikkeld voor een bepaalde netspanning. Controleer altijd of uw netspanning overeenkomt met de waarde op het typeplaatje. Uw DEWALT-machine is dubbel geïsoleerd overeenkomstig EN 60745; een aarddraad is dan ook niet nodig. Indien het voedingssnoer beschadigd is, moet het worden vervangen door een speciaal vervaardigd snoer dat verkrijgbaar is via de DEWALTonderhoudsafdeling. Gebruik van verlengsnoeren Wanneer een verlengsnoer wordt gebruikt, neem dan een goedgekeurd verlengsnoer, dat geschikt is

NEDERLANDS voor het vermogen van de machine (zie technische gegevens). De aders moeten minimaal een doorsnede hebben van 1,5 mm2. Wanneer het verlengsnoer op een haspel zit, rol het snoer dan helemaal af. Monteren en instellen WAARSCHUWING: Haal vóór het monteren en instellen altijd de stekker uit het stopcontact. Kiezen van de functie (fig. B) De machine heeft twee verschillende bedrijfsmodes: Boren: boren in staal, hout en kunststoffen. Klopboren: gelijktijdig boren en hameren in beton en steenachtige materialen. ● Kies de gewenste boorstand met behulp van de keuzeschakelaar boren/klopboren (5). Plaatsen en verwijderen van een boortje of schroevedraaierbit (fig. A) ● Open de boorhouder door de kraag (9) linksom te draaien en plaats het boortje of de schroevedraaierbit. ● Steek de boorhoudersleutel (10) in één van de drie gaten aan de zijkant van de boorhouder en draai de sleutel rechtsom tot het boortje goed vastzit. ● Ga voor het verwijderen van het boortje in omgekeerde volgorde te werk. Aanbrengen van de zijhandgreep (fig. A) De zijhandgreep (6) kan worden gemonteerd voor linkshandige of rechtshandige gebruikers. WAARSCHUWING: Zorg altijd voor een juiste bevestiging van de zijhandgreep. ● Draai de zijhandgreep los. ● Voor rechtshandige gebruikers: houd de zijhandgreep aan de linkerkant van de machine

en schuif de klem over de kraag achter de boorhouder. ● Voor linkshandige gebruikers: houd de zijhandgreep aan de rechterkant van de machine en schuif de klem over de kraag achter de boorhouder. ● Draai de handgreep in de gewenste stand en zet hem vast. Instellen van de boordiepte (fig. C) ● Plaats het juiste boortje in de boorhouder. ● Draai de zijhandgreep (6) enkele slagen los. ● Plaats de diepte-aanslag (7) in het gat in de klem van zijhandgreep. ● Stel de gewenste boordiepte in zoals afgebeeld. ● Zet de zijhandgreep vast. L/R-schakelaar (fig. A) ● Stel de gewenste draairichting in met behulp van de L/R-schakelaar (3). WAARSCHUWING: Wijzig de draairichting uitsluitend als de machine volledig stilstaat. Mechanische toerenomschakelaar (fig. D) Uw machine is uitgerust met een mechanische toerenomschakelaar (4) waarmee de verhouding tussen toerental en koppel kan worden gewijzigd. ● Laat de schakelaar voor elektronisch regelbaar toerental los en kies de gewenste stand bij stilstaande of onbelast draaiende motor. De schakelaar moet altijd recht tegenover de pijl op het motorhuis staan: 1 lage snelheid/hoog koppel (boren van grote gaten, in- en uitdraaien van grote schroeven) 2 hoge snelheid/laag koppel (boren van kleinere gaten, boren in hout) Zie voor informatie over de snelheden de technische gegevens. ● Verdraai de schakelaar niet bij volle belasting of tijdens het gebruik. Verwijderen van de boorhouder (fig. E & F) ● Open de boorhouder zover mogelijk. ● Steek een schroevendraaier in de boorhouder en verwijder de borgschroef (11) door deze rechtsom te draaien. NEDERLANDS ● Klem een inbussleutel in de boorhouder en tik met een hamer op de sleutel. Aanwijzingen voor gebruik WAARSCHUWING: ● Neem altijd de veiligheidsinstructies in acht en houdt u aan de geldende voorschriften. ● Let op de eventueel aanwezige gas-, water- en elektriciteitsleidingen. ● Forceer de machine niet. Overmatige druk op de machine versnelt het boren niet maar resulteert juist in slechtere prestaties en voortijdige slijtage van de machine. In- en uitdraaien van schroeven ● Kies de gewenste draairichting. ● Kies de boorstand. ● Druk op de schakelaar (1). Onderhoud Uw DEWALT-machine is ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Een juiste behandeling en regelmatige reiniging van de machine garanderen een hoge levensduur. WAARSCHUWING: Om het risico van letsel te beperken: schakel het gereedschap uit en ontkoppel het van de voeding voordat u toebehoren aanbreng of verwijdert, het gereedschap instelt of verandert, of reparaties uitvoert. Wees ervan verzekerd dat de machine is uitgeschakeld. Het per ongeluk opstarten kan leiden tot lichamelijk letsel. Voor gebruik: ● Plaats het juiste boortje. ● Markeer de plaats waar het gat moet worden geboord. In- en uitschakelen (fig. A) ● Druk op de schakelaar (1) om de machine te starten. Het toerental van de machine wordt bepaald door de druk die op de schakelaar wordt uitgeoefend. ● Druk, indien gewenst, op de blokkeerknop (2) voor continu bedrijf en laat de schakelaar los. De blokkeerknop werkt alleen met de L/Rschakelaar in de R-stand en op volle snelheid. ● Stop de machine door de schakelaar los te laten. ● Schakel het continu bedrijf uit door de schakelaar kort in te drukken en deze meteen weer los te laten. Schakel altijd de machine uit wanneer het werk is beëindigd en voordat u de stekker uit het stopcontact haalt. Klopboren (fig. A) ● Kies de klopboorstand. ● Druk op de schakelaar (1). Boren (fig. A) ● Kies de boorstand. ● Druk op de schakelaar (1). Smering Uw machine heeft geen extra smering nodig. Reinigen WAARSCHUWING: Blaas vuil en stof met droge lucht uit de behuizing als vuil zich zichtbaar opstapelt in en rond de ventilatieopeningen. Draag een goedgekeurde oogbescherming en goedgekeurd stofmasker bij het uitvoeren van deze procedure. WAARSCHUWING: Nooit oplosmiddelen of andere scherpe chemicaliën gebruiken om niet-metalen onderdelen van het werktuig te reinigen. Deze chemische stoffen kunnen het materiaal gebruikt in deze onderdelen verzwakken. Gebruik een doek die

NEDERLANDS alleen met water en een milde zeep is bevochtigd. Laat nooit een vloeistof in het gereedschap lopen en dompel nooit enig deel van het gereedschap onder in vloeistof. Opties Uw dealer verstrekt u graag de nodige informatie over de juiste accessoires. WAARSCHUWING: Omdat hulpstukken, behalve die aangeboden door DEWALT, niet zijn getest met dit product, kan het gebruik ervan met dit werktuig gevaarlijk zijn. Om het risico van letsel te beperken, mogen uitsluitend hulpstukken worden gebruikt die zijn aanbevolen door DEWALT. Milieu U kunt het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van onze servicecentra en meer informatie m.b.t. onze klantenservice vinden op het volgende Internet-adres: www.2helpU.com GARANTIE

• 30 DAGEN GEEN RISICO TEVREDENHEIDSGARANTIE • Indien uw DEWALT-machine, om welke reden dan ook, niet geheel aan uw verwachtingen voldoet, brengt u de machine dan compleet zoals bij de aankoop en binnen de 30 dagen terug naar het erkend DEWALT verkooppunt waar u het toestel heeft gekocht, samen met uw aankoopbewijs. U ontvangt een nieuw toestel of het aankoopbedrag wordt terugbetaald.
• EEN JAAR GRATIS SERVICECONTRACT • Gescheiden inzameling. Dit product mag niet met het gewone huishoudelijke afval worden weggegooid. Wanneer uw oude DEWALT-product aan vervanging toe is of het u niet langer van dienst kan zijn, gooi het dan niet bij het huishoudelijk afval. Zorg ervoor dat het product gescheiden kan worden ingezameld. Door gebruikte producten en verpakkingen gescheiden in te zamelen, worden de materialen gerecycled en opnieuw gebruikt. Hergebruik van gerecyclede materialen voorkomt milieuvervuiling en vermindert de vraag naar grondstoffen. Inzamelpunten voor gescheiden inzameling van electrische huishoudproducten bij gemeentelijke vuilnisbergen of bij de verkoper waar u een nieuw product koopt, kunnen aan plaatselijke voorschriften gebonden zijn. DEWALT biedt de mogelijkheid tot inzamelen en recyclen van afgedankte DEWALT-producten. Om gebruik te maken van deze service, retourneert u het product naar een van de erkende servicecentra, die deze producten voor ons verzamelt.

Als u onderhoud of service nodig hebt voor uw DEWALT werktuig binnen de 12 maanden na uw aankoop, zal dit gratis worden geleverd bij een bevoegde DEWALT reparateur. U dient een aankoopbewijs voor te leggen. Dit omvat werkuren en vervangingsonderdelen voor elektrisch gereedschap. Dit omvat geen toebehoren.

• EEN JAAR VOLLEDIGE GARANTIE • Als uw DEWALT product gebreken vertoont die te wijten zijn aan slechte materialen of vakmanschap binnen 12 maanden na aankoop, garanderen wij dat we alle defectieve onderdelen gratis zullen vervangen of, naar onze keuze, de eenheid gratis zullen vervangen mits:
• Het product niet verkeerd werd gebruikt.
• Onbevoegde personen niet getracht hebben herstellingen uit te voeren.
• Bewijs van aankoop is geleverd. Deze garantie wordt aangeboden als een extra voordeel en vormt een aanvulling op de wettelijke rechten van klanten. Voor het adres van uw dichtstbijzijnde erkende DEWALT reparateur verwijzen we naar het telefoonnummer op de achterzijde van deze handleiding. Of u kunt een lijst met bevoegde DEWALT reparateurs en alle gegevens over onze herstellingsdienst en contactinformatie vinden op www.2helpU.com. NORSK SLAGBOREMASKIN D21805/D21810/D21815 Gratulerer! Du har valgt et DEWALT verktøy. Årelang erfaring, konstant produktutvikling og fornyelse gjør DEWALT til en av de mest pålitelige partnere for profesjonelle brukere. Tekniske data D21805 D21810 D21815 Spenning
