GEBRUIKSAANWIJZING PBN1110X PROGRESS

Waarschuwingen en belangrijke veiligheidsinstrumentes 47
Beschrijving van het apparatus 47
Bediening 48
Voor het eerste gezruik 49
Bereidingswijzen in de oven 50
Bak-tabellen 53
Reiniging en onderhoud 55
Storingen-Wat moet u doeon? 60
Technische gegevens 61
Voor de installateur 62

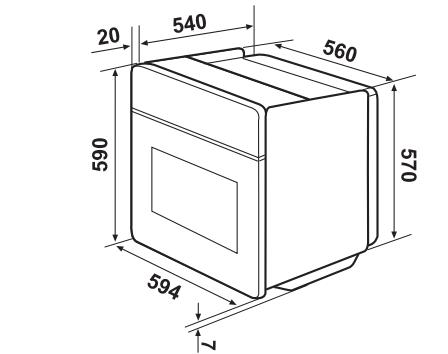

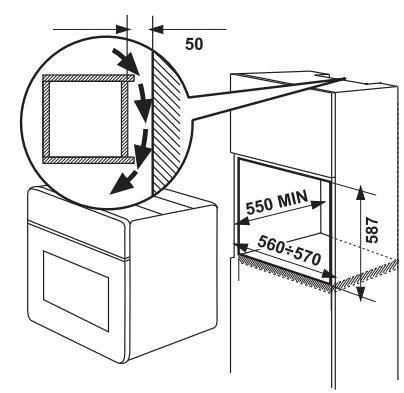

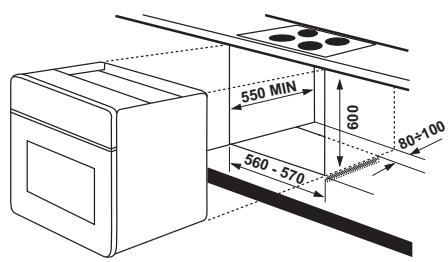

Instructies voor de inbouw 63
Klantenservice 64

Handleiding voor de gebruiksaanwijzing

Veiligheidsinstructies

Stap-voor-stap-handleiding

Adviezen

Milieu-informatie

Dit apparaat voldoet aan de volgende EU-richtlijnen:

• 2006/95 (laagspanningsrichtlijn);
• 89/336 (EMC-richtlijn);
• 93/68 (Algemene richtig);

en de waarop volgende wijzigingen.

FABRIKANT:

ELECTROLUX HOME PRODUCTS ITALY S.p.A.

VialeBologna,298

47100 FORLI (Italie)

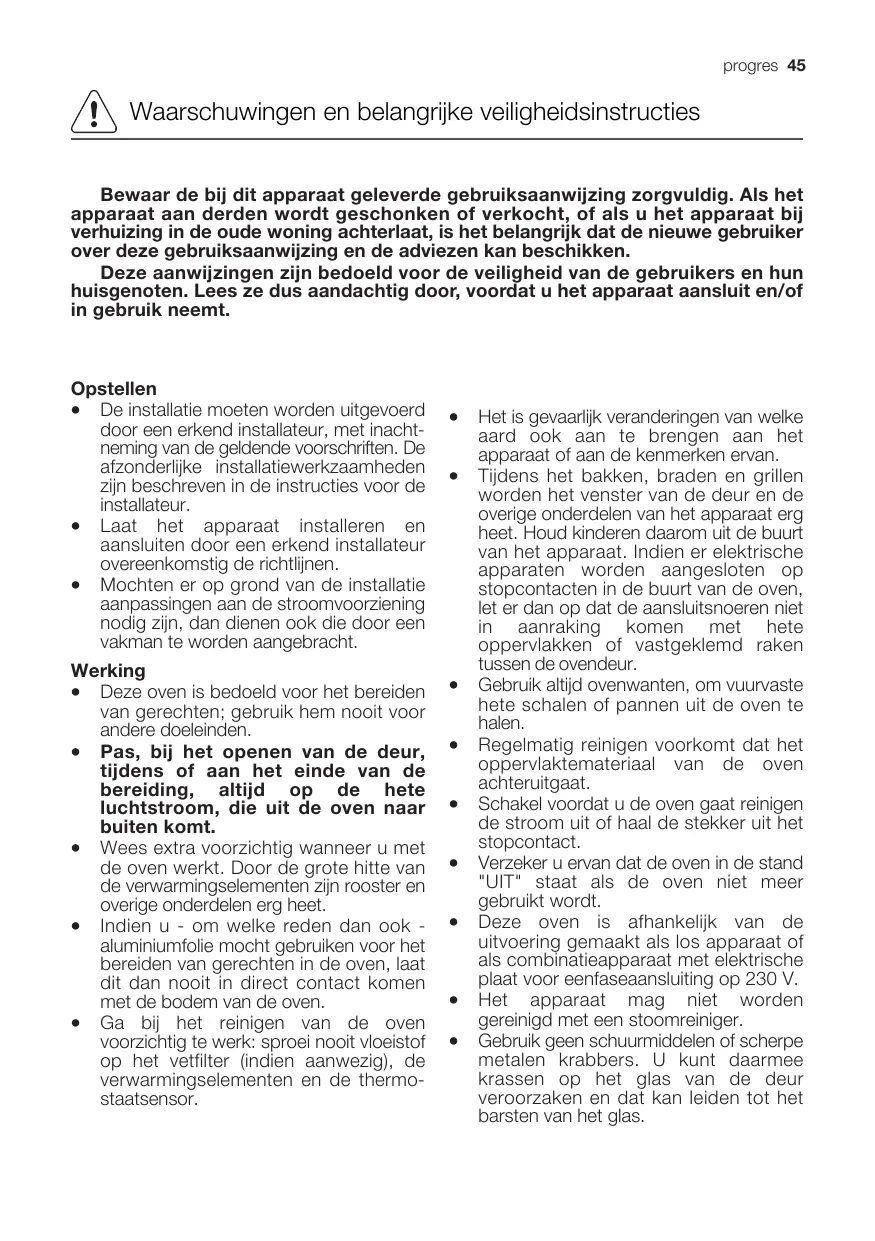

Waarschuwingen en belangrijke veiligheidsinstructies

Bewaar de bij dit apparaat geleverde gebruiksaanwijzing zorgvuldig. Als het apparaat aan derden worden geschonken of verkocht, of als u het apparaat bij verhuizing in de oude woning achefterlaat, is het belangrijk dat de neue gebruiker over.Deze gebruiksaanwijzing en de adviezen kan beschikken.

Deze aanwijzingen zijn bedoeld voor de verilgheid van de gebruikers en hun huisgenoten. Lees ze dus aandachtig door, voordat u het apparaat aansluit en/of in gebruik neemt.

Opstellen

• De installmentie要去en worden UITgevoerd door een erkend installer, met inacht-neming van de geldende voorschriften. De afzonderlijke installmentiewerkzaamheden zijn beschreiben in de instructies voor de installerat.
• Laat het apparaat installereren en aansluiten door een erkend installereur overeenkomstig de richtlijnen.
• Mochten er op grond van de installment aanpassingen aan de stroomvoorziening nodig+zijn, dan dieren ook die door eenvakman te worden aangebracht.

Werking

• Deze oven is bedoeld voor het bereiden van gerechten; gelebruik hem nooit voor andere doeleinden.
• Pas, bij het openen van de deur,ijdens of aan het einde van de bereiding, alsijd op de hete luchtstroom, dieuit de oven maar buiten komt.
• Wees extra voorzichtig wanner u met de oven werkt. Door de grote但它 van de verwarmingselementen zijn rooster en overige onderdelen erg heb.

• Indien u - om welke reden dan ook - aluminiumfolie macht gebruiken voor het bereiden van gerechten in de oven, maar dit dan nooit in direct contact komen met de bodem van de oven.
  Ga bij het reinigen van de oven voorzichtig te werk: spreoi nooit vloeistof op het vetfilter (indien aanwezig), de verwarmingselementen en de thermostaatsensor.

• Het is gevaarlijk veranderingen van welke aard ook aan te brengen aan het apparaat of aan de kenmerken ervan.
  Tijdens het bakken, braden en grillen worden het venster van de deur en de overige onderdelen van het apparaat erg heet. Houd kinderen aanom uit de buurt van het apparaat. Indien er elektrische apparaten worden aangesloten op stopcontacten in de buurt van de oven, let er dan op dat de aansluitsnoeren nicht in aanraking komen met heteoppervlakken of vastgeklemd raken tussen de overdeur.

• Gebruik.altijd ovenwanten,om vuurvaste hete schalen of pannen uit de oven te halen.
• Regelmatig reinigen voorkomt dat het oppervlaktemateriaal van de ovenchteruitgaat.
  Schakel Voordat u de oven gaat reinigen de stroom uit of haal de stekker uit het stopcontact.
• Verzeker uervaan dat de oven in de stand "UIT" staat als de oven nicht meer gebruikt worden.
• Deze oven is afhankelijk van deuitvoering gemaatk als los apparaat of als combinatieapparaat met elektrische planta voor eenfaseaansluiting op 230 V.
• Het apparaat mag nicht worden gereinigd met een stoomreiniger.
• Gebruik geen schuurmiddelen of scherpe metalen krabbers. U kunt daarmee krassen op het glas van de deur veroorzaken en dat kan leiden tot het barsten van het glas.

• Dit apparaat is bedoeld voor gebruik door volwassenen. Het is gevaarlijk om het door kinderen teLATEN gebruiken of hen ermee teLATEN spelien.
• Houd kinderen uit de buurt, zolang de oven in werkung is. Ook nedat u de oven heeft uitgeschakeld, blijft de deur nog lange hijd heet.
• Het apparaat mag door kinderen of Personen die op grond van hun fysieke, sensorische of geestelijkke capaciteiten of door hun gebrek aan ervaring en kennis Niet in staat+zijn het apparaat op een veilige manier te gebruiken, alleen onder toezicht of na voldoende instructie door een verantwoordelijke persoon worden gebruikt, dieervoort zorgt dat zich bewust+zijn van de bevaren die uitgaan van het apparaat.

Afvalverwerking

Verpakkingsmaterialaal

• De verpakkingsmaterialen zijn milieuvriendelijk en herbruikbaar. De kunststofdelen zijn gekenmerkt, bijv. >PE>, >PS< etc. Gooi de verpakkingsmaterialen volgens hun markering weg bij de gemeentelijk inzamelpunten in de waarvoor bedoelde inzamelcontainers.

Oud apparatus

• Het symbolism op het product of op de verpakking geeft aan dat dit apparaat Niet behandeld mag worden als normaal huishoudelijk afval, maar ingeleverd要去en bij een inzamelingspunt voor recycling van elektrische en elektronische apparaten. Door uw bijdrage aan de juiste afvalverwerking van dit product helpt u het milieu en de gezondheid van uw medemensen te beschermen. Het milieu en de gezondheid worden door verkeerde afvalverwerking in gevaar gebracht. Meer informatie over de recycling van dit product krijgt u op het gemeentehuis, uw vuilnisophaaldienst of bij de winkel waar u het product heeft gekocht.

Let op: Om te zorgen dat het apparaat geen gevaar vormt要去 de stekker onbruikbaar gemaatk worden voordat u het apparaat weggooit.

Maak het apparaat hiervoor los van de stroomvoorziening en verwijder het elektriciteitssnoer van het apparaat.

Klantenservice

• Laat inspectie- en/of herstelwerkzaamheden uitvoeren door de service-afdeling van de fabrikant of door een service-afdeling die door de fabrikant geauthoriseerd is en gebruik alleen originele onderdelen.
• Reparaties aan elektrische apparaten mogen alleen door vakmensen worden uitgevoerd. Reparaties die door niedeskundige Personen uitgevoerd worden, können tot schade of letsel leiden.

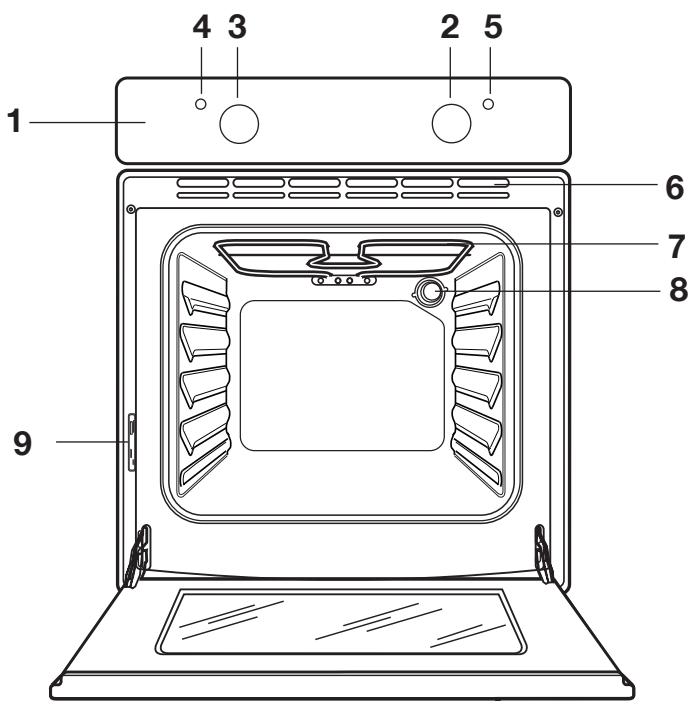

1. Bedieningspaneel
2. Ovenregelaar
3. Thermostaatknop
4. Thermostaatknop - controle-indicatie

5. Controlelampje

6. Ventilatiesleuf voor afkoelventilatie

7. Grill
8. Binnenverlichting

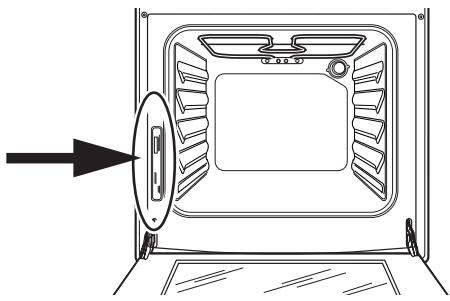

9. Typeplaatje

Accessoires

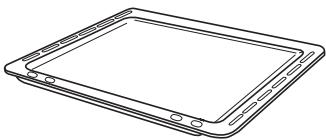

Bakplaat

Rooster

Ovenregelaar

0 Ovenuitgeschakeld

Indicatielampje

Het indicatielampje brandt wanner de ovenregelaar worden ingesteld.

Thermostaatknop

Draai de thermostaatknopaar links, om temperaturen tussen 50^ en 250^ te selectoren.

Thermostaatknop - contro-indicatie

Deze controle-indicatie brandt wanner aan de thermostaatknop worden gedraaid. Het lampje blijft branden tot de gewenste temperatuur is bereikt. Daarna要去 het knipperen om aan te geven dat de temperatuur in stand worden gehonden.

Veiligheidsthermostat

Omte voorkomen dat de oven oververhit raakt (door onjuist gebruik van het apparaat of vanwege defekte onderdelen), is de oven voorzien van een veiligheidsthermostat die indien nodig de stroomtoevoer onderbreekt. Zodra de temperatuur is gedaald, worden de oven automatisch wee ingeschakeld.

Als de veiligheidsthermostat is geactiveerd vanwege onjuist gebruik van het apparaat, hoeft u (nadat de oven is afgekoeld) alleen de fout te verhelppen. Is de thermostat echter geactiveerd vanwege een defect onderdeel, neem dan contact op met de klantenservice.

Koelventilator

De oven is uitgerust met een koelventilator, die het bedieningspaneel, de instelknoppen en de greep van de overdeur koelt. De koelventilator wordt automatisch ingeschakeld wanner de oven in werkig is. De warme lucht worden door de opening naast de ovendeurgreep wegbeblazen. De koelventilator wordt uitgeschakeld wanner de ovenfunctieschakelaar in de stand "0" worden gezet.

Verwijder al het verpakkingsmaterial, zowel aan de buitenkant als aan de binnenkant van de oven, voordat u de oven in gebruik neemt.

Voordat u de oven in gebruik neemt, moet de oven eén keer opgewarmed worden zonder dat u er gerechten in geplaatst hebft.

Gedurende dezeijd kan er een onaanganam luchtje ontstaan. Dit is—helemaal normal. Het wordenveroorzaakt door fabricageresten.

Zorg ervoor dat de ruimte goed geventi-leerd is.

1. Draai de functieknop op Boven- en onderwarmte
2. Draai de thermostaatknop maar 250^
3. Zet een raam open voor de ventilatie.
4. Laat de lege oven ongeveer 45 minutes werken.

Laat de oven daarna afkoelen. Maakeen doek vochtig met warm water en wat mild reinigingsmiddel en maak daarmee de binnenkant van de oven schoon.

Maak, voordat u de oven voor het eerst gebruikt, ook alle accessoires grondig schoon.

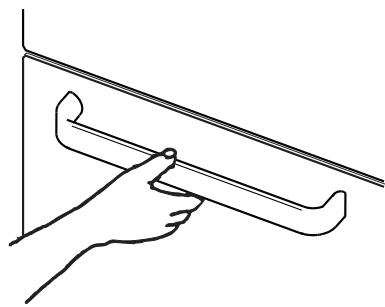

Pak, om de deur te openen, altijd de handgreep in het midden vast.

Belangrijk! - Plaats tijdens de bereiding geen bakplaten op de bodem van de oven endek geen onderden van de oven at met aluminiumfolie. Dit kan oververhitting veroorzaken, wat de bakresultaten beinvloedt en het@emaille van de oven kan beschadigen.Zet paffen, hittebestendige paffen en aluminium bakplaten altijd op het plateau, dat in een van de geleiders is geschoven. Wannerve oedsel verwarmd worden, ontstaat er stoom, net als in een ketel. Wanner de stoom in aanraking komt met de glazen deur van de oven, wordt er condens gezormd en ontstaan er waterdruppels.

Warm de lege oven.altijd 10 minuten voor,om condensvorming te beperken.

Wij adviseren u na elke bereiding de waterdruppels weg te vegen.

Houd tijdens de bereiding de ovendeur altiqd gesloten. Ga bij het openen van de ovendeur zorgvuldig te werk. Laat de deur Niet "open vallen", maar gebruik de deurgreep, tot de deur helemaal is geopend.

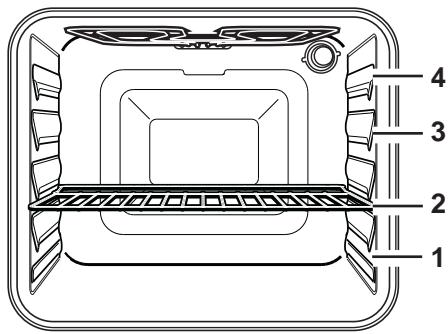

De oven heegt vier niveaus voor ovenrekken. Deplaatsen voor het plateauu worden van de bodem van de oven geteld, zoals aangegeven in de afbeeling.

De plateauus moeten hoe dan ook op de juiste manier worden ingezet (zie afbeeling).

Zet vaatwerk en pannen nicht direct op de bodem van de oven.

Boven- en onderwarmte

Op het middelste inzetniveau worden de warmte het Beste verdeld. Wanner de onderkant van gerechten bruiner要去,, dan neemt u gewoon een lager inzetniveau. Moet de bovenkant juist bruiner,zijn, dan zet u het plateau hoger in de oven.
- Het materiaal en de afwerking van de bakplaat en de schalen is van invloed op de mate waarin het voedsel een bruin korstje krijgt. Geemailleerde, donkere, zware of ongecoate vormen en keukenapparaten makeen een sterkere bruining van de onderkant möglichk, terwijl vormen van glas of glanzend aluminium of gepolijste staalplaten de warmte reflecteren en.daarom slechts een geringe bruining van de onderkant toelaten.
Zet gerechten alkijd in het midden van het plateau om een gelijkmatige bruining te verkrijgen.
- Zet de gerechten op bakplaten met een passende grotte, zodat vloeistoffen Niet op de bodem van de oventerecht kunden komen. Zo hoeft u ook minder schoon te make.
Zet gerechten,blinken of bakplaten nooit direct op de bodem van de oven,omdat die erg heet worden en er beschadigingen kunnen optreden.Bij deze instelling komt de warmte van de verwarmingselementen van boven en beneden. Daarom heeft u voor het bereiden maar eeninzentiveau nodig.Deze instelling is met name geschikt voor gerechten die ook van onder goed bruin要去en worden,zoals quiches en pasteien.

Ook gratins, lasagne en andere gegratineerde gerechten, die met name van boven mooti bruin moeten worden, kannen met deze instelling goed worden bereid.

Zo gebruikt u boven- en onderwarmte:

1. Draai de ovenregelaar op de gewenste functie
2. Zet de thermostaatknop op de gewenste temperatuur.

Onderwarmte

Deze functie is bijzonder handig bij het blind bakken van deeg. De functie kan ook worden gebruikt voor quiches of pasteien, om ervoor te zorgen dat het basisdeeg goed.gaar is.

Het controlelampje van de thermostaatknop brandt zo lang tot de juiste temperatuur is bereikt. Daarna gaat het knipperen om aan te Geven dat de temperatuur in stand worden gehonden.

Bovenwarmte

Deze functie is geschikt voor het afma-ken van gerechten, zoals lasagne of gegratineerde bloemkool enz.

Adviezen

Bakken:

Taart en gebak vereisen gewoonlijk een gematigde temperatuur (150^- 200^) .Daarom is het nodig om de oven ca. 10 minutes voor te verwarmen.

Doe de ovendeur Niet open voordat driekwart van de baktijd is verstreken.

Bak kruimeldeeg in een springvorm of op een bakblik tot tweederde van de baktijd. Vervolgens kut u het garneren en afbakken. De verdere baktijd hangt af van de soort en hoeveelheid garnering of vulling. Biscuitdeeg moet moeilijk van de lepel lopen. Door te vloeijaar deeg zou de baktijd onnodig langer duren.

Als er twee bakblikken met gebak tegelijkkertijd in de oven worden geplaatst, moet er:tussen de blinkken een niveau worden vrijgelaten.

Worden twee bakplaten met gebak tegelijkkertijd in de oven geschoven, dan moeten de platen na onceveer 2/3 van de baktijd van boven maar beneden verwisseld en gedraaid worden.

Braden:

Braad geen stukken die minder wegen dan 1kg .Kleinere stukken{kunnen tijdens het braden uitdrogen.Donker vlees,dat van buiten goed gebraden maar van binnen roze tot rood要去 blijven, moet bij een hogere temperatuur (200^ - 250^) worden gebraden.

Licht vlees, gezogelte en vis hebben daarentegen een lagere temperatuur (150^- 175^) nodig. Doe bij een korte bereidingsstijd de ingredienten voor de saus of jus direct aan het begin in de braadslede. Heeft het gerecht een langere bereidingsstijd nodig, voeg deze ingredienten dan pas het LASTe half uur toe.

U kunt controleren of het vlees gaar is met behulp van een lepel: als het vlees Niet kan worden ingedrukt, is het gaar. Rosbief en ossenaas, die van binnen roze要去en blijven,要去en op een hogere temperatuur en in kortereijd worden gebraden.

Als u vlees direct op het rooster braadt,
plaats dan de braadslede op het onderste
niveau zodate se sappen worden opgevangen.

Laat het braadstuk minstens 15 Minutes staan, zodate het vleesvocht nicht kan weglopen.

Om rookvorming in de oven te beperken,\ kunt u een beetje water in de braadslede\ gieten. Om condensvorming te voorkomen,\ eenaarkeerwatertoevoegen.Borden\ kunnen totzijgeserveerdwordeninde oven\ opdelaagste temperatuurwarmgehonden\ worden.

Voorzichtig! Bedek de oven nooit met aluminiumfolie en plaats geen bakblikken, ovenschotels en dergelijk op de bodem van de oven, anders kan het@email van de oven door de opgebouwde hitte beschadigd raken.

Bereidingstijden

De bereidingsstijden können verschillen al\ aar gelang de samenstelling, ingredienten\ en hoeveelheid vocht in de afzonderlijke\ gerechten.

Noteer de instellingen, die u bij uw eerste gaar- en braadpogingen heeft gedaan, om ervaringen op te doen voor het geval dat udezelfde gerechten later opnieuw wilt bereiden.

U kurz de aangegeven waarden in de tabellen aanpassen op basis van uw eigenveraringen.

Boven- en onderwarmte

Tijden zijn exclusief voorverwarmen.
Lege oven algtd 10 Minuten voorverwarmen.

Gewicht (gr.)	Braadstuk	Temperatuur °C	Inzetniveau 4 3 2 1	Bereidigungstijd in min.
	GEBAK
	Roerdeeg	170	1	45-60
	Zandtaartdeeg	170	2	20-30
	Karnemelk-kwarktaart	160	1	60-80
	Appeltaart	180	1	40-60
	Strudel	175	2	60-80
	Jamtaart	175	2	30-40
	Cake	175	1	45-60
	Biscuitgebak	175	1	30-40
	Stollen	170	1	40-60
	Rechthoekige cake	170	1	50-60
	Kleine koekjes	175	2	25-35
	Biscuits	160	3	20-30
	Schuimgebak	100	2	90-120
	Koekjes van gistdeeg	190	2	12-20
	Roomsoezen/tompoezen	200	2	15-25
	BROOD EN PIZZA
1000	Witbrood	190	1	40-60
500	Roggebrood	190	2	30-45
500	Broodjes	200	2	20-35
250	Pizza	210	1	15-30
	FLAN
	Pastaflan	200	2	40-50
	Groenteflan	200	2	45-60
	Quiches	200	2	35-45
	Lasagne	180	2	45-60
	Cannelloni	200	2	40-55

De aangegeven temperaturen zijn rechtlijnen. Zo nodig要去en de temperaturen aan uw persoonlijke wensen worden aangepast.

Boven- en onderwarmte

Tijden zijn exclusief voorverwarmen.
De lege oven algtd 10 minutes voorverwarmen.

Gewicht (gr.)	Braadstuk	Temperatuur °C	Inzetniveau	Bereidingsstijd in min.
	VLEES
1000	Rundvlees	190	2	50-70
1200	Varkensvlees	180	2	100-130
1000	Kalfsvlees	190	2	90-120
1500	Rosbief, rood	210	2	50-60
1500	Rosbief, roze	210	2	60-70
1500	Rosbief, doorbakken	210	2	70-80
2000	Varkenssschouder	180	2	120-150
1200	Lamsvlees	190	2	110-130
1000	Kip	190	2	60-80
5000	Kalkoen	180	2	210-240
1500	Eend	175	2	120-150
3000	Gans	175	2	150-200
1200	Haas	190	2	60-80
1200	Varkenspoten	180	2	100-120
	Gehakt	180	2	40-60
	WILD
1500	Hazenrug	190	2	150-200
800	Fazant	190	2	90-120
	VIS
1200	Forel/tandbrasem	190	2	30-40
1500	Tonijn/zalm	190	2	25-35

De aangegeven temperaturen zijn rechtlijnen. Zo nodig要去en de temperaturen aan uw persoonlijke wensen worden aangepast.

Trek voordat u de oven gaat schoonmaken alsijd eerst de stekker uit het stopcontact en LAST de oven afkoelen.

Het apparaat mag nicht worden gereinigd met een stoomreiniger.

Belangrijk: Voordat u de oven gaat reinigen,要去 de stekker van het apparatusuit het stopcontact worden gehaald.

Voor een lange levensduur is het nodig, regelmatig de volgende reinigings-werkzaamheden uit te voeren:

Maak de oven pas schoon als deze is afgekoeld.
Maak de geëmailleerde delen schoon met een sopje.
- Gebruik geen schuurmiddelen.
- Droog de onderdelen van roestvrij staal en de glasplaat met een zachte doek.
- Gebruik bij hardnekkige vlekken normal verkrijgbare reinigingsmiddelen voor roestvrij staal of warme azijn.

Het@email van de oven is uiterst duurzaam en in hoge mate resilient. Inwerking van hete vruchtenzuren (citroen, pruim en dergelijk) kan城县 blijvende, matte en ruwe vlekken op het@emailoppervlak achterlaten. Dergelijk vlekken op het hoogglanzende oppervlak van het@email hebben城县 geen invloed op de functies van de oven. Reinig de oven grondig na elk gebruik. Zo kurz u verontreinigingen het makkelijkst verwijdersen. Verder inbranden worden daardoor voorkomen.

Reinigingsmiddelen

Voordat u welke schoonmaakmiddelen dan ook voor uw oven gebruikt,要去 u controleren of ze geschikt zich en of hun gebruik worden aanbevolen door de fabrikant.

Reinigungsmiddelen met bleekmiddel mogen NIET worden gebruikt, aangezien deze de toplaag van de oppervlakken dof hunnen maken. Gebruik geen agressieve schuummiddelen.

Buitenkant reinigen

Neem regelmatig het bedieningsspaneel, de ovendeur en de afdichting af met een zachtte, goed uitgewrongen doek met warm water en wat vloeijaar reinigingsmiddel.

Om beschadigen of verzwakken van de glasplaten van de deur te voorkomen,要去 het gebruik van de volgende producten vermijden:

Huishoudreiniger en bleekwater
- Geimpregneerde reinigingssponzen, die nicht geschickt zijn voor kookpannen met anti-aanbaklaag
Brillo- of staalwolsponsjes
Chemische ovenreiniger of spuitbussen
- Roestverwijderaars
Vlekverwijderaars voor wasbakken/aanrechten

Reinig het venster aan de binnen- en buitenkant met een warm sopje. Mocht de binnenkant van de glazen deur erg vuil zich, gebruik dan reinigingsproducten als 'Hob Brite'. Gebruik geen krubber om aangekoekt vuil te verwijderen.

Binnenkant oven

De geëmailleerde bodem van de ovenruimte kan het best worden gereinigd zolang de oven nog warm is.

Neem de oven af met een zachte doeck, die na ieder gebruik in warm zeepsop wordenuitgewassen. Van tijd tot tijd is een grondigere reiniging nodig. Gebruik hiervoor een normale ovenreiniger.

Vervangen van de binnenverlichting

Koble apparatet fra strømnettevéd Å skru ut sikringen i sikringsskapet.

Als het ovenlampje要去 worden verwangen, dan要去 dit voldoen aan de volgende eisen:

• Vermogen: 15 W / 25 W
  Voltage: 230V (50 Hz)
• Hittebestendigheid tot 300^
  Soort aansluiting: E14.

Deze lampen zich verkrijgbaar bij uw vakhandelaar.

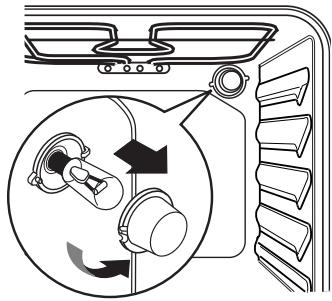

Zo verrangt u de ovenlamp:

1. Controller eerst of de oven is afgekoeld en van de stroomvoorziening is geschienen.
2. Druk het glazen dekseltje in en draai het waar links.
3. Verwijder het kapotte lampje en verrang dit door een/New.
4. Plaats het glazen dekseltje terug en steek de stekker weer in het stopcontact.

Ovendeur

De ovendeur bestaat uit twee glazen ruiten. Voor een gemakkelijke reiniging kan de ovendeur worden gedemonteerd en{kunnen de interne ruiten eruit worden getrokken.

Attentie - De ovendeur要去 voor het schoonmaken worden gedemonteerd. Zolang de deur gemonteerd is, zou deze plotseling zich kappen klappen, wanneer u probeert de binnenruitenuit de ovendeur te trekken.

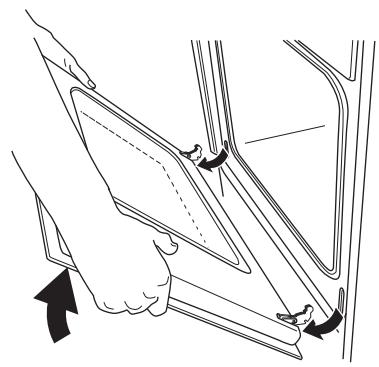

Ga bij het demonteren als volgt te werk.

1. Open de deur helemaal;

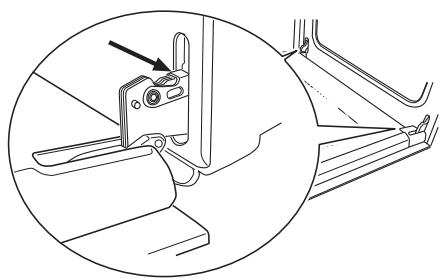

2. ga waar de twee deurscharmieren.

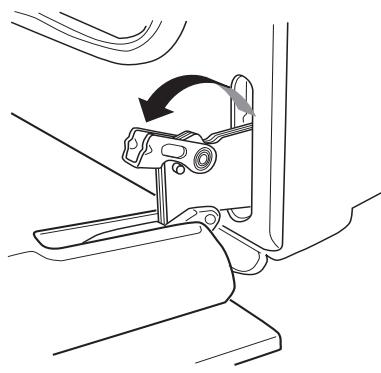

3. til de hendels op de scharmieren op en klap ze maar voor.
4. pak de deur aan de twee buitenkanten vast en sluit de deur nu ca.45°.
5. trek de deur maar voor uit+zijing.

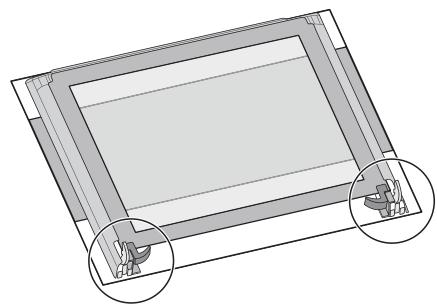

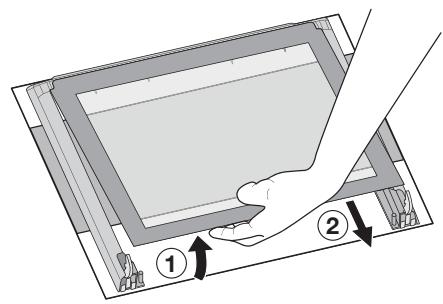

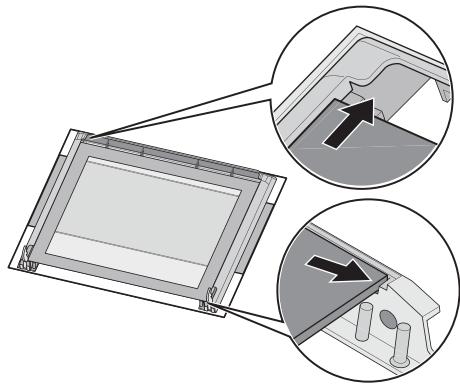

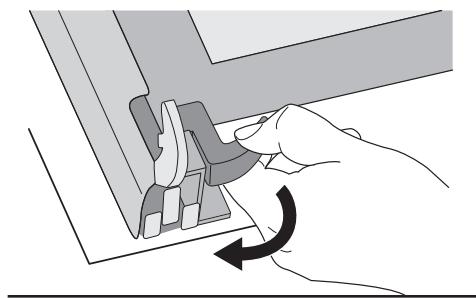

1. leg de deur op een vaste ondergrond (afb. 4) en bescherm het oppervlak van de greedp met een zachte doek.

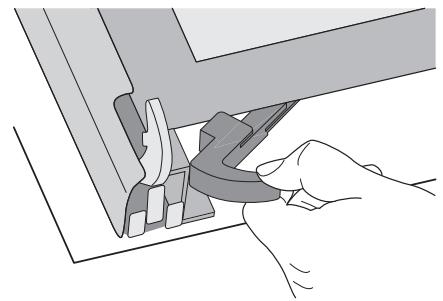

2. bedien het vergrendelingssystem om de binnenruierten te verwijderen.

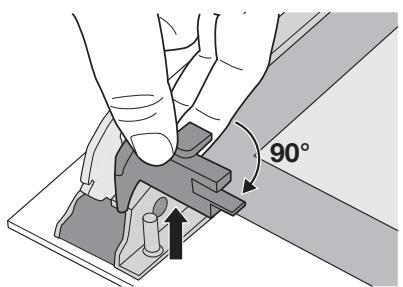

3. draai de twee vastzetters 90^ en trek zeuit hun zitting.
4. til de bovenste ruit voorzichtig iets op en trek de ruit eruit, die herkenbaar is aan het sierkader aan alle vier kanten.

Reinig de ovendeur met lauwwarm water en een zachte doek. Gebruik voor de reiniging geen metalen sponsjes, staalwol, schuursponsjes of zuren, die het speciale warmtereflechterende oppervlak van de binnenruiten konnen beschaden.

Zet de ruiten na reiniging werk terug in de deur. Monteer de deur in de oven; Gaaar bij in omgekeerde volgorde te werk als bij het demonteren. Let erop dat de ruiten goed+zijn uitgericht.

Ga als volgt te werk om dat te doen:

De binnenruit met het sierkader aan de 4 kanten要去zadanig+zijn ingebouwd dat de zeeefdruk maar de buitenkant van de oven wijst.De ruit is correct geplaatst wonneer het zichtbare oppervlak bij aanraking met de vingers ter hoogte van de zeeefdruk Niet ruw aanvoelt.

De binnenruit moet volgens afb. 8 in de zitting worden geplaatst.

Nadat u de ruiten in de ovendeur heeft geplaatst, borgt u deze in omgekeerde volgorde ten opzichte van de handelwijze onder punt 8).

Nooit de warme ovendeur reinigen,
omdat anders de ruiten können springen.
Wanneer u constasteert dat er krasjes of barsten op de glazen ruit zitten, bel dan direct de klantenservice en LAST de ruiten verrangen.

Roestvrij stalen of aluminiummodellen: Reinig de ovendeur en het bedieningspaneel van roestvrij staal of aluminium met een vochtige spons en droog deze verrolgens met een zachte doek zorgvuldig af. Gebruik voor de reiniging geen metalensponsjes, staalwol, zuren of schuurmiddelen;这话en krassen veroorzaken op de oppervlakken.

Reinigen van de ovendeurdichting

Rond de opening van de oven is een afdichting aangebracht.

Controleer de toestand van deze afdichting regelmatig. Reinig de afdichting indien nodig,+zonder waar bij voorwerpen of schuurmiddelen te gebruiken.

Wanneru beschadigingen aan de afdichting vaststelt, bel dan direct de dichtstbijzijnde klantenservice. Gebruik de oven Niet, zolang de afdichting Niet is verrangen.

Storingen - Wat moet u doeon?

Wanner het apparaat Niet goed werk, lees dan eerst de onderstaande aanwijzingen door, voordat u contact opneemt met het Electrolux Service-Center:

PROBLEM	OPLOSSING
■ De oven schakelt nicht in.	◆ Controller of er een bereidingsfunctie en een temperatuur is ingesteld, of ◆ Controller of het apparaat goed is aangesloten en de zekering in de huis-installatie in orde is
■ Het contrôlelampje voor de oventemperatuur brandt Niet.	◆ Kies een temperatuur met behulp van dethermostataktnop, of ◆ kies met behulp van de ovenregelaar een functie.
■ De binnenverlichting van de oven brandt Niet.	◆ Kies met behulp van de ovenregelaar een functie, of ◆ Controller de gloeilamp, en verrang deze in-dien nodig (zie «Vervangen van de binnen-verlichting").
■ De bereiding van de gerechten duurt te lang of de gerechten worden te snel gaar.	◆ Eventueel要去 de temperatuur worden gewijzigd, of ◆ neem de inhoud van deze gebruiks-aanwijzing ter harte, met name het hoofdstuk "Adviezen".
■ Damp en condens slaan neer op de gerechten en in de ovenruimte.	◆ Laat de gerechten na het bereiden Niet lan-ger dan 15 - 20 minutes in de oven staan.

Vermogen verwarmingselementen

Bovenwarmte 800 W

Onderwarmte 1000W

Boven-/onderwarmte 1800 W

Ovenlampje 25 W

Motor koelventilator 25 W

Totale aansluitwaarde 1850 W

Spanning (50 Hz) 230 V

Inbouw

Hoogte onder bovenkant 600 mm in uitsparing 587 mm

Breedte 560 mm

Diepte 550 mm

Inzet

Hoogte 335 mm

Breedte 405 mm

Diepte 410 mm

Ovencapaciteit 561

Inbouw en installmentie moeten uitgevoerd worden met strikte inachtneming van de geldende voorschriften. Ingrepen mogen alleen worden uitgevoerd wonneer het apparaat is uitgeschakeld. Ingrepen mogen uitsluitend worden uitgevoerd door een erkend installerur.

De fabrikant kan nicht aansprakelijk gesteld worden als de veiligheidsvoorschriften nicht opgevolgd worden.

Elektrische aansluiting

Let voor het aansluiten op het volgende:

• De zekering en de huisinstallatie要去en op de max. belasting van het apparaat berekend zich (zie typeplaatie).
• De huisinstallatie要去 voorzijn zijn van een aardaansluiting overeenkomstig de voorschriften en voldoen aan de betreffende geldende voorschriften.
• Het stopcontact of de meerpolige contactverbreker要去en ook na voltooing van de installmentie van het apparaat makkelijk bereikbaar�.

Het apparaat worden geleverd met een aansluitsnoer waarop een standarde stekker is bevestigd, die geschikt is voor de totale aangegeven elektrische spanning die op het typeplaatje staat. De stekker moet in een geschikte wandcontactdoos worden gestoken.

Als aansluitkabels zich, met inachtneming van de nominale doorsneden, volgende types geschikt:

H07RN-F, H05RN-F, H05RR-F, H05VV-F, H05V2V2-F (T90), H05BB-F.

Als de aansluiting zonder stekker wordt uitgevoerd, of als de stekker tussen het apparaat en de aansluiting op het stroomnet Niet toegankelijk is, moet er tussen het apparaat en de aansluiting op het stroomnet een meerpolige stroomonderbreker (bijv. zekeringen, LSschakelaar) met een minimale afstand tussen de contacten van 3 mm aangebracht worden. De schakelaar mag de aardleiding nergens onderbreken. De geel-groene aardleiding dient 2-3 cm langer teijken dan alle andere kabels.

De aansluitkabel moet in ieder geval zodanig geplaatst zich, dat hij nergens 50^ (boven kamertemperatuur) bereikt.

Na voltooide aansluiting moeten de verwarmingselementen gecontroleerd worden, door ze ong. 3 Minutes in werkinge to stellen.

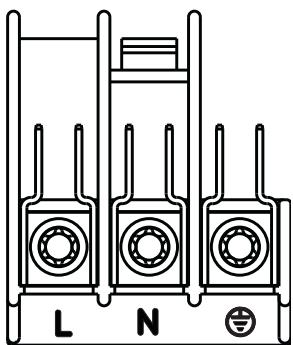

Klemmenbord

De oven is voorzien van een makkelijk toegankelijk klemmenbord, dat berekend is voor de werkung op een eenfase-stroomvoorziening van 230 V.

L - spanningvoerende klem

N - nulleiderklem

of E - aardingsklem

Instructies voor de inbouw

Om een probleemloze werkung van het inbouwapparaat te kuren waarborgen, moeten de keulenmeubelen of de uitsparing waarin het apparaat worden ingebouwd de geschikte afmetingen hebben.

In overeenstemming met de geldende voorschriften要去en alle delen, die de bescherming gegen aanraking van onder spanning staande en geisoleerde delen garanderen, zodanig bevestigd�, dat ze Niet zonder gereedschap verwijderd können worden.

Hierbij hoort ook de bevestiging van eventuele aflsuitende kanten aan het begin of einde van een rij inbouwapparaten.

De bescherming gegen aanraking moet in ieder geval door het inbouwen gegarandeerd zijn.

Het apparaat kan met de achterkant of zichkant gegen hogere keukenmeubelen, apparaten of wanden worden geplaatst. Aan de andere zichkant mogen er darüber geen andere apparaten of meubelen vandezelfde hoogte als het apparaat geplaatst worden.

Afmetingen van de oven

Instructies voor de inbouw

Om een probleemloze werkung van het inbouwapparaat te kuren waarborgen, moeten de keulenmeubelen of de uitsparing waarin het apparaat worden ingebouwd de geschikte afmetingen hebben.

Bevestiging in het meubel

1. Open de overdeur.
2. Bevestig de oven met behulp van de vier afstandhoulders in het meubel (A). Deze passen exact in de gaten van het frame. Draaiervoalgens de vier meegeleverde houtschroeven (B) vast.

Klantenservice

Wanner het probleem na de beschreven contrôles (zie paginga 60) Niet kan worden opgelost, bel dan de dichtst bijzijnde klantenservice van de fabrikant en geef de aard van het defect, het model van het apparaat (Mod.), het productienummer (Prod. nr.) en het fabricagenummer (Ser. nr.) aan, die u op het typeplaatje van de oven vindt.
