BEDIENUNGSANLEITUNG PBN1110X PROGRESS

Einbau-Backofen Four encastrable Inbouwoven

Inhaltsverzeichnis

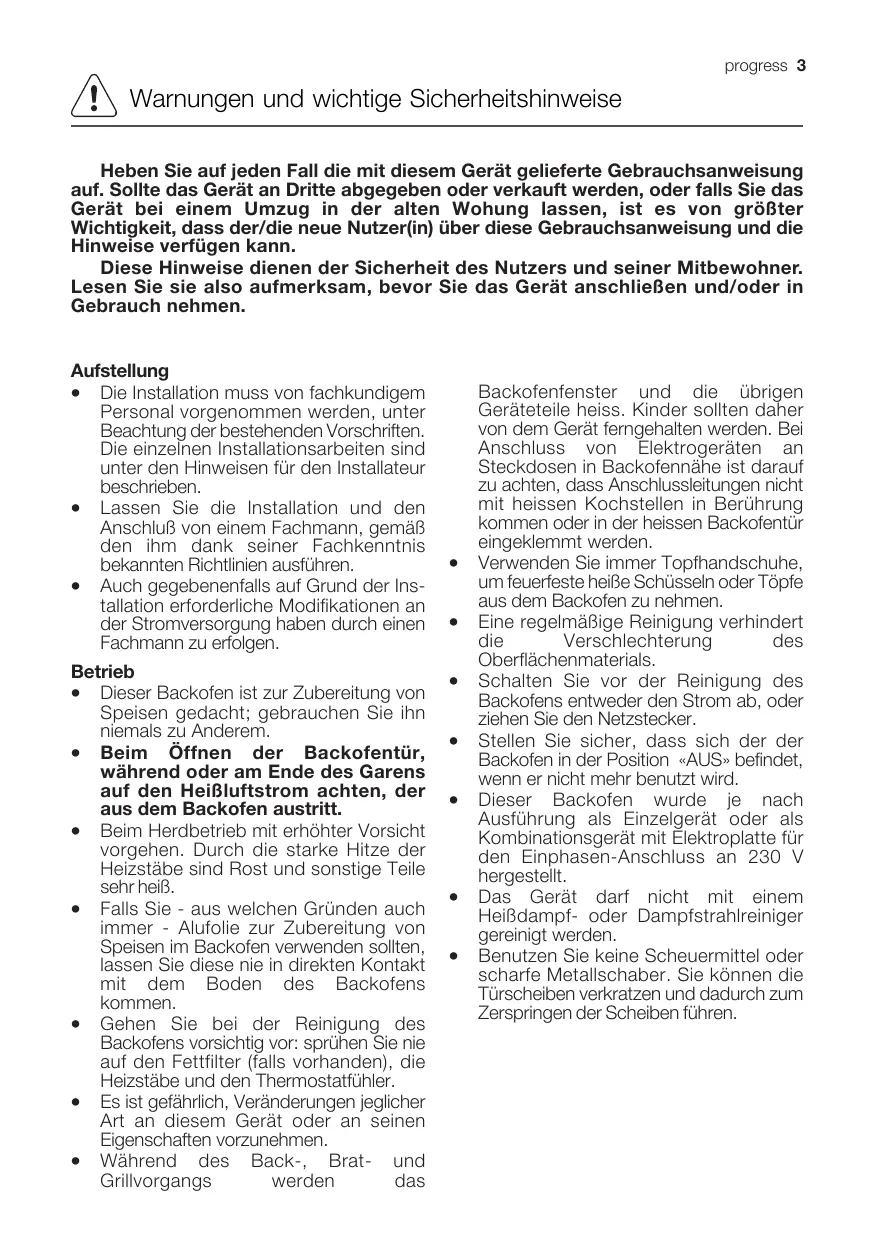

Warnungen und wichtige Sicherheitshinweise 3
Gerätebeschreibung 5
Bedienung 6
Vor der erstmaligen Benutzung 7
Benutzung des Backofens 8
Back-Tabellen 11
Reinigung und Wartung 13
Störungen - Was tun? 18
Technische Daten 19
Anweisungen fur den Installateur 20
Einbau-Anweisungen 21
Kundendienst 22

Anleitung zur Gebrauchsanweisung

Sicherheitshinweise

Schritt-für-Schritt-Anleitung

Praktische Tipps

Umweltinformationen

Dieses Gerät entspricht den folgenden EWG-Richtlinien:

• 2006/95 (Niederspannungsrichtlinie);
• 89/336 (EMV-Richtlinie);
• 93/68 (Allgemeine Richtlinie);

und nachfolgende Änderungen.

Heben Sie auf jeder Fall die mit dieser Gerät gefelieferte Gebrauchsanweisung auf. Sollte das Gerät an Dritte abgegeben oder verkauft werden, oder falls Sie das Gerät bei einem Umzug in der alten Wohung{lassen, ist es von größter Wichtigkeit, dass der/zie neue Nutzer(in) über diese Gebrauchsanweisung und die Hinweise verfügbar kann.

These Hinweise dieren der Sicherheit des Nutzers und seiner Mitbewohner. Lesen Sie sie also aufmerksam, bevor Sie das Gerät anschließen und/oder in Gebrauchnehmen.

Aufstellung

Die Installation muss von fachkundigem Personal vorgenommen werden, unter Bechtung der bestehenden Vorschriften. Die einzelnen Installationsarbeiten sind unter den Hinweisen fur den Installateur beschrieben.
- Lassen Sie die Installation und den Anschluß von einem Fachmann, gemäß den ihm dank seinerer Fachkenntnis bestehtten Richtlinien ausführten.
- Much of the work on the application of the Schrödinger equation has been done in the context of the Schrödinger equation.
- Such a problem is solved by means of the Schrödinger equation and the Schrödinger equation's general solution, which can be written as

Betrieb

• Dieser Backofen ist zur Zubereitung von Speisen gedacht; gebrauchen Sie ihn niemals zu Anderem.
• Beim Öffnen der Backofentür, während oder am Ende des Garens auf den HeiBluftstrom achten, der aus dem Backofen austritt.
• Beim Herdbetrieb mit erhöhter Vorsicht vorgehen. Durch die starke Hitze der Heizstäbe sind Rost und sonstige Teile sehr heiß.
• Falls Sie - aus welchen Gründen auch immer - Alufolie zur Zubereitung von Speisen im Backofen verwenden sollenn, halten Sie diese nie in direkten Kontakt mit dem Boden des Backofenskommen.
• Gehen Sie bei der Reinigung des Backofens vorsichtig vor: sprehen Sie nie auf den Fettfilter (falls vorhanden), die Heizstäbe und den Thermostatfuhler.
• Es ist gefährlich, Veränderungen jeglicher Art an diesen Gerät oder an seinen Eigenschaften vorzunehmen.
  Während des Back-, Brat- und Grillvorgangs werden das

Backofenfenster und die übrigen Geräteile heiss. Kinder sollen denaher von dem Gerät ferngehalten werden. Bei Anschluss von Elektrogeräten an Steckdosen in Backofennähe ist darauf zu achten, dass Anschlussleitungen nicht mit heissen Kochstellen in Berührung kommt oder in der heissen Backofentür eingeklemmt werden.

• Verwenden Sie immer Topfhandschuhe, um feuerfeste bereits Schüsseln oder Töppe aus dem Backofen zunehmen.
• Eine regelmäßige Reinigung verhindert die Verschlechterung des Oberflächenmaterials.
• Schalten Sie vor der Reinigung des Backofens entweder den Strom ab, oderziehen Sie den Netzstecker.
• Stellen Sie sichere, dass sich der der Backofen in der Position «AUS» befindet, wenn er nicht mehr benutzt wird.
• Dieser Backofen wurde je nach Ausführung als Einzelgerät oder als Kombinationsgerät mit Elektroplatte für den Einphasen-Anschluss an 230 V hergestellt.
  Das Gerätarf nicht mit einem HeiBdampf- oder Dampfstrahlreiniger gereinigt werden.
• Benutzen Sie keine Scheuermittel oder scharfe Metallschaber. Sie können die Turscheiben verkratzen und dadurch zum Zerspringen der Scheiben führen.

Personensicherheit

• Dieses Gerät ist für den Gebrauch durch Erwachsene bestimmt. Es ist gefährlich, wenn Sie es Kindern zum Gebrauch oder Spiel überlassen.
• Halten Sie Kinder fern, solange der Backofen in Betrieb ist. Auch nachdem Sie den Backofen ausgeschaltet haben, bleibt die Türe noch lange heiß.
  Das Gerätarf von Kindern oder Personen, deren physische, sensorische oder geistige Fähigkeiten und deren Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschreiben, nur unter Aufsicht oder nach ausreichender Einweisung durch eine verantwortungsbewuBte Person benutzt werden, die sicherstellt, dass sie sich der Gefahren des Gebrauchs bewusst sind.

Entsorgung

Verpackungsmaterial

Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar. Die Kunststoffteile sind gekennzeichnet, z. B. >PE> , >PS< etc. Entsorgen Sie die Verpackungsmaterialien entsprechend ihrer Kennzeichnung bei den kommunalen Entosorgungsstellen in den darauf vorgesehenen Sammelbehältern.

Altgerät

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diese Produkte nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen thesese Produkte schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefahrdet. Weitere Informationen über das Recycling这些东西 erhalten Sie von Ihrem Rathaus, Ihrrem Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Warning: Damit von dem ausgedienten Gerät keine Gefahr mehr ausgehen kann, vor den Entsorgung unbrauchbar machen.

Dazu Gerät von der Netzversorgung trennen und das Netzanschlusskabel von Gerät entfernen.

Kundendienst

• Lassen Sie Überprüfungsrarbeiten und/oder Reparaturen vom Kundendienst des Herstellers oder von einem vom Hersteller autorisierten Kundendienst ausführten, und verwenden Sie nur Original-Ersatzteile.
  Versuchen Sie nicht, das Gerät bei Funktionstörungen oder Schäden selbst zu reparieren. Durch Reparaturen seitungschulter Personen können Schäden oder Verletzungen hervorgerufen werden.

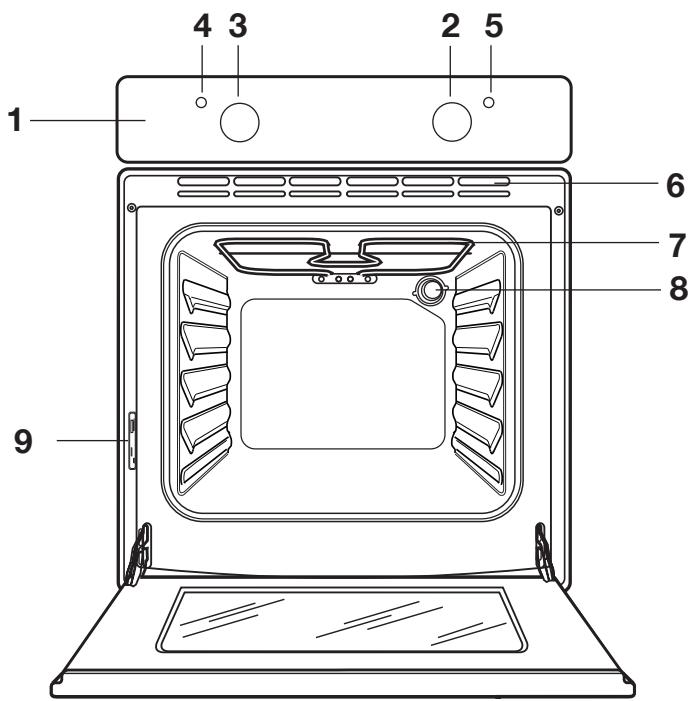

1. Bedienblende
2. Backofenregler
3. Temperaturregler
4. Temperaturregler - Kontrollanzeige

5. Betriebsanzeige

6. Lüftungsschlitze für Kuhlgeblase

7. Grill
8. Innenbeleuchtung

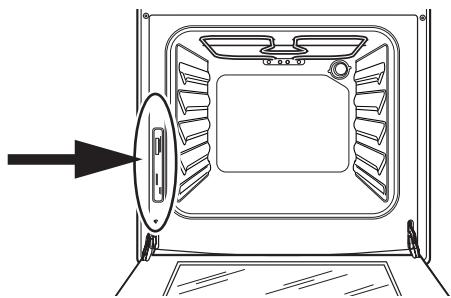

9. Typenschild

Zubehör

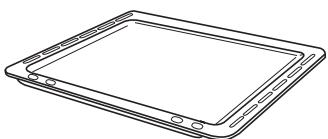

Backblech

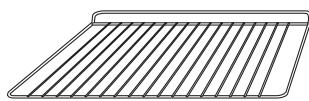

Rost

Backofenregler

0 Der Backofen ist ausgeschaltet

Ober- und Unterhitze

Oberhitze

Unterhitze

Betriebsanzeige

Die Betriebsanzeige leuchtet, wenn der Backofenregler eingestellt wird.

Temperaturregler

Drehen Sie den Temperaturregler gegen den Uhrzeigersinn, um Temperaturen zwischen 50^ and 250^ auszuwahlen.

Temperaturregler - Kontrollanzeige

These Kontrollanzeige leuchtet, wenn der Temperaturregler gedreht wird. Die Anzeige leuchtet so lange, bis die gewünschte Temperatur erreicht ist. Sie schaltet sich dann zyklisch ein und aus und zeigt damit an, dass die Temperatur aufrecht erhalten wird.

Sicherheits-Thermostat

Um gefährliche Überhitzung zu vermeiden (durch unsachgemassen Gebrauch des Gerätes oder defekte Bestandteile), ist der Backofen mit einem Sicherheits-Thermostat ausgestattet, welcher die Stromversorgung unterbricht. Die Wiedereinschaltung erfolgt automatisch bei Temperaturabfall.

Sollte der Sicherheits-Thermostat aufgrund unsachgemassen Gebrauchs des Gerätes ansprechen, genugt es, nach der Abkühlung des Backofens die Fehlerursache zu beseitigen. Spricht dagegen der Thermostat wegen eines defekten Bauteiles an, so wenden Sie sichitte an den Kundendienst.

Kuhlventilator

Der Ofen ist mit einem Kuhlventilator ausgerüstet, der die Bedienungsblende, die Einstellknöppe und den Griff der Ofentür kühlt. Der Kuhlventilator schaltet sich automatisch ein, wenn der Ofen in Betrieb ist.

Die warme Luft wird durch die Öffnung darüber dem Ofentürgriff abgeblasen. Der Kühlventilator schaltet sich ab, wenn der Ofenfunktionsschalter in die Stellung “0” gebracht wird.

VordererstmaligenBenutzung

Entfernen Sie das gesamte

Verpackungsmaterial innen und auBen am Backofen, bevor Sieihn in Betriebnehmen.

Vor dem erstmaligen Gebrauch sollte der Backofen einmal aufgeheizt werden, ohne dass sich Lebensmittel darin befinden.

Dabei kann sich ein unangenehmer Geruch entwickeln. Das ist normal. Die Ursache sind Herstellungsrückstände.

Stellen Sie sicher, dass der Raum gut beluftet ist.

1. Drehen Sie den Backofenregler auf Ober- und Unterhitze.
2. Drehen Sie den Temperaturregler auf 250^ .
3. Offnen Sie zur Belüftung ein Fenster.
4. Lassen Sie den Backofen nun leer etwas 45 Minuten lang laufen.

Lassen Sie den Backofen anschließend abkühlen. Feuchten Sie dann ein weiches Tuch gut mit warmem Wasser und etwas mildem Spülmittel an, und reinigen Sie damit den Garraum.

Reinigen Sie vor dem ersten Gebrauch auch die Zubehörteile gründlich.

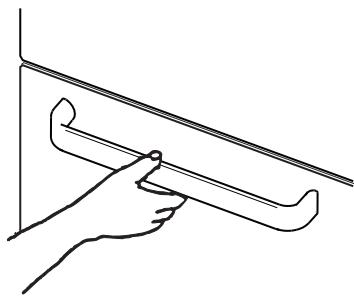

Fassen Sie zum Öffnen der Türden Griff immer in der Mitte an.

Wichtig! - Legen Sie den Backofen nicht mit Alufolie aus, und stellen Sie kein Backblech usw. auf den Boden, da sonst das Backofen-Email durch den entstehenden Hitzestau beschädigt wird. Stellen Sie Pfaffen und Töppe, hitzebeständige Pfaffen und Töppe sowie Aluminiumbleche immer auf den Einschub, der in eine der Einschubschienen eingesetzt ist. Beim Erhitzen von Lebensmitteln wird Dampf erzeugt wie in einem Kessel. Wenn der Dampf mit dem Backofen-Türglas in Berührung kommt, kondensiert er und es entstehen Wassertröpfchen.

Um Kondensation zu verringern, den leeren Backofen immer 10 Minuten vorheizen.

Wir empfehlen Ihnen, die Wassertropfen nach jedem Garvorgang wegzwischen.

Die Backofentür muss beim Garen geschlossen sein. Gehen Sie beim Offnen der Backofentür sorgfältig vor. Lassen Sie die Tur nicht, "offen fallen", sondern benutzten Sie den Turgriff, bis die Tur vollständig geöffnet ist.

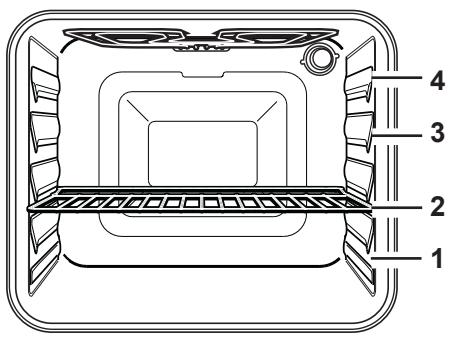

Der Backofen hat vier Einschubebenen. Die Positionen der Einschübe werden vom Boden des Backofens aus gezahlt, wie in der Abbildung gezeigt.

Die Einschübe,müssen unbedigt richtig eingesetzt werden (siehe Abbildung).

Stellen Sie Geschirr und Töppe nicht direkt auf den Boden des Backofens.

Ober- und Unterhitze

• Auf der mittleren Einschubhöhe verteil sich die Hitze am besten. Wenn die Unterseite von Speisen stärker gebräunt sein soll, verwenden Sie einfach eine niedrigere Einschubhöhe. Soll die Oberseite stärker gebräunt sein, setzen Sie den Einschub auf einer Position weiter oben ein.
• Das Material und die Verarbeitung der Backbleche und des Kochgeschirrs beeinflussen den Bräunungsgrad der Unterseite der Speisen. Emaillierte, dunkle, schwere oder unbeschichtete Formen und Kuchengeräte erhögbaren eine stärkere Bräunung der Unterseite, während Formen aus Glas oder glänzendem Aluminium oder polierte Stahlbleche die Hitze reflektieren und darauf nur eine geringe Bräunung der Unterseite zulassen.
• Stellen Sie die Gerichte immer in die Mitte des Einschubs, um eine gleichmäßige Bräunung zu erzielen.
• Stellen Sie die Gerichte auf Backbleche angemessener Groß, sodass Flüssigkeiten nicht auf den Backofenboden auslaufen können. Sie sparen so auch Reinigungsaufwand.
• Stellen Sie Gerichte, Dosen oder Backbleche nie direkt auf den Boden des Backofens, da dieser sehr heiß wird und Beschädigungen auftreten konnen. Bei dieser Einstellung wird die Hitze von Heizelementen oben und unter erzeugt. Sie benötigen davon nur eine einzige Einschubebene für den Garvorgang. Diese Einstellung eignet sich insbesondere für Gerichte, die zusätzlich von unto gebräunt werden müssen, wie zum Beispiel Quiches und Pasteten.

Gratins, Lasagne und andere überdeckene Gerichte, die insbesondere von oben gebräunt werden müssen, halten sich mit dieser Einstellung bereits gut zubereiten.

So verwenden Sie Ober- und Unterhitze:

1. Drehen Sie den Backofenregler auf die gewünschte Funktion .
2. Drehen Sie den Temperaturregler auf die gewünschte Temperatur.

Unterhitze

These Funktion ist besondersn nutzlich beim Blindbacken von Teig. Sie kann auch fur Quiches oder Pasteten verwendet werden, damit gewährleistet ist, dass der Grundteig durchgebacken ist.

Die Kontrolllampe des Temperaturreglers leuchtet so lange, bis die richtige Temperatur erreicht ist. Sie schaltet sich dann zyklisch ein und aus und zeigt damit an, dass die Temperatur aufrecht erhalten wird.

Oberhitze

These Funktion eignet sich zum Überbacken von fertigen Gerichten, zum Beispiel Lasagne oder überbackener Blumenkohl usw.

Praktische Tips

Backen:

Backgut erfordert gewöhnlich eine mittlere Temperatur (150^ - 200^) . Daher muss der Backofen ca. 10 Minuten lang vorgeheizt werden.

Öffnen Sie die Backofentür nicht, bevor 3/4 der Backzeit abgelaufen ist.

Murbeteig wird in der Springform oder auf dem Blech bis zu 2/3 der Backzeit gebacken und danach garniert, bevor er fertigbacken wird. Diese weitere Backzeit ist abhängig von der Art und Menge der Garnitur. Ruhrteige müssen schwer vom Löffel reissen. Die Backzeit wurde durch zuviel Flüssigkeitunnotigverlangert werden.

Werden zwei Backbleche mit Gebäck gleichzeitig in den Backofen eingeschoben, muss zwischen den Blechen eine Einschiebeleiste freigelassen werden.

Werden zwei Backbleche mit Gebäck gleichzeitig in den Backofen eingeschoben, müssen die Bleche nach etwa 2/3 der Backzeit von oben nach unter getauscht und gedreht werden.

Braten:

Braten Sie keine Stücke, die weniger als 1kg wiegen. Kleinere Stücke konnten beim Braten austrocknen. Dunkles Fleisch, das aussen gut gegart, jedochinnen noch rosa bis rot bleiben soll, muss bei higherer Temperatur (200^ - 250^) gebraten werden.

Helles Fleisch, Geflügel, und Fischerordern dagegen eine niedrigere Temperatur (150^ - 175^) . Die Sossenzutaten werden nur bei kurzer Garzeit gleich zu Beginn in die Bratenpfanne gegeben. Andernfalls werden sie in der letzten halben Stunde zugegeben.

Ob das Fleisch gar ist, konnen Sie mit einem Löffel prufen: lassst es sich nicht eindrücken, so ist es durchgebraten. Roastbeef und Filet, die innern rosa bleiben sollen, müssen bei higherer Temperatur in kürzerer Zeit gebraten werden.

Beim Garen von Fleischgerichen direkt auf dem Rost zum Auffangen des Saftes Fettpfanne in die Leiste unter einschieben.

Den Braten vor dem Anschneider mindestens 15 Minuten stehen给你们, damit der Fleischsaft nicht ausfließen kann.

Um die Rauchbildung im Backofen zu vermindern, empfehlts sich, ein weniger

Wasser in die Fettpfanne zu geeBen. Um Kondensbildung zu vermeiden, mehrmals Wasser zugeben. Die Teller konnen bis zum Servieren im Backofen bei Mindesttemperatur warmgehalten werden.

Vorsicht! Den Backofen nicht mit Alufolie auslegen und kein Kochgeschirr, keine Fettpfanne oder Backblech auf den Boden stellen, da sonst das Backofenemail durch den entstehenden Hitzestau beschädigt wird.

Garzeiten

Die Garzeiten können entsprechlich sein, je nach Zusammensetzung, Zutatenund Flüssigkeitsmenge der einzelnen Speisen.

Notieren Sie sich die Einstellungen, die Sie bei ihren ersten Gar- und Bratversuchen vorgenommen haben, um Erfahrungen für den Fall zu sammeln, dass Sie dieselben Speisen später erneut zubereiten möchten.

Aufgrund ihrer eigenen Erfahrungen können Sie die angegebenen Werte individuell verändern.

Ober- und Unterhitze

Zeitangaben beinhalten kein Vorheizen. Den leeren Backofen immer 10 Minuten vorheizen.

Gewicht (gr.)	Gebäck	Temperatur °C	Einschiebeleiste		Garzeit in Min.
			4321
1000500500250	KUCHENRührteigMürbeteigButtermilch- KäsekuchenApfelkuchenStrudelMarmeladentorteRührkuchenBiskuitkuchenStollenKastenkuchenKleine KuchenBiskuitsBaiserHefekleingebebckWindbeutel/EclairsBROT UND PIZZAKeineBrotRöchenPizzaFLANSPasta-Flan-Gemüse-FlanQuichesLasagneCannelloni	17017016018017517517517517017017516010019020021020020020020020020020020020020020020020020020020020020020020020020020020020020020020020020020020020020	12111221111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111	45-6020-3060-8040-6060-8030-4045-6030-4040-6050-6025-3520-3090-12012-2015	45-60

Die angegebenen Temperaturen sind Richtwerte. Gegebenenfalls müssen die Temperaturen persönlichen Ansprüchen angepasst werden.

Ober- und Unterhitze

Zeitangaben beinhalten kein Vorheizen. Den leeren Backofen immer 10 Minuten vorheizen.

Gewicht (°)	Bratgut	Temperatur °C	Einschiebeleiste		Garzeit in Min.
			4321	1
	FLEISCH
1000	Rind	190	2	50-70
1200	Schwein	180	2	100-130
1000	Kalb	190	2	90-120
1500	Roastbeef, rot	210	2	50-60
1500	Roastbeef, rosa	210	2	60-70
1500	Roastbeef, durch	210	2	70-80
2000	Schweineschulter	180	2	120-150
1200	Lamm	190	2	110-130
1000	Hähnchen	190	2	60-80
5000	Truthahn	180	2	210-240
1500	Ente	175	2	120-150
3000	Gans	175	2	150-200
1200	Hase	190	2	60-80
1200	Schweinshaxen	180	2	100-120
	Hackbraten	180	2	40-60
	WILD
1500	Hasenrücken	190	2	150-200
800	Fasan	190	2	90-120
	FISCH
1200	Bachforelle/Zahnbrassen	190	2	30-40
1500	Thunfisch/Lachs	190	2	25-35

Die angegebenen Temperaturen sind Richtwerte. Gegebenenfalls müssen die Temperaturen persönlichen Ansprüchen angepasst werden.

Vor dem Reinigen den Backofen ausschalten und abkühlen halten.

Das Gerätarf nicht mit einem HeiBdampf- oder Dampfstrahlreiniger gereinigt werden.

Wichtig: Vor jeder Reinigungsrarbeit das Gerät unbedingt spanningslos machen.

Für eine lange Lebensdauer des Gerätes ist es nötig, regelmässig folgende Reinigungsergebnien durchzuführen:

• Durchführung nur bei abgekühtem Backofen.
  Die emailierten Teile mit Seifenlauge reinigen.
• Keine Scheuermittel verwenden.
• Edelstahlteile und Glasscheiben mit einem weichen Tuch trockenreiben.
• Bei hartnäckigen Flecken handelsübliche Reinigungsmittel für Edelstahl oder warmen Essig benutzen.

Die Emaillierung des Backofens ist außerhalb und weltgehenst unempfindlich. Die Einwirkung von heissen Fruchtsauren (Zitronen, Pflaumen oder ahnliches) kann jedoch auf der Emailoberfläche bleibende, matte und rauhe Flecken hinterlassen. Solche Flecken in der Hochglanzoberfläche der Emaiille beeinträchtigen die Funktion des Backofens bereits nicht. Reinigen Sie den Backofen grundsätzlich nach jedem Gebrauch. Verschmutzungen setzen sich so am leichtesten entfern. Ein weiteres Einbrennen wird damit vermieden.

Reinigungsmittel

Kontrollieren Sie vor der Verwendung von Reinigungsmitteln immer, ob diese für ihren Backofen geeignet sind und vom Hersteller empfohlen werden.

Reinigungsmittel, die Bleiche enthalten, sollenn NIE verwendet werden, da sie die Oberflächenbehandlung stumpf werden halten. Vermeiden Sie ebenso die Verwendung von Scheuermitteln.

Reinigung der Außenseiten

Wischen Sie regelmäßig die Bedienblende, die Backofentür und die Turdichtungen mit einem weichen Lappen

ab, den Sie in warmem Wasser mit etwas flüssigem Reinigungsmittel angefeucht haben.

Verwenden Sie zur Vermeidung von Beschädigungen der Backofenglastür auf keinen Fall Folgenden:

Haushaltsreiniger und Bleichlauge
- Imprägnierte Reinigungsschwämme, die für Kochtopfe mit Antihaftbeschichtung ungeeignet sind
- Brillo/Ajax - Schwämme oder Schwammchen aus Stahlwolle
Chemische Ofenreiniger oder Spruhdosen
Rostentferner
- Fleckentferner für Waschbecken/Spullen Reinigen Sie die Außen- und Innenseite der Glastür mit warmem Seifenwasser. Sollte die Innenseite der Glastür stark verschmutzt sein, benutzen Sie Reinigungsvprodukte wie 'Hob Brite'. Benutzen Sie keine Schaber, um den Schmutz zu entfernen.

Garraum

Der emaillierte Boden des Garraums lassst sich am besten reinigen, solange der Backofen noch warm ist.

Wischen Sie den Backofen mit einem weichen Lappen aus, der nach jeder Benutzung in warmem Seifenwascher ausgewaschen wird. Von Zeit zu Zeit ist eine gründlichere Reinigung erforderlich. Verwenden Sie hierfür einen handelsüblichen Backofenreiniger.

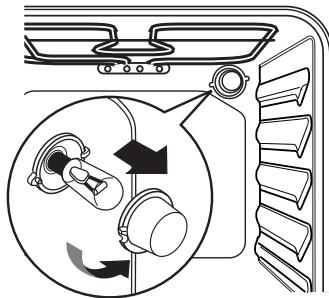

Ausweiseln der Innenbeleuchting

Das Gerät von der Netzversorgung trennen indem die entsprechende Sicherung abgeschaltet wird.

Bei einem Ersatz der Backofenlampe muss die neue Lampe folgende Merkmale aufweisen:

• Elektrische Leistung: 15 / 25 W
• Elektrische Spannung: 230V (50 Hz)
• Hitzebeständigkeit bis 300^
• Anschlussart: E14.

Sie konnen Ersatzlampen bei ihrer Fachhändler beziehen.

So wechseln Sie die Backofenlampe aus:

1. Vergewissern Sie sich zunachst, dass der Backofen abgekühlt und von der Stromversorgung getrennt ist.
2. Drehen Sie dann die Glasabdeckung der Lampe gegen den Uhrzeigersinn.
3. Entfernen Sie die durchgebrannte Lampe, und setzen Sie eine neue ein.
4. Setzen Sie die Glasabdeckung wieder auf, und schlieBen Sie den Backofen wieder an die Stromversorgung an.

Backofentür

Die Backofentür besteht aus zwei Glascheiben. Zum bequemen Reinigen{lösst sich die Backofentür aushängen und konnen die internen Scheiben herausgezogen werden.

Achtung - Die Backofentür muss vor dem Reinigen ausgebaut werden. Die Backofentür könnte plötzlich zuschlagen, wenn Sie versuchen, die Innenschiben aus der eingehängten Ofentür zuziehen.

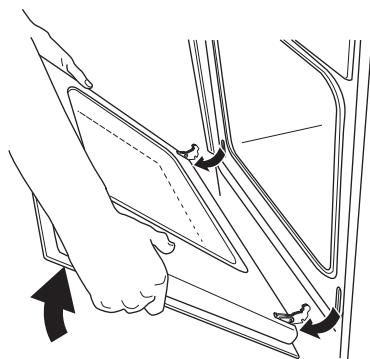

Gehen Sie beim Ausbau wie folgt vor.

1. Die Türganz öffnen;
2. gehen Sie zu den beiden Turscharnieren;

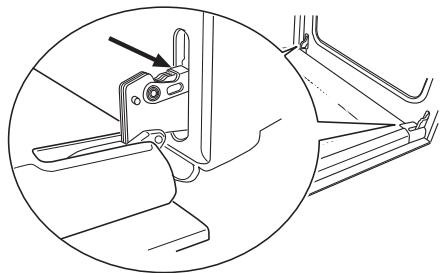

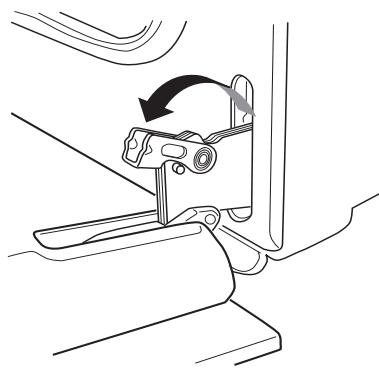

3. haben Sie die Hebel auf den Scharnieren an und klappen Sie diese nach vorne;
4. fassen Sie die Tur an den beiden Außenkanten und schlieBen Sie die Tur nur ca. 45^
5. ziehen Sie die Tür nach vorne aus ihrem Sitz;

16 progress

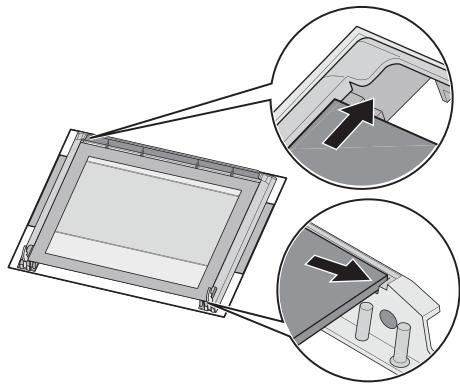

1. legen Sie die Tura auf festem Boden ab und schützen Sie die Oberfläche des Griffs mit einem weichen Tuch;

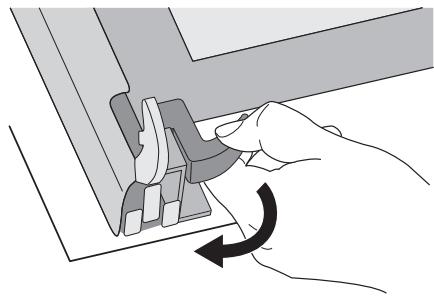

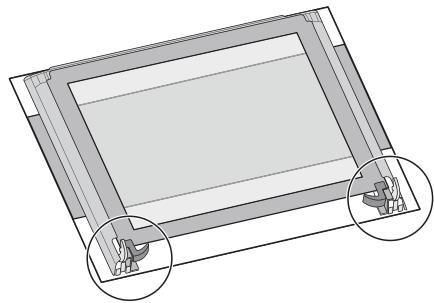

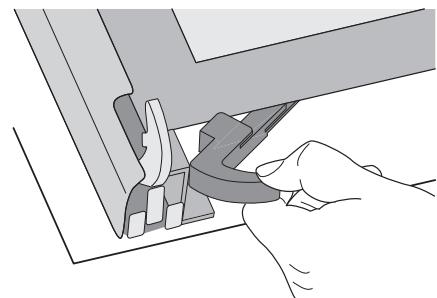

2. betätigten Sie zum Entfernen der Innenschienen das Verriegelungssystem;
3. drehen Sie die beiden Feststeller um 90^ und ziehen Sie diese aus ihrem Sitz;

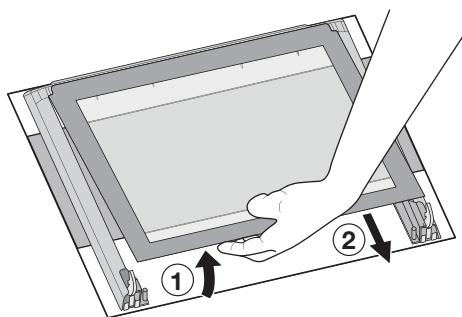

4. haben Sie die obere Scheibe vorsichtig etwas an und ziehen Sie die Scheibe Heraus, die an dem Zierrahmen auf allen vier Seiten erkennbar ist.

Reinigen Sie die Backofentür mit lauwarmem Wasser und einem weichen Tuch. Verwenden Sie zum Reinigen keine Metallschwammchen, Metallwolle, scheuernde Schwämme oder Säuren, die die wärmerefektierende Spezialoberfläche der Innenscheiben beschädigten können.

Nach der Reinigung die Innenscheiben wieder in die Tur einsetzen. Die Tur in den Ofen einbauen; gehen Sie darauf in der zum Ausbau umgekehrten Reihenfolge vor. Achten Sie auf die richtige Ausrichtung der Scheiben.

Gehen Sie wie folgt vor:

Die Innenscheibe mit dem Zierrahmen auf den 4 Seiten muss so eingebaut werden, dass der Siebdruck nach der Außenseite des Ofens weist. Die Scheibe ist richtig eingesetzt, wenn bei Berührung der sightbaren Oberfläche mit den FingernKeine Rauteit auf Höhe des Siebdrucks zu fühlen ist.

Die Innenscheibe muss in ihren Sitz gemäß Abb. eingesetzt werden

Nach dem Einsetzen der Scheiben in die Backofentür die Scheiben in umgekehrter Reihenfolge zur Vorgehensweise des Punktes 8. sichern.

Nie die warme Backofentür reinigen, da die Scheiben zerspringen können. Wenn Sie Kratzer oder Risse auf der Glasscheibe feststellen, rufen Siesofar den Kundendienst und halten Sie die Scheiben auswechseln.

Edelstahl- oder Aluminium-modelle: Reinigen Sie die Backofentür und die Bedienblende aus Edelstahl oder Aluminium mit einem feuchten Schwamm und trocken Sie anschlieBend mit einem weichen Tuch sorgfaltig ab. Verwenden Sie zum Reinigen keine Metallschwammchen, Metallwolle, Säuren oder Scheuermittel, die die Oberflächen verkratzen konnen.

Reinigen der Backofentürdichtung

Um die Öffnung des Backofens ist eine Dichtung angebracht.

Kontrollieren Sie regelmäßigen den Zustand der Dichtung. Die Dichtung bei Bedarf reinigen, ohne dazu Gegenstände oder Scheuermittel zu verwenden.

Wenn Sie Beschädigungen der Dichtung feststellen, rufen Sie sofort den nachsten Kunden an. Benutzen Sie den Ofen nicht, solange die Dichtung nicht ersetzt worden ist.

Störungen - Was tun?

Wenn das Gerät nicht richtig arbeitet,itte Folgendes überprüfen,bevor Sie sich an das Electrolux Service-Center wenden:

PROBLEM	ABHILFE
■ Der Backofen schaltet sich nicht ein.	◆ Überprüfen Sie, ob eine Garfunktion und eine Temperatur eingestellt wurde, oder ◆ prüfen Sie, ob das Gerät ordnungsgemäß angeschlossen ist und der Steckdosen-Schalter oder die Netzstromzufuhr zum Backofen auf EIN stehen.
■ Die Kontrollampe für die Backofentemperatur brennt nicht.	◆ Wahlen Sie mit dem Temperaturregler eine Temperatur aus, oder ◆ wahren Sie mit dem Backofenregler eine Funktion aus.
■ Die Innenbeleuchtung des Backofens brennt nicht.	◆ Wahren Sie mit dem Backofenregler eine Funktion aus, oder ◆ überprüfen Sie die Glühbirne, und tauschen Sie sie, falls notwenig, aus (Siehe „Auswechseln der Innenbeleuchtung“)
■ Die Zubereitung der Gerichte tauert zu lange, oder sie garen zu schnell.	◆ Gegebenenfalls muss die Temperatur geändert werden, oder ◆ziehen Sie den Inhalt dieser Anweisung zu Rate, insbesondere das Kapitel „Praktische Tipps".
■ Dampf und Kondenswasser setzen sich auf den Speisen und im Garraum ab.	◆ Lassen Sie die Gerichte nach Beendigung des Garvorgang nicht länger als 15 - 20 Minuten im Backofen stehen.

Heizleistung

Oberhitze 800 W

Unterhitze 1000 W

Ober-/Unterhitze 1800 W

Backofenlampe 25W

Motor der Kuhlungsbelüftung 25 W

Gesamtanschlusswert 1850 W

Betriebsspannung (50 Hz) 230 V

Einbaunische

Höhe unter Oberkante 600 mm

in Nische 587 mm

Breite 560 mm

Tiefe 550 mm

Einsatz

Höhe 335 mm

Breite 405 mm

Tiefe 410 mm

Backofenkapazität 561

Einbau und Installation sind streng unter Bechtung der bestehenden Vorschriften durchzuführen. Jegliche Eingriffe müssen bei ausgeschaltetem Gerät vorgenommen werden. Eingriffe)durfen nur von anerkannten Fachleuten durchgefuhrt werden. Die Herstellerfirma leht eine Haftung ab, falls die Sicherheitsmaßnahmen nicht beachtet werden.

Elektroanschluss

Vor dem Anschlussitte folgenden beachten:

Die Sicherung und die Hausinstallation müssen auf die max. Belastung des Gerätes ausgelegt sein (siehe Typenschild).
Die Hausinstallation muss mit einem vor-schriftsmässigen und den geltenden Vor-schriften entsprechenden Erdanschluss ausgestellt sein.
Die Steckdose oder der mehrpolige Aus-schalter müssen auch nach erfolgter Instal-lation des Gerätes einfach zu erreichen sein.

Das Gerät wird mit einem Standardnetzkel und Standarstecker gefelfert, die für die auf dem Typenschild angegebene Gesamtstromaufnahme ausgelegt sind. Für den Stecker muss eine passende Wandsteckdose vorbereitet werden.

Als Anschlußleitungen sind, unter Berücksichtigung des jeweils erforderlichen Nennquerschnittes, folgende Typen geeignet:

H07RN-F, H05RN-F, H05RR-F, H05VV-F, H05V2V2-F (T90), H05BB-F.

Wird der Anschluss ohne Stecker vorgenommen, oder ist dieser nicht zugänglich muss zwischen Gerät und Netzleitung ein mehrpoliger Ausschalter (z.B. Sicherungen, LS-Schalter) mit Mindestabstand zwischen den Kontakten von 3 mm angebracht werden. Der Schalter darf den Schutzleiter an keinem Punkt unterbrechen. Der Gelb-grüne

Schutzleiter sollte 2-3 cm länger als alle anderen Kabel sein.

Das Anschlusskabel muss jederfalls so aus-gelegt sein, dass es an keiner Stelle 50^ (über der Raumtemperatur) erreicht.

Nach erfolgtem Anschluss,müssen die Heizelemente geprüft werden, indem sie ca. 3 Minuten lang in Betrieb gesetzt werden.

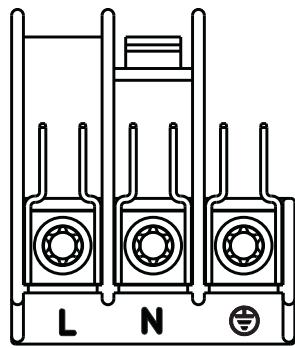

Klemmenblock

Der Backofen ist mit einem leicht zugängigen Klemmenblock ausgerüstet, der ausgelegtist für den Betrieb an einer Einphasen-Stromversorgung von 230 V.

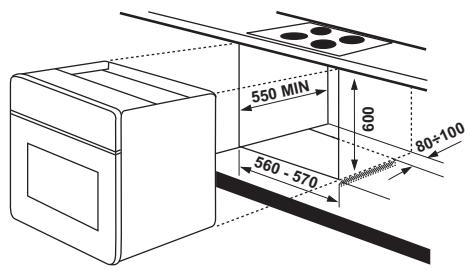

Einbau-Anweisungen

Damit ein störungsfreier Betrieb des Einbaugerätes gewährleistet werden kann, müssen die Kuchenmöbel oder die Nische, in die das Gerät eingebaut wird, passende Abmessungen haben.

Gemass den bestehenden Vorschriften müssen alle Teile, die den Berührungsschutz spannungsführender und betriebsolierter Teile gewährleisten, so befestigt sein, dass sie nicht ohne Werkzeug abgenommen werden können.

Hierzu gehört auch die Befestigung eventueller Abschluss-Sections am Anfang oder Ende einer Anbaulinie.

Der Berührungsschutz muss auf jeder Fall durch den Einbau sichergestellt sein.

Das Gerät kann mit seiner Rückseite oder einer Seite wand an höhere Kuchenmöbel, Geräte oder Wände angestellt werden. An die andere Seitenwand dürfen jedoch nur andere Geräte oder Möbel mit gleicher Höhe wie das Gerät angestellt werden.

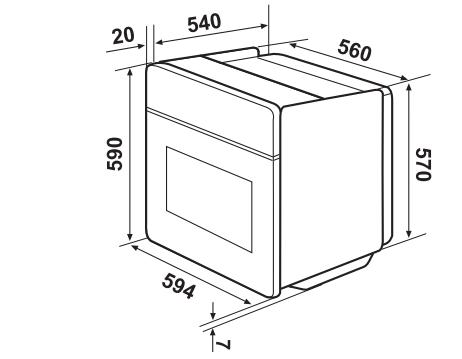

Abmessungen des Backofens

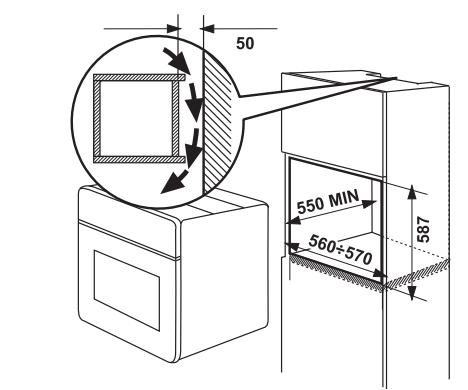

Einbau-Anweisungen

Damit ein störungsfreier Betrieb des Einbaugerätes gewährleistet werden kann, müssen die Kuchenmöbel oder die Nische, in die das Gerät eingebaut wird, passende Abmessungen haben.

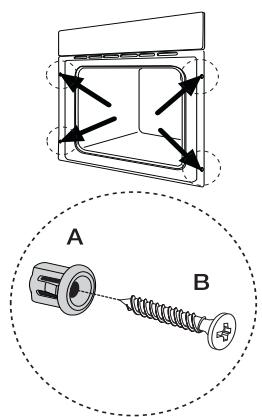

Befestigung im Möbel

• Öffnen Sie die Backofentür.
• Befestigen Sie den Ofen mithilfe der vier Abstandhalter im Möbel (A). Diese passen/gen in die Löscher in dem Rahmen. Ziehen Sie anschließend die vier mitgelieferten Holzschauben (B) fest.

Kundendienst

Wenn nach den beschriebenen Kontrollen (siehe Seite 18) das Problem nicht gelöst werden kann, rufen Sie den{nachsten Kundendienst des Herstellers und geben Sie die Art des Defektes, das Gerätemodell (Mod.), die Produktionsnummer (Prod. Nr.) sowie die Fabrikations-nummer (Ser. Nr.) an, welche Sie auf dem Typenschild des Ofens finden.

Veiligkeit van Personen

wwwprogress-hausgeraete.de
