PAG6430 E - Forn PROGRESS - Gratis gebruiksaanwijzing en handleiding

Merk	Progress
Model	PAG6430 E
Type product	Elektrisch fornuis (kookplaat + oven)
Afmetingen (B x D x H)	60 x 60 x 85 cm (geschat)
Gewicht	Ongeveer 50 kg
Voeding	230 V / 400 V, 50 Hz, aansluitvermogen ca. 10 kW
Aantal kookzones	4 (2 grote, 2 kleine)
Oventype	Elektrische oven met heteluchtfunctie
Oveninhoud	65 liter (geschat)
Functies oven	Hetelucht, boven- en onderwarmte, grill, ontdooien, verlichting
Kookplaat type	Keramisch
Bediening	Draaiknoppen en display
Energieklasse	A (geschat)
Reiniging	Emaille binnenkant, eenvoudig schoon te maken; kookplaat met krasbestendig glas
Veiligheid	Kinderslot, oververhittingsbeveiliging, uitschakelautomaat
Accessoires meegeleverd	1 rooster, 1 bakplaat, 1 handleiding
Reparatie en onderdelen	Reserveonderdelen beschikbaar via servicecentrum
Garantie	2 jaar

Veelgestelde vragen - PAG6430 E PROGRESS

Hoe schakel ik de kinderslot in?

Houd de knop met het slotpictogram gedurende 3 seconden ingedrukt om het kinderslot in te schakelen.

Wat moet ik doen als de oven niet opwarmt?

Controleer of de stroomvoorziening is aangesloten en of de thermostaat correct is ingesteld. Raadpleeg de handleiding voor zekeringen.

Hoe reinig ik de keramische kookplaat?

Gebruik een speciale keramische kookplaat reiniger en een zachte doek. Vermijd schurende schoonmaakmiddelen.

Kan ik de oven gebruiken met aluminiumfolie?

Het wordt afgeraden om de bodem van de oven met folie te bedekken, dit kan de warmtecirculatie belemmeren en schade veroorzaken.

Hoe stel ik de tijd in op de oven?

Druk op de klokknop en gebruik de +/- knoppen om de tijd aan te passen. Bevestig met de klokknop.

Wat is de maximale oven temperatuur?

De maximale temperatuur is 250°C voor de meeste functies, maar de grill kan hoger gaan.

Waarom maakt mijn fornuis een piepend geluid?

Dit kan een waarschuwingssignaal zijn voor een oververhitting of een timer die afloopt. Controleer het display.

Hoe vervang ik de ovenlamp?

Schakel de stroom uit, verwijder de glasafdekking en vervang de lamp door een speciale ovenlamp van 25W/300°C.

Kan ik de kookplaat gebruiken met pannen van gietijzer?

Ja, maar wees voorzichtig met krassen. Til de pannen op in plaats van te schuiven over de keramische plaat.

Hoe ontdooi ik voedsel in de oven?

Selecteer de ontdooifunctie en stel het gewicht in. De oven gebruikt alleen de ventilator zonder warmte.

GEBRUIKSAANWIJZING PAG6430 E PROGRESS

Gebruiksaanwijzing en installatievoorschrift

Gaskookplaat

2 electrolux

Inhoud

Waarschuwingen en adviezen 3

Aanwijzingen voor de gebruiker 5

Optimaal rendement 7

Onderhoud 8

Elektrische aansluiting 11

Gasaansluiting 12

Ombouw naar vloeibaar gas.... 13

Inbouw 15

Inbouw en montage 16

Inbouwmogelijkheden 17

Service en originele onderdelen.... 18

Over deze gebruiksaanwijzing

Aanwijzingen m.b.t. de veiligheid

Aanwijzingen m.b.t. het gebruik

Adviezen en tips

Informatie m.b.t. het milieu

Dit apparaat voldoet aan de EU-richtlijnen: 2006/95 - 89/336 - 90/396 - 93/68

en de daarbij behorende besluiten.

FABRIKANT:

ELECTROLUX HOME PRODUCTS ITALY S.p.A.

Viale Bologna, 298

Het is uiterst belangrijk dat het bij het apparaat behorende instructieboekje bewaard blijft. Zou het apparaat door u aan iemand anders gegeven of verkocht worden, of zou het apparaat in het huis van waaruit u verhuist achterblijven, dan dient de nieuwe gebruik(st)er over het instructieboekje en de daarin opgenomen waarschuwingen te kunnen beschikken.

Deze instructies gelden alleen voor de landen waarvan het identificatiesymbool is aangebracht op het titelblad van het instructieboekje en het apparaat zelf.

Nederlands

Waarschuwingen en adviezen

Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht ze gelezen te hebben, alvorens u het apparaat installeert en/of in gebruik neemt.

Installatie

• Het installeren en aansluiten van het apparaat dient door een erkend installateur te geschieden.
• Sluit het apparaat aan op het juiste type gas, zoals vermeld op de sticker naast de gasaansluiting van de kookplaat.

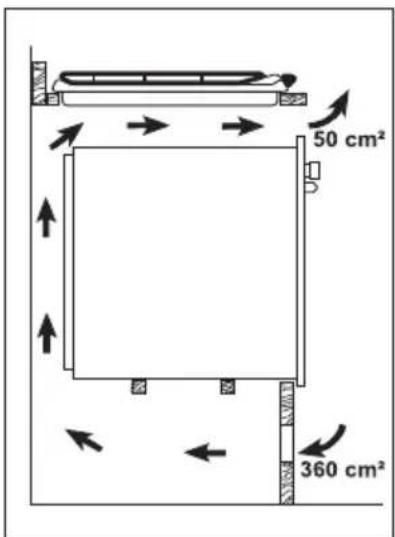

• Tijdens het gebruik produceert de kookplaat warmte en vocht. Zeker tijdens een langdurig gebruik. Zorg dan voor een goede ventilatie door de afzuigkap in te schakelen of door een raam open te zetten.
• Controleer het apparaat na het uitpakken op beschadigingen. Controleer ook het aansluitsnoer op beschadigingen. Neem in geval van beschadiging contact op met uw leverancier.
• De fabrikant wijst elke aansprakelijkheid ten aanzien van schade of letsel af, indien bovenstaande veiligheidsmaatregelen niet zijn getroffen of in acht genomen.

Tijdens het gebruik

• Dit apparaat is bedoeld voor het gebruik door volwassenen. Het is gevaarlijk om kinderen het apparaat te laten bedienen of als speelgoed te laten gebruiken.
• Dit apparat is bedoeld en gemaakt voor het bereiden van voedsel in het huishouden; gebruik het nergens anders voor.
• Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of eigenschappen daarvan te veranderen.
• Om hygiënische en veiligheidsredenen moet het apparaat altijd schoon worden gehouden. Vet- en/of voedselresten kunnen brand veroorzaken.

• Controleer altijd of de bedieningsknoppen in de "UIT" stand staan, als de kookplaat niet meer wordt gebruikt.

• Mocht er in de buurt van de kookplaat een stopcontact zijn, waarop af en toe een ander huishoudelijk apparaat wordt aangesloten, zorg er dan voor, dat het snoer niet in contact komt met hete delen van de kookplaat.

• Als de kookplaat niet wordt gebruikt, trek dan de stekker van de vonkontsteking uit het stopcontact.
• Trek altijd de stekker van de vonkontsteking uit het stopcontact bij het schoonmaken en onderhoud van de kookplaat.
• Zorg altijd voor voldoende ventilatie. Gebrek aan ventilatie kan gebrek aan zuurstof veroorzaken.

Veiligheid van kinderen

• Houd tijdens het in gebruik zijn van de kookplaat kinderen uit de buurt. Ook na het uitschakelen blijft het apparaat lang heet. Let op dat kinderen de warme delen niet aanraken tijdens het afkoelen.
• Dit apparaat mag niet gebruikt worden door kinderen of andere personen wiens lichamelijke, motorische of geestelijke gesteldheid of gebrek aan ervaring en kennis die daardoor het apparaat niet kunnen gebruiken zonder supervisie of instructies van een verantwoordelijk persoon om zeker te zijn van dat het apparaat veilig kan worden gebruikt.

Service

- Reparaties aan het apparaat mogen alleen door vakmensen worden uitgevoerd. Onvakkundige reparaties kunnen tot aanzienlijke risico's leiden.

Informatie m.b.t. het milieu

Houd bij het weggooien van de verpakking rekening met de veiligheid en het milieu.

Als u een oud apparaat afdankt, maak het dan onbruikbaar door het aansluitsnoer af te snijden.

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

Bedieningsknoppen

De bedieningsknoppen van de branders hebben drie standen:

gesloten - uit

maximale gastoevoer

minimale gastoevoer

Aansteken van de branders

Steek de brander altijd aan voordat u er een pan opzet.

- Geïntegreerde ontsteking

Steek een lucifer aan. Druk de knop van de betreffende brander in en draai hem linksom. Steek de brander direct aan.

Maar houdt vervolgens de knop nog 5 seconden geheel ingedrukt. Dat is nodig om de vlambeveiliging in te schakelen. De vlam beveiliging voorkomt, dat het gas blijft doorstromen, als de vlam uitwaait of uitgaat door een storing in het gasnet. Zet vervolgens de knop in de gewenste stand.

Om de brander uit te schakelen draait u de knop rechtsom op de UIT "●" stand.

- Het ontstekingsmechanisme mag niet langer dan 15 seconden ingedrukt worden. Als de brander niet aan is na 15 seconden, wacht dan minstens 1 minuut voordat u het nogmaals probeert.

- Als de brander per ongeluk dooft, zet dan de knop op UIT en wacht minstens 1 minuut voordat u het nogmaals probeert.

Luciferontsteking

Steek de lucifer aan. Druk de knop van de betreffendebrander in en draai hem linksom. Steek de brander direkt aan.

Zet vervolgens de knop in de gewenste stand.

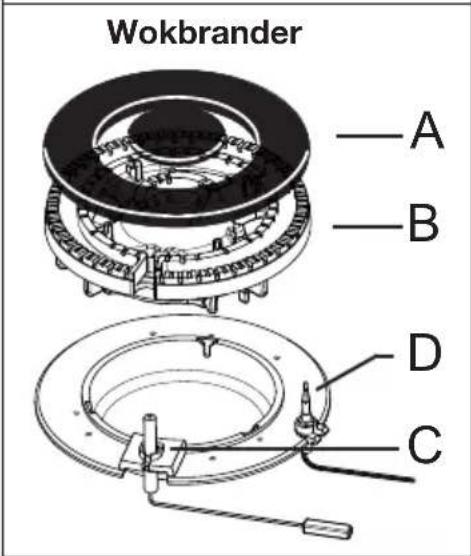

A - Branderdeksel

afb. 1

B - Vlamverdeler

C - Vonkontsteking

D - Vlambeveiliging

- Zet altijd eerst de brander lager of uit voordat u de pan van de brander neemt.

- Het apparaat is voorzien van regelkranen waardoor een betere vlammenregeling mogelijk is.

Waarschuwing

Druk nooit op de knop van de brander als het branderdeksel niet op de brander ligt. Doet u dat wel, dan kan de ontstekingsunit z'n zeer hoge spanning niet kwijt hetgeen tot beschadiging van de ontstekingsunit kan leiden.

Belangrijk: Ontsteek eerst de brander en plaats dan de pan boven de brander.

Optimaal rendement

Voor een optimaal rendement moet de diameter van de pan aangepast zijn aan de brander, zodat de vlammen niet langs de zijkant uitslaan (zie tabel). Wij adviseren ook om de vlam lager te zetten zodra het kookpunt bereikt is.

- Gebruik alleen pannen met een vlakke bodem.

Wees voorzichtig als u olie of andere vetstoffen gebruikt (zoals bij het frituren). Olie en vet ontbranden gemakkelijk bij oververhitting.

Voor een juist gebruik van de kookplaat

Om minder gas te verbruiken en een beter rendement te behalen, alleen pannen gebruiken met een platte bodem en met afmetingen die geschikt zijn voor de branders, zoals aangegeven in de tabel onderaan deze pagina. Let er bovendien op dat u, zodra een vloeistof gaat koken, de vlam lager zet op een stand die voldoende is om de vloeistof aan de kook te houden.

Tijdens bereidingsmethoden waarbij vetten of oliën gebruikt worden uw gerechten goed in de gaten houden; deze stoffen kunnen, wanneer ze op hoge temperatuur gebracht worden, in brand vliegen.

Roestvrij staal kan, als het blootgesteld wordt aan extreme hitte, bruin worden. Daarom raden wij langdurig gebruik van een grillsteen, schaal van ongeglazuurd aardewerk of pan van gietijzer af. Vermijd het gebruik van aluminiumfolie om de kookplaat tijdens het gebruik te beschermen.

Vergewis u ervan dat de pannen niet uitsteken buiten de randen van de kookplaat en dat ze midden op de branders staan teneinde minder gas te verbruiken.

Zet geen onstabiele of vervormde pannen op de branders: ze zouden om kunnen vallen of de inhoud zou over de rand kunnen lopen, waardoor ongelukken kunnen ontstaan.

De pannen mogen niet op de bedieningszone staan.

Brander minimale maximale diameter diameter
Wok 180 mm 260 mmNormaal achter voor 120 mm 220 mmSudder 80 mm 120 mm 180 mm160 mm

Trek voordat u de kookplaat gaat schoonmaken altijd eerst de stekker uit het stopcontact en laat de kookplaat afkoelen.

Voor het reinigen van de emaille delen mag nooit een agressief middel gebruikt worden. Maak een sopje van warm water met afwasmiddel.

Maak zeer regelmatig de branders schoon, verwijder voedselresten, maak de branderringen en -deksels goed droog met een zacht doekje voordat u ze weer terug zet.

De pannendragers ook met een sopje van afwasmiddel schoonmaken.

Gebruik voor het verwijderen van lastige vlekken nooit een pannenspons van staalwol, een agressief schoonmaakmiddel of een pannenspons met een harde laag. Gebruik voor het verwijderen van hardnekkig vuil daarvoor in de handel zijnde schoonmaakmiddelen zonder schurende werking.

Kookplaten met gietijzeren pannendragers: plaats na het schoonmaken de pannendragers weer op hun plaats. Om ze correct terug te plaatsen, plaatst u eerst de zij-pannendragers en daarna de middelste.

De pannendragers van de kookplaat

De kookplaten zijn voorzien van pannendragers van geëmailleerd ijzer, die dun en licht zijn of van gietijzer, die dikker en zwaarder zijn.

De pannendragers kunnen van de kookplaat verwijderd worden zodat ze beter kunnen worden schoongemaakt.

Wij adviseren u de gietijzeren pannendragers niet op de kookplaat neer te zetten om te voorkomen dat deze bekrast wordt of beschadigd raakt.

De geëmailleerde roosters kunnen met warm zeepsop worden gereinigd.

Zet de pannendragers, nadat ze gereinigd zijn, terug op hun plaats en controleer of ze goed staan.

Voor een juiste werking van de branders moet u ervoor zorgen dat de pannendragers met de concentrische spaken op de brander staan, zoals afgebeeld in figuur 2.

Vonkontsteking

De vonkontsteking, bestaand uit een elektrode gevat in een keramisch omhulsel, moet vrij worden gehouden van voedselresten en vocht, omdat anders de ontsteking niet functioneert (afb. 1 - C).

Controleer of de branderring poorten schoon zijn.

afb. 2

Aansluiting aan 230 V\~50 Hz

Uitsnijmaat

Breedte 560 mm

Diepte 480 mm

Kookplaat

Breedte 594 mm

Diepte 510 mm

Apparaat klasse 3

Aanwijzingen voor de installateur

De installatie en de aansluiting dienen door een erkend installateur uitgevoerd te worden, volgens de hem bekende voorschriften en eventuele voorschriften van het plaatselijk energiebedrijf.

De aansluiting dient van een GIVEG-goedgekeurde aansluitgaskraan met koppeling te worden voorzien.

Het vervangen van elektrische bekabeling mag alleen gebeuren door het technische service center of door personeel met gelijke kundigheid, overeenkomstig met de huidige bepalingen.

De fabrikant wijst elke aansprakelijkheid ten aanzien van schade of letsel of, indien bovenstaande veiligheidsmaatregelen niet zijn getroffen.

Elektrische aansluiting

• De aansluiting moet volgens NEN 1010 en eventuele speciale voorschriften van het plaatselijke energiebedrijf worden uitgevoerd.
• Controleer of de zekeringen en de huisinstallatie de belasting van het apparaat kunnen verdragen (zie typeplaatje).
• Het stopcontact moet geaard zijn.
• Het stopcontact of de meerpolige schakelaar moeten makkelijk toegankelijk zijn.
• Als u het apparaat direct aan het net aansluit, moet tussen net en apparaat een meerpolige schakelaar worden aangebracht die tussen de contacten een opening van minimaal 3 mm heeft. De aardleiding mag nooit worden onderbroken (geel/groene draad).
• Het aansluitsnoer moet zodanig worden geïnstalleerd dat het niet heter kan worden dan 90°C.

De gaskookplaat is voorzien van een 3-aderig aansluitsnoer met randaardestekker. De netspanning moet 230 V 50Hz zijn.

Vervangen van het aansluitsnoer

Het aansluitsnoer mag alleen door een erkend installateur worden vervangen.

Voor het vervangen van het snoer mag alleen type H05V2V2-F T9 worden gebruikt, aangepast aan temperatuur en belasting.

Bovendien moet de groen/gele aardleiding zo'n 2 cm langer zijn dan de faseleiding en de nulleiding (afb. 4).

Om de klep van het klemmenbord te openen gaat u te werk als in afb. 4-a.

Attentie

Bij het gebruik van het apparaat wordt er bij de verbranding van aardgas zuurstof onttrokken aan de lucht. Zorg daarom voor voldoende ventilatie.

De aansluiting moet volgens NEN 1078 gemaakt worden.

De kookplaat is vanuit de fabriek gemaakt en ingesteld voor de gassoort zoals aangegeven op het typeplaatje.

Overtuig u ervan dat deze gegevens overeenkomen met de geleverde gassoort in de woning.

Een haakse fitting met 1/2" wartel A (NEN 3258) en ringetje worden meegeleverd (afb. 5).

Schroef de onderdelen eerst losjes in elkaar, bepaal de juiste richting en draai de wartel daarna stevig vast. Indien de koppeling van de gasslang niet past op de schroefdraad van de meegeleverde haakse fitting, gebruik dan de met de kookplaat meegeleverde adapter.

WAARSCHUWING

Controleren of alle verbindingen naar het apparaat goed gasdicht zijn, dient te geschieden met zeep-oplossing, nooit met een vlam.

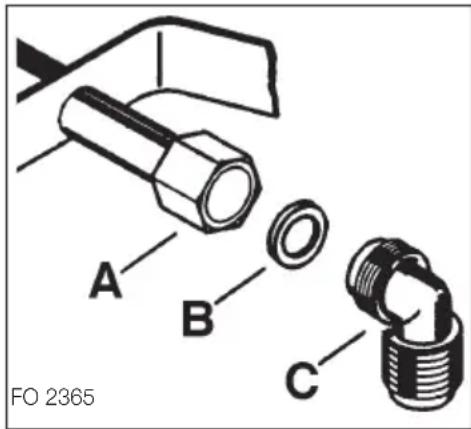

afb. 5

A) Aansluitpijp met wartel
B) Ringetje
C) Haakse fitting

Tabel 1: Inspuitstukken

TYPEBRANDER	MAXIMALEWARMTE-AFGIFTEkW	MINIMALEWARMTE-AFGIFTEkW	MAXIMALE WARMTE-AFGIFTE
			aardgas25 mbar		flessengas30 mbar
			sproeiers	verbruik m^3/h	sproeiers	g/h -G30/G31
sudderbrander 1,0	0,33 071 0,11	1 50 73
normaalbrander 2,0	0,45 100 0,2	21 71 145
wokbrander 4,0 1,	20 147 0,443	98 291

Aanwijzingen m.b.t. de veiligheid

Het ingestelde type gas is aangegeven op een sticker naast de gasaansluiting. Bij ombouw moet de sticker worden vervangen.

Het ombouwen van gasinstallaties mag alleen door een erkend installateur uitgevoerd worden.

Vóór het ombouwen moet het apparaat worden losgekoppeld van gas- en stroomvoorziening: draai de gaskraan dicht en schakel de zekeringen in de huisinstallatie uit.

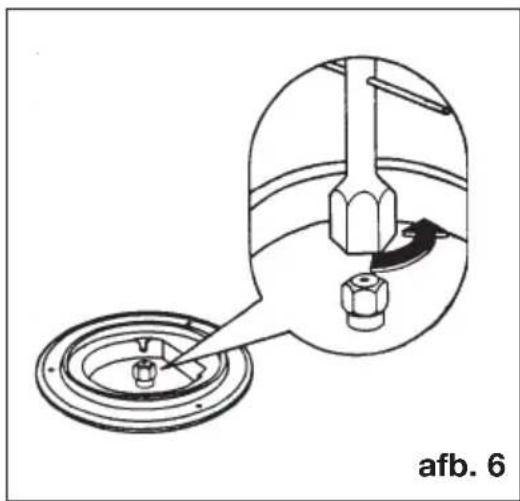

Vervangen van de sproeiers

• De pannendragers verwijderen.
• De branders en de vonkontsteking verwijderen.
• M.b.v. een steeksleutel van 7 mm de gassproeiers losschroeven en verwijderen (afb. 6).
• In omgekeerde volgorde nieuwe gassproeiers monteren (zie tabel).
• De sticker naast de gasaansluiting vervangen. Deze sticker wordt met het apparaat meegeleverd.

Als de gasdruk afwijkt van de waarde zoals vermeld op de sticker naast de gasaansluiting, moet volgens de geldende normen een passende drukregelaar op de inlaattube worden geplaatst.

- De brander ontsteken. - De bedieningsknop op "minimale gastoevoer" draaien.

- De knop verwijderen.

- De bypass afregelschroef (afb. 7) m.b.v. een dunne schroevendraaier regelen. Bij het omschakelen van aardgas naar flessengas moet de schroef met de wijzers van de klok mee worden vastgedraaid, tot een kleine regelmatige vlam is verkregen.

- in geval van transformatie van flessengas noor aardgas, het by-pass schroofje ongeveer 1/4 draai losschroeven, totdat men een kleine regelmatige vlam verkrijgt.

- Controleer of de vlam blijft branden als u de knop snel van maximaal naar minimaal draait.

bypass afregelschroef

Afmetingen wordenge gevenin millimeters

Su = sudderbrander

N = normaalbrander

W = wokbrander

Deze kookplaten zijn bestemd om te worden ingebouwd in geschikte werkbladen met een diepte tussen 550 en 600 mm. De afmetingen van de kookplaat zijn aangegeven in figuur 8.

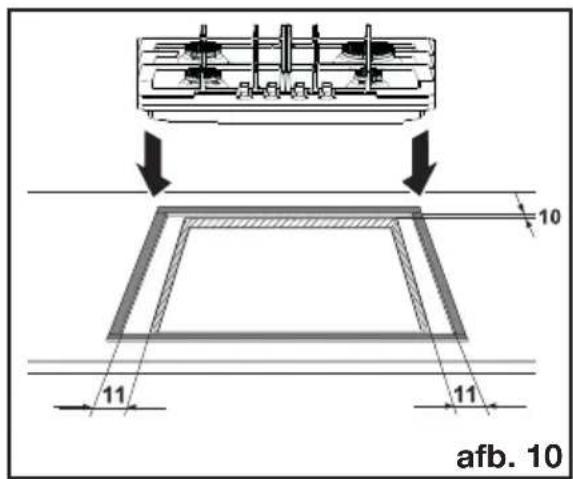

Inbouw in en bevestiging in het werkblad

De kookplaat kan gemonteerd worden in een werkblad met uitsnijmaten zoals aangegeven in figuur 9. De afstand van de uitsnede tot de achterwand moet minstens 55 mm zijn. De afstand tussen de uitsnede en een eventuele rechter of linker zijwand die hoger is dan de kookplaat dient minstens 100 mm te bedragen.

De bevestiging van de kookplaat in het werkblad dient als volgt te worden uitgevoerd:

• plaats de bijgeleverde afdichting op de rand van de voorkant van de uitsnede op 11 millimeter van de zijkanten en op 10 mm van de achterkant, waarbij u erop let dat de uiteinden elkaar raken zonder elkaar te overlappen (zie fig. 10);
• plaats de kookplaat goed in het midden van de opening in het werkblad;
• bevestig de kookplaat in het werkblad met de daarvoor bestemde bijgeleverde haken (zie fig. 11).

Het uitstekende dichtingsmateriaal moet met een mes van hout of kunststof worden verwijderd om beschadigingen aan de werkplaat te voorkomen.

Om het dichtingsmateriaal volledig te kunnen verwijderen, dient u het kunststofmes schuin te houden (in een hoek van 45°C houden).

Het aandraaien van de schroeven is voldoende om de afdichting te laten hechten, het teveel aan afdichtingsmateriaal kan makkelijk worden verwijderd.

De rand van de kookplaat zorgt voor een dubbele afdichting die een absolute garantie biedt tegen het binnendringen van vloeistoffen.

Op een keukenmeubel met deur

Zorg er altijd voor, dat de onderzijde van de kookplaat minimaal 20 mm verwijderd is van onderliggende kastdelen of voorwerpen.

Een aanbevolen oplossing ziet u in afb. 9. Het paneel onder de kookplaat moet eenvoudig kunnen worden verwijderd, zodat bij evt. reparatie de kookplaat kan worden losgekoppeld.

Boven een oven

Voor de inbouwopeningen, zie afb. 9.

Er zijn twee ventilatie-openingen vereist. De afbeeldingen 13 en 14 tonen twee mogelijke oplossingen.

De elektrische aansluitingen voor de oven en de kookplaat moeten toegankelijk blijven en afzonderlijk gelegd worden.

Zorg ervoor dat de onderzijde van een bovenkast altijd minimaal 650 mm verwijderd is van de kookplaat (afb. 9).

Indien boven de kookplaat een afzuigkap van 60 cm wordt geplaatst, zorg er dan voor, dat de bovenkasten links en rechts van de kap minimaal 550 mm afstand hebben tussen de onderkant van de kasten en het werkblad.

Dit om te voorkomen dat eventueel de afdekplaat niet geplaatst kan worden.

afb. 12

afb. 13

afb. 14

Service en originele onderdelen

Deze machine is voor het verlaten van de fabriek getest en bestudeerd door experts en specialisten, om u het beste resultaat te geven.

Eventuele reparatiewerkzaamheden moeten met de grootste zorg en attentie gedaan worden.

Daarom adviseren wij dat in het geval van problemen u contact opneemt met de dichtsbijzijnde Service Centre en opgave doet van de aard van het probleem, het model (Mod.), het produktnummer (Prod.No.) en het serienummer (Ser.No) aangegeven op het typeplaatje in de inspuitset.

Originele onderdelen, goedgekeurd door de fabrikant en met dit symbool zijn alleen verkrijgbaar bij ons Service Centre en erkende onderdelen winkels.
