GEBRUIKSAANWIJZING WRT54G LINKSYS

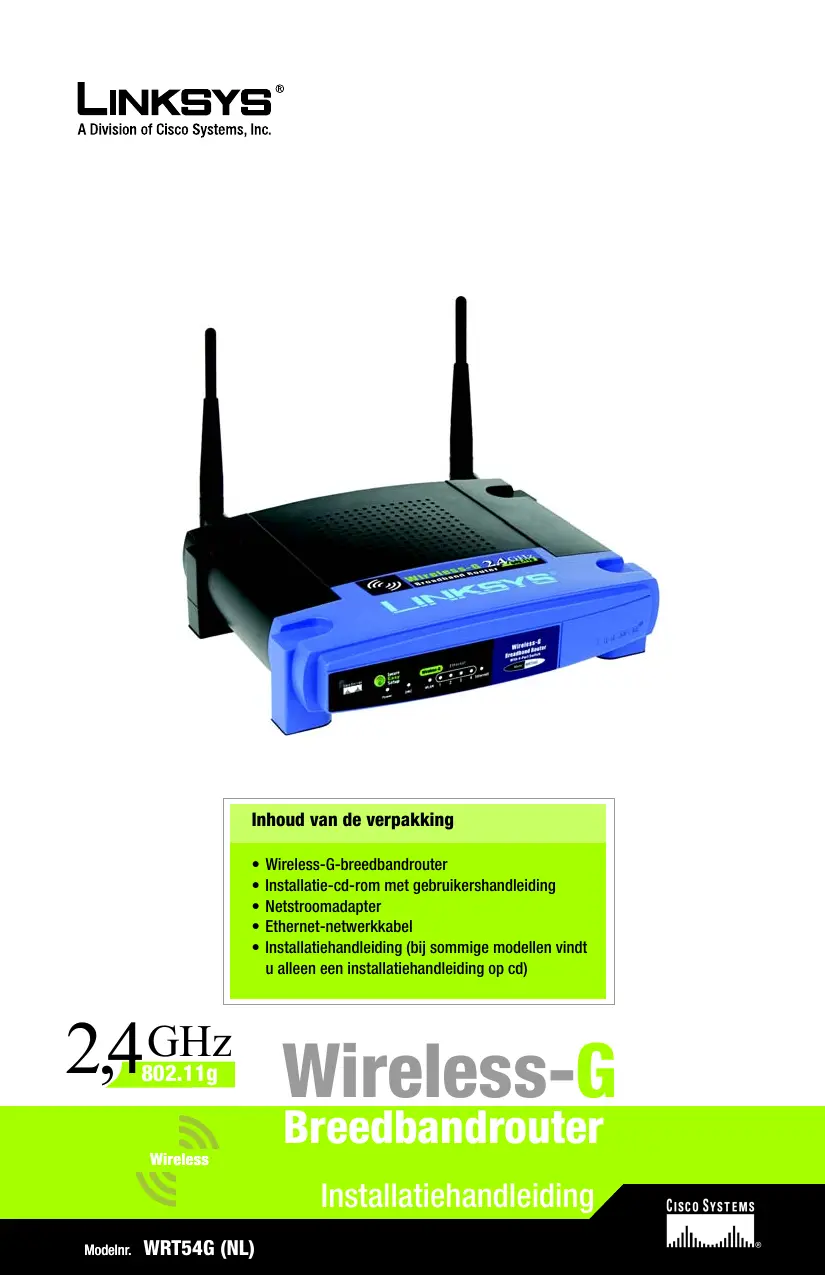

Inhoud van de verpakking

Wireless-G-breedbandrouter Installatie-cd-rom met gebruikershandleiding Netstroomadapter Ethernet-netwerkkabel Installatiehandleiding (bij sommige modellen vindt u alleen een installatiehandleiding op cd)

Er zijn twee manieren om de router te configureren. Kies een van de volgende opties:

• Gebruik de installatie-cd-rom. Plaats de installatie-cd-rom in het cd-romstation en volg de instructies op het scherm.
• Gebruik deze installatiehandleiding. Als u wilt, kunt u het webgebaseerde hulpprogramma van de router gebruiken. Ga verder met stap 1 van deze installatiehandleiding.

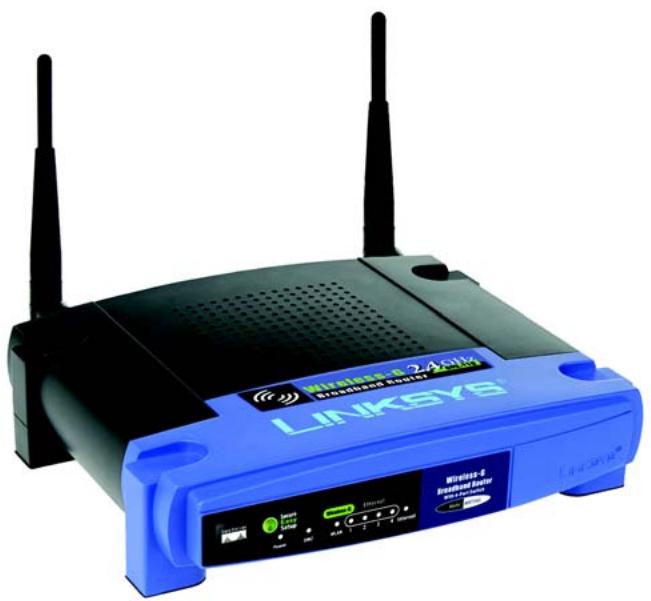

Sluit de router aan Schakel al uw netwerkapparatuur uit. Bepaal een optimale locatie voor de router. De beste plaats voor de router is normaal gesproken in het midden van uw draadloze netwerk, binnen het gezichtsveld van al uw computers en mobiele stations. Bepaal de richting van de antennes. Hoe hoger de antennes worden geplaatst, hoe beter de prestaties doorgaans zijn. Sluit een normale Ethernetnetwerkkabel aan op de poort Internet van de router. Sluit het andere einde van de netwerkkabel aan op uw breedbandmodem. Sluit uw computers of Ethernetapparaten aan op de genummerde poorten van de router en gebruik daarbij standaard Ethernetnetwerkbekabeling.

Schakel het breedbandmodem in. Sluit de netstroomadapter aan op de voedingspoort van de router en het andere uiteinde op een wandcontactdoos. Schakel de pc in waarmee u de router wilt configureren.

Ga verder met stap 2. BELANGRIJK: Zorg dat u de netstroomadapter gebruikt die bij de router wordt geleverd. Het gebruik van een andere netstroomadapter kan de router beschadigen.

Configureer de router OPMERKING: Zorg ervoor dat de Ethernet-adapter van uw pc automatisch een IP-adres verkrijgt. Raadpleeg Windows Help voor meer informatie.

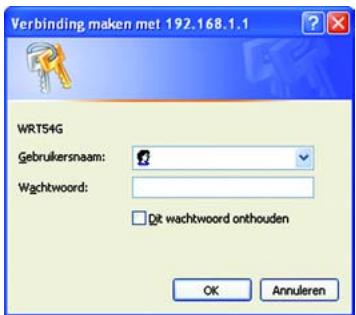

Open uw webbrowser. Typ http://192.168.1.1 in het veld Adres. Druk op de toets Enter. Er verschijnt nu een venster waarin u uw wachtwoord kunt invoeren. Laat het veld Gebruikersnaam leeg en voer het standaardwachtwoord, admin, in het veld Wachtwoord in. (Voor extra veiligheid moet u later een nieuw wachtwoord opgeven via het scherm Management (Beheer) op het tabblad Administration (Administratie) van het webgebaseerde hulpprogramma.) Klik vervolgens op OK.

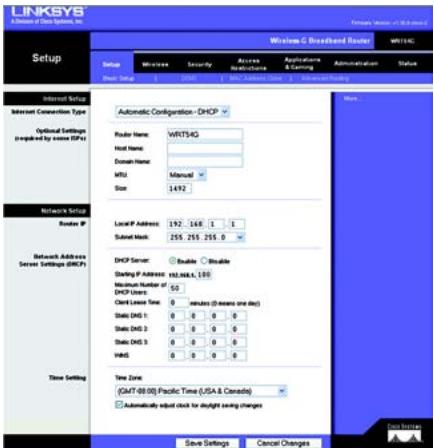

Het webgebaseerde hulpprogramma verschijnt, waarin het tabblad Setup (Instellingen) is geselecteerd. Vul de velden Host Name (Hostnaam) en Domain Name (Domeinnaam) in als uw Internet Service Provider (ISP) om deze gegevens vraagt. (Dit wordt meestal gevraagd door kabelinternetproviders.) Anders laat u deze velden leeg.

Voor de instelling Internet Connection Type (Type internetverbinding) worden zes verbindingstypen in het vervolgkeuzemenu aangeboden, waarvan hier vijf zullen worden besproken. Het venster Setup (Instellingen) en de beschikbare functies zijn bij elk geselecteerd verbindingstype weer anders. Internet Connection Type (Type internetverbinding) Automatic Configuration - DHCP (Automatische configuratie DCHP): maakt u verbinding via DHCP of een dynamisch IP-adres van uw ISP, behoud deze standaardinstelling dan. DHCP Static IP (Vast IP-adres): Selecteer Static IP (Vast IP-adres) in het vervolgkeuzemenu als uw ISP u een vast IP-adres heeft gegeven. Vul de velden Internet IP Address (IP-adres), Subnet Mask (Subnetmasker), Gateway (Gateway) en DNS in. Vul ten minste één DNS-adres in. Static IP (Vast IP-adres) PPPoE: Als u verbinding maakt via PPPoE, selecteert u PPPoE in het vervolgkeuzemenu. Vul de velden User Name (Gebruikersnaam) en Password (Wachtwoord) in. PPPoE Selecteer Keep Alive (Continu verbinding houden) als u altijd verbonden wilt zijn met uw ISP of selecteer Connect on Demand (Verbinden op verzoek) als u betaalt naar rato van de tijd dat u bent verbonden met uw ISP.

PPTP: PPTP is een service die alleen in Europa wordt gebruikt. Vul de velden Internet IP Address (IPadres), Subnet Mask (Subnetmasker) en Gateway (Gateway) in. Vul de velden User Name (Gebruikersnaam) en Password (Wachtwoord) in. PPTP Selecteer Keep Alive (Continu verbinding houden) als u altijd verbonden wilt zijn met uw ISP of selecteer Connect on Demand (Verbinden op verzoek) als u betaalt naar rato van de tijd dat u bent verbonden met uw ISP. Telstra Cable (Telstra-kabel): Telstra wordt alleen in Australië en NieuwZeeland gebruikt. Als u een HBSverbinding gebruikt, raadpleegt u uw ISP voor de juiste instellingen. L2TP: L2TP wordt alleen in Israël gebruikt. Als u een L2TP-verbinding gebruikt, raadpleegt u uw ISP voor de juiste instellingen.

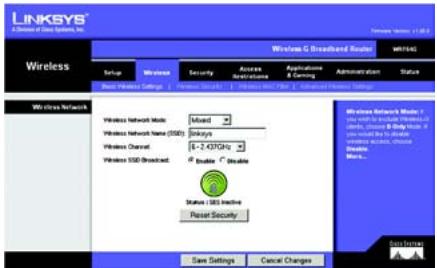

Als u uw internetverbinding hebt ingesteld, klikt u op de knop Save Settings (Instellingen opslaan) om de wijzigingen op te slaan. Selecteer het venster Basic Wireless Settings (Basisinstellingen WLAN) op het tabblad Wireless (draadloos) om de router te configureren voor uw draadloze netwerk. Telstra Cable (Telstra-kabel) L2TP

Selecteer de Wireless Network Mode (WLAN-netwerkmodus): Mixed (Gemengd): Behoud de standaardinstelling, Mixed (Gemengd), als uw netwerk Wireless-G- en Wireless-Bapparaten heeft. G-Only (Alleen G): Selecteer G-Only (Alleen G) als uw netwerk alleen Wireless-G-apparaten heeft.

B-Only (Alleen B): Selecteer B-Only (Alleen B) als uw netwerk alleen Wireless-B-apparaten heeft.

Disable (Uitschakelen): Selecteer Disable (Uitschakelen) als u draadloze netwerken wilt uitschakelen. Wireless Network Name (SSID) (Naam WLAN (SSID)). De SSID is de netwerknaam die door alle apparaten in een draadloos netwerk wordt gedeeld. Deze SSID moet voor alle apparaten in het draadloze netwerk hetzelfde zijn. De SSID is hoofdlettergevoelig en mag niet langer zijn dan 32 tekens (elk teken op het toetsenbord mag worden gebruikt). Voor extra veiligheid is het raadzaam de standaard-SSID (linksys) te wijzigen in een unieke naam. Wireless Channel (Kanaal voor draadloos netwerk) Selecteer in de meegeleverde lijst het kanaal dat overeenkomt met uw netwerkinstellingen. Alle apparaten in uw draadloze netwerk moeten uitzenden via hetzelfde kanaal om goed te kunnen functioneren.

Wireless SSID Broadcast (WLAN SSID-broadcast) Als draadloze clients in het lokale gebied zoeken naar draadloze netwerken waaraan ze zich kunnen koppelen, detecteren deze de SSID-broadcast van de router. Gebruik de standaardinstelling Enable (Inschakelen) als u de SSID van de router wilt verzenden. Als u de SSID van de router niet wilt verzenden, selecteert u Disable (Uitschakelen). Wijzig de instellingen aan de hand van de instructies en klik op de knop Save Settings (Instellingen opslaan) als u de wijzigingen wilt toepassen. Schakel uw breedbandmodem uit en weer in. Start uw pc's opnieuw of schakel ze in, zodat de nieuwe instellingen van de router van kracht kunnen worden. Als u de instellingen van de router wilt testen, opent u de webbrowser op een willekeurige computer. Typ www.linksys.com/registration in het veld Adres van uw browser en druk op de toets Enter. Gefeliciteerd! De installatie van de Wireless-G-breedbandrouter is voltooid.

BELANGRIJK: Zodra de router is geconfigureerd, moet de draadloze beveiliging, WEP of WPA, worden geconfigureerd om te voorkomen dat de veiligheid van uw netwerk wordt aangetast. OPMERKING: Als uw draadloze adapters Secure Easy Setup (SES) ondersteunen, kunt u de SES-knop op de router gebruiken om deze te installeren. Druk hiervoor minimaal twee seconden op het oranje Cisco-logo aan de voorkant van de router. Wacht ongeveer 10 seconden. Als het logo wit wordt en begint te knipperen, drukt u op de SecureEasySetup-knop van de adapter. Nadat het apparaat aan het netwerk is toegevoegd, houdt het Cisco-logo op de router op met knipperen. Herhaal deze procedure voor elk SecureEasySetup-apparaat. Raadpleeg de gebruikershandleiding voor verdere instructies.

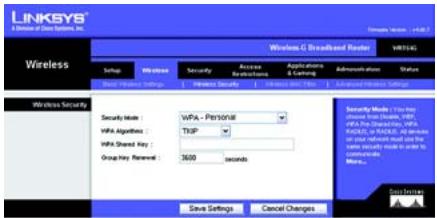

Draadloze beveiliging configureren Open het webgebaseerde hulpprogramma van de router zoals beschreven in stap 2 en klik op het tabblad Wireless (Draadloos). Klik op het tabblad Wireless Security (WLAN-beveiliging). OPMERKING: Als uw draadloze adapters Secure Easy Setup (SES) ondersteunen, kunt u de SES-knop op de router gebruiken om draadloze beveiliging te verkrijgen. Selecteer de beveiligingsmethode die u wilt gebruiken: WPA/WPA2 Personal, WEP, WPA/WPA2 Enterprise of RADIUS. Ga voor WPA/WPA2 Personal en WEP verder bij de bijbehorende instructies. Raadpleeg voor WPA/WPA2 Enterprise of RADIUS de gebruikershandleiding (alleen in het Engels beschikbaar) op de cd-rom. WPA/WPA2 Personal Selecteer de gewenste optie, WPA of WPA2 Personal. Configureer daarna het volgende: WPA Algorithm (WPA-algoritme) Selecteer de methode die u wilt gebruiken, TKIP of AES. WPA Shared Key (Gedeelde WPA-sleutel) - Voer een gedeelde sleutel van 8-63 tekens in. Group Key Renewal (Vernieuwing van groepssleutel) - Geef een interval voor de vernieuwing van de groepssleutel op. Hiermee bepaalt u hoe vaak de router de coderingssleutels moet wijzigen. In de meeste gevallen kunt u de standaardinstelling van 3600 seconden behouden. Instellingen WPA-Personalbeveiliging

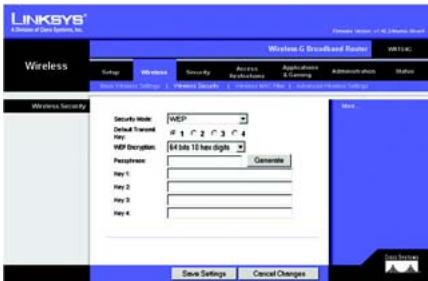

WEP Configureer de standaardzendsleutel en de instellingen van uw WEPcodering. Voer vervolgens een wachtzin of WEP-sleutel(s) in. Default Transmit Key (Standaardzendsleutel) - Selecteer een standaardzendsleutel die u wilt gebruiken. In de meeste gevallen moet de standaardinstelling 1 worden behouden. WEP-beveiligingsinstellingen WEP Encryption (WEP-codering) Selecteer het coderingsniveau dat u wilt gebruiken, 64 bits 10 hex digits (64-bits 10 hexgetallen) of 128 bits 26 hex digits (128-bits 26 hex-getallen). Passphrase (Wachtzin) - Voer een wachtzin in en klik daarna op Generate (Genereren) om automatisch WEP-sleutels te genereren. Key 1-4 (Sleutel 1-4) - Vul deze velden in om handmatig WEPsleutels in te voeren. Bij 64-bits codering voert u een WEP-sleutel van precies 10 hexadecimale tekens in. Bij 128-bits codering voert u een WEP-sleutel van precies 26 hexadecimale tekens in. “0” tot en met “9” en “A” tot en met “F” zijn geldige hexadecimale tekens.

Klik op de knop Save Settings (Inst. opslaan). Gefeliciteerd! De draadloze beveiliging is nu op de router geconfigureerd. Raadpleeg voor meer informatie of probleemoplossing de gebruikershandleiding op de cd-rom of het inlegvel voor technische ondersteuning. U kunt ook per e-mail om verdere ondersteuning vragen. Website http://www.linksys.com/international Productregistratie http://www.linksys.com/registration Linksys is een geregistreerd handelsmerk van Cisco Systems, Inc. en/of zijn dochterondernemingen in de VS en bepaalde andere landen. Copyright © 2006 Cisco Systems, Inc. Alle rechten voorbehouden.
