| Type de produit | Routeur sans fil |
|---|---|
| Normes Wi-Fi | 802.11b/g |
| Fréquence | 2.4 GHz |
| Débit maximum | 54 Mbps |
| Ports Ethernet | 4 ports 10/100 Mbps |
| Protocole de sécurité | WEP, WPA, WPA2 |
| Dimensions approximatives | 22.86 x 16.51 x 4.57 cm |
| Poids | 0.5 kg |
| Alimentation électrique | Adaptateur secteur 12V, 1A |
| Utilisation | Partage de connexion Internet, réseau local sans fil |
| Entretien et nettoyage | Essuyer avec un chiffon doux, éviter l'humidité |
| Pièces détachées et réparabilité | Réparabilité limitée, pièces disponibles sur le marché |
| Compatibilités | Compatible avec la plupart des systèmes d'exploitation (Windows, macOS, Linux) |
| Fonctions principales | Partage de connexion, contrôle parental, QoS (Quality of Service) |
| Informations générales | Modèle populaire, idéal pour les petites à moyennes maisons |
FOIRE AUX QUESTIONS - WRT54G LINKSYS
Questions des utilisateurs sur WRT54G LINKSYS
Pour réinitialiser votre routeur LINKSYS WRT54G aux paramètres d'usine, suivez les étapes ci-dessous :
Étapes pour effectuer un reset du routeur LINKSYS WRT54G
- Localisez le bouton Reset : Il se trouve généralement à l'arrière du routeur. Ce bouton est souvent encastré et nécessite un objet pointu (comme un trombone) pour être pressé.
- Éteignez le routeur : Bien que ce ne soit pas toujours obligatoire, il est conseillé d'éteindre l'appareil avant de commencer la procédure.
- Appuyez et maintenez le bouton Reset : Enfoncez le bouton avec l'objet pointu et maintenez-le enfoncé.
- Rallumez le routeur : Tout en maintenant le bouton enfoncé, remettez le routeur sous tension.
- Continuez à maintenir le bouton Reset : Gardez-le enfoncé pendant environ 10 à 15 secondes. Vous verrez les voyants du routeur clignoter, ce qui indique que la réinitialisation est en cours.
- Relâchez le bouton : Après ce délai, lâchez le bouton Reset.
- Attendez le redémarrage complet : Le routeur va redémarrer avec les paramètres d'usine par défaut. Cette opération peut prendre quelques minutes.
Après la réinitialisation, tous les paramètres personnalisés, y compris le nom du réseau Wi-Fi, le mot de passe et les configurations Internet, seront effacés. Vous devrez donc reconfigurer votre routeur pour retrouver l'accès à Internet et au réseau sans fil.
Téléchargez la notice de votre Routeur au format PDF gratuitement ! Retrouvez votre notice WRT54G - LINKSYS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WRT54G de la marque LINKSYS.
MODE D'EMPLOI WRT54G LINKSYS

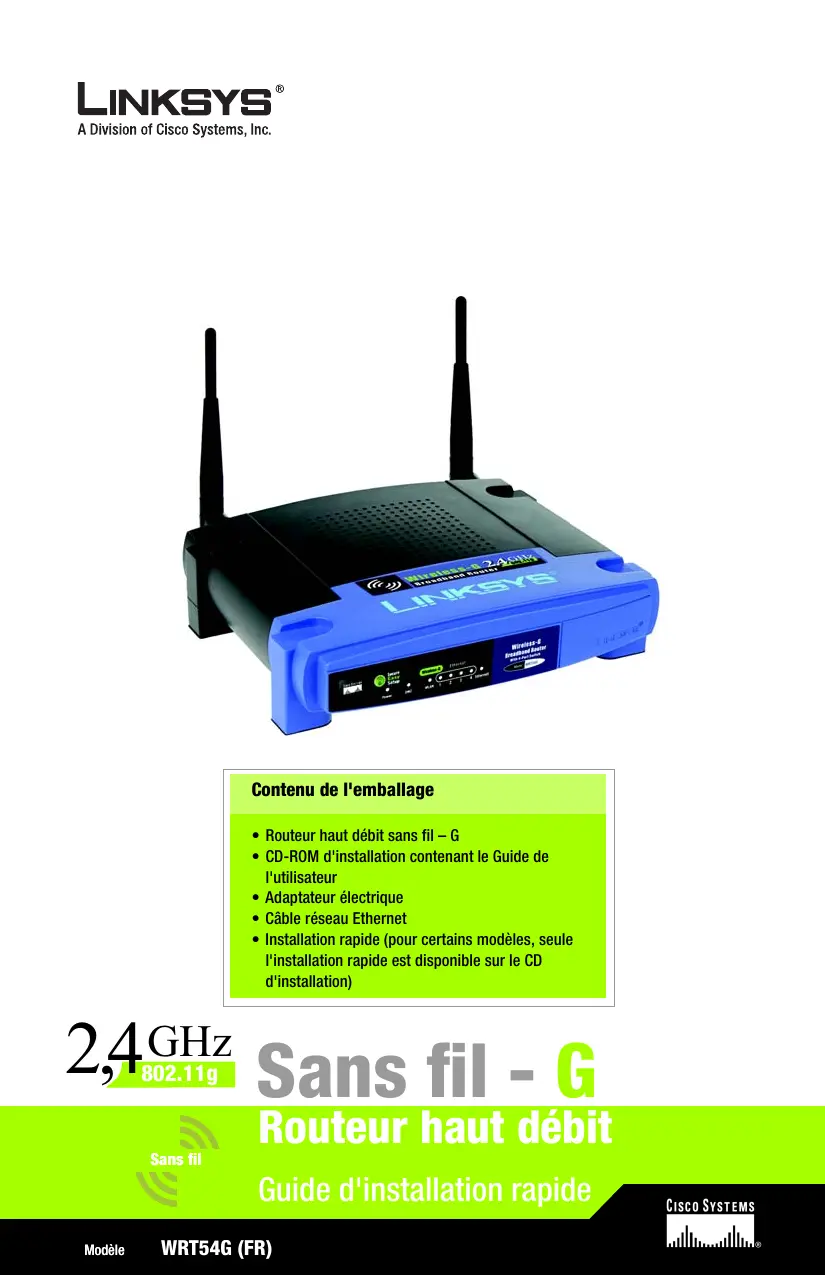

Contenu de l'emballage • Routeur haut débit sans fil – G • CD-ROM d'installation contenant le Guide de l'utilisateur • Adaptateur électrique • Câble réseau Ethernet • Installation rapide (pour certains modèles, seule l'installation rapide est disponible sur le CD d'installation)
Guide d'installation rapide
Deux procédures permettent de configurer le routeur. Choisissez l'une des deux méthodes suivantes :
• Exécutez le CD-ROM d'installation : insérez le CD-ROM d'installation dans le lecteur de CD-ROM, puis suivez les instructions à l'écran. • Utilisez ce guide d'installation rapide. Si vous le souhaitez, vous pouvez utiliser l'utilitaire Web du routeur. Passez à l'étape 1 de ce guide d'installation rapide.
Connexion du routeur
Mettez vos périphériques réseau hors tension. Choisissez un emplacement offrant des conditions optimales pour le routeur. Le meilleur emplacement se situe généralement au centre de votre réseau sans fil, avec une visibilité directe sur toutes vos stations mobiles. Réglez les antennes. En règle générale, plus les antennes sont hautes, meilleures sont les performances. Branchez un câble réseau Ethernet standard sur le port Internet du routeur, puis branchez l'autre extrémité du câble réseau sur votre modem haut débit. A l'aide de câbles réseau Ethernet standard, connectez vos ordinateurs ou périphériques Ethernet aux ports numérotés du routeur.
D E F G H Mettez le modem haut débit sous tension.
Branchez l'adaptateur secteur sur le port d'alimentation du routeur et branchez l'autre extrémité sur une prise d'alimentation. Allumez l'ordinateur que vous voulez utiliser pour configurer le routeur. Passez à l'étape 2.
G IMPORTANT : Veillez à utiliser
l'adaptateur secteur fourni avec le routeur. L'utilisation d'un autre adaptateur pourrait endommager le routeur.
Configuration du routeur
REMARQUE : Assurez-vous que
l'adaptateur Ethernet de votre ordinateur est configuré pour obtenir automatiquement une adresse IP.
Pour de plus amples informations, reportez-vous à l'aide de Windows.
Ouvrez votre navigateur Web.

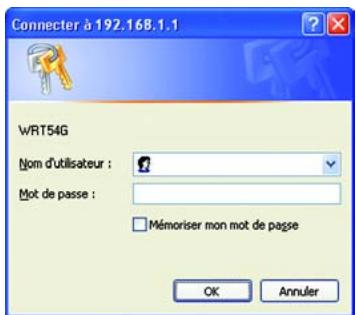

Entrez http://192.168.1.1 dans le champ Adresse. Appuyez sur la touche Entrée. Un écran vous invite à entrer un mot de passe. Ne renseignez pas le champ Nom d'utilisateur et saisissez le mot de passe par défaut, admin, dans le champ Mot de passe. Pour optimiser la sécurité, vous devrez définir ultérieurement un nouveau mot de passe par le biais de l'onglet Administration de l'écran Management (Gestion) de l'utilitaire Web. Cliquez sur le bouton OK. L'utilitaire Web apparaît et son onglet Setup (Configuration) est sélectionné. Si ces informations sont requises par votre fournisseur d'accès Internet, renseignez les champs Host Name (Nom de l'hôte) et Domain Name (Nom de domaine). (Généralement, ces informations sont demandées par les fournisseurs d'accès par câble.) Dans le cas contraire, laissez ces champs vides.

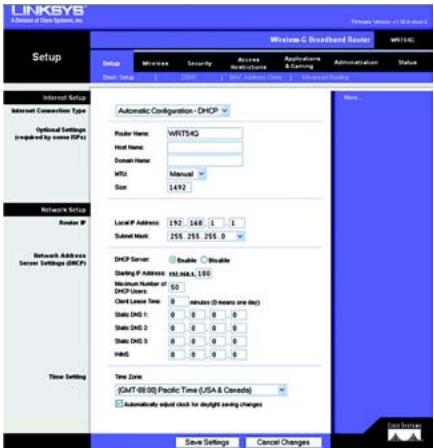

B C D Six types de connexion sont proposés dans un menu déroulant pour définir le paramètre Internet
Connection Type (Type de connexion Internet). Vous trouverez une description de cinq de ces types de connexion ci-après. Les écrans d'installation et les options disponibles varient selon le type de connexion sélectionné.
Internet Connection Type
(Type de connexion Internet) Automatic Configuration - DHCP (Configuration automatique - DHCP) : si vous vous connectez à votre fournisseur d'accès Internet au moyen d'une adresse DHCP ou IP dynamique, conservez ce paramètre par défaut. Static IP (IP statique) : si votre fournisseur d'accès Internet vous attribue une adresse IP statique, sélectionnez Static IP (IP statique) dans le menu déroulant. Complétez les champs Internet IP Address (Adresse IP Internet), Subnet Mask (Masque de sous-réseau), Gateway (Passerelle) et DNS. Vous devez entrer au moins une adresse DNS. PPPoE : si vous vous connectez via le protocole PPPoE, sélectionnez PPPoE dans le menu déroulant. Remplissez les champs User Name (Nom d'utilisateur) et Password (Mot de passe). Choisissez l'option Keep Alive (Maintenir la connexion) si vous souhaitez être connecté en permanence à votre fournisseur d'accès Internet (FAI) ou sélectionnez Connect on Demand (Connexion à la demande) si vous êtes facturé en fonction de la durée de connexion à votre FAI.
DHCP Adresse IP statique
PPTP : PPTP est un service utilisé en
Europe uniquement. Complétez les champs Internet IP Address (Adresse IP Internet), Subnet Mask (Masque de sousréseau) et Gateway (Passerelle). Renseignez les champs User Name (Nom d'utilisateur) et Password (Mot de passe).
PPTP Sélectionnez Keep Alive (Maintenir la connexion) pour être toujours connecté
à votre FAI ou sélectionnez Connect on Demand (Connexion à la demande) si vous êtes facturé pour la durée de votre connexion à votre FAI. Telstra Cable (Câble Telstra) : Telstra est un service utilisé en Australie et en Nouvelle-Zélande uniquement. Si vous utilisez une connexion HBS, demandez les paramètres de configuration à votre FAI.
L2TP : L2TP est un service utilisé en Israël uniquement. Si vous utilisez une connexion L2TP, demandez les paramètres de configuration à votre FAI.
Lorsque vous avez terminé de renseigner vos paramètres de connexion Internet, cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour enregistrer vos modifications.

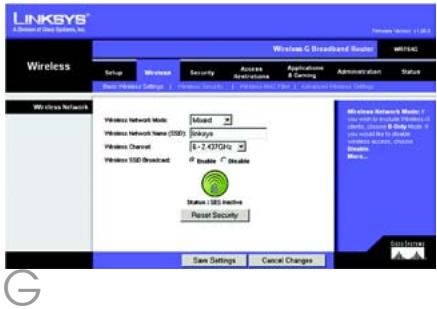

Pour configurer le routeur et l'utiliser avec votre réseau sans fil, sélectionnez l'écran Basic Wireless Settings (Paramètres sans fil de base) de l'onglet Wireless (Sans fil).
L2TP G Sélectionnez le mode réseau sans fil :
Mixed (Mixte) : si votre réseau comporte des périphériques sans fil G et B, conservez le paramètre par défaut, Mixed (Mixte). G-only (G uniquement) : si votre réseau ne comporte que des périphériques sans fil G, sélectionnez G-only (G uniquement).
G B-only (B uniquement) : si votre réseau ne comporte que des périphériques sans fil B, sélectionnez B-Only
H I Disable (Désactiver) : si vous souhaitez désactiver la mise en réseau sans fil, sélectionnez
Disable (Désactiver). Wireless Network Name (SSID) (Nom du réseau sans fil [SSID]) : Il s'agit du nom de réseau que partagent tous les périphériques interconnectés à un réseau sans fil. Il doit être identique pour tous les périphériques du réseau sans fil. Ce paramètre sensible à la casse ne doit pas comporter plus de 32 caractères (tous les caractères du clavier peuvent être utilisés). Pour optimiser la sécurité de votre système, vous devez remplacer le nom du réseau sans fil par défaut (linksys) par un nom unique. Wireless Channel (Canal sans fil) : Sélectionnez le canal approprié dans la liste fournie en fonction de vos paramètres réseau. Tous les périphériques de votre réseau sans fil doivent communiquer sur le même canal pour fonctionner correctement.
J K L M N Wireless SSID Broadcast
(Diffusion SSID sans fil) : Lorsque des ordinateurs clients sans fil recherchent des réseaux sans fil auxquels s'associer, ils détectent le SSID diffusé par le routeur. Pour diffuser le SSID du routeur, conservez le paramètre par défaut, Enable (Activer). Si vous ne souhaitez pas diffuser le SSID du routeur, sélectionnez Disable (Désactiver). Modifiez ces paramètres comme décrit ici et cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour appliquer vos modifications. Mettez votre modem haut débit hors tension, puis de nouveau sous tension. Redémarrez ou mettez vos ordinateurs sous tension pour qu'ils puissent charger les nouveaux paramètres du routeur. Testez les paramètres du routeur en ouvrant un navigateur Web à partir de n'importe quel ordinateur. Dans le champ Adresse du navigateur, saisissez www.linksys.com/ registration et appuyez sur la touche Entrée.
Félicitations ! L'installation du routeur haut débit sans fil G est terminée.
IMPORTANT : Une fois que le routeur est configuré, il est nécessaire de configurer la sécurité sans fil, WEP ou WPA, afin d'éviter les failles de sécurité sur votre réseau.
REMARQUE : Si vos adaptateurs sans fil sont compatibles avec la fonction SecureEasySetup (SES), vous pouvez utiliser le bouton SES du routeur pour les configurer. Pour ce faire, appuyez sur le logo Cisco orange sur le panneau avant du routeur pendant au moins deux secondes. Patientez une dizaine de secondes. Lorsque le logo devient blanc et commence à clignoter, appuyez sur le bouton SecureEasySetup de l'adaptateur Le logo Cisco du routeur cesse de clignoter lorsque le périphérique a été ajouté au réseau. Répétez cette procédure pour chaque périphérique SecureEasySetup supplémentaire. Reportez-vous au guide de l'utilisateur pour obtenir des instructions complémentaires.
A B C Configuration de la sécurité sans fil
Ouvrez l'utilitaire Web du routeur comme indiqué à l'étape 2 et cliquez sur l'onglet Wireless (Sans fil). Cliquez sur l'onglet Wireless Security (Sécurité sans fil).
REMARQUE : Si vos adaptateurs sans fil sont compatibles avec la fonction
SecureEasySetup (SES), vous pouvez utiliser le bouton SES du routeur pour configurer la sécurité sans fil.

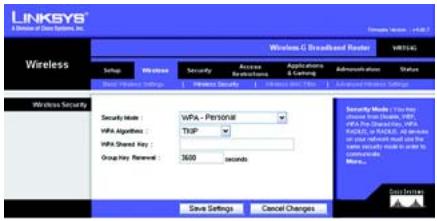

Sélectionnez la méthode de sécurité que vous souhaitez utiliser : WPA/WPA2 Personal
(WPA/WPA2 personnel), WEP, WPA/ WPA2 Enterprise (WPA WPA2 entreprise) ou RADIUS. Pour WPA/WPA2 Personal (WPA/WPA2 personnel) et WEP, suivez les instructions appropriées. Pour WPA/WPA2 Enterprise (WPA/WPA2 entreprise) ou RADIUS, reportez-vous au Guide de l'utilisateur (en anglais uniquement) figurant sur le CD-ROM. WPA/WPA2 Personal (WPA/WPA2 personnel) Sélectionnez l'option appropriée, WPA ou WPA2 Personal (WPA2 personnel). Configurez ensuite les paramètres suivants : WPA Algorithm (Algorithme WPA) : sélectionnez la méthode à utiliser, à savoir TKIP ou AES. WPA Shared Key (Clé partagée WPA) : entrez une clé partagée composée de 8 à 63 caractères. Group Key Renewal (Renouvellement des clés du groupe) : saisissez un délai de renouvellement des clés du groupe pour indiquer au routeur à quelle fréquence il doit changer les clés de cryptage. Vous devez généralement conserver le paramètre par défaut : 3 600 secondes.
Paramètres de sécurité

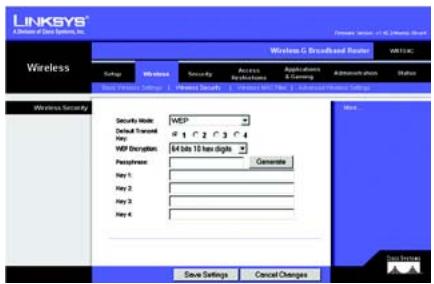

WEP Configurez les paramètres Default
Transmit Key (Clé de transmission par défaut) et WEP Encryption (Cryptage WEP). Saisissez une phrase de passe ou une clé WEP. Default Transmit Key (Clé de transmission par défaut) : sélectionnez la clé de transmission par défaut à utiliser. Vous devez généralement conserver le paramètre par défaut : 1. WEP Encryption (Cryptage WEP) : sélectionnez le niveau de cryptage à utiliser, soit 64 bits 10 hex digits (64 bits 10 chiffres hexadécimaux) ou 128 bits 26 hex digits (128 bits 26 chiffres hexadécimaux).
sécurité WEP Passphrase (Phrase de passe) : pour générer automatiquement des clés WEP, saisissez une phrase de passe, puis cliquez sur
Generate (Générer). Key 1-4 (Clé 1 à 4) : saisissez manuellement des clés WEP dans ces champs. Pour un mode de cryptage 64 bits, la clé WEP doit comporter exactement 10 caractères hexadécimaux. Pour un mode de cryptage 128 bits, la clé WEP doit comporter exactement 26 caractères hexadécimaux. Les caractères hexadécimaux valides sont : « 0 » à « 9 » et « A » à « F ».
D Cliquez sur le bouton Save Settings
(Enregistrer les paramètres).
Félicitations ! La sécurité sans fil du routeur est configurée.
Pour obtenir de plus amples informations ou bénéficier d'une assistance technique, reportez-vous au Guide de l'utilisateur du
CD-ROM ou à la fiche d'assistance technique. Pour obtenir davantage d'aide, vous pouvez également envoyer un e-mail. Site Web http://www.linksys.com/international Enregistrement du produit http://www.linksys.com/registration Linksys est une marque déposée ou une marque commerciale de Cisco Systems, Inc. et/ou de ses filiales aux Etats-Unis et dans certains autres pays. Copyright © 2006 Cisco Systems, Inc. Tous droits réservés.
