Type product	Veiligheidsventiel
Merk	Honeywell
Model	SM150
Categorie	Membraanveiligheidsventiel
Medium	Water (drinkwater)
Openingsdruk	6,0, 8,0 of 10,0 bar (fabrieksmatig ingesteld, niet instelbaar)
Max. bedrijfstemperatuur	95°C
Installatiepositie	Horizontaal, veiligheidskap naar boven gericht
Aansluitmaat (inlaat)	Rp1/2" of Rp3/4" binnendraad
Aansluitmaat (uitlaat)	Rp1/2", Rp3/4" of Rp1" binnendraad
Huismateriaal	Messing
Veermateriaal	Verenstaal
Kapmateriaal	Hoogwaardig synthetisch materiaal
Membraanmateriaal	Warmwaterbestendig elastomeer
Functie	Direct werkend, opent wanneer systeemdruk de ingestelde druk met maximaal 10% overschrijdt, sluit weer wanneer de druk onder 80% van de ingestelde druk daalt
Inspectie-interval	Elke 6 maanden (functionele controle door de kap te draaien)
Onderhoudsinterval	Jaarlijks (door installatiebedrijf)
Afvalverwijdering	Materialen scheiden: messing, verenstaal, synthetische kap, elastomeer membraan. Volg lokale regelgeving.

Veelgestelde vragen - SM150 HONEYWELL

Wat is het doel van de Honeywell SM150 veiligheidsventiel?

De SM150 is een membraanveiligheidsventiel ontworpen om gesloten warmwater drinkwatersystemen te beschermen tegen overdruk, volgens DIN 1988 en DIN 4753-1. Het laat water ontsnappen wanneer de druk de ingestelde waarde overschrijdt.

Hoe werkt het SM150 veiligheidsventiel?

Het is een direct werkend ventiel. Systeemdruk duwt de schijf tegen een veer. Wanneer de druk de veerkracht overschrijdt (ingestelde druk +10%), opent het ventiel en laat water ontsnappen. Wanneer de druk onder 80% van de ingestelde druk daalt, sluit het volledig.

Welke openingsdrukken zijn beschikbaar?

Het ventiel is fabrieksmatig ingesteld op 6,0, 8,0 of 10,0 bar. De instelling kan niet worden gewijzigd zonder de veiligheidskap te vernietigen.

Hoe moet de SM150 worden geïnstalleerd?

Installeer horizontaal met de veiligheidskap naar boven gericht. Het moet worden geplaatst in de koudwatertoevoerleiding vóór de boiler, zonder afsluiters of restricties ertussen. De afvoerleiding moet minstens de diameter van de uitlaat hebben, met maximaal 2 bochten en 2 meter lengte, en aflopend naar de afvoer.

Welk onderhoud heeft de SM150 nodig?

Elke 6 maanden de functie controleren door de kap kort te draaien om te verifiëren dat het ventiel opent en weer sluit. Jaarlijks een gekwalificeerd bedrijf onderhoud laten uitvoeren. Als het niet meer sluit, probeer dan de kap meerdere keren te openen/sluiten; als het nog steeds defect is, vervang het ventiel.

Kan de ingestelde druk worden aangepast?

Nee, de ingestelde druk is fabrieksmatig ingesteld en kan niet worden aangepast zonder de veiligheidskap te vernietigen. Pogingen tot wijziging zijn niet toegestaan.

Wat moet ik doen als er water uit de afvoerleiding lekt?

Tijdens het verwarmen is enige waterafvoer normaal en vereist voor de veiligheid. Als het echter continu lekt, controleer dan of de systeemdruk niet te hoog is. Als het ventiel niet goed sluit, probeer dan de kap te draaien om vuil te verwijderen. Als het lek aanhoudt, moet het ventiel mogelijk worden vervangen.

Wat zijn de aansluitmaten voor de SM150?

Inlaatmaten: Rp1/2" of Rp3/4" binnendraad. Uitlaatmaten: Rp1/2", Rp3/4" of Rp1" binnendraad, afhankelijk van de variant. De ventielmaat wordt bepaald door de inlaataansluiting.

Hoe moet de SM150 worden afgevoerd?

Demonteer en scheid materialen: messing behuizing, verenstaal veer, synthetische kap en elastomeer membraan. Volg lokale regelgeving voor recycling en afvalverwijdering.

Wat is de maximale bedrijfstemperatuur?

De maximale bedrijfstemperatuur is 95°C. Het is alleen geschikt voor water.

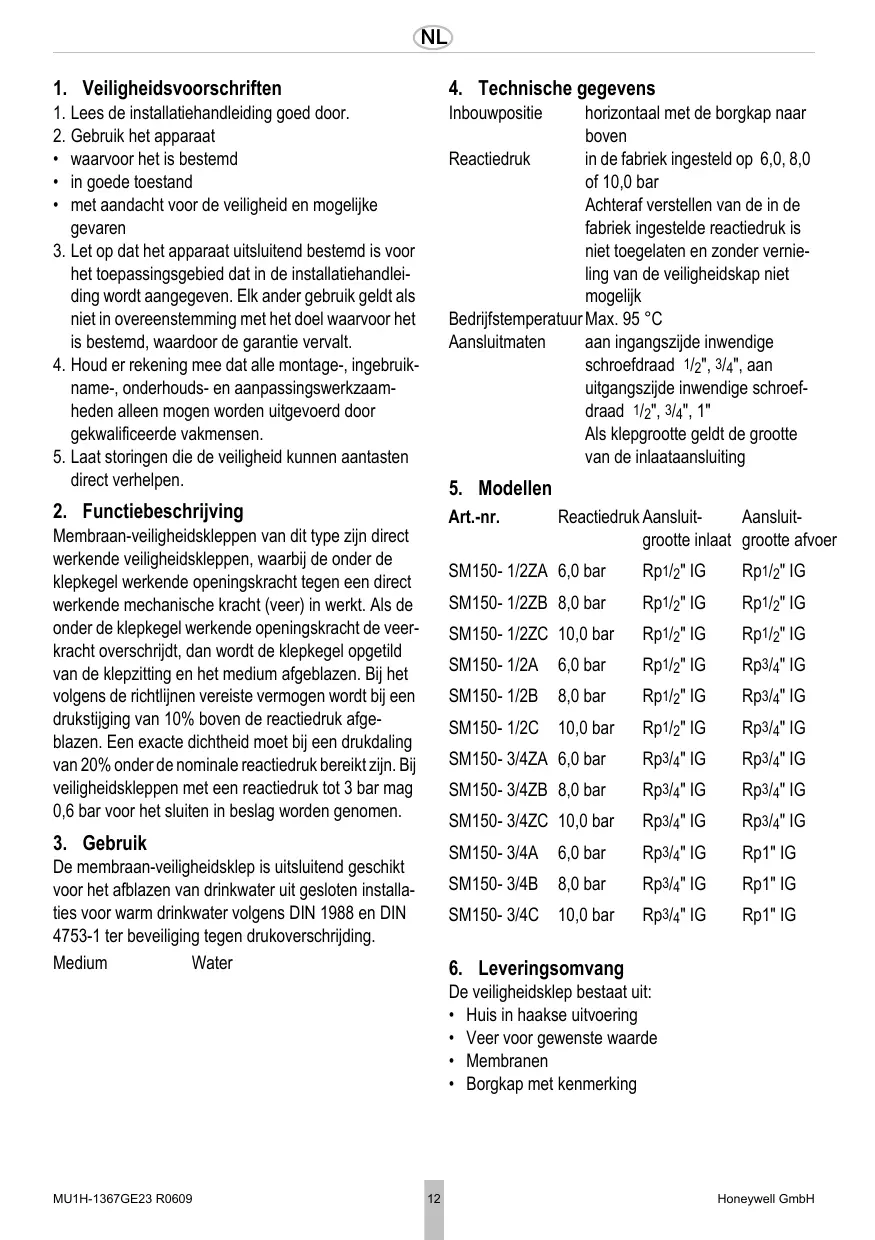

GEBRUIKSAANWIJZING SM150 HONEYWELL

Handleiding bewaren voor later gebruik!

Membraan-veiligheidsklep

1. Veiligheidsvoorschriften 12
2. Functiebeschrijving 12
3. Gebruik 12
4. Technische gegevens 12
5. Modellen 12
6. Leveringsomvang 12
7. Montage 13
8. Ingebruiktelling 13
9. Onderhoud 14
10. Recyclage 14

1

1. Veiligheidsvoorschriften

1. Lees de installmentiehandleiding goed door.

2. Gebruik het apparaat

3. waarvoort het is bestemd

4. in goede toestand
5. met aandacht voor de veriligheid en möglichke gezerven
6. Let op dat het apparaat uitsluitend bestemd is voor het toepassingsgebied dat in de installmentehandleiding worden aangegeven. Elk ander gebruik geldt als Niet in overeenstemming met het doel waarvoort het is bestemd, waardoor de garantie vervalt.
7. Houd er rekening mee dat alle montage-, ingebruikname-, onderhoulds- en aanpassingswerkzaam-heden alleen mooten worden uitgevoerd door gekwalificeerde vakmensen.
8. Laat storingen die de veiligheid können aantastendirectverhelpen.

2. Functiebeschrijving

Membraan-veiligheidskleppen van dit type zijn direct werkende veiligheidskleppen, waarbij de onder de klepkegel werkende openingskracht gegen een direct werkende mechanische kracht (veer) in werk. Als de onder de klepkegel werkende openingskracht de veerkracht overschrijdt, dan worden de klepkegel opgetild van de klepzitting en het medium afeblazen. Bij het volgens de richtlijnen vereiste vermogen worden bij een drukstijging van 10% boven de reactiedruk afgeblazen. Een exacte dichtheid要去 bij een drukdaling van 20% onder de nominale reactiedruk bereikt bijn. Bij veiligheidskleppen met een reactiedruk tot 3 bar mag 0,6 bar voor het sluiten in beslag worden genomen.

3. Gebruik

De membraan-veiligheidsklep isuitsluitend geschikt voor het afblazen van drinkwater uit gesloten installaies voor warm drinkwater volgens DIN 1988 en DIN 4753-1 terbeiliging gegen drukoverschrijding.

Medium Water

Inbouwpositie	horizontal met de borgkap maar boven
Reactiedruk	in de fabrik ingesteld op 6,0,8,0 of 10,0 bar Achteraf verstellen van de in de fabrik ingesteldre reactiedruk is Niet toegelaten en zonder vernie-ling van de veiligheidskap Niet möglich
Bedrijfstemperatuur	Max.95°C
Aansluitmaten	aan ingangsijde inwendige schroefdraad 1/2",3/4",aanuitgangsijde inwendige schroef-draad 1/2",3/4",1" Als klepgroote geldt de grotte van de inlataansluiting

5. Modellen

Art.-nr.	Reactiedruk		Aansluit-grootte inlaat	Aansluit-grootte afvoer
SM150- 1/2ZA	6,0 bar	Rp1/2" IG	Rp1/2" IG
SM150- 1/2ZB	8,0 bar	Rp1/2" IG	Rp1/2" IG
SM150- 1/2ZC	10,0 bar	Rp1/2" IG	Rp1/2" IG
SM150- 1/2A	6,0 bar	Rp1/2" IG	Rp3/4" IG
SM150- 1/2B	8,0 bar	Rp1/2" IG	Rp3/4" IG
SM150- 1/2C	10,0 bar	Rp1/2" IG	Rp3/4" IG
SM150- 3/4ZA	6,0 bar	Rp3/4" IG	Rp3/4" IG
SM150- 3/4ZB	8,0 bar	Rp3/4" IG	Rp3/4" IG
SM150- 3/4ZC	10,0 bar	Rp3/4" IG	Rp3/4" IG
SM150- 3/4A	6,0 bar	Rp3/4" IG	Rp1" IG
SM150- 3/4B	8,0 bar	Rp3/4" IG	Rp1" IG
SM150- 3/4C	10,0 bar	Rp3/4" IG	Rp1" IG

6. Leveringsomvang

De veiligheidsklep bestaat UIT:

Huis in haakse uitvoering
- Veer voor gewenste waarde
- Membranen
Borgkap met kenmerking

7. Montage

7.1 Montage-instructies

Veiligheidsklep voor de waterverwarmer inbouwen in de koudwaterleiding
- De inbouw moet zo gebeuren, dat

o er zich:tussen veiligheidsklep en warmteopwekker.
geen aflsuitarmaturen, vernauwingen en zeven
behinden
o een goede toegankelijkheid voor onderhouds- en servicewerkzaamheden gegardeerd is
o de veiligheidsklep boven de warmteopwekker is aangebracht
o er:tussen veiligheidsklep en warmteopwekker een maximaal 1 m lange,rechte verbindingsleiding met de grootte van de ingangs diameter is geinstalleerd

• De veiligheidsklep moet zo gemonteerd worden, dat in ingebouwde toestand geen externe krachten op de veiligheidsklep werken
• De afblaasleiding moet in de grootte van de afvoerdiameter van de veiligheidsklep�uiuigevoerd en mag Niet更是 dan twee bochten bezitten en hoogstens 2 m lang+zijn
• De afblaasleiding moet met verval gelegd zich

7.2 Montagehandleiding

De veiligheidsklep mag door las- en soldeerwerkzaamheden aan de installmentie Niet oververhit worden. De veiligheidsklep pas inbouwen na deze werkzaamheden

1. Buisleiding goed doorspoelen.
2. Membraan-veiligheidsklep inbouwen

o Aansluitingen bij het verbinden aandraaien met max. 18 Nm. Door te sterk aandraaien können zich scheuren vormen in het materiaal, hetgeen tot lekkages in de installmentie kan leiden
o Inbouw in horizontale buisleiding met borgkap aan boven
o Let op de doorstroomrichting
o Spannings- en buigmomentvrij installeren

1. Afblaasleiding installeren

Verbrandingsgevaar door ontsnappende, hete vloeistof aan de afblaasopening.

Afblaasleiding zo leggen dat er geen persoonlijke verwondingen noch materièle schade können worden veroorzaakt door de ontsnappende vloeistof.

De aflbaasopening is gekenmerkt door een pijl op het klephuis.

1. De uitstroming van de afblaasleiding maar een ontwateringsafvoer of reservoir leiden, dat de hele inhoud van de installmentie kan bevatten

Als het gevaar bestaat dat de afblaasleiding verstopt raakt of kan bevriezen, een onderbreking van de afblaasleiding maken, bijv. door een trechter. De afvoerleiding van de trechter moet de dubbele diameter van de ingang van de veiligheidsklep hebben.

8. Ingebruiktelling

1. In de buurt van de afblaasleiding of aan de veiligheidsklep goed zichtaar een informatiebord met het volgende opschrift aanbrengen
   Tijdens de verwarming moet om veiligheidsredenen water uit de afblaasleiding ons-nappen. Niet aflsuiten!
2. Controlleren of alle wateraansluitingen waterdicht bijn
3. Wij raden aan om vór inbedrijfstelling van de installatie het leidingnet te doorspoelen

9. Onderhoud

Overeenkomstig DIN 1988, deel 8,要去en de hieronder genoemde maatregelen regelmatig worden uitgevoerd. Wij raden de exploitant aan om een onderhoudscontract af te sluiten met het installmentiebedrijf.

9.1 Inspectie

Uitvoering door een installmentbedrijf of de exploitant.

Interval: om de 6 maanden Verbrandingsgevaar door ontsnappende, hete vloeistof aan de afblaasopening.

Functiecontrole door het reactievermogen te testen: tijdens het bedrivf van de installmente de veiligheidsklep openen door de kap kort te draaien. Na sluiten van de kap moet de klep wee sluiten en het aanwezige water volledig wegstromen.

9.2 Onderhoud

Uit te voeren door een installmentbedrijf Interval: eenmaal peraar

Verbrandingsgevaar door ontsnappende, hete vloeistof aan de afblaasopening.

Als er spreke is van een functiestoring, dan kan door de klep meermaals te activeren en te openen en te sluiten geprobeerd worden om de storing te verhelpen. Als dit Niet lukt, dan moet de klep worden verrangen.

10. Recyclage

Huis van messing
-Instelveer van verenstaal
Borgkap van hoogwaardig kunststof
- Membranen van gegen heet water bestendige elastomeren

Deplaatselijke voorschriften voor de juiste afvalrecycling resp.-afvoer要去en worden opgevolgd!
